Методика поверки «ИЗМЕРИТЕЛЬ-РЕГИСТРАТОР НАПРЯЖЕНИЙ МНОГОКАНАЛЬНЫЙ ИР-1 «МЕНДЕЛЕЕВЕЦ»» (ХИМС.02.013 РЭ-ЛУ)

Закрытое акционерное общество «Производственная компания «Химсервис» имени А.А. Зорина»

УТВЕРЖДАЮ

УТВЕРЖДАЮ

в части раздела 4 «Методика поверки»

Первый заместитель

генерального

ФГУП «

Главный инженер

ЗАО «Химсервис»

.7?

Новиков

2016 г.

ИЗМЕРИТЕЛЬ-РЕГИСТРАТОР НАПРЯЖЕНИЙ МНОГОКАНАЛЬНЫЙ ИР-1 «МЕНДЕЛЕЕВЕЦ»

А.С. Перегудов

• 4.1.1 Настоящая методика поверки распространяется на измерители-регистраторы напряжений многоканальные ИР-1 «Менделеевец» (далее - регистраторы), предназначенные для измерений напряжения постоянного тока.

• 4.1.2 Методика поверки предусматривает методы первичной и периодической поверок и порядок оформления результатов поверки.

• 4.1.3 Интервал между поверками - 2 года.

• 4.2.1 При проведении поверки необходимо выполнить операции, указанные в таблице 6.

Таблица 6 - Операции поверки

• 4.3.1 При проведении поверки применяют средства поверки, указанные в таблице 7.

• 4.3.2 Вместо указанных в таблице 7 средств поверки разрешается применять другие приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

• 4.3.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

Таблица 7 - Средства поверки

• 4.4.1 По электробезопасности регистраторы соответствуют ГОСТ IEC 61140, класс защиты 1.

• 4.5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C

  от 18 до 28; от 84 до 106;

  от 30 до 80;

  от 198 до 242; от 45 до 55.

• - атмосферное давление, кПа

• - относительная влажность окружающего воздуха, %

• - питание от сети переменного тока

напряжение, В

частота, Гц

• 4.5.2 К поверке допускаются лица, аттестованные на право поверки средств измерений электрических величин, изучившие техническую и эксплуатационную документацию и прошедшие инструктаж по технике безопасности.

• 4.6.1 Средства поверки подготовить к работе согласно их эксплуатационным документам.

• 4.6.2 При подготовке к поверке необходимо произвести 100 % заряд АКБ и выдержать регистратор в условиях, соответствующих п. 4.5 не менее 3 ч.

• 4.7.1 Внешний осмотр

• 4.7.1.1 При проведении внешнего осмотра проверить:

• - комплектность регистратора;

• - наличие маркировки;

• - отсутствие видимых механических повреждений и загрязнений.

• 4.7.1.2 Регистраторы, имеющие дефекты, затрудняющие эксплуатацию, бракуют.

• 4.7.2 Опробование

• 4.7.2.1 Для включения регистратора необходимо кратковременно нажать клавишу ~ф]

___J. После этого на дисплее отобразится название фирмы-изготовителя, номер регистратора и дата изготовления. Далее перейти в главное меню (см. пункт 2.4 «Главное меню»).

свидетельствует о полном разряде АКБ. Необходимо подключить сетевой или автомобильный адаптер к регистратору, для осуществления зарядки АКБ (см. пункт

• 4.7.2.3 Перед определением метрологических характеристик необходимо проконтролировать заряд АКБ (см. пункт 2.4 «Главное меню», таблица 5) и в случае низкого заряда её необходимо зарядить (см. пункт 2.9 «Зарядка аккумулятора»).

• 4.7.3 Определение диапазонов и основной абсолютной погрешности измерений напряжения постоянного тока

• 4.7.3.1 Определение диапазонов и основной абсолютной погрешности измерений напряжения постоянного тока проводят методом прямых измерений. В качестве средств поверки используется калибратор в режиме воспроизведения напряжения постоянного тока.

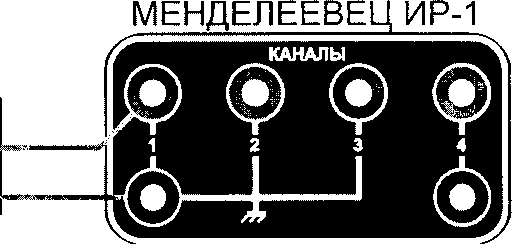

• 4.7.3.2 Схема включения регистратора при определении метрологических характеристик канала 1 приведена на рисунке 113. Произвести подключения по данной схеме.

Калибратор FLUKE 9100Е ₊ ., (источник напряжения) —

Рисунок 113 - Схема включения регистратора для поверки канала 1 Установить предел измерения для канала 1 «1 В», для чего:

• - включить регистратор, нажав клавишу С__ (см. пункт 2.8 «Дежурный режим»).

• - перейти в меню «Мультиметр» (см. пункт 2.7 «Режим измерений и регистрации - меню «Мультиметр»), нажав на клавишу «1»,

• - перейти в подменю «Настройка каналов» (см. пункт 2.7.1 «Общая настройка параметров измерений»), нажав на клавишу «F»,

• - используя клавиши перемещения курсора и клавишу «F», установить предел измерения для канала 1 «1 В»,

• - вернуться в меню «Мультиметр», нажав клавишу «Отмена».

Провести измерения в точках, указанных в таблице 8. Результаты измерений записать в таблицу 8.

Установить предел измерений для канала 1 «10 В». Провести измерения в точках, указанных в таблице 8. Результаты измерений записать в таблицу 8.

• 4.7.3.3 Подключить калибратор к каналу 2 регистратора, аналогично схеме для поверки канала 1.

Установить предел измерения для канала 2 «1 В». Провести измерения в точках, указанных в таблице 8. Результаты измерений записать в таблицу 8.

Установить предел измерений для канала 2 «10 В». Провести измерения в точках, указанных в таблице 8. Результаты измерений записать в таблицу 8.

• 4.7.3.4 Подключить калибратор к каналу 3 регистратора, аналогично схеме для поверки канала 1.

Установить предел измерения для канала 3 «10 В». Провести измерения в точках, указанных в таблице 8. Результаты измерений записать в таблицу 8.

Установить предел измерений для канала 3 «100 В». Провести измерения в точках, указанных в таблице 8. Результаты измерений записать в таблицу 8.

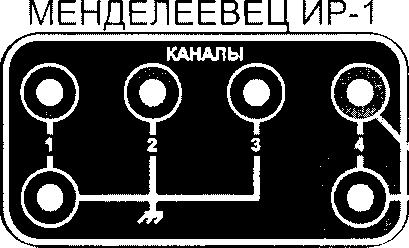

• 4.7.3.5 Схема включения регистратора при определении метрологических характеристик канала 4 приведена на рисунке 114. Произвести подключения по данной схеме.



Калибратор

₊ FLUKE 9100Е (источник ^;

— напряжения)

Рисунок 114 - Схема включения регистратора для поверки канала 4

При определении метрологических характеристик четвертого канала, на регистраторе в подменю «Нбастройка каналов» (см. пункт 2.7.1 «Общая настройка параметров измерений») необходимо выбрать шунт 0000 А, что позволит отображать текущие измерения на регистраторе в мВ.

Провести измерения в точках, указанных в таблице 9. Результаты измерений записать в таблицу 9.

• 4.7.3.6 Рассчитать значения допускаемой основной абсолютной погрешности измерений напряжения постоянного тока по формуле (1):

Ди = ± (0,003-|U| + 5 k),                                   (1)

где U - установленное значение постоянного напряжения, В (мВ),

к - единица младшего разряда.

• 4.7.3.7 Рассчитать абсолютную погрешность измерений напряжения постоянного тока по формуле (2):

Аизм ~ U_M3M — U,                                       (2)

где и_ИЗм - результат измерений, В (мВ),

U - установленное значение постоянного напряжения, В (мВ).

4.7.3.8 Результаты вычислений записать в таблицы 8 и 9.

Таблица 8 - Результаты измерений напряжений постоянного тока на 1, 2 и 3 каналах

Продолжение таблицы 8

Таблица 9 - Результаты измерений напряжений постоянного тока на 4 канале

4.7.3.9 Результаты поверки положительные, если диапазоны и основная абсолютная погрешность измерений напряжения постоянного тока находятся в допускаемых пределах.

4.7.4 Подтверждение соответствия программного обеспечения

• 4.7.4.1 Включить регистратор. Перейти по ссылке Главное меню->Прочее->Информация о приборе.

• 4.7.4.2 Сравнить номер версии измерителя с данными, приведенными в таблице 12.

Таблица 12 - Идентификационные данные ПО

4.7.4.3 Результаты поверки положительные, если идентификационные данные совпадают с данными таблицы 12.

• 4.8.1 При положительных результатах поверки оформляется свидетельство о поверке установленного образца в установленном порядке.

• 4.8.2 При отрицательных результатах поверки выдается извещение о непригодности с указанием причины непригодности.

• 4.8.3 Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Методику поверки разработал

Начальник лаборатории 610 ФГУП «ВНИИФТРИ»
