Методика поверки «ГСИ. Преобразователи измерительные серии SCA» (МП ВКПЕ.410150.001)
![Методика поверки. ГСИ. Преобразователи измерительные серии SCA. ОЕИ Аналитика](mp_html/15919037446380eda335255_files/15919037446380eda335255-1.jpg)
метролог
ЦСМ»
Утверждаю
Государственная система обеспечения единства измерений Преобразователи измерительные серии SCA
МЕТОДИКА ПОВЕРКИ
ВКПЕ.410150.001 МП
2016 г.
Настоящая методика распространяется на преобразователи измерительные серии SCA (далее преобразователь) и устанавливает методику их первичной и периодической поверок.
Преобразователи измерительные серии SCA (далее по тексту - преобразователи) предназначены для измерений сигналов постоянного тока и сопротивления, принимаемых от датчиков, термопреобразователей сопротивления и других устройств, преобразования этих сигналов в цифровой код, воспроизведения сигнала постоянного тока, а также, для гальванической изоляции, питания и обеспечения взрывобезопасности подключаемых устройств.
Межповерочный интервал 3 года.
1 Операции поверкиПри проведении поверки должны быть выполнены операции, указанные в таблице 1
Таблица 1
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
7.1 |
ДА |
ДА |
2 Опробование |
7.2 |
ДА |
ДА |
3 Определение метрологических характеристик |
7.3 | ||
3.1 Определение основной абсолютной погрешности измерения силы постоянного тока |
7.3.1 |
ДА |
ДА |
3.2 Определение основной абсолютной погрешности измерения электрического сопротивления |
7.3.2 |
ДА |
ДА |
3.3 Определение основной абсолютной погрешности преобразования сигналов термопреобразователей сопротивления |
7.3.3 |
ДА |
ДА |
3.4 Определение основной абсолютной погрешности воспроизведения силы постоянного тока |
7.3.4 |
ДА |
ДА |
4 Оформление результатов поверки |
8 |
ДА |
ДА |
2 Средства поверки
Для проведения поверки применяются средства указанные в таблице 2 Таблица 2
Наименование и тип средств поверки |
Номера пунктов методики поверки |
Метрологические и основные технические характеристики, средств поверки |
1 |
2 |
3 |
Калибратор процессов прецизионный Fluke 7526А |
7.2, 7.3 |
Воспроизведение тока от 0 до 100,000 мА, абсолютная погрешность ±(10'4-1+1) мкА, диапазон воспроизведения сопротивления от 5 до 400 Ом, абсолютная погрешность ±0,015 Ом, от 5 до 4000 Ом, абсолютная погрешность ± 0,3 Ом |
Мера электрического сопротивления однозначная МС3050М |
7.3 |
RH0M. 100 Ом, КТ 0,002 |
1 |
2 |
3 |
Мультиметр цифровой 2000 |
7.2, 7.3 |
Измерение постоянного напряжения от 0 до 10 В, абсолютная погрешность ± 0,00035 В |
Источник питания АКИП-1102 |
7.2,7.3 |
Диапазон установки выходного напряжения от 0 до 36 В, ±( 0,01UyCT+0,3) В |
ПЭВМ с преобразователем интерфейса RS485, с устанвлен-ным сервисным программным обеспечением из комплекта поставки |
7.3 | |
Термогигрометр электронный «Center 315» |
7.2, 7.3 |
Диапазон измерения температуры от - 20 до + 60 °C, абсолютная погрешность ± 0,8 °C, диапазон измерения относительной влажности от 10 до 100 %, абсолютная погрешность ±3,0 %. |
Барометр-анероид метеороло гический БАММ-1 |
7.2, 7.3 |
Диапазон измерения атмосферного давления 80-106 кПа, абсолютная погрешность ±0,2 кПа |
Примечание: допускается применение аналогичных средств поверки, обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
3 Требование к квалификации поверителейК проведению поверки допускаются лица аккредитованные на прваво проведения поверки данного вида средств измерений, ознакомленные с эксплуатационной документацией на преобразователи и применямые средства поверки.
4 Требования безопасностиПри проведении поверки необходимо соблюдать:
-
- требования безопасности, которые предусматривают «Правила эксплуатации электроустановок потребителей»;
-
- указания по технике безопасности, приведенные в эксплуатационной документации на средства поверки;
-
- указания по технике безопасности, приведенные в эксплуатационной документации на преобразователи.
При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха, °C 20 ± 5
-
- относительная влажность воздуха, % 30 - 80
-
- атмосферное давление, кПа 84 - 106,7
Напряжение сети питания переменного тока, В 220 ± 22
Частота питающей сети, Гц 50 ± 5
6 Подготовка к поверкеПеред проведением поверки должны быть выполнены указанные ниже работы:
-
- проверить наличие и работоспособность средств поверки, они должны иметь действующие свидетельства о поверке и/или клейма (знаки поверки);
-
- проверить работоспособность средств поверки согласно эксплуатационной документации на них.
-
7.1 Внешний осмотр
При проведении внешнего осмотра должно быть установлено соответствие поверяемых преобразователей следующим требованиям:
-
- комплектность преобразователей в соответствии с паспортом, включая методику поверки;
-
- отсутствие механических повреждений корпуса;
-
- целостность и четкость маркировки;
-
- целостность защитной наклейки, установленной на корпусе преобразователя;
-
- разъемы не должны иметь повреждений и должны быть чистыми.
-
7.2 Опробование
Опробование проводят в следующей последовательности:
-
- разъемы поверяемого преобразователя, предназначенные для питания преобразователя, соединить с выходными разъемами источника питания;
-
- входные разъемы поверяемого преобразователя соединить с выходными разъемами калибратора, выходные разъемы поверяемого преобразователя соединить с входными разъемами мультиметра;
-
- на источнике питания установить напряжение постоянного тока 24 В;
-
- на калибраторе установить значения воспроизводимого сигнала (силы постоянного тока, электрического сопротивления) в зависимости от типа поверяемого преобразователяи и его диапазона измерения;
-
- с помощью мультиметра убедиться в изменении сигнала на выходе при изменении входного сигнала.
Программное обеспечение не проверяется.
Примечание: опробование преобразователя допускается совмещать с определением основной абсолютной погрешности преобразователя.
-
7.3 Определение метрологических характеристик
-

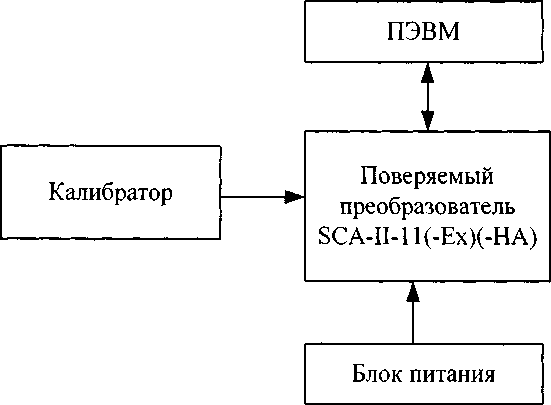

7.3.1 Определение основной абсолютной погрешности измерения силы постоянного тока Собрать схему согласно рисунку 1. Подать напряжение питания 24 В постоянного тока. На ПЭВМ запустить сервисную программу из комплекта поставки. Калибратор установить в режим воспроизведения тока.
-
Рисунок 1
Погрешность измерения определяется на шести значениях сигнала, соответствующих О, 20, 40, 60, 80, 100 % диапазона измерения в следующем порядке:
-
1. Задать на калибраторе значения силы постоянного тока 1вх (мА).
-
2. После установления показаний считать на ПЭВМ измеренное значение силы постоянного тока 1изм (мА).
-
3. По формуле (1) произвести оценку основной абсолютной погрешности измерения силы постоянного тока Др
Al — 1изм ~ 1вх (1)
Значения Д] в контрольных точках не должны превышать значений, указанных в технической документации.
-
7.3.2 Определение основной абсолютной погрешности измерений электрического сопротивления

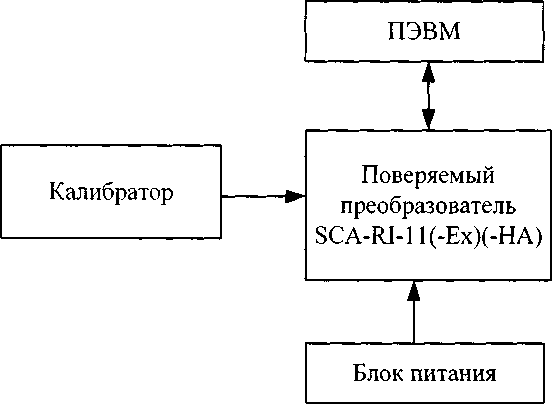

Собрать схему согласно рисунку 2. Подать напряжение питания 24 В постоянного тока. На ПЭВМ запустить сервисную программу из комплекта поставки. Калибратор установить в режим воспроизведения электрического сопротивления.
![Методика поверки. ГСИ. Преобразователи измерительные серии SCA. ОЕИ Аналитика](mp_html/15919037446380eda335255_files/15919037446380eda335255-3.png)
Рисунок 2
Погрешность измерения определяется на шести значениях сигнала, соответствующих 0, 20, 40, 60, 80, 100 % диапазона измерения в следующем порядке:
-
1. Задать на калибраторе значения электрического сопротивления RBX (Ом).
-
2. После установления показаний считать на ПЭВМ измеренное значение электрического сопротивления Иизм (Ом).
-
3. По формуле (2) произвести оценку основной абсолютной погрешности измерения электрического сопротивления Ar.
Ar R-изм ■ Rex (2)
Значения Ar в контрольных точках не должны превышать значений, указанных в технической документации.
-
7.3.3 Определение основной абсолютной погрешности преобразования сигналов термопреобразователей сопротивления
Собрать схему поверрки согласно рисунку 2. Подать напряжение питания 24 В постоянного тока. На ПЭВМ запустить сервисную программу из комплекта поставки. Калибратор установить в режим воспроизведения НСХ термопреобразователя сопротивления.
Погрешность преобразования определяется на шести значениях сигнала, соответствующих 0, 20, 40, 60, 80, 100 % диапазона преобразования в следующем порядке:
-
1. Задать на калибраторе значения температуры Твх (°C).
-
2. После установления показаний, считать на ПЭВМ измеренное значение температуры Тизм (°C).
-
3. По формуле (3) произвести оценку основной абсолютной погрешности преобразования температуры Ду.
Ат - Тизм - Твх (3)
Значения Ат в контрольных точках не должны превышать значений, указанных в технической документации.
-
7.3.4 Определение основной абсолютной погрешности воспроизведения силы постоянного тока

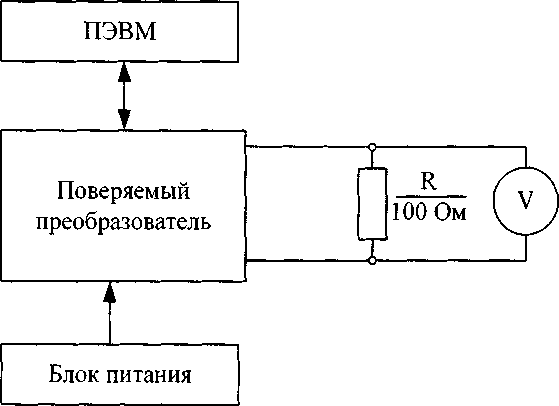

Собрать схему согласно рисунку 3. Подать напряжение питания 24 В постоянного тока. На ПЭВМ запустить сервисную программу из комплекта поставки.
![Методика поверки. ГСИ. Преобразователи измерительные серии SCA. ОЕИ Аналитика](mp_html/15919037446380eda335255_files/15919037446380eda335255-4.png)
где
R - мера сопротивления,
V - вольтметр
Рисунок 3
Погрешность воспроизведения определяется на шести значениях сигнала, соответствующих 0, 20, 40, 60, 80, 100 % диапазона воспроизведения в следующем порядке:
-
1. Средствами сервисной программы задать на ПЭВМ значения воспроизводимой силы постоянного тока 1вх (мА).
-
2. После установления показаний считать показания вольтметра иизм (В) и рассчитать значение воспроизводимой силы постоянного тока 1ИЗМ (мА).
1ИЗМ - 1000 • UH3M / R (4)
где
R - 100 Ом
иизм - измеренное значение напряжения, В
-
3. По формуле (5) произвести оценку основной абсолютной погрешности воспроизведения силы постоянного тока Д(.
Al ~ 1йЗМ ■ Е.Х (5)
Значения Ai в контрольных точках не должны превышать значений, указанных в технической документации.
8 Оформление результатов поверки-
8.1 Положительные результаты поверки преобразователей удостоверяются знаком поверки (оттиск) в паспорте, заверяемой подписью поверителя, в соответствии с описанием типа средств измерений и Приказом Минпромторга № 1815 от 02.07.15.
-
8.2 Если по результатам поверки преобразователь признан не пригодным к применению, выписывается извещение о непригодности к применению.
7
