Методика поверки «Газоанализаторы автоматические SENSE-4GAS, SENSE-1GAS» (МП-039/05-2018)

Замести!

г

руководит

Лапшинов

* ^022Ц£Г5^Р'БЕРЖДАЮ аборатории ТЕСТ»

Газоанализаторы автоматические SENSE-4GAS, SENSE-1 GAS Методика поверки.

МП-039/05-2018

с изменением №1

Настоящая методика поверки распространяется на газоанализаторы автоматические SENSE-4GAS, SENSE-1GAS (далее - газоанализаторы), предназначены непрерывного и периодического измерения довзрывоопасных концентраций горючих газов, объемной доли диоксида углерода, озона, сероводорода и других токсичных газов в атмосферном воздухе.

(Измененная редакция, Изм. № 1)

Интервал между поверками - 1 год.

(Измененная редакция, Изм. № 1)

1 Операции поверки

1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки.

1.2. Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

Таблица 2 (Измененная редакция, Изм. № 1)

• 3.1. Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией.

• 3.2. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.4. Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать "Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением" (ПБ 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.

• 3.5. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

Таблица 3. Условия поверки

температура окружающей среды, °C относительная влажность окружающей среды, % атмосферное давление, кПа

мм рт.ст.

(Измененная редакция, Изм. № 1)

• 5.1. Выполнить мероприятия по обеспечению условий безопасности.

• 5.2. Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

• 5.3. Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

• 5.4. Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

• 6.1 Внешний осмотр

• 6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

• - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

• - соответствие маркировки требованиям эксплуатационной документации;

• - газоанализатор не должен иметь повреждений, влияющих на работоспособность.

• 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

• 6.2.1. При опробовании проверяют общее функционирование газоанализатора, для чего на газоанализатор подается электрическое питание, после чего запускается процедура тестирования. По окончанию процедуры тестирования газоанализатор переходит в режим измерений.

• 6.2.2. Результат опробования считают положительным, если:

• - во время тестирования отсутствуют сообщения об отказах;

• - после окончания времени прогрева газоанализатор переходит в режим измерений.

• 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

• - проводят визуализацию идентификационных данных ПО газоанализатора;

• - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализатора (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализатора (приложение к Свидетельства об утверждении типа).

• 6.4 Определение метрологических характеристик

• 6.4.1 Проверка допускаемой приведенной (относительной) погрешности

Определение допускаемой приведенной (относительной) погрешности и проверку диапазонов измерений анализатора проводят в следующем порядке:

• 1)    Собирают схему проведения поверки, приведенную на рисунке 1.

• 2)    На вход газоанализатора через калибровочную насадку подают ГС (таблицы А.1. приложения А, соответственно определяемому компоненту и диапазону измерений) с расходом 2000 ±100 см³/мин в последовательности -№ 1-2-3-4-3-2-1-4;

• 3)    Фиксируют установившиеся показания газоанализатора;

• 4) Значения допускаемой приведенной погрешности (у в %) для диапазонов, приведенных в таблице Б1 Приложения Б, рассчитывают для каждой ПГС по формуле:

где Xi - показания газоанализатора при подаче i-й ПГС, млн'¹ (ppm) или мг/м³;

Ха - действительное значение объемной доли определяемого компонента в ПГС, млн'¹ (ppm) или мг/мЗ;

Х_в- верхний предел диапазона измерений, млн'¹ (ppm) или мг/м³.

Результаты определения считаются положительными, если основная приведенная погрешность не превышает значения, приведенного в таблице Б1. Приложения Б.

• 5) Значения допускаемой относительной погрешности (5 в %) для диапазонов, приведенных в таблице Б1 Приложения Б, рассчитывают для каждой ПГС по формуле:

(2)

Результаты определения считаются положительными, если погрешность не превышает значения, приведенного в таблице Б1. Приложения Б.

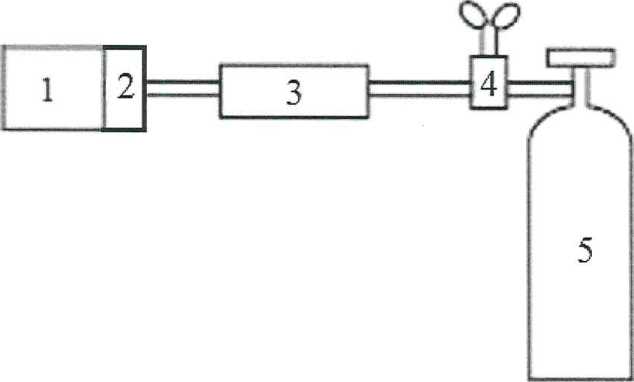

Рисунок 1 - Рекомендуемая схема подачи ГС из баллонов под давлением на вход газоанализатора 1 - газоанализатор; 2 - калибровочный адаптер 3 - ротаметр (индикатор расхода), 4 - редуктор; 5 - баллон с ГС.

(Измененная редакция, Изм. № 1)

• 6.4.2 Определение времени установления показаний

Допускается проводить определение времени установления показаний одновременно с определением основной погрешности по п.6.4.1 по схеме рисунка 1.

Определение времени установления показаний проводить в следующем порядке:

• 1) снять адаптер для подачи ГС со входа газоанализатора;

• 2) открыть вентиль на баллоне с ГС № 3 и пропускать ГС через соединительные линии и адаптер в течение не менее 120 с (при общей длине соединительных линий не более 2 м);

• 3) надеть адаптер для подачи ГС на вход газоанализатора, зафиксировать установившееся значение показаний газоанализатора;

• 4) рассчитать значения, равные 0,1 (Сод) и 0,9 (Со,9) от установившихся показаний;

• 5) снять адаптер со входа газоанализатора, включить секундомер, зафиксировать время достижения показаниями значения Сод, затем дождаться установления нулевых показаний (в пределах допускаемой основной погрешности);

• 6) надеть адаптер для подачи ГС на вход газоанализатора, включить секундомер, зафиксировать время достижения показаниями значения Сод.

• 7) повторить операции по п. 1) -6) три раза.

• 8) рассчитать значение времени установления показаний по формуле где /[С0,1] и /{СО, 1 ] время достижения показаний, равных соответственно 0,1 и 0,9 от установившихся показаний в каждом цикле испытаний, с.



  г[С0,1] + г[С0,9]

  2

Результаты определения времени установления показаний считают удовлетворительными, если время установления показаний не превышает указанного в таблице Б.1 приложения Б.

(Измененная редакция, Изм. № 1)

• 7.1 Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по каждому пункту раздела 6 настоящей методики поверки.

• 7.2 При положительных результатах поверки газоанализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

• 7.3 При отрицательных результатах поверки газоанализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством. (Измененная редакция, Изм. № 1)

Приложение А

(обязательное) Технические характеристики ГС, используемых при проведении испытаний Таблица А.1 - Технические характеристики ГС для газоанализаторов автоматических SENSE-4GAS, SENSE-1 GAS

Таблица А.1 (Измененная редакция, Изм. № 1)

Приложение Б

(обязательное)

Метрологические характеристики газоанализаторов автоматических SENSE-4GAS, SENSEIGAS

Таблица Б.1 - Метрологические характеристики газоанализаторов автоматических SENSE-4GAS, SENSE-1GAS

Таблица Б.2 (Измененная редакция, Изм. № 1)
