Методика поверки «Преобразователь измерительный многофункциональный программируемый «Энергия-ТМ»» (МП НЕКМ.426489.011)
СОГЛАСОВАНО
Директор
Журавлева
УТВЕРЖДАЮ
Данилов
ЦСМ»
МЕТОДИКА ПОВЕРКИ
НЕКМ.426489.011 МП1 г. Заречный 2017 г.
СОДЕРЖАНИЕ
-
-
5.3 Проверка основной погрешности преобразований входных сигналов в значения
измеряемой физической величины
-
5.4 Проверка относительной погрешности вычислений расхода физических сред и
-
5.5 Проверка основной абсолютной погрешности преобразователя при измерении
Настоящая методика поверки распространяется на преобразователь измерительный многофункциональный программируемый «Энергия-ТМ» (далее по тексту - преобразователь), предназначенный: для преобразований постоянного тока, частоты, количества импульсов, сопротивления (входных сигналов) в значения измеряемой физической величины; для вычислений: тепловой энергии, массового расхода и массы теплоносителя в водяных и паровых системах теплоснабжения; объемного расхода и объема газа, сжатого воздуха и прочих газов при рабочих и стандартных условиях в системах газоснабжения; для автоматического расчета суммарных относительных погрешностей измерений расхода, массы, объема, тепловой энергии на узлах учета энергоносителей; для измерений времени, а также измерений времени и устанавливает порядок проведения первичной и периодической поверок.
Интервал между поверками (межповерочный интервал) преобразователя - 4 года.
1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИПри проведении поверки выполняют операции, указанные в таблице 1.1.
Таблица 1.1
Наименование операции |
Номер пункта методики |
Рекомендуемые средства поверки |
Требуемые значения метрологических характеристик |
1 Внешний осмотр |
5.1 |
- |
- |
2 Опробование |
5.2 |
- |
- |
3 Проверка основной погрешности преобразований входных сигналов в значения измеряемой физической величины |
5.3 |
Прибор для поверки вольтметров дифференциальный В1-12 |
Пределы допускаемой основной погрешности установки калиброванных токов:
± (1,5-10^-1к + 0,1 мкА);
Диапазон установки калиброванных токов от 1 до 20 мА. |
Генератор сигналов низкочастотный прецизионный ГЗ-11О |
Пределы допускаемой основной погрешности установки частоты ± 1-Ю"1 ТГц. Нестабильность частоты в дискретных точках ± Г10'1 • f Гц (за 1 мин). Диапазон установки частоты от 10 до 5000 Гц. | ||
Магазин сопротивлений Р4831 |
Класс точности 0,02/2-10'2. Диапазон установки калиброванных сопротивлений от 10,00 до 500,00 Ом. | ||
4 Проверка относительной погрешности вычислений расхода физических сред и количества тепловой энергии |
5.4 |
Прибор для поверки вольтметров дифференциальный В1-12 |
Пределы допускаемой основной погрешности установки калиброванных токов:
± (2,5-10^*-1к+ 1 мкА). Диапазон установки калиброванных токов от 1 до 20 мА. |
Продолжение таблицы 1,1
Наименование операции |
Номер пункта методики |
Рекомендуемые средства поверки |
Требуемые значения метрологических характеристик |
5 Проверка основной абсолютной погрешности преобразователя при измерении интервалов времени |
5.5 |
Частотомер электронно-счетный 43-84 |
Пределы допускаемой основной относительной погрешности измерений периода (5т) вычисляется по формуле ( Т 8Т=± 50 + ^- , 1 п-тх; где 5о - относительная погрешность по частоте встроенного опорного генератора равна ± 5-10’3 4 1 5 2 6 7; п - число усредняемых периодов входного сигнала (УСРЕДН); То - период меток времени частотомера (МЕТКИ ВРЕМЕНИ), с; Тх - измеряемый период, с. Измерение периода следования импульсов от 0 до 15 с. |
6 Идентификация программного обеспечения преобразователя |
5.6 | ||
Примечание - Допускается по решению метрологической службы собственника преобразователя поверку по 3 (основной погрешности преобразователя при измерении входных сигналов от первичных измерительных преобразователей (ПИП) и преобразовании их в значения измеряемой физической величины) производить только для входных каналов, которые используются на эксплуатации. Примечание - Допускается применение других средств поверки с требуемыми метрологическими характеристиками. |
-
- частота питающей сети:
а) для преобразователя (50 ± 1) Гц;
б) для средств измерений (50,0 ± 0,5) Гц.
4 ПОДГОТОВКА К ПОВЕРКЕПеред проведением поверки выполняют следующие подготовительные работы:
-
- выполняют рекомендации, приведенные в разделе 18 Руководства по эксплуатации на преобразователь НЭКМ.426489.011 РЭ;
-
- средства поверки и вспомогательные технические средства устанавливаются и выдерживаются в рабочих условиях применения в соответствии с требованиями эксплуатационной документации на них;
-
- все средства измерений, используемые при поверке, должны иметь непросроченные свидетельства о поверке;
-
- все средства измерений, которые подлежат заземлению, должны быть надежно заземлены, подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.
При внешнем осмотре должно быть установлено соответствие преобразователя следующим требованиям:
-
- комплектность преобразователя должна соответствовать указанной в паспорте;
-
- преобразователь не должен иметь механических повреждений корпуса и колодок внешних подключений, влияющих на нормальную работу;
-
- маркировка должна быть четкой.
Преобразователи, не удовлетворяющие указанным требованиям, к дальнейшей поверке не допускаются.
5.2 Опробование-
5.2.1 Устанавливают изоляционную прокладку (например - листок бумаги) под плюсовой контакт держателя батареи резервного питания, расположенного в левом углу клеммного отсека преобразователя.
Устанавливают в клеммном отсеке на преобразователе переключатель РАБОТА в положение РАЗР. Переключатель КАЛИБРОВКА должен находится в положении ЗАПР.
Включают преобразователь. При этом преобразователь должен выполнить автоматическое тестирование функциональных узлов (проверку контрольной суммы программы и проверку ОЗУ). Во время этой процедуры на экране должны появиться сообщения о прохождении тестов. По показаниям индикатора убедиться в прохождении тестов (время прохождения тестов - не более 10 с). Если во время тестирования возникла ошибка, то тесты повторяются, при этом преобразователь подлежит забракованию и направлению в ремонт.
Далее должна выполняться процедура восстановления оперативных параметров и инициализация базы данных, после чего преобразователь должен перейти в основное меню.
На преобразователе извлекают ранее установленную изоляционную прокладку из держателя батареи резервного питания, при этом на лицевой панели преобразователя индикатор ЗАМЕНИТЬ ЭЛЕМЕНТ РЕЗЕРВНОГО ПИТАНИЯ должен погаснуть.
На преобразователе через меню «Календарь» устанавливают текущее время и дату, после чего при помощи кнопки «ESC» выходят в основное меню, при этом допускается свечение индикаторов АВАРИЯ и ОТКАЗ на время не более 30 с.
На преобразователе загружают поверочную конфигурацию № 5 по пути «Исходные данные/4/Конфигурации/Восстановить/Чтение конфигур.№__(ввести цифру «5»)/ENTER»,
при этом произойдет перезапуск преобразователя. После перезапуска преобразователь выйдет в основное меню, при этом допускается свечение индикаторов АВАРИЯ и ОТКАЗ. В результате загрузки поверочной конфигурации измерительные входы (ИК:01-ИК:20), одноканальные точки учета (ОТУ:01-ОТУ:20) и комплексные точки учета (КТУ:01-КТУ:04) в преобразователе автоматически программируются по исходным данным, приведенным в приложении А, а остальные параметры в соответствии с приложением К Руководства по эксплуатации НЭКМ.426489.011 РЭ.
-
5.2.2 На преобразователе по пути «Выходные данные/Измеренные значе-ния/Комплексные ТУ/Мгновенн. значения» считывают вычисленное значение массового расхода физической среды «Вода» по первой комплексной точке учета (КТУ:01), последовательно нажимая на преобразователе кнопку «6» считывают относительную погрешность вычислений расхода, расход тепла и относительную погрешность вычислений тепловой энергии. Считанные значения должны лежать в пределах допускаемых значений, указанных в таблице 5.1.
Таблица 5.1
Входные данные |
Значения |
расхода | |||||||
параметр точки учета |
значение параметра |
среды |
тепла (энергопроизводительность) | ||||||
массовый (объемный), кг/ч (м3/ч) |
погрешность измерений, % |
расход, Гкал/ч |
погрешность измерений, % | ||||||
расчетное |
допускаемое |
расчетное |
допускаемое |
расчетное |
допускаемое |
расчетное |
допускаемое | ||
КТУ:01 (вода) |
692223 |
от 691531 до 692915 |
0,73 |
от 0,657 до 0,803 |
69,5974 |
от 69,3886 до 69,8062 |
0,93 |
от 0,837 до 1,023 | |
Рабе |
2,5 МПа | ||||||||
ДР |
1 кПа | ||||||||
t |
100 °C | ||||||||
КТУ:02 (перегретый пар) |
55087,1 |
от 55032,0 до 55142,2 |
0,73 |
от 0,657 до 0,803 |
42,6053 |
от 42,5243 до 42,686; |
0,83 |
от 0,747 до 0,913 | |
Рабе |
2,5 МПа | ||||||||
ДР |
0,7 кПа | ||||||||
t |
400 °C | ||||||||
КТУ:03 (природный газ) |
1061,5 |
от 1061,29 до 1061,71 |
0,59 |
от 0,531 до 0,649 | |||||
Рабе |
2,5 МПа | ||||||||
ДР |
1 кПа | ||||||||
t |
0°С | ||||||||
КТУ:04 (воздух сжатый) |
1575,93 |
от 1575,61 цо 1576,25 |
0,54 |
от 0,486 до 0,594 | |||||
Рабе |
5 МПа | ||||||||
ДР |
1,5 кПа | ||||||||
t |
20 °C |
-
5.2.3 Последовательно нажимая на преобразователе кнопку «4» переходят в окно «КТУ:01(00) Массовый расход».
-
5.2.4 Последовательно нажимая на преобразователе кнопку «9» и перемещаясь по окнам при помощи кнопок «6» и «4» аналогично 5.2.2, 5.2.3 считывают значения параметров по КТУ:02-КТУ:04. Считанные значения должны лежать в пределах допускаемых значений, указанных в таблице 5.1.
-
5.2.5 Выходят в основное меню, нажав на преобразователе кнопку «ESC».
-
5.2.6 На преобразователе загружают поверочную конфигурацию № 6 по пути «Исходные данные/4/Конфигурации/Восстановить/Чтение конфигур.№__(ввести цифру
«6»)/ENTER», при этом произойдет перезапуск преобразователя. После перезапуска преобразователь выйдет в основное меню, при этом допускается свечение индикаторов АВАРИЯ и ОТКАЗ на время не более 30 с. В результате загрузки поверочной конфигурации измерительные входы (ИК:01-ИК:20), одноканальные точки учета (ОТУ:01-ОТУ:20) и комплексные точки учета (КТУ:01-КТУ:04) в преобразователе автоматически программируются по исходным данным, приведенным в приложении Б, а остальные параметры в соответствии с приложением К Руководства по эксплуатации НЭКМ.426489.011 РЭ.
-
52.1 Аналогично 5.2.2-5.2.4 считывают вычисленные значения массового расхода физической среды, относительную погрешность вычислений расхода, расход тепла и относительную погрешность вычислений тепловой энергии по КТУ:01-КТУ:04. Считанные значения должны лежать в пределах допускаемых значений, указанных в таблице 5.2.
Таблица 5.2
Входные данные |
Значения расхода | ||||||||
параметр точки учета |
значение параметра |
среды |
тепла (энергопроизводительность) | ||||||
массовый (объемный), кг/ч (м3/ч) |
погрешность измерений, % |
расход, Гкал/ч |
погрешность измерений, % | ||||||
расчетное |
допускаемое |
расчетное |
допускаемое |
расчетное |
допускаемое |
расчетное |
допускаемое | ||
КТУ:01 (насыщенный пар) |
6765,53 |
от 6752,00 до 6779,06 |
0,84 |
от 0,756 до 0,924 |
3,75407 |
от 3,74544 до 3,76270 |
0,89 |
от 0,801 до 0,979 | |
ДР |
9,0 кПа | ||||||||
t |
150 °C | ||||||||
КТУ:02 (насыщенный пар) |
6791,98 |
от 6778,40 до 6805,56 |
0,84 |
от 0,756 до 0,924 |
3,76963 |
от 3,76096 до 3,77830 |
0,89 |
от 0,801 до 0,979 | |
ДР |
9,0 кПа | ||||||||
р г абс |
480 кПа | ||||||||
КТУ:03 (вода) |
4943,4 |
от 493 8,46 до 4948,34 |
0,1 |
от 0,090 до 0,110 |
0,248162 |
от 0,247418 до 0,248906 |
0,3 |
от 0,27 до 0,33 | |
Рабе |
1,0 МПа | ||||||||
G |
5 м3/ч | ||||||||
t |
50 °C | ||||||||
КТУ:04 (природный газ) |
101,087 |
от 101,082 до 101,092 |
0,18 |
от 0162 до 0,198 | |||||
р г абс |
0,9 МПа | ||||||||
G |
10 м3/ч | ||||||||
t |
-10 °C |
5.2.8 Выходят в основное меню, нажав на преобразователе кнопку «ESC».
5.3 Проверка основной погрешности преобразований входных сигналов в значения измеряемой физической величины-

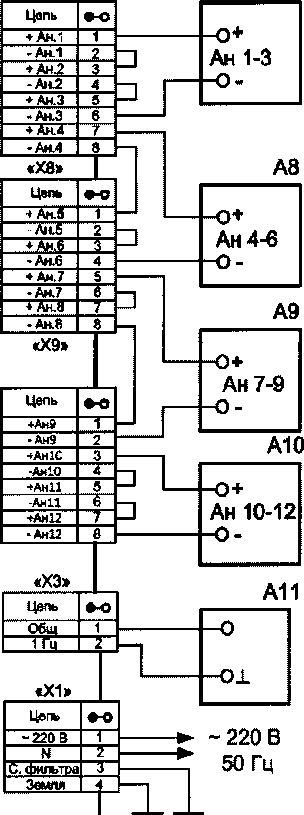

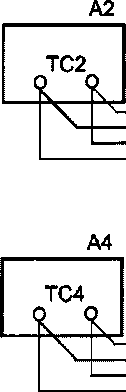

5.3.1 Собирают схему, изображенную на рисунке 5.1 и выдерживают преобразователь во включенном состоянии в течение не менее 30 мин.
-
5.3.2 Проверка основной погрешности преобразований выходного тока ПИП, сопротивления и количества импульсов в диапазонах измерений для:
-ИК:01-ИК:12-(0-5) мА;
-
- ИК:13-ИК:14-Ro = 50 Ом;
-
- ИК:15-ИК:16-Ro = 100 Ом;
-ИК:17-ИК:20 - количества импульсов с максимальной частотой следования до 50 Гц.
Примечание - Диапазоны измерения входных измерительных каналов преобразователя программируются в ходе проверки по 5.2.6 в соответствии с приложением Б.
А6
АЗ
«Х10»
о-в |
Цепь | |
1 |
(+U)TC1 | |
г |
МЛТС1 | |
? |
(+DTC1 | |
4 |
(-I1TC1 | |
5 |
(+U>TC2 | |
6 |
(-UJTC2 | |
7 |
(+1)ТС2 | |
3 |
(-f)TC2 |
«Х11»
сх |
Цепь |
1 |
f+U)TC3 |
2 |
(-ЦУТСЗ |
3 |
(+1ПСЗ |
4 |
(-DTC3 |
5 |
(+U)TC4 |
6 |
(-U)TC4 |
7 |
(Ч)ТС4 |
в |
(-IJTC4 |
А5
О—
±о—
VT1
R1
{=}—
R2
«Х4»
о-в |
Цепь | |
г |
1Е1ШШЗМ | |
1— |
2 |
+Им1(Вх) |
3 |
Им1(Вх) | |
4 |
-Пит1Им1) | |
5 |
+Пит(Ии2) | |
L. |
в |
+ИмЙЗх) |
7 |
-Им2(Вх) | |
В |
-Пит(йм2) | |
| |
«Х5> | |
О-в |
Цепь | |
1— |
+Пит(ИмЗ) | |
1___________ |
2 |
*ИиЗ(Вх) |
3 | ||
4 |
-Пит(лиЗ) | |
1— |
5 |
+Пит(Им4) |
L_ |
6 |
+Им4(Вх) |
7 |
-Им4(Вх) | |
8 |
-Пит(Ии4) |
«Х7» А7
А1- А4 - магазин сопротивлений Р4831;
А5 - генератор ГЗ-110;
А6 - проверяемый преобразователь;
А7-А10 - прибор для поверки вольтметров дифференциальный (калибратор) В1-12;
АН - частотомер электронно-счетный 43-84;
R1 - резистор С2-23 200 Ом, 0,25 Вт, ±10 %;
R2 - резистор С2-23 10 кОм, 0,25 Вт, ± 10 %;
VT1 - транзистор КТ315А.
Рисунок 5.1
-
5.3.3 Последовательно устанавливают на калибраторах А7-А10, магазинах сопротивлений А1-А4 и генераторе А5 значения входных сигналов в соответствии с таблицей 5.3, при этом на преобразователе по пути «Выходные данные/Измеренные значения/Одноканальные ТУ/Мгновен. значения» считывают преобразованные в единицы измеряемой физической величины значения в одноканальных точках учета ОТУ:01-ОТУ:20 (переход между ОТУ осуществляется при помощи кнопок «9» и «3»). Считанные значения должны лежать в пределах допускаемых значений, указанных в таблице 5.3.
Примечания
-
1 При отсутствии необходимого количества средств измерений по рисунку 5.1 допускается проверку производить последовательно подключая одно средство ко входам преобразователя, при этом рекомендуется на колодках ХЮ и XI1 выводы, идущие на магазин сопротивлений соединить между собой (для каждого неподключенного магазина отдельно).
-
2 Для каналов 17-20 погрешность установки частоты ± 1-10-4- f Гц. Выходное напряжение (1,5 - 2,0) В.
-
3 Считывание измеренных значений производят по истечении времени не менее 30 с после установки значения входных сигналов для каналов 1-16 и 2 мин для каналов 17-20.
Таблица 5.3
Входной сигнал |
Одноканальная точка учета | ||||||
Номер канала (Средство измерений) |
Значение |
Ед. изм. |
Значение |
Ед. изм. |
Измеряемая величина |
Номер ОТУ | |
расчетное |
допускаемое | ||||||
1 (А7) |
0 |
мА |
0 |
от -0,2 до 0,2 |
°C |
температура |
1 |
1 |
40 |
от 39,8 до 40,2 | |||||
2,5 |
100 |
от 99,8 до 100,2 | |||||
3,75 |
150 |
от 149,8 до 150,2 | |||||
5 |
200 |
от 199,8 до 200,2 | |||||
2 (А7) |
0 |
мА |
0,1 |
от 0,0951 до 0,1049 |
МПа |
давление |
2 |
1 |
1,08 |
от 1,0751 до 1,0849 | |||||
2,5 |
2,55 |
от 2,5451 до 2,5549 | |||||
3,75 |
3,775 |
от 3,7701 до 3,7749 | |||||
5 |
5 |
от 4,9951 до 5,0049 | |||||
3 (А7) |
0 |
мА |
0 |
от -0,0025 до 0,0025 |
МПа |
перепад давления |
3 |
1 |
0,1 |
от 0,0975 до 0,1025 | |||||
2,5 |
0,625 |
от 0,6225 до 0,6275 | |||||
3,75 |
1,40625 |
от 1,40375 до 1,40875 | |||||
5 |
2,5 |
от 2,4975 до 2,5025 | |||||
4 (А8) |
0 |
мА |
0 |
от-15 до 15 |
т/ч |
расход массовый |
4 |
1 |
3000 |
от 2985 до 3015 | |||||
2,5 |
7500 |
от 7485 до 7515 | |||||
3,75 |
11250 |
от 11235 до 11265 | |||||
5 |
15000 |
от 14985 до 15015 | |||||
5 (А8) |
0 |
мА |
0 |
от -20000 до 20000 |
м3/ч |
расход объемный |
5 |
1 |
4,0-106 |
отЗ,98-106 до 4,02-106 | |||||
2,5 |
1,0-107 |
от 9,98-106 до 10,02-106 | |||||
3,75 |
1,5-107 |
от 1,498-107 до 1,502-107 | |||||
5 |
2,0-107 |
от 1,998-107до2,002-107 | |||||
6 (А8) |
0 |
мА |
0 |
от -0,1 до 0,1 |
% |
процентное значение |
6 |
1 |
20 |
от 19,9 до 20,1 | |||||
2,5 |
50 |
от 49,9 до 50,1 | |||||
3,75 |
75 |
от 74,9 до 75,1 | |||||
5 |
100 |
от 99,9 до 100,1 | |||||
7 (А9) |
0 |
мА |
0 |
от -0,005 до 0,005 |
МПа |
перепад давления |
7 |
1 |
0,2 |
от 0,195 до 0,205 | |||||
2,5 |
1,25 |
от 1,245 до 1,255 | |||||
3,75 |
2,8125 |
от 2,8075 до 2,8175 | |||||
5 |
5 |
от 4,995 до 5,005 |
Входной сигнал |
Одноканальная точка учета | ||||||
Номер канала (Средство измерений) |
Значение |
Ед. изм. |
Значение |
Ед. изм. |
Измеряемая величина |
Номер ОТУ | |
расчетное |
допускаемое | ||||||
8 (А9) |
0 |
мА |
0,1 |
от 0,0901 до 0,1099 |
МПа |
давление |
8 |
1 |
2,08 |
от 2,0701 до 2,0899 | |||||
2,5 |
5,05 |
от 5,0401 до 5,0599 | |||||
3,75 |
7,525 |
от 7,5151 до 7,5349 | |||||
5 |
10 |
от 9,9901 до 10,0099 | |||||
9 (А9) |
0 |
мА |
-73 |
от -73,2 до -72,8 |
°C |
температура |
9 |
1 |
-33 |
от -33,2 до -32,8 | |||||
2,5 |
27 |
от 26,8 до 27,2 | |||||
3,75 |
77 |
от 76,8 до 77,2 | |||||
5 |
127 |
от 126,8 до 127,2 | |||||
10 (А10) |
0 |
мА |
0,66 |
от 0,41066 до 0,90934 |
кг/м3 |
плотность |
10 |
1 |
50,528 |
от 50,2787 до 50,7773 | |||||
2,5 |
125,33 |
от 125,081 до 125,579 | |||||
3,75 |
187,665 |
от 187,416 до 187,914 | |||||
5 |
250 |
от 249,751 до 250,249 | |||||
11 (А10) |
0 |
мА |
0,1 |
от 0,0801 до 0,1199 |
МПа |
давление |
11 |
1 |
4,08 |
от 4,0601 до 4,0999 | |||||
2,5 |
10,05 |
от 10,0301 до 10,0699 | |||||
3,75 |
15,025 |
от 15,0051 до 15,0499 | |||||
5 |
20 |
от 19,9801 до 20,0199 | |||||
12 (А10) |
0 |
мА |
100 |
от 99,5 до 100,5 |
°C |
температура |
12 |
1 |
200 |
от 199,5 до 200,5 | |||||
2,5 |
350 |
от 349,5 до 350,5 | |||||
3,75 |
475 |
от 474,5 до 475,5 | |||||
5 |
600 |
от 599,5 до 600,5 | |||||
13 (А1) |
34,21 |
Ом |
-73 |
от -73,34 до -72,66 |
°C |
температура |
13 |
50 |
0 |
от -0,3 до 0,3 | |||||
64,98 |
70 |
от 69,66 до 70,34 | |||||
79,96 |
140 |
от 139,62 до 140,38 | |||||
92,80 |
200 |
от 199,58 до 200,42 | |||||
14 (А2) |
34,21 |
Ом |
-73 |
от -73,34 до -72,66 |
°C |
температура |
14 |
50 |
0 |
от -0,3 до 0,3 | |||||
64,98 |
70 |
от 69,66 до 70,34 | |||||
79,96 |
140 |
от 139,62 до 140,38 | |||||
92,80 |
200 |
от 199,58 до 200,42 | |||||
15 (АЗ) |
68,42 |
Ом |
-73 |
от -73,34 до -72,66 |
°C |
температура |
15 |
100 |
0 |
от -0,3 до 0,3 | |||||
129,96 |
70 |
от 69,66 до 70,34 | |||||
159,92 |
140 |
от 139,62 до 140,38 | |||||
185,60 |
200 |
от 199,58 до 200,42 | |||||
16 (А4) |
68,42 |
Ом |
-73 |
от -73,34 до -72,66 |
°C |
температура |
16 |
100 |
0 |
от -0,3 до 0,3 | |||||
129,96 |
70 |
от 69,66 до 70,34 | |||||
159,92 |
140 |
от 139,62 до 140,38 | |||||
185,60 |
200 |
от 199,58 до 200,42 |
Номер канала (Средство измерений) |
Значение |
Ед. изм. |
Значение |
Ед. изм. |
Измеряемая величина |
Номер ОТУ | |
расчетное |
допускаемое | ||||||
17 (А5) |
0 |
Гц |
0 |
от -6 до 6 |
м3/ч |
расход объемный |
17 |
10 |
3600 |
от 3594 до 3606 | |||||
25 |
9000 |
от 8994 до 9006 | |||||
38 |
13680 |
от 13674 до 13686 | |||||
50 |
18000 |
от 17994 до 18006 | |||||
18 (А5) |
0 |
Гц |
0 |
от -1,2 до 1,2 |
т/ч |
расход массовый |
18 |
10 |
720 |
от 718,8 до 721,2 | |||||
25 |
1800 |
от 1798,8 до 1801,2 | |||||
38 |
2736 |
от 2734,8 до 2737,2 | |||||
50 |
3600 |
от 3598,8 до 3601,2 | |||||
19 (А5) |
0 |
Гц |
0 |
от -6000 до 6000 |
м3/ч |
расход объемный |
19 |
10 |
3,6-106 |
от 3,594-106 до 3,606-106 | |||||
25 |
9,0-106 |
от 8,994-106 до 9,006-106 | |||||
38 |
1,368-107 |
от 1,3674-107 до 1,3686-107 | |||||
50 |
1,8-107 |
от 1,7994-107 до 1,8006-107 | |||||
20 (А5) |
0 |
Гц |
0 |
от -6 до 6 |
т/ч |
расход массовый |
20 |
10 |
3600 |
от 3594 до 3606 | |||||
25 |
9000 |
от 8994 до 9006 | |||||
38 |
13680 |
от 13674 до 13686 | |||||
50 |
18000 |
от 17994 до 18006 |
-
5.3.4 Проверка основной погрешности преобразований выходного тока ПИП, сопротивления и частоты выходного напряжения ПИП в диапазонах измерений для:
-
- ИК:01-ИК:12-(4-20) мА;
-
- ИК:13-ИК:14 - Ro = 100 Ом;
-
- ИК:15-ИК:16 - Ro = 50 Ом;
-
- ИК:17-ИК:20 - (0 - 5000) Гц.
-
5.3.5 На преобразователе загружают поверочную конфигурацию № 5 по пути «Исходные данные/4/Конфигурации/Восстановить/Чтение конфигур.№__(ввести цифру
«5»)/ENTER», при этом произойдет перезапуск преобразователя. После перезапуска преобразователь выйдет в основное меню, при этом допускается свечение индикаторов АВАРИЯ и ОТКАЗ. В результате загрузки поверочной конфигурации измерительные входы (ИК:01-ИК:20), одноканальные точки учета (ОТУ:01-ОТУ:20) и комплексные точки учета (КТУ:01-КТУ:04) в преобразователе автоматически программируется по исходным данным, приведенным в приложении А, а остальные параметры в соответствии с приложением К Руководства по эксплуатации НЭКМ.426489.011 РЭ.
-
5.3.6 Последовательно устанавливают на калибраторах А7-А10, магазинах сопротивлений А1-А4 и генераторе А5 значения входных сигналов в соответствии с таблицей 5.4, при этом на преобразователе по пути «Выходные данные/Измеренные значения/Одноканальные ТУ/Мгновен. значения» считывают преобразованные в единицы измеряемой физической величины значения в одноканальных точках учета ОТУ:01-ОТУ:20 (переход между ОТУ осуществляется при помощи кнопок «9» и «3»). Считанные значения должны лежать в пределах допускаемых значений, указанных в таблице 5.4.
Примечания
-
1 Для каналов 17-20 погрешность установки частоты ± Г10"4- f, Гц. Выходное напряжение (1,5 -2,0) В.
-
2 Считывание измеренных значений производят по истечении времени не менее 30 с после установки значения входных сигналов.
Таблица 5.4
Входной сигнал |
Одноканальная точка учета | ||||||
Номер канала (Средство измерений) |
Значение |
Ед. изм. |
Значение |
Ед. изм. |
Измеряемая величина |
Номер ОТУ | |
расчетное |
допускаемое | ||||||
1 (А7) |
4 |
мА |
0 |
от -0,2 до 0,2 |
°C |
температура |
1 |
8 |
50 |
от 49,8 до 50,2 | |||||
12 |
100 |
от 99,8 до 100,2 | |||||
16 |
150 |
от 149,8 до 150,2 | |||||
20 |
200 |
от 199,8 до 200,2 | |||||
2 (А7) |
4 |
мА |
0,1 |
от 0,0951 до 0,1049 |
МПа |
давление |
2 |
8 |
1,325 |
от 1,3201 до 1,3299 | |||||
12 |
2,55 |
от 2,5451 до 2,5549 | |||||
16 |
3,775 |
от 3,7701 до 3,7749 | |||||
20 |
5 |
от 4,9951 до 5,0049 | |||||
3 (А7) |
4 |
мА |
0 |
от -0,0025 до 0,0025 |
МПа |
перепад давления |
3 |
8 |
0,625 |
от 0,6225 до 0,6275 | |||||
12 |
1,25 |
от 1,2475 до 1,2525 | |||||
16 |
1,875 |
от 1,8725 до 1,8775 | |||||
20 |
2,5 |
от 2,4975 до 2,5025 | |||||
4 (А8) |
4 |
мА |
0 |
от -15 до 15 |
т/ч |
расход массовый |
4 |
8 |
3750 |
от 3735 до 3765 | |||||
12 |
7500 |
от 7485 до 7515 | |||||
16 |
11250 |
от 11235 до 11265 | |||||
20 |
15000 |
от 14985 до 15015 | |||||
5 (А8) |
4 |
мА |
0 |
от -20000 до 20000 |
м3/ч |
расход объемный |
5 |
8 |
0,5-107 |
от 0,498-107 до 0,502-107 | |||||
12 |
1-Ю7 |
от 0,998-107 до 1,002-107 | |||||
16 |
1,5-107 |
от 1,498-107 до 1,502-107 | |||||
20 |
2,0-107 |
от 1,998-107до 2,002-107 | |||||
6 (А8) |
4 |
мА |
0 |
от -0,1 до 0,1 |
% |
процентное значение |
6 |
8 |
25 |
от 24,9 до 25,1 | |||||
12 |
50 |
от 49,9 до 50,1 | |||||
16 |
75 |
от 74,9 до 75,1 | |||||
20 |
100 |
от 99,9 до 100,1 | |||||
7 (А9) |
4 |
мА |
0 |
от -0,005 до 0,005 |
МПа |
перепад давления |
7 |
8 |
1,25 |
от 1,245 до 1,255 | |||||
12 |
2,5 |
от 2,495 до 2,505 | |||||
16 |
3,75 |
от 3,475 до 3755 | |||||
20 |
5 |
от 4,995 до 5,005 | |||||
8 (А9) |
4 |
мА |
0,1 |
от 0,0901 до 0,1099 |
МПа |
давление |
8 |
8 |
2,575 |
от 2,5651 до 2,5849 | |||||
12 |
5,05 |
от 5,0401 до 5,0599 | |||||
16 |
7,525 |
от 7,5151 до 7,5349 | |||||
20 |
10 |
от 9,9901 до 10,0099 | |||||
9 (А9) |
4 |
мА |
-73 |
от -73,2 до -72,8 |
°C |
температура |
9 |
8 |
-23 |
от -23,2 до -22,8 | |||||
12 |
27 |
от 26,8 до 27,2 | |||||
16 |
77 |
от 76,8 до 77,2 | |||||
20 |
127 |
от 126,8 до 127,2 |
Входной сигнал |
Одноканальная точка учета | ||||||
Номер канала (Средство измерений) |
Значение |
Ед. изм. |
Значение |
Ед. изм. |
Измеряемая величина |
Номер ОТУ | |
расчетное |
допускаемое | ||||||
10 (А10) |
4 |
мА |
0,66 |
от 0,41066 до 0,90934 |
кг/м3 |
плотность |
10 |
8 |
62,995 |
от 62,7457 до 63,2443 | |||||
12 |
125,33 |
от 125,081 до 125,579 | |||||
16 |
187,665 |
от 187,416 до 187,914 | |||||
20 |
250 |
от 249,751 до 250,249 | |||||
И (А10) |
4 |
мА |
0,1 |
от 0,0801 до 0,1199 |
МПа |
давление |
11 |
8 |
5,075 |
от 5,0551 до 5,0949 | |||||
12 |
10,05 |
от 10,0301 до 10,0699 | |||||
16 |
15,025 |
от 15,0051 до 15,0499 | |||||
20 |
20 |
от 19,9801 до 20,0199 | |||||
12 (А10) |
4 |
мА |
100 |
от 99,5 до 100,5 |
°C |
температура |
12 |
8 |
225 |
от 224,5 до 225,5 | |||||
12 |
350 |
от 349,5 до 350,5 | |||||
16 |
475 |
от 474,5 до 475,5 | |||||
20 |
600 |
от 599,5 до 600,5 | |||||
13 (А1) |
71,13 |
Ом |
-73 |
от -73,34 до -72,66 |
°C |
температура |
13 |
100 |
0 |
от - 0,30 до 0,30 | |||||
175,86 |
200 |
от 199,58 до 200,42 | |||||
247,09 |
400 |
от 399,46 до 400,54 | |||||
313,71 |
600 |
от 599,34 до 600,66 | |||||
14 (А2) |
70,69 |
Ом |
-73 |
от -73,34 до -72,66 |
°C |
температура |
14 |
100 |
0 |
от - 0,30 до 0,30 | |||||
177,04 |
200 |
от 199,58 до 200,42 | |||||
249,41 |
400 |
от 399,46 до 400,54 | |||||
317,11 |
600 |
от 599,34 до 600,66 | |||||
15 (АЗ) |
35,57 |
Ом |
-73 |
от -73,34 до -72,66 |
°C |
температура |
15 |
50 |
0 |
от - 0,30 до 0,30 | |||||
87,93 |
200 |
от 199,58 до 200,42 | |||||
123,55 |
400 |
от 399,46 до 400,54 | |||||
156,85 |
600 |
от 599,34 до 600,66 | |||||
16 (А4) |
35,34 |
Ом |
-73 |
от -73,34 до -72,66 |
°C |
температура |
16 |
50 |
0 |
от - 0,30 до 0,30 | |||||
88,52 |
200 |
от 199,58 до 200,42 | |||||
124,71 |
400 |
от 399,46 до 400,54 | |||||
158,56 |
600 |
от 599,34 до 600,66 | |||||
17 (А5) |
0 |
Гц |
0 |
от -15 до 15 |
т/ч |
расход массовый |
17 |
1000 |
3000 |
от 2985 до 3015 | |||||
2500 |
7500 |
от 7485 до 7515 | |||||
3750 |
11250 |
от 11235 до 11265 | |||||
5000 |
15000 |
от 14985 до 15015 | |||||
18 (А5) |
0 |
Гц |
По7 |
от 1,998-107 до 2,002-107 |
м3/ч |
расход объемный |
18 |
1000 |
1,6-107 |
от 1,598-107 до 1,602-107 | |||||
2500 |
1,0-107 |
от 9,98-106 до 1,002-107 | |||||
3750 |
По3 |
от 4,98-106 до 5,02-106 | |||||
5000 |
0 |
от -20000 до 20000 |
Входной сигнал |
Одноканальная точка учета | ||||||
Номер канала (Средство измерений) |
Значение |
Ед. изм. |
Значение |
Ед. изм. |
Измеряемая величина |
Номер ОТУ | |
расчетное |
допускаемое | ||||||
19 (А5) |
0 |
Гц |
-73 |
от -73,673 до -72,327 |
°C |
температура |
19 |
1000 |
61,6 |
от 60,927 до 62,273 | |||||
2500 |
263,5 |
от 262,827 до 264,173 | |||||
3750 |
431,75 |
от 431,077 до 432,423 | |||||
5000 |
600 |
от 599,327 до 600,673 | |||||
20 (А5) |
0 |
Гц |
0,1 |
от 0,0801 до 0,1199 |
МПа |
давление |
20 |
1000 |
4,08 |
от 4,0601 до 4,0999 | |||||
2500 |
10,05 |
от 10,0301 до 10,0699 | |||||
3750 |
15,025 |
от 15,0051 до 15,0449 | |||||
5000 |
20 |
от 19,9801 до 20,0199 |
-
5.3.7 Преобразователь считается годным, если значения, считанные в ходе проверки по
-
5.3.3 и 5.3.6, не выходят за пределы допускаемых значений, указанных в таблицах 5.3 и 5.4.
-
5.4.1 На преобразователе загружают поверочную конфигурацию № 7 по пути «Исходные данные/4/Конфигурации/Восстановить/Чтение конфигур.№__(ввести цифру
«7»)/ENTER», при этом произойдет перезапуск преобразователя. После перезапуска преобразователь выйдет в основное меню, при этом допускается свечение индикаторов АВАРИЯ и ОТКАЗ на время не более 30 с. В результате загрузки поверочной конфигурации измерительные входы (ИК:01-ИК:03) и комплексная точка учета КТУ:01 в преобразователе автоматически программируется по исходным данным, приведенным в приложении В, а остальные параметры в соответствии с приложением К Руководства по эксплуатации НЭКМ.426489.011 РЭ.
-
5.4.2 Последовательно устанавливают на калибраторе А7 значения входных сигналов в соответствии с таблицей 5.5, при этом на преобразователе по пути «Выходные дан-ные/Измеренные значения/Комплексные ТУ/Мгновенн. значения» считывают вычисленное значение массового расхода физической среды «Вода» по первой комплексной точке учета (КТУ:01), последовательно нажимая на преобразователе кнопку «6» считывают расход тепла. Считанные значения должны лежать в пределах допускаемых значений, указанных в таблице 5.5.
Таблица 5.5
Входной сигнал |
Значения расхода | |||||||||
параметр точки учета |
Ток, мА |
значе-ние пара-метра |
среды |
тепла | ||||||
массовый, кг/ч |
погрешность измерений, % |
расход, Гкал/ч |
погрешность измерений, % | |||||||
рас-четное |
допускаемое |
расчетное |
допускаемое |
расчетное |
допускаемое |
расчетное |
допускаемое | |||
КТУ:01 (вода) | ||||||||||
Рабе |
5 |
1,125 МПа |
497047 |
от 493319 до 500775 |
0,75 |
от 0,675 до 0,825 |
24,9645 |
от 24,7273 до 25,2017 |
0,95 |
от 0,855 до 1,045 |
ДР |
5 |
0,5 кПа | ||||||||
t |
5 |
50 °C | ||||||||
Рабе |
10 |
2,25 МПа |
692181 |
от 687128 до 697234 |
0,73 |
от 0,657 до 0,803 |
69,5623 |
от 68,9154 до 70,2092 |
0,93 |
от 0,837 до 1,023 |
ДР |
10 |
1,0 кПа | ||||||||
t |
10 |
100 °C | ||||||||
Рабе |
14 |
3,15 МПа |
805873 |
от 799990 до 811756 |
0,73 |
от 0,657 до 0,803 |
113,694 |
от 112,637 до 114,751 |
0,93 |
от 0,837 до 1,023 |
ДР |
14 |
1,4 кПа | ||||||||
t |
14 |
140 °C | ||||||||
Рабо |
17 |
3,825 МПа |
875009 |
от 868621 до 881397 |
0,73 |
от 0,657 до 0,803 |
150,581 |
от 149,181 до 151,981 |
0,93 |
от 0,837 до 1,023 |
ДР |
17 |
1,7 кПа | ||||||||
t |
17 |
170 °C | ||||||||
Рабо |
20 |
4,5 МПа |
932501 |
от 925694 до 939308 |
0,73 |
от 0,657 до 0,803 |
190,13 |
от 188,362 до 191,898 |
0,93 |
от 0,837 до 1,023 |
ДР |
20 |
2,0 кПа | ||||||||
t |
20 |
200 °C |
-
5.4.3 Выходят в основное меню, нажав на преобразователе кнопку «ESC».
-
5.4.4 Преобразователь считается годным, если значения, считанные в ходе проверки, не выходят за пределы допускаемых значений, указанных в таблице 5.5.
В соответствии с инструкцией по эксплуатации подготавливают частотомер Al 1 к работе в режиме измерения периода следования импульсов при времени измерения не менее Юс.
Измеряют период следования импульсов, вырабатываемых таймером преобразователя.
Преобразователь считается годным, если измеренное значение периода следования импульсов лежит в пределах допускаемых значений (999994,3 - 1000005,7) мкс (что соответствует абсолютной погрешности ±0,5 с/сут).
5.6 Идентификация программного обеспечения5.6.1 Проверка наименования, идентификационного наименования и номера версии (идентификационного номера) программного обеспечения производится в следующем порядке:
-
- на преобразователе по пути «4/4/Версия ПО» считывают идентификационное наименование и номер версии программы;
-
- сличают идентификационные наименования и номер версии программ с приведенными в в таблице 5.6.
Таблица 5.6
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Преобразователь Энергия-ТМ |
Номер версии (идентификационный номер ПО) |
не ниже 6.8.1.7 |
Результат проверки считается положительным, если идентификационные наименования и номер версии ПО соответствуют указанным в таблице 5.6.
6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИНа основании положительных результатов поверки оформляется свидетельство о поверке по форме приложения 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.
Знак поверки наносится на свидетельство о поверке и на преобразователь ввиде отиска клейма в места, указанные в описании типа на преобразователь.
По требованию потребителя может быть оформлен протокол поверки по форме, принятой в организации, проводившей поверку.
На основании отрицательных результатов поверки оформляется извещение о непригодности к применению по форме приложения 2 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.
Приложение А(обязательное)
Исходные данные для программирования преобразователя для поверочной конфигурации № 5
Таблица А.1 - Измерительные входы
Измерительные входы ИК: |
01-ИК:12 |
ОТУ | ||||||||||
Номер канала |
Диапазон измерения, мА |
Среда |
Единицы измерения |
Значение | ||||||||
макс |
мин | |||||||||||
1 |
4-20 |
температура |
°C |
200 |
0 |
01 | ||||||
2 |
4-20 |
давление |
МПа |
5 |
0,1 |
02 | ||||||
3 |
4-20 |
перепад давления |
МПа |
2,5 |
0 |
03 | ||||||
4 |
4-20 |
расход массовый |
т/ч |
15000 |
0 |
04 | ||||||
5 |
4-20 |
расход объемный |
м3/ч |
2-107 |
0 |
05 | ||||||
6 |
4-20 |
процентное значение |
% |
100 |
0 |
06 | ||||||
7 |
4-20 |
перепад давления |
МПа |
5 |
0 |
07 | ||||||
8 |
4-20 |
давление |
МПа |
10 |
0,1 |
08 | ||||||
9 |
4-20 |
температура |
°C |
127 |
-73 |
09 | ||||||
10 |
4-20 |
плотность |
кг/м3 |
250 |
0,66 |
10 | ||||||
11 |
4-20 |
давление |
МПа |
20 |
0,1 |
11 | ||||||
12 |
4-20 |
температура |
°C |
600 |
100 |
12 | ||||||
Остальные параметры для измерительных входов |
-12 | |||||||||||
Тип зависимости |
Линейная (для каналов 3, 7) | |||||||||||
Вид погрешностей |
Относит, погрешности | |||||||||||
Тип осн. погрешности |
Константа | |||||||||||
Основ, погрешность 1 |
0 | |||||||||||
Доп. темпер, погреши. |
0 | |||||||||||
Откл. t от t ну, °C |
0 | |||||||||||
Шаг температуры, °C |
0 | |||||||||||
Вариация |
0 | |||||||||||
Дополн. погрешность |
0 | |||||||||||
Измерительные входы ИК:13-ИК:16 | ||||||||||||
Номер канала |
Тип ТС |
Номинальное сопротивление, Ом |
Сопротивление аварии, Ом | |||||||||
13 |
ТСП кл. АА (а=0,00385 °C’1) |
100 |
0 |
13 | ||||||||
14 |
ТСП кл. А (а=0,00391 °C'1) |
14 | ||||||||||
15 |
ТСП кл. В (а=0,00385 °C’1) |
50 |
15 | |||||||||
16 | ||||||||||||
16 |
ТСП кл. С (а=0,00391 °C’1) | |||||||||||
Измерительные входы ИК:17-ИК:20 | ||||||||||||
Номер канала |
Тип сигнала |
Среда |
Единицы измерения |
Диапазон измерения | ||||||||
макс, значение |
частота ДЛЯ макс., Гц |
мин. значение |
частота для мин., Гц | |||||||||
17 |
частота |
расход массовый |
т/ч |
15000 |
5000 |
0 |
0 |
17 | ||||
18 |
расход объемный |
м3/ч |
2-107 |
0 |
0 |
5000 |
18 | |||||
19 |
температура |
°C |
600 |
5000 |
-73 |
0 |
19 | |||||
20 |
давление |
МПа |
20 |
5000 |
0,1 |
0 |
20 |
Продолжение таблицы А.1
Остальные параметры для измерительных входов 17-20 | ||
Вид погрешностей |
Относит, погрешности | |
Тип осн. погрешности |
Константа | |
Основ, погрешность 1 |
0 | |
Доп. темпер, погреши. |
0 | |
Откл. t от t ну, °C |
0 | |
Шаг температуры, °C |
0 | |
Вариация |
0 | |
Дополн. погрешность |
0 | |
Вид. Погр. Преобр. вых. (Для 17 и18 каналов) |
относит, погрешности | |
Погр. Преобр. Вых. Сиг. (Для 17 и18 каналов) |
0 |
Таблица А.2 - Одноканальные точки учета ОТУ:01 - ОТУ:20
Номер ОТУ |
Наименование параметра | ||||
Статус |
Канал |
Среда |
Ед. измер |
Отсечка | |
01 |
01 |
температура |
°C |
- | |
02 |
02 |
давление |
МПа | ||
03 |
03 |
перепад давления |
МПа | ||
04 |
04 |
расход массовый |
т/ч | ||
05 |
05 |
расход объемный |
м3/ч |
0 | |
06 |
06 |
процентное значение |
% | ||
07 |
07 |
перепад давления |
МПа | ||
08 |
08 |
давление |
МПа | ||
09 |
09 |
температура |
°C |
- | |
10 |
Канал |
10 |
плотность |
кг/м3 |
0 |
11 |
11 |
давление |
МПа | ||
12 |
12 |
температура |
°C | ||
13 |
13 |
температура |
°C | ||
14 |
14 |
температура |
°C |
- | |
15 |
15 |
температура |
°C | ||
16 |
16 |
температура |
°C | ||
17 |
17 |
расход массовый |
т/ч |
0 | |
18 |
18 |
расход объемный |
м3/ч |
0 | |
19 |
19 |
температура |
°C |
- | |
20 |
20 |
давление |
МПа |
0 |
Таблица А.З - Комплексные точки учета КТУ.01-КТУ.04
Номер КТУ |
Наименование параметра |
Значение |
01 |
Вид среды |
вода |
Статус канала Т |
константа | |
Т конст, °C |
100 | |
Вид давления |
абсолютное | |
Един, измер, Р |
МПа | |
Статус канала Р |
константа | |
Р конст, МПа |
2,5 | |
Метод измер. расхода |
диафрагма, фланцевый | |
Един, измер, АР |
кПа | |
Статус канала АР |
константа | |
АР конст, кПа |
1,0 | |
Материал трубопровода |
40, 45 |
Продолжение таблицы А.З
Номер КТУ |
Наименование параметра |
Значение |
01 |
Диаметр трубопр, мм |
700 |
Материал ССУ |
12Х18Н9Т (12X17, 08Х17Т) | |
Диаметр ССУ, мм |
500 | |
Статус трубопровода |
Ручной ввод коэффициента | |
Эквив. шерох. Rin, мм |
0,31415 | |
Относ, погрет. 5Rm, % |
0 | |
Метод опред. радиуса |
измерение | |
Нач. рад. вх. кром., мм |
0,7 | |
Относ, погрет. Rn, % |
0 | |
Период контр. СУ, лет |
1 | |
Сост. отн. погр. 3S, % |
0 | |
Метод опред. плотн-и |
Расчет | |
02 |
Вид среды |
перегретый пар |
Статус канала Т |
константа | |
Т конст, °C |
400 | |
Вид давления |
абсолютное | |
Един, измер, Р |
МПа | |
Статус канала Р |
константа | |
Р конст, МПа |
2,5 | |
Метод измер. расхода |
диафрагма, трехрадиусный | |
Един, измер, ДР |
кПа | |
Статус канала ДР |
константа | |
ДР конст, кПа |
0,7 | |
Материал трубопровода |
20 | |
Диаметр трубопр, мм |
700 | |
Материал ССУ |
12Х18Н10Т, 12Х18Н12Т (15Х25Т) | |
Диаметр ССУ, мм |
500 | |
Статус трубопровода |
Ручной ввод коэффициента | |
Эквив. шерох. Rm, мм |
0,31415 | |
Относ, погрет. 6Rm, % |
0 | |
Метод опред. радиуса |
измерение | |
Нач. рад. вх. кром., мм |
0,05 | |
Относ, погрет. Rn, % |
0 | |
Период контр. СУ, лет |
1 | |
Сост. отн. погр. 5S, % |
0 | |
Метод опред. плотн-и |
Расчет | |
03 |
Вид среды |
природный газ |
Статус канала Т |
константа | |
Т конст, °C |
0 | |
Вид давления |
абсолютное | |
Един, измер, Р |
МПа | |
Статус канала Р |
константа | |
Р конст, МПа |
2,5 | |
Статус канала FI |
константа | |
FI конст, % |
0 | |
Метод измер. расхода |
диафрагма, угловой | |
Един, измер, ДР |
кПа | |
Статус канала ДР |
константа | |
ДР конст, кПа |
1,0 |
Продолжение таблицы А.З
Номер КТУ |
Наименование параметра |
Значение |
03 |
Материал трубопровода |
20 |
Диаметр трубопр, мм |
80 | |
Материал ССУ |
12Х18Н9Т (12X17, 08Х17Т) | |
Диаметр ССУ, мм |
45 | |
Статус трубопровода |
Ручной ввод коэффициента | |
Эквив. шерох. Rni, мм |
0,1 | |
Относ, погреш. 3Rni, % |
0 | |
Метод опред. радиуса |
измерение | |
Нач. рад. вх. кром., мм |
0,05 | |
Относ, погреш. Rn, % |
0 | |
Период контр. СУ, лет |
1 | |
Сост. отн. погр. 5S, % |
0 | |
Метод опред. плотн-и |
Расчет | |
Плот, газа в НУ, кг/м3 |
0,68 | |
Относ, погреш. ROs, % |
0 | |
Моляр, доля N2, % |
2 | |
Относ, погреш. N2, % |
0 | |
Моляр, доля СОг, % |
1 | |
Относ, погреш. СО2, % |
0 | |
Уд. тепл, crop, ккал/кг |
8000 | |
04 |
Вид среды |
воздух сжатый |
Статус канала Т |
константа | |
Т конст, °C |
20 | |
Вид давления |
абсолютное | |
Един, измер, Р |
МПа | |
Статус канала Р |
константа | |
Р конст, МПа |
5,0 | |
Статус канала FI |
константа | |
FI конст, % |
0 | |
Метод измер. расхода |
диафрагма, фланцевый | |
Един, измер, ДР |
кПа | |
Статус канала ДР |
константа | |
ДР конст, кПа |
1,5 | |
Материал трубопровода |
20 | |
Диаметр трубопр, мм |
100 | |
Материал ССУ |
12Х18Н9Т (12X17, 08Х17Т) | |
Диаметр ССУ, мм |
50 | |
Статус трубопровода |
Ручной ввод коэффициента | |
Эквив. шерох. Rm, мм |
0,1 | |
Относ, погреш. 5Rni, % |
0 | |
Метод опред. радиуса |
измерение | |
Нач. рад. вх. кром., мм |
0,1 | |
Относ, погреш. Rn, % |
0 | |
Период контр. СУ, лет |
1 | |
Сост. отн. погр. 8S, % |
0 | |
Метод опред. плотн-и |
Расчет | |
Плот. возд. в НУ, кг/м3 |
1,20478 | |
Относ, погреш. ROs, % |
0 |
(обязательное)
Исходные данные для программирования преобразователя для поверочной конфигурации № 6
Таблица Б.1 - Измерительные входы
Измерительные входы ИК:01-ИК:12 |
ОТУ | |||||||
Номер канала |
Диапазон измерения, мА |
Среда |
Единицы измерения |
Значение | ||||
макс |
мин | |||||||
1 |
0-5 |
температура |
°C |
200 |
0 |
01 | ||
2 |
0-5 |
давление |
МПа |
5 |
0,1 |
02 | ||
3 |
0-5 |
перепад давления |
МПа |
2,5 |
0 |
03 | ||
4 |
0-5 |
расход массовый |
т/ч |
15000 |
0 |
04 | ||
5 |
0-5 |
расход объемный |
м3/ч |
2-107 |
0 |
05 | ||
6 |
0-5 |
процентное значение |
% |
100 |
0 |
06 | ||
7 |
0-5 |
перепад давления |
МПа |
5 |
0 |
07 | ||
8 |
0-5 |
давление |
МПа |
10 |
0,1 |
08 | ||
9 |
0-5 |
температура |
°C |
127 |
-73 |
09 | ||
10 |
0-5 |
плотность |
кг/м3 |
250 |
0,66 |
10 | ||
11 |
0-5 |
давление |
МПа |
20 |
0,1 |
И | ||
12 |
0-5 |
температура |
°C |
600 |
100 |
12 | ||
Остальные параметры для измерительных входов |
1-12 | |||||||
Тип зависимости (для входов 3, 7) |
Корнеизвлекающая | |||||||
Вид погрешностей |
Относит, погрешности | |||||||
Вид погрешностей датчика (для входов 4, 5) |
Относит, погрешности | |||||||
Тип осн. погрешности |
Константа | |||||||
Основ, погрешность 1 |
0 | |||||||
Доп. темпер, погреши. |
0 | |||||||
Откл. t от t ну, °C |
0 | |||||||
Шаг температуры, °C |
0 | |||||||
Вариация |
0 | |||||||
Дополн. погрешность |
0 | |||||||
Измерительные входы ИК:13-ИК:16 | ||||||||
Номер канала |
Тип ТС |
Номинальное сопротивление, Ом |
Сопротивление аварии, Ом | |||||
13 |
ТСМ кл. А (а=0,00428 °C'1) |
50 |
0 |
13 | ||||
14 |
ТСМ кл. В (а=0,00428 °C'1) |
14 | ||||||
15 |
ТСМ кл. С (а=0,00428 °C'1) |
100 |
15 | |||||
16 |
ТСМ кл. А (а=0,00428 °C'1) |
16 |
Продолжение таблицы Б. 1
Измерительные входы ИК:17-ИК:20 | |||||||||
Номер канала |
Тип сигнала |
Среда |
Единицы измерения |
Макс, значение |
Вес имп. |
Мин. ДЛИТ., мс |
Время измерения, мин | ||
17 |
им- пульсы |
расход объемный |
м3/ч |
18000 |
0,1 м3 |
10 |
1 |
17 | |
18 |
расход массовый |
т/ч |
3600 |
0,02 т |
18 | ||||
19 |
расход объемный |
м3/ч |
1,8Т07 |
100 м3 |
19 | ||||
20 |
расход массовый |
т/ч |
18000 |
0,1 т |
20 | ||||
Остальные параметры для измерительных входов |
17-20 | ||||||||
Вид погрешностей |
Относит, погрешности | ||||||||
Тип осн. погрешности |
Константа | ||||||||
Основ, погрешность 1 |
0 | ||||||||
Доп. темпер, погреши. |
0 | ||||||||
Откл. t от t ну, °C |
0 | ||||||||
Шаг температуры, °C |
0 | ||||||||
Вариация |
0 | ||||||||
Дополн. погрешность |
0 |
Таблица Б.2 - Одноканальные точки учета ОТУ:01 - ОТУ:20
Номер ОТУ |
Наименование параметра | ||||
Статус |
Канал |
Среда |
Ед.измер |
Отсечка | |
01 |
01 |
температура |
°C |
- | |
02 |
02 |
давление |
МПа | ||
03 |
03 |
перепад давления |
МПа | ||
04 |
04 |
расход массовый |
т/ч | ||
05 |
05 |
расход объемный |
м3/ч |
0 | |
06 |
06 |
процентное значение |
% | ||
07 |
07 |
перепад давления |
МПа | ||
08 |
08 |
давление |
МПа | ||
09 |
09 |
температура |
°C |
- | |
10 |
Канал |
10 |
плотность |
кг/м3 |
0 |
11 |
11 |
давление |
МПа | ||
12 |
12 |
температура |
°C | ||
13 |
13 |
температура |
°C | ||
14 |
14 |
температура |
°C |
- | |
15 |
15 |
температура |
°C | ||
16 |
16 |
температура |
°C | ||
17 |
17 |
расход объемный |
м3/ч |
0 | |
18 |
18 |
расход массовый |
т/ч |
0 | |
19 |
19 |
расход объемный |
м3/ч |
0 | |
20 |
20 |
расход массовый |
т/ч |
0 |
Таблица Б.З - Комплексные точки учета КТУ:01 - |
КТУ:04 | |
Номер КТУ |
Наименование параметра |
Значение |
01 |
Вид среды |
насыщенный пар |
Основной датчик |
измер. температуры | |
Статус канала Т |
константа | |
Т конст, °C |
150 | |
Статус канала FI |
константа | |
FI конст, % |
20 | |
Метод измер. расхода |
Сопло ИСА 1932 | |
Един, измер, ДР |
кПа | |
Статус канала ДР |
константа | |
ДР конст, кПа |
9,0 | |
Материал трубопровода |
40, 45 | |
Диаметр трубопр, мм |
200 | |
Материал ССУ |
25Х1МФ | |
Диаметр ССУ, мм |
100 | |
Статус трубопровода |
Ручной ввод коэффициента | |
Эквив. шерох. Rin, мм |
0,31415 | |
Относ, погреш. SRin, % |
0 | |
Метод опред. плотн-и |
Расчет | |
02 |
Вид среды |
насыщенный пар |
Основной датчик |
измер. давления | |
Вид давления |
абсолютное | |
Един, измер, Р |
кПа | |
Статус канала Р |
константа | |
Р конст, кПа |
480 | |
Статус канала FI |
константа | |
FI конст, % |
20 | |
Метод измер. расхода |
Сопло ИСА 1932 | |
Един, измер, ДР |
кПа | |
Статус канала ДР |
константа | |
ДР конст, кПа |
9,0 | |
Материал трубопровода |
40,45 | |
Диаметр трубопр, мм |
200 | |
Материал ССУ |
25Х1МФ | |
Диаметр ССУ, мм |
100 | |
Статус трубопровода |
Ручной ввод коэффициента | |
Эквив. шерох. Rm, мм |
0,31415 | |
Относ, погреш. 8Rin, % |
0 | |
Метод опред. плотн-и |
Расчет | |
03 |
Вид среды |
вода |
Статус канала Т |
константа | |
Т конст, °C |
50 | |
Вид давления |
абсолютное | |
Един, измер, Р |
МПа | |
Статус канала Р |
константа | |
Р конст, МПа |
1 | |
Метод измер. расхода |
расходомер объемный | |
Един, измер, G |
м куб/ч | |
Статус канала G |
константа | |
G конст, м куб/ч |
5 | |
Метод опред. плотн-и |
Расчет |
Продолжение таблицы Б.З.
Номер КТУ |
Наименование параметра |
Значение |
04 |
Вид среды |
природный газ |
Статус канала Т |
константа | |
Т конст, °C |
-10 | |
Вид давления |
абсолютное | |
Един, измер, Р |
МПа | |
Статус канала Р |
константа | |
Р конст, МПа |
0,9 | |
Статус канала FI |
константа | |
FI конст, % |
0 | |
Метод измер. расхода |
расходомер объемный | |
Един, измер, G |
м куб/ч | |
Статус канала G |
константа | |
G конст, м куб/ч |
10 | |
Метод опред. плотн-и |
Расчет | |
Плот, газа в НУ, кг/м3 |
0,68 | |
Относ, погреш. ROs, % |
0 | |
Моляр. ДОЛЯ N2, % |
2 | |
Относ, погреш. N2, % |
0 | |
Моляр, доля СОг, % |
1 | |
Относ, погреш. СОг, % |
0 | |
Уд. тепл, crop, ккал/кг |
8000 |
(обязательное)
Исходные данные для программирования преобразователя для поверочной конфигурации № 7
Таблица B.I - Измерительные входы
Измерительные входы ИК:01-ИК:03 | |||||
Номер канала |
Диапазон измерения, мА |
Среда |
Единицы измерения |
Значение | |
макс |
мин | ||||
1 |
0-20 |
температура |
°C |
200 |
0 |
2 |
0-20 |
давление |
МПа |
4,5 |
0 |
3 |
0-20 |
перепад давления |
кПа |
2,0 |
0 |
Остальные параметры для измерительных входов 1-3 | |||||
Тип зависимости |
Линейная (для канала 3) | ||||
Вид погрешностей |
Относит, погрешности | ||||
Тип осн. погрешности |
Константа | ||||
Основ, погрешность 1 |
0 | ||||
Доп. темпер, погреши. |
0 | ||||
Откл. t от t ну, °C |
0 | ||||
Шаг температуры, °C |
0 | ||||
Вариация |
0 | ||||
Дополн. погрешность |
0 |
Таблица В.2 - Комплексная точка учета КТУ:01
Номер КТУ |
Наименование параметра |
Значение |
01 |
Вид среды |
вода |
Статус канала Т |
канал | |
Канал Т |
01 | |
Тмакс, °C |
210 | |
Тмин, °C |
20 | |
Т дог, °C |
100 | |
Вид давления |
абсолютное | |
Един, измер, Р |
МПа | |
Статус канала Р |
канал | |
Канал Р |
02 | |
Рмакс, МПа |
5 | |
Рмин, МПа |
1 | |
Р дог, МПа |
2,5 | |
Метод измер. расхода |
диафрагма, фланцевый | |
Един, измер, АР |
кПа | |
Статус канала АР |
канал | |
Канал АР |
03 | |
ДР макс, кПа |
2,1 | |
ДР мин, кПа |
0,2 | |
ДР дог, кПа |
1,0 | |
ДР отсеч, кПа |
0,15 |
Продолжение таблицы В.2
Номер КТУ |
Наименование параметра |
Значение |
01 |
АР2 |
нет |
Материал трубопровода |
40,45 | |
Диаметр трубопр, мм |
700 | |
Материал ССУ |
12Х18Н9Т (12X17, 08Х17Т) | |
Диаметр ССУ, мм |
500 | |
Статус трубопровода |
Ручной ввод коэффициента | |
Эквив. шерох. Rm, мм |
0,31415 | |
Относ, погрет. 5Rm, % |
0 | |
Метод опред. радиуса |
измерение | |
Нач. рад. вх. кром., мм |
0,7 | |
Относ, погрет. Rn, % |
0 | |
Период контр. СУ, лет |
1 | |
Сост. отн. погр. 5S, % |
0 | |
Метод опред. плотн-и |
Расчет |
26
-
- относительная влажность окружающего воздуха до 80 %;
-
- напряжение питающей сети:
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, действующими «Правилами техники безопасности при эксплуатации электроустановок потребителей», «Правилами технической эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ РМ-016-2001 (РД 153-34.0-03.150)», а также требования безопасности, установленные в эксплуатационной документации на средства поверки.
К проведению поверки преобразователя допускаются лица, аттестованные в качестве поверителей средств измерений в соответствии с ПР 50.2.012, изучившие настоящую Методику поверки, Руководство по эксплуатации на преобразователь и имеющие стаж работы по данному виду измерений не менее 1 года и группу по электробезопасности не ниже II.
УСЛОВИЯ ПОВЕРКИ
При проведении поверки должны быть соблюдены следующие условия:
-
- температура окружающего воздуха (20 ± 5) °C;
-
- атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.);
а) для преобразователя (220 ± 44) В;
б) для средств измерений (220,0 ± 4,4) В;
