Методика поверки «ГСИ. Регистраторы транспортной вибрации серии SAVER» (PT-МП- 4040-441-2016)
ФЕЛЕРАЛЫЮЕЛГЕНТСТВОИОТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»
(ФБУ «РОСТЕСТ - МОСКВА»)
УТВЕРЖДАЮ
Заместитель генерального директора
Москва»
декабря 2016 г.
.В. Морин
Государственная система обеспечения единства измерений
Регистраторы транспортной вибрации серии SAVER
Методика поверки
РТ-МГ1- 4040-441-2016 г. Москва
2016
СОДЕРЖАНИЕ
Настоящая программа испытаний в целях утверждения типа средства измерений серийного производства устанавливает объект испытаний, содержание и объём испытаний, условия проведения испытаний, методы (методики) испытаний, идентификацию программного обеспечения и оценку влияния на метрологические характеристики средства измерений, определение интервала между поверками и анализ конструкции средства измерений -регистраторы транспортной вибрации серии SAVER
1 Объект испытанийОбъектом испытаний являются регистраторы транспортной вибрации серии SAVER серийного производства, выпускаемые компанией Lansmont Corporation, Ryan Ranch Research Park - 17, Mandeville Court - Monterey, CA 93940 США.
Регистраторы транспортной вибрации серии SAVER (далее - регистраторы) предназначены для измерения и анализа ускорения при ударном и вибрационном воздействии в процессе транспортной тряски.
На испытания представлены образцы регистраторов:
-
- регистратор транспортной вибрации SAVER 9X30 зав. № 1101-116
-
- регистратор транспортной вибрации SAVER 3D15 зав. № 1101-25
-
- регистратор транспортной вибрации SAVER ЗМЗО зав. № 1101-211
-
- регистратор транспортной вибрации SAVER ЗМЗО Plus зав. № 1101-260
-
- регистратор транспортной вибрации SAVER 3X90 зав. № 1101-201
-
- эксплуатационные документы на регистраторы транспортной вибрации
-
- «Руководства по эксплуатации», на русском языке
Характер производства - серийное.
2 Содержание и объем испытанийИспытания проводятся на испытательной базе ФБУ «Ростест - Москва» на основании заявки от ООО «Тест Партнер» вх. № 3461 от 25.10.2016 г.
Содержание методики испытаний регистраторов приведено в таблице 1.
Таблица 1
Содержание испытаний |
Методика и условия проведения испытаний |
Эталонные средства измерений, испытательное и вспомогательное оборудование |
2 |
3 |
4 |
Рассмотрение эксплуатационной докумен тации |
п.4.1 |
- |
Определение метрологических характеристик регистраторов: |
п.4.2 | |
Внешний осмотр |
п.4.2.1 |
- |
Определение массы и габаритных размеров регистраторов |
п.4.2.2 |
Весы электронные SW-1 № 051241135 Линейка измерительная от 0 до 1000 мм по ГОСТ 427-75 №47 |
Опробование |
п.4.2.3 |
- |
Продолжение таблицы 1
1 |
2 |
3 |
Определение предела допускаемой относительной погрешности измерения значения ускорения при изменении температуры от минус 40 до плюс 60 °C |
п.4.2.4 |
Установка для калибровки акселерометров ударом К9525С Установка ударная поверочная УУП-2 Термовлагокамера MHU-225 CNSA |
Определение нераномерносги амплитудно-частотной характеристики |
п 4.2.5 |
Станция для калибровки преобразователей вибрации модели 9155 |
Оценка полноты и правильности выражения метрологических и технических характеристик в представленной Заявителем технической документации |
п.4.2.6 |
Проведение оценки с целью обеспечения возможности проведения вышеперечисленных этапов испытаний |
Опробование методики поверки |
п.4.2.7 |
Эталоны в соответсвии с п. 6, 7 настоящей таблицы |
Проверка защиты программного обеспечения |
п.5 |
не применяются |
Определение интервала между поверками |
п.6 |
не применяются |
Анализ конструкции средства измерений |
п.7 |
не применяются |
Используемые при испытаниях эталонные и вспомогательные средства измерений должны быть исправны и поверены в установленном порядке; их перечень и характеристики представлены в таблице 2.
Таблица 2
Наименование рабочих эталонов и вспомогательных средств измерений |
Основные технические характеристики | |
Диапазоны измерений |
Класс, разряд, погрешность | |
Компаратор массы СС30002 зав.№ 15909232, свидетельство № СП 1153722 от 16.12.2015 (ФБУ «Ростест-Москва») |
верхний предел взвешивания 41000г |
± 1 г |
Линейка измерительная металлическая по ГОСТ 427-75, зав.№ 47, свидетельство № СП 1264903 от 06.05.2016 (ФБУ «Ростест-Москва») |
от 0 до 1000 мм |
± 2 мм |
Установка для калибровки акселерометров ударом 9525С зав. № 19A1ED7; свидетельство 0179237 от 25.10.2016 (ФБУ «Тест - С.- Петербург») |
Диапазон пикового ударного ускорения: от 196 до 98000 м/с2 |
1-й разряд по ГОСТ 8.137-84 |
Отсоединить регистратор от ПК;
Установить регистратор на стол станции для калибровки преобразователей вибрации 9155 (далее - виброустановка) для проведения измерений по оси X при помощи клея;
Нажать клавишу «Run/Stop» на регистраторе;
Наблюдать мигание светового индикатора «Run» на лицевой панели регистратора. По истечении 60 секунд мигание прекратится. Регистратор готов к проведению измерений;
Воспроизвести на виброустановке значение ускорения, равное 0,981 м/с2, 9,81 м/с2,
-
98,1 м/с2 на базовой частоте равной 159 Гц;
Подготовить ударную установку к проведению измерений в соответствии с «Руководством по эксплуатации»;
Установить регистратор на шток ударной установки для проведения измерений по оси X при помощи клея;
Произвести серию ударов со значением ускорения равным 98,1м/с2, 490 м/с2, 750 м/с2, 980 м/с2, 1500 м/с5, 1961 м/с2;
Все измерения произвести также для осей Y и Z;
Каждую серию измерений провести при указанных значениях ускорения при температурах минус 40, плюс 21, плюс 60
Для задания температурного режима необходимо:
-
- поместить регистратор в камеру климатических испытаний;
-
- установить требуемую температуру на блоке управления камеры;
-
- после достижения заданной температуры выдержать регистратор не менее 120 минут;
-
- извлечь регистратор из климатической камеры, и поместить его на измерительный стол ударной установки.
Снять регистратор с ударной установки;
Подсоединить регистратор через USB-разъем к ПК;

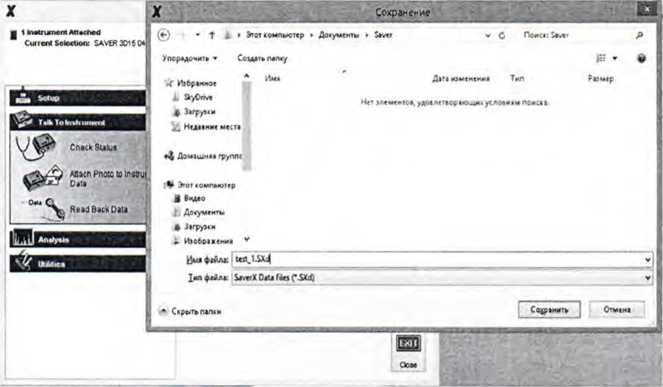

Перенести информацию по произведенным измерениям в память ПК нажатием клавиши «Read Back Data» с занесением информации в базу данных (далее - БД) ПК (Рисунок 3, Рисунок 4).
Рисунок 3. Перенос информации по измерениям в память ПК
коларемт» естп»’»
"«Л* »-U
£ Сироп»
Ин С<.огмрс*«1» гут»
ь. X
. <JCow»м<и«ит • *1 Прост®» АОСТУ» • СО1Д1Г»
с«дн»
■4 До*»—’••групп»
.W* Этопвмпнотср
В 6к*<о
j- Дегумеич»
« Зхруми
i> И>о6рак<ни1
«Лу,...»
< Рабочий стол Д» *'«'«OW1 (О
MCOVtXVCVO
I* DVURWam:«o»oa(
Рисунок 4. Внесение информации по измерениям в БД ПК
Нажать клавишу «Analysis View», для просмотра результатов измерений;
Выбрать сохраненный в БД файл с результатми измерений;
Выбрать режим просмотра «Shock» или «Vibration» в зависимости от заданного уровня ускорения;

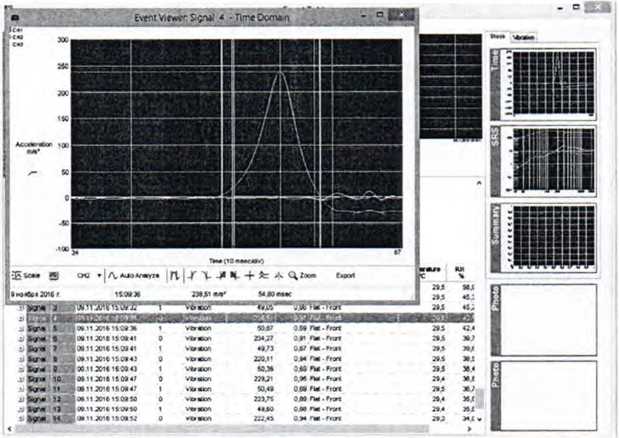

В графике «Time» наблюдать параметры измеренного ускорения (Рисунок 5)
Рисунок 5. Внесение информации по измерениям в БД ПК
Провести анализ измеренных ускорений для осей Y, Z.
Полученные значения занести в таблицу 5.
Таблица 5
fi. й °- 3 о Я “ = Е- § о |
Заданное значение ускорения м/с2 |
Температурный режим, °C | |||||||||||||||||
-40°С |
21 °C |
60 °C | |||||||||||||||||
Хиты, м/с2 |
8, % |
YHW, м/с2 |
8, % |
м/с2 |
8, % |
X„W, м/с2 |
6.% |
Yra, м/с2 |
8, % |
м/с2 |
6,% |
Хцзм, м/с2 |
8, % |
м/с2 |
8, % |
м/с2 |
8,% | ||
1,0 | |||||||||||||||||||
10 | |||||||||||||||||||
100 | |||||||||||||||||||
250 | |||||||||||||||||||
490 | |||||||||||||||||||
750 | |||||||||||||||||||
980 | |||||||||||||||||||
1500 | |||||||||||||||||||
1961 |
Относительную погрешность определить по формуле (1):
зад
где,
giisM -ускорение измеренное регистраторм, м/с2;
ёчад -ускорение заданное на установке ударной, м/с2.
Результаты испытаний считаются удовлетворительными, если при изменении температуры от минус 40 до плюс 60 °C допускаемая относительная погрешность измерения значения ускорения не превышает значения ± 5 %.
4.2.5 Определение неравномерности амплитудно-частотной характеристикиОпределение неравномерности амплитудно-частотной характеристики (далее -АЧХ) проводится на виброустановке.
Произвести подключение прибора в соответствии с алгоритмом, описанным в п. 4.2.4
В меню настроек регистратора «Memory Storage Partitions» прописать:
-
- объем выборки «Sample Size». Равный 3000 записей;
-
- количество записей в секунду «Sample/Sec». Равное 3000 записей/с;
-
- процент записи до срабатывания триггера «Signal Pre Trigger» в положение 20;
-
- уровень измеряемого ускорения «Trigger level» равный 5 м/с2;
-
- ФНЧ установить на значение равное 2500 Гц
Подготовить виброустановку к проведению измерений в соответствии с «Руководством по эксплуатации»;
Установить регистратор на стол виброустановки для проведения измерений по оси X при помощи клея;
Нажать клавишу «Run/Stop» на регистраторе;
Наблюдать мигание светового индикатора «Run» на лицевой панели регистратора. По истечении 60 секунд мигание прекратится. Регистратор готов к проведению измерений;
Воспроизвести на виброустановке значение ускорения, равное 9,81 м/с2;
Изменять частоту в диапазоне от 0,4 до 2500 Гц по контрольным точкам, указанным в таблице 6;
При задании новой частоты поддерживать уровень ускорения равный 9,81 м/с ;
Аналогичные измерения произвести для осей Y,Z, крепя каждую ось к столу виброустановки при помощи клея;
Снять регистратор с виброустановки;
Подсоединить регистратор через USB-разъем к ПК;
Дальнейшие действия по работе с программным обеспечением (далее - ПО) регистратора производить в соответствии с алгоритмом, прописанным в п. 4.2.4;
Выбрать режим просмотра «Vibration»;

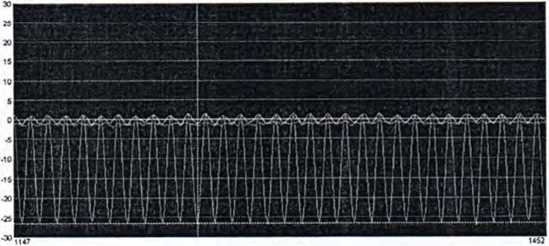

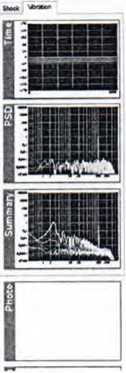

В графике «Time» наблюдать форму и амплитуду измеренного сигнала (Рисунок 6);
□
Event Теме
Event Viewer. Signal 92 - Time Domain
А ♦ | Л, Alto Analyze |п|.Г-4. А QZoom
253 287 Я
253 28.6 3
253 283 3
- °ия
Рисунок 6. Амплитудно-частотная характеристика
Провести анализ измеренного значения ускорения на заданных частотах в диапазоне от 0,4 до 2500 Гц для осей Y, Z
Полученные значения занести в таблицу 6.
Таблица 6
Модификация регистратора |
Заданное значение частоты, Гц |
Заданная амплитуда, м/с2 |
V у*изм м/с2 |
Отклонение от заданной амплитуды, % |
V 1 нзм м/с2 |
Отклонение от заданной амплитуды, % |
7 "КЗЙ м/с2 |
Отклонение от заданной амплитуды, % |
0,4 |
9,81 | |||||||
1 | ||||||||
10 | ||||||||
50 | ||||||||
100 | ||||||||
500 | ||||||||
1000 | ||||||||
1500 | ||||||||
2000 | ||||||||
2500 |
Неравномерность амплитудно-частотной характеристики определить по формуле 2
Ках | = а,~а°пор|,ое • 100% (2)
опорное
где,
а, - значение ускорения, измеренное на /-ой частоте из диапазона, м/с2;
аопорное - значение ускорения измеренное на базовой частоте 100 Гц, м/с2
Результаты испытаний считаются удовлетворительными, если неравномерность АЧХ не превышает 10%.
4.2.6 Оценка полноты и правильности выражения метрологических и технических характеристик в представленной Заявителем технической документацииПроводится анализ нормируемых метрологических характеристик, полноты и способов их выражения в документации изготовителя на соответствие требованиям ГОСТ 8.009-84, с целью обеспечения возможности проведения этапов испытаний, предусмотренных методикой испытаний.
4.2.7 Опробование методики поверкиМетодика поверки разрабатывается на основе документов компании-изготовителя, результатов испытаний в соответствии с разделом 4.2 настоящей программы, и с учетом доступных средств поверки утвержденного типа.
Апробация методики поверки проводится в процессе экспериментальных исследований (раздел 4.2 настоящей программы) и дополнительных процедур с целью проверки правильности и полноты предлагаемых методов и средств поверки, а также минимизация трудоемкости операций поверки.
5 Проверка защиты программного обеспеченияПроведение испытаний заключается в определении идентификационных данных программного обеспечения (далее - ПО), проверки обеспечения защиты ПО и уровня защиты от непреднамеренных и преднамеренных изменений.
Проверку проводят в следующем порядке:
-
5.1 Проверка структуры ПО
Проверка документации регистратора в части ПО заключается в проверке наличия технической документации на средство измерений (далее по тексту - СИ) в части ПО для определения идентификационных данных ПО, структуры ПО, выделения метрологически значимой части ПО и уровня защиты ПО от непреднамеренных и преднамеренных изменений.
-
5.2 Проверка идентификационных данных ПО СИ
Идентификация программного обеспечения заключается в проверке идентификационного наименования и версии программного обеспечения.
Результаты испытаний считаются положительными, если идентификационное наименование и версия программного обеспечения совпадают с указанными в эксплуатационной документации на регистратор.
-
5.3 Проверку уровня защиты ПО от непреднамеренных и преднамеренных изменений проводят в соответствии с Р 50.2.077-2014.
Результаты испытаний считаются удовлетворительными, если программное обеспечение регистратора соответствует требованиям ГОСТ Р 8.654-2009.
6 Определение интервала между поверкамиПри расчете интервала рекомендуется руководствоваться положениями РМГ 74-2004 «ГСИ. Методы определения межповерочных и межкалибровочных интервалов средств измерений». На основании представленных Заявителем материалов с рекомендацией по выбору интервала между поверками, первичное значение интервала между поверками определяется по данным изготовителя СИ.
7 Анализ конструкции средства измерений на наличие ограничений доступа к определенным частям СИ (включая ПО)В ходе испытаний анализируется способность конструкции регистратора ограничивать доступ к определенным частям средства измерений в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
С.Э. Баринов
Начальник лаборатории № 441
ФБУ "Ростест-Москва"
•100%.
(1)
