Методика поверки «Виброколлектор STD-500» (КЕДР.468156.001 МП)

ООО «ТД «ТЕХНЕКОН»

код ОКП 42 7718

КЕДР.468156.001 МП

4,р. so^s-os

2005

При внешнем осмотре должно быть установлено соответствие виброколлектора следующим требованиям:

• • отсутствие механических повреждений корпуса;

• • наличие неповрежденной контрольной пломбы;

• • соответствие комплектности и маркировки требованиям технических условий ТУ 4277-013-18579242-05.

В случае несоответствия хотя бы по одному из вышеуказанных требований виброколлектор признается негодным для применения и поверка прекращается.

» Положить виброколлектор на неподвижную поверхность и включить согласно п. 5.1 руководства по эксплуатации. Перейти в режим «Контроль» и провести измерение;

• • Провести измерение в режиме «Контроль» вторично, постукивая по щупу виброколлектора и убедиться в том, что показания общего уровня СКЗ виброскорости изменяются.

При выполнении требований п.п. 3.1 и 3.2 виброколлектор признается годным к проведению поверки.

• 3.3.1. Закрепить виброколлектор на неподвижной поверхности.

• 3.3.2. Включить виброколлектор. Произвести измерение в режиме «Контроль». Зафиксировать показание виброколлектора У_ш, соответствующее уровню собственного шума.

• 3.3.3. Виброколлектор считается выдержавшим испытания, если полученное значение собственного шума не превышает 0,2 мм/с.

2650

1047

4801'

Рис. 1

• - генератор сигналов 1047 «Брюль и Къер»,

• - усилитель мощности 2707 «Брюль и Къер»,

• - вибростенд 4801 с вибростолом 4815 «Брюль и Къер»,

• - образцовый акселерометр 8305 «Брюль и Къер»,

• - усилитель заряда 2650 «Брюль и Къер»,

• - испытываемый виброколлектор STD-500.

• 3.4.1. Собрать схему, как показано на рис. 1.

• 3.4.2. С выхода генератора на базовой частоте F=80 Гц подать через усилитель мощности на вибростенд напряжение, соответствующее СКЗ виброскорости V_re„=10 мм/с.

• 3.4.3. Произвести измерение в режиме «Контроль» СКЗ виброскорости V_CK и занести его в протокол испытаний.

• 3.4.4. Повторить п.п. 3.4.2-3.4.3 для всех точек амплитудного диапазона в соответствии с протоколом испытаний.

• 3.4.5. Основная относительная погрешность определяется по формуле:

  5 =



  *100%

(1) где 5 - основная относительная погрешность, %,

V_CK - измеренное СКЗ виброскорости, мм/с,

V_reH - задаваемое СКЗ виброскорости, мм/с.

• 3.4.6. Виброколлектор считается выдержавшим испытания, если полученные значения основной относительной погрешности не превышают допускаемого значения -10%.

• 3.5.1. Собрать схему, как показано на рис. 1.

• 3.5.2. С выхода генератора на частоте F=80 Гц подать через усилитель мощности на вибростенд напряжение, соответствующее СКЗ виброскорости V=5 мм/с.

• 3.5.3. Включить виброколлектор и произвести измерение в режиме «Контроль», занести измеренное СКЗ виброскорости V_CK в протокол испытаний.

• 3.5.4. Повторить п.п. 3.5.2-3.5.3 для всех точек частотного диапазона в соответствии с протоколом испытаний.

• 3.5.5. Неравномерность АЧХ определяется по формуле: где у - неравномерность АЧХ, дБ,

  max



  (2)

V_{CK max} - максимально отклоняющееся от измеренного на базовой частоте СКЗ виброскорости в диапазоне частот, мм/с,

V₈o - измеренное СКЗ виброскорости на базовой частоте, мм/с.

• 3.5.6. Виброколлектор считается выдержавшим испытание, если полученное значение неравномерности АЧХ не превышает 1 дБ в полосе частот от 10 до 1000 Гц.

• 4.1. На виброколлектор, признанный по результатам поверки годным для применения, оформляется Свидетельство о поверке с указанием результатов поверки на оборотной стороне Свидетельства.

• 4.2. Результаты поверки могут быть оформлены в руководстве по эксплуатации виброколлектора оттиском поверительного клейма.

• 4.3. Виброколлектор, не удовлетворяющий требованиям настоящей методики, к выпуску и применению не допускается. На него выдается извещение о непригодности с указанием причин.

Протоколы испытаний

Виброколлектор STD-500 серийный номер___________

Дата проведения и вид поверки (первичная, периодическая, после ремонта и

т.д.)___

Протокол проверки основной относительной погрешности

Протокол проверки уровня собственного шума

Значение собственного шума У_ш =____мм/с

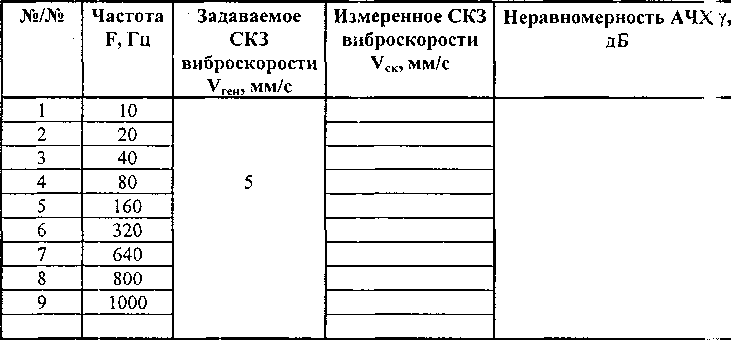

Протокол проверки неравномерности АЧХ

8
