Методика поверки «Мультиметры цифровые с системой сбора данных и коммутации 34980А» (651-16-19)
![Методика поверки. Мультиметры цифровые с системой сбора данных и коммутации 34980А. ОЕИ Аналитика](mp_html/8526665066362edc02c2f9_files/8526665066362edc02c2f9-1.jpg)
УТВЕРЖДАЮ Первый заместитель генерального директора -заместитель по научной работе
![Методика поверки. Мультиметры цифровые с системой сбора данных и коммутации 34980А. ОЕИ Аналитика](mp_html/8526665066362edc02c2f9_files/8526665066362edc02c2f9-2.jpg)
ИНСТРУКЦИЯ
МУЛЬТИМЕТРЫ ЦИФРОВЫЕ С СИСТЕМОЙ СБОРА ДАННЫХ И КОММУТАЦИИ 34980А
МЕТОДИКА ПОВЕРКИ 651-16-19
л.р-65077-16р.п. Менделееве) 2016 г.
ВВЕДЕНИЕ
Настоящая методика поверки распространяется на мультиметры цифровые с системой сбора данных и коммутации 34980А (далее по тексту - мультиметры), изготавливаемые компанией «Keysight Technologies Products (М) Sdn.Bhd.», Малайзия, и устанавливает порядок проведения и оформления результатов их первичной и периодической поверки.
Интервал между поверками -1 год.
ОПЕРАЦИИ ПОВЕРКИ
1.1 При проведении поверки мультиметров должны выполняться операции, приведённые в таблице 1.
Таблица 1
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
Внешний осмотр |
6.1 |
да |
да |
Опробование |
6.2 |
да |
да |
Определение метрологических характеристик: |
6.3 |
да |
да |
Определение погрешности измерений напряжения постоянного тока |
6.3.1 |
да |
да |
Определение погрешности измерений силы постоянного тока |
6.3.2 |
да |
Да |
Определение погрешности измерений сопротивления постоянного тока |
6.3.3 |
да |
да |
Определение погрешности измерений напряжения переменного тока |
6.3.4 |
да |
да |
Определение погрешности измерений силы переменного тока |
6.3.5 |
да |
да |
Определение погрешности измерений частоты |
6.3.6 |
да |
да |
СРЕДСТВА ПОВЕРКИ
-
2.1 При проведении поверки должны быть применены следующие средства измерений
и вспомогательные устройства, приведенные в таблице 2. Таблица 2.
Номер пункта документа по поверке |
Наименование рабочих эталонов или вспомогательных средств поверки. Номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики |
6.3.1 -6.3.5 |
- калибратор многофункциональный Fluke 5700 с усилителем Fluke 5725А, диапазон напряжений постоянного тока от 10 нВ до 1100 В, пределы допускаемой относительной погрешности ± (0,00035 - 0,00079) %, диапазон напряжений переменного тока от 10 нВ до 750 В частотой от 10 Гц до 1 МГц, пределы допускаемой относительной погрешности ± (0,0045 - 0,23) %, диапазон значений постоянного тока от 0 до ± 20,5 А, пределы допускаемой относительной погрешности ± 0,01 %, диапазон значений переменного тока от 29 мкА до 20,5 А частотой от 10 Гц до 30 кГц, пределы допускаемой относительной погрешности ± 0,06 %, диапазон значений сопротивления постоянному току от 0 до 1100 МОм, пределы допускаемой относи- |
тивления постоянному току от 0 до 1100 МОм, пределы допускаемой относительной погрешности ± 0,0028 %, диапазон значений частоты от 0,01 Гц до 2,0 МГц, пределы допускаемой относительной погрешности ± 0,00025 %. | |
6.3.6 |
Генератор сигналов произвольной формы 33220А, диапазон рабочих частот от 1 мкГц до 20 МГц, пределы допускаемой погрешности установки частоты ±20-10’6 |
2.2 Допускается применение других средств измерений, удовлетворяющих требованиям настоящей методики и обеспечивающих измерение соответствующих параметров с требуемой погрешностью.
-
2.3 Периодическую поверку допускается проводить в тех диапазонах, которые используются при эксплуатации по соответсвующим пунктам настоящей методики поверки.
Соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке на основании решения эксплуатанта.
УСЛОВИЯ ПОВЕРКИ
-
3.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающей среды, °C...........................................от 18 до 28;
-
- относительная влажность воздуха, %.........................................от 30 до 80;
-
- атмосферное давление, кПа (мм рт. ст.)..............от 84 до 106,7 (от 650 до 800).
Параметры электропитания:
-
- напряжение переменного тока, В..........................................от 109 до 231;
-
- частота переменного тока, Гц..............................................от 49,5 до 50,5.
Примечание.
При проведении поверочных работ условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать регламентируемым в их инструкциях по эксплуатации требованиям.
-
4 ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ И КВАЛИФИКАЦИИ ПЕРСОНАЛА
-
4.1 При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентированные действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.
-
4.2 К выполнению операций поверки и обработке результатов наблюдений могут быть допущены только лица, аттестованные в качестве поверителей в установленном порядке.
-
-
5 ПОДГОТОВКА К ПОВЕРКЕ
-
5.1 На поверку представляют мультиметры, полностью укомплектованные в соответствии с ЭД.
-
5.2 Во время подготовки к поверке поверитель знакомится с нормативной документацией на мультиметры и подготавливает все материалы и средства измерений, необходимые для проведения поверки.
-
5.3 Поверитель подготавливает мультиметры к включению в соответствии с ЭД.
-
5.4 Контроль условий проведения поверки по пункту 3.1 должен быть проведён перед началом поверки, а затем периодически, но не реже одного раза в час.
-
-
6 ПРОВЕДЕНИЕ ПОВЕРКИ
-
6.1.1 При проведении внешнего осмотра устанавливается:
-
- соответствие комплектности мультиметра эксплуатационной документации;
-
- отсутствие механических и электрических повреждений, влияющих на работу;
-
- наличие маркировки с указанием типа и заводского номера;
-
- отсутствие повреждений в соединениях, а также выполнение условий поверки, установленных в разделе 3 и защитного заземления базового блока;
-
- отсутствие неудовлетворительного крепления разъемов;
-
- четкость изображения имеющихся надписей;
-
- состояние лакокрасочного покрытия.
-
6.1.2 В случае неисполнения какого-либо требования п.п.6.1.1 мультиметр бракуется и направляется в ремонт.
-
6.2.1 Провести опробование работы мультиметра для оценки его исправности в следующей последовательности.
Включить мультиметр.
Убедиться в правильности прохождения тестовой программы и в отсутствии индицируемых ошибок. Тестовая программа выполняется автоматически после включения питания.
-
6.2.2 Проверить соответствие идентификационного наименования и номера версии
программного обеспечения (ПО) мультиметра приведенному в таблице 3. Таблица 3
Идентификационное наименование ПО |
Agilent 34980А Firmware Revision 2.43 |
Номер версии (идентификационный номер) ПО |
не ниже 2.43 |
-
6.2.3 Результаты поверки считать положительными, если при прохождении тестовой программы индицируемые ошибки отсутствуют, а идентификационное наименование и номера версии ПО соответствует требованиям, приведенным в таблице 3. В противном случае мультиметр бракуется и направляется в ремонт.
-
6.3 Определение метрологических характеристик
Погрешность измерений напряжения постоянного тока определить с помощью метода прямых измерений с использованием калибратора универсального FLUKE 5700А (далее -калибратор).
-
6.3.1.1 Закоротить вход мультметра.
-
6.3.1.2 Провести измерения напряжения постоянного тока на пределах измерений приведенных в таблице 4 при разрешении 6,5 разрядов.
-
6.3.1.3 Результаты поверки считать положительными, если отклонение результата измерений от нуля находится в пределах, приведенных в таблице 4
Таблица 4
Предел измерений, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мкВ |
0,1 |
±4 |
1 |
±7 |
10 |
±50 |
100 |
±600 |
300 |
±9000 |
6.3.1.4 Соединить мультиметр и калибратор в соответствии со схемой приведенной на рисунке 1.
-
6.3.1.5 Перевести калибратор в режим воспроизведения напряжения постоянного тока.
-
6.3.1.6 Мультиметр подготовить к измерению напряжений постоянного тока при разрешении 6,5 разрядов.
-
6.3.1.7 Последовательно установить на выходе калибратора такие значения напряжений, чтобы показания мультиметра соответствовали поверяемым отметкам, приведенным в таблице 6.1.
-
6.3.1.8 Занести воспроизводимые калибратором действительные значения напряжений в таблицу 5
Таблица 5
Предел измерений мультиметра, В |
Поверяемые отметки, В |
Воспроизводимые значения, В |
Погрешность измерений, мВ |
Пределы допускаемой абсолютной погрешности, мкВ |
0,1 |
0,1 |
±9 | ||
1,0 |
1,0 |
±47 | ||
10,0 |
10,0 |
±400 | ||
100,0 |
100,0 |
±6100 | ||
300,0 |
300,0 |
±25500 |
-
6.3.1.9 Погрешность измерений напряжения вычислить по формуле:
Д = (ХВ-ХИ), (1)
где Хи - поверяемая отметка, Хв - воспроизведенное действительное значение параметра.
-
6.3.1.10 Результаты поверки считать положительными, если абсолютная погрешность измерений напряжения Д находится в пределах, приведенных в таблице 5. В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.
Погрешность измерений силы постоянного тока определить с использованием метода прямых измерений с помощью калибратора.
-
6.3.2.1 Провести мультиметром с открытым входом измерения силы постоянного тока на пределах измерений приведенных в таблице 6.
6.3.2.2 Результаты поверки считать положительными, если отклонение результата измерений от нуля находится в пределах, приведенных в таблице 6 Таблица 6
Предел измерений, мА
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мкА
10
±2
100
±5
1000
±100
6.3.2.3 Соединить мультиметр и калибратор в соответствии со схемой приведенной на рисунке 1.
-
6.3.2.4 Перевести калибратор в режим воспроизведения силы постоянного тока.
-
6.3.2.5 Мультиметр подготовить к измерению силы постоянного тока.
-
6.3.2.6 Последовательно установить на выходах калибратора такие значения силы тока, чтобы показания мультиметра соответствовали поверяемым отметкам, приведенным в таблице 7.
Занести воспроизводимые калибратором действительные значения силы тока в табли
цу 7.
Таблица 7
Предел измерений мультиметра, мА |
Поверяемые отметки, мА |
Воспроизводимые значения, мА |
Погрешность измерений, мкА |
Пределы допускаемой абсолютной погрешности, мкА |
10 |
10 |
±7 | ||
100 |
100 |
±55 | ||
1000 |
1000 |
±1100 |
Погрешность измерений силы постоянного тока рассчитать по формуле (1).
-
6.3.2.2 Результаты поверки считать положительными, если абсолютная погрешность измерений силы постоянного тока А находится в пределах, приведенных в таблице 7. В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.
Погрешность измерений сопротивления постоянного тока определить с использованием методом прямых измерений с помощью калибратора.
-
6.3.3.1 Мультиметр подготовить к измерению сопротивления постоянному току.
-
6.3.3.2 Закоротить вход мультметра.
6.3.3.3 Провести измерения сопротивления постоянного тока на пределах измерений приведенных в таблице 8 при разрешении 6,5 разрядов.
Таблица 8
Предел измерений, кОм |
Пределы допускаемой абсолютной погрешности измерений, Ом |
0,1 |
±0,004 |
1 |
±0,010 |
10 |
±0,100 |
100 |
±1,000 |
1000 |
±10,00 |
10000 |
±100,0 |
100000 |
±10000 |
6.3.3.4 Результаты поверки считать положительными, если отклонение результата измерений от нуля находится в пределах, приведенных в таблице 8. В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.
-
6.3.3.5 Перевести калибратор в режим воспроизведения электрического сопротивления.
-
6.3.3.6 Последовательно установить на выходах калибратора такие значения сопротивления, чтобы показания мультиметра соответствовали поверяемым отметкам, приведенным в таблице 9.
-
6.3.3.7 Погрешности измерений сопротивления постоянного тока рассчитать по формуле (1).
6.3.3.8 Занести результаты измерений и расчетов в таблицу 9. Таблица 9
Предел измерений, кОм
Поверяемые отметки, кОм
Значения сопротивления, измеренные мультиметром, Ом
Погрешность измерений, Ом
Пределы допускаемой абсолютной погрешности 4-х проводная/ 2-х проводная схема, Ом
од
од
±0,014/±4,014
1
1
±0,110/±4,110
10
10
±1,1/±5,1
100
100
±11/±15
1000
1000
±110/±114
10000
10000
±4100/±4104
100000
100000
±810000/±810004
6.3.3.9 Результаты поверки считать положительными, если абсолютная погрешность измерений сопротивлений постоянного тока Д находится в пределах, приведенных в таблице 9. В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.
-
6.3.4 Определение погрешностей измерений напряжения переменного тока Погрешность измерений напряжения переменного тока определить с использованием метода прямых измерений с помощью калибратора с усилителем.
-
6.3.4.1 Мультиметр подготовить к измерению напряжений переменного тока. Установить входной фильтр в режим SLOW (3HZ). Каждое измерение будет проводится в течение 7 секунд.
-
6.3.4.2 Перевести калибратор в режим воспроизведения напряжения переменного тока.
-
6.3.4.3 Последовательно установить на выходах калибратора такие значения напряжений и частот чтобы показания мультиметра соответствовали поверяемым отметкам, приведенным в таблице 10.
-
6.3.4.4 Занести воспроизводимые калибратором действительные значения напряжений в таблицу 10.
-
6.3.4.5 Погрешность измерений напряжения переменного тока рассчитать по формуле (1). Значения погрешностей занести в таблицу 10.
-
Таблица 10
Предел измерений мультиметра, В |
Поверяемые отметки |
Воспроизводимые калибрато-ром значения, В |
Погрешность измерений, мВ |
Пределы допускаемой абсолютной погрешности, мВ | |
действующее значение, В |
Частота | ||||
0,1 |
0,1 |
1 кГц |
±0,1 | ||
0,1 |
50 кГц |
±0,17 | |||
1 |
1 |
1 кГц |
± 1 | ||
1 |
50 кГц |
±1,7 | |||
1 |
20 Гц |
±1,0 | |||
1 |
20 кГц |
±1,0 | |||
1 |
100 кГц |
±6,8 |
Предел измерений мультиметра, В |
Поверяемые отметки |
Воспроизводимые калибрато-ром значения, В |
Погрешность измерений, мВ |
Пределы допускаемой абсолютной погрешности, мВ | |
действующее значение, В |
Частота | ||||
1 |
300 кГц |
±45 | |||
10 |
10 |
1 кГц |
±10 | ||
10 |
50 кГц |
±17 | |||
10 |
10 Гц |
±10 | |||
1 |
1 кГц |
±4,6 | |||
0,1 |
1 кГц |
±14 | |||
0,1 |
0,01 |
1 кГц |
±0,046 | ||
100 |
100 |
1 кГц |
±100 | ||
100 |
50 кГц |
±170 | |||
300 |
300 |
1 кГц |
±420 | ||
300 |
50 кГц |
±720 |
-
6.3.4.6 Результаты поверки считать положительными, если абсолютная погрешность измерений силы постоянного тока А находится в пределах, приведенных в таблице 10. В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.
Погрешность измерений силы переменного тока определить с использованием метода прямых измерений с помощью калибратора с усилителем.
-
6.3.5.1 Мультиметр подготовить к измерению силы переменного тока. Установить входной фильтр в режим SLOW (3HZ). Каждое измерение будет проводится в течение 7 секунд.
-
6.3.5.2 Перевести калибратор в режим воспроизведения силы переменного тока частотой 1 кГц.
-
6.3.5.3 Последовательно установить на выходах калибратора такие значения силы тока чтобы показания мультиметра соответствовали поверяемым отметкам, приведенным в таблице 11.
-
6.3.5.4 Занести воспроизводимые калибратором действительные значения силы тока в таблицу 11.
-
6.3.5.5 Погрешность измерений силы переменного тока рассчитать по формуле (1). Значения погрешностей занести в таблицу 11.
Таблица 11
Предел измерений мультиметра, мА |
Поверяемые отметки, мА |
Воспроизводимые значения, мА |
Погрешность измерений, мкА |
Пределы допускаемой абсолютной погрешности, мкА |
10 |
10 |
14 | ||
100 |
100 |
150 | ||
1000 |
10 |
410 | ||
1000 |
1400 |
-
6.3.5.6 Результаты поверки считать положительными, если абсолютная погрешность измерений силы переменного тока А находится в пределах, приведенных в таблице 11. В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.
Погрешность измерений частоты определить с помощью метода прямых измерений сличений. Структурная схема соединения приборов приведена на рисунке 2.
![Методика поверки. Мультиметры цифровые с системой сбора данных и коммутации 34980А. ОЕИ Аналитика](mp_html/8526665066362edc02c2f9_files/8526665066362edc02c2f9-3.jpg)

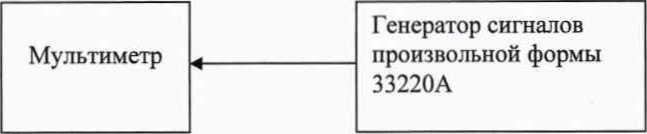

Рисунок 2. Структурная схема соединения приборов при проверке погрешностей измерений частоты
![Методика поверки. Мультиметры цифровые с системой сбора данных и коммутации 34980А. ОЕИ Аналитика](mp_html/8526665066362edc02c2f9_files/8526665066362edc02c2f9-4.png)

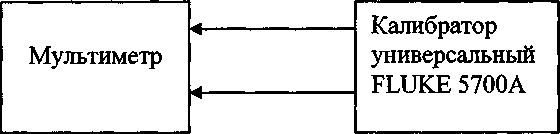

Рисунок 1. Структурная схема соединения приборов при проверке погрешностей измерений силы и напряжения постоянного и переменного тока
6.3.6.1 Мультиметр подготовить к измерению частоты при разрешении 6,5 разрядов.
6.3.6.2 Устанавливая частоту’ выходного сигнала в соответствии с таблицей 12 измерить ее значение с помощью мультиметра и занести результаты измерений в таблицу 12. Таблица 12
Предел измерений мультиметра, В |
Уровень сигнала, мВ |
Воспроизводимые значения, Гц |
Частота сигнала измеренная, Гц |
Погрешность измерений, Гц |
Пределы допускаемой абсолютной погрешности измерений, Гц |
0,1 |
10 |
100 |
±0,01 | ||
1,0 |
1000 |
100000 |
±10 |
-
6.3.6.3 Погрешность измерений частоты вычислить по формуле:
A = (Fr-FM), (2)
где Fr - значение частоты, заданное генератором;
Fm - .значение частоты, измеренное мультиметром.
-
6.3.6.4 Результаты поверки считать удовлетворительными, если погрешность измерений частоты Д находится в пределах, приведенных в таблице 12. В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.
-
7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
-
7.1 При поверке ведут протокол произвольной формы.
-
7.2 При положительных результатах поверки выдается свидетельство о поверке установленного образца.
-
7.3 При отрицательных результатах поверки мультиметры к применению не допускаются и на них выдается извещение о непригодности установленного образца с указанием
9
