Методика поверки «Измерители температуры ИТ2500» (НКГВ 02.000.00.00 МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора -

по научной работе «ВНИИФТРИ»

А.Н. Щипунов 2016 г.

Инструкция

ИЗМЕРИТЕЛИ ТЕМПЕРАТУРЫ ИТ2500

Методика поверки

НКГВ 02.000.00.00 МП

р.п. Менделеево 2016 г.

• 1 Введение

  • 1.1 Настоящая методика устанавливает методы и средства первичной и периодических поверок измерителей температуры ИТ2500 (далее - приборы) модификаций:

• - ИТ2511, ИТ2512, ИТ2513, ИТ2516, ИТ2518, предназначенных для измерений температуры и других неэлектрических физических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока или активное сопротивление;

• - ИТ2521, ИТ2521/2, ИТ2522, ИТ2523, ИТ2524, ИТ2525, ИТ2526, ИТ2527, ИТ2528, ИТ2529, ИТ2530, предназначенных для измерений и регулирования температуры и других неэлектрических физических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока или активное сопротивление.

Измерители температуры работают в комплекте с первичными измерительными преобразователями (ПП). В качестве ПП используются термопреобразователи сопротивления (ГОСТ 6651-2009), термоэлектрические преобразователи (ГОСТ 6616-94), а также преобразователи температуры и других физических величин в унифицированный выходной сигнал постоянного тока (ГОСТ 13384 - 93, ГОСТ 30232-94).

Интервал между поверками - 1 год.

• 2 Операции поверки

  • 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Примечание - Операции по определению приведенной погрешности срабатывания регулирующего устройства проводятся только для модификаций ИТ2521, ИТ2521/2, ИТ2522, ИТ2523, ИТ2524, ИТ2525, ИТ2526, ИТ2527, ИТ2528, ИТ2529, ИТ2530.

• 3 Средства поверки

  • 3.1 При проведении поверки ИТ2500 должны применяться средства измерений, приведенные в таблице 2.

Таблица 2

• 3.2 При поверке допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

• 3.3 Все средства поверки должны иметь действующие свидетельства о поверке.

• 4 Требования к квалификации поверителей

  • 4.1 К проведению поверки допускаются лица аттестованные в качестве поверителя и ознакомленные с эксплуатационными документами на ИТ2500.

• 5 Требования безопасности

  • 5.1 При подготовке и проведении поверки необходимо соблюдать требования ГОСТ 12.3.019-80, "Правил технической эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Гостехнадзором.

  • 5.2 При проведении поверки необходимо также соблюдать меры безопасности, изложенные в НТД на поверяемый прибор и средства поверки.

  • 5.3 При проведении поверки поверяемые приборы и средства поверки надежно соединяют с нулевой шиной сети. Сопротивление заземления не должно превышать 0,1 Ом.

• 6 Условия поверки

6.1 При проведении поверки должны быть соблюдены следующие условия:

• - номинальное напряжение питания, В                     220 ±11;

• - отсутствие внешних электрических и магнитных полей;

• - отсутствие вибрации;

• - рабочее положение - горизонтальное.

• 6.2 Операции, производимые со средствами поверки и с поверяемыми приборами должны соответствовать указаниям, приведенным в эксплуатационной документации ОД).

• 7 Подготовка к поверке

  • 7.1 Подготовить средства поверки в соответствии с эксплуатационной документацией.

  • 7.2 Перед проведением операций поверки после включения питания прогреть поверяемый прибор не менее 15 мин.

  • 7.3 Приборы, подлежащие поверке, выдержать в условиях, установленных в п. 6.1 в течение 4 ч.

• 8 Проведение поверки

  • 8.1 Внешний осмотр

    • 8.1.1 При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

а) на корпусе прибора должен быть указан заводской номер;

б) прибор не должен иметь механических повреждений и дефектов, влияющих на его работоспособность и метрологические характеристики.

• 8.1.2 В комплект эксплуатационной документации должны входить паспорт ИТ2500 с отметкой ОТК и свидетельство о предыдущей поверке (при периодической поверке).

• 8.2 Опробование

Опробование прибора заключается в проверке его работоспособности. Опробование проводить путем запуска прибора и выхода его на рабочие режимы.

• 8.2.1 Подсоединить ко входу поверяемого прибора устройство, имитирующее ПП (магазин сопротивлений Р 4831 вместо термопреобразователя сопротивления, компаратор напряжений РЗООЗ вместо термопары, источник тока или напряжения) согласно рисунку 1 вместо преобразователя с аналоговым выходом. Подключить прибор к цепям питания и заземления.

Включить питание и выполнить операции РЭ поверяемого прибора по выбору типа преобразователя.

При имитации термопреобразователя сопротивления выбрать значение его сопротивления в 0 °C равным 100,0 Ом.

При имитации преобразователя с аналоговым выходом границы диапазона значений преобразуемой физической величины Р определяются заказчиком или из соображений удобства (например, от 0 до 500, от 400 до 2000, от 0 до 1000).

• 8.2.2 Подать на вход прибора сигнал, соответствующий середине рабочего диапазона измеряемой величины, перевести прибор в режим индикации её текущего значения, выполнив операции РЭ. Увеличивая или уменьшая входной сигнал, контролировать на дисплее прибора индицируемую величину.

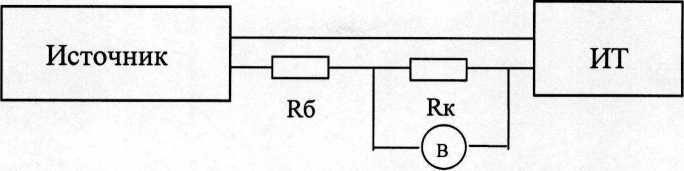

ИТ - поверяемый прибор;

Источник - источник тока типа Б5-45А;

Rk - мера электрического сопротивления РЗОЗО номиналом 100 Ом;

В - мультиметр 34401 А;

R6 - балластное сопротивление.

Рисунок 1

Результаты поверки считают положительными, если индицируемая величина изменяется (увеличивается или уменьшается) в соответствии с производимыми действиями на входе прибора.

• 8.3 Определение основной приведенной погрешности измерений температуры

  • 8.3.1 Основная приведенная погрешность измерений ут представляет собой величину отклонения настройки прибора от табличных значений зависимости «сопротивление - температура» по ГОСТ 6651-2009 или «термоэдс - температура» по ГОСТ 6616-94, деленную на ширину диапазона измерений, и определяется сравнением контрольных значений температуры Т_к, имитируемых на входе прибора с помощью магазина сопротивлений (ПП - термопреобразователь сопротивления по ГОСТ 6651-2009) или источника напряжения (ПП - термопара по ГОСТ 6616-94), и значениями показаний прибора Т_изм.

Пределы допускаемых основных приведенных погрешностей измерений температуры и диапазоны измерений приведены в таблице 3.

Таблица 3

• 8.3.2 Контрольные значения, выставляемые на магазине сопротивлений или источнике напряжения, выбираются согласно НСХ используемого ПП и их значения должны соответствовать значениям Т_к, равным:

Tmini 0 С, Ттах И 0,5(Tmax -Tmin) + T_min,

где Т_тт и Т_тах - нижний и верхний пределы диапазона измерений, указанного РЭ поверяемого прибора.

• 8.3.3 Показания Т_изм с прибора снимаются не ранее, чем через 5 секунд после установки контрольных величин на входе прибора.

• 8.3.4 Определение основной приведенной погрешности /7 при имитации термопреобразователя сопротивления с помощью магазина сопротивлений (Р4831) проводить в следующей последовательности:

• 1) подсоединить к одному из каналов прибора магазин сопротивлений, включить питание; по истечении 15 минут выполнить (согласно РЭ) необходимые операции по конфигурированию прибора, настроив его на работу с медным (платиновым) термопреобразователем сопротивления;

• 2) набрать на магазине сопротивлений величину сопротивления, соответствующую T_mi_n, и снять с прибора показания Т_изм с учетом требований пункта 8.3.2;

• 3) последовательно повторить указанные операции для 7к=0 °C и остальных значений Тк из пункта 8.3.2 с Т_мах-200 °C для медного термопреобразователя сопротивления и Т_Мах⁼600 °C для платинового термопреобразователя сопротивления;

• 4) вычислить для каждого из значений Тк величину отклонения Д=7’_изм - Т_к;

• 5) из полученных значений Д выбрать максимальное по абсолютной величине Д_тах;

• 6) вычислить основную приведенную погрешность 77 по формуле (1):

7Г=(Д—' 100)/(T_max-T_w(>,) %.                                   (1)

Результаты поверки считать положительными, если значения /7 не превышают пределов, указанных в таблице 3, строка 1.

• 8.3.5 Определение основной приведенной погрешности 77 при имитации т.э.д.с. термопары с помощью источника напряжения

  • 8.3.5.1 Определение основной приведенной погрешности /7 проводится при отключенном компенсаторе температуры «холодных» концов термопары. (При нулевом сигнале на входе, соответствующем Тк= 0 °C, ИТ2500 должен показывать 0,0 в пределах погрешности).

  • 8.3.5.2 Определение основной приведенной погрешности проводить в следующей последовательности:

• 1) подсоединить к одному из каналов прибора компаратор напряжений РЗООЗ, включить питание, по истечении 15 минут выполнить (согласно РЭ) необходимые операции по конфигурированию прибора и отключить (согласно РЭ) компенсатор;

• 2) подать напряжение, равное нулю, и снять показания 7^(0);

• 3) подать с компаратора сигнал, соответствующий T_min, и снять показания Т_изл1 с учетом требований п. 8.3.2;

• 4) последовательно повторить указанную операцию для остальных значений Тк по п. 8.3.1;

• 5) вычислить для каждого из значений Тк величину отклонения Д= Т_изм-Т_к',

• 6) из полученных значений Д выбрать максимальное по абсолютной величине Д_тах;

• 7) вычислить основную приведенную погрешность по формуле (2):



(2)

Результаты поверки считать положительными, если значения основной приведенной погрешности измерений у^не превышают пределов, указанных в таблице 3, пункт 2.

• 8.3.5.3 Включить компенсатор, подать напряжение, равное нулю, и снять показания Т изм(0), которые в пределах погрешности должны быть равны значению температуры окружающей среды.

• 8.3.6 Определение основной приведенной погрешности измерений разности температур у^^для приборов ИТ2513 и ИТ2516

Определение основной приведенной погрешности измерений разности температур проводить при настройке приборов для работы с термоэлементом 100П (ГОСТ 6651-2009).

Определение y/jj’ проводить при контрольных значениях сопротивлений Ri_K и R.2_K на входах двух каналов, соответствующих двум наборам контрольных значений разности температур <5Т:

STik = Т_1к-Т_2к=\ °C при 7\=11 °C, Т_2к=\0 °C и ЗТ_2к=Т_3к-Т4к=^^Т_тахт[^ Т_3к=Ъ,5Т_тах+\Ъ °C, Г_4к=10 °C;

где Т_тах - верхний предел диапазона измеряемых температур, равный 600 °C;

и выполнять в следующей последовательности:

• - подсоединить к двум каналам прибора (согласно РЭ) магазины сопротивлений, включить питание, по истечении 15 минут выполнить необходимые операции по конфигурированию прибора, настроив его на работу с термоэлементом 100П, и перевести прибор в рабочий режим;

• - установить на магазинах величины, соответствующие Ti_K и Т_2к на входах первого и второго каналов соответственно и измерить разность температур 5Т_ИЗМ (1), соответствующую 5Т1_К.

• - установить на магазинах величины, соответствующие Тз_к и Тд_к на входах первого и второго каналов соответственно и измерить разность температур 5Т_ИЗМ (2), соответствующую 8Т_2к.

• - вычислить разности ДТ1 = 8Т_ИЗМ (1)-ЗТ1_КиДТ2 = 8Т_ИЗМ (2) - 5Тг_к и выбрать из них максимальное по абсолютной величине ДТ_тах;

- вычислить основную приведенную погрешность по формуле (3): YaT~ (ДТтах' 100)/ (Т_тах - T_mj_n) %.

Результаты поверки считать положительными, если пределы допускаемых значений основной приведенной погрешности измерений разности температур уд? приборов ИТ2513 и ИТ2516 находятся в пределах

±0,5% для ИТ2513; ± 0,01 % для ИТ2516.

• 8.3.7 Определение основной приведенной погрешности измерений при работе в комплекте с преобразователями с унифицированными выходными сигналами

  • 8.3.7.1 Основная приведенная погрешность ур измерений температуры или какой-либо другой неэлектрической величины Р измерителями, предназначенными для работы в комплекте с преобразователями этих величин в унифицированный выходной сигнал постоянного тока i (или напряжения и), определяется сравнением значений величины Р_и3м, измеренных проверяемым прибором при контрольных значениях силы тока i_K (напряжения w_K) на входе прибора, и значениями той же величины Р_к, следующими из линейных зависимостей:

Рк⁼Р_тт⁺гк(Ртах-РгШп)^ для диапазона токов от 0 до 5 мА;

Рк=Р_тт+(1к-4)(Ртах-Р_тщ)/\6 Для диапазона токов от 4 до 20 мА;            (4)

Рк⁼Ртт⁺и_к(Р_тах-Р_гтп)/\^ для диапазона напряжений от 0 до 10 В.

Контрольные значения входных токов i_K и напряжений и_к соответствуют значениям:

(5)

• 8.3.7.2 Определение основной приведенной погрешности ур при работе прибора с преобразователем с «токовым» выходом проводить следующим образом:

• 1) подсоединить в соответствии с РЭ "токовый" вход поверяемого прибора к источнику тока по схеме рисунка 1 и включить питание;

• 2) по истечении 15 минут установить на входе прибора значение i_K=i_mm, контролируя величину силы тока мультиметром на эталонном сопротивлении R_K, и через 5 секунд снять показания Р_и3м прибора;

• 3) вычислить значение Р_к по формулам (4) и (5) для Ac tmin'}

• 4) повторить указанные операции для двух других контрольных значений токов i_K по п. 8.3.7.1;

• 5) для каждого из трех полученных показаний Р_изм вычислить разности A=P_UiM-P_K, выбрать из них максимальную по абсолютной величине \_тах и вычислить основную приведенную погрешность ур по формуле (6):



(6)

Результаты поверки считать положительными, если значения основной приведенной погрешности измерений ур не превышает пределов, указанных в таблице 3, пункт 3.

• 8.3.7.3 Определение основной приведенной погрешности ур при работе прибора с преобразователями с выходом от 0 до 10В

Подсоединить в соответствии с РЭ выход (0-10) В компаратора напряжений РЗООЗ с входом поверяемого прибора, включить питание прибора и через 15 минут выполнить операции РЭ по выбору требуемого диапазона значений измеряемой величины Р.

Установить на входе прибора значение и_к = и_тт =0 и через 5 секунд снять показания Рим прибора.

Вычислить значение Р_к по формулам (4) и (5) для и_к = u_min.

Повторить измерения для двух других контрольных значений и_к.

Для каждого из трех полученных измерений Р_изм вычислить разности Д = Р_изм - Р_к, выбрать из них максимальное по абсолютной величине Д_тах и вычислить основную приведенную погрешность ур (%) по формуле (7):

УР =(^_max^0)/(Pmax-Pmin) %•

Результаты поверки считать положительными, если значения основной приведенной погрешности измерений ур не превышают пределов, указанных в таблице 3, пункт 3.

• 8.3.8 Определение основной приведенной погрешности преобразования входного сигнала прибора в унифицированный выходной сигнал тока или напряжения для приборов с аналоговым выходом

  • 8.3.8.1 Поверяемый прибор предназначен для работы с термопреобразователями сопротивления или (и) с термоэлектрическими преобразователями (термопарами). Измеряемая величина - температура Т.

Диапазону значений температуры (Т_тах -Tmtn) на входе прибора соответствует диапазон значений силы тока (/) (от 0 до 5 мА или от 4 до 20 мА) или диапазон напряжений (и) (от 0 до 10 В) на аналоговом выходе прибора.

Значения Т и i должны быть связаны линейной зависимостью:

i = (Т - T_min)-5/(T_max - T_min) для диапазона токов от 0 до 5 мА и

i = 4 + (Т - T_min)-16/(T_max - Tmtn) для диапазона токов от 4 до 20 мА          (8)

и = (Т - Tmi^SKTmax - Tmin) для диапазона напряжений от 0 до 10 В.

Основная приведенная погрешность у/ представляет собой величину отклонения зависимости "температура - ток" или "температура - напряжение" от линейной и определяется разностью значений выходного тока i_U3M, измеренных при контрольных значениях температуры Т_к, и значениями того же тока i_K (напряжения и_к), следующими из линейной зависимости (4).

Контрольные значения сигналов Тк соответствуют значениям:

• 8.3.8.1.1 Определение основной приведенной погрешности yi проводить в следующей последовательности:

• 1) подключить в соответствии с РЭ к аналоговому выходу нагрузку по схеме рисунка 2, а ко входу - имитатор ПП и включить питание;

• 2) установить на входе прибора значение сигнала, соответствующее T_min, и через 15 секунд снять показания с мультиметра и вычислить значение выходного тока i_u3M или напряжения и_и3м',

• 3) вычислить значения i_K (14) по формулам (4) и (5) для T_K=T_min,

• 4) повторить указанные операции для двух других контрольных значений Т_к (Т_ср,

• 5) для каждого из трех полученных показаний i_U3M (w^) вычислить разности A⁼iu3M-i>< (Д⁼иизм -и_к), выбрать из них максимальное по абсолютной величине А_тах и вычислить основную приведенную погрешность у/ по формулам (9):

  (9)

У1 (^max'^-Wty^jmax ~ imin) Yi =(^max-100)/(w_max - U_mln) %.

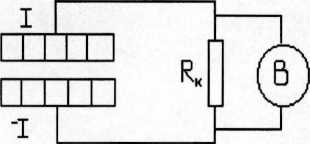

В - мультиметр 34401А

R_K - мера электрического сопротивления Р 3030 номиналом 100 Ом для случая « токового» выходного сигнала.

R_K = оо при выходном сигнале от 0 до 10 В.

Рисунок 2 - Схема подсоединения приборов для определения // измерителей

Результаты поверки считать положительными, если значения у/ основной приведенной погрешности преобразования температуры в ток от 0 до 5 мА, от 4 до 20 мА или напряжение от 0 до 10 В находятся в пределах ± 10 %.

• 8.3.8.2 Поверяемый прибор имеет "аналоговый" вход и предназначен для работы с преобразователями с унифицированным выходным сигналом постоянного тока от 0 до 5 мА, от 4 до 20 мА и напряжения от 0 до 10 В

Прибор преобразует выходной сигнал ПП в унифицированный выходной сигнал постоянного тока от 0 до 5 мА, от 4 до 20 мА и напряжения от 0 до 10 В.

• 8.3.8.2.1 Основная приведенная погрешность уц преобразования представляет собой величину отклонения зависимости "выходной сигнал - входной сигнал " от линейной и определяется величиной разности значений выходного сигнала i_K (и*), измеренных при контрольных значениях входного тока 1_К (напряжения V_K), и значениями того же сигнала, следующими из линейной зависимости (таблица 4). Контрольные значения 1_К (К) должны быть равными:

Imint                                             Vmin>

Icp~ Imin + 0,5 (Imax ~ Imin)>              Vcp ~ Vmin + 0,5 (V_max — И_т1ц),

I max-                                          Vmax-

Таблица 4

• 8.3.8.2.2 Определение основной приведенной погрешности уц проводить в следующей последовательности:

Подключить в соответствии с РЭ к аналоговому выходу нагрузку по схеме рисунка 2, а ко входу одного из каналов - источник тока (источник напряжения) и включить питание.

Установить на входе прибора значение I_min (V_min ) и через 15 секунд снять показания с мультиметра u_H3M или вычислить значение выходного тока 1_Изм⁼ u_H3m/Rk- Вычислить значения i_K (u_K) по формулам таблицы 4 для I_K=I_min ( У_к⁼Утт )•

Повторить указанные операции для двух других контрольных значений I_K (V_K).

Для каждого из трех полученных показаний i_U3M (и_изм) вычислить разности Д=г_ваи-/_К (Д=н_МЭЛ4-и_к), выбрать из них максимальное по абсолютной величине А_тах и вычислить основную приведенную погрешность у//по формуле (10):

Yu =(А_тах-100)/(z_max - i_min) %    или                                          (10)

Yll ^—(Дтах’100)/(w_max - Umin) %.

Результаты поверки считать положительными, если значения уп находятся в пределах ±10 %.

• 8.3.9 Определение основной приведенной погрешности измерений влажности у для приборов ИТ2522 проводить путем сравнения показаний "сухого" Т_сух и "влажного" Т_вл термометров при контрольных значениях влажности Н_к, равных 22, 56 и 93 % (Т_сух=Ю0 °C, Т_вл =65 °C, 85 °C и 98 °C соответственно) для случая двух типов градуировок: 50М, PtlOO.

Основную приведенную погрешность у_н определяют в следующей последовательности:

• 1) подсоединить к прибору (согласно РЭ) питание и два магазина сопротивлений (Р4831) на соответствующие входы;

• 2) включить питание, по истечении 15 минут выполнить необходимые операции по конфигурированию прибора;

• 3) набрать на магазинах сопротивлений величины, соответствующие 7^=100 °C, Т_вл =65 °C (Н=22 %) и снять с прибора показания Н_изм',

• 4) последовательно повторить указанные операции для других значений Н_к и сравнить полученные показания с табличными значениями Н_табл (приложение А, таблица А.1),

• 5) вычислить разности АН = Н_таб_л-Н_изм и выбрать из них максимальное по абсолютной величине значение Д_тах и вычислить основную погрешность у по формуле (11):

/я=Д_отах 100 °/₀/(H_max-H_min).                                                  (11)

Результаты поверки считать положительными, если значения у_н находятся в пределах ± 3%.

8.4 Определение приведенной погрешности ус срабатывания регулирующего устройства

• 8.4.1 Определение приведенной погрешности срабатывания при измерении температуры проводят при настройке прибора на термопреобразователь сопротивления 100П

• 8.4.1.1 Приведенную погрешность срабатывания регулирующего устройства определяют при двух пороговых значениях температуры:

Т/=0,^(Ттах -T_min) + T_min ;

T2=0,75(T_max -Tmin) + T_min .

Момент срабатывания регулирующего устройства определяют по включе-нию/выключению сигнального светодиода в схеме рисунка 3 (для реле) или рисунка 4 (для симистора).

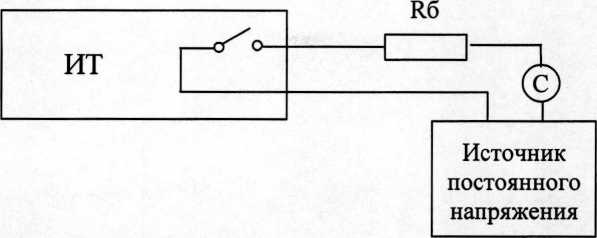

ИТ - поверяемый прибор с реле

Источник напряжения 10 В - типа Б5-45

R6 - балластное сопротивление 3,3 к, 0,5 Вт С - светодиод типа АЛ307

Рисунок 3

R6

о 6

-ЗОВ 50Гц

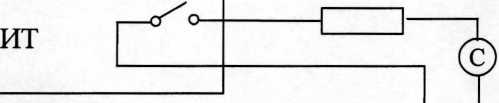

ИТ - поверяемый прибор с симистором

R6 - балластное сопротивление 3,3 к, 0,5 Вт

С - светодиод типа АЛ307

Рисунок 4

Подключить к одному из каналов поверяемого прибора магазин сопротивлений, собрать с реле или симистором (далее - реле), соответствующим выбранному каналу, цепь, изображенную на рисунке 3 или 4, и включить питание.

Включить питание, через 15 минут выполнить необходимые операции по конфигурированию прибора, настроив его на работу с термоэлементом 100П. Установить значение зоны возврата (гистерезиса) равным нулю.

В соответствии с РЭ установить нижнее пороговое значение Тi для реле и перевести прибор в режим индикации текущих значений измеряемой величины.

Установить значение входного сигнала, соответствующее Т«Ть

Трижды, плавно увеличивая значение входного сигнала до момента срабатывания реле, определить действительное среднее арифметическое значение Ti*, соответствующее моменту срабатывания и вычислить разность A=Tj-Ti*.

Повторить описанные операции для значения Тг. Из полученных значений А выбрать максимальное по абсолютной величине А_шах и вычислить приведенную погрешность срабатывания у_с по формуле (12):

у(Т)_с =(А_тах • 100)/(Т_тах - T_min ) %.

Результаты поверки считать положительными, если значения у(Т)_с не превышают пределов допускаемой основной погрешности измерений.

• 8.4.1.2 При измерении влажности Н путем сравнения показаний "сухого" и "влажного" термометров прибором ИТ2522 определение приведенной погрешности срабатывания регулирующего устройства проводить при пороговых значениях влажности

Н,=25 % (Т_вл = 8 °C, Т_сух = 14 °C) и

Нг = 75 % (Т_вл = 11,5 °C, Тсух = 14 °C) в следующей последовательности.

Подсоединить к измерителю (согласно РЭ) питание и два магазина сопротивлений (№ 1 и № 2 - сухой и влажный термометры соответственно) на соответствующие входы, включить питание, через 15 минут выполнить необходимые операции по конфигурированию прибора, настроив его на работу с термоэлементом РП00. Установить значение зоны возврата (гистерезиса), равным нулю.

Установить пороговое значение H=Hi и перевести прибор в режим индикации текущих значений Н, набрать на магазинах сопротивлений величины, соответствующие Т_сух=Т_вл=14 °C (Н=100 %).

Трижды, плавно уменьшая значения на магазине сопротивления № 2 до момента срабатывания регулирующего устройства, определить действительное среднее арифметическое значение Т_вл*, соответствующее моменту срабатывания.

Определить, пользуясь психрометрической таблицей Приложения А, значение Hi*, соответствующее Т_вл* и вычислить разность Hi - Hi*=AHi.

Повторить описанные операции для порогового значения Н=Н2 и вычислить разность Нг - Н2*=ДН2.

Из полученных значений разностей выбрать максимальное ДН_тах по абсолютной величине и вычислить приведенную погрешность срабатывания регулирующего устройства по формуле (13):

у(Н)_с = 100 %AH_max/(H_max-H_rain)= |ДН|_тах%.                              (13)

Результаты поверки считать положительными, если значения у(Н)_с не превышают пределов допускаемой основной погрешности измерений.

8.5 Определение приведенной погрешности срабатывания сигнализации ИТ2512, ИТ2513, ИТ2516, ИТ2518

• 8.5.1 Определение приведенной погрешности срабатывания сигнализации при выходе измеряемой температуры за заданные пределы в приборах ИТ2512, ИТ2516, ИТ2518 проводят для одного из каналов при контрольных значениях температур

Ti-0,25(T_max - T_min)/+Tmin и

Т₂=0,75(Т_тах ^_T_mi_n)/+T_mi_n

Подсоединить к прибору (согласно РЭ) питание и магазин сопротивлений к одному из каналов, включить питание, через 15 минут выполнить необходимые операции по конфигурированию прибора, настроив его на работу с термоэлементом 1 ООП.

Задать в память прибора верхнее Тг и нижнее Т i пороговые значения температуры в выбранном канале и перевести прибор в рабочий режим.

Установить величину сопротивления на входе прибора, соответствующую какой-либо температуре Т в интервале Ti <Т<Тг.

Трижды, увеличивая (уменьшая) величину сопротивления на входе прибора до момента мигания соответствующего светодиода, определить по индикатору фактические средние арифметические значения Тг* ( Ti*), соответствующие моменту срабатывания сигнализации.

Вычислить разности температур

Д1=Т1-Т1*;

Д₂=Т₂-Т₂*.

Из полученных значений А выбрать максимальное по абсолютной величине А_тах-Вычислить приведенную погрешность срабатывания ус по формуле (14): Yc=(А_тах • 100)/(Т_тах - T_min) %•                                                  (14)

Результаты поверки считать положительными, если значения ус приведенной погрешности срабатывания сигнализирующего устройства не превышают пределов допускаемой основной погрешности измерений.

• 8.5.2 Определение приведенной погрешности срабатывания у_с сигнализации ИТ2513 о превышении заданной разности температур.

Определение приведенной погрешности срабатывания сигнализации проводить при двух значениях разности температур: ATki=Ti-T2=1 °C и ДТк2=Тз-Т4=100 °C при Ti=l 1 °C, Тг=10 °C, Тз=400 °C и Т4=300 °C, где Ti (Тз) и Т2 (Т4) -температуры на входе соответственно первого и второго каналов.

Подсоединить к прибору (согласно РЭ) питание и магазины сопротивлений, включить питание, через 15 минут выполнить необходимые операции по конфигурированию прибора, настроив его на работу с термоэлементом 100П.

Задать в память прибора разность температур Т1-Т2- 1 °C и перевести прибор в рабочий режим.

Установить на входе прибора значения сопротивлений R1 (первый канал) и R2 (второй канал), соответствующие температурам 7/=72=Ю °C, и перевести прибор в режим индикации температуры Т/.

Трижды, плавно увеличивая значение R1 до момента мигания светодиода, определить действительное среднее арифметическое значение 7/*, соответствующее моменту срабатывания индикации температуры Г/, и вычислить разность А=Т/*- T2-I.

Выполнить аналогичные операции для второго значения разности температур и вычислить разность A=7j*- Т4-ЮО.

Из полученных значений А выбрать наибольшее по абсолютной величине А,_иах и вычислить приведенную погрешность срабатывания у_с по формуле (15):

Ус =      100%)/(Т_тах -г_т/л).                                                (15)

Результаты поверки считать положительными, если значения ус приведенной погрешности срабатывания сигнализирующего устройства не превышают пределов допускаемой основной погрешности измерений.

9 Оформление результатов поверки

• 9.1 По результатам поверки составляется протокол.

• 9.2 Положительные результаты первичной и периодической поверок приборов оформляются выдачей свидетельства о поверке установленной формы.

• 9.3 В случае отрицательных результатов поверки прибор не допускается к применению, владельцу выписывается «Извещение о непригодности» или делается соответствующая запись в технической документации с указанием причин непригодности.

Ведущий научный сотрудник лаборатории 310 ФГУП «ВНИИФТРИ»

Приложение А

Таблица А.1 - Психрометрическая таблица относительной влажности Н воздуха в %
