Методика поверки «Электронный влагомер для измерения влажности древесины ЭВ-2К» (Код не указан!)

МИНИСТЕРСТВО 11РИБОРОСТРОЕШШ, СРЕДСТВ

АВТОМАТИЗАЦИИ И СИСТЕМ УПРАВЛЕНИЯ-

Электронный влагомер для измерения влажности древесины ЭВ—2В

ГОР. КАМО, АРМ. ССР

Заказ 22, т- 3000

СОДЕРЖАНИЕ

• 1. Техническое описание

• 2. Назначение

• 3. Технические данные

4- Комплектность

5. Конструкция и принцип работы 5

• 1. Инструкция по эксплуатации

• 2. Подготовка прибора к работе

• 3. Порядок работы

• 4. Методика измерения влажности

древесины

• 4. 1. Измерение локально!? влажности

4. 2. Измерение перепада влаж

• 5. План расположения элементов схемы влагомера ЭВ—2К

ЧАСТЬ I. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

• 1. НАЗНАЧЕНИЕ

Электронный влагомер ЭВ—2К предназначен для измерения абсолютной влажности пиломатериалов, .заготовок деталей и изделий из химически необработанной древесины сосны, ели,

осрезы, дуба, оука па предприятиях деревообра.батывающ-зй нромьтшленности,. в строителе-стн-?, он ^производствах и на других предприятиях, иптоязующих древесину,

Приоор предназначен для жг пользования, как в закрытых помещениях, так и на открытии воздухе в неагрессивной среде при температуре от +10 С до 35°С и относительной влажности 65:±15%.

2- ТЕХНИЧЕСКИЕ ДАННЫЕ

• 2.  1. Пределы измерения по влажности для древесины

сосны,

а) на первом диапазоне от 7% до 22%

б) на втором диапазоне от 22% до 60%-

Шкала прибора отградуирована в процентах влажности по древесине сосны Для остальных' пород прилагается переводная таблица 1.

2, 2. Основная абсолютная погрешность прибора, по сравнению с методом определения влажности древесины по ГОСТ 11486—6Е. г с оно внедрения электродов датчика на глубине не более 10зш от поверхности должна быть:

а) не более +2% абсолютной в пределе от 7%

до 12% действительной .влажности.       _г

б) не более+3% абсолютной в пределе от 12% до 30% действительней влажности.

в) не нормируется в пределе от 30% до 60% действительной влажности.

Б указанную погрешность укладывается 85% измерений* Под действительной влажностью понимается влажность определенная но ГОСТ 11486—65.

2.  3. Переводные таблицы составлены и погрешность га

рантируется для древесины сухопутной доставки, произрастающий в Европейской части СССР. Для древесины других районов произрастания или другого способа доставки переводные таблицы составляются потребителем по методике изложенной в настоящей инструкции

2.  4. -При отклонении температуры измеряемой древеси

ны от +20°С в пределах рабочих температур, указанных в разделе вносится поправка (см. табл. 2, настоящей инструкции).

2.  5- Время измерения с момента внедрения электродов

датчика в древесину не более 10 сек.

2.  6. Прибор питается от сети переменного напряжения

22Or4z1O^o/o, частотой 5Огц4-2°/о

J1 римечакие:   По просьбе заказчика нрж' -у может быть

наготовлен на напряженно питания 127в.

2 7. Напряж •«ляпе па п-ь:х датжжа хоз постоянного тока.

2. 8. Потребляемая мощность прибора но более 7 ва. %2- 9. Габаритные размеры прибора 265 X147 X 97мм.

2. 10. Вес прибора 2,6 кг.

• 3. КОМПЛЕКТНОСТЬ

  1 шт.

  10 шт.

  1 экз.

  • 1 экз

  • 2 шт.

  1 шт.

• 1. Электровла гомер ЭВ—2К

• 2. Запасные иглодержателя с иглами

3 II а с и о р т

• 4. Техническое они сайке и инструкция по

эксплуатации

• 5. Предохранители

• 6. Лампа ЭМ—8

  Примечанием

  Иглодержатели предохранители и лампа входят в ЗИП индивидуальный.

4. КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ Влагомер ЭВ—2К использует косвенный метод измерения, оснований на зависимости электрического сопротивления древесины от ее влажности. Прибор представляет собой переносный двухдцапазонпый измеритель сопротивления со специальным датчиком, внедряемым вдревеенну.

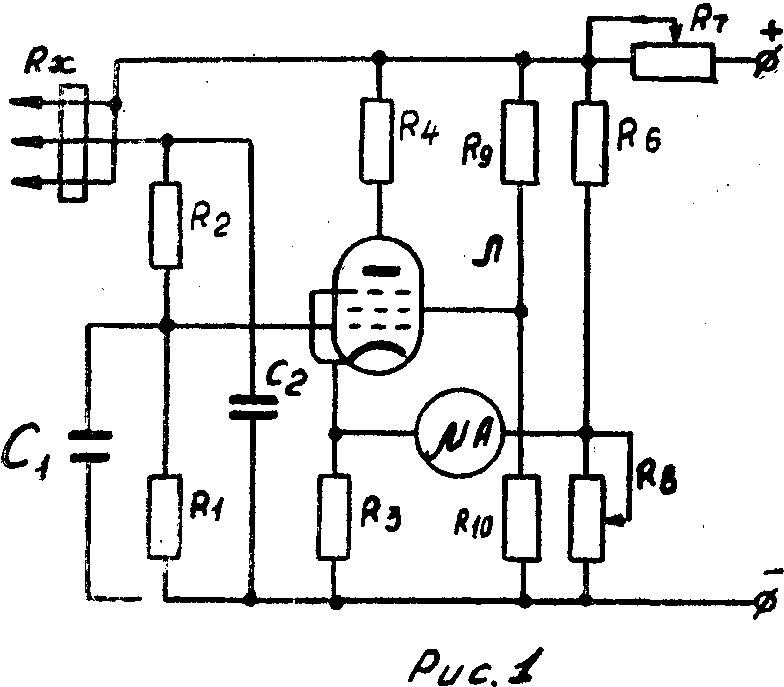

На первом диапазоне измерения прибор выполнен по схеме лампового омметра (рис. 1) Сопротивление древесины Rx резисторы Ri и R2 образуют делитель, напряжение на выходе которого измеряется ламповым вольтметром, выполненным по мостовой схеме на лампе ЭМ—8. К выходу усилителя подключен показывающий прибор (микроамперметр на 50 ма).

Для настройки пуля усилителя используется переменный резистор Rs (установка «ШН»). Калибровка усилителя осуществляется измерением анодного наиряжния переменным резистором R7 (установка «КШ»), при закороченном датчике (нажатой кнопке «КШ»).

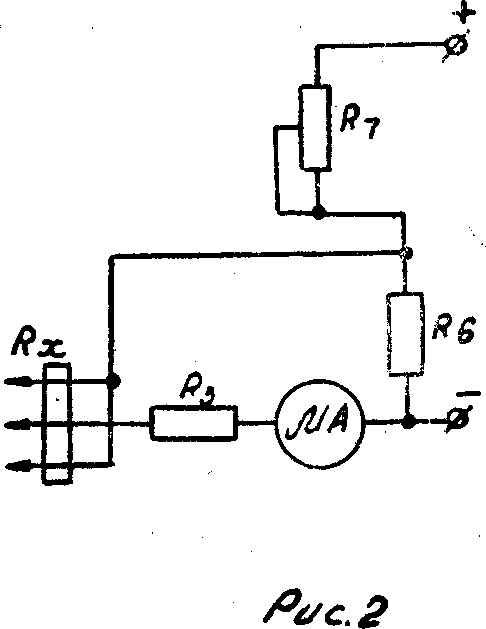

На втором диапазоне прибор выполнен по схеме последовательного магнитозлсктрического омметра, питаемого с делителя напряжения, состоящего из резисторов. R7 и Кб (рис. 2). Калибровка прибора (установка нуля омметра) осуществляется изменением напряжения питания переменным резистором R7 при закороченном датчике.

Переключение пределов измерения осуществляется переключателем «В» (см, схему прибора). (Приложение 4)-

Блок питания прибора состоит из понижающего трансформатора, двух выпрямителей с фильтрами и стабилизатора анодного напряжения, выполненного на полупроводниковых диодах Д 814.

ЧАСТЬ II. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

• 1. ПОДГОТОВКА ПРИБОРА К РАБОТЕ

1.  1. Приборы, взятые со склада и после транспор

тировки, должны быть выдержаны в помещении с температурой 20±5°С в течение 24 часов.

1. 2. После длительного хранения прибор должен быть включен в сеть и прогрет в течение 2 часов.

Г 3. Установить прибор в горизонтальное положение и присоединить заземление к клемме «земля».

1. 4. До включения прибора совпадение стрелки с отметкой «НШ» шкалы стрелочного индикатора и в случае необходимости установить ее с помощью корректора-

1. 5. С помощью шнура включить прибор в сеть с напряжением, указанным на приборе.

1. 6. Прогреть прибор в течение 15 минут.

1. 7 Выбрать необходимый диапазон измерения прибора и установить переключатель диапазонов «В» в нужное положение.

1.  8. Установить стрелку показывающего прибора на от

метку «НШ» шкалы прибора, поворачивая ручку резистора установка «НШ» (только при работе на первом диапазоне)-

1.  9. Наажть кнопку «КШ» и установить стрелку прибо

ра па отметку «КШ» шкалы прибора, поворачивая ручку резистора «установка «КШ».

• 1.  10. Если при отпущенной кнопке «КШ», стрелка прибора не устанавливается на отметку «НШ», операции по п. п-1. 8и1. 9 повторить (только при работе на первом диапазоне).

ПОРЯДОК РАБОТЫ

• 2.  1- После подготовки прибора к работе внедрить иглы датчика в древесину.

Иглы датчика должны внедряеться вдоль волокон в здоровую древесину.

2- 2. После успокоения стрелки прибора^ но не.более чем через 10 секунд после внедрения игл датчика произвести отсчет с точностью до 0,1% при показании прибора 12%, с точ-ностыо до 0,2% при показа пнях прибора от 12% до 30% и с точностью до 1% при показания'; прибора более 30%.

2  3. Перевести показания прибора во влажность древе

сины данной породы по переводной таблице, помещенной на крышке прибора п в таблице 1.

Значения влажности д ля показаний прибора, не указанных в таблице, вычисляются по формуле:

N₂.W!    *.

W₂=-----— .

Где ^N2—показание прибора

Nj—ближайщее к N₂ табличное значение показаний прибора

Ni—ближайшее к N₂ табличное значение покиданной породы, соответствующее показанию прибора Nj

W2—влажность древесины данной породы, измерения прибором^

Таблица 1

ПЕРЕВОДНАЯ ТАБЛИЦА ПОКАЗАНИЙ ВЛАГОМЕРА ПРИ ИЗМЕРЕНИИ ВЛАЖНОСТИ ДРЕВЕСИНЫ РАЗЛИЧНЫХ ПОРОД

-7

по формуле:

W₃ = W₂—a(t-20)

W2—влажность древесины данной породы, измере

ния прибором

t—температура древесины при измерении

а—температурная поправка на 1°С по табл. 2

Таблица 2

• 3. МЕТОДИКА ИЗМЕРЕНИЯ ВЛАЖНОСТИ ДРЕВЕСИНЫ

При измерении влажности древесины влагомером, ЭВ—2К необходимо учитывать, что влажность измеряется в зоне внедрения электродов датчика на глубине не более 10мм от поверхности. Так как на электропроводность древесины оказывают больше влияние и могут исказить результаты измерений дефекты строения древесины и пороки, такие как сучки, трещины, смоляные карманы, водослой, гниль, синева и другие, измерения следует производить на здоровых участках древесины. Кроме того на результаты измерения оказывает влияние неравномерность свойств древесины, неравномерность распределения слоей и перепады влажности по сечению и длине материала. Для устранения влияния последнего необходимо производить измерения в нескольких участках сортамента по длине, ширине и толщине материала, а также не производить измерения на участках местного поверхностного увлажеиия древесины

3.  1: Измерение локальной влажности

Для получения достоверных результатов рекомендуется выбрать здоровые участки древесины без видимых дефектов п производить три измерения внедряя иглы в соседние слой дре-

весины (линия, соединяющая иглы, должна распологаться вдоль волокон) на растоянии 3—5мм по тиране материала, значение локальной влажности в этой зоне применяется среднее из двух наиболее близких показаний.

3. 2. Измерение перепада влажности по сечению и определение средней влажности сортаментов

Для определения перепада влажности по сечению материала и средней влажности в данном сечение необходимо из сортамента вырезать образец размером 50мм вдоль волокон. Измерить локальную влажность поверхности секции с двух сторон образца (рис. 4, расколоть образец по линии измерения поверхностной влажности и произвести необходимое количество локальных измерений во внутренних слоях древесины в обоих половинах образца внедряя иглы вдоль волокон пара-лельно пласти.

В случае необходимости определить перепад влажности по ширине сортамента образец может быть расколот на большее число частей. Измерения производятся аналогично После этого вычисляется отдельно средняя влажность поверхностных и вну трен вых сл оев .

Средняя влажность секции онредлеяется как их полусумма- Результат откругляется до 0,1%.

Для определения средней влажности сортамента необходимо определить влажность 3—5 образцов по длине доски. Если перепад влажности по сечению не превышает 3—4% можно не вырезать дополнительные образцы, а определять только поверхностную влажность но длине доски и результаты откорректировать на перепад влажности по сечению, полученный в вырезанном образце.

• 4. МЕТОДИКА ПОВЕРКИ ПРИБОРА НА ОБРАЗЦАХ ДРЕВЕСИНЫ

Не реже одного раза в год, а также в случае возникновения сомнений в правильности показаний прибора потребитель-ям необходимо поверять влагомер на образцах древесины. Такая поверка необходима также Европейской части СССР в сплавной древесины.

Поверка производится ну тем сличения результатов измерения влажности образцов древесины влагомеров и методом высушивания но ГОСТ 11486—65.

4. 1. Подготовка образцов

Необходимо подготовить шы:ть групп образцов, с влажностью 8±1%, 11±1%, 141.1%, 19±2%, 24±2%, 28±2%.

Величина влажности определяется методом высушивания по-ГОСТ 11486—65. Каждая группа должна содержать пе менее 10 образцов одной породы взятых из разных досок толщиной -10мм, представляющих древесину данного района произрастания я удовлетворяющих указанным ниже требованиям. Из отобранных досок вырезается по одному образцу размером 50X50 Х40мм (50мм вдоль волокон), на растояшш иэ менее 50 см от торца и 50мм из средины ширины доски).

Образцы вырезаются из участка здоровой древесины но имеющий дефектов и пороков.

4’ 2. Измерение влажности

С помощью влагомера, имеющего не проссроченный выпускной аттестат или свидетельство о государственной поверке и неповрежденное клеймо ОТК завода или госповеркп, определяется перепад влложности по толщине образца. Измерения производится при температуре 20±5°С, на температуру вводится поправка’

В образцах, используемых для поверки, перепад влажности по толщине и между влажностью разных иластей образца не .должен превышать 1% для влажности меньше 12% и 2% для влажности больше 12%. Из этих образцов для поверки берутся те, у которых разница в любой паре из 6 измерений влажности средних слоев будет не более, чем указано выше удя перепада влажности.

Результаты измерения перепада влажности заносится в журнал по прилагаемой форме. Из этой половины образцов, в которой три измерения в средней зоне дают меньшее расхождение, выкалывается проба для определения влажности методом высушивания, и в примечании рабочего журнала указывается, из какой половины взята проба иа определение влажности по ГОСТ.

Проба размером 20ХЮХЮмм выкалывается из участка установки игл влагомера и помещается в бюкс.

Определение действительной влажности прооы производится в соответсвии с ГОСТ 1148а — 6а. Взвешивание бюксов и бюксов с пробами производится с точностью до 0,001г. Высушивание производится в сушильном шкафу при температуре 103±2°С до постоянного веса. Первое взвешивание двух, трех контрольных бюксов производится через 5 часов после по мсщеппя образцов в нагретый шкаф- Последующи? взвешивав ня производится через 1 час сушки- Высушивание продолжается до тех пор пока два последовательных взвешивания кнт^рольных бюксов с пробами дадут расхождение не более 0JJ02! ,. по не больше 10 часов-

Результат определения действительной влажности заносится в рабочий журнал. По полученным результатам определяется в каждом измерении величина погрешности влагомера по сравнению с методом определения влажности по ГОСТ 11486—65 и записывается в рабочий журнал. Погрешность вычисляется по формуле:

A%₌₌W₂—V/д

Где: W₂—влажность центральных слоев образца данной породы, измеренная прибором.

—действительная влажность ио ГОСТ 11486—65.

Влагомер считается годным, если в пределе действительной влажности от 7% до 12% не менее 12% до 30% не менее 85% измерений уложатся в погрешность ±3%. В противном случае необходимо произвести корректировку переводной таблицы.

• 5. КОРРЕКТИРОВКА ПЕРЕВОДНОЙ ТАБЛИЦЫ

Если необходима корректировка переводной таблицы, полученные при поверки результаты измерений наносятся на график, где по оси абписс отложена действительная влажность по ГОСТ 11486—65, а по оси ординат влажность по прибору.

Через семейство точек производится плавная кривая так, чтобы выше и ниже ее было примерно одинаковое количество точек. По полученной кривой определяется действительные значения влажности, соответствующие оцифрованным отметкам шкалы и составляется градуировочная таблица-

6 ПЕРИОДИЧЕСКАЯ ПОВЕРКА

Периодически, не реже одного раза в год, по электрическим характеристикам влагомер проверяется в органах комитета стандартов, мер и измерительных приборов при Совете Министров СССР.

Определение основной погрешности влагомера по соыро-

- 12 -

тййлёнпю й вариации показаний на тех диапазонах измерения, для поверки которых имею гея образцовые меры и магазины производится путем сличения показаний поверяемого влагомера (значение сопротивлений, которые соответствуют оцифрованным отметкам шкалы стрелочного указателя приведены в таблицах 3 и 4) на всех оцифрованных отметках рабочей части шкалы со значениями соответствующих образцовых* мер (магазинов) сопротивлений, подключаемых к электродам датчика, влагомера в качестве измеряемого объекта.

В качестве образцовых сопротивлений могут использоваться магазины сопротивлений Р400—1шт. и Р403—1 шт, Р404— 1 шт. Р405-—1 шт., Р4.07—1 шт. и РЗЗ—1 шт.

Для определения погрешности влагомера по сопротивлению следует применять меры (магазины) сопротивлений с допустимой погрешностью в пять раз меньшей погрешности влагомера. Допускаются применение мер (магазинов) с погрешностью превышающей значение, но н.е более чем в два раза: при этом необходимо введение поправок к их показаниям.

Применяемый при поверке магазин сопротивлений Должен допускать возможность измерения сопротивления не превышающим 1,0 значения допустимой для поверяемого влагомера погрешности.

К образцовой мере или магазину сопротивлений, если oinv ио допускают достаточно тонкой регулировки, можно дойбавит^ рогулируеммую мору меньшего значения Точность добавляв^-мой меры должна быть такой, чтобы в результате общая погрешность составной меры не превышала указанной выше. Определение основной погрешности влагомера производится в следующем порядке. К электродам датчика влагомера подсоединяют образцовое сопротивление. Постенеино изменяя сопротивление па образцовом магазине, добываются установки стрел кп указателя на поверяемую отметку шкалы, подводя стрелку к этой отметке с начала с одной, затем с другой стороны. Оба найденные для каждой оцифрованной точки значения образце вон меры записываются в журнал. Погрешность вычисляют на наибольшей (по абсолютисту значению) разности между значениями сопротивлении для каждой поверяемой точки шкалы указанных измеряемого образцового сопротивления, получен из результатов измерении.

Получение результаты но сопротивлению не должны про-

— 13 -

вышать допуск, указанный в таблицах 3 и 4. Вариацию пока* заний влагомеров вычисляют по разности между значениями меры,, соответствующими одной и той же поверяемой отметке и полученными при определении основной погрешности, или по разности показаний влагомера, соответствующих одному и тому же значению меры и полученных при указанных выше условиях.

Кроме поверки по сопротивлению потребитель, эксплуатирующий прибор, должен не реже одного раза в год поверять влагомер на образцах древесины по методике, изложенной в настоящей инструкции.

__________ Таблица 3

сопротивления (ом) “Т28.10^Т1 ' 3,38.10¹⁰ 1,03.10¹⁰ 3.67.10⁹ 1,51.10® 6,8910®

5,03.10⁷

1,70.10⁷ 6,65.10® 2,92.10®

нения сопротивления (ом)

“(2,29—0,74) 10^й (5,66-2,06).10¹⁰ (1,63-0,671).10*° (5,46—2,54).10⁹ (2,12—1,09).10⁹ (9,33-5,14).10⁸ (2,57-1,17).10⁸ (7,17-3,57).10⁷ (2,32-1,27 ).1О⁷ (8,70—5,13).10® (3,69-2,33). 10®

Таблица 4

5ора на II диапазоне

22

24

26

28

30

35

40

50

60

сопротивления (ом)

* 2,9240®

1,43-10®

7,90.10^s

4,94.10®

3,49.10^s

2,20.10^s

1,5010^s

1,00.10^s

7,50-10⁴

рованных отметках шкалы, и допустимые погрешности прибора приведены в таблице 3. Погрешность магазина сопротивлений должна быть в 3—5 раз меньше допустимой погрешности прибора.

2. Подготовку шкалы осуществить изменением величины сопротивления в цепи сетки лампы R¹⁰.

3 После ремонта, при необходимости, составить таблицу поправок к показаниям шкалы.

4. В случае вскрытия прибора заводская гарантия на него теряется.

• 8. ПОРЯДОК ХРАНЕНИЯ

Кроме поверки по сопротивлению потребитель, эксплуатирующий прибор должен их храаить в закрытом помещений при температуре окружающего воздуха от +5°С до 4-35°С с относительной влажностью, до 80% при- отсутствии коррозийной среды.

• 9. ТРАНСПОРТИРОВАНИЕ

Перевозка влагомеров, упакованных в ящики, может про-заводиться любым видом транспорта с обязательной защитой от попадания на ящики влаги или атмосферных осадков.
