УТВЕРЖДАЮ

директор

Панов

^^2018 г.

Газоанализаторы ДИСК-ТК

МЕТОДИКА ПОВЕРКИ

Приложение Е к Руководству по эксплуатации ЛНПК2.840.001 РЭ

с изменением №2 г. Москва

2018

Настоящая методика поверки распространяется на газоанализаторы ДИСК-ТК и устанавливает методику их первичной поверки при выпуске из производства и после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

    Наименование операции

    Номер пункта методики поверки

    Обязательность проведения операции при поверке

    первичной

    периодической

    1 Внешний осмотр

    6.1

    +

    +

    2 Проверка герметичности газовых каналов

    6.2

    +

    +

    3 Проверка электрического сопротивления изоляции

    6.3

    +

    +

    4 Опробование

    6.4

    +

    +

    5 Определение основной приведенной погрешности

    6.5

    +

    +

    6 Идентификация программного обеспечения и оценка влияния на метрологические характеристики средства измерений

    6.6

    +

    +

  • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, поверка прекращается.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки применяют эталонные и вспомогательные средства, указанные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование, тип, марка эталонного средства измерений или вспомогательного средства поверки, ГОСТ, ТУ или основные технические и (или) метрологические характеристики (MX)

6.5

Баллоны с ПГС в соответствии с приложением Б

6.2

Баллон с газообразным азотом особой чистоты ГОСТ 9293-74

6.5

Мультиметр цифровой Fluke мод. 287

6.3

Мегомметр М 4100/3 ГОСТ 23706-79. Диапазон измерений 0-500 МОм, напряжение 500 В.

6

Барометр-анероид контрольный М67 по ТУ 2504-1797-75, цена деления 1 мм рт.ст.

6

Психрометр аспирационный МБ-4М по ГОСТ 6353-52, диапазон измерений относительной влажности (10-100) %

6

Термометр ТЛ-2 ГОСТ 215-73. Диапазон измерения (0-55) °C; погрешность измерения ± 1 %.

6.2,6.5

Трубка поливинилхлоридная (ПВД) 8x1,6 мм по ТУ6-19-272-85.

6

Секундомер СДС ПР-1-2-010 ГОСТ 5072-79, класс точности 2; цена деления 0,5 с, ёмкость шкалы счетчика 15 мин

6.2

Манометр деформационный образцовый типа МО, модель 11202 по ТУ 25.05-1664-74, класс точности 0,4, верхний предел измерений 2,5 кгс/см2

6.2

Вентиль запорный 10Э7 по ТУ6-86 5Г4.463.025 ТУ, dy=10 мм

6.2,6.5

Стабилизатор давления газа СДГ-100 по   ТУ6-87   5К2.256.003 ТУ,

Рвх = 12-150 кгс/см2, Рвых = 0,5-10 кгс/см2

6.5

Стабилизатор расхода газа СРГ-23Ж по ТУ6-84 5К0.256.003 ТУ, значение расхода по воздуху 16 л/ч, давление на входе (0,02-0,04) МПа, точность поддержания расхода 2,5 %;

Примечания

  • 1) Все средства поверки должны иметь действующие свидетельства о поверке.

  • 2) Допускается использование других средств поверки, метрологические характеристики

которых не хуже указанных.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 При проведении поверки соблюдают следующие требования безопасности:

  • - помещение, в котором проводится поверка, должно быть оборудовано приточновытяжной вентиляцией;

  • - в процессе поверки должна быть исключена возможность образования взрывоопасных смесей;

  • - при работе с баллонами под давлением должны выполняться требования техники безопасности в соответствии с “Правилами устройства и безопасной эксплуатацией сосудов, работающих под давлением” (ПБ 10-115-96), утвержденными Госгортехнадзором России 18.04.95;

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1  При проведении поверки соблюдают следующие условия:

  • - температура окружающей среды, °C............................................................................20±5

  • - относительная влажность воздуха, %...........................................................................30*80

  • - атмосферное давление, кПа...........................................................................................84,0 - 106,7

  • - напряжение питания переменного тока частотой (50± 1) Гц, В..................................220± 11

  • - отсутствие механических воздействий.

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1  Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • 1) Проверить комплектность газоанализатора в соответствии с паспортом на газоанализатор;

  • 2) Ознакомиться с руководством по эксплуатации газоанализатора и подготовить его к работе;

  • 3) Проверить наличие паспортов и сроки годности газовых смесей в баллонах под давлением;

  • 4) Баллоны с ПГС должны быть выдержаны в помещении для поверки не менее 24 часов;

  • 5) Подготовить к работе эталонные и вспомогательные средства поверки, указанные в разделе 2, в соответствии с требованиями их эксплуатационной документации.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1  Внешний осмотр
  • 6.1.1 При внешнем осмотре устанавливают соответствие следующим требованиям:

  • - отсутствие внешних повреждений корпуса, влияющих на работоспособность газоана

лизатора;

  • - отсутствие повреждений линий питания.

  • - исправность органов управления и четкость надписей на лицевой панели газоанализатора;

  • - соответствие маркировки приборов требованиям нормативных документов на газоанализатор;

  • - пломбы не должны быть нарушены;

Результаты внешнего осмотра газоанализатора считают положительными, если они соответствуют перечисленным выше требованиям.

6.2 Проверка герметичности газовых каналов
  • 6.2.1 При проведении проверки герметичности газового канала газоанализатор предварительно отключают от сети питания.

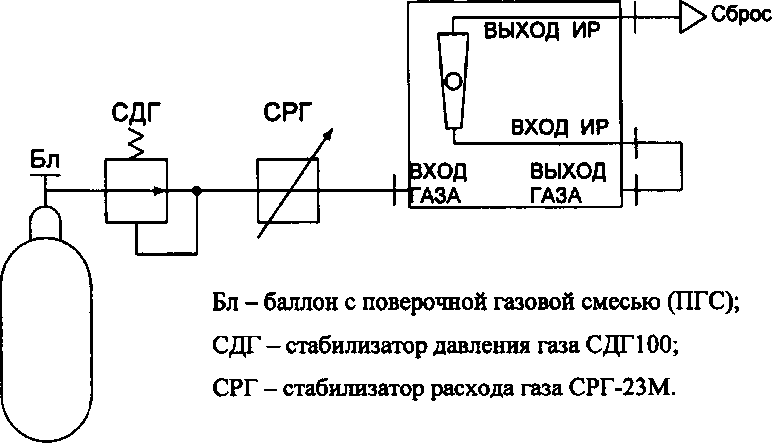

  • 6.2.2 Собирают пневматическую схему проверки герметичности газового канала в соответствии с рисунком В.1. Длина соединительных трубок между запорным вентилем и входом газоанализатора ВХОД ГАЗА, между выходом газоанализатора ВЫХОД ГАЗА и входом индикатора расхода ВХОД ИР, выходом индикатора расхода ВЫХОД ИР и манометром должна быть не более 0,3 м.

  • 6.2.3 Открывают запорный вентиль и баллон, устанавливают стабилизатором давления газа избыточное испытательное давление (196±5) кПа [(2,00±0,05) кгс/см2]. Давление контролируют по манометру. Закрывают баллон и запорный вентиль. Через 1 минуту фиксируют давление Pi. Через 6 мин после закрытия баллона фиксируют давление Рг.

  • 6.2.4 Газоанализаторы считаются выдержавшими испытание, если в процессе испытаний падение избыточного испытательного давления (Р1-Р2) за 5 мин составляет не более 1 % избыточного испытательного давления Рь

6.3 Проверка сопротивления изоляции.
  • 6.3.1 Проверку проводят мегомметром М 4100/3. Электрическое питание газоанализатора должно быть отключено.

  • 6.3.2 Мегомметр подключают к замкнутым между собой контактам цепи питания и корпусом газоанализатора.

  • 6.3.3 Через 1 мин после приложения испытательного напряжения величиной 500 В по шкале мегомметра фиксируют величину сопротивления изоляции.

  • 6.3.4 Результаты проверки считаются положительными, если измеренное значение сопротивления изоляции газоанализатора не менее 40 МОм.

6.4  Опробование
  • 6.4.1 Опробование газоанализатора исполнения ДИСК-ТК,

  • 6.4.1.1 При опробовании газоанализатора проводят проверку в соответствии с указаниями таблицы 3.

Таблица 3

Операции

Пример сообщения на дисплее

Включить тумблер «СЕТЬ» газоанализатора

|Прогрев :  21 мин

После прогрева газоанализатор должен выйти в режим "ИЗМЕРЕНИЕ"

С помощью кнопок « ▲ » или « ▼ » выбрать в рабочем меню следующие режимы работы:

  • - установка порога 1;

  • - установка порога 2;

  • - проверка выходного тока и сигнализации;

- наработка;

  • - установка выходного тока.

Ш    0,026%

Порог 1   97,25 %

Порог 2     откл.

Проверка * 97,50 %|

Наработка = 5917 6ч

Ток Вых   0-5 мА

С помощью кнопок « А » или « V » выбрать в рабочем меню режим работы ПОРОГ 1

Нажатием кнопки «РЕД» активизировать знакоместа в сообщении или отключить сигнализацию

С помощью кнопок « ▲ » или « ▼ » отредактировать сообщение

Нажать кнопку «ВВОД»

Порог 1   9 7,25 %

Мигание соответствующего знакоместа или сообщение

Порог 1    откл^

Смена знаков активизированного знакоместа.

Мигание активизированного знакоместа прекращается.

  • 6.4.1.2 Результаты опробования считают положительными, если:

  • - на дисплее не отображается информация об отказах, отсутствует сообщение "НЕИСПРАВНОСТЬ”;

  • - в режиме "Измерение" на дисплее газоанализатора индицируется химическая формула и содержание определяемого компонента;

  • - органы управления газоанализатора функционируют в соответствии с Руководством по эксплуатации ЛНПК2.840.001.

  • 6.4.2 Опробование газоанализатора исполнения ДИСК-ТК-01

  • 6.4.2.1 При опробовании проводят настройку и проверку функционирования газоанализатора согласно пунктам 2.1, 2.2 раздела «Использование по назначению» руководства по эксплуатации ЛНПК2.840.001-01 РЭ.

  • 6.4.2.2 Результаты опробования считаются положительными, если:

-операции, приведённые в разделе «Использование по назначению» руководства по эксплуатации ЛНПК2.840.001-01 РЭ, проходят без отказов;

- органы управления газоанализатора функционируют в соответствии с руководством по эксплуатации ЛНПК2.840.001-01 РЭ.

6.5 Определение основной приведенной погрешности
  • 6.5.1 Допускается определять основную приведённую погрешность только для рабочего (используемого) диапазона изменения выходного тока (0-5) мА или (4-20) мА.

Для исполнения ДИСК-ТК-01 допускается определять основную приведённую погрешность только для рабочих (используемых) диапазонов измерений.

  • 6.5.2 Для определения основной приведенной погрешности газоанализатора собирают пневматическую схему в соответствии с рисунком В.2.

  • 6.5.3 Перечень ПГС для проведения испытаний приведен в таблице Б.1.

  • 6.5.4 Для исполнения ДИСК-ТК.

Выбрать в рабочем меню режим «Установка диапазона выходного тока» и установить диапазон изменения выходного тока (0 - 5) мА. Подключить к контактам 1 и 5 вилки ТОК ВЫХОДА измерительный резистор сопротивлением 2,5 кОм. Падение напряжения на измерительном резисторе измерять вольтметром.

  • 6.5.5 Для исполнения ДИСК-ТК-01.

  • 1) Установить диапазон изменения выходного тока (0-5) мА:

ПАРАМЕТРЫ —ПАРАМЕТРЫ ВЫХОДНЫЕ —ВЫХОДНОЙ ТОК — -►♦Пароль «200» ->• ВЫХОДНОЙ ТОК ♦ 0-5 мА.

Подключить к контактам 1 и 5 вилки ТОК ВЫХ. измерительный резистор сопротивлением 2,5 кОм. Падение напряжения на измерительном резисторе измерять вольтметром.

  • 2) Отключить режим автоматического переключения диапазонов измерений:

ПАРАМЕТРЫ — ПАРАМЕТРЫ ВЫХОДНЫЕ — УПРАВЛЕНИЕ ШКАЛАМИ —АВТОМ. ПЕРЕКЛЮЧЕНИЕ -► АВТОМ. ПЕРЕКЛЮЧЕНИЕ *Отключено.

  • 3) Задать режим измерения бинарной газовой смеси:

ПАРАМЕТРЫ ПАРАМЕТРЫ ВЫХОДНЫЕ —> ЭКРАН Режим измерения —►Смесь: Бинарная.

  • 4) Для исполнения ДИСК-ТК-01 с несколькими диапазонами измерений задать диапазон измерений:

ПАРАМЕТРЫ — ПАРАМЕТРЫ ВЫХОДНЫЕ -► УПРАВЛЕНИЕ ШКАЛАМИ — РУЧНОЕ ПЕРЕКЛЮЧЕНИЕ -► * 0-5 % (Пример).

  • 6.5.6 Определение основной приведенной погрешности газоанализатора проводят при поочередной подаче на вход газоанализатора ПГС с расходом (15±1) л/ч (среднее положение поплавка по шкале встроенного индикатора расхода ±0,5 деление) в последовательности: № 1-2-3-2-1-3 и снятии показаний цифрового дисплея газоанализатора и вольтметра. Расход ПГС устанавливают с помощью стабилизатора расхода газа СРГ.

Считывание показаний проводить не раньше, чем через 5 мин после подачи ПГС, а при измерении объемной доли водорода в диапазоне от 50 до 100 % не менее чем через 10 мин после подачи ПГС.

Значение выходного токового сигнала газоанализатора 18ЫХ, мА определяют по формуле: авых

/вых — ~*ИЗМ9...............................................................................................(1)

где ивых - падение напряжение на измерительном резисторе при подаче i-той ПГС, мВ;

RH3M _ номинальное значение измерительного сопротивления, Ом.

По полученному значению выходного токового сигнала рассчитывают значение объемной доли определяемого компонента С,,% по следующей формуле:

.......................................................................(2)

•в ~‘н

где 1В, 1Н - верхний и нижний пределы диапазона выходного аналогового сигнала, мА;

Св, Сн - верхний и нижний пределы диапазона измерений, %

  • 6.5.7 По результатам каждого измерения рассчитывают основную приведенную по

грешность газоанализатора у, % по следующей формуле:

С,-С™ Свн

хЮО,

(3)

где

С, - результат измерений объемной доли определяемого компонента при подаче i-ой ПГС (полученный по цифровому дисплею газоанализатора и рассчитанный по выходному токовому сигналу), %;

Qfinc _ значение объемной доли определяемого компонента, указанное в паспорте

на i-ую ПГС, %;

Примечание - Для исполнений газоанализатора, при испытаниях которых используются эквивалентные ПГС, значения С^с рассчитывают по следующей формуле:

С/пгс0+К-С(экв,

(4)

где К0 - коэффициенты пересчета, значения которых приведены в таблице Б. 1;

С™в - значение объемной доли анализируемого компонента, указанное в паспорте на i-ую эквивалентную ПГС, %.

  • 6.5.8 Для исполнения ДИСК-ТК.

Выбрать в рабочем меню режим «Установка диапазона выходного тока» и установить диапазон изменения выходного тока (4 - 20) мА. Подключить к контактам 1 и 5 вилки ТОК ВЫХОДА измерительный резистор сопротивлением 500 Ом. Падение напряжения на измерительном резисторе измерять вольтметром.

  • 6.5.9 Для исполнения ДИСК-ТК-01

  • 6.5.9.1 Установить диапазон изменения выходного тока (4-20) мА: ПАРАМЕТРЫ -> ПАРАМЕТРЫ ВЫХОДНЫЕ -► ВЫХОДНОЙ ТОК -► ♦Пароль «200» -► ВЫХОДНОЙ ТОК * 4-20 мА.

Подключить к контактам 1 и 5 вилки ТОК ВЫХ. измерительный резистор сопротивлением 500 Ом. Падение напряжения на измерительном резисторе измерять вольтметром.

  • 6.5.10 Выполнить пп. 6.5.6, 6.5.7.

  • 6.5.11 Результаты определения основной приведенной погрешности считают положительными, если вычисленные значения основной приведенной погрешности в каждой точке поверки не превышают значений, указанных в таблице А. 1.

6.6 Идентификация программного обеспечения и оценка влияния на метрологические характеристики средства измерений

Для идентификации ПО и проверки уровня защиты ПО от непреднамеренных и преднамеренных изменений проверить соответствие следующих заявленных идентификационных данных программного обеспечения таблицам 4 и 5:

  • - наименование ПО;

  • - идентификационное наименование ПО;

  • - номер версии (идентификационный номер) ПО;

  • - цифровой идентификатор ПО (контрольная сумма исполняемого кода);

  • - алгоритм вычисления цифрового идентификатора ПО.

Таблица 4 Идентификационные данные программного обеспечения исполнения ДИСК-

ТК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DISK2M.bin

Номер версии (идентификационный номер) ПО

V1.01

Цифровой идентификатор ПО

eaa8ffa71 lc9e85bdbd4687a03fc7458

Алгоритм вычисления цифрового идентификатора ПО

MD5

Таблица 5 - Идентификационные данные программного обеспечения исполнения ДИСК-

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

EH7000.01.01.hex

Номер версии (идентификационный номер) ПО

не ниже V01.01

Цифровой идентификатор ПО

Нет контрольной суммы

ТК-01

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1  При проведении поверки оформляется протокол результатов поверки, форма которого приведена в приложении Г.

  • 7.2  Газоанализаторы считаются годными к эксплуатации, если они удовлетворяют требованиям настоящего документа.

  • 7.3  Положительные результаты поверки оформляют свидетельством установленной формы.

  • 7.4  При отрицательных результатах поверки выдают извещение о непригодности, с указанием причин непригодности, установленной формы.

ПРИЛОЖЕНИЕ А

Перечень исполнений газоанализатора и пределы допускаемых основных приведенных погрешностей

Таблица А. 1

Анализируемый газ

Диапазон измерений

Пределы основной приведенной погрешности, + у %

Водород в азоте

от 0 до 0,5 %

5

от 0 до 1 %

4

от 0 до 2 %

2,5

от 0 до 3 %

2,5

от 0 до 5 %

2,5

от 0 до 10 %

2,5

от 0 до 20 %

2

от 0 до 40 %

2

от 0 до 60 %

2

от 0 до 80 %

2

от 0 до 100 %

2

от 40 до 60 %

2,5

от 40 до 80 %

2

от 50 до 80 %

2

от 60 до 80 %

2

от 50 до 100%

2

от 60 до 100 %

2

от 80 до 100 %

2

от 90 до 100 %

2,5

от 95 до 100 %

3

от 99 до 100 %

4

Водород в воздухе

от 0 до 1 %

4

от 0 до 2 %

2,5

от 0 до 3 %

2,5

от 0 до 4 %

2,5

Водород в диоксиде углерода

от 0 до 1 %

4

от 0 до 2 %

2,5

от 0 до 3 %

2,5

от 0 до 5 %

2,5

от 0 до 10 %

2,5

от 0 до 20 %

2

от 0 до 40 %

2

от 0 до 60 %

2

от 0 до 80 %

2

Продолжение таблицы А. 1

Анализируемый газ

Диапазон измерений

Пределы основной приведенной погрешности, ± у %

Водород в диоксиде углерода

от 0 до 100 %

2

от 50 до 100 %

2

от 60 до 100 %

2

от 80 до 100 %

2

от 90 до 100 %

2,5

от 95 до 100%

2

Гелий в воздухе

от 0 до 5 %

3

отО до 10%

3

от 0 до 100 %

2

от 90 до 100 %

2,5

от 95 до 100 %

5

Диоксид серы в азоте

от Одо 10%

2

от 0 до 20 %

2

Диоксид серы в воздухе

от Одо 10%

3

от 0 до 20 %

2

Диоксид углерода в азоте

от 0 до 10 %

3

от 0 до 20 %

2

от 0 до 30 %

2

от 0 до 40 %

2

от 50 до 100 %

2

от 80 до 100 %

2

от 90 до 100%

3

Метан в азоте

от Одо 100%

2

Гелий в азоте

от 0 до 2 %

4

от 0 до 5 %

3

от 0 до 10 %

2,5

от 0 до 20 %

2

от 0 до 40 %

2

от 0 до 100 %

2

от 60 до 100%

2

от 80 до 100 %

2

от 90 до 100%

2,5

от 95 до 100 %

5

Продолжение таблицы А. 1

Анализируемый газ

Диапазон измерений

Пределы основной приведенной погрешности, + у %

Аргон в азоте

от 0 до 10 %

3

от 0 до 20 %

2

от 0 до 40 %

2

от 0 до 100 %

2

от 60 до 100 %

2

от 80 до 100 %

2

Аргон в водороде

от 97 до 100 %

4

Аргон в воздухе

от 0 до 20 %

2

от 0 до 40 %

2

от 60 до 100 %

2

Аргон в кислороде

от 0 до 20 %

2

от 0 до 40 %

2

от 60 до 100%

2

Водород в кислороде

от 0 до 2 %

4

Кислород в водороде

от 0 до 1 %

4

Водород в аргоне

от 0 до 2 %

4

от 0 до 5 %

4

Гелий в аргоне

от 0 до 30 %

2

от 0 до 40 %

2

от 10 до 25%

2,5

от 80 до 100 %

2

Водород в хлоре

от 0 до 2 %

3

от 0 до 5 %

3

от 0 до 10 %

3

Водород в хлористом водороде

от 0 до 10 %

3

Водород в аммиаке

от 0 до 1 %

10

Азот в гелии

от 0 до 100 %

2

Таблица Б.1

ПРИЛОЖЕНИЕ Б

Перечень ПГС для проведения испытаний

Компонентный состав

Коэффициенты пере-

Наименование исполнения газоанализатора

Пределы допускаемого отклонения ПГС,%

Номер ГСО-ПГС по Госре-естру, ГОСТ,

Номинальное значение объемной доли определяемого компонента,

Пределы допускаемой относительной погрешности ПГС, %<лн.

ДИСК-ТК, h2+n2(0-0,5)%

1

n2

ГОСТ 9293-74

100

2

н2+n2

10259*2013

0,25

10

2,125

3

H2+N2

10259-2013

0,45

10

1,625

-

-

ДИСК-ТК, h2+n2(0-1)%

1

N2

ГОСТ 9293-74

100

2

H2+N2

10259-2013

0.5

5

и

3

h2+n2

10259-2013

0,9

5

1,48

-

-

ДИСК-ТК, h2+n2(0-2)%

1

N2

ГОСТ 9293-74

100

2

h2 + n2

10531-2014

1,05

5

1

3

h2+n2

10531-2014

1,8

5

1

ДИСК-ТК, h2+n2(0-3)%

1

N2

ГОСТ 9293-74

100

-

-

2

h2+n2

10531-2014

1,5

5

1

3

H2+N2

10531-2014

2,85

5

1

ДИСК-ТК, h2+n2(0-5)%

1

N2

ГОСТ 9293-74

100

-

-

2

H2+N2

10531-2014

2,5

5

1

3

h2+n2

10531-2014

4,9

5

1

-

ДИСК-ТК, h2+n2(0-10)%

1

n2

ГОСТ 9293-74

100

2

h2 + n2

10531-2014

5,0

5

1

3

H2+N2

10531-2014

9,8

5

1

ДИСК-ТК, h2+n2(0-20)%

1

N2

ГОСТ 9293-74

100

2

H2+N2

10531-2014

10,5

3

0,6

-

-

3

H2+N2

10531-2014

18

3

0,6

-

-

ДИСК-ТК, h2+n2(0-40)%

1

N2

ГОСТ 9293-74

100

-

-

2

H2+N2

10259-2013

20

5

0,759

3

h2+n2

10259-2013

36

5

0,472

__

-

ДИСК-ТК, h2+n2(0-60)%,

1

N2

ГОСТ 9293-74

100

-

2

H2+N2

10259-2013

30

5

0,52

-

-

3

H2+N2

10259-2013

54

5

0,328

-

-

ДИСК-ТК, h2+n2(0-80)%

1

N2

ГОСТ 9293-74

100

-

-

2

H2+N2

10259-2013

40

5

0,44

-

-

3

H2+N2

10259-2013

72

5

0,193

-

-

ДИСК-ТК, h2+n2(0-100)%

1

N2

ГОСТ 9293-74

100

-

-

2

h2+n2

10259-2013

50

5

0,44

-

-

3

h2+n2

10259-2013

90

1,5

0,193

ДИСК-ТК, h2+n2(40-60)%

1

h2 + n2

10259-2013

41

5

0,432

-

2

h2+n2

10259-2013

50

5

0,36

-

-

3

H2+N2

10259-2013

57

5

0,304

-

-

ДИСК-ТК, h2 + n2(40-80)%

1

h2+n2

10259-2013

42

5

0,424

-

-

2

h2+n2

10259-2013

60

5

0,28

-

-

3

H2+N2

10259-2013

76

1,5

0,178

-

-

Продолжение таблицы Б Л

Наименование исполнения газоанализатора

№ ПГ С

Компонентный состав ПГС

Номер ГСО-ПГС по Госре-естру, ГОСТ, ТУ

Номинальное значение объемной доли определяемого компонента, % (об.)

Пределы допускаемого отклонения ПГС,% отн.

Пределы допускаемой относигель-ной погрешности ПГС, %отн.

Коэффициенты пересчёта

Ко.% (об)

к

ДИСК-ТК,

h2+n2, (50 - 80)%

1

h2+n2

10259-2013

53

5

0,336

-

-

2

h2+n2

10259-2013

65

5

0,24

-

-

3

h2+n2

10259-2013

76

1,5

0,178

-

-

ДИСК-ТК, h2+n2(60-80)%

1

h2 + n2

10259-2013

61

5

0,272

-

-

2

h2+n2

10259-2013

70

5

од

-

-

3

h2+n2

10259-2013

76

1,5

0,178

-

-

диск-тк,

H2+N2, (50-100)%

1

h2+n2

10259-2013

53

5

0,336

-

-

2

h2+n2

10259-2013

75

5

0,160

-

-

3

h2+n2

10259-2013

95

0,15

0,1

-

-

ДИСК-ТК,

Нг+ЬЬ, (60-100)%

2

h2+n2

10259-2013

61

5

0,272

-

-

3

Hz + Nz

10259-2013

75

5

0,160

-

-

1

h2+n2

10259-2013

95

0,15

0,1

-

-

ДИСК-ТК,

H2+N2, (80-100)%

1

h2+n2

10259-2013

81

1,5

0,159

-

-

2

h2+n2

10259-2013

90

и

0,126

-

-

3

h2+n2

10259-2013

99,5

-

-

-

-

ДИСК-ТК,

H2+N2, (90-100)%

1

h2+n2

10531-2014

91

0,5

0,1

-

-

2

h2+n2

10259-2013

95

5

0,1

-

-

3

h2+n2

10259-2013

99,5

-

-

-

-

ДИСК-ТК,

Hz+N2,

(95-100)%

1

h2+n2

10530-2014

95,5

0,5

0,04

-

-

2

h2+n2

10530-2014

97,5

0,5

0,04

-

-

3

h2+n2

10259-2013

99,5

-

-

-

-

ДИСК-ТК,

H2+N2, (99-100)%

1

n2+h2

10255-2013

0,92

5

1,48

100

-1

2

n2+h2

10255-2013

0,60

5

и

100

-1

3

h2 + n2

10259-2013

99,5

-

-

-

-

Продолжение таблицы Б.1

Компонентный состав ПГС

Коэффициенты пересчёта

Наименование исполнения газоанализатора

Номер ГСО-ПГС по Госре-естру, ГОСТ, ТУ

Номиналь

ное

Пределы

значение

допускае

объемной

мого от

доли опре

клонения

деляемого

пгс,%

компонен

ОТН.

та, % (об.)

Пределы допускаемой относительной погрешности ПГС, %отн.

%(об)

1

Н2 + воздух синтетический

10531-2014

0.18

5

1,5

-0,122

1

ДИСК-ТК Н2 + воздух, (0-1)%

2

Н2 + воздух синтетический

10531-2014

0,62

5

1,5

-0,122

1

3

Н2 + воздух синтетический

10531-2014

1.07

5

1

-0,122

1

1

Н2 + воздух синтетический

10531-2014

0.23

5

1,5

-0,122

1

ДИСК-ТК, Н2+ воздух, (0-2)%

2

Н2 + воздух синтетический

10531-2014

5

1

-0,122

1

3

Н2 + воздух синтетический

10531-2014

2.00

5

1

-0,122

1

ДИСК-ТК,

1

Н2 + воздух синтетический

10531-2014

0,30

5

1,5

-0,122

1

Н2 + воздух, (0-3)%

2

Н2 + воздух синтетический

10531-2014

1,60

5

1

-0Д22

1

3

h2+n2

10531-2014

3,20

5

1

0,389

0,983

ДИСК-ТК,

1

Н2 + воздух синтетический

10531-2014

0,32

5

1,5

-0,122

1

Н2+воздух, (0-4)%

2

Н2 + воздух синтетический

10531-2014

2,10

5

1

-0,122

1

10531^014

^4j2(^e

0389

0J83

ДИСК-ТК,

1

СОг

ГОСТ 8050-85

100

_

_

н2+со2,

2

Н2 + СО2

10330-2014

0,51

5

1,5

-

-

(0-1)%

3

Н2 + СО2

10330-2014

0,95

5

1,48

-

ДИСК-ТК,

1

СОг

ГОСТ 8050-85

100

-

Н2+СО2,

2

Нг + СОг

10531-2014

1

5

1

-

-

(0-2)%

3

Н2 + СОг

10531-2014

1,9

5

1

-

-

ДИСК-ТК,

1

СО2

ГОСТ 8050-85

100

-

-

-

Н2 + СО2,

2

Н2 + СОг

10531-2014

U

5

1

-

-

(0-3)%

3

Нг + СОг

10531-2014

2,9

5

1

-

ДИСК-ТК,

1

СО2

ГОСТ 8050-85

100

н2+со2,

2

Н2 + СО2

10531-2014

5

1

-

-

(0-5)%

3

Н2 + СОг

10531-2014

4,9

5

1

-

-

ДИСК-ТК,

1

СОг

ГОСТ 8050-85

100

-

-

-

н2+со2,

2

Нг + СОг

10531-2014

5,0

5

1

-

-

(0 -10) %

3

Н2 + СОг

10531-2014

9,8

5

1

-

-

ДИСК-ТК,

1

СО2

ГОСТ 8050-85

100

-

-

н2+со2,

2

Н2 + СО2

10330-2013

10

5

1,063

-

-

(0-20)%

3

Н2 + СО2

10330-2013

18,5

5

0,672

-

-

Продолжение таблицы Б. 1

Наименование исполнения

Компонент-

Номер ГСО-ПГС по Госре-естру, ГОСТ, ТУ

Номинальное значение объемной доли определяемого компонента, % (об.)

Пределы допускаемого отклонения ПГС,% отн.

Пределы допускаемой

Коэффициенты пересчёта

газоанализатора

ПГС

ный состав ПГС

VI HkA/iTl w W* ной погрешности ПГС, %отн.

Ко, % (об)

К

ДИСК-ТК,

1

СО2

ГОСТ 8050-85

100

Н2+ СО2,

2

Нг + СОг

10330-2013

20

5

0,603

(0-40)%

3

Нг + СОг

10330-2013

38,5

5

0,452

ДИСК-ТК,

I

СОг

ГОСТ 8050-85

100

-

-

Нг+СОг,

2

Нг + СОг

10330-2013

30

5

0,52

(0-60)%

3

Нг + СОг

10330-2013

57

5

0,304

ДИСК-ТК,

1

СОг

ГОСТ 8050-85

100

Н2+СОг,

2

Нг + СОг

10330-2013

40

5

0,44

(0-80)%

3

Н2 + СО2

10330-2013

75

5

0,16

ДИСК-ТК,

1

СОг

ГОСТ 8050-85

100

Нг + СОг,

2

Нг + СОг

10330-2013

50

5

0,36

-

(0-100)%

3

Нг + СОг

10330-2013

95

1,5

0,1075

-

-

ДИСК-ТК,

1

Нг + СОг

10330-2013

52

5

0,344

-

-

Н2 + СОг,

2

Нг + СОг

10330-2013

75

и

0,1815

-

-

(50-100)%

3

H2 + CO2

10330-2013

99,5

0,5

0,1

-

-

ДИСК-ТК,

1

Нг + СОг

10330-2013

62

5

0,264

-

-

Нг+СОг,

2

Нг + СОг

10330-2013

80

и

0,163

-

-

(60-100)%

3

Нг + СОг

10330-2013

99,5

0,5

0,1

-

-

ДИСК-ТК,

1

Нг + СОг

10330-2013

81

1,5

0,159

-

-

Н2+СО2,

2

Нг + СОг

10330-2013

90

1,5

0,126

-

-

(80-100)%

3

Н2 + СО2

10330-2013

99,5

0,5

0,1

-

-

ДИСК-ТК,

1

Нг + СОг

10531-2014

91

0,5

0,1

-

-

Нг+СОг,

2

Нг + СОг

10531-2014

95

0,5

0,1

-

-

(90 -100)%

3

Нг + СОг

10531-2014

99,5

0,05

0,02

-

-

ДИСК-ТК,

1

СОг+ Н2

9742-2011

4,5

0,5%абс.

0,8

-

-

Н2 + СОг,

2

СОг+Нг

9742-2011

3,0

0Д%абс.

0,8

-

-

(95-100)%

1025^013

^99^^

1

Воздух синтетический

ТУ 6-21-5-82

100

-

-

-0,120

1

ДИСК-ТК, Не + воздух, (0-5)%

2

Не + Воздух синтетический

10324-2013

2,5

5

1,4

-0,120

1

3

Не + Воздух синтетический

10324-2013

4,5

5

1,32

-0,120

1

1

Воздух синтетический

ТУ 6-21-5-82

100

-

-

-0,118

1

ДИСК-ТК, Не+воздух, (0-10)%

2

Не + Воздух синтетический

10324-2013

5,0

5

1,29

-0,118

1

3

Не + Воздух синтетический

10324-2013

9,6

5

1,09

-0,118

1

Продолжение таблицы Б Л

Наименование исполнения

№ пгс

Компонент-

Номер ГСО-ПГС по Госре-естру, ГОСТ, ТУ

Номинальное значение объемной доли определяемого компонента, % (об.)

Пределы допускаемого отклонения ПГС,% 0TH.

Пределы допускаемой относительной погрешности ПГС, %О1Н.

Коэффициенты пересчёта

газоанализатора

ный состав ПГС

Ко, % (об)

к

1

Воздух синтетический

ТУ 6-21-5-82

100

-

-

-0,130

1

ДИСК-ТК, Не + воздух, (0-100)%

2

Не + Воздух синтетический

10324-2013

50,0

0,5

0,36

-0,130

1

3

Не + Воздух синтетический

10324-2013

95,0

-

-

-

-

1

Не + Воздух синтетический

10531-2014

90,4

0,5

0,10

-

-

ДИСК-ТК, Не + воздух, (90-100)%

2

Не + Воздух синтетический

10531-2014

95,0

0,5

0,10

-

-

3

Не + Воздух синтетический

10531-2014

99,9

0.05

0.02

-

-

1

Не + Воздух синтетический

10531-2014

95,2

0,5

0,10

-

-

ДИСК-ТК, Не + воздух, $5-100)%

2

Не + Воздух синтетический

10531-2014

97,3

0,5

0,10

-

-

3

Не + Воздух синтетиче-

10531-2014

99,9

0.05

0.02

-

-

ДИСК-ТК,

SO2+N2

1

N2

ГОСТ 9293-74

100

-

-

2

SO2+N2

10545-2014

5

4

0,4

-

-

(0-10)%

3

SO2 + N2

10545-2014

9,7

4

0,4

-

-

ДИСК-ТК, SO2+N2

1

N2

ГОСТ 9293-74

100

-

-

-

2

SO2 + N2

10342-2013

10

5

1,063

-

-

(0-20)%

3

SO2 + N2

10342-2013

19

5

0,649

-

-

Продолжение таблицы Б Л

Наименование исполнения

Xs

Компонент

Номер ГСО-ПГС по Гпспе-

Номинальное значение nfvk PU ют tt

Пределы допускав-

МГ1Т¥Ъ ЛГГ_

Пределы допускаемой

Коэффициенты пересчёта

газоанализато

ный состав

XXX V* 1XV X WUV

UvDVMuvH

MUIV 1Лв

ра

пгс

ПГС

естру, ГОСТ,

доли опреде

клонения

ной погреш

Ко,

Г**

ТУ

ляемого

ПГС,%

ности ПГС,

%

К

компонента,

опт

%слн.

(об)

%(об.)

ДИСК-ТК, вОг+воедх (0-10)%

1

SO2+ воздух синтетический

10342-2013

1,0

5

1,49

0,419

0,996

2

SO2+ воздух синтетический

10342-2013

5,4

5

1,28

0,419

0,996

3

SO2+ воздух синтетический

10342-2013

10,0

5

1,07

0,419

0,996

ДИСК-ТК, SO2+воздух (0-20)%

ДИСК-ТК,

CO2+N2 (0-10)%

1

SO2+ воздух синтетический

10342-2013

1,5

5

1,46

0,419

0,996

2

SO2+ воздух синтетический

10342-2013

10,4

5

1,05

0,419

0,996

3

1

SO2+ воздух

синтетиче-

ски^^^^^^

N2

10342-2013

ГОСТ 9293-74

19,3

100

5

0,64

0,419

0,996

2

CO2 + N2

10241-2013

5

5

1,293

-

-

3

CO2 + N2

10241-2013

9,5

5

1,086

-

-

ДИСК-ТК,

CO2+N2

(0-20)%

1

N2

ГОСТ 9293-74

100

-

-

-

-

2

CO2 + N2

10241-2013

10

5

0,1063

-

-

3

CO2 + N2

10241-2013

19

5

0,649

-

-

ДИСК-ТК,

CO2+N2

(0-30)%

1

N2

ГОСТ 9293-74

100

-

-

-

-

2

CO2 + N2

10241-2013

15

5

0,833.

-

-

3

CO2 + N2

10241-2013

28

5

0,536

-

-

ДИСК-ТК,

CO2+N2

(0-40)%

1

N2

ГОСТ 9293-74

100

-

-

-

-

2

CO2 + N2

10241-2013

20

5

0,603

-

-

3

CO2 + N2

10241-2013

38

5

0,456

-

-

ДИСК-ТК,

CO2+N2

(50-100)%

1

CO2 + N2

10241-2013

53

5

0336

-

-

2

CO2 + N2

10241-2013

75

1,5

0,1815

-

-

3

CO2 + N2

10241-2013

97

1,5

0,1

-

-

ДИСК-ТК,

CO2+N2

(80-100)%

1

CO2 + N2

10241-2013

82

1,5

0,1556

-

-

2

CO2 + N2

10241-2013

90

и

0,126

-

-

3

CO2 + N2

10241-2013

99,5

0,5

0,1

-

-

ДИСК-ТК,

CO2+N2

(90-100)%

1

CO2 + N2

10241-2013

91

1,5

0,1223

-

-

2

CO2 + N2

10241-2013

95

1,5

0,1075

-

-

3

СО2

ГОСТ 8050-85

100

-

-

-

-

Продолжение таблицы Б.1

Коэффициенты пересчёта

Пределы допускаемого отклонения ПГС,%

Номер ГСО-ПГС поГосре-естру, ГОСТ, ТУ

Наименование исполнения газоанализатора

Компонентный состав ПГС

Номинальное значение объемной доли определяемого компонен-

Пределы допускаемой относительной погрешности ПГС, %отн.

ДИСК-ТК,

1

N2

ГОСТ 9293-74

100

CH4 + N2

2

CH4 + N2

10256-2013

50

5

036

IKAzJ /О

3

CH4+N2

10256-2013

99,5

0,5

-

-

ДИСК-ТК,

1

n2

ГОСТ 9293-74

100

_

_

Не+N2 (0-2)%

2

He + Nz

10324-2013

1

5

1,477

-

-

3

He + Nz

10324-2013

1,8

5

1,44

ДИСК-ТК,

1

n2

ГОСТ 9293-74

100

-

-

-

-

Не+N2 (0-5)%

2

He + N2

10324-2013

2,5

5

1,68

-

-

3

He + N2

10324-2013

4,5

5

13

-

-

ДИСК-ТК,

1

n2

ГОСТ 9293-74

100

-

-

-

-

He+Nz (0-10)%

2

He + Nz

10531-2014

5,0

5

1

-

-

3

He + N2

10531-2014

9,5

5

1

-

-

ДИСК-ТК,

1

n2

ГОСТ 9293-74

100

-

-

-

-

He+Nz (0-20)%

2

He + N2

10324-2013

10

5

1,06

-

3

He + N2

10324-2013

18

5

0,69

-

-

ДИСК-ТК,

1

n2

ГОСТ 9293-74

100

-

-

-

-

He+Nz (0-40)%

2

He + N2

10324-2013

20

5

0,6

-

-

3

He + Nz

10324-2013

36

5

0,472

-

-

ДИСК-ТК,

1

n2

ГОСТ 9293-74

100

-

-

-

-

He+Nz (0-100)%

2

He + N2

10324-2013

50

5

036

-

-

3

He + Nz

10324-2013

90

1,5

0,189

-

-

ДИСК-ТК,

1

He + N2

10324-2013

62

5

0,264

-

-

Не+ЬЬ (60-100)%

2

He + N2

10324-2013

80

5

0,163

-

-

3

He + N2

10324-2013

95

5

0,1075

-

-

ДИСК-ТК,

1

He + N2

10324-2013

81

13

0,1593

-

-

He+Nz (80-100)%

2

He + N2

10324-2013

90

1,5

0,126

-

-

3

He + N2

10324-2013

99,9

-

-

-

-

ДИСК-ТК,

1

He + Nz

10530-2014

90,5

0,5

0,1

-

-

He+Nz (90-100)%

2

He + N2

10530-2014

95,0

0,5

0,1

-

-

3

He + N2

10324-2013

99,9

-

-

-

-

ДИСК-ТК,

1

He + Nz

10531-2014

95,5

0,5

0,1

-

-

He+Nz (95-100)%

2

He + N2

10531-2014

97,5

0,5

0,1

-

-

3

He + N2

10324-2013

99,9

-

-

-

-

Продолжение таблицы Б Л

Наименование исполнения газоанализатора

№ пгс

Компонентный состав ПГС

Номер ГСО-ПГС по Госре-естру, ГОСТ, ТУ

Номинальное значение объемной доли определяемого компонента, % (об.)

Пределы допускаемого отклонения ПГС,% отн.

Пределы допускаемой относительной погрешности ПГС, %О1Н.

Коэффициенты пересчёта

Ко, % (об)

К

ДИСК-ТК, Ar+N(0-10)%

1

n2

ГОСТ 9293-74

100

-

-

-

-

2

At + N2

10320-2013

5

5

1,293

-

-

3

At + N2

10320-2013

9,5

5

1,086

-

-

диск-тк

Аг+N2 (0-20)%

1

N2

ГОСТ 9293-74

100

-

-

-

-

2

Ar + N2

10320-2013

10

5

1,063

-

-

3

At + N2

10320-2013

19

5

0,649

-

-

диск-тк Аг+N2 (0-40)%

1

N2

ГОСТ 9293-74

100

-

-

-

-

2

Ar + N2

10320-2013

20

5

0,603

-

-

3

At + N2

10320-2013

36

5

0,472

-

-

диск-тк

Ar+N2 (0-100)%

1

n2

ГОСТ 9293-74

100

-

-

-

-

2

At + N2

10320-2013

50

5

036

-

-

3

At + N2

10320-2013

99,5

0,5

0,1

-

-

диск-тк

Аг+Нз (60-100)%

1

At + N2

10320-2013

65

5

034

-

-

2

At + N2

10320-2013

80

1,5

0,126

-

-

3

At + N2

10320-2013

99,5

0,5

0,1

-

-

диск-тк

Аг+N2 (80-100)%

1

At + N2

10320-2013

82

1,5

0,1556

-

-

2

At + N2

10320-2013

90

1,5

0,126

-

-

3

At + N2

10320-2013

99,5

0,5

0,1

-

-

диск-тк

1

Н2+Аг

10259-2013

3

5

1385

-

-

Аг+Нг (97-100)%

2

Н2+Аг

10259-2013

1,5

5

1,454

-

-

3

Аг+Н2

10259-2013

99,5

0.5

0.1

-

-

диск-тк Аг +воздух синтетический

1

Воздух синтетический

ТУ 2114-008-53373468-2008

100

-

-

-

-

(0-20)%

2

Аг + воздух синтетический

10531-2014

10

5

1

-

-

3

Аг + воздух синтетический

10531-2014

18

3

0,6

-

-

диск-тк Аг + воздух синтетический

1

Воздух синтетический

ТУ 2114-008-53373468-2008

100

-

-

-

(0-40)%

2

Аг + воздух синтетический

10531-2014

20

3

0,6

-

-

3

Аг + воздух синтетический

10531-2014

38

3

0,4

-

-

Продолжение таблицы Б.1

Наименование исполнения газоанализатора

№ ПГС

Компонентный состав ПГС

Номер ГСО-ПГС по Госре-естру, ГОСТ, ТУ

Номинальное значение объемной доли определяемого компонента, % (об.)

Пределы допускаемого отклонения ПГС,% ста.

Пределы допускаемой относительной погрешности ПГС, %ота.

Коэффициенты пересчёта

Ко, % (об)

К

ДИСК-ПС, Аг + воздух синтетический (60-100)%

1

Аг + воздух синтетический

10531-2014

62

3

02

-

-

2

Аг + воздух синтетический

10531-2014

80

2

0,15

-

-

3

Аг + воздух синтетический

10531-2014

99.9

0.05

0.02

-

-

ДИСК-ПС, Аг +О2 (0-20)%

1

О2

10380-2013

99,9

2

Аг + Ог

10320-2013

10

5

1,063

-

-

3

Аг + Ог

10320-2013

19

5

0,649

-

-

диск-тк,

Аг+Ог

(0-40)%

1

Ог

ТУ 6-21-10-83

100

-

-

-

-

2

Аг + Ог

10320-2013

20

5

0,603

-

-

3

Аг + О2

10320-2013

38

5

0,456

-

-

ДИСК-ПС, Аг+Ог (60-100)%

1

Аг + О2

10531-2014

60,5

2

од

-

-

2

Аг + Ог

10531-2014

80

1

0,15

-

-

3

Не

10324-2013

99,9

-

-

-

-

ДИСК-ПС,

Н2 +Ог (0-2)%

1

О2

10380-2013

99,9

2

Нг+Ог

10380-2013

1

5

13

-

-

3

Н2 + Ог

10380-2013

1.9

5

и

-

-

ДИСК-ПС,

1

О22

10381-2013

0,11

10

2,475

-

-

Ог+Н2 /А 1 \ О/

2

Ог+Н2

10381-2013

0.5

10

и

-

-

(0—1)%

3

О22

10381-2013

0.9

5

13

-

-

ДИСК-ПС,

1

Аг

10259-2013

99,9

-

-

-

-

Нг+Аг

(0-2)%

2

Нг+Аг

10259-2013

1

5

1,477

-

-

3

Нг+Аг

10259-2013

1.9

5

1,4356

-

-

ДИСК-ПС,

1

Аг

10259-2013

99,9

-

-

-

-

Н2+Аг

(0-5)%

2

Нг+Аг

10259-2013

2.5

5

1,408

-

-

3

Нг+Аг

10259-2013

5

1302

-

-

ДИСК-ПС,

1

Аг

10259-2013

99,9

-

-

-

Не+Аг

2

Не + Аг

10324-2013

15

5

0,833

-

-

(0-30)%

3

Не + Аг

10324-2013

27

5

0,544

-

-

ДИСК-ПС

1

Аг

10259-2013

99,9

-

-

-

-

Не+Аг

2

Не + Аг

10324-2013

20

5

0,603

-

-

(0-40)%

3

Не + Аг

10324-2013

36

5

0,472

-

-

ДИСК-ПС,

1

Не + Аг

10324-2013

11

5

1,017

-

-

Не+Аг

2

Не + Аг

10324-2013

17

5

0,741

-

-

(10-25)%

3

Не + Аг

10324-2013

23

5

0376

-

-

Продолжение таблицы Б.1

Наименование исполнения газоанализатора

№ ПГС

Компонентный состав ПГС

Номер ГСО-ПГС по Госре-естру, ГОСТ, ТУ

Номинальное значение объемной доли определяемого компонента, % (об.)

Пределы допускаемого отклонения ПГС,% ста.

Пределы допускаемой относитель-ной погрешности ПГС, Нота.

Коэффициенты пересчёта

Ко, % (об)

К

ДИСК-ТК,

1

Не + Аг

10324-2013

82

1,5

0,1556

-

-

Не+Аг

2

Не + Аг

10324-2013

95

и

0,1075

-

-

(80-100)%

3

Не

10324-2013

99,9

-

-

-

-

ДИСК-ТК, Н2 + С1(0-2)%

1

Н2 + С12

10546-2014

0,1

10

и

2

Н2 + С12

10546-2014

1

5

1,0

3

Н2 + С12

10546-2014

1,8

5

1,0

ДИСК-ТК, Н2 + С1(0-5)%

1

Н2 + С12

10546-2014

0,1

10

13

-

-

2

Н2 + С12

10546-2014

2,5

5

1

-

-

3

Н2 + С12

10546-2014

4,8

5

1

-

-

ДИСК-ТК, Н2 + С1(0-10)%

1

Н2 + С12

10546-2014

0,1

10

13

-

-

2

Н2 + С12

10546-2014

5

5

1

-

-

3

Н2 + С12

10546-2014

9,8

5

1

-

-

ДИСК-ТК,

Н2 + НС1 (0-10)%

1

Н2 + НС1

10546-2014

0,1

10

13

2

Н2 + НС1

10546-2014

5

5

1

-

-

3

Н2 + НС1

10546-2014

9,8

5

1

-

-

ДИСК-ТК, h2+nh3(0-1)%

1

NH3

ГОСТ 6221-90

100

2

h2+n2

10531-2014

53

5

1

438

0,917

3

h2+n2

10531-2014

5

1

438

0,917

ЛИСК-ТТС

1

N2 + He

10254-2013

5

5

1,29

-

-

N2 +He,

2

N2 + He

10254-2013

50

5

036

-

-

(0-100)%

3

N2 + He

10254-2013

95

13

0,11

-

-

Примечания:
  • 1) Воздух синтетический - это смесь 20,9% кислорода и 79,1% азота.

  • 2) Азот газообразный особой чистоты в баллонах под давлением ГОСТ 9293-74.

  • 3) Аргон газообразный высокой чистоты в баллонах под давлением ТУ 2114-005-53373468-2006.

  • 4) Водород газообразный высокой чистоты в баллонах под давлением ТУ-2118-04-18136415-98-10-83.

  • 5) Воздух нулевой в баллонах под давлением ТУ 2114-008-53373468-2008.

  • 6) Гелий газообразный высокой чистоты в баллонах под давлением ТУ 0271-001-45905715-02.

  • 7) Диоксид углерода, сорт высший ГОСТ 8050-85.

  • 8) Кислород газообразный особой чистоты ТУ 6-21-10-83.

Изготовители и поставщики стандартных образцов состава газовых смесей должны иметь прослеживаемость к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2014.

ПРИЛОЖЕНИЕ В Схемы поверки

ВЫХОД ИР

ВХОД ИР

ВХОД     ВЫХОД

ГАЗА      ГАЗА

Бл - баллон с азотом ГОСТ 9293-74;

В - вентиль запорный 10Э7;

М - манометр типа МО, модель 11202, верхний предел измерения 2,5 кгс/см2;

СДГ - стабилизатор давления газа СДГ100.

Рисунок В.1 - Пневматическая схема проверки герметичности газового канала газоанализатора и газового канала индикатора расхода газа

Газоанализатор

Рисунок В.2- Пневматическая схема для определения основной приведённой погрешности

ПРИЛОЖЕНИЕ Г

ПРОТОКОЛ

поверки газоанализатора

Производитель_________________

Заводской №_________________________

Дата выпуска________________________

Дата поверки____

Проверка проведена с использованием поверочных газовых смесей, приготовленных и Аттестованных________________________________________________________

(когда и кем)

Условия поверки:

температура окружающего воздуха________________°C;

атмосферное давление____________________________кПа;

относительная влажность_________________________%.

РЕЗУЛЬТАТЫ ПОВЕРКИ

  • 1. Результаты внешнего осмотра_______________________

  • 2. Результаты опробования________________________________

  • 3. Результаты определения погрешности измерения.

    Анализируемый компонент

    Диапазоны измерений, % (об)

    Пределы допускаемой основной приведенной погрешности, %

    Максимальные значения основной приведенной погрешности, %

4. Заключение___________________

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Всего листов

Номер док-та

Подпись

Дата

изм.

зам.

новых

аннул.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
