В. Фёдоров

2021 г.

Государственная система обеспечения единства измерений Преобразователи температуры измерительные TCL Методика поверки

МЦКЛ.0305.МП

Москва

2021

1 Общие положения
  • 1.1 Настоящая методика распространяется на преобразователи температуры измерительные TCL (далее - ПТИ) и устанавливает методы и средства их поверки.

  • 1.2 ПТИ предназначены для измерений температуры различных сред с преобразованием измеренной температуры в выходной электрический непрерывный сигнал постоянного тока от 4 до 20 мА, пропорциональный измеренной температуре.

  • 1.3 Метрологические характеристики ПТИ приведены в таблице 1.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная   статическая   характеристика   (НСХ)

чувствительного элемента (RTD)!) ПТИ по МЭК 60751

Pt 100

Номинальное сопротивление RTD, Ro, Ом

100

Температурный коэффициент RTD, а, °C’1

0,00385

Диапазон измерений температуры, °C

от 0 до 100

Пределы допускаемого отклонения сопротивления RTD от НСХ в температурном эквиваленте (ARTD), °C

±(0,3 ± 0,005 |t|)

Пределы допускаемой основной абсолютной погрешности 2) трансмиттера, °C

±0,5

Пределы допускаемой дополнительной погрешности 2) трансмиттера, приведенной к интервалу измерений, вызванной отклонением температуры окружающего воздуха от 25 °C в диапазоне рабочих температур, %/°С

±0,005

Примечания: 1 - RTD, резистивный датчик температуры.

2 - Пределы допускаемой основной или дополнительной абсолютной погрешности ПТИ измерений температуры вычисляют по формуле

ДДОПУСК- + /д2   , д2

ППТИ ~ — N ^RTD  аТЯ210’

где Ат/?2ю - значения пределов допускаемой основной или дополнительной абсолютной погрешности трансмиттера ПТИ, °C

  • 1.4 ПТИ подлежат поверке при вводе в эксплуатацию, при эксплуатации и после ремонта.

  • 1.5 Все средства измерений, применяемые при поверке, должны быть поверены. Сведения о результатах их поверки должны быть размещены в Федеральном информационном фонде по обеспечению единства измерений.

  • 1.6 Поверяемые ПТИ прослеживаются к государственным первичным эталонам единицы температуры в соответствии с ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».

  • 1.7 Методика поверки реализуется методом непосредственного сличения значения температуры, измеренной поверяемым ПТИ, со значением температуры, измеренной рабочим эталоном температуры.

2 Перечень операций поверки
  • 2.1 При проведении поверки должны быть выполнены следующие операции, указанные в таблице 2.

Таблица 2 - Операции поверки

Наименование операции

Номер пункта методики

Обязательность проведения операций при поверке

первичной при вводе в эксплуатацию

периодической

Внешний осмотр

7

да

да

Опробование средства измерений

8

да

да

Проверка программного обеспечения

9

да

да

Определение метрологических характеристик

10

да

да

3 Требования к условиям проведения поверки
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • -  температура окружающего воздуха       от 15 до 25 °C;

  • -  относительная влажность воздуха        от 30 до 80 %;

  • -  атмосферное давление                   от 86,0 до 106,7 кПа.

4 Требования к специалистам осуществляющим поверку
  • 4.1 Поверка приборов должна выполняться специалистами, аттестованными в качестве поверителей данного вида средств измерений, ознакомленные с руководством по эксплуатации и освоившими работу с прибором.

5 Метрологические и технические требования к средствам поверки
  • 5.1 При проведении поверки применяется средства поверки, с техническими и метрологическими характеристиками, приведенными в таблице 3.

Таблица 3 - Технические и метрологические характеристики средств поверки

Наименование эталона единиц величины, средства измерений

Технические и метрологические характеристики

Примечания

Термометр сопротивления платиновый вибропрочный ТСПВ модификации ТСПВ-3

Диапазон         измерений

температуры от минус 80 до плюс 500 °C, номинальное сопротивление     100    Ом,

абсолютная      доверительная

погрешность при доверительной вероятности       95       %

(0,02 +0,00005 |t|) °C, где t измеряемая температура

50256-12*

Измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.15

Диапазон        измерений

температуры в комплекте с термопреобразователем сопротивления (ТС) с Ro = 100 Ом и током питания ТС 1,0 мА от минус 200 до плюс 500 °C. Пределы        допускаемой

абсолютной      погрешности

±(0.001 +3 • 10’6 • t),              где

t - измеряемая температура

19736-11*

Мультиметр цифровой 34465А

Пределы допускаемой основной абсолютной      погрешности

измерений на верхнем пределе поддиапазона 100 мА при температуре     окружающего

воздуха(23±5)°C

±(5-10*4 I + 510*5 • 1пр), где 1 -измеренное значение- силы постоянного тока; 1пр - верхний предел поддиапазона измерений

63371-16*

* - Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

  • 5.2 При поверке применяются следующие вспомогательные средства:

  • -  источник питания постоянного тока одноканальный регулируемый ПрофКиП Б5-5010М;

  • - термостат переливной прецизионный ТПП-1 модификации ТПП-1.3, диапазон воспроизведения температур от минус 75 до плюс 100 °C;

  • -  калибратор температуры «ЭЛЕМЕР-КТ-650Н», диапазон воспроизведения температур от плюс 50 до плюс 680 °C;

  • -  нагрузка в цепи выходного сигнала ПТИ резистор 100 ОМ, 0,5 Вт, 5 % С1-4.

Примечание - При поверке используют или оба указанных термостата (калибратора температуры) или один из них в зависимости от значений температуры настроенного интервала измерений ПТИ.

  • 5.3 Допускается применение аналогичных средств поверки и вспомогательных средств, обеспечивающих определение метрологических характеристик поверяемых ПТИ с требуемой точностью.

6 Требования (условия) по обеспечению безопасности проведения поверки
  • 6.1 При проведении поверки должны соблюдаться:

  • -    требования безопасности к проведению электрических испытаний по ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности»;

требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами по охране труда при эксплуатации электроустановок» ПОТЭУ (2014);

указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний.

7 Внешний осмотр
  • 7.1 При внешнем осмотре должно быть установлено:

  • -  соответствие заводского номера ПТИ номеру, указанному в паспорте;

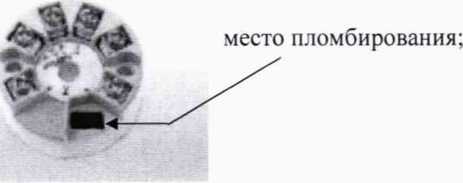

  • -  целостность пломбы

- отсутствие механических и других повреждений и дефектов, препятствующих проведению поверки.

  • 7.2 Результаты проверки внешнего вида ПТИ положительный, если выполняются все подпункты п. 6.1.1.

  • 7.3 При положительных результатах проверки внешнего вида ПТИ и при оперативном устранении недостатков во внешнем виде ПТИ, установленных при внешнем осмотре, поверка ПТИ продолжается по операциям, указанным в таблице 2.

8 Подготовка к поверке и опробование средства измерений
  • 8.1 Перед поверкой ПТИ выдерживают при условиях поверки не менее 1 часа в теплый период года и не менее 8 часов в холодный период года.

  • 8.2 При работе с жидкостным термостатом в диапазоне температур от минус 75 °C до плюс 5 °C в качестве рабочей жидкости в термостате использовать этиловый спирт. В диапазоне температур свыше плюс 5 °C до 75 °C в качестве рабочей жидкости в термостате использовать воду. В диапазоне температур свыше плюс 75 °C до плюс 100 °C в качестве рабочей жидкости в термостате использовать кремнийорганическую жидкость ПФМС-4 по ГОСТ 15866-70.

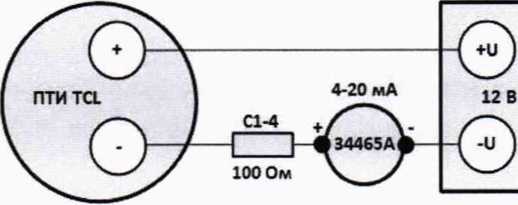

  • 8.3 Для опробования средства измерений подключить к ПТИ источник электрического питания и мультиметр по нижеприведенной схеме

    Б5-5010М

  • 8.4 Подать напряжение питания 12 В на ПТИ и считать с помощью мультиметра значение силы тока выходного сигнала. По измеренному значению силы тока рассчитать значение измеренной температуры окружающего воздуха по формуле где ^изм ~ измеренное ПТИ значение температуры окружающего воздуха, °C;

    (1)

tmax - значение верхнего предела настроенного интервала измерений ПТИ температуры, °C (значение в соответствии с данными паспорта поверяемого ПТИ);

tmin ~ значение нижнего предела настроенного интервала измерений ПТИ температуры, °C (значение в соответствии с данными паспорта поверяемого ПТИ);

/изм ~ значение силы постоянного тока, измеренное на выходе ПТИ, мА;

Imax, ^min ~ соответственно, верхнее (20 мА) и нижнее (4 мА) предельные значения выходного сигнала постоянного тока испытуемого ПТИ, мА;

  • 8.5 Результаты опробования считать положительными, если значение выходного сигнала ПТИ соответствует температуре окружающего воздуха поверочной лаборатории.

9 Проверка программного обеспечения
  • 9.1 ПТИ имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в трансмиттер ПТИ при выпуске из производства. В качестве идентификационных данных принимаются наименование и номер версии (идентификационный номер) ПО, которые указываются в документе поверяемого ПТИ «Преобразователь температуры измерительный TCL. Паспорт и инструкция по эксплуатации».

  • 9.2 Проверку идентификационных данных ПО провести путем сличения идентификационных данных ПО, указанных в таблице 4, с информацией, указанной в паспорте поверяемого ПТИ.

Таблица 4 - Наименование и идентификационные данные ПО ПТИ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

TR210

Номер версии (идентификационный номер) ПО. не ниже

1.0

Цифровой идентификатор ПО

-

  • 9.3 Результаты проверки по контролю идентификационных данных ПО ПТИ считаются положительными, если идентификационные данные ПО, указанные в паспорте поверяемого ПТИ, соответствуют данным таблицы 4:

  • -  наименование ПО: TR210;

  • -  номер версии ПО: 1,0 или выше.

  • 9.4 При положительных результатах проверки идентификационных данных ПО ПТИ поверка ПТИ продолжается по операциям, указанным в таблице 2.

  • 9.5 При отрицательных результатах проверки идентификационных данных ПО ПТИ поверку ПТИ прекращают, считая результаты поверки ПТИ отрицательными.

10 Определение метрологических характеристик
  • 10.1 Определение погрешности ПТИ измерений температуры проводят в зависимости от значений температур настроенного интервала измерений ПТИ с использованием жидкостного термостата переливного типа, или калибратора температур, или поочередно термостата и калибратора методом сравнения значения температуры, измеренного испытуемым ПТИ со значением температуры, измеренным эталоном температуры.

  • 10.2 В качестве эталона температуры используют эталонный термопреобразователь сопротивления ТСПВ-З, подключенный к многоканальному прецизионному измерителю температуры МИТ 8.15.

  • 10.3 Абсолютную погрешность определяют в трех равномерно расположенных температурных точках настроенного интервала измерений ПТИ, включая начальное и конечное значения.

  • 10.4 Чувствительный элемент поверяемого ПТИ погружают в рабочую зону жидкостного термостата (калибратора температуры) вместе с эталонным термопреобразователем сопротивления ТСПВ-З. Устанавливают в термостате (калибраторе температуры) первую контрольную точку.

  • 10.5 После установления заданной температуры (tj, где i = 1,2,3) и установления теплового равновесия между эталонном, ПТИ и термостатирующей средой снять в течение 10 минут не менее 10 показаний температуры, измеренных эталонном и индицируемых на дисплее измерителя МИТ 8.15 (t3/.), и аналогового выходного сигнала ПТИ (/ИЗм17)- Вычислить среднее арифметическое значение температуры, измеренное эталоном (?э.), и среднее арифметическое значение выходного сигнала ПТИ (7ИЗМ.)

10                ю

7 = 1                     7=1

Измеренное ПТИ значение температуры (tH3M.) рассчитать по среднему арифметическому значению выходного сигнала ПТИ (/изм.) по формуле (1).

  • 10.6 Значение абсолютной погрешности ПТИ измерений температуры для каждой i-й контрольной точки интервала измерений ПТИ определить, как разность между показаниями ПТИ и действительным значением температуры, измеренным эталоном температуры

^ИЗМ( ~                                     (^)

11 Подтверждение соответствия средства измерений метрологическим требованиям
  • 11.1 Результаты поверки считаются положительными, если для поверяемого ПТИ значение абсолютной погрешности для каждой i-й контрольной точки интервала измерений температуры ПТИ (At.) не превышает допускаемых значении (Дпти. ).

  • 11.2 Для каждой i-й контрольной точки интервала измерений температуры ПТИ значения пределов допускаемой абсолютной погрешности ПТИ (Д^пиускосн) измерений температуры определяют по формуле

ддопуск   . 1д2    . /доен Y2                           (4)

nnTHj ±J^RTD ± <aTR210> '

где &rtd ~ значения пределов допускаемого отклонения сопротивления резистивного датчика температуры (RTD) ПТИ от НСХ в температурном эквиваленте, °C

ДКГо= ±(0,3 +0,005-|М);                     (5)

Atr2io = ±0,5 °C - пределы допускаемой основной абсолютной погрешности трансмиттера TR210 ПТИ, согласно эксплуатационной документации на поверяемый ПТИ.

Таблица 5 - Значения пределов допускаемой погрешности ПТИ TCL в

диапазоне измерений температур от 0 до

100 °C

ti,°C

0

25

50

75

100

^RTD>°C

±0,3

±0,425

±0,55

±0,675

±0,8

ДОСН    ОГ'

^TR210> с

±0,5

±0,5

±0,5

±0,5

±0,5

лдопуск Ор аПТЩ ’ v

±0,6

±0,7

±0,7

±0,8

±0,9

12 Оформление результатов поверки
  • 12.1 При положительных результатах поверки результаты поверки ПТИ подтверждаются сведениями о результатах его поверки, включенными в Федеральный информационный фонд по обеспечению единства измерений.

  • 12.2 По заявлению владельца ПТИ или лица, представившего его на поверку, выдается свидетельство о поверке ПТИ, и (или) в паспорт ПТИ вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

  • 12.3 При отрицательных результатах поверки ПТИ к эксплуатации не допускается, сведения об отрицательных результатах поверки размещаются Федеральном информационном фонде по обеспечению единства измерений.

    С. Н. Халаимов

Главный метролог

ЗАО КИП «МЦЭ»

8
