Методика поверки «ГСОЕИ, Преобразователь расхода Cone-V(W)» (МП 2550-0359-2019)
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
ФГУП «ВНИИМ им Д. И. Менделеева»
УТВЕРЖДАЮ
![Методика поверки. ГСОЕИ, Преобразователь расхода Cone-V(W). ОЕИ Аналитика](mp_html/4669571926589251581327_files/4669571926589251581327-1.jpg)
И.о. директора
.И. Менделеева»
12 ноября 2019 г.
А.Н. Пронин
Государственная система обеспечения единства измерений
Преобразователи расхода Cone-V(W)
МЕТОДИКА ПОВЕРКИ
МП 2550-0359-2019
Руководитель отдела
ФГУП «ВНИИМ им. Д.И. Менделеева»
![Методика поверки. ГСОЕИ, Преобразователь расхода Cone-V(W). ОЕИ Аналитика](mp_html/4669571926589251581327_files/4669571926589251581327-2.jpg)
К.В. Попов
Санкт-Петербург
2019
-
2 Настоящая методика распространяется на преобразователи расхода Cone-V(W) (далее -преобразователи Cone), выпускаемые компанией ООО «АППЭК-Сервис», Россия, и устанавливает методику их первичной и периодической поверок.
1 Операции поверки
Первичная поверка преобразователя расхода с внутреннем диаметром до 300 мм проводится на поверочной расходомерной установке, для моделей с внутреннем диаметром свыше 300 мм первичная и периодическая поверка проводятся геометрическим методом.
Для преобразователей с внутреннем диаметром до 300 мм допускается проведение периодической поверки геометрическим методом.
1.1. При проведении поверки выполняются операции в соответствии с таблицей 1. Таблица 1
Наименование операции |
Номер пункта методики поверки |
Первичная поверка |
Периодическая поверка |
Внешний осмотр |
5.1 |
+ |
+ |
Опробование |
5.2 |
+ |
+ |
Определение погрешности коэффициента преобразования |
5.3 |
+ |
+ |
1.2. При отрицательных результатах одной из операций поверка прекращается.
2 Средства поверки
Наименование средства поверки |
Основные технические характеристики |
Термогигрометр ИВА-6Н-Д |
Диапазон измерений температуры воздуха от 0 до 60°С, погрешность измерений ±0,3 °C; Диапазон измерений относительной влажности воздуха от 0 до 98 %, погрешность измерений ±2 % в диапазоне от 0 до 90 % включ., ±3 % в диапазоне от 90 до 98 %; Диапазон измерений атмосферного давления от 300 до 1100 гПа, погрешность измерений ±2,5 гПа в диапазоне от 700 до 1100 гПа |
Рабочий эталон 2-го разряда в соответствии с приказом Госстандарта от 07.02.2018 № 256 часть 1 |
Установка поверочная расходомерная (для жидких сред) с диапазоном воспроизведения расхода не менее диапазона расхода поверяемого преобразователя |
Рулетка измерительная металлическая серии twoCOMP |
Регистрационный № 68600-17, Класс точности 2 по ГОСТ 7502-98 |
Штангенциркуль ШЦЦ |
Регистрационный № 73659-18, Погрешность ± 0,03 мм |
Нутромер индикаторный с ценой деления 0,01 мм |
Регистрационный № 70632-18, Диапазон измерений от 6 до 1000 мм, Класс точности 2 |
Преобразователь разности давлений |
Диапазон измерений разности давлений от -13789 до +13789 кПа Приведенная погрешность ± 0,15% |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
-
3 Требования безопасности
-
3.1 При проведении поверки соблюдают требования, определяемые:
-
-
- правилами технической безопасности при эксплуатации электроустановок потребителей (с изменениями на 13 сентября 2018 г.);
-
- правилами технической эксплуатации электроустановок потребителей;
-
- требованиями безопасности при эксплуатации Установок и применяемых средств поверки, приведенными в эксплуатационной документации.
-
3.2 При поверке необходимо соблюдать требования ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности».
-
3.3 К поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже III согласно «Правилам техники безопасности при эксплуатации электроустановок потребителей», изучившие паспорт и руководство по эксплуатации (РЭ) и правила пользования средствами поверки. Поверитель должен пройти инструктаж по технике безопасности и противопожарной безопасности, в том числе и на рабочем месте.
При пользовании настоящей методикой следует в установленном порядке проверить действие перечисленных в Разделе 3 нормативных документов. Если нормативный документ заменен или частично изменен, то следует руководствоваться положениями заменяющего или частично заменяющего документа. Если нормативный документ отменен без замены, то положение, в котором дана ссылка на него, применяют в части, не затрагивающей эту ссылку.
-
3.2 К средствам поверки и используемому при поверке оборудованию обеспечивают свободный доступ.
-
3.3 Управление оборудованием и средствами поверки производят лица, прошедшие обучение и проверку знаний требований безопасности и допущенные к обслуживанию технологического оборудования и средств поверки.
-
3.4 При появлении течи рабочей жидкости и других ситуаций, нарушающих процесс поверки, поверка должна быть прекращена
-
4 Условия поверки и подготовка к ней
-
4.1 При проведении поверки должны быть соблюдены следующие условия: температура окружающего воздуха, °C 20 ± 5;
-
относительная влажность воздуха, % от 30 до 90;
атмосферное давление, кПа 84 - 106,7
-
5. Проведение поверки
Перед проведением поверки следует выполнить следующие подготовительные работы.
Выдержать преобразователь Cone в нерабочем состоянии при температуре окружающего воздуха (20 ± 5) °C в течение не менее 3 ч.
Произвести очистку преобразователя Cone от посторонних включений (пыли, грязи, различных отложений и т.п.), обусловленных условиями эксплуатации и хранения, в соответствии с руководством по эксплуатации.
Средства поверки подготавливают к работе в соответствии с руководством по их эксплуатации.
Поверочная среда: вода.
-
5.1 Внешний осмотр
При проведении внешнего осмотра должно быть установлено соответствие преобразователей следующим требованиям:
-
- комплектность должна соответствовать эксплуатационной документации на данную модель преобразователей;
-
- изделия, входящие в состав преобразователей, не должны иметь механических повреждений.
-
5.2 Опробование
К штуцерам отбора давления преобразователя Cone подключают входы преобразователя дифференциального давления.
Функционирование преобразователя Cone проверяют на расходомерной установке путем увеличения (уменьшения) расхода в пределах диапазона измерений прибора.
Результаты опробования считаются удовлетворительными, если при увеличении расхода значение перепада давления на преобразователе дифференциального давления увеличивается, а при уменьшении - уменьшается.
-
5.3 Определение относительной погрешности Зк коэффициента преобразования преобразователя Cone.
Определение относительной погрешности дк коэффициента преобразования преобразователя Cone с внутренним диаметром до 300 мм производится при первичной поверке на проливной поверочной установке.
Определение относительной погрешности Зк коэффициента преобразования преобразователей Cone с внутренним диаметром, превышающим 300 мм, выполняется при первичной и периодической поверках геометрическим методом.
Допускается проведение периодической поверки преобразователей Cone с внутренним диаметром до 300 мм геометрическим методом, при технической возможности на усмотрение поверителя.
-
5.3.1 Проливной метод поверки.
Определение относительной погрешности Зк коэффициента преобразования преобразователя Cone на расходомерной установке (при диаметрах условного прохода менее 300 мм).
Погрешность определяется не менее чем в трех точках диапазона эксплуатационных расходов: 100 %, 50 % и 20 % от Qmax при допустимом отклонении расхода поверочной среды на установке в 10 %.
В процессе одного измерения температура поверочной среды не должна изменяться более чем на 2 °C.
Для каждого i-ro поверочного расхода значение дк погрешности коэффициента преобразования рассчитывают по формуле:
![Методика поверки. ГСОЕИ, Преобразователь расхода Cone-V(W). ОЕИ Аналитика](mp_html/4669571926589251581327_files/4669571926589251581327-3.jpg)
•100 %
![Методика поверки. ГСОЕИ, Преобразователь расхода Cone-V(W). ОЕИ Аналитика](mp_html/4669571926589251581327_files/4669571926589251581327-4.jpg)
![Методика поверки. ГСОЕИ, Преобразователь расхода Cone-V(W). ОЕИ Аналитика](mp_html/4669571926589251581327_files/4669571926589251581327-5.jpg)
(2)
где:
Qei - расход в i-той поверочной точке по эталону, м1 2 3/ч;
D - внутренний диаметр преобразователя Cone, из паспорта, м;
APt - перепад давления в i-той точке на дифференциальном манометре, Па; р - плотность поверочной среды, кг/м3
Преобразователь Cone считается прошедшим поверку, если в каждой поверочной точке выполняется условие:
для преобразователей расхода Cone-V
|<Уй|<А/0,25+<5*> %
(3)
для преобразователей расхода Cone-W
(4)
где
8^, - относительная погрешность преобразователя дифференциального давления, %
-
5.3.2 Геометрический метод поверки
Определение относительной погрешности Зк коэффициента преобразования преобразователя Cone геометрическим методом. Геометрическим методом определяют отклонение относительного диаметра проходного сечения р от паспортного Ро.
5.3.2.1 Определение геометрических параметров преобразователя Cone
Определяют геометрические размеры, указанные на рисунке 1, результаты заносят в паспорт преобразователя.
—она---------- | |||||||
' гп-- «It |
G^P | ||||||
®.Н1 хх ta--x ! \ |
d | ||||||
7 | |||||||
Xi/' | |||||||
потока |

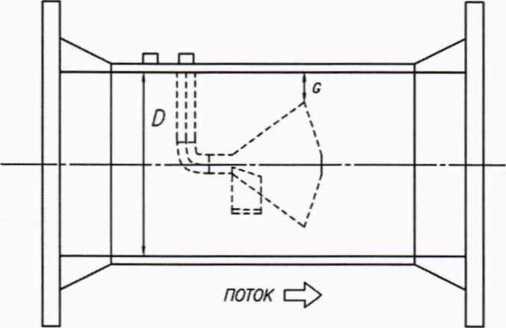

Рисунок 1 -Общий вид преобразователя Cone
где:
Do - значение внутреннего диаметра проточной части, мм;
GAP — расстояние от замыкающей кромки конуса до внутренней стенки проточной части преобразователя, мм
d - значение диаметра конуса, мм.
С помощью штангенциркуля, микрометра или нутромера измеряют в четырех сечениях (1-
4) внутренний диаметр (Do) проточной части в области статического давления (рисунок 2).
![Методика поверки. ГСОЕИ, Преобразователь расхода Cone-V(W). ОЕИ Аналитика](mp_html/4669571926589251581327_files/4669571926589251581327-6.jpg)

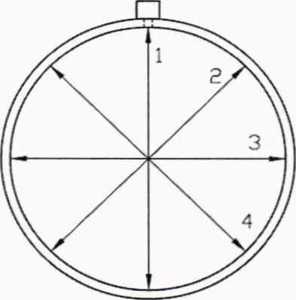

Рисунок 2 - Внутренний диаметр проточной части
Среднее значение диаметра проточной части D определяют по формуле:
![Методика поверки. ГСОЕИ, Преобразователь расхода Cone-V(W). ОЕИ Аналитика](mp_html/4669571926589251581327_files/4669571926589251581327-7.jpg)
(5)
где:
D - среднее значение диаметра проточной части, мм Dj - значение диаметра при i-ом измерении, мм.

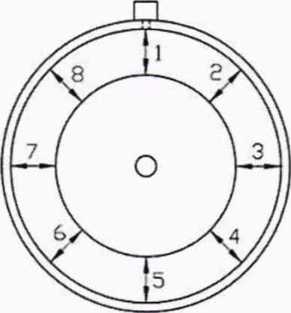

С помощью нутромера измеряют в восьми сечениях расстояние GAPj (i=1...8) от замыкающей кромки конуса до внутренней стенки проточной части преобразователя (рисунок 3)
![Методика поверки. ГСОЕИ, Преобразователь расхода Cone-V(W). ОЕИ Аналитика](mp_html/4669571926589251581327_files/4669571926589251581327-8.jpg)
Рисунок 3 - Проходное сечение преобразователя
Среднее значение диаметра конуса d определяют по формуле:
d =-t{D,-(GAP,^GAP„A))
(6)
4 i=l
Среднее значение /3 относительного диаметра проходного сечения преобразователя Cone определяют по формуле:
![Методика поверки. ГСОЕИ, Преобразователь расхода Cone-V(W). ОЕИ Аналитика](mp_html/4669571926589251581327_files/4669571926589251581327-9.jpg)
(7)
Вычисляют относительную погрешность 8р отклонения относительного диаметра проходного сечения р от паспортного ро. по формуле:
80 = ^ ^-100 % ' А
(8)
где
PQ - значение относительного диаметра преобразователя Cone по паспорту.
-
5.3.2.2 Результаты поверки считаются положительными, если выполняется условие:
для преобразователей расхода Cone-V
]^д|<0,5 % (9)
для преобразователей расхода Cone-W
|^| <1 % (10)
-
6. Оформление результатов поверки
-
6.1 Положительные результаты первичной поверки оформляют записью в паспорте (раздел «Сведения о поверке»), заверенной поверителем и удостоверенной знаком поверки.
-
6.2 Положительные результаты периодической поверки расходомера оформляют выдачей свидетельства о поверке установленного образца или записью в паспорте (раздел «Сведения о поверке»), заверенной поверителем и удостоверенной знаком поверке.
-
6.3 При отрицательных результатах поверки преобразователь бракуют с выдачей извещения о непригодности с указанием причин непригодности.
-
ПРИЛОЖЕНИЕ А
(рекомендуемое)
Протокол первичной (периодической) поверки №____от____________
преобразователя расхода Cone-__
Методика поверки МП 2550-0359-2019
№ в федеральном информационном фонде______________________________________
Заводской номер____________________________ Год выпуска________________
Принадлежит____________________________________________________________
Условия проведения поверки: t=_______Ратм=_____________Среда_____________________
Эталоны применяемые при поверке:_______________________________________
Проверка комплектности, маркировки и внешний осмотр
Соответствует
(Лишнее вычеркнуть)
Не соответствует
Опробование
Соответствует
(Лишнее вычеркнуть)
Не соответствует
Определение погрешности преобразования:
н/п |
Q,, м3/ч |
АР, Па |
КЕ |
Kf |
4 % |
Значение допускаемой относительной погрешности Kf, % |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Преобразователь Cone-____
_________________к эксплуатации.
(пригоден, непригоден)
Дата поверки "____" ___________________20___г.
Поверитель________________________I_____________________/
(подпись)
(Ф.И.О.)
ПРИЛОЖЕНИЕ В
(рекомендуемое)
Протокол первичной (периодической) поверки №____от____________
преобразователя расхода Cone-__
геометрический метод
Методика поверки МП 2550-0359-2019
№ в федеральном информационном фонде______________________________________
Заводской номер____________________________ Г од выпуска________________
Принадлежит____________________________________________________________
Условия проведения поверки: t=_______Ратм=____________Среда_____________________
Рабочие эталоны применяемые при поверке:_______________________________________
Проверка комплектности, маркировки и внешний осмотр
Соответствует
(Лишнее вычеркнуть)
Не соответствует
![Методика поверки. ГСОЕИ, Преобразователь расхода Cone-V(W). ОЕИ Аналитика](mp_html/4669571926589251581327_files/4669571926589251581327-10.jpg)
![Методика поверки. ГСОЕИ, Преобразователь расхода Cone-V(W). ОЕИ Аналитика](mp_html/4669571926589251581327_files/4669571926589251581327-11.jpg)
![Методика поверки. ГСОЕИ, Преобразователь расхода Cone-V(W). ОЕИ Аналитика](mp_html/4669571926589251581327_files/4669571926589251581327-12.jpg)
Серийный № |
Внутренний диаметр, D мм |
Расстояние между конусом и внутренней стенкой, G мм | ||||||||||
D1 |
D2 |
D3 |
D4 |
G1 |
G2 |
G3 |
G4 |
G5 |
G6 |
G7 |
G8 | |
1 | ||||||||||||
2 | ||||||||||||
3 | ||||||||||||
Среднее значение |
Определение отклонения относительного диаметра проходного сечения р от паспортного ро.
н/п |
D , мм |
d ,мм |
р |
Значение допускаемой относительной погрешности % | |
1 |
2 |
3 |
4 |
5 |
7 |
Преобразователь Cone-____
_________________к эксплуатации.
(пригоден, непригоден)
Дата поверки "____" __________________20___г.
Поверитель_______________________!____________________/
(подпись)
(Ф.И.О.)
где:
К/ - значение коэффициента преобразования по паспорту;
KEi — значение коэффициента преобразования в i-той поверочной точке, рассчитываемое по формуле:
