Методика поверки «Осциллографы цифровые запоминающие GDS-71062A» (Код не указан!)

«СОГЛАСОВАНО»

Руководитель ГЦИ СИ -

Зам. Генерального директора

ФГУ «Ростсст-Москва»

Евдокимов А.С.

“    “  __________________ 2009 г.

Настоящая методика распространяется на осциллографы цифровые запоминающие GDS-7I062A, GDS-71I02A, GDS-71152А и устанавливает методы и средства их поверки.

Межповерочный интервал — 1 год.

9.Е1 При первичной и периодической поверке осциллографов выполняются операции, указанные в табл.9.1.

• 9.1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и осциллограф бракуется.

Таблица 9.1- Перечень операций поверки.

• 9.2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 9.2.

• 9.2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 9.2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной поверке.

Таблица 9-2 - Перечень средств поверки.

• 9.3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднетехническое образование, аттестат поверителя и практический опыт в области радиотехнических измерений.

• 9.3.2 Перед проведением операций поверки поверителю необходимо изучить руководство по эксплуатации на данные осциллографы.

• 9.4.1 1 [ри проведении поверки должны соблюдаться все требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 9.5.1 При проведении поверки должны соблюдаться следующие требования ГОСТ 8.395-80:

• - температура окружающей среды 20±5°С;

• - относительная влажность воздуха 65.115%;

атмосферное давление 100±4 кПа;

• 9.6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие проверяемого прибора следующим требованиям:

комплектности прибора в соответствии с руководством по эксплуатации, включая руководство по эксплуатации и методику поверки;

- нс должно быть механических повреждений корпуса, лицевой панели, органов управления, ЖКИ экрана, все надписи па панелях должны быть четкими и ясными;

- все разъемы, клеммы и измерительные провода нс должны иметь повреждений и должны быть чистыми:

При наличии дефектов поверяемый прибор бракуют и направляют в ремонт.

• 9.6.2 Опробование

Опробование проводят после времени самопрогрева, равного 15 мин.

Проверяют работоспособность ЖКИ, диапазон перемещения линии развертки по вертикали.

Проверка работы органов регулировки коэффициентов отклонения и развертки осуществляют путём подачи с калибратора И1-9 импульсов частотой 1 кГц и напряжением 6 В поочерёдно на каждый из каналов поверяемого осциллографа. Схема соединения приборов приведена на рис. I.

Коэффициент развёртки устанавливают равным 1 mS/DIV. Переключателем «Вольт/Дел» устанавливают размер изображения равным шести делениям шкалы ЖКИ по вертикали. Наблюдают на экране ЖКИ десять периодов сигнала. Уменьшая фиксированное значение коэффициента развёртки осциллографа, наблюдают увеличение ширины изображения импульсов на экране. Увеличивая фиксированное значение коэффициента отклонения, наблюдают уменьшение высоты изображения импульсов на экране ЖКИ.

Осциллографы не прошедшие опробование бракуют и направляют в ремонт.

• 9.6.3 Кал ибровка

Калибровку осциллографа выполняют в соответствии с пунктом 5.7 Руководства по эксплуатации.

• 9.6.4 Определение метрологических параметров.

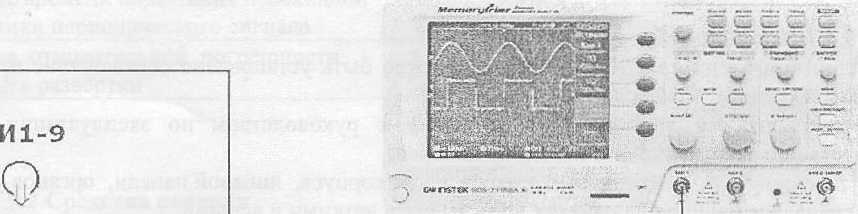

• 9.6.4.1 Определение относительной погрешности коэффициента отклонения каждого канала производят методом прямого измерения при помощи калибратора осциллографов импульсного И1-9. Схема соединения приборов приведена на рис.9.1

Органы управления осциллографа устанавливают в следующие положения:

коэффициент развёртки 250 us/div коэффициента отклонения 2 V/div

Здесь и далее курсорным шрифтом выделены режимы, которые нужно установить с помощью функциональных клавиш Fl - F5.

От прибора И1-9 с выхода калибратора напряжения подают прямоугольные импульсы с периодом 1 мс (F=l кГц), на вход первого канала.

GDS-71XXXA

I I I

Рис. 9.1

Поверку проводят в положении «5.V» переключателя «Вольт/Дел» при размерах изображения импульсов по вертикали, равному 2, 4, б делениям шкалы ЖКИ и 6 делениям во всех остальных положениях переключателя «Вольт/Дел»

Изображение сигнала должиб располагаться симметрично относительно горизонтальной оси экрана. Уровень синхронизации поддерживают ручкой «Уровень».

Плавным изменением выходного напряжения импульсного калибратора осциллографов И1 -9 добиваются точного совпадения размера изображения с делениями шкалы.

Погрешность коэффициента отклонения в процентах определяют по индикатору калибратора И1-9.

Аналогично проводят поверку для второго канала осциллографа.

Результаты проверки считаются удовлетворительным, если полученная относительная погрешность коэффициентов отклонения нс превышает ±3%.

• 9.6.4.2 Определение полосы пропускания каждого канала осциллографа проводят методом прямого измерения с помощью генератора сигналов Г4-176. Схема соединения приборов приведена на рисунке 9.2.

Органы управления осциллографа устанавливают в следующие положения:

Каи 1         включён, Связь DC, Инверсия/Выкл, Огр П\П/Выкл, Делитель х1

МЕНЮ      Тнп/Фронтом, Источник/Канал1, Режим/Авто, Полярн/вид связно

Поляр], связь Вх DC

Дисплей     Тип/Вектор, Накопление /Выкл

Сбор инф    У сред 16

коэффициент развёртки 10 ps/div коэффициента отклонения 500 mV/div

На генераторе устанавливают выходной уровень сигнала (-5+0,5) dBV и нажмите клавишу +6dB.

С выхода генератора на вход канала СН1 осциллографа подают сигнал частотой 100 кГц. Изменяя уровень выходного напряжения, устанавливают размах сигнала До ~ ЗОООмВ (6 больших делений шкалы ЖКИ).

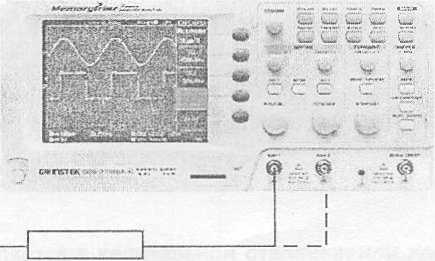

GDS-71XXXA

МЗ-54

г)

Рис.9.2

Отключают кабель от нагрузки и подключают к нему преобразователь ваттметра. Измеряют выходную мощность генератора на конце кабеля - Р и фиксируют это значение.

Устанавливают значения частоты сигнала генератора приведенные в таблице 9.3 для соответствующей модели осциллографа и поддерживают уровень выходного напряжения - Р с помощью ваттметра,

Таблица 9.3

Измеряют амплитуду сигнала на указанных частотах по масштабной сетке ЖКИ и фиксируют её значение Af в соответствующей таблице.

Аналогичные измерения проводят для второго канала осциллографа

Результаты проверки считаются удовлетворительными, если амплитуда сигнала Af на указанных частотах не менее 0,7 Ло - установленной амплитуды на частоте 100 кГц.

• 9.6.4.3 Определение времени нарастания переходной характеристики каждого канала осциллографа, производят путём измерения времени нарастания испытательного импульса на дисплее ЖКИ осциллографа. Схема соединения приборов приведена на рисунке 9.3.

Органы управления осциллографа устанавливают в следующие положения:

Кап 1         включён, Связь DC, Инверсия /Выкл, Огр П\Г1 /Выкл, Делитель х1

МЕНЮ     Tun/Фронтом, Источник/Канал 1, Режим/Aemo, Полярн/вид связи —»

Поляр\, связь Вх DC

Дисплей     Tun/Вектор, Накопление /Выкл

Сбор инф    Усред 8

коэффициент развёртки 25 ns/div коэффициента отклонения 2 У/div

С генератора испытательных импульсов И1-14 (И1-15) на вход канала осциллографа подают импульс длительностью 100 ns и периодом следования 0,01ms.

С помощью аттенюаторов из комплекта И1-14 или делителя из комплекта И1-15 устанавливают амплитуду импульса, равное 5 делениям шкалы по вертикали. Ручкой «Уровень» осциллографа устанавливают устойчивое изображение импульса в центре экрана ЖКИ.

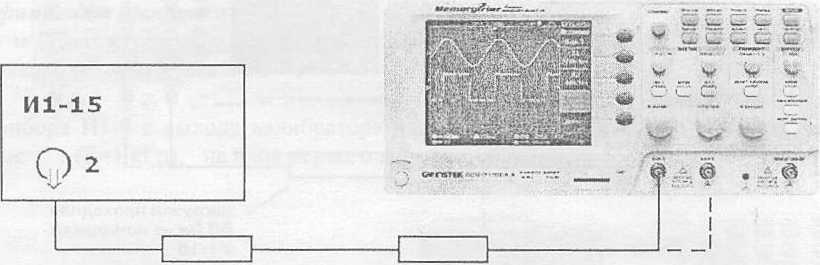

GDS-71XXXA

нагрузка проходная 50 Ом из аттенюатор из комплекта И1-14или комплекта И1-15              делитель кИ1-15

Рис.9.3

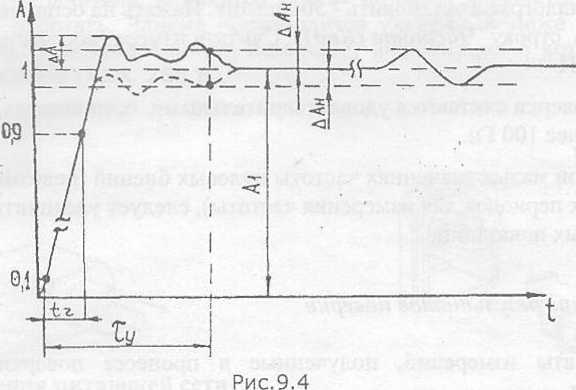

Устанавливают коэффициент развёртки 1 ns /DIV и измеряют время нарастания переходной характеристики согласно рисунку 9.4.

Проводят измерения по вышеописанной методике для всех остальных значений коэффициента отклонения ( кроме 5V/DIV) в каждом канале осциллографа для положительной и отрицательной полярности испытательного сигнала.

Для проверки времени нарастания в положениях переключателя В\дел до 20мВ\дел включительно, дополнительно подключите к аттенюатору калибратора аттенюатор 20 дБ из комплекта И1-14.

Результаты поверки считаются удовлетворительными, если измеренное значение времени нарастания переходной характеристики не более значения указанного в таблице 9.4.

Таблица 9.4.

• 9.6.3.4 Определение относительной погрешности коэффициента развёртки проводят методом прямых измерений частоты нулевых биений сигналов АЦП осциллографа с помощью генератора Г4-176. Схема соединения приборов приведена на рисунке 9.5.

  Г4-176

  О

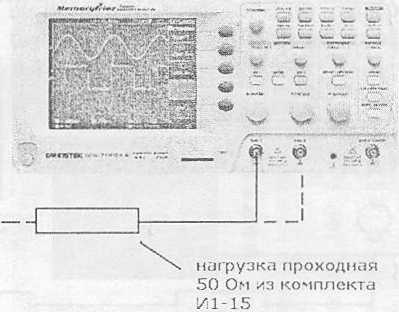

  GDS-71XXXA



  нагрузка проходная

  50 Ом из комплекта

  И1-15

  Рис. 9.5



Органы управления осциллографа устанавливают в следующие положения:

Каи!         включён, Связь DC, Инверсия/Выкл, Огр 1Т\П/Выкл, Делитель х1

МЕШО      Тип/Фронтом, Источиик/Канал 1, Режим/Авто, Г!олярн/вид связи —>

Поляр], связь Вх DC

Проводят измерения по вышеописанной методике для всех остальных значений коэффициента отклонения ( кроме 5V/DIV) в каждом канале осциллографа для положительной и отрицательной полярности испытательного сигнала.

Для проверки времени нарастания в положениях переключателя В\дел до 20мВ\дел включительно, дополнительно подключите к аттенюатору калибратора аттенюатор 20 дБ из комплекта ИО 14.

Результаты поверки считаются удовлетворительными, если измеренное значение времени нарастания переходной характеристики не более значения указанного в таблице 9.4.

Таблица 9.4.

• 9.6.3.4 Определение относительной погрешности коэффициента развёртки проводят методом прямых измерений частоты нулевых биений сигналов АЦП осциллографа с помощью генератора Г4-176. Схема соединения приборов приведена на рисунке 9.5.

  Г4-176

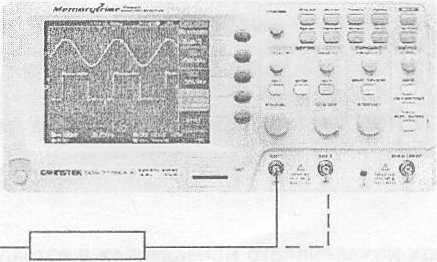

  GDS-71XXXA



  нагрузка проходная

  50 Ом из комплекта

  И1-15

  Рис. 9.5



Органы управления осциллографа устанавливают в следующие положения:

Дисплей Tun/Вектор, Накопление /Выкл

Сбор инф Выборка

коэффициент развёртки 250 ns/div коэффициента отклонения 50 mV/div

С генератора Г4-176 подать сигнал частотой 1 МГц и амплитудой 100 мВ. Коэффициент развёртки Кап 1 осциллографа установить - 500 ms/div. Нажать на осциллографе клавишу Измерения, выбрать строку Частота (Кан1). Считать измеренное значение частоты нулевых биений сигналов ЛЦП.

Результаты проверки считаются удовлетворительными, если частота нулевых биений сигналов АЦП не более 100 Гц.

Примечание: при малых значениях частоты нулевых биений (невозможности отображения на экране нескольких периодов для измерения частоты), следует увеличить значение Кразв. для получения устойчивых показаний.

• 9.7 Оформление результатов поверки

• 9.7.1  Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

• 9.7.2 При положительных результатах поверки на прибор выдается "Свидетельство о поверке" установленного образца.

• 9.7.3 При отрицательных результатах поверки на прибор выдастся "Извещение о непригодности" установленного образца с указанием причин непригодности.
