Методика поверки «ГСИ. Модули многофункциональные SIWAREX WP321, SIWAREX WP521 ST, SIWAREX WP522 ST» (МП2064-0138-2019)

Федеральное государственное унитарное предприятие

"Всероссийский научно-исследовательский институт им. Д.И.Менделеева

ФГУП "ВНИИМ им. Д.И.Менделеева"

ФГУП "ВНИИДГям. Д.И. Менделеева"

В.П. Пиастро

Ведущий инженер

_____у/     А.И.Алимпиев

г. Санкт-Петербург 2019 г.

Настоящая методика поверки распространяется на модули многофункциональные SIWAREX WP321, SIWAREX WP521 ST, SIWAREX WP522 ST (далее - модули) и устанавливает периодичность, объем и порядок первичной и периодических поверок.

При проведении поверки необходимо использовать Руководства по эксплуатации модулей SIWAREX WP321 и SIWAREX WP521/522 ST.

При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего год и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку

Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов или на меньшем числе поддиапазонов измерений.

Интервал между поверками - 4 года.

• 1.1. При проведении поверки комплекса должны быть выполнены операции, указанные в таблице 1.

Таблица 1

2. СРЕДСТВА ПОВЕРКИ

• 2.1.   При проведении поверки модулей применяются следующие средства: Калибратор универсальный Н4-17 (per. номер в Федеральном информационном фонде по обеспечению единства измерений 46628-11)

воспроизведение напряжения постоянного тока, предел 0,2 В, ±(0,002 % U_x+ 0,0005 % U_n) Вольтметр универсальный цифровой GDM-78261, измерение напряжения постоянного тока, предел 10 В, ±(0,004%U_x+0,0007%I_n) (per. номер в Федеральном информационном фонде по обеспечению единства измерений 52669-13)

Термометр стеклянный ТЛ-4, диапазон измерений от 0 до 50 °C, цена деления 0,1 °C. Гигрометр ВИТ-2, диапазон измерения влажности от 20 до 90 % при температурах от 15 до 40 °C, кл.1.

Барометр - анероид БАММ, диапазон измерений от 600 до 790 мм рт.ст., ± 0,8 мм рт.ст.

Примечания: 1.Все применяемые средства измерений должны быть технически исправны и своевременно поверены.

• 2. Допускается замена указанных средств измерений на другие типы, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью с запасом не менее 80 %.

К поверке модулей допускаются работники государственных и ведомственных метрологических органов, аккредитованных на право поверки данного средства измерения, имеющие право самостоятельного проведения поверочных работ на средствах измерения электрических величин, ознакомившиеся с Руководствами по эксплуатации модулей и настоящей методикой.

• 4.1.   Все операции поверки, предусмотренные настоящей методикой поверки, экологически безопасны. При их выполнении проведение специальных защитных мероприятий по охране окружающей среды не требуется.

• 4.2.   При выполнении операций поверки модулей должны соблюдаться требования технической безопасности, регламентированные:

-   ГОСТ12.1.030-81 "Электробезопасность. Защитное заземление, зануление".

- Всеми действующими инструкциями по технике безопасности для конкретного рабочего места.

• 5.1. При проведении операций поверки устройства должны соблюдаться следующие условия:

- диапазон температуры окружающего воздуха,°C ...от плюс 15 до плюс 25

Питание модулей осуществляется от источников постоянного тока напряжением 24 В.

• 5.2.   Все средства измерений, предназначенные к использованию при выполнении поверки, включаются в сеть и находятся в режиме прогрева в течение времени, указанного в их технической документации.

• 5.3.   Поверка модулей проводится с использованием прикладной программы SIWATOOL.

• 6.1.    Внешний осмотр

  • 6.1.1.      При проведении внешнего осмотра должно быть установлено соответствие модулей следующим требованиям.

    • 6.1.1.1.     Модули должны соответствовать заводскому номеру и комплекту поставки (включая эксплуатационную документацию).

    • 6.1.1.2.     Механические повреждения наружных частей модулей, дефекты лакокрасочных покрытий, способные повлиять на работоспособность или метрологические характеристики модулей, должны отсутствовать.

    • 6.1.1.3.     Маркировка и надписи должны быть четкими, хорошо читаемыми.

    • 6.1.1.4.     Результаты внешнего осмотра считаются положительными, если при проверке подтверждается их соответствие требованиям п.п. 6.1.1.1. - 6.1.1.3.

• 6.2. Опробование.

Опробование работы модулей выполняется следующим образом:

• - на вход модуля подать сигнал напряжения постоянного тока, соответствующий 70 процентам верхнего предела диапазона измерений;

• - наблюдать реакцию на мониторе подключенного к модулю PC с установленным ПО SIWATOOL.

Результаты опробования признаются положительными, если показания лежат в пределах (2800 ± 2) мкВ/В.

• 6.3 Проверка диапазона и определение основной приведенной погрешности модулей.

• - определение погрешности выполняют в 10 точках К>, равномерно распределенных в пределах диапазона измерений;

• - в окне ПО SIWATOOL, установленной на подключенном к модулю PC, выбирают команду "Service mode ON(1)" (рисунок 1) и устанавливают режим визуализации результатов измерений в "мкВ/B" (в соответствии с Приложением к настоящей программе);

• - собирают схему, показанную на рисунке 2;

• - на магазинах сопротивления Р4831 №1 И №2 устанавливают значения сопротивления

1 кОм;

• - на калибраторе универсальном Н4-17 устанавливают режим воспроизведений напряжения постоянного тока на пределе 0,2 В;

• - на калибраторе последовательно устанавливают значения входного напряжения постоянного тока модуля U_Bx i в соответствии с таблицей 2;

- при каждом установленном на калибраторе Н4-17 значении U_BX i снимают показания вольтметра GDM-78261 (напряжение цепи питания тензометрического преобразователя) UnwTi и результаты заносят в таблицу 2;

- по полученным результатам измерений и_Пит i вычисляют расчетное (номинальное) значение рабочего коэффициента передачи тензорезисторного преобразователя К_раСч i по формуле

t SIWATOOL - wj |- ^ЕтР*У $ 192.168.021

SbVARDCWPJ : у Ccmr»45Cu

Communication View Tools ?

U ©<**»* © Offline Language • J 1

✓ О 0

rivr ■ ptfeOff ??

Weight simulation ON (3)

Weight simulation OFF (4)

Рисунок 1

Краем i ⁼ I Ubx i /UnKTil

• - результаты заносят в таблицу 2;

• - снимают в окне ПО SIWATOOL результаты измерений модулем SIWAREX рабочего коэффициента передачи тензорезисторного преобразователя I К_ИЭм i I и заносят в

таблицу 2;

Н4-17 - калибратор универсальный Н4-17;

Р4831 №1 и №2 - магазины сопротивления Р4831;

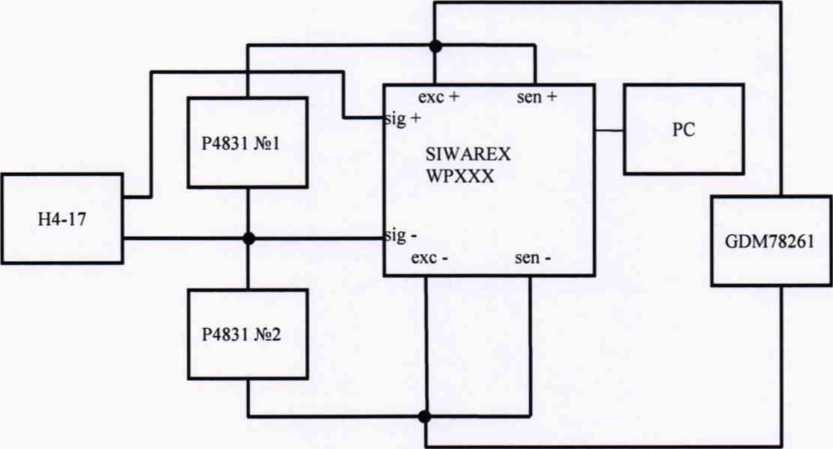

GDM 78261 - вольтметр универсальный цифровой GDM 78261; PC - персональный компьютер с программой SIWATOOL; SIWAREX - модуль многофункциональный SIWAREX WPXXX.

Рисунок 2

Таблица 2 Модификация SIWAREX WPXXX (зав. №       ) у_к доп = ±0,05%

- за оценку основной абсолютной погрешности модуля при измерении рабочего коэффициента передачи тензорезисторного преобразователя в каждой точке диапазона принимают значение, вычисляемое по формуле:

- определяют основную приведенную погрешность модуля у_к i, %, по формуле

y«i =------х100%

К-тах

где Ктах = 4000 мкВ/В - абсолютное значение верхнего предела диапазона измерений рабочего коэффициента тензорезисторного преобразователя;

Модули модификаций SIWAREX WP321, SIWAREX WP521, SIWAREX WP522 считаются прошедшими испытания с положительными результатами, если для всех полученных результатов выполняется соотношение

|ук i| |ук доп|,

где у к доп = 0,05 % - предел допускаемой основной приведенной погрешности модуля.

На рисунках 3, 4 и 5 показано расположение клемм подключения модулей SIWAREX WP321, SIWAREX WP52I ST и SIWAREX WP522 ST соответственно.

Рисунок 3 - Клеммы подключения SIWAREX WP321

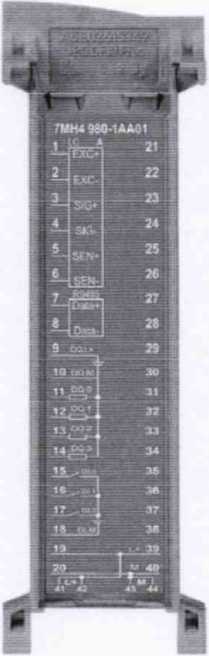

Рисунок 4 - Клеммы подключения

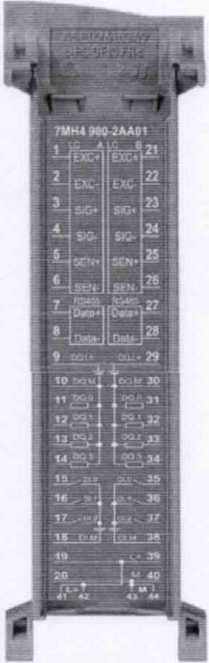

SIWAREX WP521 ST

Рисунок 5 - Клеммы подключения

SIWAREX WP522 ST

• 6.4 Проверка соответствия ПО идентификационным данным.

Идентификация встроенного программного обеспечения модулей выполняется путем определения:

• •  идентификационного наименования программного обеспечения;

• •  номера версии (идентификационного номера) программного обеспечения;

Проверка выполняется в следующей последовательности:

• - установить и запустить на технологическом компьютере ПО SIWATOOL;

• - подключить технологический компьютер к модулю ( интерфейс RS485 - модуль SIWAREX WP321 или интерфейс Ethernet - модули SIWAREX WP521/522 ST);

• - выбрать в окне ПО SIWATOOL команду ’’Modul info”;

• - в открывшемся окне находятся 3 секции; в секции ’’SIWAREX” (рисунок 4) при этом будет выведены идентификационное наименование встроенного ПО Firmware (FW) 7МНхххх-хААхх (на рисунке показано для модуля модификации SIWAREX WP522 ST) и текущий номер его версии 1.0.1 (на рисунке выделен красным прямоугольником).

  Value         I            PC

  SIWAREX

. SIWAREX WP522 ST a-^csrrr.:,:"ng

t> У* Calibration Parameter < А Лот Col&Kbor' Dtga !• 7' Tare-Zero-Memory (OR! b Я limits (0R6) b й Process Interfaces (ORT) t> -Z end ^Time fpRJl t> 3 Date and Time 2 (DR48) a 3 *4odule tnfo 'Df9/

Order number Serwf number Firmware type Firn-» cm version per Firmware version pa Ftnraat version pa Hardware version 0! itmen iodei OS version

DMN Fid sb

MUM

[• 3 Load Cels Parameter 0

7MH45S0-2AA01

V

3

0

0

0

Рисунок 4

ТМЮ

Идентификационные данные внешнего (прикладного) программного обеспечения выводятся в том же окне ПО SIWATOOL при нажатии на кнопку ”?” и затем выборе ’’ABOUT”.

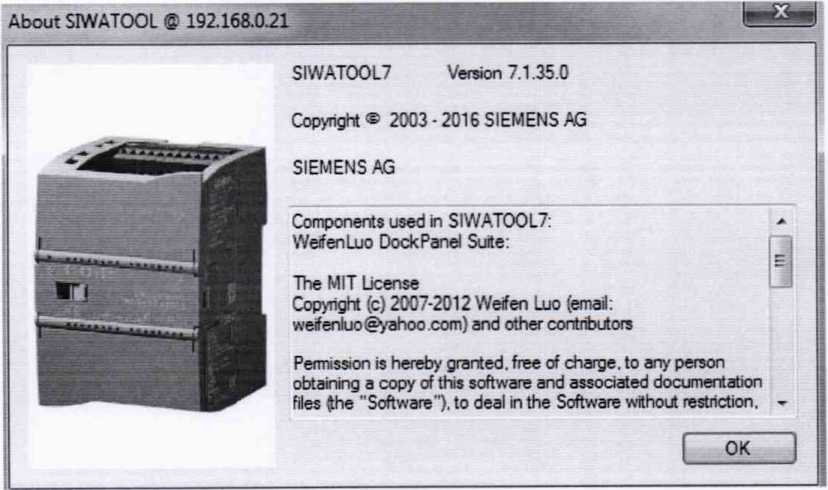

После этого откроется окно с идентификационными данными SIWATOOL (рисунок 5).

Рисунок 5

ПО считаются прошедшими проверку с положительными результатами, если установлено, что идентификационные данные встроенного программного обеспечения соответствуют заявленным (таблицы 3,4,5,6):

Таблица 3- Идентификационные данные ПО модуля модификации SIWAREX WP321

Таблица 6 - Идентификационные данные внешнего ПО SIWATOOL

Результаты поверки признают положительными при положительных результатах проверок по методикам п.п. 6.3 - 6.4.

• 7.1  При положительных результатах поверки модулей оформляется свидетельство о поверке. К свидетельству прилагаются протоколы с результатами поверки.

• 7.2  При отрицательных результатах поверки модулей выдается извещение о непригодности.

• 7.3  Документы по результатам поверки оформляются в соответствии с установленной формой.

• 7.4  Знак поверки наносится на свидетельство о поверке и (или) на переднюю панель модулей.

Приложение А

(рекомендуемое)

Протокол поверки №

от

г.

Условия поверки:

- температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

(Свидетельство о поверке №________от________г.)

Результаты поверки приведены в таблице 1.

Таблица А.1 у к доп = ±0,05 %

Выводы:___________________

Поверку проводили:

Приложение

Калибровка модулей SIWAREX

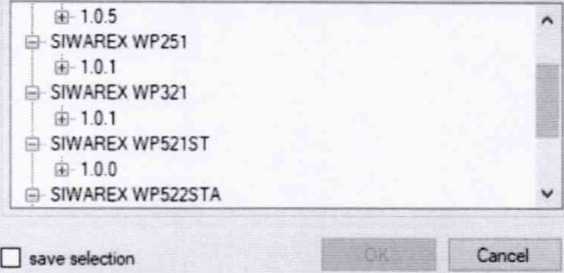

В окне "Device selection" ПО SIWATOOL выберите наименование калибруемого модуля

(рисунок 1).

Л Device selection                      —     □ X

Device selection

Рисунок

Установите на входе SIWAREX сигнал от калибратора Н4-17 U_BX 1 = 970 (мкВ) и измерьте напряжение питания тензодатчика и_Пит i (В). Определите расчетное значение рабочего коэффициента передачи тензодатчика Ki = U_BX i I и_Пит i. Повторите операции для U_BX | = 18430 (мкВ) и измерьте и_ПИт2 (В). Рассчитайте значение рабочего коэффициента передачи      тензодатчика К2 =      U_BX 2             / и_Пит 2.

При выполнении обеих операций записывайте измеренные модулем SIWAREX значения рабочего коэффициента передачи тензодатчика в цифровом виде в строке "Digits filtered” (рисунок 2).

1.

таблицу

результаты

Занесите

Таблица 1

Установите значение разрешения на 0,001 и отправьте данные командой "Send data records" в модуль SIWAREX.

Активизируйте “Scale characteristic curve” и установите следующие параметры (рисунок

• - в строке Calibration weight 0" установите расчетное значение рабочего коэффициента передачи    тензодатчика    в    "мкв/В"     из    таблицы     1     (измерение

• - в строке Calibration weight 1" установите расчетное значение рабочего коэффициента передачи    тензодатчика    в    "мкв/В"     из    таблицы    1     (измерение

• - в строке "Calibration digit 0" установите измеренное модулем SIWAREX значение рабочего

коэффициента передачи тензодатчика в цифровом коде из таблицы 1 (измерение

• - в строке "Calibration digit 1" установите измеренное модулем SIWAREX значение рабочего коэффициента передачи тензодатчика в цифровом коде из таблицы 1 (измерение 2);

  л Commissioning л к/ Calibration Parameter (DR3) (•) л Basic Parameters Scale name Weight unit Gross indicator		Siwarex k9
  		В for Gross
  	Loading cell type	Strain gaug	e analogue
  Restriction code		none
  Minimum weight (in d)		0
  	Maximum weight	4000.0
  	Resolution d	0.001
  л Scale characteristic curve
  	Calibration weight 0	---------0212^
  	Calibration weight 1	2135.372
  Calibration weight 2		0.0
  	Calibration digits 0 (measured)	2172
  	Calibration digits 1 (measured)	2135056
  	Calibration digits 2 (measured)	0
  >    Additional Parameters

Рисунок

- для отправки установленных параметров в модуль SIWAREX кликните правой кнопкой мыши на “Calibration Parameter (DR3)” и “Send data record” как показано на рисунке 4:

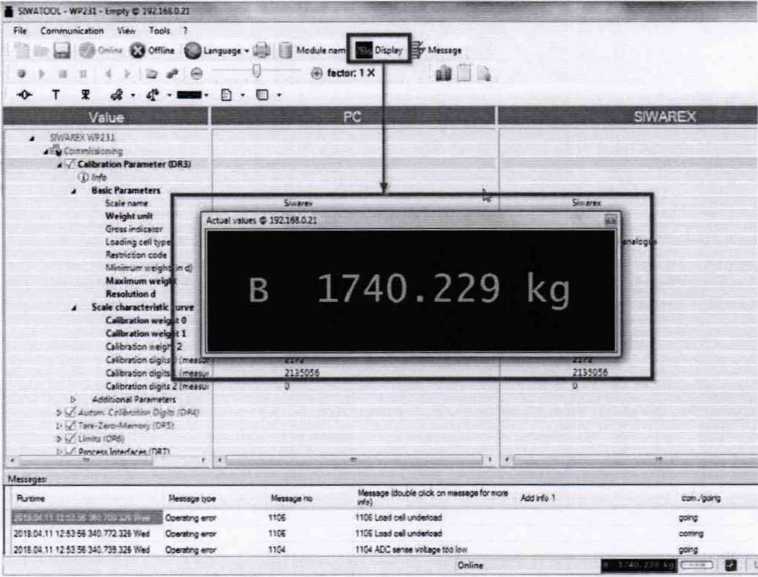

Рисунок 5
