Методика поверки «Приборы кабельные ИРК-ПРО, модели ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК_ПРО АЛЬФА Е, дельта-ПРО DSL» (МП 0876-0032-2017)

УТВЕРЖДАЮ

Директор

ООО «СВЯЗЬПРИБОР»»

УТВЕРЖДАЮ

Директор Испытательного центра сертификации и метрологии ФГУП ЦНИИС

Приборы кабельные ИРК-ПРО, модели ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, ДЕЛЬТА-ПРО DSL

МЕТОДИКА ПОВЕРКИ

МП 0876-0032-2017

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Внешний осмотр

  • 7.2 Опробование

  • 7.3 Определение абсолютной погрешности измерения сопротивления изоляции

  • 7.4 Определение абсолютной погрешности измерения сопротивления шлейфа

  • 7.5 Определение абсолютной погрешности определения расстояния до места повреждения

изоляции кабеля

• 7.6 Определение абсолютной погрешности измерения емкости

• 7.7 Определение погрешности частоты следования калибровочных меток рефлектометра

(модели ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е)

• 7.8 Определение погрешности измерения расстояния в режиме рефлектометра (модели

ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е)

• 7.9 Определение отклонения уровня выходного сигнала от номинального значения

(модель ДЕЛЬТА-ПРО DSL)

• 7.10 Определение относительной погрешности установки частоты выходного сигнала

генератора (модель ДЕЛЬТА-ПРО DSL)

• 7.11 Определение отклонения нулевого измеряемого уровня от его номинального

значения (модель ДЕЛЬТА-ПРО DSL)

• 7.12 Определение относительной погрешности измерения уровня сигнала (модель

ДЕЛЬТА-ПРО DSL)

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ Настоящая методика устанавливает методы и средства первичной и периодической поверки приборов кабельных ИРК-ПРО, модели ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, ДЕЛЬТА-ПРО DSL (далее - приборов), выпускаемых ООО «СВЯЗЬПРИБОР», г.Тверь, по ТУ 4221-032-40720371-17, находящихся в эксплуатации, а также после хранения и ремонта.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 ГСИ Документы на методики поверки средств измерений. Основные положения.

Поверку приборов кабельных осуществляют один раз в два года метрологические службы организаций, которые аккредитованы в системе Росаккредитации на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

• 1.1 При проведении поверки должны быть выполнены следующие операции поверки, указанные в табл. 1.1.

Таблица 1.1

• 2.1 Поверка приборов должна производиться с помощью основных и вспомогательных средств поверки, перечисленных в табл. 2.1.

Таблица^. 1

• 2.2 Допускается использовать другие средства поверки с аналогичными метрологическими характеристиками.

• 2.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

• 3.1 К проведению поверки допускаются лица:

• •  прошедшие обучение на поверителей СИ радиотехнических и электрических величин и времени и частоты;

• •  изучившие эксплуатационную документацию поверяемого СИ;

• •  имеющие квалификационную группу по технике безопасности не ниже III.

• 4.1 При поверке должны выполняться меры безопасности, указанные в руководствах и инструкциях по эксплуатации поверяемого прибора и средств поверки. Следует убедиться, что все провода, щупы и зажимы находятся в рабочем состоянии, их изоляция не повреждена.

• 4.2 Рабочее место должно иметь соответствующее освещение.

5 УСЛОВИЯ ПОВЕРКИ

• 6.1 Перед проведением поверки следует проверить наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки.

• 6.2 Включают средства поверки и прогревают их в течение времени, указанного в руководстве по эксплуатации. Поверяемый прибор подготавливают к работе в соответствии с руководством по эксплуатации. Аккумуляторная батарея поверяемого прибора должна быть полностью заряжена.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре должно быть установлено соответствие прибора следующим требованиям:

• •  комплектность должна соответствовать требованиям формуляра;

• •  все надписи на приборе должны быть четкими и ясными;

• •  прибор не должен иметь механических повреждений на корпусе и присоединительных клеммах.

Сначала выполняют подготовку прибора к работе в соответствии с руководством по эксплуатации. Проверяют возможность подключения к электросети, включения прибора. Включают прибор нажатием клавиши включения/выключения питания. Необходимо убедиться в работе дисплея. Для этого включают прибор и, не подключая измерительных проводов, проверяют работоспособность прибора во всех режимах измерений. При этом на дисплей должна выводиться буквенно-цифровая информация в соответствии с инструкцией по эксплуатации. Проверяют номер версии встроенного программного обеспечения (ПО), высвечиваемый на экране поверяемого прибора. Он должен быть не ниже:

• •  700.402а для модели ИРК-ПРО 7.4;

• • 8.029 для модели ИРК-ПРО АЛЬФА;

• •  8.034 для модели ИРК-ПРО АЛЬФА Е;

• •  2.005 для модели ДЕЛЬТА-ПРО DSL.

Если опробование покажет правильное функционирование прибора, приступают к поверке.

• •  Подключите измерительные провода прибора В и С к магазину сопротивлений 0 - 10000 МОм. Остальные разъемы прибора должны быть свободны.

• • Включите режим ИЗОЛЯЦИЯ прибора. Измерение В - С.

• •  На магазине сопротивлений установите последовательно 10, 100, 500 кОм, 1, 5, 10, 100, 500,1000,10000 МОм.

• •  Для сопротивления изоляции более 1000 МОм необходимо дождаться стабильных показаний прибора.

• •  После каждой установки кнопкой [ОК] следует запустить измерение сопротивления изоляции и фиксировать показания.

Количество измерений должно быть не менее трех для каждого значения, выставленного на магазине сопротивления.

Абсолютную погрешность измерения Ai определяют по формуле:

Ai ~ А_изм1 - Aoi,

где А_ИЗМ1 - среднее значение из показаний прибора, Aoi - отсчет по магазину сопротивления.

Прибор признают годным, если погрешность Ai не превышает предельных значений, указанных в таблице 7.1.

Таблица 7.1. Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции.                                                             _____

7.4 Определение абсолютной погрешности измерения сопротивления шлейфа

Для моделей ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ДЕЛЬТА-ПРО DSL:

• •  Подключите измерительные провода А и В к магазину сопротивлений 0-5-10 кОм с точностью выставки 0,01 Ом.

• • Включите прибор в режим ШЛЕЙФ.

• •  На магазине установите следующие сопротивления: 0,1; 0,5; 1; 10; 50; 100; 500; 1000; 1900; 5000; 9900 Ом.

Для модели ИРК-ПРО АЛЬФА Е:

• •  Подключите измерительные провода A, SA, В, SB к магазину сопротивлений 0 -г 100 Ом с точностью выставки 0,001 Ом в соответствии со схемой:



• •  Включите прибор в режим ШЛЕЙФ и подождите 5 мин для выравнивания температуры измерительных проводов.

• •  Установите количество усреднений не менее 64.

• •  На магазине установите следующие сопротивления: 0,1; 0,5; 1; 10; 50 Ом

• •  После каждой установки следует запустить измерение кнопкой [ОК] и зафиксировать результат.

• •  При измерениях на магазине сопротивлений следует учитывать смещение нуля самого магазина. Для этого необходимо вводить поправку на разницу в показаниях нуля прибора и нуля на магазине.

• •  Количество измерений должно быть не менее трех для каждого значения, выставленного на магазине сопротивления.

Абсолютную погрешность измерения Аг определяют по формуле:

Аг⁼ Аизмг - Аог,

где А_ИЗм2 - среднее значение из показаний соответствующей модели прибора, Аог - отсчет по магазину сопротивления.

Прибор признают годным, если погрешность Дг не превышает предельных значений, указанных в таблицах 7.2 и 7.3.

Таблица 7.2. Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа (для моделей ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ДЕЛЬТА-ПРО DSL).___________

Таблица 7.3. Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа (токопроводящей жилы) (для модели ИРК-ПРО АЛЬФА Е). _________

Для моделей ИРК-ПРО 7,4, ИРК-ПРО АЛЬФА, ДЕЛЬТА-ПРО DSL:

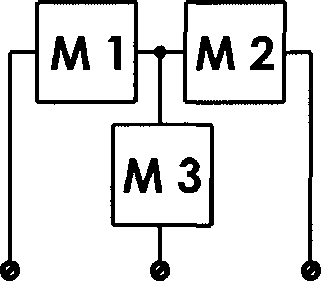

• Соберите приведенную схему поверки. Магазины сопротивлений Ml и М2 должны быть О т 1 кОм, магазин М3 0 т 3 Мом. Установите на магазинах Ml, М2 и М3 сопротивления из таблицы 7.4.

• •  Включите прибор. Войдите в режим ШЛЕЙФ, запустите кнопкой [ОК] измерение шлейфа. После измерения шлейфа, переключите прибор в режим УТЕЧКА, нажмите [ОК] и снимите показание А_измз-

• •  После каждой установки значений на магазинах, переключите прибор в режим ШЛЕЙФ, запустите кнопкой [ОК] измерение шлейфа, после измерения шлейфа, переключите прибор в режим УТЕЧКА, нажмите [ОК] и снимите показание А_измз.

Таблица 7.4. Допускаемая погрешность при измерении расстояния до повреждения изоляции кабеля.

Для модели ИРК-ПРО АЛЬФА Е:

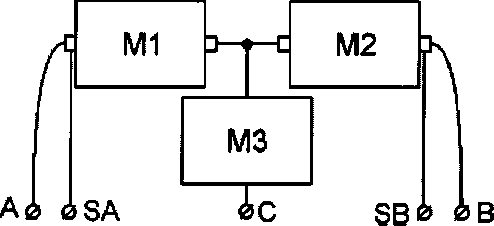

• •  Соберите приведенную схему поверки. Магазины сопротивлений Ml и М2 должны быть О 4- 100 Ом, магазин М3 0 -ь 2 кОм. Установите на магазинах Ml, М2 и М3 сопротивления из таблицы 7.5.

• •  Включите прибор. Войдите в режим УТЕЧКА, нажмите [ОК] и снимите показание А_измз-

Таблица 7.5. Допускаемая погрешность при измерении расстояния до повреждения изоляции кабеля.

Количество измерений должно быть не менее трех для каждого значения, выставленного на магазинах сопротивления.

Абсолютную погрешность измерения Аз определяют по формуле:

Аз = АизмЗ - Аоз,

где АизмЗ - среднее значение из показаний прибора, Аоз -значение из таблиц 7.4 и 7.5.

Прибор признают годным, если погрешность Аз не превышает значения допускаемой абсолютной погрешности, указанные в таблицах 7.4 и 7.5.

• •  Включите прибор в режим ЕМКОСТЬ. Измерение В-С.

• •  Подключите измерительные провода В и С к магазину емкостей с диапазоном 0 ч- 2 мкФ с точностью выставки 0,1 нФ.

• •  На магазине последовательно установите 0,1; 1; 10; 100; 500; 750 нФ; 1; 1,5; 1,95 мкФ.

• •  После каждой установки следует запустить измерение емкости кнопкой [ОК] и зафиксировать результат.

Количество измерений должно быть не менее трех для каждого значения, выставленного на магазине емкости.

Абсолютную погрешность измерения Ад определяют по формуле:

Ад ^— АизмД ■ Аод,

где А_ИЗм4 - среднее значение из показаний прибора, Аод - отсчет по магазину емкостей.

Прибор признают годным, если погрешность Ад не превышает предельных значений, указанных в таблице 7.6.

Таблица 7.6. Пределы допускаемой абсолютной погрешности измерения емкости

• • Включите режим «ИМПУЛЬСНЫЙ РЕФЛЕКТОМЕТР».

• •  С помощью кнопки .3* войдите в меню прибора.

• •  С помощью кнопок навигации « А » и « ▼ » выберите пункт ВХОДЫ и нажмите «ОК».

• • Кнопками навигации « А» и «▼» включите режим «Калибровочный СИГНАЛ»

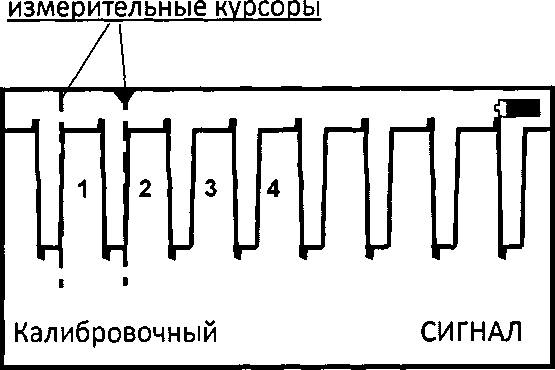

На экране отобразятся калибровочные метки:

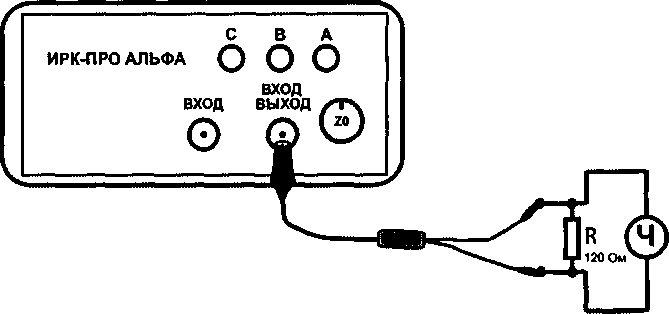

Соберите схему в соответствии с рисунком.

Подайте сигнал с соответствующих разъемов на вход частотомера (вход частотомера 1:10). Выход прибора нагрузите 120 Ом.

Для модели ИРК-ПРО АЛЬФА Е схема подключения аналогичная.

Проведите измерение частоты следования калибровочных меток с помощью частотомера. Частота следования калибровочных меток должна составлять 781,250 кГц.

Абсолютную погрешность установки частоты Д5 определяют по формуле:

Д5 ^— А_изм5 - Ао5,

где А_ИЗМ5 - среднее значение из показаний частотомера, А05 - частота следования калибровочных меток.

Прибор признают годным, если погрешность Д5 не хуже допускаемых значений ± 1 кГц.

Включите режим «ИМПУЛЬСНЫЙ РЕФЛЕКТОМЕТР».

С помощью кнопки войдите в меню прибора.

С помощью кнопок навигации «А» и «▼» выберите пункт ВХОДЫ и нажмите «ОК». Кнопками навигации « А » и « ▼ » включите режим «Калибровочные МЕТКИ»

Определение погрешности измерения расстояния проводится с помощью встроенного калибратора. Внутреннее схемотехническое построение прибора в этом режиме обеспечивает передачу калибровочных меток с выхода рефлектометра на его вход. Эти метки отображаются на экране и являются эталонными расстояниями, приведенными в таблице 7.7.

Таблица 7.7.

Установите ручку сопротивления согласования Z0 в крайнее правое положение, добившись наиболее четкой формы калибровочных меток. С помощью кнопок «растяжка», «А» и «▼» установите значение растяжки 002.

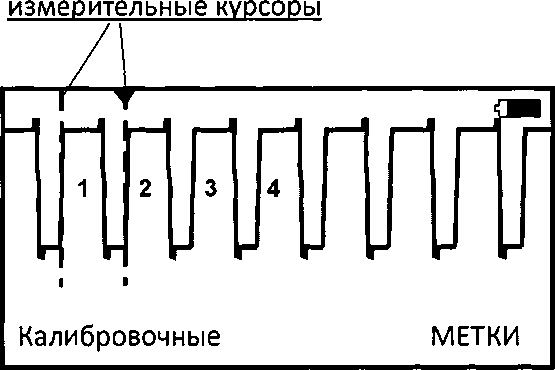

Навигационными кнопками «◄» и «►» установите нулевой курсор на начало (или любую характерную точку) фронта первой метки. Измерительный курсор совместите с началом (или с такой же характерной точкой) фронта второй метки (переключение курсоров - кнопка «ОК»). Снимите показания расстояния между курсорами (графа 1-2 в таблице 7.7).

Установите нулевой курсор на начало (или любую характерную точку) фронта первой метки. Измерительный курсор совместите с началом (или с такой же характерной точкой) фронта третьей метки. Снимите показания расстояния между курсорами (графа 1-3 в таблице 7.7).

Установите нулевой курсор на начало (или любую характерную точку) фронта первой метки. Измерительный курсор совместите с началом (или с такой же характерной точкой) фронта четвертой метки. Снимите показания расстояния между курсорами (графа 1-4 в таблице 7.7).

Вычислите разности между эталонными расстояниями (таблица 7.7) и измеренными.

Прибор признают годным, если полученные значения разности не превышают пределов допускаемых значений погрешностей, указанных в таблице 7.7.

Соберите схему:

Измерения производятся поочередно для всех частот основного списка в режиме узкополосного измерения уровня.

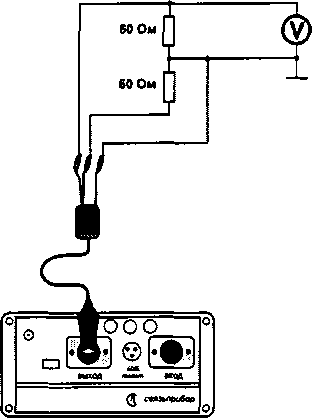

Для измерения уровня сигнала генератора подключите к выходу прибора нагрузочный резистор сопротивлением 120 Ом (последовательно два резистора 59,7 Ом), (см. рисунок). Используйте вольтметр для измерения уровня сигнала на любом из плеч нагрузки.

Уровень плеч должен быть одинаковым и равным половине выходного уровня: 0,97 ± 0,06 В.

Отклонение уровня выходного сигнала от его номинального значения определяют по формуле, В:

Дб ~ А_измб - Аоб,

где Аизмб - среднее значение из показаний вольтметра; Аов - номинальное значение, равное 0,97 В.

Прибор признают годным, если отклонение уровня выходного сигнала Де не превышает пределов допускаемых значений ±0,06 В.

Соберите схему:

60 Ом

I ®

60 Ом

Для измерения частоты сигнала генератора подайте сигнал с выхода генератора прибора на вход частотомера (вход частотомера 1:10).

Измерения производятся для частот 4096 кГц и 32 кГц в режиме узкополосного измерения уровня.

Погрешность установки частоты определяют по формулам:

• •  абсолютная погрешность Д7, Гц:

Д7= А_ИЗм7 * А07,

где Аиз_М7 - среднее значение из показаний частотомера, А07 - частота, выставленная на приборе.

• •  относительная погрешность 87,%:

87⁼ (Д7 / Ао7) * 100

Прибор признают годным, если относительная погрешность 87 не превышает пределов допускаемых значений ±0,05 %.

Подключите измерительными проводами выход генератора прибора ко входу приемника, т.е. прибор будет работать «сам на себя». Измерения производятся для всех частот основного списка в режиме узкополосного измерения уровня.

Отклонение уровня нуля от его номинального значения Д« определяют по формуле, дБ: Дв ^— А_изм8 - Ао8,

где А_ИЗМ8 - показание прибора, Aos - номинальное значение, равное 0 дБ.

Прибор признают годным, если отклонение Де не превышает пределов допускаемых значений ±1 дБ.

Измерение уровня сигнала проводится для каждой опорной частоты: 32, 64, 128, 256, 512,1024, 2048, 4096 кГц.

• •  Отключите кабель от выхода прибора для исключения наводок на приемный вход.

• •  Подайте с выхода внешнего генератора Г4-158 через магазин затуханий МЗ-50-2 сигнал на вход поверяемого прибора.

• •  Установите частоту генератора равной выставленной частоте прибора.

• •  На магазине затуханий МЗ-50-2 установите затухание 0 дБ.

• •  Если необходимо, подстройте частоту генератора Г4-158 для получения максимального показания уровня сигнала на поверяемом приборе.

• •  Плавной регулировкой, изменяя уровень сигнала генератора Г4-158, добейтесь показаний поверяемого прибора 0 дБ при нулевом затухании генератора Г4-158 и магазина затуханий МЗ-50-2.

• •  С помощью МЗ-50-2 ослабьте сигнал на 10,20, 30,40, 50, 60, 70, 80, 90,100 дБ.

Дополнительный контроль уровня сигнала, подаваемого на вход поверяемого прибора, можно производить с помощью вольтметра. Показания прибора должны соответствовать вводимому ослаблению.

Абсолютную погрешность измерения Д9 определяют по формуле, дБ:

Д9 ^— А_Изм9 ” Ао9,

где Аизм9 - показание прибора, A09 - уровень, установленный на генераторе Г4-158.

Прибор признают годным, если абсолютная погрешность Д9 не превышает пределов допускаемых значений, дБ:

± 1 ±2 ±4

• 8.1 Результаты поверки оформляют путем записи в рабочем журнале и выдачи свидетельства установленной формы в случае соответствия поверяемых приборов требованиям, указанным в технической документации.

• 8.2 В случае отрицательных результатов поверки на прибор выдают извещение о непригодности с указанием причин бракования.
