ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ

• ГОСУДАРСТВЕНIIЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ — МОСКВА»)

директора Морин
Государственная система обеспечения единства измерений Барьеры искрозащиты SI, S2Ex, S3 Ex Методика поверки РТ-МП-3335-551-2016

л ь

г. Москва 2016

Настоящая методика поверки распространяется барьеры искрозащиты S1, S2, S2Ex, S3Ex, изготовленные фирмой LABOR-ASTER, Польша, и устанавливает объем и порядок их первичной и периодической поверок.

Интервал между поверками - 3 года.

Барьеры искрозащиты SI, S2Ex, S3Ex (далее по тексту - барьеры) предназначены для измерительных преобразований аналоговых сигналов постоянного и импульсного напряжения, силы постоянного тока, электрического сопротивления, находящихся во взрывоопасной зоне датчиков, в аналоговые выходные сигналы силы постоянного тока, напряжения постоянного тока и передачи сигналов в безопасную зону.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки проводят операции, указанные в таблице 1, и применяют средства поверки, указанные в таблице 2.

Таблица 1 - Операции поверки

Операции поверки

Номер пункта методики поверки

Обязательность проведения при поверке

первичной

периодической

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Определение основной относительной погрешности преобразований силы постоянного тока барьеров Sl-ExA, Sl-ExBl, Sl-ExB2, Sl-ExB3, Sl-ExB4, Sl-ExB5, Sl-ExBHl, Sl-ExBH3, Sl-ExBH4, S2Ex-Z-XX, S2Ex-ZH-XX, S2Ex-U, S2Ex-SA, S2Ex-SB-XX, S2Ex-SBH-XX, S3Ex-U, S3Ex-S

7.3

Да

Да

4 Определение основной относительной погрешности преобразований напряжения постоянного тока барьеров S2Ex-U, S2Ex-SA, S2Ex-SB-XX, S2Ex-TP, S3Ex-U, S3Ex-S

7.4

Да

Да

5 Определение основной относительной погрешности преобразований электрического сопротивления постоянного тока барьеров S2Ex-R, S2Ex-TP, S3Ex-R

7.5

Да

Да

6 Определение основной относительной погрешности преобразований частоты импульсных сигналов барьеров S2Ex-F

7.6

Да

Да

  • 1.2 При несоответствии характеристик поверяемых барьеров установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят.

2. СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки применяются средства измерений, перечисленные в таблице 2.

  • 2.2 Допускается применять другие основные и вспомогательные средства поверки, с метрологическими характеристиками, обеспечивающими требуемые точности измерений.

  • 2.3 Соотношение пределов допускаемой основной абсолютной погрешности образцовых

Лист № 3

Всего листов 11 средств измерений и поверяемых приборов для каждой проверяемой точки должно быть не более 1:5.

Примечание - При невозможности выполнения соотношения "1/5" допускается использовать эталоны с соотношением не хуже "1/3", при этом погрешность не должна выходить за границы, равные 0,8 от предела допускаемой погрешности барьера.

  • 2.4 Все средства поверки должны быть исправны и поверены в установленном порядке.

Таблица 2 - Основные средства поверки

Номер пункта методики поверки

Наименование и тип основного средства поверки

1

2

7.3, 7.4

Калибратор многофункциональный Fluke 5520А (Госреестр № 51160-12)

  • - диапазон воспроизведения силы постоянного тока 0...32,99999 В, пределы допускаемой основной погрешности ±(U4240'6 + 20 мкВ ), где U - значение воспроизводимого напряжения

  • - диапазон воспроизведения напряжения постоянного тока 0...32,9999 мА, пределы допускаемой основной погрешности ±(1-1004 О’6 + 0,25 мкА), где I - значение воспроизводимой силы тока

7.3, 7.4, 7.5,

7.6

Мультиметр цифровой 34401А (Госреестр № 54848-13)

  • - предел измерения напряжения постоянного тока 10 В, пределы допускаемой абсолютной погрешности измерений ± (0,000035 иизм.+ 0,000005 Unp), где ии3м. - измеренное значение напряжения постоянного тока, Unp. - значение предела измерений напряжения постоянного тока

  • - предел измерения силы постоянного тока 100 мА, пределы допускаемой абсолютной погрешности измерений ± (0,0005 4ИЗМ. + 0,00005 4пр),

где 1изм. - измеренное значение силы постоянного тока, 1пр. - значение предела измерений силы постоянного тока

Источник питания Б5-7 или аналогичный (Госреестр № 6382-77)

7.5

Магазин электрического сопротивления Р4834 (Госреестр № 11326-90)

  • - класс точности 0,02

  • - номинальное значение сопротивления одной ступени: старшей декады 105 Ом

  • - младшей декады 10'2 Ом

7.6

Генератор сигналов произвольной формы 33220А (Госреестр № 32993-09)

  • - формы выходных сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, произвольная.

  • - диапазон воспроизведения частоты синусоидального сигнала от 1 мкГц до 20 МГц

  • - диапазон воспроизведения частоты сигнала прямоугольной формы от 1мкГц до 20 МГц пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 24 О’5

Источник питания Б5-7 (Госреестр № 6382-77)

Примечание - основные метрологические и технические характеристики приведены в описаниях типа, доступных по ссылке: http://www.fundmetrology.ru/10 tipy si/71ist.aspx

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке клещей допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений и на средства поверки.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение с группой допуска по электробезопасности не ниже III.

  • 4.2 При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, ГОСТ 12.2.007.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

  • 4.3 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 5.1 Условия поверки барьеров должны соответствовать условиям их эксплуатации, нормированным в технической документации, но не выходить за нормированные условия применения средств поверки.

  • 5.2 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C..........................................................23±5

  • - относительная влажность воздуха, %.................................................. от 30 до 80

  • - атмосферное давление, кПа.................................................................от 84 до 106

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75.

  • 6.2 Средства поверки, должны быть поверены в установленном порядке.

  • 6.3 Средства поверки и поверяемые барьеры должны быть подготовлены к работе согласно их руководствам по эксплуатации.

  • 6.4 Контроль условий проведения поверки по пункту 5.1 должен быть проведен перед началом поверки.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого барьера требованиям:

  • - комплектности барьера в соответствии с руководством по эксплуатации, включая руководство по эксплуатации и методику поверки;

  • - отсутствие механических повреждений корпуса;

  • - внутри корпуса не должно быть посторонних предметов;

  • - все надписи на барьерах должны быть четкими и ясными;

  • - разъемы не должны иметь повреждений и должны быть чистыми.

Барьеры, имеющие дефекты, дальнейшей поверке не подвергаются, бракуются и направляются в ремонт.

7.2 Опробование

Опробование работоспособности барьеров проводят путем подачи на вход барьера сигнал соответствующий 0 и 100 % диапазона входного сигнала. При этом должна наблюдаться соответствующая реакция на выходе барьера, наблюдаемая с помощью мультиметра.

При неверном функционировании барьер бракуется и направляется в ремонт.

  • 7.3 Определение основной относительной погрешности преобразований силы постоянного тока барьеров Sl-ExA, Sl-ExBl, Sl-ExB2, Sl-ExB3, Sl-ExB4, Sl-ExB5, Sl-ExBHl, Sl-ExBH3, Sl-ExBH4, S2Ex-Z-XX, S2Ex-ZH-XX, S2Ex-U, S2Ex-SA, S2Ex-SB-XX, S2Ex-SBH-XX, S3Ex-U, S3Ex-S.

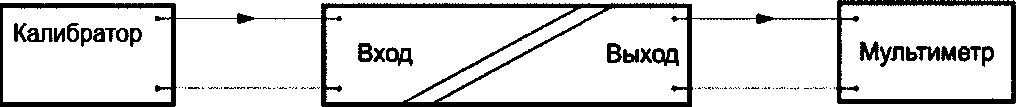

Собирают схему поверки согласно рисункам 1 - 3 приложения А для соответствующих типов барьеров. Подключают, соблюдая полярность, калибратор многофункциональный Fluke 5520А (далее по тексту - калибратор) к входным клеммам (1,2 или 3, 4) барьера.

Выходной сигнал с барьера (клеммы 5 и 6) контролируют с помощью мультиметра цифрового 34410А (далее по тексту - мультиметр).

На калибраторе устанавливают режим воспроизведения силы постоянного тока. При поверке барьеров типа S2Ex-Z-XX, S2Ex-ZH-XX калибратор устанавливают в режим электронной нагрузки с пределом регулирования тока от 0 до 100 мА.

Мультиметр переводят в режим измерения тока или напряжения в зависимости от установленного выходного сигнала барьера.

Определение относительной погрешности преобразований силы постоянного тока проводится в пяти точках диапазона входного сигнала. Для этого на входе барьера с помощью калибратора последовательно задаются следующие значения входного сигнала X для диапазона входного сигнала 4-20 мА: 4 мА, 8 мА, 12 мА, 16 мА, 20 мА. Для диапазонов входного сигнала 0-5 мА, 1 - 5 мА и 0 - 20 мА устанавливают значения входных токов из второго, третьего и четвертого столбца таблицы 3 соответственно.

Выходной сигнал контролируется с помощью мультиметра.

Номинальные значения выходного сигнала YHoM, соответствующие установленным значениям входного тока, приведены в таблице 3.

Таблица 3 - Номинальные значения входного/выходного сигнала

Входной сигнал, мА

Выходной сигнал

4-20 мА

0-5 мА

1-5 мА

0-20 мА

4-20 мА

0-10 В

0-5 В

1-5 В

4

0

1

0

4

0

0

1

8

1,25

2

5

8

2,5

1,25

2

12

2,5

3

10

12

5

2,5

3

16

3,75

4

15

16

7,5

3,75

4

20

5

5

20

20

10

5

5

Для каждой точки X; регистрируется результат измерения Yj, соответствующий установленным на калибраторе значениям входного сигнала X;.

По измеренным значениям Yj для каждой точки Xj вычисляется основная относительная погрешность преобразований по формуле:

g = Yhom, -X ,100о                                          (1)

1 Y ■

НОМ1

где YH0Mi - номинальное значение выходного сигнала, соответствующее значению входного сигнала Хн задаваемого на выходе калибратора;

Y; - измеренное значение выходного сигнала

Выбрать максимальное значение относительной погрешности для барьера из всех значений по формуле:

8,„ах= тах|8;|                                                      (2)

Результаты поверки считают удовлетворительными, если полученные значения погрешностей 5тах по абсолютной величине не превышают нормируемых значений, указанных в описании типа на барьеры.

7.4 Определение основной относительной погрешности преобразований напряжения постоянного тока барьеров S2Ex-U, S2Ex-SA, S2Ex-SB-XX, S2Ex-TP, S3Ex-U, S3Ex-S.

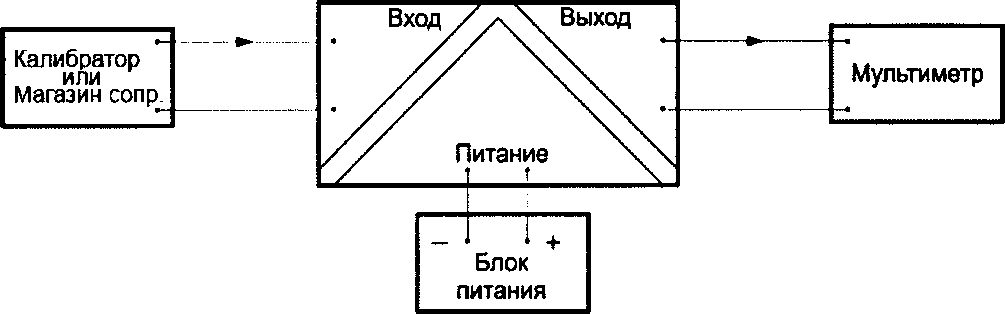

Собирают схему поверки согласно рисункам 2-3 приложения А для соответствующих типов барьеров. Подключают, соблюдая полярность, калибратор многофункциональный Fluke 5520А к входным клеммам (1, 2 или 3, 4) барьера.

Выходной сигнал с барьера (клеммы 5 и 6) контролируют с помощью мультиметра цифрового 34410А.

На калибраторе устанавливают режим воспроизведения напряжения постоянного тока.

Мультиметр переводят в режим измерения тока или напряжения в зависимости от установленного выходного сигнала барьера.

Определение относительной погрешности преобразований напряжения постоянного тока проводится в пяти точках диапазона входного сигнала. Для этого на входе барьера с помощью калибратора последовательно задаются следующие значения входного напряжения UBX для диапазона входного сигнала 0-10В:0В,2,5В,5В,7,5В, 10В. Для диапазонов входного сигнала 0-5Ви1-5В устанавливают значения входных напряжений из шестого и восьмого столбца таблицы 3 соответственно.

Выходной сигнал контролируется с помощью мультиметра.

Номинальные значения выходного сигнала YH0M, соответствующие установленным значениям входного сигнала, приведены в таблице 3.

Для каждой точки X; регистрируется результат измерения Yb соответствующий установленным на калибраторе значениям входного сигнала X,.

По измеренным значениям Y; для каждой точки X; вычисляется основная относительная погрешность преобразований по формуле (1).

Выбрать максимальное значение относительной погрешности для барьера из всех значений по формуле (2).

Результаты поверки считают удовлетворительными, если полученные значения погрешностей 6тах по абсолютной величине не превышают нормируемых значений, указанных в описании типа на барьеры.

Для барьеров, входным сигналом которых являются сигналы термопар, определение относительной погрешности преобразований напряжения постоянного тока проводят в следующей последовательности:

  • - выбирают проверяемые точки Tj (не менее пяти), равномерно распределенные по диапазону входного сигнала (температуры), и записывают значения в °C;

  • - находят для соответствующего типа термопар по таблицам ГОСТ Р 8.585-2001 значения термоЭДС Uj в мВ для температур Т,;

  • - измеряют температуру Тхс вблизи места подключения холодных спаев термопар к барьеру;

  • -  находят но таблицам ГОСТ Р 8.585-2001 значение термоЭДС Uxc, в мВ, соответствующей температуре холодного спая Тхс;

  • - для каждой проверяемой точки рассчитывают значения входного сигнала в мВ по формуле:

X,=(U,-Uxc)

(3)

где Uj - значения термоЭДС Uj в мВ для температур Tj;

Uxc - значение термоЭДС Uxc, в мВ, соответствующей температуре холодного спая Тхс

  • - рассчитывают номинальные значения выходного сигнала ¥ном, соответствующие установленным значениям входного сигнала, по формуле:

Y -Y

Y . = (Т-Т) —5---s- + Y                                (4)

Н0М1  \1Н/гргр   Н

4 в " 1 н

где YH0Mi - номинальное значение выходного сигнала, соответствующее значению входного сигнала Т,;

Тв, Тн - верхний и нижний предел измерения входного сигнала в °C;

YB, YH - верхний и нижний предел измерения выходного сигнала в мА или В

  • - на входе барьера с помощью калибратора последовательно задаются значения входного сигнала X, в мВ;

  • -  регистрируется результат измерения Yj, соответствующий установленным на калибраторе значениям входного сигнала X,;

  • - по измеренным значениям Yj вычисляется основная относительная погрешность преобразований по формуле (1);

  • - выбирается максимальное значение относительной погрешности для барьера из всех значений по формуле (2).

Результаты поверки считают удовлетворительными, если полученные значения погрешностей Зтах по абсолютной величине не превышают нормируемых значений, указанных в описании типа на барьеры.

7.5 Определение основной относительной погрешности преобразований электрического сопротивления постоянного тока барьеров S2Ex-R, S2Ex-TP, S3Ex-R

Собирают схему поверки согласно рисункам 2-3 приложения А для соответствующих типов барьеров. Подключают, соблюдая полярность, магазин электрического сопротивления Р4834 (далее по тексту - магазин) к входным клеммам (1, 2 или 3, 4) барьера.

Выходной сигнал с барьера (клеммы 5 и 6) контролируют с помощью мультиметра цифрового 34410А.

Мультиметр переводят в режим измерения тока или напряжения в зависимости от установленного выходного сигнала барьера.

Определение относительной погрешности преобразований сопротивления постоянного тока проводится в пяти точках Ri, равномерно распределенных по диапазону входного сигнала, в следующей последовательности:

  • - для каждой проверяемой точки рассчитывают номинальные значения выходного сигнала Yhom, соответствующие установленным значениям входного сигнала, по формуле:

Y^=(R,-R.)^t+Y.                <5>

Кв ‘Кн

где YH0Mi - номинальное значение выходного сигнала, соответствующее значению входного сигнала Rj;

RB, RH - верхний и нижний предел измерения входного сигнала в Ом;

YB, YH - верхний и нижний предел измерения выходного сигнала в мА или В

  • - на входе барьера с помощью магазина сопротивления последовательно задаются значения входного сигнала Rf в Ом;

  • - регистрируется результат измерения Yj, соответствующие установленным значениям входного сигнала R,;

  • - по измеренным значениям Yj вычисляется основная относительная погрешность преобразований по формуле (1);

  • - выбирается максимальное значение относительной погрешности барьера из всех значений по формуле (2).

Результаты поверки считают удовлетворительными, если полученные значения погрешностей 5тах по абсолютной величине не превышают нормируемых значений, указанных в описании типа на барьеры.

Для барьеров, входным сигналом которых являются сигналы термопреобразователей сопротивления, определение относительной погрешности преобразований электрического сопротивления проводят в следующей последовательности:

  • - выбирают проверяемые точки Tj (не менее пяти), равномерно распределенные по диапазону входного сигнала (температуры) и записывают значения в °C;

  • - находят для соответствующего типа чувствительного элемента термопреобразователя сопротивления по таблицам ГОСТ 6651-2009 значения сопротивления R, в Ом для температур Tj;

  • - рассчитывают номинальные значения выходного сигнала YH0M, соответствующие установленным значениям входного сигнала, по формуле:

Y - Y

Y . = (Т -Т )—5---S- + Y                          (6)

ном! \ i н ’ гр у.         н                                                    v 7

где YH0Mi - номинальное значение выходного сигнала, соответствующее значению входного сигнала Tj;

Тв, Тн - верхний и нижний предел измерения входного сигнала в °C.

YB, YH - верхний и нижний предел измерения выходного сигнала в мА или В

  • - на входе барьера с помощью калибратора последовательно задаются значения входного сигнала R, в Ом;

  • -  регистрируется результат измерения Yj, соответствующие установленным на калибраторе значениям входного сигнала R,;

  • - по измеренным значениям Yj для каждой точки Rj вычисляется основная относительная погрешность преобразований по формуле (1);

  • - выбирается максимальное значение относительной погрешности барьера из всех значений по формуле (2).

Результаты поверки считают удовлетворительными, если полученные значения погрешностей 8тах по абсолютной величине не превышают нормируемых значений, указанных в описании типа на барьеры.

7.6 Определение основной относительной погрешности преобразований частоты импульсных сигналов барьеров S2Ex-F

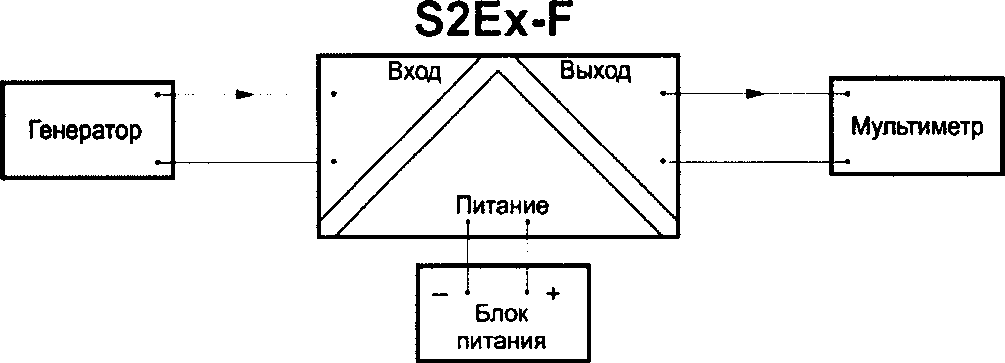

Собирают схему поверки согласно рисунку 4 приложения А. Подключают, соблюдая полярность, генератор сигналов произвольной формы 33 220А (далее по тексту - генератор) к входным клеммам (1,3) барьера.

Выходной сигнал с барьера (клеммы 5 и 6) контролируют с помощью мультиметра цифрового 34410А.

На генераторе устанавливают выходной сигнал прямоугольной формы с характеристиками, соответствующим характеристикам барьера, указанным в эксплуатационной документации.

Мультиметр переводят в режим измерения тока или напряжения в зависимости от установленного выходного сигнала барьера.

Определение относительной погрешности преобразований частоты проводится в пяти точках Fj, равномерно распределенных по диапазону входного сигнала, в следующей последовательности:

- для каждой проверяемой точки рассчитывают номинальные значения выходного сигнала Yhom, соответствующие установленным значениям входного сигнала, по формуле;

(7)

где Yhom, - номинальное значение выходного сигнала, соответствующее значению входного сигнала Fj;

FB. FH - верхний и нижний предел измерения входного сигнала в Гц;

Y8, Yh - верхний и нижний предел измерения выходного сигнала в мА или В

  • - на вход барьера с помощью генератора последовательно создается импульсный сигнал прямоугольной формы с частотой следования импульсов F, в Гц;

  • - регистрируется результат измерения Yh соответствующий установленным значениям входного сигнала Fj;

  • - по измеренным значениям Y, вычисляется основная относительная погрешность преобразований по формуле (1);

  • - выбирается максимальное значение относительной погрешности барьера из всех значений по формуле (2).

Результаты поверки считают удовлетворительными, если полученные значения погрешностей 5тач по абсолютной величине не превышают нормируемых значений, указанных в описании типа на барьеры.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Положительные результаты поверки барьера оформляют свидетельством о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 8.2 Форма рекомендованного протокола результатов поверки для барьеров приведена в Приложении Б.

  • 8.3 Знак поверки наносится в месте, установленном в описании типа средства измерений.

  • 8.4 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики свидетельство о поверке аннулируется и выписывается извещение о непригодности в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

    Ю.Н. Ткаченко

Начальник лаборатории № 551

ФБУ «Ростест-Москва»

ПРИЛОЖЕНИЕ А (Обязательное)

Схемы электрических подключений

S1

Рис. 1 - Схема подключения барьеров типа S1

S2Ex

Рис. 2 - Схема подключения барьеров типа S2Ex

S3Ex

Калибратор или Магазин сопр.

Рис. 3 - Схема подключения барьеров типа S3Ex

- +

Блок

питания

Мультиметр

Рис. 4 - Схема подключения барьеров типа S2Ex-F

ПРИЛОЖЕНИЕ Б (Рекомендуемое)

Протокол поверки

№_____от_____

Условия поверки:

  • - температура окружающего воздуха, °C______________________________

  • - относительная влажность воздуха, %_________________________________

  • - атмосферное давление, кПа_________________________________________

Средства поверки:______________________________________________________

Таблица 1 - Барьер искрозащиты__________заводской номер________________

№ канала

Входной сигнал, 1вх, мА

1номц мА

I mini, мА

Вычисленная основная относительная погрешность Si, %

Пределы допускаемой основной относительной погрешности 8, %

1

0

0

±0,2

5

5

10

10

15

15

20

20

2

0

0

±0,2

5

5

10

10

15

15

20

20

Поверитель:

Ф.И.О.

Подпись

Дата

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
