УТВЕРЖДАЮ

Преобразователи измерительные линейных перемещений индуктивные серий RM, RL

МЕТОДИКА ПОВЕРКИ

МПАПМ 72-16

г. Москва

2016 г.

СОДЕРЖАНИЕ 1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок (и калибровки) преобразователей измерительных линейных перемещений индуктивных серий RM, RL (далее по тексту - преобразователи), изготавливаемых «eddylab GmbH», Германия.

  • 1.2   Преобразователи подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

Наименование операции поверки

Номер пункта методики поверки

Необходимость выполнения

при первичной поверке

при периодической поверке

Внешний осмотр

7.1

Да

Да

Опробование

7.2

Да

Да

Подтверждение соответствия программного обеспечения*

7.3

Да

Да

Определение диапазона измерений и приведенной погрешности измерений линейных перемещений

7.4

Да

Да

Примечание: * - для преобразователей с модулем измерительным серии Q модели Q.bloxx Al 06

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 Для поверки преобразователя применяют основные средства поверки и вспомогательное оборудование, приведённые в таблице 2.

Таблица 2 - Основные средства поверки и вспомогательное оборудование

Номер пункта методики

Наименование и обозначение средств поверки; основные технические и метрологические характеристики средства поверки

Основные средства поверки

7.2

  • - Штангенрейсмас ШР-630-0,10 ГОСТ 164-90: диапазон измерений от 60 до 630 мм, пределы допускаемой погрешности ±0,10 мм.

  • - Калибратор процессов документирующий Fluke 753 (Госреестр № 49876-12): диапазон измерений напряжения постоянного тока от минус 30 до 30 В, пределы допускаемой основной абсолютной погрешности измерений ± (0,02 %U + 0,005 В), где U - показания калибратора, В; диапазон измерений силы постоянного тока от минус 30 до 30 мА, пределы допускаемой основной абсолютной погрешности измерений ± (0,01 %1 ± 5мкА), где I - показания калибратора, мА.

Продолжение таблицы 2 - Основные средства поверки и вспомогательное оборудование

Номер пункта методики поверки

Наименование и обозначение средств поверки; основные технические и метрологические характеристики средства поверки

Основные средства поверки

7.4

  • - Штангенрейсмас ШР-630-0,10 ГОСТ 164-90: диапазон измерений от 60 до 630 мм, пределы допускаемой погрешности ±0,10 мм.

  • - Меры длины концевые плоскопараллельные, набор № 1, ГОСТ 9038-90, (1,0 -100) мм, 4-го разряда по ГОСТ Р 8.763-2011.

  • - Плита 1-0-630 х 400 ГОСТ 10905-86.

  • - Калибратор процессов документирующий Fluke 753 (Госреестр № 49876-12): диапазон измерений напряжения постоянного тока от минус 30 до 30 В, пределы допускаемой основной абсолютной погрешности измерений ± (0,02 %U + 0,005 В), где U - показания калибратора, В; диапазон измерений силы постоянного тока от минус 30 до 30 мА, пределы допускаемой основной абсолютной погрешности измерений ± (0,01 %1 + 5 мкА), где I -показания калибратора, мА.

Вспомогательные средства

Номер пункта методики поверки

Наименование и обозначение вспомогательного оборудования и средств поверки

6.1

Измеритель влажности и температуры ИВТМ-7 Н-01: диапазон измерений относительной влажности от 0 до 99 %, пределы допускаемой основной абсолютной погрешности измерений относительной влажности ± 2,0 %; диапазон измерений температуры от минус 20 до 60 °C, пределы допускаемой основной абсолютной погрешности измерений температуры ± 0,2 °C.

Барометр-анероид контрольный М67: диапазон измерений атмосферного давления от 81 до 106 кПа, пределы допускаемой абсолютной погрешности измерений атмосферного давления ± 0,6 мм рт. ст.

7.2, 7.4

Источник питания аналоговый серии Б5-47М (Госреестр № 49785-12)

Персональный компьютер (далее ПК) с программным обеспечением «Test.commander» и/или «1СР100» (далее ПО) и операционной системой, удовлетворяющий требованиям программного обеспечения фирмы-изготовителя для конфигурирования настройки преобразователя, отображения измеренных параметров на ПК, а так же регистрацию данных при поверки измерительных каналов преобразователя.

  • 3.2  При проведении поверки допускается применять другие средства поверки, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики поверки (далее - МП), имеющие утвержденный тип и прошедшие поверку в органах государственной метрологической службы.

  • 3.3 Все средства измерений должны быть поверены и иметь действующие свидетельства о поверке.

4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают лица, являющиеся сотрудниками аккредитованных организаций на право поверки СИ и специализирующихся в качестве поверителей средств измерений и изучивших эксплуатационную документацию на преобразователи.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1  При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок», правилами пожарной безопасности и безопасности труда, действующими на предприятии. Соблюдают также требования безопасности, изложенные в эксплуатационных документах на преобразователи, применяемые средства измерений (эталоны) и вспомогательное оборудование.

  • 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Любые подключения приборов проводить только при отключенном напряжении питания. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

  • 5.3 Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

6. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • -  диапазон температуры окружающего воздуха от 15 до 25 °C;

  • -  диапазон атмосферного давления воздуха от 86 до 106 кПа (от 645 до 795 мм рт. ст.);

  • -  диапазон относительной влажности воздуха от 45 до 80 %.

  • -  напряжение питания постоянного тока от 3 до 36 В;

  • -  колебания давления окружающего воздуха, вибрация, тряска, удары, наклоны, магнитные поля (кроме земного) и другие воздействия, влияющие на работу и метрологические характеристики преобразователя должны отсутствовать.

  • 6.2 Поверяемый преобразователь и средства поверки следует подготовить к работе в соответствии с технической документацией на них.

  • 6.3 Необходимо выдержать средства поверки и поверяемый преобразователь в помещении, где проводят поверку, не менее 2-х часов при температуре (20 ± 5)°С.

  • 6.4  Перед проведением поверки необходимо выполнить следующие подготовительные работы:

    • 6.4.1 Перед проведением поверки испытательные установки, стенды, аппаратура и электроизмерительные приборы должны иметь формуляры (паспорта) и соответствовать стандартам или техническим условиям на них.

    • 6.4.2 Проверить наличие свидетельств (знаков поверки) о поверке рабочих эталонов.

    • 6.4.3 Перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура, влажность воздуха и атмосферное давление).

    • 6.4.4 Провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями

ГОСТ 12.2.007.0-75.

  • 6.4.5 Предварительный прогрев приборов должен соответствовать требованиям технических описаний и инструкций по эксплуатации на них.

  • 6.4.6 Средства поверки (если это требует эксплуатационная документация) должны быть надежно заземлены с целью исключения влияния электрических полей на результаты измерений.

  • 6.4.7 Подключить первичный преобразователей) к блоку электроники согласно технической документации фирмы-изготовителя.

  • 6.4.8 Все операции по поверке, если нет особых указаний, проводить не ранее, чем через 1 мин после подачи напряжения питания.

  • 6.4.9 Подключить ПК к поверяемому преобразователю через модуль измерительный серии Q модели Q.bloxx Al 06 с поддержкой интерфейса RS-485 согласно технической документации фирмы-изготовителя.

  • 6.4.10 Установить внешнее ПО фирмы-изготовителя, позволяющее конфигурировать настройки преобразователя и отображать измеренные параметры на ПК, а так же регистрацию данных при поверки измерительных каналов.

  • 6.5  Порядок проведения поверки должен соответствовать порядку следования операций поверки согласно таблице 1.

  • 6.6  В процессе поверки преобразователя менять средства измерений не рекомендуется.

Примечание- п.п. 6.4.10 + 6.4.11 применимы для преобразователя с модулем измерительным серии Q модели Q.bloxx Al 06.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр.

    • 7.1.1 Проверку внешнего вида проводить путем визуального осмотра на соответствие следующим требованиям:

  • - соответствие комплектности поверяемого преобразователя технической документации, утвержденной в установленном порядке;

  • - соответствие серийного номера и маркировки, указанному в руководстве по эксплуатации и паспорте;

  • - на преобразователях и соединительных кабелях должны отсутствовать механические повреждения и дефекты, которые могут повлиять на их работоспособность;

  • - резьбы на присоединительных элементах не должны иметь сорванных ниток;

  • - надписи и обозначения на преобразователе должны быть четкими и соответствовать требованиям эксплуатационной документации;

  • - наличие и целостность пломб изготовителя.

  • 7.1.2 Результаты внешнего осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае дальнейшая поверка не проводится до устранения выявленных недостатков.

  • 7.2 Опробование преобразователя проводится в следующей последовательности:

    • 7.2.1 Закрепить преобразователь в вертикальном положении над плитой 1-0-630 х 400 ГОСТ 10905-86 (далее по тексту - поверочная плита) таким образом, чтобы обеспечивалось перемещение щупа (плунжера) преобразователя на всю его длину.

    • 7.2.2 К контактам питания блока электроники модели IMCA-24V-xxx, KAB-24V-xxx или модуля измерительного серии Q модели Q.bloxx Al 06 (далее по тексту - блок электроники), входящего в состав преобразователя, подключить источник питания аналоговый серии Б5-47М (далее по тексту - источник питания).

Примечание - все подключения в настоящей МП производить в соответствии с паспортом на преобразователь^) и руководствами по эксплуатации (паспортами) на средства поверки и вспомогательное оборудование.

  • 12.3 Подключить калибратор процессов документирующий Fluke 753 (далее по тексту -калибратор) к выходу блока электроники. Включить калибратор, осуществить его настройку на режим измерений в соответствии с видом выходного сигнала преобразователя. Для преобразователя с модулем измерительным серии Q модели Q.bloxx А106 подключить к выходу ПК по интерфейсу RS-485 согласно технической документации фирмы-изготовителя, осуществить настройку внешнего ПО фирмы-изготовителя на режим измерений в соответствии с видом выходного сигнала преобразователя.

  • 7.2.4 Включить источник питания.

  • 7.2.5 Перемещая щуп преобразователя, проверить плавность его хода на всем диапазоне измерений.

  • 7.2.6 Результаты опробования считать положительными, если не обнаруживается нарушение плавности перемещения щупа, заеданий и скачков, а также при перемещении щупа изменяются показания калибратора и измеренные параметры/данные ПО фирмы-изготовителя для преобразователей с модулем измерительным серии Q модели Q.bloxx Al 06. В противном случае дальнейшая поверка не проводится до устранения выявленных недостатков.

  • 7.3 Идентификация программного обеспечения (данный пункт применим только для преобразователей с модулем измерительным серии Q модели Q.bloxx А106).

    • 7.3.1 Для идентификации программного обеспечения (далее - ПО) необходимо:

  • - установить внешнее ПО «1СР100» на ПК с операционной системой, удовлетворяющий требованиям программного обеспечения фирмы-изготовителя;

  • - после установки запустить ПО «1СР100»;

  • - через интерфейс пользователя выбрать вкладку «Help», во всплывшем контекстном меню выбрать раздел «About».

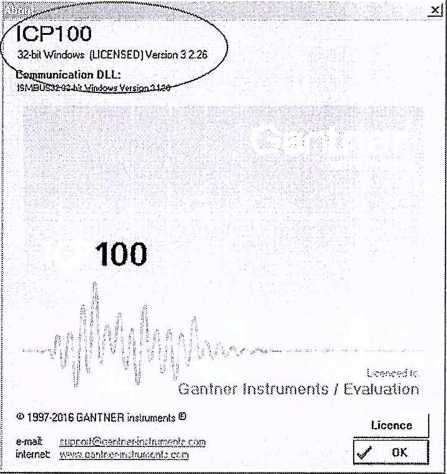

В открывшемся окне будет указано наименование и версия ПО «1СР100» (см. рис. 1).

Рисунок 1.

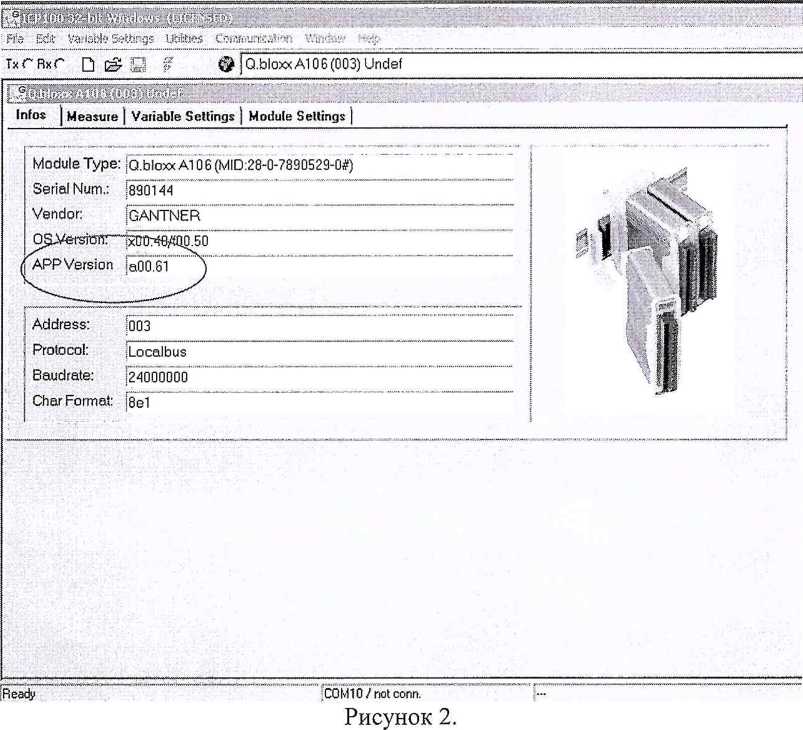

Далее для идентификации встроенного ПО (ВПО) в запущенном ПО «1СР100» необходимо выбрать подключенный модуль измерительный серии Q модели Q.bloxx А106. В открывшемся меню необходимо выбрать закладку «Infos». В строке «АРР Version» будет указан используемая версия ВПО (см. рис. 2).

7.3.2 Результат проверки считают положительным, если наименование и номер версии ПО соответствуют указанным в таблице 3.

Таблица 3.

Идентификационное наименование

ЮР 100

ВПО (firmware)

Номер версии (идентификационный номер), не ниже

3.2.18

аОО.61

  • 7.4 Определение диапазона измерений и приведенной погрешности измерений линейных перемещений.

    • 7.4.1  Приведенную к диапазону измерений (ДИ) погрешность измерений линейных перемещений преобразователя определять в 5 точках, равномерно расположенных в диапазоне измерений перемещений преобразователя, при прямом и обратом ходе щупа.

    • 7.4.2  Определение приведенной погрешности измерений линейных перемещений преобразователя в диапазоне до 100 мм включительно проводить по мерам длины концевым плоскопараллельным (далее по тексту - концевые меры длины).

      • 7.4.2.1 Закрепить преобразователь в вертикальном положении над поверочной плитой таким образом, чтобы обеспечивалось перемещение щупа преобразователя на всю его длину, но не более 100 мм.

      • 7.4.2.2 Осуществить операции по п.п. 7.2.2 н- 7.2.4.

      • 7.4.2.3 Перемещая щуп преобразователя поочередно устанавливать под щуп концевые меры длины номинала, выбранного в соответствии с п. 7.4.1 настоящей МП, одновременно фиксируя показания калибратора и измеренные параметры/данные ПО фирмы-изготовителя (ЮР 100) для преобразователей с модулем измерительным серии Q модели Q.bloxx А106.

Измерения проводить при прямом и обратом ходе щупа.

  • 7.4.3  Определение приведенной погрешности измерений линейных перемещений преобразователя в диапазоне свыше 100 мм проводить по штангенрейсмасу.

    • 7.4.3.1 Закрепить преобразователь в вертикальном положении над поверочной плитой таким образом, чтобы обеспечивалось перемещение щупа преобразователя на всю его длину.

    • 7.4.3.2 Рядом с преобразователем на поверочной плите установить штангенрейсмас.

    • 7.4.3.3 Осуществить операции по п.п. 7.2.2 -ь 7.2.4.

    • 7.4.3.4 Перемещая щуп преобразователя в диапазоне измерений свыше 100 мм до верхней границы диапазона изменений преобразователя при прямом и обратом ходе щупа снять показания штангенрейсмаса в определенных, в соответствии с п. 7.4.1 настоящей МП, точках диапазона и соответствующие им показания калибратора или измеренные параметры/данные ПО фирмы-изготовителя (ICP100) для преобразователей с модулем измерительным серии Q модели Q.bloxx Al 06.

  • 7.4.4 Для каждой выбранной в соответствии с п. 7.4.1 настоящей МП точки диапазона измерений преобразователя при прямом и обратом ходе щупа вычислить приведенную погрешность измерений линейного перемещения.

  • 7.4.5 Преобразователь считается прошедшим поверку, если диапазон измерений линейных перемещений не менее установленного в паспорте на преобразователь, а наибольшая приведенная погрешность, определенная для всех измерений при прямом и обратном ходе щупа в каждой точке диапазона измерений, не выходит за пределы, установленные в паспорте на преобразователь.

8 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
  • 8.1 Обработку результатов измерений проводить в следующей последовательности.

  • 8.2 Для каждого зафиксированного показания калибратора определить значение линейного перемещения по формуле:

Хе = а * (V - У,шп),                                    (1)

где а = ditch, где di - диапазон измерений преобразователя (мм); ch - диапазон изменений выходного сигнала преобразователя (В - для выхода преобразователя по напряжению постоянного тока; мА - для выхода преобразователя по силе постоянного тока); v -зафиксированное показание калибратора (В - для режима измерений напряжения постоянного тока; мА - для режима измерений силы постоянного тока); vmtn - нижняя граница диапазона изменений выходного сигнала преобразователя (В - для режима измерений напряжения постоянного тока; мА - для режима измерений силы постоянного тока).

  • 8.3 Значения приведенной погрешности измерений линейных перемещений в каждой точке определить по формуле:

Zj=±^eZ^..100%                      (2)

Х„р

где ух - приведенная погрешность, %; хе - значение линейного перемещения вычисляемое по формуле (1) на основе показаний калибратора, мм; хэ - значение линейного перемещения измеренное по концевым мерам длины или по штангенрейсмасу, мм; х„р -диапазон измерений преобразователя^ мм.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Положительные результаты поверки преобразователя удостоверяются знаком поверки и записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке» установленной формы.

При отрицательном результате поверки, преобразователь не допускается к дальнейшему применению и на него выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на преобразователь, при этом указывают причину непригодности.

Инженер

ООО «Автопрогресс-М»

М.А. Скрипка

Приложение А (рекомендуемое) ПРОТОКОЛ ПОВЕРКИ №______

Преобразователя измерительного линейных перемещений индуктивного серий RM, RL (далее-преобразователи), изготовленного «eddylab GmbH», Германия, заводской номер______________

Средства поверки:

Условия поверки:

Температура воздуха, °C

Относительная влажность воздуха, %

Атмосферное давление, кПа

1 Результаты внешнего осмотра___________________________________________

2 Результаты опробования:

  • 2.1 Работоспособность преобразователя_______________

2.2 Подтверждение соответствия программного обеспечения (Идентификация ПО)

Идентификационные данные (признаки)      |            Значения

Идентификационные данные ВПО

Идентификационное наименование ВПО

Номер версии (идентификационный номер ВПО), не ниже

Идентификационные данные ПО «1СР100»

Идентификационное наименование ПО

Номер версии (идентификационный номер ПО), не ниже

3 Результаты определения метрологических характеристик

  • 3.1 Определение диапазона измерений и приведенной погрешности измерений линейных перемещений

Результаты поверки преобразователя измерительного линейных перемещений индуктивного серий RM, RL, изготовленного «eddylab GmbH», Германия, заводской номер_______________,

положителыгые/отрицательные

ЗАКЛЮЧЕНИЕ ПО РЕЗУЛЬТАТАМ ПОВЕРКИ

На основании положительных результатов поверки преобразователя измерительного линейных перемещений индуктивного серий RM, RL, изготовленного «eddylab GmbH», Германия, заводской номер_______________, признан пригодным к эксплуатации.

На основании отрицательных результатов поверки преобразователя измерительного линейных перемещений индуктивного серий КМ, RL, изготовленного «eddylab GmbH», Германия, заводской номер________________, (указать причину бракования)

признан непригодным к эксплуатации

Дата поверки___________ Подпись поверителя_______________

Организация, проводившая поверку_____________________________________
