Методика поверки «Потенциостаты-Гальваностаты типа Р» (МП 206.1-001-2018)
Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»
(ФГУП«ВНИИМС»)
УТВЕРЖДАЮ
по производственной
![Методика поверки. Потенциостаты-Гальваностаты типа Р. ОЕИ Аналитика](mp_html/304068218646f90af72a8a_files/304068218646f90af72a8a-1.jpg)
Иванникова
2018 г.
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ПОТЕНЦИОСТАТЫ-ГАЛЬВАНОСТАТЫ ТИПАРМетодика поверки
МП 206.1-001-2018 г. Москва 2018
ВВЕДЕНИЕНастоящая методика устанавливает методы и средства первичной и периодической поверок потенциостатов-гальваностатов типа Р, изготавливаемых ИП Астафьева Юлия Андреевна, г. Черноголовка Московской обл.
Потенциостаты-гальваностаты типа Р (далее - приборы) предназначены для воспроизведения напряжения и силы постоянного тока на рабочих электродах электрохимической ячейки в процессе электрохимических исследований.
Интервал между поверками (межповерочный интервал) - 2 года.
Допускается проведение первичной поверки средств измерений при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.
Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений.
1 ОПЕРАЦИИ ПОВЕРКИ-
1.1 При поверке выполняются операции, указанные в таблице 1.
-
1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.
Таблица 1 - Операции поверки
Наименование операции |
Пункт методики поверки |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
7.2 |
Да |
Да |
2 Проверка электрического сопротивления цепи защитного заземления |
7.3 |
Да |
Да |
3 Опробование |
7.4 |
Да |
Да |
4 Определение диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения напряжения постоянного тока |
7.5 |
Да |
Да |
4.1 Определение диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения напряжения постоянного тока потенциостата-гальваностата Р-2Х |
7.5.1 |
Да |
Да |
4.2 Определение диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения напряжения постоянного тока потенциостата-гальваностата Р-20Х |
7.5.2 |
Да |
Да |
4.3 Определение диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения напряжения постоянного тока потенциостата-гальваностата Р-40Х |
7.5.3 |
Да |
Да |
4.4 Определение диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения напряжения постоянного тока потенциостата-гальваностата Р-45Х |
7.5.4 |
Да |
Да |
Наименование операции |
Пункт методики поверки |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
4.5 Определение диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения напряжения постоянного тока потенциостата-гальваностата Р-15 ОХ |
7.5.5 |
Да |
Да |
4.6 Определение диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения напряжения постоянного тока потенциостата-гальваностата Р-20Х8 |
7.5.6 |
Да |
Да |
5 Определение диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения силы постоянного тока |
7.6 |
Да |
Да |
5.1 Определение пределов диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения силы постоянного тока потенциостата-гальваностата Р-2Х |
7.6.1 |
Да |
Да |
5.2 Определение пределов диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения силы постоянного тока потенциостата-гальваностата Р-20Х |
7.6.2 |
Да |
Да |
5.3 Определение пределов диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения силы постоянного тока потенциостата-гальваностата Р-40Х |
7.6.3 |
Да |
Да |
5.4 Определение пределов диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения силы постоянного тока потенциостата-гальваностата Р-45Х |
7.6.4 |
Да |
Да |
5.5 Определение пределов диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения силы постоянного тока потенциостата-гальваностата Р-150Х |
7.6.5 |
Да |
Да |
5.6 Определение пределов диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения силы постоянного тока потенциостата-гальваностата Р-20Х8 |
7.6.6 |
Да |
Да |
-
2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.
-
2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.
-
2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.
Таблица 2 - Средства поверки
Номер пункта методики поверки |
Тип средства поверки |
7.2; 7.4 |
Визуально |
7.3 |
Установка для проверки параметров электрической безопасности GPI-745A. Диапазон измерений сопротивления (в режиме измерений сопротивления заземления) от 0,0001 до 0,6 Ом при испытательном токе до 32 А. Пределы допускаемой абсолютной погрешности измерений сопротивления ±(0,01-Яизм+0,003), Ом, где 1<изм -измеренное значение сопротивления. |
7.5 |
Мультиметр 3458А. Верхние пределы диапазонов измерений напряжения постоянного тока 10 и 100 В. Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока:
где Ux - измеренное значение, Unp - верхний предел диапазона измерений. ПЭВМ с внешними устройствами (монитор, клавиатура, манипулятор «мышь»), ПО ES8. |
7.6 |
Мультиметр 3458А. Верхние пределы диапазонов измерений силы постоянного тока 100 нА; 1 мкА; 10 мкА; 100 мкА; 1 мА; 10 мА; 100 мА; 1 А. Пределы допускаемой абсолютной погрешности измерений силы постоянного тока:
где 1х - измеренное значение, 1пр - верхний предел диапазона измерений. Вольтамперметр М2018. Верхние пределы диапазонов измерений силы постоянного тока 0,75 мА; 1,5 мА; 3 мА; 7,5 мА; 15 мА; 30 мА; 75 мА; 150 мА; 300 мА; 750 мА; 1500 мА; 3000 мА; 7,5 А; 15 А; 30 А. Класс точности 0,2. ПЭВМ с внешними устройствами (монитор, клавиатура, манипулятор «мышь»), ПО ES8. |
Таблица 3 - Вспомогательные средства поверки
Тип средства поверки |
Измеряемая величина |
Диапазон измерений |
Погрешность |
Т ермогигрометр ИВА-6Н-Д |
Температура окружающего воздуха |
от 0 до 50 °C |
±0,5 °C |
Относительная влажность |
от 0 до 98 % |
±2% | |
Атмосферное давление |
от 300 до 1100 гПа |
±2,5 гПа |
К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИК проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.
5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИПри проведении поверки должны соблюдаться следующие условия:
-
• температура окружающего воздуха (20±5) °C;
-
• относительная влажность от 50 до 80 %;
-
• атмосферное давление от 96 до 104 кПа или от 720 до 780 мм. рт. ст.;
-
• напряжение питания - от 198 до 242 В;
-
• частота питающего напряжения (50± 1) Гц.
Перед поверкой должны быть выполнены следующие подготовительные работы:
-
1. Проверены документы, подтверждающие электрическую безопасность.
-
2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.
-
3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.
-
7.1 Метрологические характеристики, подлежащие определению.
Определению подлежат погрешности измерения, перечисленные в таблице 4.
Таблица 4 - Метрологические характеристики потенциостатов-гальваностатов типа Р
Наименование характеристики |
Значение для модификаций | |||||
Р-2Х |
Р-20Х |
Р-20Х8 |
Р-40Х |
Р-45Х |
Р-150Х | |
Количество каналов |
1 |
1 |
8 |
1 |
1 |
1 |
Диапазон воспроизведения напряжения постоянного тока, В |
от -5 до +5 |
от -2 до ±2; от-15 до ±15 |
от -6 до +6 |
от -2 до +2; от -5 до +5 |
от-1 до +1; от -2 до +2; от-5 до +5; от -12 до +12 |
от -2 до +2; от -9 до +9 |
Пределы допускаемой приведенной погрешности воспроизведения к верхнему пределу воспроизведения напряжения постоянного тока, % |
±0,2 | |||||
Диапазон воспроизведения силы постоянного тока |
от -200 до ±200 мА; от -20 до ±20 мА; от -2 до ±2 мА; от -200 до ±200 мкА; от -20 до ±20 мкА; от -2 до ±2 мкА |
от-1,5 до +1,5 А; от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; от -2 до +2 мкА; от -200 до +200 нА |
от -2 до +2 А; от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА |
от -3 до +3 А; от -200 до +200 мА; от -20 до +20 мА; от —2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; от -2 до +2 мкА; от -200 до +200 нА |
от -3 до +3 А; от -200 до +200 мА; от -20 до +20 мА; от -2 до +2 мА; от -200 до +200 мкА; от -20 до +20 мкА; от -2 до +2 мкА; от -200 до +200 нА; от -20 до +20 нА; |
от-15 до +15 А; от-1 до +1 А; от -100 до +100 мА; от -10 до +10 мА |
Пределы допускаемой приведенной погрешности воспроизведения к верхнему пределу воспроизведения силы постоянного тока, % |
±0,5 для диапазонов от -200 до ±200 мА; от -2 до ±2 мкА; ±0,2 для остальных диапазонов |
±1 для диапазонов от-1,5 до +1,5 А; от -200 до +200 нА; ±0,5 для диапазона от -2 до +2 мкА; ±0,2 для остальных диапазонов |
±1 для диапазонов от -2 до +2 А; от -200 до +200 мкА; ±0,2 для остальных диапазонов |
±1 для диапазонов от -3 до +3 А; от -200 до +200 нА; ±0,5 для диапазона от -2 до +2 мкА; ±0,2 для остальных диапазонов |
±3 для диапазона от -20 до +20 нА; ±1 для диапазонов от -3 до +3 А; от -200 до +200 нА; ±0,5 для диапазона от -2 до +2 мкА; ±0,2 для остальных диапазонов |
±1 для диапазона от-15 до +15 А; ±0,2 для остальных диапазонов |
-
7.2 Внешний осмотр.
Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:
-
1. Комплектность прибора должна соответствовать руководству по эксплуатации;
-
2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях;
-
3. Не должно быть механических повреждений корпуса, лицевой панели, органов управления. Все надписи должны быть четкими и ясными;
-
4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.
При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.
-
7.3 Проверка электрического сопротивления цепи защитного заземления.
Проверку электрического сопротивления цепи защитного заземления выполнять в следующем порядке:
-
1) подготовить установку для проверки параметров электрической безопасности GPI-745А (далее - установка GPI-745A), установить режим измерения электрического сопротивления заземления, испытательный ток установить равным 25 А;
-
2) измерить установкой GPI-745A сопротивление цепи между элементом подсоединения к прибору внешнего контура защитного заземления и любой токопроводящей частью, расположенной на лицевой части прибора.
Результат проверки считать положительным, если измеренное значение сопротивления заземления не превышает 0,1 Ом.
При несоблюдении этого требования и наличии дефектов поверяемый прибор бракуется и направляется в ремонт.
-
7.4 Опробование.
-
7.4.1 Опробование прибора в режиме «Автоматическая проверка канала».
-
Опробование проводить следующим образом:
-
1) включить прибор;
-
2) запустить программу ES8 (см. приложение А);
-
3) подключиться к прибору в управляющей программе ES8. Прибор не должен выполнять работу, иначе проверка будет невозможна;
-

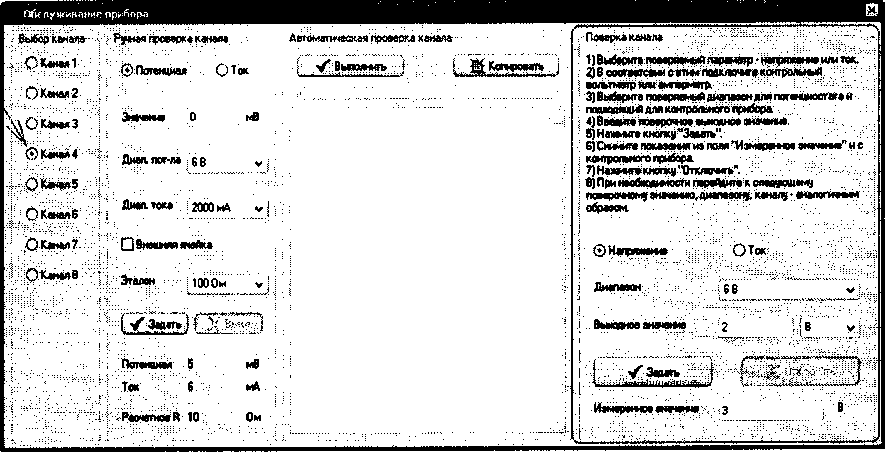

4) зайти в основном меню вкладка «Помощь», далее выбрать «Обслуживание прибора»;
-
5) если прибор многоканальный, то в появившемся окне «Обслуживание прибора» необходимо выбрать проверяемый канал;
-
6) в окне «Обслуживание прибора» необходимо выбрать поле «Автоматическая проверка канала»;
-
7) в появившемся окне «Автоматическая проверка канала» необходимо нажать кнопку «Выполнить»;
-
8) в окне «Автоматическая проверка канала» наблюдать результаты проверки (наличие или отсутствие сообщений о неисправностях);
-
9) если прибор многоканальный, то необходимо выполнить действия 4) - 8) для всех каналов;
-
10) отключить прибор.
Результат опробования считать положительным, если при проверке работоспособности прибора не было сообщений о неисправностях.
При неверном функционировании прибор бракуется и направляется в ремонт.
-
7.5 Определение диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения напряжения постоянного тока
-
7.5.1 Определение диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения напряжения постоянного тока потенциостата-гальваностата Р-2Х
-
Определение погрешности проводить в следующем порядке:
-
1) подготовить мультиметр 3458А (далее - вольтметр) к работе;
-

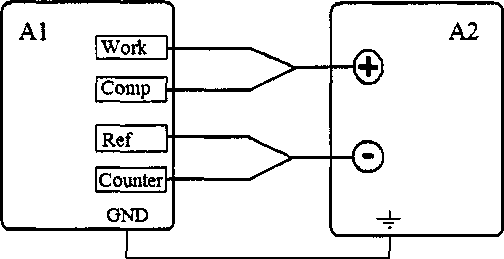

2) подключить к прибору мультиметр 3458А. Подключение производить следующим образом: выходы Work и Comp прибора подключить к положительному входу вольтметра, выходы Ref и Counter - к отрицательному (см. приложение Б);
-
3) включить прибор и вольтметр, установить вольтметр в режим измерений напряжения постоянного тока в диапазоне 10 В;
-
4) запустить на исполнение программу ES8 (см. приложение А);
-
5) зайти в основном меню вкладка «Помощь», далее выбрать «Обслуживание прибора»;
-
6) в панели «Поверка канала» выбрать параметр - «Напряжение»;
-
7) выбрать диапазон «5 В»;
-
8) установить в поле «Выходные значение» значение равное минус 5,00 В;
-
9) нажать кнопку «Задать», наблюдать и зарегистрировать показания вольтметра;
-
10) нажать кнопку «Отключить»;
-
11) повторить действия 8) - 10) для значений равных минус 4,00; минус 3,00; минус 2,00; минус 1,00; 0,05; 1,00; 2,00; 3,00; 4,00 и 5,00 В;
-
12) выключить приборы, закрыть программу, отсоединить кабели и принадлежности;
-
13) вычислить приведённую погрешность воспроизведения напряжения постоянного тока 5U, % по формуле:
8U = ~х ~^-100% (1)
U
и н
где Ux - показания поверяемого прибора, В; Uo - показания эталонного прибора, В; Uh - верхний предел диапазона воспроизведения, В.
Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле 1 не превышают значений, указанных в п. 7.1 настоящей Методики.
-
7.5.2 Определение диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения напряжения постоянного тока потенциостата-гальваностата Р-20Х
Определение погрешности проводить в следующем порядке:
-
1) подготовить мультиметр 3458А (далее - вольтметр) к работе;
-

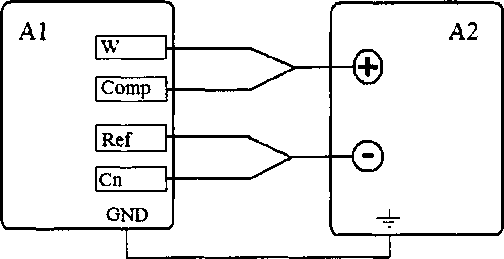

2) подключить к прибору мультиметр 3458А. Подключение производить следующим образом: выходы Work и Comp прибора подключить к положительному входу вольтметра, выходы Ref и Counter - к отрицательному (см. приложение Б);
-
3) включить прибор и вольтметр, установить вольтметр в режим измерений напряжения постоянного тока в диапазоне 10 В;
-
4) запустить на исполнение программу ES8 (см. приложение А);
-
5) зайти в основном меню вкладка «Помощь», далее выбрать «Обслуживание прибора»;
-
6) в панели «Поверка канала» выбрать параметр - «Напряжение»;
-
7) выбрать диапазон «2 В»;
-
8) установить в поле «Выходные значение» значение равное минус 2,00 В;
-
9) нажать кнопку «Задать», наблюдать и зарегистрировать показания вольтметра;
-
10) нажать кнопку «Отключить»;
И) повторить действия 8) - 10) для значений равных минус 1,60; минус 1,20; минус 0,80; минус 0,40; 0,01; 0,40; 0,80; 1,20; 1,60 и 2,00 В;
-
12) установить вольтметр в режим измерений напряжения постоянного тока в диапазоне 100 В;
-
13) выбрать диапазон «15В »;
-
14) повторить действия 8) - 10) для значений равных минус 15,00; минус 12,00; минус 9,00; минус 6,00; минус 3,00; 0,05; 3,00; 6,00; 9,00; 12,00 и 15,00 В;
-
15) выключить приборы, закрыть программу, отсоединить кабели и принадлежности;
-
16) вычислить приведённую погрешность воспроизведения напряжения постоянного тока 5U, % по формуле 1.
Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле 1 не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
-
7.5.3 Определение диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения напряжения постоянного тока потенциостата-гальваностата Р-40Х
Определение погрешности проводить в следующем порядке:
-
1) подготовить мультиметр 3458А (далее - вольтметр) к работе;
-
2) подключить к прибору вольтметр. Подключение производить следующим образом: выходы Work и Comp прибора подключить к положительному входу вольтметра, выходы Ref и Counter - к отрицательному (см. приложение Б);
-
3) включить прибор и вольтметр, установить вольтметр в режим измерений напряжения постоянного тока в диапазоне 10 В;
-
4) запустить на исполнение программу ES8 (см. приложение А);
-
5) зайти в основном меню вкладка «Помощь», далее выбрать «Обслуживание прибора»;
-
6) в панели «Поверка канала» выбрать параметр - «Напряжение»;
-
7) выбрать диапазон «2 В»;
-
8) установить в поле «Выходные значение» значение равное минус 2,00 В;
-
9) нажать кнопку «Задать», наблюдать и зарегистрировать показания вольтметра;
-
10) нажать кнопку «Отключить»;
И) повторить действия 8) - 10) для значений равных минус 1,60; минус 1,20; минус 0,80; минус 0,40; 0,01; 0,40; 0,80; 1,20; 1,60 и 2,00 В;
-
12) выбрать диапазон «5 В»;
-
13) повторить действия 8) - 10) для значений равных минус 5,00; минус 4,00; минус 3,00; минус 2,00; минус 1,00; 0,05; 1,00; 2,00; 3,00; 4,00 и 5,00 В;
-
14) выключить приборы, закрыть программу, отсоединить кабели и принадлежности;
-
15) вычислить приведённую погрешность воспроизведения напряжения постоянного тока 8U, % по формуле 1.
Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле 1 не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
-
7.5.4 Определение диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения напряжения постоянного тока потенциостата-гальваностата Р-45Х
Определение погрешности проводить в следующем порядке:
-
1) подготовить мультиметр 3458А (далее - вольтметр) к работе;
-
2) подключить к прибору вольтметр. Подключение производить следующим образом: выходы Work и Comp прибора подключить к положительному входу вольтметра, выходы Ref и Counter - к отрицательному (см. приложение Б);
-
3) включить прибор и вольтметр, установить вольтметр в режим измерений напряжения постоянного тока в диапазоне 10 В;
-
4) запустить на исполнение программу ES8 (см. приложение А);
-
5) зайти в основном меню вкладка «Помощь», далее выбрать «Обслуживание прибора»;
-
6) в панели «Поверка канала» выбрать параметр - «Напряжение»;
-
7) выбрать диапазон «1 В»;
-
8) установить в поле «Выходные значение» значение равное минус 1,00 В;
-
9) нажать кнопку «Задать», наблюдать и зарегистрировать показания вольтметра;
-
10) нажать кнопку «Отключить»;
-
11) повторить действия 8) - 10) для значений равных минус 0,80; минус 0,60; минус 0,40; минус 0,20; 0,01; 0,20; 0,40; 0,60; 0,80 и 1,00 В;
-
12) выбрать диапазон «2 В»;
-
13) повторить действия 8) - 10) для значений равных минус 2,00; 1,60; минус 1,20; минус 0,80; минус 0,40; 0,01; 0,40; 0,80; 1,20; 1,60 и 2,00 В;
-
14) выбрать диапазон «5 В»;
-
15) повторить действия 8) - 10) для значений равных минус 5,00; минус 4,00; минус 3,00; минус 2,00; минус 1,00; 0,05; 1,00; 2,00; 3,00; 4,00 и 5,00 В;
-
16) установить вольтметр в режим измерений напряжения постоянного тока в диапазоне 100 В;
-
17) выбрать диапазон «12 В»;
-
18) повторить действия 8) - 10) для значений равных минус 12,00; минус 9,6; минус 7,20; минус 4,80; минус 2,40; 0,05; 2,40; 4,80; 7,20; 9,60 и 12,00 В;
-
19) выключить приборы, закрыть программу, отсоединить кабели и принадлежности;
-
20) вычислить приведённую погрешность воспроизведения напряжения постоянного тока 3U, % по формуле 1.
Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле 1 не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
-
7.5.5 Определение диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения напряжения постоянного тока потенциостата-гальваностата Р-150Х
Определение погрешности проводить в следующем порядке:
-
1) подготовить мультиметр 3458А (далее - вольтметр) к работе;
-
2) подключить к прибору вольтметр. Подключение производить следующим образом: выходы Work и Comp прибора подключить к положительному входу вольтметра, выходы Ref и Counter - к отрицательному (см. приложение Б);
-
3) включить прибор и вольтметр, установить вольтметр в режим измерений напряжения постоянного тока в диапазоне 10 В;
-
4) запустить на исполнение программу ES8 (см. приложение А);
-
5) зайти в основном меню вкладка «Помощь», далее выбрать «Обслуживание прибора»;
-
6) в панели «Поверка канала» выбрать параметр - «Напряжение»;
-
7) выбрать диапазон «2 В»;
-
8) установить в поле «Выходные значение» значение равное минус 2 В;
-
9) нажать кнопку «Задать», наблюдать и зарегистрировать показания вольтметра;
-
10) нажать кнопку «Отключить»;
И) повторить действия 8) - 10) для значений равных минус 1,60; минус 1,20; минус 0,80; минус 0,40; 0,01; 0,40; 0,80; 1,20; 1,60 и 2,00 В;
-
12) выбрать диапазон «9 В»;
-
13) повторить действия 8) - 10) для значений равных минус 9,00; минус 7,20; минус 5,40; минус 3,60; минус 1,80; 0,05; 1,80; 3,60; 5,40; 7,20 и 9,00 В;
-
14) выключить приборы, закрыть программу, отсоединить кабели и принадлежности;
-
15) вычислить приведённую погрешность воспроизведения напряжения постоянного тока 3U, % по формуле 1.
Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле 1 не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
-
7.5.6 Определение диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения напряжения постоянного тока потенциостата-гальваностата Р-20Х8
Определение погрешности проводить в следующем порядке:
-
1) подготовить мультиметр 3458А (далее - вольтметр) к работе;
-
2) подключить к первому каналу прибора вольтметр. Подключение производить следующим образом: выходы W и Comp прибора подключить к положительному входу вольтметра, выходы Ref и Сп - к отрицательному (см. приложение Б);
-
3) включить прибор и вольтметр, установить вольтметр в режим измерений напряжения постоянного тока в диапазоне 10 В;
-
4) запустить на исполнение программу ES8 (см. приложение А);
-
5) зайти в основном меню вкладка «Помощь», далее выбрать «Обслуживание прибора»;
-
6) выбрать первый канал прибора в левой части окна программы - «Канал 1»;
-
7) в панели «Поверка канала» выбрать параметр - «Напряжение»;
-
8) выбрать диапазон «6 В»;
-
9) установить в поле «Выходные значение» значение равное минус 6,00 В;
-
10) нажать кнопку «Задать», наблюдать и зарегистрировать показания вольтметра;
-
11) нажать кнопку «Отключить»;
-
12) повторить действия 9) - 11) для значений равных минус 4,80; минус 3,60; минус 2,40; минус 1,20; 0,05; 1,20; 2,40; 3,60; 4,80 и 6,00 В;
-
13) повторить действия 6) - 12) для остальных каналов прибора;
-
14) выключить приборы, закрыть программу, отсоединить кабели и принадлежности;
-
15) вычислить приведённую погрешность воспроизведения напряжения постоянного тока 5U, % по формуле 1.
Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле 1 не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
-
7.6 Определение диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения силы постоянного тока
-
7.6.1 Определение пределов диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения силы постоянного тока потенциостата-гальваностата Р-2Х
-
Определение погрешности проводить в следующем порядке:
-
1) подготовить мультиметр 3458А (далее - амперметр) к работе;
-
2) подключить к прибору амперметр. Подключение производить следующим образом: выходы Work и Сошр прибора подключить к положительному входу амперметра, выходы Ref и Counter - к отрицательному (см. приложение Б);
-
3) включить прибор и амперметр, установить амперметр в режим измерений силы постоянного тока в диапазоне 1 А;
-
4) запустить на исполнение программу ES8 (см. приложение А);
-
5) зайти в основном меню вкладка «Помощь», далее выбрать «Обслуживание прибора»;
-
6) в панели «Поверка канала» выбрать параметр - «Ток»;
-
7) выбрать диапазон «200 мА»;
-
8) установить в поле «Выходное значение» равное минус 200 мА;
-
9) нажать кнопку «Задать», наблюдать и зарегистрировать показания амперметра;
-
10) нажать кнопку «Отключить»;
-
11) повторить действия 8) - 10) для значений равных минус 160; минус 120; минус 80; минус 40; 1; 40; 80; 120; 160 и 200 мА;
-
12) установить амперметр в режим измерений силы постоянного тока в диапазоне 100 мА;
-
13) выбрать диапазон «20 мА»;
-
14) повторить действия 8) - 10) для значений равных минус 20,0; минус 16,0; минус 12,0; минус 8,0; минус 4,0; 0,1; 4,0; 8,0; 12,0; 16,0 и 20,0 мА;
-
15) установить амперметр в режим измерений силы постоянного тока в диапазоне 10 мА;
-
16) выбрать диапазон «2 мА»;
-
17) повторить действия 8) - 10) для значений равных минус 2,00; минус 1,60; минус 1,20; минус 0,80; минус 0,40; 0,01; 0,40; 0,80; 1,20; 1,60 и 2,00 мА;
-
18) установить амперметр в режим измерений силы постоянного тока в диапазоне 1 мА;
-
19) выбрать диапазон «200 мкА»;
-
20) повторить действия 8) - 10) для значений равных минус 200; минус 160; минус 120; минус 80; минус 40; 1; 40; 80; 120; 160 и 200 мкА;
-
21) установить амперметр в режим измерений силы постоянного тока в диапазоне 100 мкА;
-
22) выбрать диапазон «20 мкА»;
-
23) повторить действия 8) - 10) для значений равных минус 20,0; минус 16,0; минус 12,0; минус 8,0; минус 4,0; 0,1; 4,0; 8,0; 12,0; 16,0 и 20,0 мкА;
-
24) установить амперметр в режим измерений силы постоянного тока в диапазоне 10 мкА;
-
25) выбрать диапазон «2 мкА»;
-
26) повторить действия 8) - 10) для значений равных минус 2,00; минус 1,60; минус 1,20; минус 0,80; минус 0,40; 0,01; 0,40; 0,80; 1,20; 1,60 и 2,00 мкА;
-
27) выключить приборы, закрыть программу, отсоединить кабели и принадлежности;
-
28) вычислить приведённую погрешность воспроизведения силы постоянного тока 51, %, по формуле 2:
8I=Ix~—q -100% (2)
I
1 н
где 1х - показания поверяемого прибора, А; 1о - показания эталонного прибора, А; 1н - верхний предел диапазона воспроизведения, А.
Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле 2 не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
-
7.6.2 Определение пределов диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения силы постоянного тока потенциостата-гальваностата Р-20Х
Определение погрешности проводить в следующем порядке:
-
1) подготовить мультиметр 3458А (далее - амперметр) и вольтамперметр М2018 (далее - амперметр) к работе. В диапазоне воспроизведения до 1 А использовать мультиметр 3458А, в диапазоне воспроизведения свыше 1 А использовать вольтамперметр М2018;
-
2) подключить к прибору амперметр. Подключение производить следующим образом: выходы Work и Comp прибора подключить к положительному входу амперметра, выходы Ref и Counter - к отрицательному (см. приложение Б);
-
3) включить прибор и амперметр, установить амперметр в режим измерений силы постоянного тока в диапазоне 1,5 А;
-
4) запустить на исполнение программу ES8 (см. приложение А);
-
5) зайти в основном меню вкладка «Помощь», далее выбрать «Обслуживание прибора»;
-
6) в панели «Поверка канала» выбрать параметр - «Ток»;
-
7) выбрать диапазон «1,5 А»;
-
8) установить в поле «Выходное значение» равное минус 1,5 А;
-
9) нажать кнопку «Задать», наблюдать и зарегистрировать показания амперметра;
-
10) нажать кнопку «Отключить»;
-
11) повторить действия 8) - 10) для значений равных минус 1,20; минус 0,90; минус 0,60; минус 0,30; 0,05; 0,30; 0,60; 0,90; 1,20 и 1,50 А;
-
12) установить амперметр в режим измерений силы постоянного тока в диапазоне 1 А;
-
13) выбрать диапазон «200 мА»;
-
14) повторить действия 8) - 10) для значений равных минус 200; минус 160; минус 120; минус 80; минус 40; 1; 40; 80; 120; 160 и 200 мА;
-
15) установить амперметр в режим измерений силы постоянного тока в диапазоне 100 мА;
-
16) выбрать диапазон «20 мА»;
-
17) повторить действия 8) - 10) для значений равных минус 20,0; минус 16,0; минус 12,0; минус 8,0; минус 4,0; 0,1; 4,0; 8,0; 12,0; 16,0 и 20,0 мА;
-
18) установить амперметр в режим измерений силы постоянного тока в диапазоне 10 мА;
-
19) выбрать диапазон «2 мА»;
-
20) повторить действия 8) - 10) для значений равных минус 2,00; минус 1,60; минус 1,20; минус 0,80; минус 0,40; 0,01; 0,40; 0,80; 1,20; 1,60 и 2,00 мА;
-
21) установить амперметр в режим измерений силы постоянного тока в диапазоне 1 мА;
-
22) выбрать диапазон «200 мкА»;
-
23) повторить действия 8) - 10) для значений равных минус 200; минус 160; минус 120; минус 80; минус 40; 1; 40; 80; 120; 160 и 200 мкА;
-
24) установить амперметр в режим измерений силы постоянного тока в диапазоне 100 мкА;
-
25) выбрать диапазон «20 мкА»;
-
26) повторить действия 8) - 10) для значений равных минус 20,0; минус 16,0; минус 12,0; минус 8,0; минус 4,0; 0,1; 4,0; 8,0; 12,0; 16,0 и 20,0 мкА;
-
27) установить амперметр в режим измерений силы постоянного тока в диапазоне 10 мкА;
-
28) выбрать диапазон «2 мкА»;
-
29) повторить действия 8) - 10) для значений равных минус 2,00; минус 1,60; минус
1,20; минус 0,80; минус 0,40; 0,01; 0,40; 0,80; 1,20; 1,60 и 2,00 мкА;
-
30) установить амперметр в режим измерений силы постоянного тока в диапазоне 1 мкА;
-
31) выбрать диапазон «200 нА»;
-
32) повторить действия 8) - 10) для значений равных минус 200; минус 160; минус 120; минус 80; минус 40; 5; 40; 80; 120; 160 и 200 нА;
-
33) выключить приборы, закрыть программу, отсоединить кабели и принадлежности;
-
34) вычислить приведённую погрешность воспроизведения силы постоянного тока
51, %, по формуле 2
Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле 2 не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
-
7.6.3 Определение пределов диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения силы постоянного тока потенциостата-гальваностата Р-40Х
Определение погрешности проводить в следующем порядке:
-
1) подготовить мультиметр 3458А (далее - амперметр) и вольтамперметр М2018 (далее - амперметр) к работе. В диапазоне воспроизведения до 1 А использовать мультиметр 3458А, в диапазоне воспроизведения свыше 1 А использовать вольтамперметр М2018;
-
2) подключить к прибору амперметр. Подключение производить следующим образом: выходы Work и Сошр прибора подключить к положительному входу амперметра, выходы Ref и Counter - к отрицательному (см. приложение Б);
-
3) включить прибор и амперметр, установить амперметр в режим измерений силы постоянного тока в диапазоне 3 А;
-
4) запустить на исполнение программу ES8 (см. приложение А);
-
5) зайти в основном меню вкладка «Помощь», далее выбрать «Обслуживание прибора»;
-
6) в панели «Поверка канала» выбрать параметр - «Ток»;
-
7) выбрать диапазон «3 А»;
-
8) установить в поле «Выходное значение» значение равное минус 3 А;
-
9) нажать кнопку «Задать», наблюдать и зарегистрировать показания амперметра;
-
10) нажать кнопку «Отключить»;
-
11) повторить действия 8) - 10) для значений равных минус 2,40; минус 1,80; минус
1,20; минус 0,60; 0,05; 0,60; 1,20; 1,80; 2,40 и 3,00 А;
-
12) установить амперметр в режим измерений постоянного тока в диапазоне 1 А;
-
13) выбрать диапазон «200 мА»;
-
14) повторить действия 8) - 10) для значений равных минус 200; минус 160; минус 120; минус 80; минус 40; 1; 40; 80; 120; 160 и 200 мА;
-
15) установить амперметр в режим измерений постоянного тока в диапазоне 100 мА;
-
16) выбрать диапазон «20 мА»;
-
17) повторить действия 8) - 10) для значений равных минус 20,0; минус 16,0; минус 12,0; минус 8,0; минус 4,0; 0,1; 4,0; 8,0; 12,0; 16,0 и 20,0 мА;
-
18) установить амперметр в режим измерений постоянного тока в диапазоне 10 мА;
-
19) выбрать диапазон «2 мА»;
-
20) повторить действия 8) - 10) для значений равных минус 2,00; минус 1,60; минус 1,20; минус 0,80; минус 0,40; 0,01; 0,40; 0,80; 1,20; 1,60 и 2,00 мА;
-
23) установить амперметр в режим измерений силы постоянного тока в диапазоне 1 мА;
-
24) выбрать диапазон «200 мкА»;
-
25) повторить действия 8) - 10) для значений равных минус 200; минус 160; минус 120; минус 80; минус 40; 1; 40; 80; 120; 160 и 200 мкА;
-
26) установить амперметр в режим измерений силы постоянного тока в диапазоне 100 мкА;
-
27) выбрать диапазон «20 мкА»;
-
28) повторить действия 8) - 10) для значений равных минус 20,0; минус 16,0; минус 12,0; минус 8,0; минус 4,0; 0,1; 4,0; 8,0; 12,0; 16,0 и 20,0 мкА;
-
29) установить амперметр в режим измерений силы постоянного тока в диапазоне 10 мкА»;
-
30) выбрать диапазон «2 мкА»;
-
31) повторить действия 8) - 10) для значений равных минус 2,00; минус 1,60; минус 1,20; минус 0,80; минус 0,40; 0,01; 0,40; 0,80; 1,20; 1,60 и 2,00 мкА;
-
32) установить амперметр в режим измерений силы постоянного тока в диапазоне 1 мкА;
-
33) выбрать диапазон «200 нА»;
-
34) повторить действия 8) - 10) для значений равных минус 200; минус 160; минус 120; минус 80; минус 40; 5; 40; 80; 120; 160 и 200 нА;
-
35) выключить приборы, закрыть программу, отсоединить кабели и принадлежности;
-
36) вычислить приведённую погрешность воспроизведения силы постоянного тока 51, %, по формуле 2.
Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле 2 не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
-
7.6.4 Определение пределов диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения силы постоянного тока потенциостата-гальваностата Р-45Х.
Определение погрешности проводить в следующем порядке:
-
1) подготовить мультиметр 3458А (далее - амперметр) и вольтамперметр М2018 (далее - амперметр) к работе. В диапазоне воспроизведения до 1 А использовать мультиметр 3458А, в диапазоне воспроизведения свыше 1 А использовать вольтамперметр М2018;
-
2) подключить к прибору амперметр. Подключение производить следующим образом: выходы Work и Comp прибора подключить к положительному входу амперметра, выходы Ref и Counter - к отрицательному (см. приложение Б);
-
3) включить прибор и амперметр, установить амперметр в режим измерений силы постоянного тока в диапазоне 3 А;
-
4) запустить на исполнение программу ES8 (см. приложение А);
-
5) зайти в основном меню вкладка «Помощь», далее выбрать «Обслуживание прибора»;
-
6) в панели «Поверка канала» выбрать параметр - «Ток»;
-
7) выбрать диапазон «3 А»;
-
8) установить в поле «Выходное значение» значение равное минус 3 А;
-
9) нажать кнопку «Задать», наблюдать и зарегистрировать показания амперметра;
-
10) нажать кнопку «Отключить»;
-
11) повторить действия 8) - 10) для значений равных минус 2,40; минус 1,80; минус 1,20; минус 0,60; 0,05; 0,60; 1,20; 1,80; 2,40 и 3,00 А;
-
12) установить амперметр в режим измерений постоянного тока в диапазоне 1 А;
-
13) выбрать диапазон «200 мА»;
-
14) повторить действия 8) - 10) для значений равных минус 200; минус 160; минус 120; минус 80; минус 40; 1; 40; 80; 120; 160 и 200 мА;
-
15) установить амперметр в режим измерений постоянного тока в диапазоне 100 мА;
-
16) выбрать диапазон «20 мА»;
-
17) повторить действия 8) - 10) для значений равных минус 20,0; минус 16,0; минус 12,0; минус 8,0; минус 4,0; 0,1; 4,0; 8,0; 12,0; 16,0 и 20,0 мА;
-
18) установить амперметр в режим измерений постоянного тока в диапазоне 10 мА;
-
19) выбрать диапазон «2 мА»;
-
20) повторить действия 8) - 10) для значений равных минус 2,00; минус 1,60; минус 1,20; минус 0,80; минус 0,40; 0,01; 0,40; 0,80; 1,20; 1,60 и 2,00 мА;
-
23) установить амперметр в режим измерений силы постоянного тока в диапазоне 1 мА;
-
24) выбрать диапазон «200 мкА»;
-
25) повторить действия 8) - 10) для значений равных минус 200; минус 160; минус 120; минус 80; минус 40; 1; 40; 80; 120; 160 и 200 мкА;
-
26) установить амперметр в режим измерений силы постоянного тока в диапазоне 100 мкА;
-
27) выбрать диапазон «20 мкА»;
-
28) повторить действия 8) - 10) для значений равных минус 20,0; минус 16,0; минус 12,0; минус 8,0; минус 4,0; 0,1; 4,0; 8,0; 12,0; 16,0 и 20,0 мкА;
-
29) установить амперметр в режим измерений силы постоянного тока в диапазоне 10 мкА»;
-
30) выбрать диапазон «2 мкА»;
-
31) повторить действия 8) - 10) для значений равных минус 2,00; минус 1,60; минус 1,20; минус 0,80; минус 0,40; 0,01; 0,40; 0,80; 1,20; 1,60 и 2,00 мкА;
-
32) установить амперметр в режим измерений силы постоянного тока в диапазоне 1 мкА;
-
33) выбрать диапазон «200 нА»;
-
34) повторить действия 8) - 10) для значений равных минус 200; минус 160; минус 120; минус 80; минус 40; 5; 40; 80; 120; 160 и 200 нА;
-
35) установить амперметр в режим измерений силы постоянного тока в диапазоне 100 нА;
-
36) выбрать диапазон «20 нА»;
-
37) повторить действия 8) - 10) для значений равных минус 20,0; минус 16,0; минус 12,0; минус 8,00; минус 4,00; 1; 4,00; 8,00; 12,0; 16,0 и 20,0 нА;
-
38) выключить приборы, закрыть программу, отсоединить кабели и принадлежности;
-
39) вычислить приведённую погрешность воспроизведения силы постоянного тока 31, %, по формуле 2.
Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле 2 не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
-
7.6.5 Определение пределов диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения силы постоянного тока потенциостата-гальваностата Р-150Х
Определение погрешности проводить в следующем порядке:
-
1) подготовить мультиметр 345 8А (далее - амперметр) и вольтамперметр М2018 (далее - амперметр) к работе. В диапазоне воспроизведения до 1 А использовать мультиметр 3458А, в диапазоне воспроизведения свыше 1 А использовать вольтамперметр М2018;;
-
2) подключить к прибору амперметр. Подключение производить следующим образом: выходы Work и Comp прибора подключить к положительному входу амперметра, выходы Ref и Counter - к отрицательному (см. приложение Б);
-
3) включить прибор и амперметр, установить амперметр в режим измерений силы постоянного тока в диапазоне 15 А;
-
4) запустить на исполнение программу ES8 (см. приложение А);
-
5) зайти в основном меню вкладка «Помощь», далее выбрать «Обслуживание прибора»;
-
6) в панели «Поверка канала» выбрать параметр - «Ток»;
-
7) выбрать диапазон «15 А»;
-
8) установить в поле «Выходное значение» значение равное минус 15 А;
-
9) нажать кнопку «Задать», наблюдать и зарегистрировать показания амперметра;
-
10) нажать кнопку «Отключить»;
-
11) повторить действия 8) - 10) для значений равных минус 12,0; минус 9,0; минус 6,0; минус 3,0; 0,5; 3,0; 6,0; 9,0; 12,0 и 15,0 А;
-
12) установить амперметр в режим измерений силы постоянного тока в диапазоне 1 А;
-
13) выбрать диапазон «1 А»;
-
14) повторить действия 8) - 10) для значений равных минус 1,00; минус 0,80; минус 0,60; минус 0,40; минус 0,20; 0,025; 0,20; 0,40; 0,60; 0,80 и 1,00 А;
-
15) установить амперметр в режим измерений силы постоянного тока в диапазоне 100 мА;
-
16) выбрать диапазон «100 мА»;
-
17) повторить действия 8) - 10) для значений равных минус 100; минус 80,0; минус 60,0; минус 40,0; минус 20,0; 0,5; 20,0; 40,0; 60,0; 80,0 и 100 мА;
-
18) установить амперметр в режим измерений силы постоянного тока в диапазоне 10 мА;
-
19) выбрать диапазон «10 мА»;
-
20) повторить действия 8) - 10) для значений равных минус 10; минус 8,00; минус 6,00; минус 4,00; минус 2,00; 0,1; 2,00; 4,00; 6,00; 8,00 и 10 мА;
-
21) выключить приборы, закрыть программу, отсоединить кабели и принадлежности;
-
22) вычислить приведённую погрешность воспроизведения силы постоянного тока 81, % по формуле 2.
Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле 2 не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
-
7.6.6 Определение пределов диапазонов воспроизведения и пределов допускаемой приведенной погрешности воспроизведения силы постоянного тока потенциостата-гальваностата Р-20Х8
Определение погрешности проводить в следующем порядке:
-
1) подготовить мультиметр 3458А (далее - амперметр) и вольтамперметр М2018 (далее - амперметр) к работе. В диапазоне воспроизведения до 1 А использовать мультиметр 3458А, в диапазоне воспроизведения свыше 1 А использовать вольтамперметр М2018;
-
2) подключить к первому каналу прибора амперметр. Подключение производить следующим образом: выходы W и Comp прибора подключить к положительному входу амперметра, выходы Ref и Сп - вместе к отрицательному (см. приложение Б);
-
3) включить прибор и амперметр, установить амперметр в режим измерений постоянного тока в диапазоне 3 А;
-
4) запустить на исполнение программу ES8 (см. приложение А);
-
5) зайти в основном меню вкладка «Помощь», далее выбрать «Обслуживание прибора»;
-
6) выбрать первый канал прибора в левой части окна программы - «Канал 1»;
-
7) в панели «Поверка канала» выбрать параметр - «Ток»;
-
8) выбрать диапазон «2 А»;
-
9) установить в поле «Выходное значение» значение равное минус 2 А;
-
10) нажать кнопку «Задать», наблюдать и зарегистрировать показания амперметра;
-
11) нажать кнопку «Отключить»;
-
12) повторить действия 8) - 10) для значений тока равных минус 1,60; минус 1,20; минус 0,80; минус 0,40; 0,05; 0,40; 0,80; 1,20; 1,60 и 2,00 А;
-
13) установить амперметр в режим измерений постоянного тока в диапазоне 1 А;
-
14) выбрать диапазон «200 мА»;
-
15) повторить действия 8) - 10) для значений равных минус 200; минус 160; минус 120; минус 80; минус 40; 1; 40; 80; 120; 160 и 200 мА;
-
16) установить амперметр в режим измерений постоянного тока в диапазоне 100 мА;
-
17) выбрать диапазон «20 мА»;
-
18) повторить действия 8) - 10) для значений равных минус 20,0; минус 16,0; минус 12,0; минус 8,0; минус 4,0; 0,1; 4,0; 8,0; 12,0; 16,0 и 20,0 мА;
-
19) установить амперметр в режим измерений постоянного тока в диапазоне 10 мА;
-
20) выбрать диапазон «2 мА»;
-
21) повторить действия 8) - 10) для значений равных минус 2,00; минус 1,60; минус 1,20; минус 0,80; минус 0,40; 0,01; 0,40; 0,80; 1,20; 1,60 и 2,00 мА;
-
24) установить амперметр в режим измерений силы постоянного тока в диапазоне 1 мА;
-
25) выбрать диапазон «200 мкА»;
-
26) повторить действия 8) - 10) для значений равных минус 200; минус 160; минус 120; минус 80; минус 40; 5; 40; 80; 120; 160 и 200 мкА;
-
27) повторить действия 6) - 26) для остальных каналов прибора;
-
28) выключить приборы, закройте программу, отсоединить кабели и принадлежности;
-
29) вычислить приведённую погрешность воспроизведения силы постоянного тока 81, % по формуле 2.
Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле 2 не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИОформление результатов поверки производится в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г. № 1815.
При положительных результатах поверки на корпус прибора наносится знак поверки, в паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке.
При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей
и выдается извещение
поверки гасится, свидетельство о непригодности.
![Методика поверки. Потенциостаты-Гальваностаты типа Р. ОЕИ Аналитика](mp_html/304068218646f90af72a8a_files/304068218646f90af72a8a-2.jpg)
С.Ю. Рогожин
А.Ю. Терещенко
Начальник отдела 206.1
ФГУП «ВНИИМС»
Начальник сектора отдела 206.1
ФГУП «ВНИИМС»
Приложение А (обязательное)
Запуск управляющей программы
А.1 Подключить к компьютеру прибор и включить его.
А.2 Подождать 5-7 секунд для того, чтобы прибор определился операционной системой.
А.З Запустить управляющую программу ES8 из папки Programs (красной стрелкой показана запускаемая программа, синей скобкой - папки со вспомогательными файлами программы) (см. рисунок А.1).
< tJ CfgFiles
1ЁЭ ExportFiles
Q Profiles QWorkFiles QWorkSetupFiles A^ES8 ----
Рисунок A. 1
A.4 После запуска программы ES8 появится основное рабочее окно. Для подключения прибора к программе, нажать кнопку с синей стрелкой в левой верхней части основного окна (см. рисунок А.2).
ES8
Файл Настройки Обработка Помощь
Измерение ; Обработка
Прибор-----5^ |
*-L.......-* |
1 |
Многс |
Рабочий Файл |
(........................=......; |
) |
Test |
Активный канал |
C±JCD |
не вы | |
Рабочая программа ( Мн |
■ |
Неза |
Рисунок А.2
А. 5 Далее открыть окно обслуживания прибора в основном меню программы, (см. рисунок А.З).
ES8
![Методика поверки. Потенциостаты-Гальваностаты типа Р. ОЕИ Аналитика](mp_html/304068218646f90af72a8a_files/304068218646f90af72a8a-3.png)
Файл Настройки Обработка § Помощь i'i^. j Г~0бра 0ПЮГР““
Прибор
Рабочий файл
Активный канал
Рабочая программа
I
(
ч
I Л.
( Мн ) Не задана
Возможности прибора У/ стат-гг
Обслуживание прибора
Рисунок А.З
А.6 Появится окно обслуживания прибора. Для проведения проверки используется крайняя правая панель (см. рисунок А.4)
![Методика поверки. Потенциостаты-Гальваностаты типа Р. ОЕИ Аналитика](mp_html/304068218646f90af72a8a_files/304068218646f90af72a8a-4.png)
Рисунок А.4
А.7 Для проведения проверки необходимо выбрать проверяемый канал прибора (в случае многоканального прибора) в левой части этого окна.
А. 8 После этого выполняется сама проверка. Краткая памятка об основных ее этапах приведена в панели поверки в самой программе.
Приложение Б (обязательное)
Схема подключения
![Методика поверки. Потенциостаты-Гальваностаты типа Р. ОЕИ Аналитика](mp_html/304068218646f90af72a8a_files/304068218646f90af72a8a-5.png)
А1 Потенциостат-гальваностат Р-2Х, Р-20Х, Р-40Х, Р-45Х, Р-150Х
А2 Контрольный прибор (вольтметр, амперметр)
Рисунок Б. 1 - Схема подключения для определения диапазонов и пределов погрешности воспроизведения напряжения постоянного тока и силы постоянного тока потенциостатов-гальваностатов Р-2Х, Р-20Х, Р-40Х, Р-45Х, Р-150Х
![Методика поверки. Потенциостаты-Гальваностаты типа Р. ОЕИ Аналитика](mp_html/304068218646f90af72a8a_files/304068218646f90af72a8a-6.png)
А1 Потенциостат-гальваностат Р-20Х8
А2 Контрольный прибор (вольтметр, амперметр)
Рисунок Б.2 - Схема подключения для определения диапазонов и пределов погрешности измерений напряжения постоянного тока и силы постоянного тока потенциостата-гальваностата Р-20Х8
21
