Методика поверки «КОМПЛЕКТ АТТЕНЮАТОРОВ Д2-46А, Д2-47А» (МП 0.224.077)

КОМПЛЕКТ АТТЕНЮАТОРОВ Д2-46А, Д2-47А

МЕТОДИКА ПОВЕРКИ

0.224. 077

9. УКАЗАНИЯ ПО ПОВЕРКЕ

9.Г. Операции, производимые при поверке, и применяемая аппаратура.

Поверка аттенюаторов проводится периодически, один раз в год и после хранения на складе свыше 1 года. Она включает операции:

• 1. Внешний осмотр (проверка чистоты в. ч. соединителей, надежности контактов, четкая фиксация).

• 2. Проверка параметров:

• — погрешность ослабления;

• — коэффициент стоячей волны.

При проверке применяется контрольно-измерительная аппаратура, указанная в табл. 4.

Таблица 4

Допускается использование личной от перечисленной, вышеуказанной.

9.2. Поверка.

Внешний вид, качество сборки, наружная маркировка проверяются путем внешнего осмотра.

Проверка погрешности по разностному ослаблению дится путем измерения ослабления каждого аттенюатора,

^1 =&1 + (1)

где максимальная погрешность по разностному ослаблению аттенюатора „0—10 dB“c учетом знака, дБ;

S₂—максимальная погрешность по разностному ослаблению аттенюатора „0—100 dB“ с учетом -знака, дБ.

Величина ослабления на постоянном токе измеряется косвен' ным методом с помощью потенциометра R37 путем измерения входного и выходного напряжения, подаваемого на измеряемые аттенюаторы.

Измерения проводятся по схеме, изображенной на рис. 1, причем при измерении параметров, нормированных для каждого аттенюатора.

Отдельно в схему включается только один измеряемый аттенюатор.

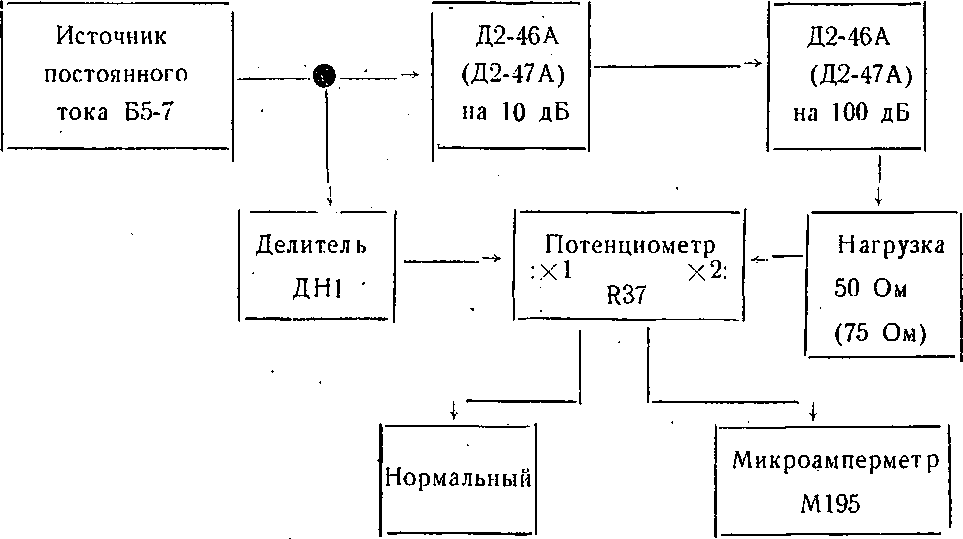

Рис. 1. Схема измерения, разностного ослабления на постоянном токе.

На источнике постоянного тока Б5-7 устанавливается напряжение 5В — для проверки аттенюаторов на 100 дБ и 1,5—2 В — для проверки аттенюаторов на 10 дБ.

Это напряжение подается непосредственно на измеряемый аттенюатор, а на входные гнезда XI потенциометра R37 через делитель напряжения ДН1—(коэффициент деления 10 раз). При подаче напряжения 1,5—2 В для проверки аттенюаторов на 10 дБ делитель можно не подсоединять.

Напряжение на входе аттенюаторов на U_BX подсчитывается по формуле (12):                                 <

' U_BX-U_xl-10,                (2)

где Uvi—напряжение на входных гнездах Х1 потенциометра R37,

16—коэффициент деления делителя ДН1.

После подключения аттенюатора на 10 дБ измеряется выходное напряжение U_BbIX на гнездах Х2 потенциометра при всех положениях аттенюатора.

Ослабление аттенюатора о_пзм в дБ подсчитывается по формуле (3).                                               _t

• 2 -20 Ig                           (3)

^ивх

Примечание-. Допускается ’ подсчитывать ослабление К в разах по формуле (4).

4

(4)

При этом ослабление в дБ определяется по.таблицам.

Погрешность ослабления в дБ подсчитывается по формуле (5).

—'Аюм '^изм»                   (5J

’ где ^ном ^и ^-соответственно номинальное и измеренное, ослабления аттенюатора.

Аналогично измерению ослабления и подсчету погрешности ослабления аттенюатора на 10 дБ измеряется ослабление и измеряется погрешность ослабления аттенюатора на 100 дБ.

Максимальная погрешность ослабления на постоянном токе комплекта аттенюаторов определяется следующим образом: для каждого из аттенюаторов комплекта находят наибольшую и наименьшую с учетом знака погрешности, затем находят их алгебраическую разность; максимальная погрешность равна наибольшей из этих разностей.

Величина разностного ослабления аттенюаторов Д2-47А на переменном токе измеряется по схеме, изображенной на рис. 2.

При измерении параметров, нормированных для каждого аттенюатора, отдельно, в схему включается только один измеряемый аттенюатор.

Величина разностного ослабления аттенюаторов Д2-46А на переменном токе измеряется по схеме, изображенной на рис. 3.

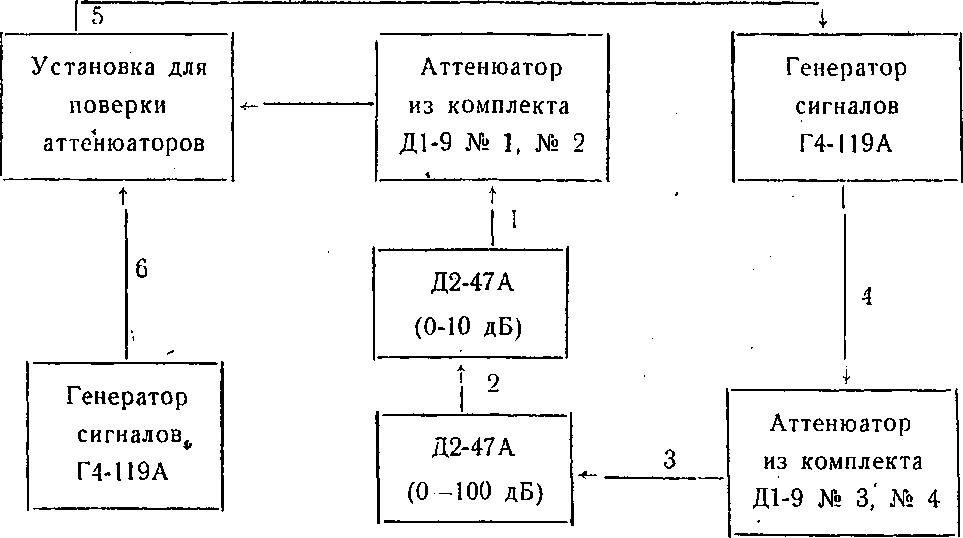

Рис. 2. Схема измерения разностного ослабления аттенюаторов Д2-47А.

1, 2; 3~переходы, входящие в комплект Д2-47А,

4, 5, 6—кабели соединительные.

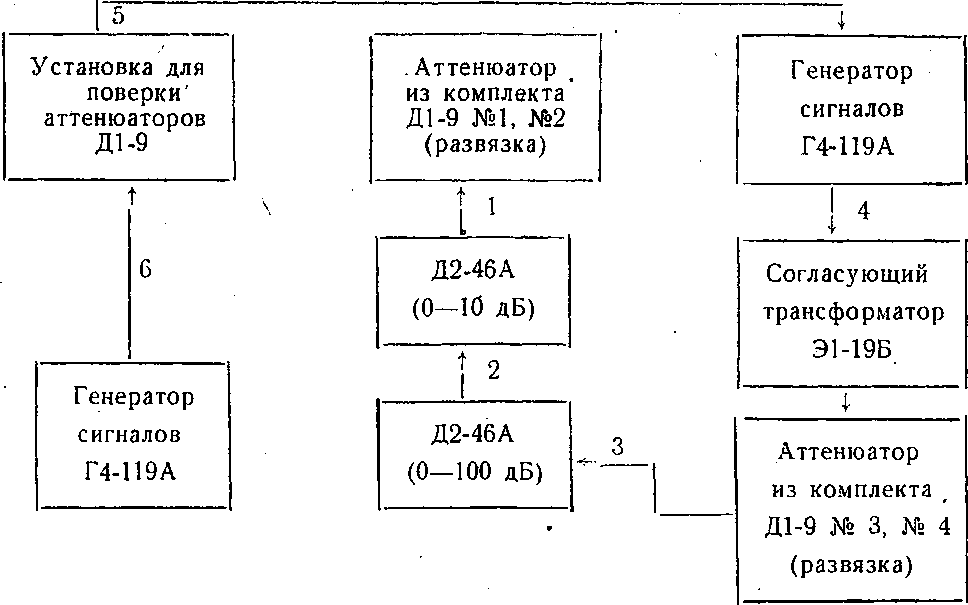

Рис. 3. Схема измерения разностного ослабления аттенюаторов Д2-46А.

1, 2, 3—переходы, входящие в комплект приборов Д2-46А, 4, 5, 6—кабели соединительные.

При измерении параметров, нормированных для каждого аттенюатора отдельно, в схему включается только один измеряемый аттенюатор.

В случае использования для измерения аттенюатора Д1-46А установки для проверки аттенюаторов с 75-омным входным сопротивлением, между этой установкой и аттенюаторами № 3, № 4 (рис. 3) необходимо поставить согласующий трансформатор.

Порядок-измерения по обеим схемам (рис. 2 и 3) одинаковый.

При нулевом положении аттенюатора «О—10 dB» производится балансировка установки для поверки аттенюаторов Д1-9, затем производится измерение ослабления аттенюатора на 10 дБ во всех положениях переключателя от 1 до 10 дБ.

Затем при нулевом положении аттенюатора «0—100 dB>> опять производится начальная балансировка установки Д1-9 и измеряется ослабление аттенюатора на 100 дБ во всех положениях переключателя от 10 до 50 дБ.

Для измерения разностного ослабления свыше 50 дБ производят начальную балансировку установки Д1 -9 при положении переключателя аттенюатора Д2-46А (Д2-47А) «50 dB»_? внешнюю развязку при этом отключают; затем производят измерение ослаб-, ления (А_и) аттенюаторов в положениях „60, 70, 80, 90, 100 dB“; причем полученные при этих измерениях величины суммируют с ослаблением, полученным при измерении ослабления А50 в положении «50 dB». Величина разностного ослабления в положениях аттенюатора „60, 70, 80, 90, 100 dB“ А_х определяется по формуле 5.                         * *            *

(5)

Погрешность по разностному ослаблению аттенюаторов ДА, дБ, определяется по формуле 6.

(6)

где А_н—номинальное ослабление, установленное, с помощью \ переключателя ослаблений' Д2-46А (Д2-47А);

А_х—измеренное с помощью установки Д1-9 ослабление при существующем положении переключателя Д2-46А (Д2-47А).

Максимальная погрешность по разностному ослаблению на переменном токе’ комплекта аттенюаторов Д2 в децибелах, определяется по формуле 7.         ■

₌                    (7) '

где Bi —максимальная погрешность по разностному ослаблению аттенюатора „0—10 dB“ с учетом знака, дБ;

. о₂ —максимальная погрешность по разностному ослаблению аттенюатора „0—100 dB^tt с учетом знака, дБ;

9.3/Проверка K_CTV производится на частотах 150 и 200 МГц по блок-схеме, изображенной на рис. 4.

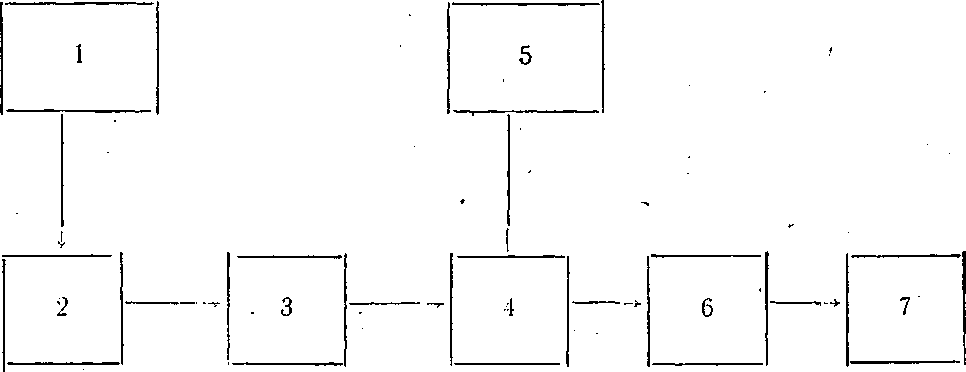

Рис. 4. Блок-схема измерения KctV.

1—генератор сигналов Г4-119А;

• 2 — согласующий трансформатор Э1-19Б (только для Д2-46А);

• 3 — аттенюатор развязывающий 20—30 дБ ;

• 4 — измеритель полных сопротивлений:

P3-32, P3-34 — для Д 2-46 А;

РЗ-ЗЗ, P3-35 — для Д2-47А;

• 5 — прибор индикаторный, М-95;

• 6 — комплект аттенюаторов испытуемых Д2-46А или Д2-47А;

• 7 — нагрузка коаксиальная, согласованная:      ■ '

50 Ом — для Д2-46А;

75 Ом — для Д2-47А.

Сначала проверяется K_CTV каждого аттенюатора с обоих разъемов на следующих ступенях ослабления:

0, 1, 2, 3, 4 и 10 дБ для приборов; „0—10 dB^ft.

0, 10, 20, 30, 40 и 1.00 дБ для приборов «0—100 dB».

Затем проверяется КСВ последовательно включенных аттенюаторов, при этом каждый из аттенюаторов ставится в положение, при котором его КСВ максимальный.

9.4. Оформление результатов поверки

Ослабление аттенюаторов на постоянном токе измеряется согласно табл. 8, ослабление на переменном токе измеряется согласно табл. 9:

*                                                                      Таблица 8
