Методика поверки «ГСОЕИ. Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификации ССС-903МЕ» (МП-242-1672-2013)
УТВЕРЖДАЮ
- —Руководитель ГЦИ СИ ФГУП "ВНИИМ им. ДТ^Менделеева"
/ _ , . ■ Н.И. Ханов
' "25" ноября 2013 г.
V ■ • ' •'*’ -'С /
Государственная система обеспечения единства измерений Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификации ССС-903МЕ МЕТОДИКА ПОВЕРКИ МП-242- 1672 -2013
СОГЛАСОВАНО Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений ГЦИ СИ ФГУП "ВНИИМ иугД^.И. Менделеева"
_ С - Л.А. Конопелько " 25 11 ноября 2013 г.
Разработал сектора Т.Б. Соколов
Санкт - Петербург
2013 г.
Настоящая методика поверки распространяется на газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификации ССС-903МЕ (в дальнейшем - газоанализаторы), выпускаемые ЗАО "Электронстандарт-прибор", Санкт-Петербург, и устанавливает методы их первичной поверки при вводе в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.
Интервал между поверками - один год.
-
1 Операции поверки
-
1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.
-
Таблица 1 - Операции поверки
|
Наименование операции |
Номер пункта ме-тодики поверки |
Обязательность проведения при | |
|
первичной поверке * |
периодической поверке | ||
|
1 Внешний осмотр |
6.1 |
да |
да |
|
2 Опробование |
6.2 |
да |
да |
|
3 Подтверждение соответствия программного обеспечения |
6.3 |
да |
да |
|
4 Определение метрологических характеристик |
6.4 | ||
|
4,1 Определение основной погрешности |
6.4.1, 6.4.2 |
да |
да |
|
4.2 Определение вариации показаний |
6.4.3 |
да |
нет |
|
4.3 Определение времени установления показаний |
6.4.4 |
да |
нет |
Примечание - газоанализаторы, при поверке которых используются эквивалентные газовые смеси, подлежат поверке в объеме операций первичной поверки не реже 1 раза в 5 лет для контро-ля стабильности коэффициента пересчета.
-
1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.
-
2 Средства поверки
-
2.1 При проведении поверки должны быть применены средства, указанные в таблице 2, и поверочные газовые смеси (ГС), указанные в таблице 3.
-
Таблица 2 - Средства поверки
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики |
|
6 |
Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений (0-55)° С, цена деления 0,1 °C, погрешность ± 0,2 °C |
|
Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерении давления от 610 до 790 мм рт.ст., погрешность ±0,8 мм рт.ст. |
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики |
|
6 |
Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40°С |
|
Источник питания постоянного тока Б5-48. Диапазон напряжения (0-50) В, ток (0-2) А | |
|
Вольтметр цифровой универсальный В7-65, ТУ РБ 14559587.038. диапазон измерения силы постоянного тока до 2 А; силы переменного тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В | |
|
ШМ-совместимый компьютер со свободным СОМ-портом, конвертером RS-485 - RS-232 и установленной программой "903mCalib " версии 3.36.1 и выше | |
|
Полевой коммуникатор модели 475 производства компании Emerson Process Management или аналогичный с поддержкой файлов описания устройства (device description rev.2) | |
|
Секундомер СОСпр, ТУ 25-1894.003-90, погрешность + 0,2 с | |
|
6.4 |
Насадка |
|
Стандартные образцы состава газовые смеси (ГС) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 (технические характеристики ГС приведены в Приложении А) | |
|
Рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исполнение ГГС-Р. ГГС-К) по ШДЕК.418313.900 ТУ в комплекте со стандартными образцами состава газовых смесей в баллонах под давлением | |
|
Рабочий эталон 1 -го разряда - комплекс динамический газосмесительный ДГК-В (зав. № 01, регистрационный номер РЭ 154-1-132ГП-10), пределы допускаемой относительной погрешности воспроизведения объемной доли целевого компонента от ±10 % до ±5 % | |
|
Генератор хлора ГХ-120 по ТУ 4215-008-46919435-97 | |
|
Азот газообразный особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллонах под давлением | |
|
Поверочный нулевой газ (ПНГ) - воздух марка А, Б по ТУ 6-21-5-82 в баллонах под давлением | |
|
Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4 | |
|
Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм | |
|
Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6x1,5 мм | |
|
Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм. толщина стенки 1 мм | |
|
Примечания:
рологических характеристик с требуемой точностью. | |
|
3 |
Требования |
|
3.1 |
При проведении поверки соблюдают следующие требования безопасности: помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной |
вентиляцией;
|
- |
содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требо- |
ваниям ГОСТ 12.1.005-88;
|
- |
при работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают |
"Правила устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденные Ростехнадзором.
|
4 |
Условия ПОВерКИ |
|
4.1 |
При должны быть условия: температура окружающего воздуха, °С 20 ± 5 относительная влажность окружающего воздуха, % от 30 до 80 атмосферное давление, кПа от 84,4 до 106,7 расход ГС, дм3/мин 0,45 ± 0,05 напряжение питания постоянным током, В 24 ± 1,2 |
|
5 |
Подготовка к поверке Перед проведением поверки следует: |
|
5.1 |
Про верить комплектность 1тззс^£1^Ел^^г^:з^тор^а в се^с^т^^^т^с^^^ии руководством по эксплуатации ЖСКФ.413425.003 РЭ-М - при первичной поверке; |
|
5.2 |
Подготовить газоанализатор в соответствии с требованиями руководства по эксплуатации ЖСКФ.413425.003 РЭ-М. |
|
5.3 |
Выдержать средства поверки и поверяемые газоанализаторы в помещении, в котором будет проводиться поверка, в течение не менее 24 ч. |
|
6 |
Проведение поверки |
|
6.1 |
Внешний осмотр При внешнем осмотре должно быть установлено: отсутствие механических повреждений (царапин, вмятин и др.), влияющих на работоспособность газоанализатора; наличие маркировки газоанализатора согласно требованиям руководства по эксплуатации ЖСКФ.413425.003 РЭ-М; исправность органов управления и настройки. Газоанализатор считается вьщержавщим внещний осмотр удовлетворительно, если он со- |
ответствует перечисленным выше требованиям.
|
6.2 |
Опробовщяие |
|
6.2.1 |
Проверка функционирования ггзюаншгизатора Проверка функционирования газоанализатора проводится автоматически при включении |
электрического питания в порядке, описанном в руководстве по эксплуатации ЖСКФ.413425.003 РЭ-М.
Результат проверки функционирования газоанализатора считают положительным, если газоанализаторы переходят в режим измерений и отсутствует сигнализация об отказах.
-
6.3 Подтверждение соответствия программного обеспечения
Подтверждение соответствия ПО газоанализаторов проводится путем проверки соответствия ПО газоанализаторов тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа газоанализаторов.
Для проверки соответствия ПО вьшолняют следующие операции:
-
- проводят визуализацию идентификационных данных ПО газоанализатора: отображение номера версии ПО на дисплее при включении и в окне сервисного программного обеспечения «903mCalibr» на персональном компьютере;
-
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).
Результат проверки соответствия программного обеспечения считают положительным, если номер версии, отображаюпщйся на дисплее газоанализатора, не ниже указанного в Описании типа.
-
6.4 Определение метрологических характеристик газоанализатора
-
6.4.1 Определение основной погрешности газоанализатора при первичной поверке
Определение основной погрешности газоанализатора при первичной поверке проводить в следующем порядке:
Для всех газоанализаторов, кроме газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтепродукты, собрать схему поверки, приведенную на рисунке 1.
Газоанализаторы с установленными преобразователями газовыми ПГО-903У - нефтепродукты следует поместить в термощкаф рабочего эталона 1 -го разряда комплекса ДГК-В согласно схеме, приведенной на рисунке 2.
-
1) Для всех газоанализаторов, кроме газоанализаторов с установленными преобразователями газовыми ПГО-903У- нефтепродукты, с помощью насадки подать на вход ГС (Приложение А, в соответствии с установленным преобразователем газовым) с расходом (0,45±0,05) дм3 / мин в последовательности №№ 1-2-3-2-1 -3.
Время подачи ГС не менее утроенного То,9-
Подачу ГС на газоанализаторы с установленными преобразователями газовыми ПГО-903У-нефтепродукты следует осуществлять с помощью рабочего эталона 1-го разряда комплекса ДГК-В в последовательности №№ 1-2-3 (Приложение А) в соответствии с требованиями ШДЕК 418313.800 РЭ.
-
2) Зафиксировать устгшовившисся ззи^ч^1^1^я юззса^тал’шз^’орэа:
-
- цифровому дисплею газоанализатора;
-
- по измерительному прибору, подключенному к аналоговому выходу газоанализатора (для УПЭС-903МЕ с двумя преобразователями газовыми только для преобразователя газового, имеющего меньшее значение адреса Modbus);
-
- по цифровому выходу газоанализатора с помощью персонального компьютера с установленным ПО "903mCalib";
-
- по показаниям HART-коммуникатора.
-
3) Результат определяемого компонента С,, с^б^т^е^мная до.ля, %
(млн'1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м\ по значению выходного токового сигнала (4-20) мА рассчитывают по формуле
(1)
16
где /, - установившееся значение выходного токового сетнала при подаче i-ой ГС, мА;
Сд - значение содержания определяемого компонента, соответствующее верхней границе диапазона показаний, объемная доля, % (млн’1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м1 2 3 4.
-
4) Значение основной абсолютной погрешности газоанализатора А, объемная доля определяемого компонента, % (млн’1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м3, для диапазонов в которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле
(2)
где С, - показания газоанализатора при подаче i-й ГС, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м3;
Са - действительное значение концентрации определяемого компонента в i-й ГС, объемная доля, % (млн1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м3.
Значение основной относительной погрешности газоанализатора 3, %, для диапазонов в которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле
8 = —--М00
С.
(3)
/ \
-
5 - газоанализатор;
-
6 - персональный компьютер с конвертером RS 485 - RS 232 / HART-коммуникатор;
-
7 - вольтмегр цифровой универсальный;
-
8 - источник питания.
Примечание - HART-коммуникатор подключается к специальному разъему на корпусе УПЭС-903МЕ или параллельно нагрузочному резистору 230 ... 1100 Ом в токовой петле выхода 4-20 мА
Рисунок 1 - Схема подачи ГС при проведении поверки газоанализаторов за исключением газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтепродукты

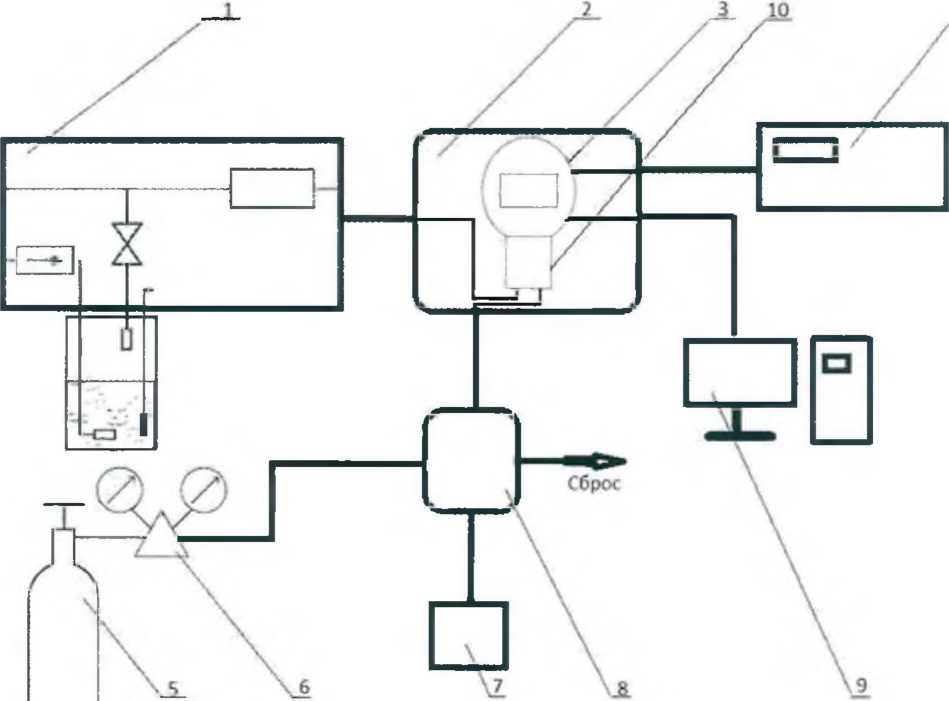

1 -дгк-В;
-
2 - термошкаф;
-
3 - газоанализатор;
-
4 - вольтметр цифровой универсальный;
-
5 - баллон с ГС водород;
-
6 - вентиль точной регулировки;
-
7 - модуль МИ-1;
-
8 - пневматический сигнализатор;
-
9 - персональный компьютер с конвертером RS 485 - RS 232 / HART-модем;
-
10 - насадка.
Примечание - HART-коммуникатор подключается к специальному разъему на корпусе УПЭС-903ME или параллельно нагрузочному резистору 230 ... 1100 Ом в токовой петле выхода 4-20 мА
Рисунок 2 - Схема подачи ГС при проведении поверки газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтепродукты
-
5) Для газоанализаторов с установленными преобразователями газовыми ПГГ^-^-ХОЗУ-нефтепродукты подать на вход эквивалентные ГС пропан - воздух (таблица А.5 Приложения А в соответствии с определяемым компонентом) с расходом (0,45±0,05) даЗ / мин в последовательности № 1 - 2 в течение не менее утроенного То,9;
-
6) зафиксировать показания газоанализатора в порядке, описанном в п. 3);
-
7) по значению выходного ^гс^кс^I^OI^o сигнала р^асс^^ттаигь значение довзрышоопасной концентрации определяемого компонента на входе газоанализатора по формуле (1);
-
8) рассчитать основную погрешностьгазоанализатора в каждой точке поверки по ((2)
при этом Q, % НКПР, рассчитывать по формуле
C = (к„У'-С„т, (4)
где - коэффициент пересчета для эквивалентной ГС пропан - воздух, указанный в пас
порте поверяемого газоанализатора;
Ссзяв ‘ довзрывоопасная концентрация пропана в эквивалентной ГС, % НКПР.
Результаты считают положительными, если:
-
- основная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в Приложении Б;
-
- показания цифрового дисплея газоанализатора, и показания, рассчитанные по значениям аналогового выхода, различаются между собой не более чем на 0,2 в долях от пределов допускаемой основной погрешности.
-
6.4.2 Определение основной погрешности газоанализатора при периодической поверке
Определение основной погрешности газоанализатора при периодической поверке проводить в следующем порядке:
- показания цифрового дисплея газоанализатора, и показания, рассчитанные по значениям аналогового выхода, различаются между собой не более чем на 0,2 в долях от пределов допускаемой основной погрепшости.
-
6.4.3 Определение вариации показаний
Определение вариации показаний проводится при первичной поверке для всех газоанализаторов, кроме газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтепродукты.
Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п. 6.4.1. при подаче ГС №2.
Вариацию показаний газоанализаторов, в долях от пределов допускаемой основной абсолютной погрешности, по измерительным каналам, для которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле
Cf -Cf
(5)
До
где Cf, Cf - результат измерений содержания определяемого компонента при подходе к точке поверки 2 со стороны больших и меньших значений, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м3;
Ло - «^^^огюэ'^^ой погрешности по
поверяемому измерительному каналу, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м3.
Вариацию показаний газоанализаторов, в долях от пределов допускаемой основной относительной погрешности, по измерительным каналам, для которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле
Cf -Cf
= (6) Ч, ’й0
30 - допускаемой о^г^о^1^ой п^о:г]^^п^1^о^'ги
по поверяемому измерительному каналу, %.
Результаты считают положительными, если вариация показаний газоанализатора по всем измерительным каналам не превышает 0,5 в долях от пределов допускаемой основной погрешности.
-
6.4.4 Определение времени установления показаний
Определение времени установления показаний проводят в следующем порядке:
а) с помощью насадки на дкид газоадаггазатора падают ГС №3, Сиксируют ^тант вившееси значение показаний газоанализатора;
Примечание - для газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтепродутты определение времени установления показаний проводят по эквивалентным ГС пропан - азот / пропан - воздух ГС №2 (таблица А.5 Приложение А).
в) вычисляют значение, равное 0,1 установившихся показаний газоанализатора;
г) снимают насадку с корпуса газоанализатора и включают секундомер
д) фиксируют время достижения значений, рассчитанных в п. в).
Результаты считают положительными, если полученные значения времени установления показаний не превышают, с:
-
- для преобразователей ПГТ-903У 30
-
- для преобразователей ПГЭ-903У, ПГО-903У, ПГФ-903У 60
7 результатов
-
7.1 Пр И поверки оформляют ПРОИЗВОЛЬНОЙ 4^0р^АЫ1.
-
7.2 Газоанализаторы , удовлетнорякэптие требованиям т^^сзт^с^я^н^^й методиюз поверки, признают годными к применению, делают соответствующую отметку в технической документации (при первичной поверке) и/или выдают свидетельство о поверке (при периодической поверке) согласно ПР 50.2.006-94. На оборотной стороне свидетельства о поверке указывают:
-
- перечень эталонов, с помощью которых произведена поверка газоанализатора;
-
- перечень влияющих факторов с указанием их значений;
-
- метрологические характеристики газоанализатора;
-
- указание на наличие Приложения — протокола поверки (при его наличии);
-
- дату поверки;
-
- наименование подразделения, вьшолнявщего поверку.
Свидетельство о поверке должно быть подписано»:
На лицевой стороне:
-
- руководителем подразделения произведшего поверку,
-
- поверителем, произведшим поверку;
На оборотной стороне:
-
- руководителем подразделения, произведшего проверку (не обязательно),
-
- поверителем, произведшим поверку.
-
7.3 При отрицательных результатах газоанализатор не допускают к применению и направляют в ремонт. В технической документации делают отметку о непригодности, вьщают извещение установленной формы согласно ПР 50.2.006-94 и аннулируют свидетельство о поверке.
Приложение А
(обязательное)
Технические характеристики ГС, необходимых для проведения поверки газоанализаторов стационарных со сменными сенсорами взрывозащищенных ССС-903 модификации ССС-903МЕ
Таблица АЛ - Технические характеристики ГС для поверки газоанализаторов с преобразователями газовыми ПГТ-903У
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№°3 | ||||
|
Метан (СН4) |
От 0 до 2,2 % |
ПНГ-воздух |
Марка Б по ТУ 6-21-5 82 | |||
|
(1,1 ±0,15) % |
(2,05 ±0,15) % |
± (-0,9-Х+5,2) % отн. |
ГСО 3907 87 | |||
|
Пропан (СзН8) |
От 0 до 0,85 % |
ПНГ-воздух |
Марка Б по ТУ 6-21-5 82 | |||
|
(0,43 ± 0,03) % |
± (-2,5-Х+6) % отн. |
ГСО 3969 87 | ||||
|
(0,80 ± 0,05) % |
± (-5-Х+7,7) % отн. |
ГСО 3970 87 | ||||
|
Водород (Н2) |
От 0 до 2 % |
ПНГ-воздух |
Марка Б по ТУ 6-21-582 | |||
|
(1,0 ±0,05) % |
± (-4-Х+7) % отн. |
ГСО 3947 87 | ||||
|
(1,9 ±0,1)% |
± 0,06 % об.д. |
ГСО 3951 87 | ||||
|
Г ексан (СбН14) |
От 0 до 0,5 % |
ПНГ-воздух |
Марка Б по ТУ 6-21-5 85 | |||
|
(0,250 ± 0,025) % |
(0,475 ± 0,025) % |
±(-8,9Х+6,2) % отн. |
ГСО 9766 2011 | |||
|
Ацетилен (С2Н2) |
От 0 до 1,15 % |
ПНГ-воздух |
Марка Б по ТУ 6-21-5 85 | |||
|
(0,57± 0,05) % |
(1,1 ±0,05)% |
± 5 % отн. |
ГГС (исп. ГГС-Р, ГГС-К) в комплекте с ГС ацетилен -азот (ГСО 9133-2008) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Примечания:
| ||||||
Таблица А.2 - Технические характеристики ГС для поверки газоанализаторов с преобразователями газовыми ПГО-903У
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или ис точник ГС | ||
|
ГС №е1 |
ГС №2 |
ГС№3 | ||||
|
Метан (СНд) |
От 0 до 4,4 % об.д. |
азот |
О.ч., сорт 1-й по гост 9293-74 | |||
|
(1,95 ± 0,25) % |
± 0,1 % (об.д.) |
ГСО 3880-87 | ||||
|
(3,9 ±0,5) % |
± 0,08 % (об.д.) |
ГСО 3885-87 | ||||
|
Пропан (СзНз) |
От 0 до 1,7 % об.д. |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
(0.80 ± 0,05)% |
± (- 1,4-Х+2,8) % отн. |
ГСО 9768-2011 | ||||
|
1,55 % ±10 % отн. |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
Гексан (СбНц) |
От 0 до 1,0 % об.д. |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
(0,475 ± 0,025) % |
±(-8,9Х+6,2) % отн. |
ГСО 5321-90 | ||||
|
0,95 % ± 5 % отн. |
± 2 % отн. |
ГСО 9689-2010 | ||||
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС №1 |
ГС №2 |
ГС№3 | ||||
|
Ацетилен (С2Н2) |
От 0 до 2,3 % об.д. |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
(1.2±0,1) % |
(2,2 ± 0,1) % |
± 5 %. отн. |
ГГС (исп. ГГС-Р, ГГС-К) в комплекте с ГС ацетилен -азот (ГСО 91332008) | |||
|
Диоксид углерода (СО2) |
От 0 до 2 % об.д. |
ПНГ-воздух |
Марка Б по ТУ 621-5-85 | |||
|
(1,о±о>1) % |
(1,^±0,1) % |
± (- 0,2-Х+1,1)% отн. |
ГСО 9741-2011 | |||
|
От 0 до 5 % об.д. |
ПНГ-воздух |
Марка Б по ТУ 6 21-5-85 | ||||
|
(2,50 ± 0,25) % |
(4,75 ± 0,25) % |
±(-0,03-Х + 0,94) % отн. |
ГСО 3769-87 | |||
|
Пары бензина неэтилированного |
От 0 до 50 % НКТГ |
ПНГ- воздух |
Марка Б по ТУ 6 21-5-82 | |||
|
20% НКПР |
50 % НКПР |
±2 % НКПР |
дгк-в | |||
|
Пары топлива дизельного |
От 0 до 50 % НКПР |
ПНГ-воздух |
Марка Б по ТУ 6 21-5-82 | |||
|
20% НКНР |
50 % НКПР |
± 2 % НКПР |
ДГК-В | |||
|
Пары керосина |
От 0 до 50 % НКПР |
ПНГ-воздух |
Марка Б по ТУ 6 21-5-82 | |||
|
20% НКПР |
50 % НКПР |
± 2 % НКПР |
ДГК-В | |||
|
Пары уайт- спирита |
От 0 до 50 % НКПР |
ПНГ-воздух |
Марка Б по ТУ 621-5-82 | |||
|
20% НКПР |
50 % НКПР |
± 2 % НКПР |
ДГК-В | |||
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС №1 |
ГС №2 |
ГС№3 | ||||
|
Пары топлива для реактивных двигателей |
От 0 до 50 % НКПР |
ПНГ-воздух |
Марка Б по ТУ 6 21-5-82 | |||
|
20% НКПР |
50 % НКПР |
± 2 % НКПР |
ДГК-В | |||
|
Пары бензина автомобильного |
От 0 до 50 % НКПР |
ПНГ-воздух |
Марка Б по ТУ 621-5-82 | |||
|
20% НКПР |
50 % НКПР |
± 2 % НКПР |
ДГК-В | |||
|
Пары бензина авиационного |
От 0 до 50 % НКПР |
пнг- воздух |
Марка Б по ТУ 6 21-5-82 | |||
|
20% НКПР |
50 % НКПР |
±2 % НКПР |
ДГК-В | |||
|
Примечания::
| ||||||
Таблица А.З - Технические характеристики ГС для поверки газоанализаторов с преобразователями газовыми ПГЭ-903У
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС №1 |
ГС №2 |
ГС№3 | ||||
|
Сероводород (H2S) |
От 0 до 7 млн1 (от 0 до 10 мг/м3) |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
1,75 млн’1 ± 20 % отн. |
5,8 млн;’1 ± 20 % отн. |
±10% отн. |
ГСО 8368 2003 | |||
|
От 0 до 20 млн' з (от 0 до 28,3 мг/мЗ) |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | ||||
|
1,75 млн'1 ± 20 % отн. |
16,7 млн:’ ± 20 % отн. |
±10% отн. |
ГСО 8368 2003 | |||
|
От 0 до 32 млн’ 1 (от 0 до 45 мг/мЗ) |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | ||||
|
5,84 млн'' ± 20 % отн. |
± 10 % отн. |
ГСО 8368 2003 | ||||
|
29 млн'' ± 10 % отн. |
± 7 % отн. |
ГСО 8369 2003 | ||||
|
От 0 до 50 млн’ 1 (от 0 до 70,7 мг/мЗ) |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | ||||
|
5,84 млн4 ± 20 % отн. |
± 10 % отн. |
ГСО 8368 2003 | ||||
|
45,5 млн'1 ± 10 % отн. |
± 7 % отн. |
ГСО 8369 2003 | ||||
|
Сероводород (H2S) |
От 0 до 61 млн' ' (от 0 до 85 мг/мЗ) |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
5,84 млн'1 ± 20 % отн. |
± 10 % отн. |
ГСО 8368 2003 | ||||
|
55 млн:’ ± 10 % отн. |
± 7 % отн. |
ГСО 8369 2003 | ||||
|
От 0 до 100 млн'1 (от 0 до 141,4 мг/мЗ) |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | ||||
|
5,84 млн:’ ± 20 % отн. |
± 10 % отн. |
ГСО 8368 2003 | ||||
|
90 млн’ ± 10 % отн. |
± 7 % отн. |
ГСО 8369 2003 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС №1 |
ГС №2 |
ГС№3 | ||||
|
Кислород (О2) |
От 0 до 30 % |
азот |
О.ч., сорт 2-й по ГОСТ 9293-74 | |||
|
15,0 %±5 % отн. |
28,5 % ± 5 % отн. |
±(-0,03 Х + 1,15) % отн. |
ГСО 3726 87 | |||
|
Оксид углерода (СО) |
От 0 до 103 млн'1 (от 0 до 120 мг/м*) |
ПНГ-воздух |
Марка А по ТУ 621-5-85 | |||
|
(15,5 ±1,3) млн* |
± 4.5 % отн. |
ГСО 9759 2011 | ||||
|
(96 ± 7) млн' 1 |
± 2 % отн. |
ГСО 3847 87 | ||||
|
Диоксид азота (NO2) |
От 0 до 10,5 млн* (от 0 до 20 мг/м*) |
ПНГ-воздух |
Марка А по ТУ 621-5-85 | |||
|
1 мян* + 20 % отн. |
8,75 млн* ± 20 % отн. |
± 10 % отн. |
ГСО 8370 2003 | |||
|
Диоксид серы (SO2) |
От 0 до 18,8 млн* (от 0 до 50 мг/м*) |
ГНГ- воздух |
Марка А по ТУ 621-5-85 | |||
|
3,1 млн* ± 20 % отн. |
15,6 млн* ± 20 % отн. |
± 10 % отн. |
ГСО 8372 2003 | |||
|
Аммиак (NH3) |
От 0 до 99 млн* (от 0 до 70 мг/м') |
ПНГ-воздух |
Марка А по ТУ 621-5-85 | |||
|
23 млн* ± 20 % отн. |
90 млн* ± 20 % отн. |
± 4 % отн. |
ГСО 9160 2008 | |||
|
Св. 99 до 707 млн* (св. 70 до 500 мг/м3) |
120 млн* ±20 % отн. |
400 млн* ± 20 % отн. |
590 млн* ± 20 % отн. |
± 4 % отн. |
ГСО 9160 2008 | |
|
Хлор (СЬ) |
От 0 до 10 млн* (от 0 до 30 мг/м*) |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
0,3 млн* ± 10 % отн. |
9 млн* ± 10 % отн. |
±10% отн. (ГХ-120) ± 7 % отн. (ГГС) |
ГХ-120 или генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте сИМС1 ИМ09-М-А2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС №1 |
ГС №2 |
ГС№3 | ||||
|
Хлорид водорода (HC1) |
От 0 до 30 млн* (от 0 до 30 мг/м3) |
азот |
О.ч., сорт 1-й по гост 9293-74 | |||
|
3 млн'1 ± 10 % отн. |
27 млн"' ± 10 % отн. |
±1 Vo отн. |
Генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте сИМ НС1 ИМ108-М -Е | |||
|
Фторид водорода (HF) |
От 0 до 10 млн* 3зт 0 до 8,2 мг/м*) |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
0,54 млн:* ± 10 % отн. |
9,0 млн’1 ± 10 % отн. |
± 7 % отн. |
Г енератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте сИМНР ИМ130-М- А2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС |
|
ГС ГС ГС №2 ГС №3 №1 | ||||
|
Примечания;
млн'1, в массовую концентршцпо, мг/м3. проводят по формуле г =г . М-Р '■'(масс) ’-(об) / . ' • 22,41-1 1 + - -760 1 273 1 где Соб) - объемня доя определяемого компонента- млн _1; Смсс) - массовая- концентрацш- с^п]:^^д^тя^^мо:^о мг/м3; Р - атмосферное , мм рт.ст.; М - молекулярная- магс^с^а г/моль; t - температура окружающей среды, °С. | ||||
Таблица А.4 - Технические характеристики ГС для поверки газоанализаторов с преобразователями газовыми ПГ Ф-903У
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС №1 |
ГС №2 |
ГС№3 | ||||
|
Изобутилен (i-C4H8) |
От 0 до 19,3 млн'1 (от 0 до 45 мг/м*) |
ПНГ-воздух |
Марка А по ТУ 621-5-85 | |||
|
10 млн!* ± 10 % отн. |
17,5 млн'1 ± 10 % отн. |
± 7 % отн. |
ГГС (исп. ГГС-Р, ГГС-К) в комплекте с ГС изобутилен -воздух (ГСО 91272008) | |||
|
От 0 до 172 млн* (от 0 до 400 мг/м*) |
ПНГ-воздух |
Марка А по ТУ 621-5-85 | ||||
|
85 млн* ± 10 % отн. |
159 млн* ± 10 % отн |
±7 % отн. |
ГГС (исп. ГГС-Р, ГГС-К) в комплекте с ГС изобутилен -воздух (ГСО 91282008) | |||
|
От 0 до 300 млн* (от 0 до 700 мг/м*) |
ПНГ-воздух |
Марка А по ТУ 6 21-5-85 | ||||
|
39 млн* ± 10 % отн. |
± 7 % отн. |
ГГС (исп. ГГС-Р, ГГС-К) в комплекте с ГС изобутилен -воздух (ГСО 91282008) | ||||
|
(270 ±30) млн* |
± 5 млн* |
ГСО 9128 2008 | ||||
|
Этилен (С2Н2) |
От 0 до 171 млн'1 (от 0 до 200 мг/мЗ) |
ПНГ-воздух |
Марка А по ТУ 6 21-5-85 | |||
|
85 млн* ± 20 % отн. |
140 млн'1 ± 20 % отн. |
± 6 % отн. |
ГСО 8986 2008 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС №1 |
ГС №2 |
ГС№3 | ||||
|
Бензол (СбНб) |
От 0 до 9,3 млн:4 (от 0 до 30 мг/м3) |
пнг-воздух |
Марка А по ТУ 621-5-85 | |||
|
1,36 млн’1 ± 10% отн. |
8,4 млн* ± 10 % отн.1 |
± 8 % отн. |
ГГС (исп. ГГС-Р, ГГС-К) в комплекте с ГС бензол - воздух (ГСО 9249-2008) | |||
|
Метилмеркаптан (CH3SH) |
От 0 до 4 млн* (от 0 до 8 мг/м3) |
ПНГ-воздух |
Марка А по ТУ 621-5-85 | |||
|
0,36 млн* ± 10% отн. |
3,6 млн:* ± 10 % отн. |
± 7 % отн. |
ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ CH3SH ИМ39 - М -Б | |||
|
Этилмеркаптан (C2H5SH) |
От 0 до 3,9 млн* (от 0 до 10 мг/м'’) |
ПНГ-воздух |
Марка А по ТУ 621-5-85 | |||
|
0,36 млн* ± 10% отн. |
3,5 млн:* ± 10 % отн. |
± 7 % отн. |
ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ C2H5SH ИМ07 — М -А2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС |
|
ГС ГС ГС №2 ГС №3 №1 | ||||
|
Примечания:
млн'1, в массовую концентрацию, мг'м;, проводят по формуле с =г . МР '''(жссс) f t \ ’ 22,41 - 1 + - -760 1 273 J где С(Об) - объемная доля о компонента, млн'' ; С(масс) - концентрация определяемого мг/м3; Р - атмосферное давление, мм рт.ст.; М - молекулярная масса определяемого компонента, г/моль; t - температуфа окружающей °C. | ||||
Таблица А.5 - Технические характеристики эквивалентных ГС пропан - воздух, используемых при периодической поверке газоанализаторов с установленным преобразователем газовым ПГО-903У- нефтепродукты
|
Определяемый компонент |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения, % |
пределы допускаемой основной погрешности |
Номер по реестру ГСО или источник получения ГС | |
|
ГС№ 1 |
ГС №2 | |||
|
Пары бензина неэтилированного |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||
|
0,78 % ± 5 % отн. |
± (-2,5-Х+5,5) % отн. |
ГСО 9767-2011 | ||
|
Пары топлива дизельного |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||
|
0,84 % ± 10 % отн. |
± (-5-Х+7,7) % отн. |
ГСО 3970-87 | ||
|
Пары керосина |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||
|
0,62 % ± 5 % отн. |
± (-2,5-Х+5,5) % отн. |
ГСО 9767-2011 | ||
|
Пары уайт- спирита |
ПНГ - воздух |
Марка Б по ТУ 6-21 -5-82 | ||
|
0,72 % ± 5 % отн. |
± (-2,5-Х+5,5) % отн. |
ГСО 9767-2011 | ||
|
Пары топлива для реактивных двигателей |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||
|
0,62 % ± 5 % отн. |
± (-2,5-Х+5,5) % отн. |
ГСО 9767-2011 | ||
|
Пары бензина автомобильного |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||
|
0,78 % ± 5 % отн. |
± (-2,5-Х+5,5) % отн. |
ГСО 9767-2011 | ||
|
Пары бензина авиационного |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||
|
0,67 % ± 5 % отн. |
± (-2,5-Х+5,5) % отн. |
ГСО 9767-2011 | ||
Примечания
-
1) Допускается использование в качестве ГС № 1 вместо ПНГ - воздух марки Б по ТУ 6-21-582 азота особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением.
-
2) - бензин неэтилированный по ГОСТ Р 51866-2002,
-
- топливо дизельное по ГОСТ 305-82,
-
- керосин по ГОСТ Р 52050-2003,
-
- уайт-спирит по ГОСТ 3134-78,
-
- топливо для реактивных двигателей по ГОСТ 10227-86,
-
- бензин автомобильный по ГОСТ Р 51866-2002,
- бензин авиационный по ГОСТ 1012-72.
Приложение Б
(обязательное)
Диапазоны измерений и пределы допускаемой погрешности газоанализаторов
Таблица Б.1 Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователями газовыми ПГТ-903У
|
Тип преобразователя |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента, % |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % |
|
ПГТ-903У-метан |
СН4 |
От 0 до 4,4 |
От 0 до 2,2 |
±0,22 |
|
ПГТ-903У-пропан |
СзН8 |
От 0 до 1,7 |
От 0 до 0,85 |
± 0,085 |
|
ПГТ-903У-водород-4 |
Н2 |
От 0 до 4 |
От 0 до 2 |
±0,2 |
|
ПГТ-903У-гексан |
СбН|4 |
От 0 до 1 |
От 0 до 0,5 |
±0,05 |
|
ПГТ-903У- ацетилен |
С2Н2 |
От 0 до 2,3 |
От 0 до 1,15 |
±0,115 |
|
Примечания:
| ||||
Таблица Б.2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователями газовыми ПГО-903У
|
Тип преобразователя |
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | ||||
|
ПГО-903У- метан |
СН4 |
От 0 до 4,4 % об.д. (от 0 до 100 % НКГГ) |
От 0 до 2,2 % об.д. Св. 2,2 до 4,4 % об.д. |
± 0,22 % об.д. |
± 10% |
|
ПГО-903У-пропан |
С3Н8 |
От 0 до 1,7 % об.д. (от 0 до 100 % НКПР) |
От 0 до 0,85 % об.д. Св. 0,85 до 1,7 % об.д. |
± 0,085 % об.д. |
± 10% |
|
Тип преобразователя |
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | ||||
|
ПГО-903У- гексан |
СбНм |
От 0 до 1,0 % об.д. (от 0 до 100 % НКПР) |
От 0 до 0,5% об.д. Св. 0,5 до 1,0 % об.д. |
± 0,05 % об.д. |
± 10% |
|
ПГО-903У-ацетилен |
С2Н2 |
От 0 до 2,3 % об.д. (от 0 до 100 % НЮР) |
От 0 до 1,15 % об.д. Св. 1,15 до 2,3 % об.д. |
±0,115 % об.д. |
± 10% |
|
ПГО-903У-диоксид углерода |
СО2 |
От 0 до 2 % об.д. |
От 0 до 2 % об.д. |
± (0,03+0,05Сх) % об.д. | |
|
ПГО-903У-диоксид углерода |
От 0 до 5 % об.д. |
От 0 до 5 % об.д. |
± (0,03+0,05Сх) % об.д. |
- | |
|
ПГО-903У- нефтепродукты1’ |
пары бензина неэтилированного |
от 0 до 100 % НЮР |
от 0 до 50 % НЮР |
±5%НКПР |
- |
|
пары топлива дизельного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
- | |
|
пары керосина |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
- | |
|
пары уайт-спирита |
от 0 до 100 % НЮР |
от 0 до 50 % НКПР |
±5%НКПР |
- | |
|
пары топлива для реактивных двигателей |
от 0 до 100 % НЮР |
от 0 до 50 % НКПР |
±5%НКПР | ||
|
пары бензина автомобильного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
- | |
|
пары бензина авиационного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
- | |
Примечания:
1) градуировка газоанализаторов исполнений ССС-903МЕ-нефтепродукты осуществляется изго
товителем на один из определяемых компонентов:
-
- бензин неэтилированный по ГОСТ Р 51866-2002,
-
- топливо дизельное по ГОСТ 305-82,
-
- керосин по ГОСТ Р 52050-2003,
-
- уайт-спирит по ГОСТ 3134-78,
-
- топливо для реактивных двигателей по ГОСТ 10227-86,
-
- бензин автомобильный по ГОСТ Р 51866-2002,
-
- бензин авиационный по ГОСТ 1012-72;
2) Сх - значение содержания определяемого компонента на входе газоанализатора.
Таблица Б.З - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователями газовыми ПГЭ-903У
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м* |
абсолютной |
относительной | ||
|
ПГЭ-903У-сероводород-10 |
H2S |
От 0 до 2,1 млн'1 Св. 2,1 до 7 млн* |
От 0 до 3,0 Св. 3,0 до 10 |
± 0,75 мг/м* |
± 25 % |
|
ПГЭ-903У-сероводород-20 |
От 0 до 2,1 млн’1 Св. 2,1 до 20 млн* |
От 0 до 3,0 Св. 3,0 до 28,3 |
± 0,75 мг/м* |
± 25 % | |
|
ГТЭ-903У-сероводород-45 |
От 0 до 7 млн'1 Св. 7 до 32 млн* |
От 0 до 10 Св. 10 до 45 |
± 2,5 мг/м* |
± 25 % | |
|
ПГЭ-903У-сероводород-50 |
От 0 до 7 млн* Св. 7 до 50 млн* |
От 0 до 10 Св. 10 до 70,7 |
± 2,5 мг/м* |
± 25 % | |
|
ШЭ-903У-сероводород-85 |
От 0 до 7 млн' 1 Св. 7 до 61 млн* |
От 0 до 10 Св. 10 до 85 |
± 2,5 мг/м* |
± 25 % | |
|
ПГЭ-903У-сероводород-100 |
От 0 до 7 млн‘ 1 Св. 7 до 100 млн* |
От 0 до 10 Св. 10 до 141,4 |
± 2,5 мг/м* |
± 25 % | |
|
ПГЭ-903У-кислород |
О2 |
От 0 до 30 % |
- |
±(0,2+0,04Сх) % |
- |
|
ПГЭ-903У-оксид углерода |
СО |
От 0 до 17 млн* Св. 17 до 103 млн* |
От 0 до 20 Св. 20 до 120 |
± 5 мг/м* |
± 25 % |
|
ПГЭ-903У-диоксид азота |
NO2 |
От 0 до 1 млн'1 Св. 1 до 10,5 млн* |
От 0 до 2 Св. 2 до 20 |
± 0,5 мг/м* |
± 25 % |
|
ПГЭ-903У-диоксид серы |
SO2 |
От 0 до 3,8 млн* Св. 3,8 до 18,8 млн* |
От 0 до 10 Св. 10 до 50 |
± 2,5 мг/м* |
± 25 % |
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной до ли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
ПГЭ-903У-аммиак-0-70 |
NH3 |
Ют 0 до 28 млн'1 Св. 28 до 99 млн'' |
Ют 0 до 20 Св. 20 до 70 |
± 5 мг/м3 |
± 25 % |
|
ПГЭ-903У-аммиак-0-500 |
Ют 0 до 99 млн'1 |
Ют 0 до 70 |
не нормированы | ||
|
Св. 99 до 707 млн'1 |
Св. 70 до 500 |
- |
± 25 % | ||
|
ПГЭ-903У-хлюр |
Cl2 |
Ют 0 до 0,33 млн' Св. 0,33 до 10 млн' |
Ют 0 до 1 Св. 1 до 30 |
± 0,25 мг/м3 |
± 25 % |
|
ПГЭ-903У-хлорид водорода |
НС1 |
Ют 0 до 3,3 млн’1 Св. 3,3 до 30 млн' |
Ют 0 до 5 Св. 5 до 45 |
± 0,75 мг/м3 |
± 25 % |
|
ПГЭ-903У-фторид водорода |
HF |
Ют 0 до 0,6 млн* Св. 0,6 до 10 млн* |
Ют 0 до 0,5 Св. 0,5 до 8,2 |
±0,12 мг/м* |
± 25 % |
Примечание - Сх - значение содержания определяемого компонента на входе газоанализатора.
Таблица Б.4 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователями газовыми ПГФ-903У
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
ПГФ-903У-изобутилен-0-20 |
i-C4H8 |
От 0 до 19,3 млн’1 |
От 0 до 45 |
± 12 мг/м* |
- |
|
ПГФ-903У-изобутилен-0-200 |
От 0 до 43 млн' 1 Св. 43 до 172 млн'1 |
От 0 до 100 Св. 100 до 400 |
± 25 мг/м* |
± 25 % | |
|
ПГФ-903У изобутилен-0-2000* |
От 0 до 43 млн'1 Св. 43 до 300 млн'1 |
От 0 до 100 Св. 100 до 700 |
± 25 мг/м3 |
± 25 % | |
|
ПГФ-903У- этилен |
С2Н4 |
От 0 до 86 млн' 1 Св. 86 до 171 млн’1 |
От 0 до 100 Св. 100 до 200 |
± 25 мг/м* |
± 25 % |
|
ПГФ-903У-бензол |
С6Н6 |
От 0 до 1,5 млн’1 Св. 1,5 до 9,3 млн'1 |
От 0 до 5 Св. 5 до 30 |
± 1,25 мг/м* |
± 25 % |
|
ПГФ-903У-метилмеркаптан |
CH3SH |
От 0 до 0,4 млн’1 Св. 0,4 до 4,0 млн’1 |
От 0 до 0,8 Св. 0,8 до 8,0 |
± 0,2 мг/м* |
± 25 % |
|
ПГФ-903У-этилмеркаптан |
C2H5SH |
От 0 до 0,4 млн1 Св. 0,4 до 3,9 млн' |
От 0 до 1,0 Св. 1,0 до 10,0 |
± 0,25 мг/м* |
± 25 % |
Примечание - диапазон показаний объемной доли изобутилена для газоанализатора с преобразователем ПГФ-903У-изобутилен-0-2000 от 0 до 2000 млн’1.
28
- источник ГС (баллон или ГГС или ГХ-120);
- насадка;
- вентиль точной регулировки;
- индикатор расхода (ротаметр);
