Методика поверки «блок детектирования БДГБ-02И2» (eM2.328. 014-01 РЭ-ЛУ)

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «ПЯТИГОРСКИЙ ЗАВОД «ИМПУЛЬС»

КГС (ОКС) 17.240

Группа Ф27

УТВЕРЖДАЮ

УТВЕРЖДАЮ

в части раздела 4 «Методика поверки»

Зам. генерального директора по метрологии

Зам. руково

А.В. Минченко

С.А. Павлов

« о 2- »

2015

4 МЕТОДИКА ПОВЕРКИ

Настоящий раздел руководства по эксплуатации распространяется на блок детектирования БДГБ-02И2 и устанавливает методику первичной и периодической поверок.

Первичная поверка блока детектирования проводится при вьшуске из производства по источникам гамма-излучения радионуклида ^°Со на поверочной установке.

Периодическая поверка блока детектирования проводится при эксплуатации в соответствии с ГОСТ 21496 по любому газообразному радионуклиду, указанному в таблице 4.2 с помощью образцового радиометра.

Межповерочный интервал — 1 год.

• 4.1 Операции поверки

• 4.1.1 При проведении поверки должны выполняться операции, указанные в таблице 4.1.

Таблица 4.1

• 4.2 Средства поверки

• 4.2.1 При проведении поверки должны применяться средства, указанные в

Приложении Б.

• 4.3 Треб о в ания к квалификации поверителей

• 4.3.1 К поверке допускаются специалисты, прошедшие обучение и аттестованные в соответствии с правилами ПР 50.2.012 в качестве поверителей средств измерений ионизирующих излучений.



• 4.4 Требования безопасности

• 4.4.1 При выполнении работ по поверке должны выполняться указания мер безопасности, приведенные в разделе 3.

4.5УСЛОВИЯ поверки

• 4.5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                            20±5;

• - относительная влажность, %                                       от 30 до 80;

• - атмосферное давление, кПа                                        от 84 до 106;

• - отклонение напряжения питания от номинального значения, %       ±1

• - внешний гамма-фон не более, мкЗв/ч

  0,2

• 4.6 По дготовка к поверке

• 4.6.1 При подготовке к поверке должны быть выполнены работы по 2.3.8.

• 4.7 Пр оведение поверки

• 4.7.1 Внешний осмотр

• 4.7.1.1 При проведении внешнего осмотра должно быть установлено:

• - соответствие комплектности требованиям 1.3 в объеме, необходимом для поверки;

• - отсутствие внешних повреждений, влияющих на работоспособность блока.

• 4.7.2 Опробование

• 4.7.2.1 При опробовании должны быть выполнены работы по 2.3.9.1, 2.3.9.2.

• 4.7.3 Определение основной относительной погрешности измерения МЭД гамма-излучения радионуклида ^°Со

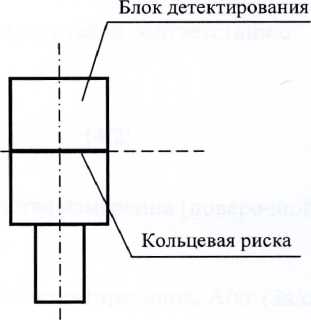

• 4.7.3.1 Установить блок детектирования на поверочной установке в геометрии указанной на рисунке 2. При этом ионизационная камера блока детектирования должна располагаться в однородном поле гамма-излучения и ось коллимированного пучка излучения должна находиться в плоскости кольцевой риски с отклонением не более 5 мм.

Примечание - При использовании в качестве поверочных установок УПГД-2 или НО-87 расстояние от центра блока детектирования до коллиматора установки должно быть не менее 0,6 м.

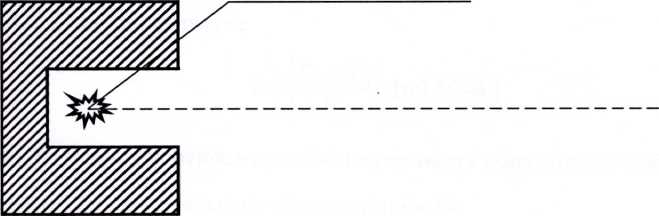

Источник фотонного излучения

Рисунок 2 - Взаимное расположение блока детектирования и источника фотонного излучения

при поверке.

• 4.7.3.2 Создать в месте расположения блока детектирования последовательно три значения МЭД гамма-излучения в соответствии с таблицей 4.2.

Таблица 4.2

Примечание — Допускается задавать значения МЭД и объемной активности радионуклида, отличающиеся от указанных на ± 20 %.

• 4.7.3.3 При каждом значении МЭД выключить тумблер S2, измерить активную длительность выходного сигнала, в секундах, не менее пяти раз и вычислить среднее значение t по формуле (4.1).

(4.1)

• 4.7.3.4 Измерить с помощью барометра атмосферное давление в килопаскалях.

• 4.7.3.5 Вычислить значение МЭД гамма-излучения, используя формулу (1.3), и основную относительную погрешность блока детектирования 3, в процентах, в соответствии с ГОСТ 21496 по формуле

  Ор

(4.2)

где 3^ - основная относительная погрешность образцового средства измерения (поверочной установки) по свидетельству об аттестации, %;

Рд — действительное значение МЭД в месте установки блока детектирования, А/кг (Зв/с);

- измеренное с помощью блока детектирования значение МЭД, А/кг (Зв/с), приведен-

ное к нормальным условиям в соответствии с формулой р Я, <273,2 +

Я 293,2  '

где Р — измеренное с помощью блока детектирования значение МЭД, А/кг (Зв/с), при давле-

НИИ Н, кПа, и температуре Т, °C',

Н= 101,3 кПа — нормальное атмосферное давление.

Блок детектирования считается выдержавшим поверку, если основная относительная погрешность, вычисленная по формуле (4.2) в соответствии с ГОСТ 21496, не превышает 15 %.

4.7.4 Определение основной относительной погрешности измерения объемной активности газообразного радионуклида     (^Н).

• 4.7.4.1 Соединить между собой пневматические тракты поверяемого блока детектирования и образцового радиометра в соответствии с ГОСТ 21496.

• 4.7.4.2 Подготовить к работе образцовый радиометр в соответствии с его техническим

  описанием.

• 4.7.4.3 Провести поверку блока детектирования по газообразному радионуклиду по методике ГОСТ 21496 не менее чем в трех точках диапазона измерения, соответствующих по активности данным таблицы 4.3.

• 4.7.4.4 Определить значение объемной активности   по показаниям образцового радиометра.

• 4.7.4.5 Выключить тумблер S2 и измерить активную длительность < выходного сигнала блока детектирования, в секундах, не менее пяти раз, и вычислить по формуле (4.1) среднее значение i , в секундах, и значение объемной активности д газообразного радионуклида по

  формуле (1.1).



• 4.7.4.6 Вычислить значение основной относительной погрешности блока детектирования S. в процентах, в соответствии с ГОСТ 21496 по формуле

  (5 =

  (4.4)

Яо

где q - значение объемной активности, измеренное блоком детектирования, Вк/м ’;

- значение объемной активности, измеренное образцовым радиометром, Вк/\Г;

- основная относительная погрешность образцового радиометра по свидетельству об аттестации, %.

Блок детектирования считается выдержавшим поверку, если основная относительная погрешность, вычисленная по формуле (4.4) в соответствии с ГОСТ 21496, не превышает 20 %.

• 4.8 Оформление результатов поверки

• 4.8.1 Положительные результаты поверки должны оформляться:

• - при первичной поверке - подписью и нанесением оттиска клейма поверителя в разделе "Свидетельство о приемке" паспорта еМ2.328.014 ПС;

• - при периодической поверке - путем выдачи свидетельства установленной формы.

• 4.8.2 При отрицательных результатах периодической поверки запрещается выпуск блока детектирования в обращение и к применению, клеймо погашается, свидетельство аннулируется и выдается извещение о непригодности к применению.
