Методика поверки «ГСИ. Омметры. Методы и средства поверки» ( ГОСТ 8.409-81)

С О Ю 3 А

ГОСУДАРСТВЕННАЯ СИС^^1МА ОБЕСПЕЧЕНИЯ ^^ИНСТВА ИЗМЕРЕНИЙ

МЕТОДЫ И СРЕ,ДСТВ.А ПОВЕРКИ

ГОСТ 8.409-^8^1

Издание официальное

ГОСУДА^Р^С^ТВЕННЫЙ КОМ^И^1^ЕТ СССР ПО СТАН^ДАРТАМ Моей»*

ИСПОЛНИТЕЛИ

Л. и, Любимов, В. П. Шигорин (руководители темы), Г. А. Лаискова, И. Я Оорсиловв/ Л. И. Погосова

ВНЕСЕН Государственным комитетом СССР по стандартам

Член Госстандарта Л. К. Исаев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от is января 1981 г. Не 1J

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Государственная система обеспечения единства измерений

ОМ^М^^ТРЫ

Методы и средства поверки

State system for ensuring the uniformity of measurements. Ohmmeters. Methods and means of calibrations

Постановлением ^^сударственного комитета СССР по стандартам от 15 января 1981 г. № 12 срок введения установлен

Настоящий стандарт распространяется на омметры автономные и входящие в состав комбинированных приборов, выпускаемых по ГОСТ 23706—79, предназначенные для измерения электрического сопротивления постоянному току (далее — сопро'^]^^,^(^]^1^я), и устанавливает методы и средства их первичной и периодической поверок.

По методике настоящего стандарта допускается поверять омметры, имеющие харак^т^е^р^истики, аналог^ичные характеристикам омметров по ГОСТ 23706—79.

1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

• 1.1. При проведении поверки должны быть выполнены операции и применены средства, указанные в таблице.

• 1.2. Для контроля нормальных условий следует применять термометры с ценой деления не более 0,2°С, диапазон измерения не менее 15—25°С; психрометр для измерения влажности в диапазоне 45—80% с погрешностью не более 5%.

• 1.3. Погрешность образцовых мер должна быть не более 0,2 предела допускаемой основной погрешности поверяемого прибора.

• 1.4. Все средства измерений должны иметь действующие документы об их поверке или аттестации.

• 1.5. Основные харак^те^ристики средств измерений, испо.льзуемых при проведении поверки по пп. 4.2, 4.3, 4.5, 4.7, а также для контроля нормальных условий, приведены в справочном прило^же-нии 1.

  Издание официальное

  ★

Перепечатка воспрещена

(6) Издательство стандартов, 1981

• 1.6. Осбовбые харак^о^ерисоики мер снпрооивеебия, мых при проведебии поверки по пп. 4.4, 4.6, 4.7, приведены в справочном приеожебии 2. Эти же меры после аооесоации в качестве образцовых используют при поверке по пп. 4.8 и 4.9.

• 1.7. Допускается испо-льзовать в качестве средств поверки образцовые меры снпрноивеебия З-го разряда, аотестнваббые по более точным образцовым средствам 3-го разряда, при условии со-Деюдебия требования п. 1.3.

• 1.8. Допускается применять другие средства поверки, удовлетворяющие по точности требованиям настоящего стабдароа.

2. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

2.1. При ]^]^ове^р^^1^1^и1^с^веп^1^ир^с^лжнл1 бытьсоЬлюдешдс^н^едс^ю-щие условия:

температура воздуха (20±5)°С при поверке омметров классов точности 1—4 и (20±2)°С — при проверке более точных омметров;

относительная влажность воздуха 45—80%.

• 2.2. Омметры, имеющие отдельные индивидуальные вспомогательные части, следует поверять в комплекте с ними.

• 2.3. Щитовые омметры следует поверять после того, как они в течение 15 мин находились под номинальной нагрузкой.

• 2.4. Если нормальные условия, при которых нормирована основная погрешность поверяемого омметра, отличаются от указанных в п. 2.1, то для него должны быть созданы нормальные условия, а образцовые средства поверки должны работать в условиях указанных в п. 2.1.

Если нормальные условия, при которых нормирована основная погрешность образцового средства измерений, отличаются от указанных в п. 2.1, то для него должны быть созданы требуемые нормальные условия.

• 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1. При проведении поверки следует руководствоваться «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей».

  • 3.2. Конструкция средств поверки должна соответствовать требованиям ГОСТ 12.2.007.0—75, ГОСТ 12.2.007.3—75 и ГОСТ 22261—76.

• 4. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 4.1. Внешний осмотр

При проведении внешнего осмотра омметра должно быть установлено:

соответствие комплектности (за исключением ЗИП); отчетливая видимость всех надписей, предусмотренных нормативно-технической документацией на омметр конкретного типа;

отсутствие следующих неисправностей и дефектов: неудовлетворительное крепление деталей электрических соединителей и конкретных зажимов;

непрочное крепление стекла, трещины, царапины, загрязнения и другие изъяны, мешающие отсчитыванию показаний;

коробление или загрязненность шкалы;

следы обугливания или повреждения изоляции внешних токоведущих частей омметра;

грубые механические повреждения наружных частей омметра, отсутствие ручек регулировки;

коробленное, потускневшее или разбитое антипараллак^сное устройство;

наличие отсоединившихся частей внутри омметра.

• 4.2. ПрОЕ^^о^^^ алеэ^тр^1^<^^ск(^1К йро^р^с^с^т^и   и зо-

ляции

• 4.2.1. Электрическую прочность сзотяцсс проверяют по методике разд. 4 ГОСТ 22261—76. В омметрах, имеющих внутренние электрохимические источники тока, последние должны быть удалены. Электрическая прочность изоляции должна соо'гве'^^'^^^^^^ть значениям ГОСТ 23706—79.

• 4.2.2. У омметров с рабочим напряжением менее 42 Ви питанием от встроенных электрохимических источников тока электрическую прочность изоляции не проверяют,

• 4.3. Определение сопротивления изоляции

Сопротивление сзоляцис определяют по методике разд. 4 ГОСТ 22261—76. В омметрах, имеющих внутренние электрохимические ссточникс тока, пос.теднсе должны быть удалены. Сопро-тсвленсе изоляции должно быть не менее указанного ГОСТ 23706 —79.

• 4.4. Опробование

  • 4.4.1. При опробовании проверяют исправность переклюкателей, органов плавной регулировки и коммутсрующсх устройств.

Омметры не должны иметь ни одной из перечисленных ниже неисправностей:

недостаточно четкая фиксация положений переключателей, невозможность установки переключателей хотя бы в одно из предусмотренных положений;

неисправность, несоответствие съемных частей коммутирующих устройств;

неплавный ход и заедание органов плавной регулировки, невозможность поворота органов плавной регулировки на определенный угол;

проворачсвансе креплений переключателей или элементов плавной регулировки либо их рукояток.

• 4.4.2. Проверяют работу механического корректора (только в омметрах с механическим протсводействующсм моментом). Корректор должен по^во-лять устанавливать указатель на отметку механического нуля и перемещать указатель в обе стороны от этой отметки.

• 4.4.3. Включают поверяемый омметр и по^г^^'гавливают его к работе в соответствии с указаниями технической документации. Ко входу омметра подключают магазин сопротивлений или переменный резистор, позволяющий устанавливать сопротивления от нижнего до верхнего преде.ла измерений на одном из диапазонов, и, плавно изменяя сопротивление, убеждаются в возможности установки указателя на данном диапазоне на любую отметку шкалы и в отсутствии затирания подвижной части измерительного ме^а-низма.

Ко входу омметра поочередно подключают резисторы, значения сопротивлений' которых близки к середине диапазонов измерения всех остальных диапазонов и измеряют значение этих сопро'гив-лений.

В диапазонах измерений менее 10 Ом и свыше 10® Ом опробование выполняют по однозначным мерам сопротивления.

Омметр не должен иметь следующих неисправностей: невозможность установки ну.ля или калибровочной отметки хотя бы на одном из диапазс^нов;

невозможность работы хотя бы на одном из поддиапазонов; скачкообразные изменения показаний при плавном изменении подключенного сопротивления.

• 4.5. Определение напряжения на зажимах

Напряжение на зажимах определяют для всех омметров, у которых эта величина нормирована в нормагивно-гехнической документации по методике разд. 5 ГОСТ 23706—79. Отклонение напряжения от номинального не должно превышать

• 4.6. Определение влияния наклона

  • 4.6.1. Влияние наклона на показания омметра определяют на любом диапазоне. Указатель омметра при помощи магазина сопротивления устанавливают на отметку шкалы, близкую к ее геометрической середине. Отклоняют омметр от указанного на нем нормального положения последовательно в четырех направлениях на 5°. Смещение указателя не должно превышать предела основной допускаемой погрешности.

  • 4.6.2. Если на омметре не указано нормальное положение, то щитовые омметры наклоняют из вертикального положения в горизонтальное, а переносные — из горизонтального в вертикальное. Смещение указателя этих омметров не должно превышать половины предела основной допускаемой погрешности.

  • 4.6.3. Влияние наклона на показания омметров, снабженных уровнем, не определяют.

  • 4.6.4. Для омметров с механическим противодействующим моментом допускается влияние наклона определять на отметке механического нуля.

• 4.7. Определение времени успокоения подвижной части

Время успокоения следует определять по методике разд. 5 ГОсТ 23706—79. Время успокоения не должно превышать указанного в разд. 1 ГОСТ 23706—79.

• 4.8. Определение основной погрешности

  • 4.8.1. Осн^^нув^1^о гр^ог^р^с^с^ь оп род^.едк^т' мт тот^стм ^з мер^^р^ поверяемым умметром супротивления убразцувой меры.

  • 4.8.2. Абсолютную основную погрешность на данной отме^тке-шкалы определяют в последовательности, приведенной ниже.

Образцовую многозначную меру сопротивления подключают к зажимам поверяемого омметра. Изменяя сопротивление меры, устанавливают указатель на проверяемую отметку шкалы, по.дво^я указатель к этой отметке сначала с одной стороны, а затем с другой (при плавном подводе указателя с одной стороны стрелка не должна переходить через проверяемую отметку). Определяют два значения абсолютной погрешности Л, и А^

Aj. ^{— Я Яд}1 ^{; А}а =^{Я Я}дя ,

где Я — номинальное значение сопротивления, соответствую^^^ проверяемой отметке шкалы;

Яд. и Яд — значения сопротивлений образцовой меры при плавном подводе указателя с одной и другой стороны.

За абсолютную основную погрешность А принимают наибольшую (по абсолютному значению) разность.

• 4.8.3. Приведенную основную погрешность рассчитывают для всех проверяемых отметок по формулам:

для омметров, погрешность которых нормирована в процентах от длины всей шкалы

где  7 д — линейно-приведенная погрешность¹, %;

S

для от конечного значения диапазона измерения

где 7 — приведенная погрешность, %;

Ян — конечное значение диапазона измерения в тех же единицах, что и А;

для омметров, погрешность которых нормирована в процентах от длины рабочей части шкалы

Ьр

где 7 лф— линейно-приведенная погрешность рабочей части шкалы, %;

Zp — длина рабочей части шкалы, мм.

• 4.8.4. Длина ]^(^ай1екашл лы с^ли ре^бо’^^^^’^^аст^^т^и с^т^суттсвт^^ ее значения в технической документации на поверяемый омметр дтлжна быть измерена любым способом, не требующим вскрытия омметра и обеспечивающим получение результатов с погрешностью не белее 10 %.

Чувствительность S омметра в данной точке шкалы, если она не указана в технической документации на омметр, должна быть определена любым способом, не требующим вскрытия прибора, с погрешностью не белее 10%. Способы определения чувствитель.--ности приведены в справочном приложении 3.

• 4.8.5. Абсолютную основную погрешность в диапазонах измерений менее 10 Ом и свыше 10® Ом омметров, у которых погрешность нормирована в процентах от длины всей шкалы или ее рабочей части, допускается определять при помощи однозначных образцовых мер сопротивления в птс,ледовательности, приведенной ниже.

К омметру подключают образцовую меру с номинальным значением сопротивления, равным номинальному значению проверяемой отметки. Измеряют сопротивление меры. За значение птгреш-нтсти принимают расстояние в миллиметрах между проверяемой отметкой шкалы и положением указателя. Погрешность тпре,де.ля-ют трижды: Д', А2, А'. За абсо.лютную о^н1^^ную              А

принимают наибольшую из трех полученных погрешностей. При выпуске омметров из производства допускается определять абсолютную основную погрешность этим методом во всем диапазоне измерений.

• 4.8.6. При определении абсолютной основной погрешности па п. 4.8.5 приведенную основную погрешность рассчитывают для всех проверяемых отметок пт следующим формулам:

для омметров, погрешность которых нормирована в процентах от длины всей шкалы

ц Р= Г-МОО.

4.8.7. Основнукн у^огр(^шнс^ш^1> <^тлметр(^1з<^о в<^т p<^(^i^Hb^M3J^e механическим генератерее с ручные приведем епределяот в пе-следеват^ельнести, приведенней ниже.

Омметр педге'тавливаот к рабете в сеетветствии с техническей декументацией. Если на шкале емметра имеется етметка «то », те при разомкнутых зажимах для присоединения измеряемого сопротивления и номинальной скорости вращения рукоятки генератора отмечают отклонение указателя от отметки « от » (в миллиметрах). Если на шкале омметра имеется отметка «0», то повторяют операцию при зажимах, замкнутых накоротко. Отклонение указа-

теля омметра в обоих случаях не должно превышать предела допускаемой основной погрешности.

Абсолютную основную погрешность определяют с помощью образцовых мер по п. 4.8.5. Обработка результатов измерения — по п. 4.8.6.

• 4.8.8. При поверке мног(^,диапазонных омметров основные погрешности на всех числовых отметках каждой шкалы определяют только на одном, произвольно выбранном диапазоне, соответствующем этой шкале.

По результатам определения погрешности на этом диапазоне выбирают две отметки на каждой из шкал:

отметки, которым соответствуют наибольшая и наименьшая погрешности Rmax и Rmm , если погрешности на всех отметках имеют один знак;

отметки, которым соответствуют наибольшая положительная погрешность R „ах и наибольшая отрицательная погрешность;

R mln , если погрешности имеют разные знаки.

На остальных диапазонах измерений погрешности определяют только в этих двух отметках шкалы.

• 4.8.9. В тех случаях, когда при поверке многодиапазонных омметров отсутствуют образцовые меры с сопротивлением, указанным в п. 4.8.8, погрешность допускается определять в последовательности, приведенной ниже.

Выбирают диапазон (первый), на котором имеющиеся образцовые меры позволяют определить погрешность на всех числовых отметках шкалы и определяют погрешность на этом диапазоне одним из методов, указанных в пп. 4.8.2, 4.8.5 и 4.8.7.

Переключают омметр на другой диапазон (г-й), подключают к зажимам омметра образцовую меру сопротивления с номинальным значением Ri , равным номинальному значению одной из отметок i-ro диапазона, и определяют абсолютную погрешность в миллиметрах на данной отметке по п. 4.8.5.

Рассчитывают относительные погрешности 8^ и 8( отметки ( соответствующей выбранной мере сопротивления) для первого и t-го диапазонов по формуле

8= — -100 или 8= 1^100,

где R — сопротивление образцовой меры.

Рассчитывают относительные погрешности §Rmax и 8j?min на отметках шкалы Rmax и Rmin , выбранных по п. 4.8.8, для t-ro диапазона по формулам:

^^Rmax =^М?ша^х'⁴ (⁸t^—8i)^;

^8R.nn = 8x/?m.n + (^<-^8,),

где btRmnx и 8,^т1п— относительные погрешности, полученные для отметок Rmnx и /?ш1п на первом диапазоне.

д р'   __В^т^ах

ю о

AD' _^^mtn ^mtn ^2

1(^0

где S1 — чувствительность омметра вблизи показания /?тах на i-м диапазс^не;

S2 — то же, вблизи показания ^min на i-м диапазе^не.

Рассчитывают приведенную погрешность для отметок /?тах и /?тш на i-м диапазоне в соответствий с п. 4.8 6.

• 4.8.10. По согласованию с потребителем допускается определять погрешность только в абсолютном виде. В этом случае для всех проверяемых отметок шкалы рассчитывают значение предела допускаемой основной абсолютной погрешности Ддоп в единицах измеряемого сопротивления или в миллиметрах по формулам:

при нормировании погрешности в процентах от длины шкалы

А __ Тп ДОП^ .

Д’"      1005    '

А'        ТТл ООП^

д^п^    100    '

где     Тлдоп—           д^о^у^с^^а^с^м^с^й п^(^нп^в^(^й

погрешности, %;

при нормировании погрешности в процентах от конечного значения диапазона измерения

д _ ТдонЯн

доп       i00

где Тдоп — предел допускаемой основной приведенной погрешности, %.

Определяют абсолютную погрешность в соответствии с пп. 4.8.2, 4.8.5 и 4.8.7 и сравнивают ее с пределом допускаемой основной абсолютной погрешности.

• 4.8.11. Ни одно из полученных значений погрешности не должно превышать предела допускаемой основной погрешности, указанного в технической документации на омметр конкретного типа или рассчитанного по п. 4.8.10.

При проверке по п. 4.8.5 омметров, выпускаемых из производства, ни одно из полученных значений погрешности не должно превышать 0,8 значения предела допускаемой основной погрешности.

4.9. Определение вариации показаний

• 4.9.1. Вари^1^^ю и^к азак^а^зас^г^р ео^еле^в^тв ]„роц^сое опр ео^е^с^и^е^я абсолютной ооновнор зогрршнооmи на тех же отметках шкалы.

  4.9.2. При проверке омметра по п. 4.8.2 вариацию определяют как разность между двумя значениями абсолютной погрешности Дх и Да

  Д под-

6= |Д1-Д«|0-

• 4.9.3. При проверке омметра по пп. 4.8.5 и 4.8.7 вариацию b' определяют как разность между наибольшей Лпах и наименьшей погрешностями для данной отметки шкалы

V —|Дта X ^rnlnJ’

• 4.9.4. Пересчет вариации к виду, принятому при нормировании предела допускаемой погрешности, выполняют по формулам, приведенным в пп. 4.8.3 и 4.8.6. При этом в формулы вместо * ставляют Ь, вместо Д '—Ь.

Ни одно из полученных значений вариации не должно шать значений, указанных в ГОСТ 23706—79.

При государственной поверке омметров, применяемых ветствии с разд. 3 ГОСТ 8.002—71, ведут протокол. Форма протокола поверки омметров методом, изложенным в ц. 4.8.2, приведена в обязательном приложении 4, методом, изложенным в пп. 4.8.5, 4.8.7 и 4.8.9, — в обязательном приложении 5.

5.                РЕЗУ^ЬТТ^Т^Е! ПС^^ЕРКкИ

• 5.1. Положительные результаты государственной первичной поверки оформляют записью в паспорте и оттиском поверительного клейма.

• 5.2. Положительные результаты государственной периодической поверки оформляют нанесением на омметр оттиска поверительного клейма, на омметры, предназначенные для применения в качестве образцовых, дополнительно выдают свидетельство о поверке по установленной форме.

• 5.3. Результаты ведомственной первичной и периодической поверок оформляют в порядке, установленном ведомственной метрологической службой.

• 5.4. Омметры, не удовлетворяющие требованиям настоящего стандарта, к выпуску и применению не допускают, клейма гасят и владельцу выдают извещение о непригодности омметра с указанием причин.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МЕР СОПРОТИВЛЕНИЯ

Характеристики многозначных мер сопротивления приведены в табл. I, а од-йозначных — в табл. 2.

Таблица 1

Продолжение табл. I

/? — номинальное значение сопротивления, установленного на магазине, Ом; т — число декад магазина.

Таблица 2

СПОСОБЫ ОПРЕДЕЛЕНИЯ ЧУВСТВИТЕЛЬНОСТИ ОММ1ЕТРОВ

Чувствительность омме’гра магнитоэлектрической системы может быть определена одним из способов, описанных ниже.

Способ 1. Пригоден для любого омметра. Для определения чувствительности в заданной точке диапазона измеряют расстояние ДI в миллиметрах ме^-ду двумя отметками шкалы, соответствующей зада^нной точке диапазона и ближайшей к ней. Полученное значение следует разделить на разность показаний AR в омах, соответствующих этим отметкам

д/? •

Пример. Определить чувствительность омметра при показании 30 Ом.

Расстояние между отметками 25 и 30 равно 3,7 мм, чувствигельносгь

3 7

S» ^^—25=0^^5 мм^Ом.

Для более точного определения чувствительность рекомендуется измерять дважды: со стороны отметки, расположенной слева от проверяемой, и со стороны отметки, расположенной справа. Зна^чение чувствительности в этом случае определяют как среднее арифметическое результатов двух измерений.

Недостаток этого способа — трудность измерения длины деления с достаточной точностью через защитное стекло.

Способ 2. Пригоден для омметров с механическим противодействующим моментом с нулевой шкалой (прямой и обратной), погрешность которых нормирована в процентах от всей длины шкалы. Чувствительность в любой точке диапазона измерений может быть определена по формуле

(Яср+Я)а '

где 5 — чувствительность, мм/Ом;

Rep — значение сопротивления, соответствующее геометрической середине шкалы на данном диапазоне измерений, Ом;

• — значение сопротивления, соответствующее точке шкалы, в которой определяют чувствительность, Ом;

  L                         .

  Приме^!). Определить чувствительность омметра при показании 30 Ом. Длина шкалы      мм; /?ср s=50 Ом

  95-50

• — длины шкалы, мм.

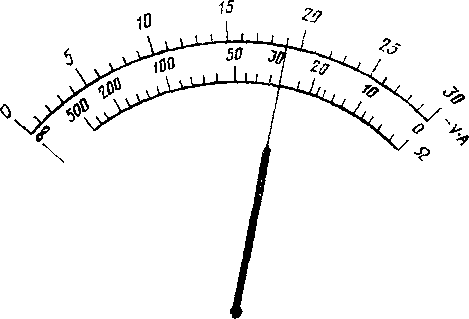

Способ 3) Пригоден для омметров, входящих в состав комбинированных приборов, в которых наряду с неравномерной шкалой, отградуированной в единицах сопротивления, имеется равномерная для измерения постоянного, тока или напряжения. Чувствительность в любой точке определяют в такой после,дователь-ности: к прибору подключают магазин сопротивления и, изменяя его сопротивление, устанавливают стрелку прибора последовательно на две соседние отметки равномерной шкалы, ближайшие к проверяемой отметке шкалы омметра. Записывают соответствующие показания l?i и Яа магазина сопротивления. Чувствительность S рассчитывают по формуле 5= ^L

где L — длина всей шкалы омметра или ее рабочей части в зависимости от способа нормирования погрешности данного омметра;

п — число делений равномерной шкалы, соответствующее длине L

Пример 1. Определить чувствительность омметра, погрешность которого нормирована в процентах от длины рабочей части шкалы, при показании 30 Ом. Длина^рабочей шкалы омметра £ = 84 мм, ей соответствует‘26,3 делений равномерной шкалы.

Изменяя сопротивление магазина, устанавливают последовательно прибора на отметки 19 и 20 равномерной шкалы. При этом получены сопротивления 32,3 и 28,0 Ом.

26,5(32,3-28,0)       мм/Ом.

Пример 2. Определить чувствительность омметра, погрешность нормирована в процентах от всей длины шкалы, при показании 30 Ом. Длина шкалы £—95 мм, ей соответствует 30 делений. Показания магазина те же, что и в примере 1.

^“30(32,3—28,0)       мм/Ом.

ФОРМА ПРОТОКОЛА ПОВЕРКИ ОММЕТРА

ПРОТОКОЛ №

Поверка проводилась при температуре.

при поверке применялись следующие образцовые средства:*

Заключение:

* Указывают наименование, тип, обозначение, диапазон, класс точности или предел допускаемой основной погрешности.

ФОРМА ПРОТОКОЛА ПОВЕРКИ ОММЕТРОВ С ВСТРОЕННЫМ ЭЛЕКТРОМЕХАНИЧЕСКИМ ГЕНЕРАТОРОМ И ПРИ ОТСУТСТВИИ ПОЛНОГО КОМПЛЕКТА ОБРАЗЦОВЫХ МЕР

ПРОТОКОЛ №

ц^«на 5 ко^п^«

ПРОИЗВОДНЫЕ ЕДИНИЦЫ С И, ИМЕЮЩИЕ СОБСТВЕННЫЕ НАИМЕНОВ.АНИЯ

* В .^пн два выражения е*одиг, ияравйе i основными единицами СИ, допо.л^'Т^^йьи^ая i‘.i зайца—сМфадная

¹

Погрешность, выраженная в процентах от длины всей шкалы или ее части.
