Методика поверки ВКГ-2

Приложение Л Протокол поверки ВКГ-2 (рекомендуемая форма)

ПРОТОКОЛ л-." _ ’ ’ ? ’.

поверки2 вычислителя количества газа ВКГ-2 зав. Л» L ____ 1 ПО '_____

Принадлежащего: [

Средства измерений: стенд СКС-6 зав. Л»         ;

Условия поверки: Давление, кПа:;       ; Температура, °C ;       ; Влажность,0»'

Результаты поверки:      .....

1. Внешний осмотр: ;        ...     ; 2. Опробование: ■               '

3. Определение MX:;               j Методика поверки:;

Входной сигнал co-противления. Ом

Показания температуры по трубам, °C

Допустимый диапазон, °C

Ж

ж

ТрЗ

95,1

-12,22...-12,42

125,8

65,54...65,74

Входной сигнал сопротивления, Ом

Показания температуры по доп. датчикам, °C.

Допустимый диапазон, °C

tl

t2

t3

t4

t5

95,1

-1272...-12,42

125,8

65,54...65,74

Входной сигнал тока, мА

Показания давления, кг см?

Допустимый диапазон, кг см?.

По доп. датчикам

По трубам

Р,б

Р1

Ж

Ж

ТрЗ

5

2,5393-2,5593

20

10,187-10,207

Входной сигнал тока, мА

Показания перепада давления по трубам, кПа

Допустимый диапазон, кПа

Ж

ж

ТрЗ

5

9,96-10,04

20

39^6-40,04

Входной сигнал частоты, Гц

Показания расхода Ср по трубам, м3 ч

Допустимый диапазон, м3 ч

Ж

Ж

ТрЗ

2,441405

878,03-879,79

9,765625

3512,1-3519,1

Входной сигнал

Показания расхода Ср по трубам, м3 ч

Допустимый диапазон, м3 ч

Ж

Ж

ТрЗ

R-141,2 (145,8)

Ом: 1-0,025 мА.

F-19,53125 (19) Гц

606,515-607,118

2007,93-2007,95

Заключение: J            Выдано свидетельство № '

Поверку проводил: ______________;                       Дата:;

0КПД2 26.51.63

ВКГ-2 ВЫЧИСЛИТЕЛЬ КОЛИЧЕСТВА ГАЗА

Руководство по эксплуатации

РБЯК.400.880.032 РЭ

ТЕПЛСКОМ

Методика поверки

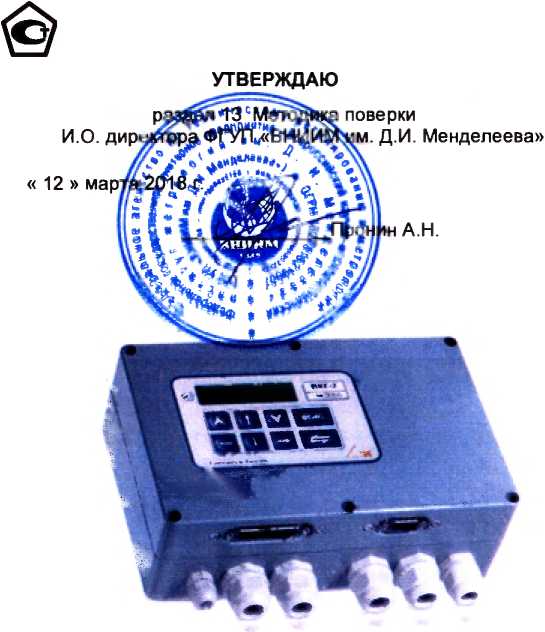

Методика поверки утверждена ФБУ «ВНИИМ им. Д.И. Менделеева» «12» марта 2018 г.

Настоящая методика устанавливает методы и средства первичной, периодической и внеочередной поверки вычислителей.

Первичной поверке подлежат вычислители при выпуске из производства, а также после ремонта, вызвавшего нарушение пломбы изготовителя.

Периодической поверке с межповерочным интервалом 4 года подлежат вычислители, находящиеся в эксплуатации.

Внеочередной поверке в объеме периодической подлежат вычислители в случае утраты документов, подтверждающих их поверку.

Межповерочный интервал -4 года.

18.1 Средства поверки

При проведении поверки должны применяться средства измерений (СИ), указанные в таблице 13.1.

Допускается применение аналогичных средств поверки, обеспечивающих опреде

ление метрологических характеристик поверяемых СИ с требуемой точностью. Все СИ должны быть поверены в установленном порядке.

Таблица 13.1

Наименование операции

Номер пункта

Наименование средства измерений, его технические характеристики

Внешний осмотр

13.4.1

Опробование

13.4.2

Определение метрологических характеристик

13.4.3

Стенд СКС6. Сопротивление: 95,1; 125,8; 141,2 Ом, погрешность ± 0,02 Ом. Ток: 0,025; 5 и 20 мА, погрешность ± 0,003 мА. Частота: 2,441405; 9,765625; 19,53125 Гц, погрешность + 0,003 %.

13.2 Условия поверки и подготовки к ней
  • 13.2.1 - температура окружающего воздуха, °C.................................от 15 до 25

  • - относительная влажность воздуха, %...................................................от 50 до 80

  • - атмосферное давление, кПа.......................................................от 84 до 106,7

  • - напряжение питающей сети, В.......................................................от 187 до 242

  • - отсутствие механической вибрации и переменных

магнитных полей напряженностью............................................не более 400 А/м.

  • 13.2.2 Подготовка СИ должна производиться в соответствии с требованиями их эксплуатационной документации. Соответствие номеров ИВ, контактов клеммника вычислителя и контролируемых параметров приведено в Приложении Д.

  • 13.2.3 Допускается проведение поверки с использованием технологического коммутационного модуля (ТКМ-5). В этом случае, подготовка должна выполняться в следующей последовательности:

  • 1) снимите верхнюю крышку поверяемого прибора и отключите оба соединительных шлейфа и провод питания от платы клеммников;

Блок

ТКМ-5

доступа

Блок питания

Разъем Х6

Сетевой фильтр 220В

1

Х4 СКС6

Разъемы Х4...Х6 (ТКМ-5) подключаются к одноименным разъемам стенда СКС6

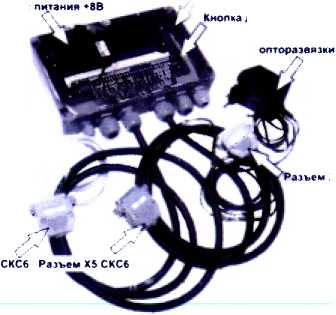

Рис. Д.З Внешний вид ТКМ-5

Примечание: Технологический коммутационный модуль ТКМ-5 поставляются изготовителем вычислителя по отдельному заказу.

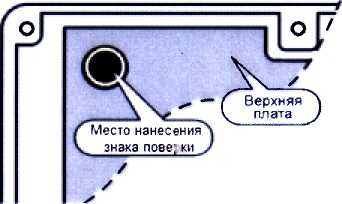

Рис. Д.4 Место нанесения знака поверки - на крепежный винт защитного каркаса электронного модуля (р.10.4 РЭ)

Приложение Д

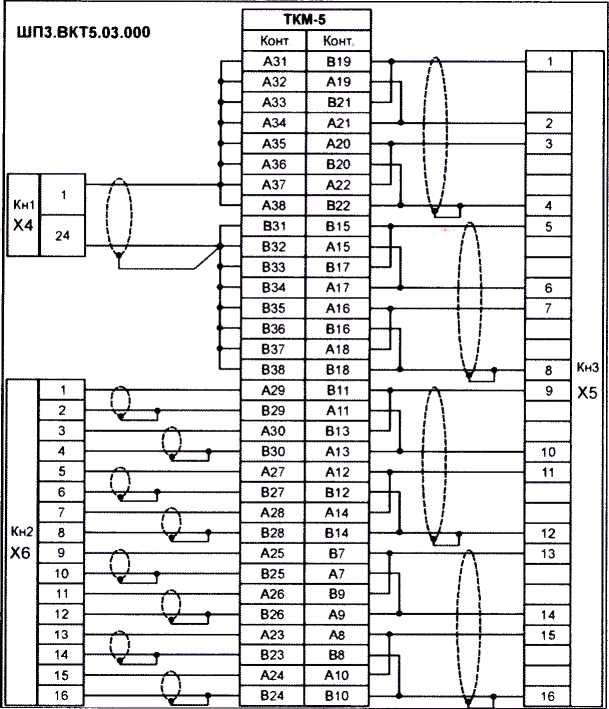

Рис. Д.1Схема поверки с использованием стенда СКС6 и технологического коммутационного модуля (ТКМ-5)

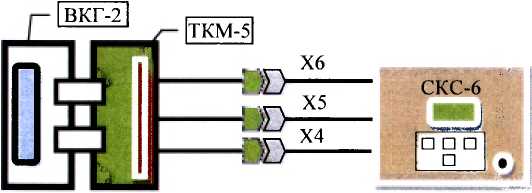

Рис. Д.2 Схема поверки ВКГ-2 с использованием СКС-6 и ТКМ-5

  • 2) подключите шлейфы и провод питания к технологическому модулю;

  • 3) установите верхнюю крышку поверяемого прибора на технологический модуль и подключите его к сети питания.

13.3 Требования безопасности
  • 13.3.1 При проведении поверки должны быть соблюдены требования безопасности, указанные в эксплуатационной документации применяемых СИ и в разделе 5 настоящего Руководства.

  • 13.3.2 Подключение вычислителя к сети питания должно производиться кабелем, снабженным сетевой вилкой, или посредством клеммника с подключением «под винт».

13.4 Проведение поверки

При проведении поверки необходимо вести протокол, рекомендуемая форма которого приведена в приложении Л.

  • 13.4.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие вычислителя следующим требованиям:

  • 1) комплектность и маркировка должны соответствовать требованиям настоящего руководства;

  • 2) отсутствие механических повреждений, влияющих на работоспособность вычислителя.

Вычислитель, не удовлетворяющий указанным требованиям, к проведению поверки не допускается.

  • 13.4.2 Опробование

а) Проверка доступа к настроечному меню:

  • - подайте на вычислитель напряжение питания, после установки меню РАБОТА, нажимая кнопку Т, убедитесь в отсутствии доступа к настроечным пунктам меню;

  • - нажмите кнопку «Доступ» (р.6, рис.2), последовательно нажимая кнопку Т, убедитесь, что возможен доступ к настроечным пунктам меню.

б) Идентификация программного обеспечения:

Проверка версии программного обеспечения производится путем установки в меню СТАНД. ПРЕДУСТ. ->• ДА^ПОВЕРКА 1(2)^КОНТРОЛЬ. Информация представляется на табло вычислителя (р.10, рис.14).

При идентификации программного обеспечения (ПО) должно быть установлено соответствие номера программной версии ПО и контрольной суммы исполняемого кода метрологически значимой части ПО, номеру и контрольной сумме, указанным в паспорте вычислителя.

Вычислитель, не удовлетворяющий указанным требованиям, к проведению поверки не допускается.

  • 13.4.3 Определение метрологических характеристик

  • 13.4.3.1 При определении характеристик используется схема поверки согласно рисунка Д.1 и Д.2 приложения Д.

  • 13.4.3.2 Установите, используя кнопкуП (Q), пункт меню «СТАНД. ПРЕДУСТ.», затем, в соответствии с Приложением Ж, установите первый вариант поверочной базы данных, сопровождающийся на дисплее сообщением «Поверка 1»;

  • 13.4.3.3 Установите, используя кнопку Q ). пункт меню «РАБОТА», нажатием кнопки И установите пункт меню с индикацией показаний температуры t по трубе Тр1.

- Последовательно устанавливая на выходе меры R стенда номера точек в соответствии с таблицей 13.2, определите (не ранее, чем через 30 с после установки номера точки), показания температуры t по трубам Тр1...3 и, дважды нажав кнопку П показания температуры t1 ...t5.

Полученные показания должны соответствовать значениям, указанным в таблице

  • 13.2.

Таблица 13.2

Номер точки меры R

Сопротивление, Ом

Диапазон показаний, °C

2

95,1

-12,22...-12,42

4

125,8

65,54...65,74

  • - Нажмите кнопку Д.

  • - Последовательно устанавливая на выходах мер I0, И, I2 и I3 стенда номера то

чек в соответствии с таблицей 13.3, определите (не ранее, чем через 30 с после установки номера точки) показания давления Рб и Р1.

- Нажмите кнопку Д и определите показания абсолютного давления Рабе и перепада давления dP по трубам Тр1 ...3. Нажмите кнопку вычислителя.

Полученные показания должны соответствовать значениям, указанным в таблице

  • 13.3.

Таблица 13.3

Номер точки мер I0...I3

Ток, мА

Диапазон показаний давления, кг/см2

Диапазон показаний перепада давления, кПа

4

5

2,5393...2,5593

9,96..10,04

7

20

10,187...10,207

39,96...40,04

13.4.3.4 Установите, используя кнопкуП(П). пункт меню «СТАНД. ПРЕДУСТ.», затем, в соответствии с Приложением Ж, установите второй вариант поверочной базы данных, сопровождающийся на дисплее сообщением «Поверка 2».

13.4.3.5 Установите, используя кнопку П(П). пункт меню «РАБОТА», нажатием кнопки Я и В (Дважды) установите пункт меню с индикацией показаний рабочего расхода Gp по трубе Тр1.

Последовательно устанавливая на выходе меры F0 стенда номера точек в соответствии с таблицей 13.4, определите (не ранее, чем через 30 с после установки номера точки), показания рабочего расхода Gp по трубам Тр1 ...3.

Нажмите кнопку

МЕНЮ

Полученные показания должны соответствовать значениям, указанным в таблице 13.4.

Таблица 13.4_______________________________________________________________

Номер точки меры F0

Частота, Гц

Диапазон показаний, мЗ/ч

2

2,441405

878,03...879,79

4

9,765625       I

3512,1...3519,1

13.4.3.6 Установите следующие значения выходных сигналов стенда:

  • 1) выход меры R: номер точки 5 (сопротивление 141,2 Ом);

  • 2) выход мер IO... I3: номер точки 0 (ток 0,025 мА);

  • 3) выход меры F0: номер точки 5 (частота 19,53125 Гц).

Определите, не ранее, чем через 60 с после установки последнего входного сигнала, показания стандартного и рабочего расхода по трубам Тр1...3 (требуемым трубам), которые должны соответствовать значениям:

Gc = (2007,93.. 2007,95) м3/ч; Gp = (606,515...607,118) м3/ч.

Вычислитель считается прошедшим поверку, если полученные показания соответствуют установленным требованиям.

13.5 Оформление результатов поверки
  • 13.5.1 Положительные результаты поверки оформляют записью в паспорте вычислителя, заверенной поверителем и удостоверенной знаком поверки, или выдают свидетельство о поверке по форме, установленной Приказом Минпромторга РФ от 02.07.2015 № 1815 "Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке"

Рекомендуемая форма протокола поверки приведена в Приложении Л.

  • 13.5.2 Знак поверки наносится на крепежный винт защитного каркаса электронного модуля внутри корпуса прибора (Рис. Д.4). Способ пломбирования - нанесение оттиска клейма на пломбировочную мастику.

  • 13.5.3 При отрицательных результатах свидетельство о поверке аннулируют или вносят соответствующую запись в паспорт, и/или выписывают извещение о непригодности.
