Методика поверки «ГСОЕИ. Газоанализаторы стационарные ГСО-2, МГСО-2» (МП-242-1228-2011)

УТВЕРЖДАЮ дитель ГЦИ СИ Менделеева»

2011 г.

Государственная система обеспечения единства измерений Газоанализаторы стационарные ГСО-2, МГСО-2 Методика поверки . МП-242-1228-2011

Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

__- —JI.A. Конопелько

« »

Санкт-Петербург

2011г.

Настоящая методика поверки распространяется на газоанализаторы стационарные ГСО4 МГСО-2 (далее - газоанализаторы), изготавливаемые ЗАО "Метеоспецприбор" и устанавливав методику их первичной поверки при выпуске из производства, после ремонта и периодическо поверки в процессе эксплуатации.

Межповерочный интервал - один год.

1 Операции поверки

1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

• 1.2 Если при проведении той или иной операции получен отрицательный результат, дал! нейшая поверка прекращается.

• 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта Наименование эталонного средства измерении или вспомогательного средства методики по- поверки, номер документа, регламентирующего технические требования к сред-

• 1) все средства измерений должны иметь действующие свидетельства о поверке;

• 2) допускается использование других средств поверки, обеспечивающих определение метрологи-ческих характеристик с требуемой точностью.

• 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

• 3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовал! требованиям ГОСТ 12.1.005-88.

• 3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.4 Требования техники безопасности при эксплуатации ГСО-ПГС в баллонах под давлени ем должны соответствовать “Правилам- устройства и безопасной эксплуатации сосудов, работающих под давлением” (ПБ 03-576-.03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.

• 3.5 К поверке допускаются лица, изучившие руководство по эксплуатации газоанализатор! КБРЕ.413311.005 РЭ, руководство по эксплуатации генератора ТДГ-01 ШДЕК.418319.001 РЭ v прошедшие необходимый инструктаж.

• 3.6 Не допускается сбрасывать ГСО-ПГС в атмосферу рабочих помещений.

• - температура окружающей среды, °C                                          20 ±

• - диапазон относительной влажности окружающей среды, %                   от 30 до 8¹

• - атмосферное давление, кПа                                                  101,3 ± 4;

мм рт.ст.                                                    760 ± З¹

• - расход ГСО-ПГС (если не указано иное), дм³/мин

для оптических датчиков                                                      0,5 ± 0,

для электрохимических датчиков                                          0,15 ± 0,02

• 5.1 Выполнить мероприятия по обеспечению условий безопасности.

• 5.2 Проверить наличие паспортов и сроки годности ГСО-ПГС в баллонах под давлением.

• 5.3 Баллоны с ГСО-ПГС выдержать при температуре поверки не менее 24 ч.

• 5.4 Выдержать газоанализатор при температуре поверки в течение не менее 2 ч.

• 5.5 Подготовить газоанализатор к работе в соответствии с руководством по эксплуатации КБРЕ.413311.005 РЭ.

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

-соответствие комплектности (при первичной поверке) требованиям»раздела 1.3 руководства по эксплуатации КБРЕ.413311.005 РЭ;

• - соответствие маркировки требованиям раздела 1.6 руководства по эксплуатации КБРЕ.413311.005 РЭ;

• - газоанализатор не должен иметь повреждений, влияющих на работоспособность.

• 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

  • 6.2.1 При опробовании проводится проверка функционирования газоанализатора соглась п. 2.2 руководства по эксплуатации КБРЕ.413311.005 РЭ.

  • 6.2.2 Результаты опробования считают положительными если:

• - по окончания времени прогрева на цифровом индикаторе датчика и дисплее термин (при его наличии) отображается измерительная информация;

• - органы управления газоанализатора функционируют;

• - отсутствует сигнализация об отказах (в случае неисправности зажигается светодиод личия неисправности).

6.3 Подтверждение соответствия программного обеспечения

• 6.3.1 Программное обеспечение газоанализатора идентифицируется при включении г< анализатора путем вывода на дисплей терминала или цифровой индикатор датчика номера вере

• 6.3.2 Результаты идентификации программного обеспечения считают положительными ли номер версии соответствует указанному в описании типа.

6.4 Определение метрологических характеристик

• 6.4.1 Определение основной погрешности газоанализатора

Определение основной погрешности газоанализатора проводить по схеме, приведенной з рисунке Б.1 Приложения Б, при подаче ГСО-ПГС (таблица А.1 Приложения А) в последователь ности:

• 1) при первичной поверке

• - №№ 1-2-3-4-3-2-1-4 (при поверке газоанализаторов, для которых в таблице А.1 Прилож ния А указаны 4 точки поверки),

• - №№ 1-2-3-2-1-3 (при поверке газоанализаторов, для которых в таблице А.1 Приложение указаны 3 точки поверки);

• 2) при периодической поверке

• - №№ 1-2-3-4 (при поверке газоанализаторов, для которых в таблице А.1 Приложения А указаны 4 точки поверки),

• - №№ 1-2-3 (при поверке газоанализаторов, для которых в таблице А.1 Приложения А ук заны 3 точки поверки), в следующем порядке:

• 1) собрать газовую схему, представленную на рисунке Б.1 Приложения Б;

• 2) подать на газоанализатор ГСО-ПГС № 1;

• 3) по дисплею терминала (при его отсутствии - по цифровому индикатору датчика) не раз чем через 150 с произвести отсчёт установившихся показаний газоанализатора;

• 4) повторить операции по пп. 2) - 3) для всех ГСО-ПГС (таблица А.1 Приложения А).

Значение основной абсолютной погрешности газоанализатора в z-ой точке поверки Д,., °/с (об.д.) или мг/м³, для диапазонов измерений, в которых нормированы пределы допускаемой основной абсолютной погрешности, находят по формуле:

-действительное значение объемной доли или массовой концентрации опре, ляемогэ компонента, указанное в паспорте i-й ГСО-ПГС, % или мг/м³.

Значение основной относительной погрешности газоанализатора в z-ой точке поверки

для диапазонов измере: ной погрешности, находят по формуле:

• 6.4.2 Результат считают положительным, если:

• - основная погрешность газоанализатора в каждой точке поверки не превышает значений, указанных в таблице В. 1 Приложения В;

• - при наличии терминала показания на цифровом индикаторе датчика и дисплее терминала различаются не более чем на 0,2 в долях от пределов допускаемой основной погрешности.

• 6.4.2 Определение вариации показаний газоанализатора

• 6.4.2.1 Определение вариации показаний газоанализатора допускается проводить одновременно с определением основной погрешности газоанализатора по п. 6.4.1 при подаче ГСО-ПГС №2 (при поверке газоанализаторов для которых в таблице А.1 Приложения А указаны 3 точки поверки) или ГСО-ПГС№3 (при поверке газоанализаторов для которых в таблице А.1 Приложения А указаны 4 точки поверки).

• 6.4.2.2 Оценку вариации показаний газоанализатора у_д, в долях от пределов допускаемой основной абсолютной погрешности, находят по формуле:



(3)

где СС-результаты измерений объемной доли определяемого компонента при подаче ГСО-ПГС №2, при подходе к точке поверки со стороны больших и меньших значений, %;

Д_о - пределы допускаемой основной абсолютной погрешности газоанализатора, % (об.д.).

• 6.4.2.3 Оценку вариации показаний газоанализатора v_s, в долях от пределов допускаемой основной относительной погрешности, находят по формуле:



(4)

где С₃^Б ,С₃^М - результаты измерений массовой концентрации определяемого компонента при подаче ГСО-ПГС № 3, при подходе к точке поверки со стороны больших и меньших значений, мг/м³;

6₀    - пределы допускаемой основной относительной погрешности газоанализатора, %.

• 6.4.2.4 Результат считают положительным, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.

6.4.3 Определение времени установления показаний газоанализатора

Определение времени установления показаний допускается проводить одновременно с определением основной погрешности газоанализатора по п.6.4.1 при подаче ГСО-ПГС №1 и ГСО-ПГС №3 (при поверке газоанализаторов для которых в таблице А.1 Приложения А указаны 3 точки поверки) или ГСО-ПГС № 4 (при поверке газоанализаторов для которых в таблице А.1 Приложения А указаны 4 точки поверки) в следующем порядке:

• 1) подать на газоанализатор ГСО-ПГС №3 (при поверке газоанализаторов для которых в таблице А. 1 Приложения А указаны 3 точки поверки) или ГСО-ПГС №4 (при поверке газоанализаторов для которых в таблице А.1 Приложения А указаны 4 точки поверки), зафиксировать установившееся значение показаний газоанализатора;

• 2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);

• 3) подать на газоанализатор ГСО-ПГС №1, дождаться установления показаний газоанализатора, снять насадку с датчика газоанализатора, продуть газовую линию ГСО-ПГС №3 (при поверке газоанализаторов для которых в таблице А.1 Приложения А указаны 3 точки поверки) или ГСО-ПГС №4 (при поверке газоанализаторов для которых в таблице А.1 Приложения А указаны 4

точки поверки) в течение не менее 3 мин, надеть насадку на датчик газоанализатора и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

Результат считают положительным, если время установления показаний не превышает 30 с (для оптических датчиков) или 60 с (для электрохимических датчиков).

• 7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.

• 7.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, делают соответствующую отметку в технической документации (при первичной поверке) и/или выдают свидетельство о поверке (при периодической поверке) согласно ПР 50.2.006-94. На оборотной стороне свидетельства о поверке указывают:

• - перечень эталонов, с помощью которых произведена поверка газоанализатора;

• - перечень влияющих факторов с указанием их значений;

• - метрологические характеристики газоанализатора;

• - указание на наличие Приложения — протокола поверки (при его наличии);

• - дату поверки;

• - наименование подразделения, выполнявшего поверку.

Свидетельство о поверке должно быть подписано:

На лицевой стороне:

• - руководителем подразделения, производившего поверку,

• - поверителем, производившим поверку;

На оборотной стороне:

• - руководителем подразделения, производившего проверку (не обязательно),

• - поверителем, производившим поверку.

• 7.3 При отрицательных результатах газоанализаторы не допускают к применению. В технической документации газоанализатора делают отметку о непригодности, выдают извещение установленной формы согласно ПР 50.2.006-94 и аннулируют свидетельство о поверке.

Приложение А

(обязательное)

Перечень газовых смесей, используемых при поверке

Таблица А.1 - Технические характеристики ГСО-ПГС для определения метрологических характеристик газоанализатора

Приложение Б

(обязательное)

Схема подачи ГСО-ПГС на газоанализаторы стационарные ГСО-2, МГСО-2

• 1 - источник получения ГСО-ПГС (баллон, ТДГ-01);       4 - насадка;

• 2 - вентиль тонкой регулировки;                         5 - датчик;

• 3 - ротаметр РМ-А-0,063 Г УЗ;                          6 - терминал (при его наличии).

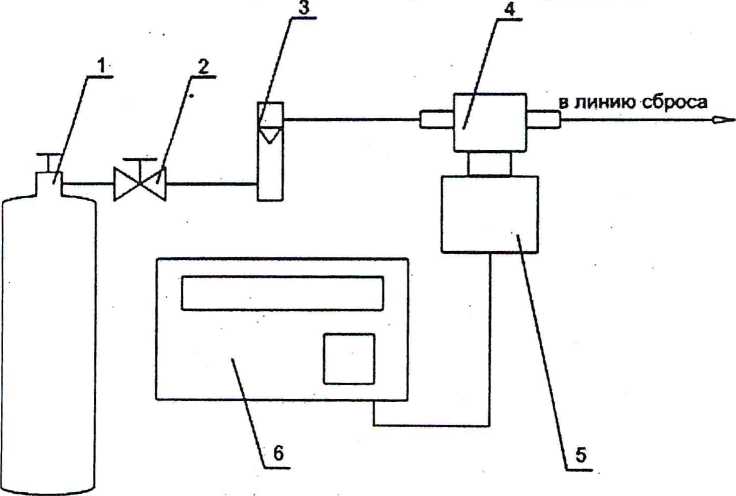

Рисунок Б.1 - Схема подачи ГСО-ПГС на газоанализаторы
