Федеральное агентство по техническому регулированию и метрологии Федеральное государственное учреждение "Уральский центр стандартизации, метрологии и сертификации" (ФГУ "УРАЛТЕСТ")

УТВЕРЖДАЮ

УТВЕРЖДАЮ

Директор

^Руководитель

/fiW ФГУ. "УРАЛТЕСТ"

Перевалова

2011 г.

Государственная система обеспечения единства измерений Измерители - дефектоскопы феррозондовые Ф-215.1, Ф-205.60 Методика поверки МКИЯ.427633.006 МП

г. Екатеринбург 2011

Содержание

постоянного магнитного поля

  • 9.4 Определение основной погрешности измерения градиента напряжённости

постоянного магнитного поля

Приложение А

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика распространяется на измерители - дефектоскопы феррозондовые Ф-215.1, Ф-205.60 (далее по тексту - измерители) и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие нормативные документы:

ПР 50.2.006-94 "ГСИ. Порядок проведения поверки средств измерений".

3 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

9.1

Да

Да

2 Опробование

9.2

Да

Да

3 Определение основной погрешности измерения напряжённости постоянного магнитного поля

9.3

Да

Да

4 Определение основной погрешности измерения градиента напряжённости постоянного магнитного поля

9.4

Да

Да

4 СРЕДСТВА ПОВЕРКИ
  • 4.1 При проведении поверки должны быть использованы средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки.

9.3, 9.4

Мера напряжённости постоянного магнитного поля М-103, диапазон воспроизводимых значений напряжённости постоянного магнитного поля от 0 до 6000 А/м, относительная погрешность коэффициента преобразования (постоянной) меры не более ±1,5 %.

Мера градиента напряжённости постоянного магнитного поля М-101, диапазон воспроизводимых значений градиента напряжённости постоянного магнитного поля от 1000 до 200000 А/м2, относительная погрешность коэффициента преобразования (постоянной) меры не более ±3,0 %.

Вольтметр универсальный В7-358.242, основная относительная погрешность измерения силы постоянного тока на пределах 2, 20, 200 мА:

Г           (i    11

не более ± 0,05 + 0,02- —-1 , %;

L          V х 7 J

(I 1

на пределе 2 А: не более ± 0,1 + 0,05 • — -1 , %,

V х Л Г            (i     "il

на пределе 20 А: не более ± 0,2 + 0,05 • — -1 , %,

L         V X J J

где 1к - верхний предел установленного диапазона измерения; 1х -значение измеряемого тока.

Источник напряжения и тока стабилизированный БЗ-784, пределы установки выходного напряжения до 40 В, тока до 8 А.

  • 4.2 Средства измерений, применяемые для поверки, должны иметь действующие свидетельства о поверке.

  • 4.3 Для проведения поверки допускается применение других средств, не приведённых в таблице 2, при условии обеспечения ими необходимой точности измерений.

5 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 5.1 К проведению поверки допускают лиц с техническим образованием, прошедших повышение квалификации по специализации "Поверка (калибровка) средств измерений магнитных величин" и аттестованных в установленном порядке в качестве поверителей средств измерений магнитных величин.

  • 5.2 Перед проведением поверки необходимо ознакомиться с настоящей методикой и эксплуатационной документацией на поверяемый измеритель и средства поверки.

6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 6.1 При проведении поверки должны выполняться требования безопасности, указанные в эксплуатационной документации на поверяемый измеритель и применяемые средства поверки.

7 УСЛОВИЯ ПОВЕРКИ
  • 7.1 При проведении поверки должны соблюдаться следующие нормальные условия:

  • - температура окружающего воздуха от плюс 15 до плюс 25 °C;

  • - амплитуда напряженности переменного магнитного поля частотой до 400 Гц не более 0,8 А/м;

  • - напряженность постоянного магнитного поля должна соответствовать величине поля Земли в данном географическом районе, но не должна превышать 80 А/м.

8 ПОДГОТОВКА К ПОВЕРКЕ
  • 8.1 Перед поверкой средства поверки и поверяемый измеритель должны быть выдержаны в нормальных условиях не менее пяти часов.

  • 8.2 Средства поверки и поверяемый измеритель должны быть подготовлены к работе в соответствии с эксплуатационной документацией на них.

  • 9 ПРОВЕДЕНИЕ ПОВЕРКИ

9.1 Внешний осмотр
  • 9.1.1 При внешнем осмотре должно быть установлено соответствие измерителя следующим требованиям:

  • - комплектность измерителя должна соответствовать формуляру;

  • - наружные поверхности корпуса, соединительные кабели, корпус, основание преобразователя и стекло дисплея не должны иметь механических повреждений и деформаций, могущих повлиять на работоспособность измерителя.

9.2 Опробование
  • 9.2.1 Подготовить и проверить работоспособность измерителя в соответствии с п.6.2 Руководства по эксплуатации на него.

9.3 Определение основной погрешности измерения напряжённости постоянного магнитного поля

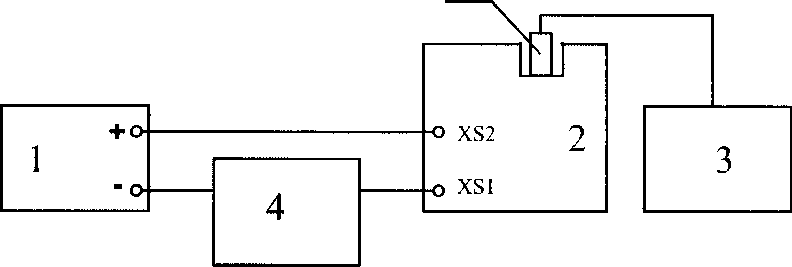

9.3.1. Собрать схему в соответствии с рисунком 1. Преобразователь феррозондовый - полемер тангенциальный (МПФ 215-1) измерителя Ф-215.1 или (МПФ 205.31) измерителя Ф-205.60 поместить в верхнее гнездо меры М-103.

Рисунок 1

  • 1 - источник напряжения и тока стабилизированный БЗ-784

  • 2 - мера М-103

  • 3 - поверяемый измеритель

  • 4 - вольтметр универсальный В7-358.242

  • 5 - преобразователь измерителя

  • 9.3.2 Подготовить приборы и меру к работе в соответствии с эксплуатационной документацией на них.

  • 9.3.3 Сориентировать меру М-103 в пространстве с целью исключения влияния магнитного поля Земли, для чего:

  • - включить измеритель в режим измерения поля, подать в обмотки меры ток, соответствующий значениям напряжённости постоянного магнитного поля в мере 10 А/м.;

  • - вращая меру М-103 вокруг вертикальной и горизонтальной осей, найти такое положение меры, при котором показания измерителя, при изменении направления тока в обмотке меры, будут отличаться не более чем на 0,3 А/м. Это положение меры должно сохраняться неизменным во время проведения поверки измерителя.

  • 9.3.4 Для значений напряженности постоянного магнитного поля Н1этравных 10, 50, 100, 500, 1500, 2000, 3000 А/м, вычислить . соответствующие значения силы тока в обмотке меры I. эт, А, по формуле:

    1,эт

    Цэт

    (1)

    1,эт

где Кн - коэффициент преобразования (постоянная) меры М-103, 1/м Рассчитанные значения тока I. записать в таблицу протокола поверки (Приложение А).

  • 9.3.5 Последовательно устанавливать в обмотках меры токи /г эт, соответствующие значениям напряжённости постоянного магнитного поля Ht эт равным: 10, 50, 100, 500, 1500, 2000, 3000 А/м. Полученные значения напряженности постоянного магнитного поля Н., А/м, высвеченные на дисплее измерителя, записать в таблицу протокола поверки (Приложение А).

  • 9.3.6 Повторить п.9.3.5 для противоположного направления тока.

  • 9.3.7 Преобразователь феррозондовый - полемер нормальный (МПФ 215-2) измерителя Ф-215.1 или (МПФ 205.31-01) измерителя Ф-205.60 поместить в гнездо на торцевой части меры М-103.

  • 9.3.8 Выполнить операции по п.п.9.3.5 и 9.3.6.

  • 9.3.9 Вычислить, для каждого полученного значения Нотносительную погрешность измерения напряжённости постоянного магнитного поля измерителя 8, %, по формуле:

(2)

  • 9.3.10 Полученные в п.9.3.9 значения 8 не должны превышать пределов допускаемой относительной погрешности д значения которой приведёны в протоколе поверки для каждого значения Hi эт.

  • 9.3.11 Если требование п.9.3.10 не выполняется, измеритель признаётся непригодным к применению, дальнейшие операции поверки не производятся.

9.4 Определение основной погрешности измерения градиента напряжённости постоянного магнитного поля

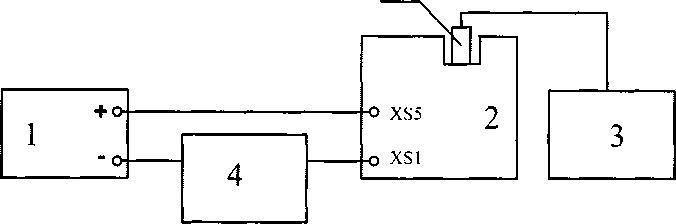

  • 9.4.1 Собрать схему в соответствии с рисунком 2. Преобразователь феррозондовый - градиентометр (база 3 мм, МГФ 215-3) измерителя Ф-215 или (база 3 мм, МГФ 205.32) измерителя Ф-205.60 поместить в гнездо меры М-101.

Рисунок 2

  • 1 - источник напряжения и тока стабилизированный БЗ-784

  • 2 - мера М-101

  • 3 - поверяемый измеритель

  • 4 - вольтметр универсальный В7-358.242

  • 5 - преобразователь измерителя

  • 9.4.2 Подготовить приборы и измеритель к работе в соответствии с эксплуатационной документацией на них.

  • 9.4.3 Для значений градиента напряженности постоянного магнитного поля G. равных 1000, 2000, 5000, 50000, 100000, 200000 А/м2, вычислить . соответствующие значения силы тока в обмотке меры I. эт, А, по формуле:

Т _                      m

1,эт гг ’

где Кн - коэффициент преобразования (постоянная) меры М-101, 1/м2.

Рассчитанные значения тока I. записать в таблицу протокола поверки (Приложение А).

  • 9.4.4 Последовательно устанавливать в обмотках меры токи Ii 3m, соответствующие значениям градиента напряжённости постоянного магнитного поля (7. равным: 1000, 2000, 5000, 50000, 100000, 200000 А/м2.

  • 9.4.5 Полученные значения градиента напряженности постоянного магнитного поля G, А/м2, высвеченные на дисплее измерителя, записать в таблицу протокола поверки (Приложение А).

  • 9.4.6 При неизменном токе в обмотках меры извлечь преобразователь феррозондовый - градиентометр из меры и, повернув его вокруг вертикальной оси на 180 градусов, вновь поместить в гнездо меры М-101.

  • 9.4.7 Выполнить операции в соответствии с п. 9.4.4.

  • 9.4.8 Полученные значения градиента напряженности постоянного магнитного поля G.         высвеченные на дисплее измерителя, записать в таб

лицу протокола поверки (Приложение А).

  • 9.4.9 Подсоединить к поверяемому измерителю преобразователь феррозондовый - градиентометр (база 4 мм, МГФ 215-4) (база 4 мм, МГФ 205.32-01) измерителя Ф-205.60, поместив его в гнездо меры М-101.

  • 9.4.10 Выполнить операции в соответствии с п.п. 9.4.3 - 9.4.8.

  • 9.4.11 По результатам измерений для каждого значения градиента напряжённости постоянного магнитного поля G. вычислить:

г,эт

-среднее значение градиента напряжённости постоянного магнитного поля

G.

z

2

c , А/м , по формуле:

= Gi\+

i,cp

z. 180

-относительную погрешность измерения градиента напряжённости постоянного магнитного поля измерителя 3 , %, по формуле:

z^

^i,3m

z^

'<Ji.cp

100

(5)

  • 9.4.12 Рассчитанные средние значения градиента напряженности постоянного магнитного поля G. и относительные погрешности измерения градиен-i^cp та напряжённости постоянного магнитного поля записать в таблицу протокола поверки (Приложение А).

  • 9.4.13 Полученные в п.9.4.11 значения 8. не должны превышать пределов

    допускаемой относительной погрешности

    значения которой приведёны в

протоколе поверки для каждого значения G. эт.

  • 9.4.14 Если требование п.9.4.13 не выполняется, измеритель признаётся непригодным к применению, дальнейшие операции поверки не производятся.

10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 10.1 Результаты измерений при поверке оформляют протоколом поверки по форме Приложения А.

  • 10.2 При положительных результатах поверки оформляют свидетельство о поверке в соответствии с ПР 50.2.006-94.

  • 10.3 В случае отрицательных результатов поверки оформляют извещение о непригодности в соответствии с ПР 50.2.006-94 с указанием причин непригод

ности.

Л.А. Фролова

В.С. Менщиков

С.В. Боровинских

Главный метролог ООО "МИКРОАКУСТИКА"

Ведущий инженер ООО "МИКРОАКУСТИКА"

Ведущий инженер ООО "МИКРОАКУСТИКА"

Приложение А

(рекомендуемое)

Протокол №______

поверки измерителя - дефектоскопа феррозондового Ф-215.1 (Ф-205.60) заводской №________

Средства поверки:

Условия поверки:

  • 1 Внешний осмотр:

  • 2 Опробование:

  • 3 Определение основной относительной погрешности измерения на пряжённости постоянного магнитного поля с преобразователем феррозон довым - полемером тангенциальным.

Таблица 1

Наименование характеристики

Значение напряжённости постоянного магнитного поля измерителя

> А/м

10

50

100

500

1000

1500

2000

3000

±1цэт ’ А.

+Ht, А/м

+5,, %

Зд , %

±12,5

±6,5

±5,7

±5,1

±5,1

±5,0

±5,0

±5,0

1,эт ’ А/м

10

50

100

500

1000

1500

2000

3000

-1    А

±1,эт’

- Н,, А/м

-8,, %

8д, %

±12,5

±6,5

±5,7

±5,1

±5,1

±5,0

±5,0

±5,0

  • 4 Определение основной относительной погрешности измерения напряжённости постоянного магнитного поля с преобразователем феррозондовым - полемером нормальным.

Таблица 2

Наименование характеристики

Значение напряжённости постоянного магнитного поля измерителя

Н1,эт ’ Ahi

10

50

100

500

1000

1500

2000

3000

+ Кэт’А

+ Hj, А/м

+ 5;, %

, %

±12,5

±6,5

±5,7

±5,1

±5,1

±5,0

±5,0

±5,0

Нцэт ’ А/м

10

50

100

500

1000

1500

2000

3000

-I    А

л 1,эт’

{, А/м

-8„%

, %

±12,5

±6,5

±5,7

±5,1

±5,1

±5,0

±5,0

±5,0

  • 5 Определение основной относительной погрешности измерения градиента напряжённости постоянного магнитного поля с преобразователем феррозондовым - градиентометром (база 3 мм).

Таблица 3

Наименование характеристики

Значение градиента напряжённости постоянного магнитного поля измерителя

G. , А/м2

1,эт

1000

2000

5000

50000

100000

200000

Т    А

G..A/M2

1

G.. А/м2 z,l 80

G. А/м2

6,,%

, %

±17,0

±12,0

±9,0

±7,2

±7,1

±7,0

  • 6 Определение основной относительной погрешности измерения градиента напряжённости постоянного магнитного поля с преобразователем феррозондовым - градиентометром (база 4 мм).

Таблица 4

Наименование характеристики

Значение градиента напряжённости постоянного магнитного поля измерителя

G. , А/м2

1,эт

1000

2000

5000

50000

100000

200000

J   А

1,эт>

G., А/м2

i

6/,180 А/м

G. А/м2

i,cp

8,, %

, %

±17,0

±12,0

±9,0

±7,2

±7,1

±7,0

Заключение: Годен/Не годен.

Поверитель:_____________________/__________________________/

подпись                        инициалы, фамилия

12
