Государственная система обеспечения единства измерений СТАНЦИИ КОНТРОЛЯ ЗАГРЯЗНЕНИЙ АТМОСФЕРНОГО ВОЗДУХА АВТОМАТИЧЕСКИЕ УНИФИЦИРОВАННЫЕ

УС-КВ-1

МЕТОДИКА ПОВЕРКИ

МП 242-1869-2015

Руководитель научно-исследовательского отдела Государственных эталонов в области физико-химических измерений

ФГУП «ВНИИМ им. Д?И. Менделеева»

________ /       Л.А. Конопелько «____________2015 г.

Научный сотрудник

ФГУП «ВНИИМ им. Д.И. Менделеева»

___________________Н.Б. Шор «____»__________2015 г.

Санкт-Петербург

2015

Настоящая методика поверки распространяется на станции контроля загрязнений атмосферного воздуха автоматические унифицированные УС-КВ-1 (далее - станции), предназначенные для:

  • - непрерывного автоматического измерения массовой концентрации загрязняющих веществ: оксида углерода (СО), оксидов азота (NO, NO2), аммиака (NH3), диоксида серы (SO2), озона (Оз), бензола, толуола, фенола в атмосферном воздухе;

  • - отбора воздушных проб на фильтры и сорбенты с целью определения в лабораторных условиях массовой концентрации органических веществ и взвешенных частиц;

  • - сбора, обработки и хранения полученных данных;

  • - передачи данных в центр обработки информации через GSM-канал связи

и устанавливает методы первичной поверки при вводе в эксплуатацию и после ремонта и периодической поверки станций в процессе эксплуатации.

Интервал между поверками один год.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены следующие операции, указанные в таблице 1.

Таблица 1.

Наименование операции

№ п. методики поверки

Обязательность проведения при поверке

первичной

периодической

1 Внешний осмотр

6.1

да

да

2 Опробование:

6.2

да

да

2.1 Проверка общего функционирования станции

6.2.1

да

да

2.2 Подтверждение соответствия программного обеспечения

6.2.2

да

да

3 Определение метрологических характеристик:

6.3

3.1 Определение основной приведенной (относительной) погрешности каналов измерений газов

6.3.1

да

да

3.2 Определение относительной погрешности канала отбора проб

6.3.2

да

да

  • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

1.3. Допускается проведение поверки отдельных измерительных каналов и (или) отдельных автономных блоков (пробоотборных устройств) из состава станций в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

2 Средства поверки

2.1 При проведении поверки должны быть применены средства, указанные в таблице 2. Таблица 2.

Номер пункта НТДпо поверке

Наименование основного или вспомогательного средства поверки, номер документа, требования к СИ, основные технические и (или) метрологические характеристики

6.3

Термометр лабораторный ТЛ-4, ГОСТ 28498-90, диапазон измерений от 0 до 50 °C, цена деления 0,1 °C

Психрометр аспирационный М34 ТУ 25-1607.054-85, диапазон относительной влажности от 10 до 100 % при температуре от минус 10 °C до 30 °C

Барометр-анероид БАММ-1 ТУ 25011.1513.-79, диапазон измеряемого атмосферного давления от 610 до 790 мм рт.ст., предел допускаемой погрешности ± 0,8 мм рт.ст., диапазон рабочих температур от 10 °C до 50 °C

6.3.1

Генератор газовых смесей HORIBA МСС-100 (АРМС 370) фирмы «HORIBA», Германия, (№ 43932-10 в ФИФ РФ), калибратор MGC101 модификации MGC101P фирмы «Environnement S.A.», Франция, (№ 39003-08 в ФИФ РФ) или генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (№ 19351-10 в ФИФ РФ) в комплекте со стандартными образцами состава: газовые смеси 1 разряда в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 или по ТУ 2114-014-20810646-2014, относительная погрешность аттестации не более 5 %*.

6.3.1

Генератор озона ГС-024 ИРМБ.413332.001 ТУ (№ 23505-02 в ФИФ РФ) для получения ПГС на основе озона, диапазон концентраций от 30 до 500 мкг/м3, пределы допускаемой относительной погрешности ± 5 %

6.3.1.

Генератор нулевого воздуха ГНГ-01 по ШДЕК.418312.001 ТУ (№ 26765-04 в ФИФ РФ) или ZAG модификаций ZAG 2001, ZAG 7001 фирмы «Environnement S.A.», Франция (№ 37681-08 в ФИФ РФ).

Кран поворотный механический КМПТ1(4)-321 по ТУ 6-87 5Е4.460.175 ТУ.

Вентиль точной регулировки по ТУ 5Л4.463.003-02

Редуктор баллонный ДКД 8-65 по ТУ 26-05-235-70

6.3.2.

Счетчик газа мембранный G6-RF1, (№ 14351-98 в ФИФ РФ), диапазон измерений расхода газа (0,06 -10,0) м3/ч, относительная погрешность ± 2,0 %

Счетчик газа Delta G10 (№ 13839-09 в ФИФ РФ), диапазон измерений расходов от 0,5 до 16,0 м3/ч, относительная погрешность ± 2 %

Секундомер СОСпр по ТУ 25-1894.003-90, кл.точности 3 (№ 11519-06 в ФИФ РФ)

Примечание. *Номинальные значения объемной доли определяемых компонентов и допускаемое отклонение от номинального значения ГСО-ПГС указаны в таблице Приложения 1.1.

  • 2.2 Допускается применение других средств измерений, не приведенных в таблице, но обеспечивающих определение метрологических характеристик с требуемой точностью.

  • 2.3 Все средства поверки должны иметь действующие свидетельства о поверке, ГСО-ПГС - действующие паспорта.

  • 2.4 Поверка каналов измерений газов проводится непосредственно на станциях при выполнении условий раздела 4, остальные каналы в лаборатории надзорных органов Федерального агентства по техническому регулированию и метрологии.

3 Требования безопасности
  • 3.1 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", утвержденным приказом Федеральной службы по экологическому, технологическому и атом-ному надзору от 25.03.2014 г. № 116.

  • 3.2 Предельно допустимые концентрации в воздухе рабочей зоны не должны превышать значений, приведенных вГОСТ 12.1.005-88.

  • 3.3 Применяемые при поверке ГСО-ПГС в баллонах под давлением токсичны, но не горючи и не взрывоопасны.

  • 3.4 При работе со станциями необходимо соблюдать общие требования безопасности «Правила технической эксплуатации электроустановок потребителей», утверждённые приказом Минэнерго РФ № 6 от 13.01.2003, и «Правила по охране труда при эксплуатации электроустановок», утверждённые приказом Минтруда России № 328н от 24.07.2013, введённые в действие с 04.08.2014 г.

  • 3.5 Сброс газовых смесей после газоанализаторов должен осуществляться через фильтры за пределы станции.

4 Условия поверки
  • 4.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды (20 ± 5) °C;

  • - атмосферное давление от 90,6 до 104,8 кПа;

  • - относительная влажность воздуха от 30 до 80 %.

5 Подготовка к поверке
  • 5.1 Входящие в состав станции газоанализаторы поверяются на месте с использованием средств поверки специально оборудованной передвижной лаборатории. Для получения нулевого воздуха используется один из генераторов нулевого воздуха: ZAG2001. ZAG7001, ГНГ-01. находящийся в передвижной лаборатории.

  • 5.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - поверяемые приборы, входящие в состав станции, должны быть подготовлены к работе в соответствии с Руководствами по эксплуатации на отдельные приборы, а также на станцию в целом;

  • - средства поверки должны быть подготовлены к работе в соответствии с их эксплуатационной документацией;

При использования средств поверки передвижной лаборатории:

  • - генераторы, используемые для проведения поверки, переносят из передвижной лаборатории в станцию (кроме генератора ГНГ-01);

  • - после установки генераторов ГГС-03-03 и ТДГ-01 в станции проводят их подключения в соответствии с ШДЕК.418313.001 РЭ и ШДЕК 418319.001 РЭ; генератора МСС-100 (АРМС 370) и калибратора MGC101 модификации MGC101Р - в соответствии с РЭ;

  • - подачу приготовленных ПГС на газоанализатор осуществляют через тройник, наличие сброса контролируют при помощи подключенного к тройнику ротаметра;

  • - необходимо проверить герметичность - плотность соединительных трубок от генераторов и баллонов к штуцерам газоанализаторов.

6 Проведение поверки
  • 6.1 Внешний осмотр.

    • 6.1.1 При внешнем осмотре станции должно быть установлено отсутствие внешних повреждений, влияющих на работоспособность составных частей. Особое внимание должно быть обращено на пробоотборные устройства.

    • 6.1.2 Для приборов, входящих в состав станции, должны быть установлены:

а) исправность органов управления, настройки и коррекции;

б) четкость всех надписей на лицевых панелях приборов;

в) отсутствие загрязнений.

Станция считается выдержавшей внешний осмотр удовлетворительно, если она соответствует всем перечисленным выше требованиям.

  • 6.2 Опробование.

    • 6.2.1 Проверка общего функционирования станции

Прогрев и проверка общего функционирования станции проводится для каждого прибора в процессе тестирования после их включения в соответствии с РЭ на данный прибор.

Результаты проверки считают положительными, если все технические тесты завершились успешно.

  • 6.2.2 Подтверждение соответствия программного обеспечения (ПО)

    • 6.2.2.1 Для ПО fisher.

При поверке проводят визуализацию идентификационных данных ПО fisher: идентификационного наименования, номера версии и контрольной суммы ПО.

а) Определение идентификационного наименования, номера версии ПО fisher при загрузке.                                                  .                                         ;

ПО fisher идентифицируется посредством отображения идентификационного наименования, номера версии ПО на мониторе ПК, см. рис.1 и 2.

Рис.1. Определение номера версии ПО fisher через ОС.

ПО fisher идентифицируется посредством отображения номера версии на мониторе ПК с помощью утилит ОС linux. Архив с версией ПО находится по адресу: /mnt/sdal/eco-prog.

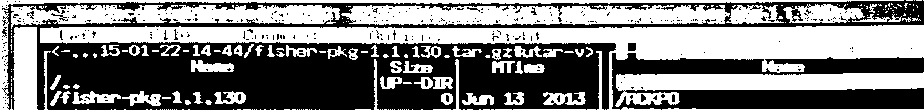

Рис. 2. Идентификация ПО fisher через ОС.

б) Контрольная сумма автономного ПО fisher определяется по файлу fisher-pkg-1.1.130.tar.gz с помощью программы «HashMyFiles» по алгоритму MD 5 - см. рис. 3.

1 Hj-hLKFiles                                                                                                                  |____:

•;                      '•    Г;’-                            • nr --'i

...л   ......J .*1                   .. !

; 1пя i-ci'i.n*

-pkc Li.1?'л?- к cP-f" 1 ->У E25«'<t >Г’C-51 f 1 Pj.P-Fi2ГДЛ 1 ПАу-

.т ./.ф-р. i                                                                        УУУ'            hty          sofi ne’

Рис. 3. Определение контрольной суммы ПО fisher.

6.2-.2.2 Для ПО Airviro

При поверке проводят визуализацию идентификационных данных ПО Airviro: идентификационного наименования и номера версии.

Определение идентификационного наименования и номера версии ПО Airviro при загрузке.

ПО Airviro идентифицируется посредством отображения идентификационного наименования и номера версии ПО на мониторе ПК.

ПО Airviro: идентифицируется посредством отображения номера версии на мониторе ПК с помощью утилит ОС linux. Архив с версией ПО находится по адресу: /usr/airviro/data/ver.txt.

Рис. 4. Идентификация ПО Airviro через ОС.

Результат подтверждения соответствия программного обеспечения считают положительным, если полученные идентификационные данные соответствуют идентификационным данным, указанным в разделе «Программное обеспечение» описания типа средства измерений (приложение к свидетельству об утверждении типа).

  • 6.3 Определение метрологических характеристик

Определение метрологических характеристик MX (основной погрешности) проводится для всех измерительных каналов станции.

Одновременно с определением MX проверяется полнота передаваемой информации от средства измерений, которая определяется расхождением показаний дисплея прибора с показаниями монитора компьютера системы сбора данных и управления (ССДУ). Указанное расхождение не должно превышать 0,2 долей от основной погрешности.

Метрологические характеристики всех измерительных каналов станции приведены в Приложении 1.2.

  • 6.3.1 Определение основной приведенной и основной относительной погрешности каналов измерений газов.

Перед проведением измерений газоанализаторы должны быть настроены в соответствии с руководствами по эксплуатации, после чего дополнительная корректировка показаний в процессе определения основной погрешности по всем диапазонам не допускается.

Определение основной приведенной и основной относительной погрешности по всем газовым каналам проводят при поочередной подаче на систему отбора проб воздуха поверочных газовых смесей (ПГС) в последовательности 1-2-3-4-3-2-1-4 или 1-2-3-2-1-3 и считывании показаний с дисплея газоанализаторов и монитора компьютера, в который загружено программное обеспечение (ПО) станции. Номинальные значения содержания измеряемых газовых компонентов в ПГС приведены в таблице Приложения 1.1. При этом расход пробы, подаваемой на систему отбора проб, должен быть не менее 5 дм’/мин.

Примечание: допускается подавать ПГС непосредственно на газоанализаторы. На систему отбора проб воздуха можно подать одну ПГС; рекомендуемая смесь - ПГС № 2 для СО (см. Приложение 1.1).

При подаче газовых смесей из баллонов непосредственно на газоанализаторы необходимо подсоединить фторпластовую трубку от вентиля точной регулировки, установленного на баллоне с ГСО-ПГС, через тройник ко входу поверяемого газоанализатора, контроль расхода ПГС из баллона осуществляют при помощи ротаметра (сбросовая линия).

В случае использования генераторов ГГС-03-03, ТДГ-01, МСС-100 (АРМС 370) и MGC101 модификации MGC101P для получения необходимой газовой смеси фторпластовую трубку от выхода генератора подключают ко входу поверяемого газоанализатора, через тройник, контроль сброса проводят при помощи ротаметра.

Считывание показаний газоанализаторов и монитора компьютера осуществляют через 3 мин после начала подачи ПГС.

По результатам измерений, полученным в каждой точке проверки, определяют основную приведенную и основную относительную погрешность измерительного канала.

Основная приведенная погрешность (у. %) для каждого определяемого компонента рассчитывается по формуле:

С и

— -С

(1)

К д

--100

где Си - измеренное значение массовой концентрации, считанное с монитора компьютера, мг/м3 (измеренные значения в соответствии с требованиями РД 52.04.186-89 приведены к условиям 0 °C. 760 мм рт.ст. с помощью программного обеспечения станции);

Сд - действительное значение массовой концентрации, мг/м';

Св - верхнее значение диапазона измерений, мг/м3 (см. Приложение 1.2);

К - коэффициент для приведения значений массовой концентрации при условиях 0 °C, 760 мм рт.ст. к условиям 20 °C и 760 мм рт.ст., равный 1,074.

Основная относительная погрешность (/>’, %) для каждого определяемого компонента определяется по формуле:

^--С

(2)

Goo

.7

Результаты определения основной приведенной и основной относительной погрешности считаются удовлетворительными, если полученные значения у и д' не превышают ± 20 % для всех измеряемых газовых компонентов (Приложение 1.2.).

Расхождение показаний газоанализаторов, пересчитанных в мг/м3 с использованием приведенных ниже коэффициентов пересчета, и показаний компьютера не должно превышать 0,2 долей от основной погрешности.

6.3.2. Определение относительной погрешности канала отбора проб (объемов проб) Определение метрологических характеристик системы автоматического пробоотбо-ра LVS/MVS модификации «АРМ-1» проводят в соответствии с методикой поверки МП 242-0826-2009 «Системы автоматического пробоотбора взвешенных частиц в воздухе LVS/MVS, модификации: «LVS 3.1». «MVS 6.1», «PNS15-3.1», «PNS 15-6.1», «АРМ-1», «АРМ-2». Методика поверки», разработанным и утвержденным «ВНИИМ им. Д.И.Менделеева».

Определение метрологических характеристик системы автоматического пробоотбора Derenda модификации AMoS проводят в соответствии с методикой поверки МП-242-1169-2012 «Системы автоматического пробоотбора Derenda, модификации PNS16/18T-3.1/6.1, PNS 16/18Т-3.1/6.l/APM-2, GSU, AMoS. Методика поверки».

Результаты определения относительной погрешности считаются удовлетворительными, если полученные значения не превышают ± 5 %.

7 Оформление результатов поверки
  • 7.1 При проведении поверки станции с составляется протокол результатов измерений, в котором указывается соответствие станции предъявляемым к ней требованиям. Форма протокола приведена в Приложении 1.3.

  • 7.2 Станция, удовлетворяющая требованиям настоящей методики, признается годной.

  • 7.3 Положительные результаты поверки оформляются свидетельством о поверке установленной формы.

  • 7.4 При отрицательных результатах поверки применение станции запрещается и выдается извещение о непригодности.

ПРИЛОЖЕНИЕ 1.1

ПГС, используемые при поверке станций УС-КВ-1 приведены в таблице 1.1.

Таблица 1.1.

Определяемый компонент

Диапазон измерений, млн 1

Номинальное значение объемной доли определяемого компонента в ПГС, пределы допускаемого отклонения, млн'1 (ppm)

Источник получения ПГС*

№ 1

№2

№3

№4

1

2

э

4

5

6

7

Оксид углерода

(СО)

0-1,0

св. 1,0-50

воздух

-

-

-

Генератор нулевого воздуха

-

1,0 ±0,2

20 ±2

45 ±5

Генератор (разбавитель-ный) в комплекте с ГСО СОМ (номинальное значение (500 ± 50) млн'1)

Оксид азота (NO)

0 - 0,03

св. 0,03 - 1

воздух

-

-

-

Генератор нулевого воздуха

-

0.03 ±0,01

0.45 ± 0,05

0,9 ±0.1

Генератор (разбавитель-ный) в комплекте . с ГСО NO/Ni

(номинальное значение (10 ±2) млн'1)

0 - 0,03

св.0,03 - 5

воздух

-

-

-

Генератор нулевого воздуха

-

0.03 ±0,01

2,0 ± 0,2

4,5 ±0,5

Генератор (разбавитель-ный) в комплекте с гсо no/n(номинальное значение (20 ± 4) млн'1)

Диоксид азота (NO,)

0-0,03

св. 0,03 - 1

воздух

-

-

-

Генератор нулевого воз

духа

-

0,03 ±0,01

0,45 ± 0,05

0,9 ±0,1

Генератор (разбавитель-ный) в комплекте с ГСО no2/n(номинальное значение (10 ± 2) млн'1)

0 - 0,03

св.0,03 - 5

воздух .

-

-

-

Генератор нулевого воздуха

-

0,03 ±0,01

2,0 ± 0,2

4,5 ± 0,5

Генератор (разбавитель-ный) в комплекте с ГСО NO2/N(номинальное значение (20 ±4) млн'1)

Диоксид серы (SO,)

0 - 0,05

св. 0,05 - 10

воздух

-

-

-

Генератор нулевого воздуха

-

0,05 ± 0,005

4,5 ±0,5

9± 1

Генератор (разбавитель-ный) в комплекте • с ГСО SO2/N(номинальное значение (50 ± 10) млн'1)

1

2

4

5

б

7

Диоксид серы (SO2)

0 - 0,02

св. 0,02-10

воздух

-

-

-

Генератор нулевого воздуха

-

0.02 ±0,01

4.5 ±0.5

9± 1

Генератор (разбавитель-ный) в комплекте с ГСО SO2/N(номинальное значение (30 ± 10) млн'1)

Озон

(Оз)

0-0,015

св.0,015 - 0,25

воздух

-

-

-

Генератор нулевого воздуха

-

0.015±0,002

0.20 ± 0.02

-

Генератор озона

Бензол

6Н6)

0 - 0,05 св. 0,05 - 1,0

воздух

-

-

-

Генератор нулевого воздуха

-

О,О5±О.ОО5

0.45 ± 0,05

0.9 ±0,1

Генератор (разбавитель-ный) в комплекте с ГСО C6H6/N(номинальное значение (10 ± 2) млн'1)

Толуол

7Н8)

0-0,05

св. 0,05 - 1,5

воздух

-

-

Генератор нулевого воздуха

-

О.О5±О.ОО5

0.5 ± 0.05

1.3 ± 0,2

Генератор (разбавитель-ный) в комплекте с ГСО CvHs/N;

(номинальное значение (10 ± 2) млн'1)

Этилбензол

8Н10)

0 - 0,003

св. 0,003 - 0,05

воздух

-

-

-

Генератор нулевого воздуха     .

-

0,003 ±

0,001

0,045 ±

0,005

-

Генератор (разбавитель-ный) в комплекте сГСОС8Н|о/1Ч(номинальное значение (1,0 ± 0,2) млн'!)

м+п-ксилолы (С8Н10)

0 - 0,03 св. 0,03 - 0,5

воздух

-

-

Генератор нулевого воз

духа

-

0,03 ± 0,01

0,45 ± 0,05

-

1 енератор (разбавитель-ный) в комплекте с ГСО m-C8Hio/N2, p-C8H|O/N(номинальное значение (10 ± 2) млн'1)

1

2

J

4

5

6

7

воздух

-

-

Генератор нулевого воздуха

о-ксилол

8Н|0)

0 - 0,03 св. 0,03 - 0,5

-

0.03 ±0.01

0.45 ± 0.05

-

Генератор (разбавитель-ный) в комплекте с ГСО o-CsHio/N.

(номинальное значение (10 ± 2) млн'1)

Примечания:

  • 1 * Источник получения ПГС:

  • - генераторы разбавительные: HORIBA МСС-100 (АРМС 370) фирмы «HORIBA», Германия. MGC101 модификации MGC101P. Франция, или ГГС-03-03 по ШДЕК.418313.001 ТУ в комплекте ГСО:

  • - ГСО - стандартные образцы состава газовые смеси 1 разряда в баллонах под давлением, выпускаемы

ми по ТУ 6-16-2956-92 или по ТУ 2114-014-20810646-2014, относительная погрешность аттестации не более 5 %;          '

  • - генераторы нулевого воздуха: ГНГ-01 по ШДЕК.418312.001 ТУ или ZAG модификаций ZAG 2001, ZAG 7001 фирмы «Environnement S.A.», Франция;

  • - генераторы озона: ГС-024 по ИРМБ.413332.001 ТУ, HORIBA МСС-100 (АРМС 370). Германия, или MGC101 модификации MGC101P, Франция.

  • 2 Вместо разбавительных генераторов возможно применение генератора термодиффузионного ТДГ-01 по ШДЕК.418319.001 ТУ в комплекте с источниками микропотоков по ИБЯЛ 418319.013 ТУ.

  • 3 Коэффициенты пересчета объемной доли (млн'1) в массовую концентрацию (мг/м3) компонента (0 °C, 760 мм рт.ст. в соответствии с требованиями РД 52.04.186-89): для СО - 1.26; для NO - 1,34; для NO22,05; для SO2 - 2,86; для Оз -2,14; для С6Н6 - 3.48; для С7Н» - 4,11; для С8Ню, т-С8Ню. p-CgHio, о-С«Ню -4,73.

ПРИЛОЖЕНИЕ 1.2.

Метрологические характеристики газовых измерительных кангыов станции УС-КВ-1 приведены в таблице 1.2.

Таблица 1.2.

Измерительный

канал

Модель анализатора

Диапазон измерений

Пределы допускаемой основной погрешности*

млнДррт)

■мг/м'’

приведенной

%

относительной

%

1

2

3

4

5

6

Оксид углерода (СО)

48С

0-1,0

св. 1.0-50.0

0-1,2

св. 1.2 - 60.0

±20

±20

СО 12М

0-1.0

св. 1,0 - 50,0

0-1.2

св. 1.2-60,0

± 20

±20

АРМА-370

0-1,0

св. 1,0 - 50.0

0-1,2

св. 1,2 - 60,0

± 20

±20

Озон (Оз)

49С

0-0.015

св. 0,015 - 0,25

0-0.03

св. 0,03 - 0,5

± 20

±20

О342

0-0,015

св. 0,015-0,25

0 - 0,03 св. 0,03 - 0,5

±20

±20

АРОА-370

0-0.015

св. 0,015 - 0,25

0 - 0,03 св. 0.03 - 0,5

± 20

±20

Оксиды азота (NO, NO2)

42С

0 - 0,03 св. 0.03 - 5,0

NO:

0 - 0,04 св. 0,04 - 6,5

±20

±20

NO?: 0-0,06 св. 0,06 - 10,0

±20

±20

АС32М

0 - 0,03 св. 0,03 - 1,0

NO:

0-0,04 '

св. 0.04-1.3

±20

±20

NO2: 0 - 0,06 св. 0,06 - 2,0

±20

±20

APNA-370

0 - 0,03 св.0,03 - 1,0

NO:

0 - 0.04 св. 0,04-1,3

±20

±20

NO2:

от 0 - 0.06 св. 0,06 - 2,0

± 20 .

±20

1

2

о J

4

5

. 6

Диоксид серы (SO?)

43С

0-0,05

св. 0,05-10,0

0-0,14

св. 0,14-30,0

± 20

±20

AF22M

0-0,02

св. 0,02- 10.0

0 - 0,05

св. 0,05 -30.0

± 20

±20

APSA-370

0-0,02

св. 0,02-10,0

0 - 0,05

св. 0,05 - 30,0

±20

±20

Бензол (СбНб)

Syntech Spectres GC 955

0-0,05

св. 0.05 - 1,0

0-0,15

св. 0,15-3.5

±25

±25

Толуол (СуНз)

0-0,05

св. 0,05 - 1,5

0-0,20

св. 0,20 - 6,0

±25

±25

Этилбензол

7Н8)

0-0.003

св. 0.003 - 0.05

0-0.015

св. 0.015 - 0.25

±25

±25

м+п-ксилолы

(СзН|0)

0-0,03

св. 0,03 - 0,5

0-0,15

св. 0,15 - 0,25

±25

±25

о-ксилол (СзНю)

0-0,03

св. 0.03 - 0.5

0-0,15

св. 0.15-0.25

±25

±25

Примечание. Пересчет объемной доли (млн'1) в массовую концентрацию компонента (мг/м3) проводится с использованием коэффициентов, рассчитанных при О °C и 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89.

ПРИЛОЖЕНИЕ 1.3.

ПРОТОКОЛ ПОВЕРКИ

Станция стационарная автоматическая контроля загрязнений атмосферного воздуха УС-КВ-1

Зав.№____________

Дата выпуска__________

Дата поверки ________

Методика поверки:__________________________

Сведения о средствах поверки: ____

Условия поверки: температура окружающего воздуха атмосферное давление относительная влажность

кПа; %.

РЕЗУЛЬТАТЫ ПОВЕРКИ

  • 1 Результаты внешнего осмотра________________________

  • 2 Результаты опробования___________________________________________

3. Определение метрологических характеристик

3.1 Определение основной погрешности каналов измерений газов

Определяемый компонент, модель анализатора

Диапазон измерений

Пределы допускаемой основной погрешности, %

Максимальное значение основной погрешности, полученное при поверке, %

у

8

у

5

3.2 Определение относительной погрешности канала отбора проб__

  • 4 Заключение________________________________________________________________

Поверитель__________________

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
