Методика поверки «ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Модули весовые дискретного действия для дозирования и фасовки МО» (MП 38-241-2018)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ (ФГУП «УНИИМ»)

Медведевских

«УНИИМ»

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Екатеринбург

2018

ПРЕДИСЛОВИЕ

• 1 РАЗРАБОТАНА ФГУП «УНИИМ»

• 2 ИСПОЛНИТЕЛЬ Медведевских М.Ю.

• 3 УТВЕРЖДЕНА ФГУП «УНИИМ» в июне 2018 г.

Дата введения: июнь 2018 г.

Настоящая методика распространяется hi модули весовые дискретного действия для дозирования и фасовки МО (далее - модули МО), выпускаемые ООО «МК «Технэкс» по ТУ 28.29.31.002-14497576-2017, и устанавливает методы и средства первичной и периодической поверок.

Поверка модулей МО должна производиться в соответствии с требованиями настоящей методики. Интервал между поверками - один год.

В настоящей методике использованы ссылки наследующие документы:

Приказ Минпромторга России N 1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку пс верки и содержанию свидетельства о поверке»

Приказ Минтруда России №328н от 24.07.2013 «Об утверждении Правил по охране труда при эксплуатации электроустановок»

Постановление Правительства Российское Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений».

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасност и

ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

ГОСТ OIML R 111-1-2009 Государственная система обеспечения единства измерений. Гири классов точности Е (индекс 1), Е (индекс 2), F (индекс 1), F (индекса 2), М (индекс 1), М (индекс 1-2), М (индекс 2), М (индекс 2-3) и М (индекс 3). Часть 1. Метрологические и технические требования

• 3.1 При поверке должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.2 В случае невыполнения требований хот я бы одной из операций поверка прекращается, модуль МО бракуется.

При проведении поверки применяют следующие средства поверки: рабочие эталоны единицы массы 3-го разряда по ГОСТ 8.021-2015.

• 5.1 К поверке модулей МО допускается персонал, прошедший специальное обучение, аттестованный в качестве поверителя и изучивши! Руководство по эксплуатации (далее - РЭ).

• 5.2 При проведении поверки должны быть соблюдены общие требования безопасности при работе на производственном оборудовании по ГОСТ 12.2.003 и требования РЭ, а также требования безопасности на используемое поверо¹ ное и вспомогательное оборудование.

• 6.1 При проведении поверки должны соблк даться следующие условия:

• -  температура окружающей среды, °C             от +5 до +35;

• -  относительная влажность, % , не более           80.

• 6.2 Фактические условия поверки заносят в протокол поверки (Приложение А).

• 7.1 Перед проведением поверки должны быть выполнены требования раздела «Подготовка к работе» РЭ на модули МО.

• 7.2 Модули МО и применяемые этало! ные средства перед поверкой должны быть выдержаны при температуре поверки не менее двук часов.

• 8.1 Внешний осмотр и опробование

При внешнем осмотре устанавливают:

• -  отсутствие видимых повреждений модулей МО и электропроводки, ухудшающих внешний вид и препятствующих их применению;

• -  соответствие комплектности и внешнег э вида требованиям РЭ;

• -  целостность соединительных кабелей;

• -  наличия заземления, знаков безопасное ги, необходимой маркировки;

• -  наличие пломб.

Опробование

При опробовании включают модули МО и ] [роверяют:

• -  взаимодействие частей;

• -  работоспособность аппаратуры ynpaBJ ения, измерения, индикации и регистрации в соответствии с требованиями РЭ;

• -  функционирование весового устройствг. модулей МО.

• 8.2 Проверка идентификационных данных программного обеспечения (далее - ПО) Провести проверку идентификационных данных ПО модулей МО. Идентификационное

наименование ПО и номер версии отображается на мониторе панели оператора. Идентификационные данные ПО должны удовлетворять требованиям таблицы 2.

Таблица 2 - Идентификационные данные программного обеспечения

• 8.3 Проверка метрологических характеристик

  • 8.3.1 Проверка отклонения каждой дозы от среднего

Проверку отклонения каждой дозы от среднего провести при максимальной производительности. Число доз выбирается равным 5. Масса контрольных доз должна соответствовать Min, 50% Мах. Мах (либо в соответствии с поддиапазонами дозирования).

Действительное значение каждой дозы определить статическим взвешиванием на весах.

Для каждой дозы одного номинального значения рассчитать среднее значение массы дозы () и отклонения каждой дозы от среднего (Д_|?) по формулам:

(!)

(2)

где Му - j-oe измеренное значение массы /-ой дозы, г.

Отклонение каждой дозы от среднего в относительной форме (<5,) рассчитать по формуле

(3)

Полученные значения отклонения каждой дозы от среднего должны удовлетворять требованиям таблицы 3.

• 8.3.2 Проверка погрешности заданного значения (погрешности установки)

Проверку погрешности заданного значения (погрешности установки) провести иа основании данных, полученных по 8.3.1.

Рассчитать погрешность заданного значения (погрешность установки) в абсолютной форме (Д_; ) и относительной форме (ф) по формулам:

Ду Л/у М_1ном»

8.            JOO,

trq M_iHOM - номинальное значение массы /-ой дозы, г.

Полученные значения погрешности заданного значения (погрешности установки) должны

удовлетворять требованиям таблицы 3.

Таблица 3 - Метрологические характеристики

• 9.1 Результаты поверки оформляются протс колами по форме Приложения А.

• 9.2 Положительные результаты поверки сформляют выдачей свидетельства о поверке в соответствии с Приказом Минпромторга № 1815. Знак поверки наносится на боковую панель системы управления модуля в соответствии с рис) нком 1 Описания типа (если позволяют условия эксплуатации) или на свидетельство о поверке.

• 9.3 При отрицательных результатах погерки модуль МО признают непригодным к дальнейшей эксплуатации, аннулируют свидез гльство о поверке и выдают извещение о непригодности с указанием причин в соответствие с Приказом Минпромторга № 1815.

  Разработчик

  Заведующий лабораторией 241



  М.Ю. Медведевских

Модуль весовой дискретного действия для дозиро 1ания и фасовки МО________, зав. №________

Нормативный документ на поверку: МП 38-2 И-2018 «ГСП. Модули весовые дискретного действия для дозирования и фасовки МО. Методика поверки»

Информация об использованных средствах поверк и______________________________________

Условия проведения поверки:

• - температура окружающего воздуха, °C

• - относительная влажность воздуха, %

Результаты внешнего осмотра__

Результаты опробования__

Результаты проверки программного обеспечения___________________________________

Результаты проверки метрологических характеристик

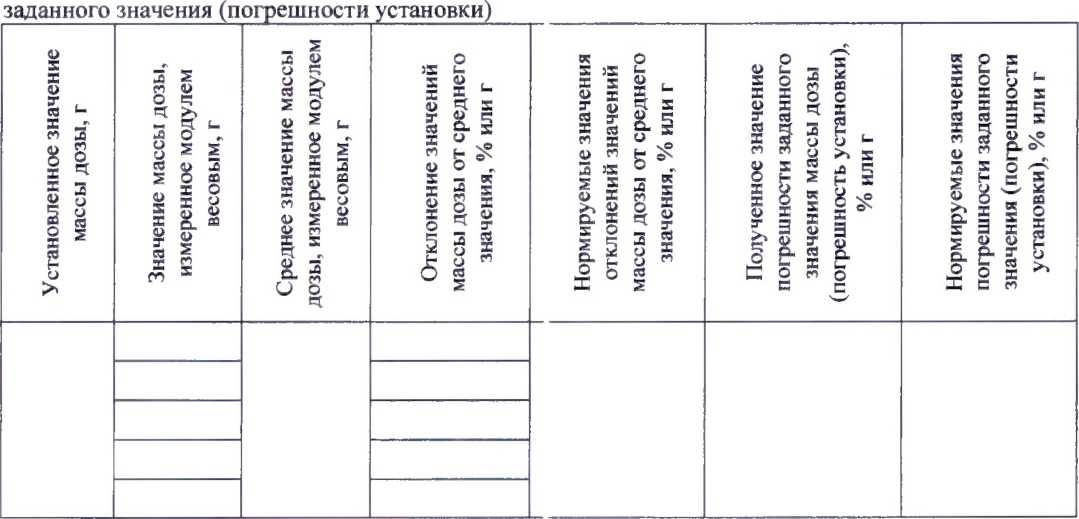

Таблица А. 1. - Проверка отклонения каждой дозы от среднего и допускаемой погрешности

Результат проведения поверки:

Модуль весовой дискретного действия для дозирования и фасовки МО_______, зав №________

Выдано свидетельство о поверке (извещение о неп ригодности)

от «___»_____________20___г, №__

Поверитель__________

подпись (Ф.И.О.)

Организация, проводившая поверку

7
