Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

Государственная система обеспечения единства измерений

Тепловычислители ТВ7

Методика поверки

ТРОН.407290.007 МП

Санкт - Петербург

2016

Настоящ^ методика поверки распространяется на тепловычислители ТВ7, изготавливаемые ЗАО «ТЕРМОТРОНИК», и устанавливает методы и средства их поверки.

Тепловычислители подлежат:

  • - первичной поверке перед вводом в эксплуатацию или при выпуске из производства и после ремонта, связанного с повреждением оттиска клейма поверителя;

  • - периодической поверке при эксплуатации.

Интервал между поверками - 4 года.

В случае ремонта, не связанного с повреждением оттиска клейма поверителя, поверка тепловычислителя не производится до истечения установленного срока поверки.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены следующие операции: внешний осмотр (п. 6.1), опробование (п. 6.2), идентификация программного обеспечения (п. 6.3), определение (контроль) метрологических характеристик (п. 6.4).

  • 1.2 На основании письменного заявления владельца тепловычислителя допускается выполнять поверку только тех тепловых вводов, которые используются при эксплуатации, с обязательным указанием в паспорте или в свидетельстве о поверке информации об объёме проведённой поверки.

  • 1.3 В случае получения отрицательных результатов при проведении какой-либо операции поверка прекращается.

2 Средства поверки

2.1 При проведении поверки должны применяться эталоны (средства поверки), указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

Наименование,   тип   и   технические   характеристики

средства поверки и оборудования

Внешний осмотр

6.1

-

Опробование

6.2

-

Идентификация программного обеспечения

6.3

Компьютер (операционная система не ранее Windows-2000, два порта) и программное обеспечение «ТВ7 Поверка» ’’

Определение метрологических характеристик

6.4

Стенд СКС6: воспроизведение сопротивлений (125,8 и 141,2 0м, пг. ±0,015 Ом), постоянного тока (5 и 20 мА, пг. ± 0,003 мА), пакета импульсов (16).

Компьютер (операционная система не ранее Windows-2000, два порта) и программное обеспечение «ТВ7 Поверка» п. Комплект соединителей Cl, С2, СЗ (СЗМ)2), С4.

Поверочная коммутационная панель3).

Адаптер стенда АПС70 или АПС714).

” Номер версии: не ниже 1.0 для тепловычислителей с ПВ 1.0 и не ниже 2.0 для тепловычислителей с ПВ 2.XX (XX - идентификационный номер метрологически незначимой части программного обеспечения).

  • 2) Соединитель СЗ - только для тепловычислителей ТВ7-04.1/-04. Соединитель СЗМ -только для тепловычислителей ТВ7-04.1М/-04М/-05М.

  • 3) Только для тепловычислителей исполнения М.

  • 4) В зависимости от типа порта компьютера.

Примечание - Программное обеспечение «ТВ7 Поверка», комплект соединителей, поверочная коммутационная панель поставляются ЗАО «ТЕРМОТРОНИК». Стенд СКС6 и адаптеры стенда поставляются изготовителем стенда СКС6.

  • 2.2 Средства поверки должны быть аттестованы (поверены) в установленном порядке.

3 Требования к квалификации поверителей
  • 3.1 Поверка должна производиться лицами, аттестованными в установленном порядке в качестве поверителей.

  • 3.2 Для проведения поверки поверители должны ознакомиться с руководством по эксплуатации тепловычислителей и программным обеспечением «ТВ7 Поверка».

  • 3.3 Поверители должны иметь опыт работы со средствами поверки и компьютером.

4 Требования безопасности

При проведении поверки должны соблюдаться требования безопасности к проведению электрических испытаний по ГОСТ 12.3.019-80, а также требования безопасности, указанные в эксплуатационной документации средств поверки и оборудования.

5 Условия проведения поверки и подготовка к ней
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C........................от 18 до 28;

  • - относительная влажность воздуха, %...........................от 50 до 80;

  • - атмосферное давление, кПа............................................от 84 до 106,7.

  • 5.2 Для поверки тепловычислителей исполнения 2 (ТВ7-01/-04.1/-03/-04) собрать схему по рисунку 1. Применяемость в схеме поверки соединителей и разъёмов тепловычислителя указана в таблице 2.

    ТВ7

    ХЮ

    Х11

    Х12

    Х1

    Х2

    ХЗ

    Х4

    Х5

    Х6

    Х7

    Х8

    Х9

    USB

    СЗ

    С2

    АПС71

    04

    СКС6

    1 >> 1X6 Мера 10... 12

    1 >> 1X5 Мера R

    £2^21 Х4 Мера N0

    | Оптопорт

    Показан вариант подключения стенда к тепловычислителю ТВ7-04 для поверки всех тепловых вводов

    ] АПС70

    I

    Компьютер

    1----1 >>""1 RS232

    ----l~^~IUSB

    USB

Рисунок 1 - Схема поверки тепловычислителей исполнения 2

Таблица 2

Модель тепловычислителя

Разъём тепловычислителя

Соединитель С1

Соединитель С2

Соединитель СЗ

ТВ7-01

Х7, Х8, Х12

XI, Х2

-

ТВ7-04.1

Х7, Х8, Х12

XI, Х2

ХЮ,ХИ

ТВ7-03

Х7, Х8, Х9, XI2

XI, Х2, ХЗ, Х4, Х5, Х6

-

ТВ7-04

Х7, Х8, Х9, Х12

XI, Х2, ХЗ, Х4, Х5,Х6

ХЮ, XI1, Х12

ВНИМАНИЕ!

Соединитель СЗ применяется только с тепловычислителями моделей ТВ7-04.1/-04, при этом исходно к тепловычислителю не подключается.

  • 5.3 Для поверки тепловычислителей исполнения М (ТВ7-01М/-4.1М/-03М/-04М/-05М):

  • - снять верхнюю часть поверяемого тепловычислителя и отключить соединительные шлейфы от штатной коммутационной панели;

  • - подключить соединительные шлейфы к поверочной коммутационной панели и установить на неё верхнюю часть поверяемого тепловычислителя;

  • - собрать схему по рисунку 2.

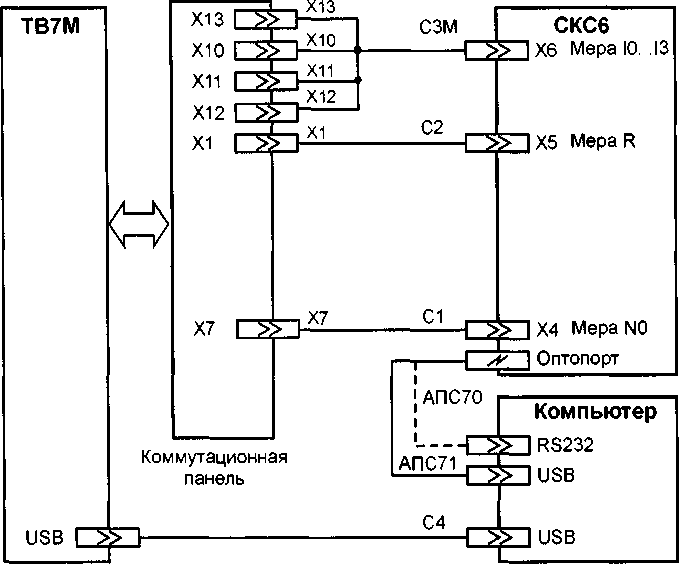

Рисунок 2 - Схема поверки тепловычислителей исполнения М

ВНИМАНИЕ! Соединитель СЗМ применяется только с тепловычислителями моделей ТВ7-04.1М/-04М/-05М, при этом исходно к поверочной коммутационной панели не подключается.

  • 5.4 Подготовка поверяемых тепловычислителей и средств поверки должна производиться в соответствии с требованиями их эксплуатационной документации.

6 Проведение поверки
  • 6.1 Внешний осмотр

При внешнем осмотре должно быть установлено следующее:

  • - модель и заводской номер тепловычислителя должны соответствовать данным паспорта;

  • - маркировка тепловычислителя и условные обозначения клавиш управления должны быть чёткими, исключающими их неоднозначное понимание;

  • - корпус и индикатор не должны иметь повреждений, препятствующих снятию показаний и работе тепловычислителя;

  • - клеммные соединители (разъемы) должны быть чистыми и не должны иметь механических повреждений.

Тепловычислитель, не удовлетворяющий указанным требованиям, к дальнейшему проведению поверки не допускается.

  • 6.2 Опробование

При опробовании должны быть выполнены следующие операции:

  • - последовательно нажимая клавиши управления, убедитесь в их работоспособности по наличию соответствующих изменений на индикаторе, а также в отсутствии лишних или искажённых фрагментов индикации;

  • - выведите на индикатор значение любого настроечного параметра из меню «Настройки», подраздел БД1 (пункт «Просмотр и изменение настроечных параметров» раздела «Использование по назначению» руководства по эксплуатации);

  • - выполните действия, направленные на изменение отображённого параметра, и убедитесь, что его изменение не производится;

  • - нажмите кнопку «Доступ», после чего выполните действия, направленные на изменение отображённого параметра, и убедитесь, что его изменение производится;

  • - установите исходный раздел меню.

Тепловычислитель, не удовлетворяющий указанным требованиям, к дальнейшему проведению поверки не допускается.

  • 6.3 Идентификация программного обеспечения

Убедитесь в том, что идентификационные данные (наименование, номер версии и контрольная сумма исполняемого кода метрологически значимой части) программного обеспечения соответствуют данным, указанным в описании типа и в паспорте тепловычислителя.

Идентификационные данные отображаются на индикаторе тепловычислителя (пункт «Сервисные функции» раздела «Использование по назначению» руководства по эксплуатации) и на компьютере (с использованием программного обеспечения «ТВ7 Поверка») по рисунку 3.

Рисунок 3 - Идентификация программного обеспечения

Тепловычислитель, не удовлетворяющий указанным требованиям, к дальнейшему проведению поверки не допускается.

  • 6.4 Определение метрологических характеристик

Определение метрологических характеристик производится в соответствии с инструкцией по пользованию программы «ТВ7 Поверка». По окончании поверки представляется протокол с указанием соответствия (или несоответствия, путём перечёркивания) значений измеренных величин диапазонам допустимых показаний.

В приложениях к настоящей методике поверки приведена справочная информация:

  • - значения сигналов, воспроизводимых стендом при проведении поверки на каждом этапе выполнения операции (приложение 1);

  • - диапазоны допустимых показаний тепловычислителя (приложение 2);

  • - перечень величин, представляемых в протоколе для каждой модели тепловычислителя (приложение 3);

  • - параметры поверочной базы тепловычислителя, определяющие его метрологические характеристики (приложение 4).

Примечания

  • 1 Если значения, полученные при однократном измерении, не соответствуют диапазонам допустимых показаний, то проверка на данном этапе должна быть повторена. В этом случае общее число измерений на данном этапе должно быть равно трём, при этом два из трёх результатов измерений должны лежать в пределах диапазонов допустимых показаний, и среднее арифметическое значение трёх результатов должно лежать в пределах диапазонов допустимых показаний. Данный алгоритм выполняется автоматически ПО «ТВ7 Поверка».

  • 2 В случае несоответствия поверку на последующих этапах не проводят. По согласованию с пользователем тепловычислителя допускается выполнение калибровки тепловычислителя, после чего операция поверки должна быть повторена на всех этапах.

Тепловычислитель считается прошедшим поверку с положительными результатами, если в протоколе поверки отсутствуют перечёркнутые (не соответствующие диапазонам допустимых показаний) значения величин.

7 Оформление результатов поверки
  • 7.1 Результаты поверки оформляют протоколом поверки по п. 6.4.

  • 7.2 При положительных результатах поверки выдают свидетельство о поверке установленной формы или вносят в паспорт тепловычислителя соответствующую запись о поверке, содержащую данные о контрольной сумме калибровок. Знак поверки наносят на свидетельство

или в паспорт тепловычислителя, а также на специальную мастику, расположенную в чашечке винта крепления по рисунку 4.

Оттиск клейма поверителя

а)исполнение 2

б)исполнение М

Место для пломбирования инспектором

в)исполнения 2 и М

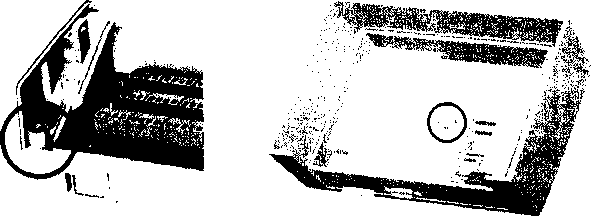

Рисунок 4 - Схема пломбировки тепловычислителя

  • 7.3 Тепловычислитель с отрицательными результатами поверки к выпуску и применению не допускается. При этом выдают свидетельство о непригодности тепловычислителя к применению установленной формы.

Приложение 1

Этапы выполнения операции поверки «Определение метрологических характеристик» и значения сигналов, воспроизводимых стендом СКС6

Номер этапа выполняемой операции

Значение сигнала

Мера R, Ом

Мера N0, имп.

Меры Ю... 13, мА

1

125,8

16

-

2

141,2

16

-

3

-

-

5

4

-

-

20

Приложение 2

Диапазоны допустимых показаний

Величина

Диапазон допустимых показаний

этап 1

этап 2

П

(66,539-66,739) °C

(106,341 - 106,541) °C

t2

(64,539-64,739) °C

(104,341 - 104,541) °C

t3

(65,539-65,739) °C

(105,341 - 105,541) °C

tH

(65,539-65,739) °C

(105,341 - 105,541) °C

dt

(1,969-2,031) °C

VI, V2, V3, ДП

32м3

Ml

(31,327-31,389)т

(30,501 - 30,563) т

М2

(31,362-31,424) т

(30,548-30,610) т

М3

(31,344-31,406) т

(30,524-30,586) т

Qtb

модели TB7-01/-04.1/-05M

(0,2589 - 0,2667) ГДж

(0,2534-0,2612) ГДж

модели TB7-01M/-04,1M/-O3/-O3M/-

04/-04M/-05M

(8,8573 - 8,9087) ГДж

(13,7285 - 13,7889) ГДж

Q.2

(0,2589-0,2667) ГДж

(0,2534-0,2612) ГДж

QrBC

(8,5984- 8,6420) ГДж

(13,4751 - 13,5277) ГДж

Величина

Диапазон допустимых показаний

этап 3

этап 4

Р1,Р2, РЗ

(0,0984-0,1016) МПа

(1,5984- 1,6016) МПа

Приложение 3

Перечень величин, представляемых в протоколе

Величина

Модель

TB7-01

/-01М

TB7-04.

/-04.1М

TB7-03/-03M

TB7-0^

1/-04M

TB7-05M

TB1

TB2

TB1

TB2

TB1

TB2

TB1

TB2

TB1

TB2

TB3

tl,t2

+

+

+

+

+

+

+

+

+

t3

-/+

-/+

+

+

+

+

+

-

-

dt

+

+

+

+

+

+

+

+

+

Pl, P2

-

+

-

-

+

+

+

+

+

P3

-

+

-

-

+

-/+

+

-

-

VI

+

+

+

+

+

+

+

+

+

+

+

V2

+

+

+

+

+

+

+

+

+

V3

+

+

+

+

+

+

+

-

-

Ml

+

+

+

+

+

+

+

+

+

М2

+

+

+

+

+

+

+

+

+

М3

-/+

-/+

+

+

+

+

+

-

-

Qtb

+

+

+

+

+

+

+

+

+

Ql2

+

+

+

+

+

+

+

+

+

Qtbc

-/+

-

-/+

+

+

+

+

+

-

-

tH

-/+

-

-/+

-/+

-/+

-/+

-/+

+

-

-

ДП

+

+

+

+

+

Знак «+» - есть показания величины. Знак «-» - нет показаний величины.

Приложение 4

Параметры поверочной базы

Обозначение параметра

Комментарий

ФРТ

Формула расчета тепла

Qtb = Q12 = Ml-(hl-h2) - модели ТВ7-01/-04.1 и ТВ7-05М (тепловые вводы 2 и 3) Qtb = Q12 + Qtbc = Ml-(hl-h2) + М3-(h3-hx) - модели TB7-01M/-04.1M/-03/-03M/-04/-04M и TB7-05M (тепловой ввод 1)

ВИ

Вес импульса, равный 2000 л

XT

НСХ термометра 100П

Значение температурного коэффициента а = 0,00391 °C'1

Пг

Поправка на сопротивление термометра при 0 °C, равная плюс 1 и минус 1 °C для температур tl и t2 соответственно

nw

Поправка на отношение сопротивлений термометра при 100 и 0 °C, равная нулю для температур tl и t2

Рв

Верхний предел измерений давления,

равный 1,6 МПа-модели ТВ7-04.1/-04.1М/-04/-04М/-05М

рд

Договорное значение абсолютного давления, равное 0,6 МПа

tx

Договорное значение температуры холодной воды, равное 0 °C - модели ТВ7-01М/-04.1М/-03/-03М/-04/-04М/-05М

Рх

Договорное значение давления холодной воды,

равное 0,6 МПа - модели ТВ7-01М/-04.1М/-03/-03М/-04/-04М/-05М

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

Номер докум.

Вход, номер сопровод. докум. и дата

Подп.

Дата

Измен.

Замен.

Нов.

Аннул.
