ИНСТРУКЦИЯ

Газоанализаторы ХМТС

Методика поверки г. Москва 2012 г.

Настоящая методика распространяется на газоанализаторы ХМТС (далее - анализаторы) фирмы "GE Sensing ЕМЕА", Ирландия, и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 1 год.

1.1 При проведении поверки выполняют операции, указанные в таблице 1 Таблица 1

1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.

2.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2

2.2 Допускается применение других средств поверки, не указанных в таблице 2, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью.

• 2.3 Все средства поверки должны иметь действующие свидетельства о поверке или аттестации, газовые смеси в баллонах под давлением - действующие паспорта.

• 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией.

• 3.2 При монтаже и работе с приборами должны соблюдаться требования "Правил технической эксплуатации электроустановок" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденные органами Госэнергонадзора.

• 3.3 При работе с газовыми смесями в баллонах под давлением должны соблюдаться "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденные Госгортехнадзором.

• 4.1 При проведении поверки соблюдают следующие условия:

• - диапазон температуры окружающего воздуха, °C:               от 15 до 25;

• - диапазон относительной влажности окружающего воздуха, %    от 30 до 80;

• - диапазон атмосферного давления, кПа:                       от 84,0 до 106,7.

• 5.1 Подготовить поверяемые газоанализаторы к работе в соответствии с требованиями руководства по эксплуатации (далее - РЭ).

• 5.2 Баллоны с газовыми смесями выдержать в помещении, в котором проводят поверку, в течение 24 ч, поверяемые газоанализаторы - в течение 2 ч.

• 5.3 Подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

• 6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие газоанализаторов следующим требованиям:

• - отсутствие внешних повреждений, влияющих на работоспособность;

• - исправность органов управления;

• - маркировка, соответствующая требованиям РЭ;

• - четкость надписей на панелях.

Результаты внешнего осмотра считают положительными, если газоанализаторы соответствует перечисленным требованиям.

• 6.2 Опробование

При включении газоанализаторов проверяют прохождение процедуры автоматической диагностики.

Результаты опробования считают положительными, если по окончании процедуры автоматической диагностики и по истечении времени прогрева газоанализаторы автоматически перешли в режим измерений.

• 6.3 Определение метрологических характеристик

• 6.3.1 Определение основной погрешности

• 6.3.1.1 Основную погрешность измерений определяют с использованием поверочных газовых смесей (ПГС) по табл., подавая их на вход газоанализаторов в последовательности №№ 0-1-2-2-1-0. Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в Приложении А. Номинальные значения объемной доли определяемого компонента в подаваемых ПГС приведены в Приложении Б.

• 6.3.1.3 При приготовлении поверочных газовых смесей с помощью генераторов типа ГГС-ОЗ-ОЗ измерения выполняют в следующей последовательности:

• - собирают газовую систему, схема которой изображена на рисунке Приложения Г;

• - в соответствии с Руководством по эксплуатации генератора ГГС-ОЗ-ОЗ ШДЕК.418313.001 РЭ приготавливают ПГС с номинальным значением содержания определяемого компонента, указанным в Приложении Б. В качестве газа-разбавителя используют нулевой воздух или азот по п.2.1. Расход ПГС на выходе генератора ГГС-ОЗ-ОЗ устанавливают не менее 1,0 дм³/мин.

• 6.3.1.4 Значение основной приведенной погрешности газоанализаторов (/, %), рассчитывают по формуле


  100 ,

  (1)

где Х_и - измеренное значение объемной доли компонента в ПГС, млн'¹;

X_д - действительное значение объемной доли компонента в ПГС, млн’¹;

X_к - верхний предел диапазона измерений газоанализаторов, для которого нормирована основная приведенная погрешность, млн'¹ (Приложение А).

Результаты проверки считают положительными, если полученные значения основной погрешности газоанализаторов по каждому проверяемому диапазону измерений не превышают пределов допускаемой основной погрешности, указанных в Приложении А.

• 7.1 Протокол поверки составляют по форме, приведенной в приложении В.

• 7.2 При положительных результатах поверки газоанализаторы признают годными к применению и выписывают на них свидетельство о поверке установленной формы согласно ПР 50.2.006-94.

• 7.3 При отрицательных результатах поверки газоанализаторы не допускают к применению и выдают извещение о непригодности с указанием причин установленной формы согласно ПР 50.2.006-94.

  Начальник отдела ФГУП "ВНИИМС"



  Ш.Р. Фаткудинова

Диапазоны измерений объемной доли водорода, диоксид углерода и диоксид серы, пределы допускаемой основной погрешности газоанализаторов ХМТС.

Таблица А.1

Перечень ПГС, используемых при поверке газоанализаторов ХМТС

Таблица Б. 1

Примечание:

При поверке газоанализаторов с диапазонами измерений, отличающихся от указанных в Приложении Б, следует применять ГСО ПГС, соответствующие: для ПГС № 1 - (30±10) %, для ПГС № 2 - (90±10) % верхнего предела диапазона измерений. Абсолютная погрешность ПГС не должна превышать 0,5 абсолютной погрешности в поверяемом диапазоне измерений.

При использовании генератора-разбавителя типа ГГС-ОЗ-ОЗ прибор подключают в соответствии со схемой, представленной в приложении Г.

Форма протокола поверки газоанализаторов ХМТС

Заводской номер__________________________________________________________

Принадлежит_________________________________________________________

Дата поверки___

Условия поверки.

температура окружающего воздуха___________________________________________

атмосферное давление______________________________________________________

относительная влажность воздуха______________________________________________

Результаты поверки:

• 1 Результаты внешнего осмотра________________________________________________

• 2 Результаты опробования____________________________________________________

3 Результаты определения метрологических характеристик

3,1 Результаты определения основной погрешности

4 Заключение _________________________________________________________

Поверитель________________________

(подпись)

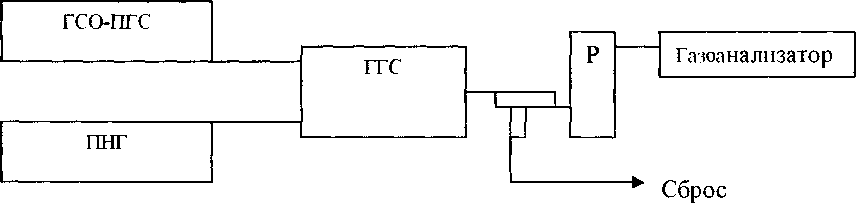

Схема газовых соединений при подаче нулевого воздуха и ПГС на газоанализаторы при проведении поверки

Проверку диапазонов измерений и определение погрешности газоанализаторов определяют путем пропускания через газоанализаторы ГСО-ПГС в последовательности №№ 0-1-2-1-0-2.

При использовании генератора-разбавителя прибор подключают в соответствии со схемой.

ГСО-ПГС - баллон с исходной газовой смесью по п.2.1;

ПНГ - поверочный нулевой газ по п.2.1;

ГГС - генератор газовых смесей по п. 2.1;

Р - ротаметр.

Соединительные газовые линии - фторопластовые трубки.
