Руководство по эксплуатации «Виброметр диагностический "ВАДИМ"» (РЭ 4277-028-00205435-01)

ООО Научно-производственное предприятие «ВиКонт»

Виброметр диагностический

«ВАДИМ»

Руководство по эксплуатации

РЭ 4277-028-00205435-01

Москва

СОДЕРЖАНИЕ

• 1 ОПИСАНИЕ И РАБОТА

  • 1.1  Назначение прибора.

  • 1.2  Состав прибора.

  • 1.3  Технические данные и характеристики прибора.

  • 1.4  Устройство и принцип работы прибора.

  • 1.5 Маркировка прибора.

• 2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ.

  • 2.1  Порядок установки и монтажа прибора.

  • 2.2  Порядок работы с прибором.

  • 2.3  Проведение измерений.

• 3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• 4 ПОВЕРКА ПРИБОРА.

  • 4.1  Проведение поверки прибора.

  • 4.2  Требования безопасности

  • 4.3  Условия поверки

  • 4.4  Внешний осмотр

  • 4.5  Опробование

  • 4.6  Определение параметров.

4.6.1   Определение предела основной приведенной погрешности в рабочем диапазоне амплитуд

прибора, уровней срабатывания сигнализации ("50%" и "80%") на базовой частоте.

• 4.6.2    Определение неравномерности АЧХ (у _i, дБ) прибора в рабочем диапазоне частот.

• 4.6.3   Определение выходного напряжения на головные телефоны.

• 4.6.4   Проверка времени непрерывной работы прибора.

• 4.6.5   Оформление результатов поверки.

• 5 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

• 6 ГАРАНТИИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ

Приложение 1.

Приложение 2.

Руководство по эксплуатации (РЭ) предназначено для ознакомления пользователей (потребителей) с назначением, построением, основными принципами работы, техническими характеристиками, конструкцией составных частей, правилами монтажа, эксплуатации, технического обслуживания и поверки виброметра диагностического "ВАДИМ".

• 1.1. Прибор "ВАДИМ" (далее - прибор) предназначен для диагностики межвальных и других подшипников качения на авиационных двигателях, газотурбинных установках или других машинах при ручной прокрутке их роторов.

Прибор измеряет среднеквадратическое значение виброускорения.

Прибор имеет встроенные фильтры для диагностирования различных типов авиадвигателей.

• 1.2.1. В состав прибора входят:

• •  блок измерения и индикации с аккумуляторами, соединенный кабелем с пьезоэлектрическим вибропреобразователем ВК-315;

• •  зарядное устройство;

• •  головные телефоны типа SBC HL-300 или аналогичные.

Прибор поставляется потребителю в чехле.

Прибор изготавливается и поставляется заказчику по спецификации, в которой указывается тип, количество, исполнение составных частей прибора.

• 1.2.2. Руководство по эксплуатации 4277-028-00205435-01 РЭ

• 1.2.3. Паспорт 4277-028-00205435-01 ПС

• 1.3.1. Диапазоны измерений в СКЗ виброускорения:

а) от 0,05 до 1,0 м/с² в положении переключателя пределов измерений "1:1";

б) от 0,5 до 10,0 м/с² в положении переключателя пределов измерений "1:10";

Нормированные диапазоны измерений:

а) от 0,25 до 1,0 м/с² в положении переключателя пределов измерений "1:1";

б) от 0,5 до 10,0 м/с² в положении переключателя пределов измерений "1:10".

Уровни срабатывания сигнализации (в режиме "NF")-

уровень "50" - на пределе "0,05^1 м/с² составляет 0,35 м/с² ±5% (в СКЗ);

на пределе "0,5^10 м/с² составляет 3,5 м/с² ±5% (в СКЗ).

уровень "80" - на пределе "0,05^1 м/с² составляет 0,57 м/с² ±5% (в СКЗ);

на пределе "0,5^10 м/с² составляет 5,7 м/с² ±5% (в СКЗ).

Примечание: Виброускорение, воздействующее на вибропреобразователь в каждом режиме измерений, не должно превышать 500 м/с² (СКЗ).

• 1.3.2. Выходной сигнал прибора индицируется на линейке из 20 единичных светодиодных индикаторов с дискретностью отсчета 5% от конечного значения диапазона измерения прибора.

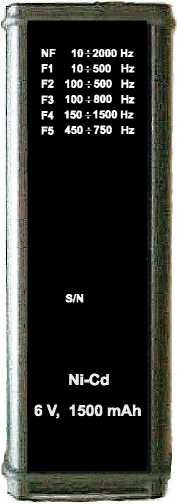

• 1.3.3. Прибор имеет встроенные переключаемые фильтры нижних (ФНЧ) и верхних (ФВЧ) частот с частотами среза, отсчитываемыми по спаду АЧХ до уровня 0,9:

  	Fh	Fb
  F1	10 ± 1	500 ± 50
  F2	100 ± 10	500 ± 50
  F3	100 ± 10	800 ± 80
  F4	150 ± 15	1500 ±150

Затухание каждого фильтра "F₁":"F₄" на среднегеометрических частотах относительно режима без фильтров "NF" должно быть не более 5%, а для фильтра F5 - не более 20 %.

Крутизна спада АЧХ измерительного тракта за полосой пропускания, отсчитываемая от уровня 0,9 не менее 18 дБ/октаву в области нижних и верхних частот.

Прибор имеет встроенный полосовой фильтр "F5" с частотами среза Fн = 450 ±45 Гц и Fb = 750 ± 75Гц по уровню 0,7 относительно уровня на среднегеометрической частоте      и спад АЧХ за пределами полосы пропускания не менее

18 дБ/октаву.

• 1.3.4. Диапазон рабочих частот прибора в режиме «NF» (без фильтров) от 10 до 2000 Гц. Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне (20 : 1500) Гц не более ± 1дБ, спад АЧХ на частотах (10:2000) Гц не более -3 дБ.

• 1.3.5. Пределы основной приведенной погрешности прибора на базовой частоте 160 Гц в режиме "NF" в нормированном диапазоне измерений не более ± 5%:

Пределы дополнительной погрешности прибора, вызванные воздействием повышенной влажности воздуха до (95±3) % при температуре +35°С не более 3%.

• 1.3.6. Пределы дополнительной температурной погрешности прибора не более ± 3 %

при       работе       вибропреобразователя       в       диапазоне       температур

(-40 : +50) °С, а блока измерения и индикации (-30 : +50) °С;

• 1.3.7. Пределы дополнительной погрешности измерения СКЗ сложногармонического сигнала с коэффициентом амплитуды "3" (отношение амплитудного значения к СКЗ) не более 3 % от диапазона измерений.

• 1.3.8. Относительный коэффициент поперечного преобразования вибропреобразователя не более 10 %.

• 1.3.9. Питание прибора осуществляется от пяти аккумуляторов типоразмера "АА" напряжением (6 ±0,5) В.

• 1.3.10. Выходное напряжение на головные телефоны не менее 150 мВ при показаниях индикатора "100%".

• 1.3.11. Время работы прибора до автоматического выключения не менее 3 мин.

• 1.3.12. Время готовности прибора после включения напряжения питания не более 15 сек..

• 1.3.13. Нестабильность показаний прибора за время 0,5 ч не более 1,5%.

• 1.3.14. Габаритные размеры:

• •  блока измерения и индикации 170x60x35 мм.

• •  вибропреобразователя ВК-315 0 20 мм, высота 30 мм

• 1.3.15. Общая масса прибора с защитным чехлом не более 0,5 кг.:

• •  масса блока измерения и индикации - не более 0,4 кг.

• •   масса вибропреобразователя ВК-315 с проводом длиной 1,2 м. не более 0,07 кг.

• 1.3.16. Вибропреобразователь герметичен.

• 1.3.17.   Влияние магнитного поля напряженностью 400   А/м   частотой

50 Гц на прибор не более 0,05 м-c"² .

1.3.18 Прибор в транспортной таре выдерживает без повреждений следующие нагрузки:

• •   воздействие температуры   от (-50±3)°С до (+50±3)°С;

• •  воздействие относительной влажности до (95±3)% при температуре 35°С;

• •   атмосферного давления окружающей среды (1,5-10⁴ + 10,7-10⁴) Па.

• •   воздействие транспортной тряски с ускорением до 30 м/с² при частоте ударов от 80 до 120 в мин. или 15000 ударов в течение двух часов (ГОСТ 22261-82).

• 1.3.19. Срок службы прибора не менее 10 лет.

• 1.3.20. Средняя наработка на отказ не менее 10 000 ч при доверительной вероятности 0,9.

• 1.3.21. Прибор "ВАДИМ" ремонтопригоден.

• 1.3.22. Рабочий диапазон температур прибора:

а) от -30 до +50°С для блока измерения и индикации ;

б) от - 40 до +50 °С для вибропреобразователя.

• 1.3.23. Изменение выходного сигнала при изменении напряжения питания в пределах от 4.5 в до 6.5 В должно быть не более ± 1 %.

• 1.3.24. Уровень собственных шумов прибора должен быть не более 5% от верхнего предела диапазона измерений 0.05: 1.0 м/с².

• 1.4.1. Принцип работы прибора «ВАДИМ» основан на измерении среднеквадратического значения (СКЗ) виброускорений в рабочих диапазонах частот, по которым определятся техническое состояние диагностируемого подшипника.

Измерения на изделии проводятся при плавной ручной прокрутке одного из роторов с частотой 1^3 об/с и во время его «выбега».

• 1.4.2. В качестве первичного преобразователя используется пьезоэлектрический вибропреобразователь ВК-315, выходное напряжение которого пропорционально виброускорению. Это напряжение через соединительный антивибрационный кабель (1^1.5 м) поступает на согласующий усилитель и делитель напряжения, позволяющий выбирать пределы измерения 1,0 м/с² или 10,0 м/с².

Дискретность отсчета показаний на шкале 1,0 м/с² составляет 0,05 м/с², а на шкале 10,0 м/с² составляет 0,5 м/с², т.е. всегда 20 дискретных значений на полную шкалу.

Напряжение с выхода согласующего усилителя в зависимости от положения переключателя полосовых фильтров "F" может подаваться через какой-либо фильтр или непосредственно (без фильтров) "NF" на входы детекторов среднеквадратического и пикового значений, а также на усилитель мощности, который подключен к головным телефонам. Детектор СКЗ подключен к светодиодному индикатору и блоку управления (БУ) компаратором.

Компаратор включает светодиоды предупредительной сигнализации.

С помощью светодиодного индикатора при нажатии кнопки "Контроль напряжения пи-

S

тания"      контролируется напряжение питания. При показаниях светодиодного индикатора

ниже "70 %" предела шкалы, аккумулятор подлежит подзарядке.

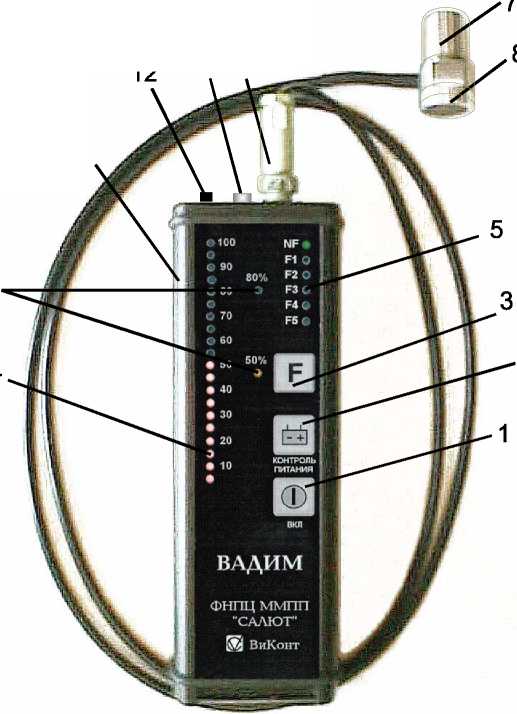

• 1.4.3. Конструктивно прибор «ВАДИМ» выполнен в виде портативного переносного блока, на передней панели которого размещены:

• • клавиша включения прибора «Вкл.» О ;

а

• • клавиша "Контроль напряжения питания"    ;

• • переключатель полосовых фильтров Q;

• • светодиодный индикатор выбранного фильтра (6 положений);

• • светодиодный индикатор уровня виброускорений в м/с²;

• • светодиодные индикаторы уровней "50%" и "80%".

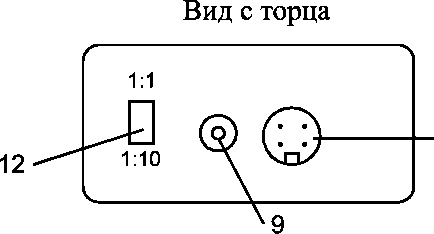

С торцевой стороны прибора установлены:

• • разъемы для подключения вибропреобразователя и зарядного устройства;

• • разъем для подключения головных телефонов;

• • переключатель пределов измерений виброускорений 1,0 м/с²и 10,0 м/с², т.е делитель "1:1" и "1:10" соответственно.

Корпус измерительного блока и соединения с вибропреобразователем обеспечивают необходимую влагозащищенность и термостойкость.

Маркировка наносится непосредственно на сборочных единицах, крышках, лицевых панелях и других доступных местах.

• 1.5.1. Вибропреобразователь имеет маркировку, содержащую:

• - шифр изделия ВК-315;

• - заводской номер.

• 1.5.2. Блок измерения и индикации имеет маркировку, содержащую:

• - шифр прибора "ВАДИМ";

• - заводской номер;

• - товарный знак предприятия - изготовителя;

• - знак утверждения типа средства измерения.

• 1.5.3. Маркировка транспортной тары соответствует ГОСТ 14192-77 и содержит манипуляционные знаки, соответствующие наименованиям «Верх, не кантовать!», «Беречь от влаги», «Осторожно, хрупкое!». Манипуляционные знаки N1 и N3 наносятся в верхнем левом углу на одной из боковых сторон ящика. Способ нанесения маркировки сборочных узлов определяется

p} 4277O028-00205435-01 условиями эксплуатации и указывается в чертежах. Способ нанесения маркировки должен обеспечивать ее сохранность при длительной эксплуатации.

• 1.5.4. Надписи наносятся с помощью трафарета черной несмываемой краской.

• 1.5.5. Маркировка должна быть выполнена ясно, четко и разборчиво.

• 2.1.1. При выполнении работы по установке вибропреобразователя прибора необходимо использовать резьбовую шпильку. Пользоваться поврежденным вибропреобразователем не допускается.

• 2.2.1. Включение прибора в работу составляют более "80 %" предела шкалы. В противном случае следует подключить зарядное устройство и зарядить аккумуляторы. Подключить вибропреобразователь к блоку измерения и индикации.

  Нажав клавишу "Контроль питания"



  , убедитесь в том, что показания индикатора

Установить переключатель пределов измерений ("1:1" или "1:10") в требуемое положение.

Подключить головные телефоны.

Включить измерительный блок, нажав клавишу "Вкл" О .

Клавишей переключателя фильтров □ установить фильтр соответственно диагностируемому типу двигателя или выбрать режим работы без фильтров "NF".

Путем легкого постукивания пальцем по вибропреобразователю убедиться в работоспособности измерительного блока.

Измерения производятся измерительным блоком, снабженным светодиодным индикатором. Установить вибропреобразователь в точке измерений, с помощью резьбовой шпильки или с помощью магнитного держателя. Записать показания светодиодного индикатора при медленной прокрутке ротора с частотой ~ 1   3 об/с. Отметить промигивание или загорание светодиодов

"50 %" и "80 %" на "выбеге" ротора после прекращения его прокрутки.

Для получения достоверных данных рекомендуется проводить измерения два или три раза. Особенное внимание следует обратить на промигивание или постоянное горение светодиодов "50 %" и "80 %". Следует помнить, что измерительный блок автоматически выключается через 3-4 минуты после его включения.

Для проведения повторного цикла измерений необходимо вновь нажать клавишу «Вкл» О . Одновременно с помощью головных телефонов можно прослушивать характерные вибросигналы изделия или его узлов.

По окончании измерений отсоединить кабель вибропреобразователя после автоматического выключения измерительного блока и провести контроль напряжения питания. При необходимости следует подключить зарядное устройство и дозарядить аккумуляторы.

Техническое обслуживание производится с целью обеспечения нормальной работы прибора в течение всего срока его эксплуатации.

• 3.1. Виды и периодичность технического обслуживания прибора:

• •  профилактический осмотр - ежемесячно;

• •  планово-профилактический ремонт - ежегодно в период ремонта оборудования;

• •  периодическая поверка - ежегодно.

• 3.2. Профилактический осмотр включает в себя:

• •  внешний осмотр прибора, соединительных кабелей;

• •   оценку работы прибора.

Все узлы прибора должны быть сухими, без повреждений, закреплены. Кабели должны быть без механических повреждений.

Оценка работоспособности прибора производится визуальным и слуховым контролем по индикаторам и головным телефонам, при легком постукивании по вибропреобразователю.

• 3.3. Планово-профилактический ремонт.

Планово-профилактический ремонт включает в себя:

• •  осмотр и очистку прибора;

• •  выявление и замену неисправных узлов;

• •  проверку метрологических характеристик;

• •  полный разряд и зарядку аккумуляторов.

Очистка узлов прибора производится в зависимости от загрязнения, кистью, тканью или ветошью, смоченной спиртом. Проверка работы узлов прибора производится на стендах. Обнаруженные дефекты должны быть устранены.

• 3.4. Техническое обслуживание прибора производится по мере отказов прибора. Замена неисправных узлов производится на предприятии-изготовителе. Возможные неисправности и методы их устранения приведены в Таблице 1.

Таблица 1

В настоящем разделе изложена методика первичной и периодической поверок прибора, соответствующая требованиям МИ 1873-88 "Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки".

Периодическая поверка производится при эксплуатации прибора один раз в год. Первичная поверка производится при выпуске из производства, а также после текущего или капитального ремонта. Поверка вибропреобразователя и измерительного блока производится совместно.

• 4.1.1. При проведении поверки выполняются операции и применяются средства поверки, указанные в таблице 2.

Таблица 2

Примечание: допускается замена приборов и оборудования, указанных в таблице 2, на аналогичные с соответствующими метрологическими характеристиками. Все средства измерений, применяемые при проверке, имеет действующие свидетельства о поверке.

При проведении поверки средства поверки, а также вспомогательное оборудование имеет защитное заземление.

При проведении поверки соблюдены следующие условия:

• - температура окружающего воздуха от 15 до 25 °С;

• - относительная влажность воздуха от 30 до 80%;

• - атмосферное давление от 84 до 106,7 кПа (от 650 до 800 мм рт.ст.);

При проведении внешнего осмотра проверяются:

• - комплектность и чистота прибора;

• - наличие маркировки;

• - отсутствие повреждений корпуса, соединительных кабелей и соединений;

Поверка прибора производится на поверочной виброустановке (II разряд МИ 2070):

Перед поверкой необходимо произвести опробование. Для опробования необходимо выполнить следующие операции:

• -  собрать схему поверки (рис. 1);

• -  установить вибропреобразователь на столе виброустановки;

• -  включить источник питания и, создавая на виброустановке изменение параметра, опробовать работу прибора.

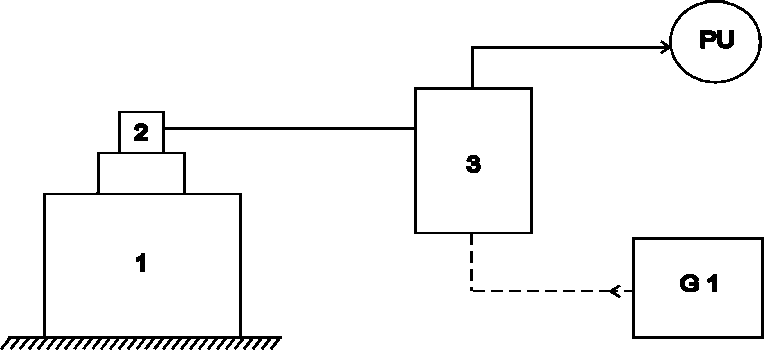

Рис.1

СХЕМА ПОВЕРКИ ПРИБОРА "ВАДИМ"

• 1 -Поверочная виброустановка (II разряд по МИ 2070);

• 2 - Вибропреобразователь ВК-315 в комплекте прибора "ВАДИМ";

• 3 - Блок измерения и индикации прибора "ВАДИМ";

• 4.6.1 Определение преДела основной приведенной погрешности в рабочем Диапазоне амплитуД прибора, уровней срабатывания сигнализации ("50% " и "80%") на базовой частоте.

Определение указанных параметров проводить следующим образом:

Вибропреобразователь установить на вибростоле поверочной вибрационной установки с помощью шпильки так, чтобы направление чувствительности вибропреобразователя совпадало с направлением вибрации (рабочее положение). Переключатель фильтров установить в положение "NF". Вибропреобразователь подвергнуть воздействию вибрации на частоте (160 ± 1) Гц.

Плавно изменяя воспроизводимое поверочной виброустановкой ускорение Апов., добиваться зажигания соответствующего светодиода шкалы прибора для диапазонов (0,05^1,0) м/с² и (0,5^ 10,0) м/с² и заносить в таблицу 3 уровень А_повл , заданный на поверочной виброустановке.

Таблица 3.

Для каждого результата измерений рассчитать значение приведенной погрешности в процентах по формуле

3aAi= ^А' ^АПЖЛ -100, (%)                                 (4.1)

^АК

где А{ -СКЗ виброускорения в i-той точке измеренное прибором, м/с²;

А_поВд - СКЗ виброускорения в i-той точке измерений, воспроизводимого поверочной виброустановкой, м/с²

Ак   - СКЗ виброускорения, соответствующего конечному значению диапазона из

мерения прибора, м/с².

Рассчитать предел приведенной погрешности прибора 5₀, (%) по формуле

3₀ = 1Дл/3 _А  + 3 ,                            (4.2)

где: 5_{ai max} - максимальное значение 5_aA_i , %;

3пов.- погрешность задания виброускорения поверочной виброустановкой, (%).

При воспроизведении на поверочной виброустановке уровней ускорений 0,35 м/с² ±5% и 3,5 м/с² ± 5% (в СКЗ) в диапазонах 0,05: 1,0 м/с² и 0,5^10,0 м/с² соответственно должны засветиться индикаторы сигнализации "50%", а при воспроизведении уровней ускорений 0,57 м/с² ± 5% и 5,7 м/с² ± 5% в СКЗ - должен засветиться индикатор сигнализации "80 %" т.е. допускается включение светодиодов при показаниях прибора: 0,35 или 0,4 м/с² для уровня "50%"; 0,55 или 0,6 м/с² для уровня "80%".

• 4.6.2 Определение неравномерности АЧХ (Yi, ДБ) прибора в рабочем Диапазоне

частот.

• 4.6.2.1. Определение неравномерности АЧХ (y_it дБ) прибора в режиме работы без фильтров (“NF”).

Вибропреобразователь закрепить на вибростоле поверочной вибрационной установки с помощью шпильки в рабочем положении. В режиме "NF", изменяя частоту в соответствии со значениями, указанными в таблице 4, поддерживая свечение индикатора прибора, соответствующих значений A_i=0,7 м/с² и A_i=7,0 м/с², вносить в таблицу 4 соответствующие значения ускорений, воспроизводимые на поверочной виброустановке А_повд, как в диапазоне (0,05^1,0) м/с², так и в диапазоне (0,5^10,0) м/с ².

Таблица 4.

Режим “NF” - без полосовых фильтров.

Неравномерность амплитудно-частотной характеристики (y_i) в режиме "NF" (дБ), определить по формуле

А

Y. = -20 • lg АЦ             (4.3)

-ZT-пов./

где А160   - СКЗ виброускорения воспроизводимого поверочной виброустановкой на

базовой частоте 160 Гц, м/с²;

А_пов.{ - СКЗ виброускорения, воспроизводимого поверочной виброустановкой на i-ых частотах, м/с².

• 4.6.2.2. Проверка неравномерности АЧХ прибора в режиме работы с полосовыми фильтрами "F1"+ "F5".

Для каждого из встроенных полосовых фильтров "F1"^"F4" следует определить нижнюю и верхнюю граничные частоты по уровню 0,9 относительно уровня на среднегеометрической (базовой) частоте полосы пропускания, неравномерность АЧХ в полосе пропускания, значение предела приведенной погрешности на среднегеометрической частоте фильтра, а также крутизну спада АЧХ в нижне- и верхнечастотных областях. Допускается использовать для этих целей в качестве источника входного сигнала как вибропреобразователь, установленный на вибростоле поверочной вибрационной установки, так и генератор синусоидальных сигналов в зависимости от возможностей виброустановки по уровню воспроизводимых ускорений.

Вибропреобразователь закрепить на вибростоле поверочной вибрационной установки. На измерительном блоке прибора установить режим работы с полосовым фильтром "F1".

На поверочной виброустановке задать значение ускорения на частоте, соответствующей среднегеометрической        (базовой)        частоте        исследуемого        фильтра

7,0 м/с² (СКЗ) в диапазоне (0,5^10,0) м/с² прибора. Значения ускорений, воспроизведенные при этом на поверочной вибрационной установке, занести в таблицу 5.

Плавно изменяя в сторону уменьшения от базовой частоты (в пределах полосы пропускания фильтра) частоту колебаний вибростола поверочной вибрационной установки, и поддерживая постоянным значение ускорения 7,0 м/с², индицируемое прибором в диапазоне (0,5:10,0) м/с², регистрировать в таблице значения ускорений, развиваемых на этих частотах поверочной установкой.

Частота, при которой значение воспроизводимого поверочной виброустановкой ускорения (А_повл) будет равно 1,1 от значения ускорения, воспроизведенного виброустановкой, и зарегистрированного на базовой частоте (А_пов._баз.) - есть нижняя граничная частота (F_B). Значение F_н занести в таблицу.

Задать частоту колебаний равную Fj/2, измерить и зарегистрировать ускорение на поверочной виброустановке при показании исследуемого прибора, равном 7,0 м/с² (СКЗ).

Плавно изменяя в сторону увеличения от базовой частоты (в пределах полосы пропускания фильтра) частоту колебаний вибростола поверочной виброустановки, и поддерживая постоянным значение ускорения 7,0 м/с², индицируемое прибором в диапазоне (0,5: 10,0) м/с², регистрировать в таблице значения ускорений, развиваемых на этих частотах поверочной установкой.

Частота, при которой значение воспроизводимого виброустановкой ускорения будет равно 1,1 от значения ускорения, воспроизведенного виброустановкой, и зарегистрированного на базовой частоте, будет верхней граничной частотой (F_B).

Задать частоту колебаний равную 2F_b, измерить и зарегистрировать ускорение на поверочной виброустановке при показании исследуемого прибора равном 7,0 м/с² (СКЗ).

В полосе пропускания фильтра должно быть зарегистрировано кроме базовой еще 3-4 частотных точки, результаты измерений на которых также заносятся в таблицу.

Рассчитать значения коэффициентов неравномерности АЧХ фильтра (yi ) для частот в пределах от 1/2 F_н до 2F_B относительно уровня на базовой, значения крутизны спадов АЧХ фильтра на нижней и верхней границах по формуле и значения затухания для фильтров у_зат.

Неравномерность АЧХ в режимах "F1":"F5" определить по формуле:

где Апов.баз - СКЗ виброускорения, воспроизводимое поверочной виброустановкой на базовой частоте фильтра, м/с²;

А_пов.;      - СКЗ виброускорения, воспроизводимое поверочной установкой на i-ых

частотах колебаний, м/с².

Апов.баз (“NF”)- СКЗ виброускорения , воспроизводимое поверочной установкой на базовой (Б_баз.) частоте фильтра при измерении в режиме “NF”, м/с².

Крутизну спада амплитудно-частотной характеристики Q фильтров, (дБ) определить по формуле:

где: Y_fe ,Y_fe/2 ,Y₂fB ,Y_ft - неравномерность АЧХ в f_H, 1/2f_H, fB, 2fB.

Повторить операции, указанные выше, при ускорении 0,7 м/с² (СКЗ) на диапазоне (0,05:1,0) м/с².

При определении характеристик фильтров "F2", "F3" и "F4" следует повторить операции, описанные выше для фильтра "F1".

Определение характеристик фильтра "F5".

Плавно изменяя частоту колебаний вибростола поверочной виброустановки поддерживают постоянное значение ускорения 7,0 м/с² (СКЗ) по индикатору исследуемого прибора, находят среднегеометрическую (базовую) частоту полосы пропускания (по минимуму воспроизводимого ускорения) и рассчитывают значение коэффициента затухания по результатам измерения ускорения на поверочной установке при поддержании индикации на приборе 7,0 м/с² (СКЗ) в режимах “NF” и "F5".

Затем определяют границы частотной полосы фильтра (F_H и F_B) по уровню 0,7 относительно уровня на базовой частоте полосы и крутизну спадов нижне- и верхнечастотных участков фильтра "F5" (также как описано для фильтров "F1"^"F4"). Кроме того и для фильтра "F5" целесообразно определить частоты на которых спад равен 0,9 относительно уровня на базовой частоте фильтра "F5".

Примечание: При определении уровня 0,7 на спаДах АЧХ фильтра "F5" на виброустановке должно воспроизводиться ускорение в 1,3 раза большее, чем на центральной частоте полосы фильтра.

Таблица 5.

В некоторых случаях, возникающих при ограниченных возможностях поверочной вибрационной установки по воспроизводимому ускорению и т.д., определение неравномерности АЧХ прибора возможно с генератором синусоидального сигнала с соответствующим частотным и амплитудным диапазоном, подключаемым к входу прибора через эквивалент вибропреобразователя (С=1000 пф ± 10%).

В этом случае на измерительном блоке поддерживается постоянная индикация эквивалентного уровня ускорения, например 7,0 м/с² при разных частотах выходного сигнала генератора, определяемых по отсчетному устройству генератора или параллельно подключенному частотомеру, и соответственно разных выходных напряжениях генератора, измеряемых с помощью параллельно подключенного вольтметра.

Алгоритм снятия АЧХ изложен выше. Расчеты осуществляются по формулам 4.3- 4.5. Вместо соответствующих значений ускорений должны использоваться значения выходных напряжений генератора. Таблицы результатов измерений и расчетов могут иметь ту же форму, только с измененными обозначениями.

Возможен также вариант комбинированный: на базовых частотах фильтров используется вибропреобразователь с поверочной виброустановкой, а на остальных частотах - генератор.

Вольтметр универсальный В7-27А в режиме измерения подключается вместо головных телефонов в разъем «Наушники». Показания вольтметра должны находиться в пределах от 150 до 250 мВ при предельных значениях измеряемых ускорений (1,0 м/с² 10,0 м/с²) на базовой частоте 160 Гц.

Время непрерывной работы прибора после включения должно находиться в пределах 3^4 минут.

Положительные результаты поверки заносятся в формуляр и оформляются свидетельством о поверке.

Прибор, не удовлетворяющий требованиям настоящего РЭ методики, к выпуску или применению не допускается. На него выдается извещение о непригодности с указанием причин.

• 5.1. Транспортирование и хранение прибора проводиться в соответствии с разделом 6 ГОСТ 12997. Условия хранения по ГОСТ 15150 группа 1.

• 5.2. Транспортирование прибора выполняться железнодорожным, автомобильным, водным или воздушным транспортами на любое расстояние без ограничения скорости и высоты для воздушного транспорта при температуре от (-50±3) до (+50±3) °С.

• 5.3. Прибор храниться в упаковке поставщика в капитальном отапливаемом хранилище при температуре окружающей среды от +5 до +40 °С с относительной влажностью воздуха до 98 % при температуре 35 °С, при условии защиты от непосредственного попадания влаги и при отсутствии в воздухе паров кислот, щелочей и других агрессивных примесей (условия 1 по ГОСТ 15150).

• 5.4. Срок хранения в указанных выше условиях с аккумуляторами определяется сроком хранения аккумуляторов.

Срок хранения прибора без аккумуляторов - 10 лет.

Несмотря на простое управление, не следует начинать работу с прибором "ВАДИМ", не ознакомившись предварительно с “Руководством по эксплуатации”.

Не допускайте прямого попадания воды и грязи в разъемы прибора.

Любая несанкционированная попытка вскрытия прибора "ВАДИМ", а также нарушение правил эксплуатации

влекут за собой прекращение гарантийных обязательств!

При возникновении нештатной ситуации в работе прибора, а также при необходимости ремонта прибора, просим обращаться на предприятие-изготовитель НПП “ВиКонт”:

тел. (495) 955-2527 факс (495) 955-2786

E-mail: vicont@aha.ru

Интернет: www.vicont.ru

адрес для переписки: 115191, Москва, а/я 65.

ГАРАНТИЙНЫЙ СРОК ЭКСПЛУАТАЦИИ - 12 МЕСЯЦЕВ со дня ввода в эксплуатацию.

ГАРАНТИЙНЫЙ СРОК ХРАНЕНИЯ - 6 МЕСЯЦЕВ со дня изготовления

ПЕРЕЧЕНЬ ССЫЛОЧНЫХ ДОКУМЕНТОВ

Перечень средств измерений и испытательного оборудования, рекомендуемых для проведения испытаний.

Примечания:

1. Допускается замена средств измерений другими, обеспечивающими необходимую точность измерений.

2. Все средства измерений поверены в соответствии с Пр 50.2.006, а нестандартизирован-ные средства измерений - откалиброваны.

Общий вид прибора «ВАДИМ»

Передняя панель прибора

9 10

6

• 1 - кнопка "Вкл."

• 2 - кнопка "Контроль питания"

• 3 - кнопка "Выбор типа фильтра "F"

• 4 - светодиодный индикатор уровня вибра

ции (СКЗ)

• 5 - индикатор выбора фильтра

• 6 - корпус прибора

• 7 - вибропреобразователь

• 8 - магнитный держатель

• 9 - разъем головных телефонов

• 10 -разъем вибродатчика и зарядного устройства.

• 11 - пиковые индикаторы уровня

"50%" и "80 %"

• 12 - переключатель 1:1 и 1:10.
