Методика поверки «ГСИ. Резервуары стальные вертикальные теплоизолированные» (МП 0462-7-2016)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

«09» «сентября» 2016 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЯ

Казань 2016 г.

Предисловие

3 ВВЕДЕНА ВПЕРВЫЕ

ЛИСТОВ: 28

Настоящий нормативный документ не может быть полностью или частично воспроизведен, тиражирован и (или) распространен без разрешения ФГУП «ВНИИР»

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Тел/факс +7(843)272-61-26; +7(843)272-62-75

E-mail: nio7@vniir.org

Стр.

• 1 Область применения

• 2 Нормативные ссылки

• 3 Термины и определения

• 4 Метод поверки

• 5 Технические требования

  • 5.1 Требования к погрешности измерений параметров резервуара

  • 5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки

• 6 Требования к организации проведения поверки

• 7 Требования к квалификации поверителей и требования безопасности

• 8 Условия поверки

• 9 Подготовка к поверке

• 10 Операции поверки

• 11 Проведение поверки резервуара

  • 11.1 Внешний осмотр

  • 11.2 Определение внутренних диаметров поясов резервуара

  • 11.3 Измерения высот поясов резервуара

  • 11.4 Определение параметров «мертвой» полости резервуара

    • 11.4.1 Измерение объема неровностей днища

    • 11.4.2 Измерение высоты «мертвой» полости

    • 11.4.3 Измерение координаты точки касания днища грузом рулетки

  • 11.5 Измерения базовой высоты резервуара

  • 11.6 Определение объемов внутренних деталей

• 12 Обработка результатов измерений и составление градуировочной таблицы

  • 12.1 Обработка результатов измерений

  • 12.2 Составление градуировочной таблицы резервуара

• 13 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Д.1 Определение внутренних диаметров поясов резервуара

Д.2 Измерения высот поясов резервуара

Д.З Вычисление вместимости «мертвой» полости

Д.4 Вычисление посантиметровой вместимости 1-го пояса резервуара

БИБЛИОГРАФИЯ

Государственная система обеспечения единства измерений

Резервуары стальные вертикальные теплоизолированные. Методика поверки МП 0462-7-2016

ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным зазорам и минимальным воспламеняющим токам;

ОСТ 39-107-80 Система стандартов безопасности труда нефтяной промышленности.

3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

• 3.1 резервуар стальной вертикальный теплоизолированный: Стационарная мера вместимости, наружная поверхность которой покрыта слоем теплоизоляции, с индивидуальной градуировочной таблицей, предназначенная для хранения и измерения объема и массы нефтепродукта совместно со средствами измерений уровня, плотности и температуры.

• 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 С°.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефтепродукта в нем.

• 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

• 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен нефтепродуктом до определенного уровня.

• 3.5 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

• 3.6 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

• 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефтепродукта в резервуаре.

• 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

• 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

3.12 геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

4 МЕТОД ПОВЕРКИ

• 4.1 Поверку резервуара проводят геометрическим методом.

  • 4.1.1 При поверке резервуара вместимость первого пояса резервуара определяют по результатам измерений внутреннего диаметра с применением электронного тахеометра и высоты первого пояса.

  • 4.1.2 Вместимость вышестоящих поясов определяют по результатам измерений радиальных отклонений образующих от вертикали и их высот

• 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

  • 5.1 Требования к погрешности измерений параметров резервуара

5.1.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 1.

Таблица 1

• 5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений относительная погрешность определения вместимости (градуировочной таблицы) резервуаров не превышает: ± 0,10 %.

• 5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки

  • 5.2.1 При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

    • 5.2.1.1 Рулетку измерительную 2-го класса точности с диапазоном измерений от О до 20 м по ГОСТ 7502.

    • 5.2.1.2 Рулетку измерительную 2-го класса точности с грузом диапазоном измерений от 0 до 30 м по ГОСТ 7502.

    • 5.2.1.3 Линейку измерительную металлическую с диапазоном от 0 до 500 мм, от 0 до 1000 мм по ГОСТ 427.

    • 5.2.1.4 Тахеометр электронный типа Leica TS60 I, с пределами средней квадратичной погрешности измерений расстояний (СКО) одним приемом: ± (0,2+0,5х10'⁶ L) мм, диапазоном измерений расстояний в безотражательном режиме от 1,5 до 3000 м по [1].

    • 5.2.1.5 Термометр с ценой деления 0,1 °C и диапазоном измерений от 0 до плюс 50 °C по ГОСТ 28498.

    • 5.2.1.6 Анализатор-течеискатель типа АНТ-ЗМ по [2].

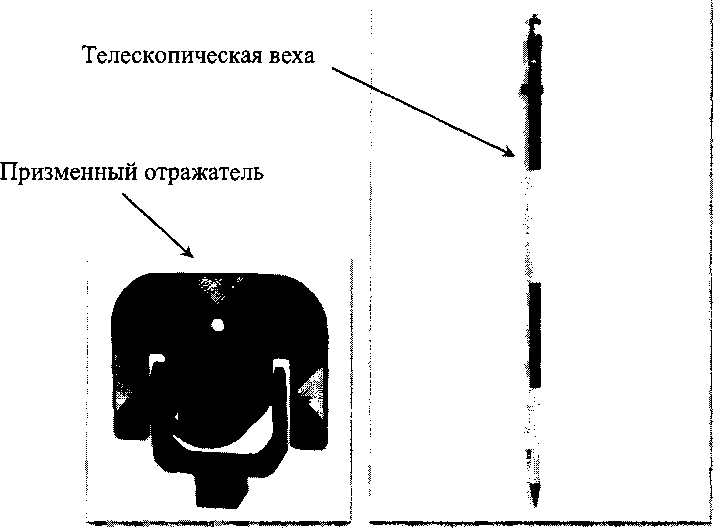

    • 5.2.1.7 Веха телескопическая с призменным отражателем.

  • 5.2.2 Вспомогательные средства поверки: мел, шпатель, щетки (металлические), микрокалькулятор.

  • 5.2.3 Рабочие эталоны должны быть аттестованы.

  • 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики.

6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

• 6.1 Поверку резервуаров осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица.

• 6.2 Устанавливают следующие виды поверок резервуара:

• - первичную, которую проводят после строительства резервуара или капитального ремонта - перед вводом его в эксплуатацию;

• - периодическую, которую проводят по истечению срока действия градуировочной таблицы и при внесении в резервуар конструктивных изменений, влияющих на его вместимость;

• - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

Первичную поверку резервуаров проводят после их гидравлических испытаний.

7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 7.1 Поверку резервуара проводит физическое лицо, аттестованное в качестве поверителя и в области промышленной безопасности в соответствии с РД-03-20 [3], утвержденным приказом Ростехнадзора от 29.01.2007 № 37.

• 7.2 Измерения параметров при поверке резервуара проводит группа лиц, включая поверителя организации, указанной в 6.1, и не менее двух специалистов, прошедших курсы повышения квалификации и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с РД-03-20.

• 7.3 К поверке резервуара допускают лиц, изучивших настоящую рекомендацию, техническую документацию на резервуар и его конструкцию, средства поверки и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004, по промышленной безопасности в соответствии с РД-03-20.

• 7.4 Лица, проводящие поверку резервуара, используют спецодежду - костюмы по ГОСТ Р 12.4.290, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010.

• 7.5 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором АНТ-ЗМ вблизи и внутри резервуара на высоте 2000 мм, не должна превышать 300 мг/м³ - по ГОСТ 12.1.005-88.

• 7.6 Измерения параметров резервуара во время грозы категорически запрещены.

• 7.7 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащищенном исполнении.

• 7.8 Перед началом поверки резервуара проверяют исправность:

• - лестниц с поручнями и подножками;

- помостов с ограждениями.

• 7.9 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

• 7.10 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

8 УСЛОВИЯ ПОВЕРКИ

• 8.1 При поверке соблюдают следующие условия:

  • 8.1.1 Измерения параметров резервуара проводят изнутри его.

  • 8.1.2 Для проведения измерений параметров резервуара его освобождают от остатков нефтепродукта, зачищают, пропаривают (при необходимости), промывают и вентилируют.

  • 8.1.3 Температура окружающего воздуха и воздуха внутри резервуара (20 ± 15)°С.

  • 8.1.4 При проведении периодической поверке допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.7 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами её измерений в предыдущей поверке составляет не более 0,1 %.

9 ПОДГОТОВКА К ПОВЕРКЕ

• 9.1 При подготовке к поверке проводят следующие работы:

  • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства поверки.

  • 9.1.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

  • 9.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр , проводят необходимые операции подготовки к работе, в соответствии с руководством по эксплуатации. Для удобства выполнения измерений рекомендуемая высота установки: 1650- 1750 мм от днища резервуара до визирной линии тахеометра.

  • 9.1.4 Определяют центр днища резервуара в следующей последовательности.

• 1) формируют первую образующую на стенке резервуара, для этого наносят вертикальную отметку 1 мелом на пересечении днища и цилиндрической части стенки (рис. А.2);

• 2) начало рулетки (левый конец) совмещают с вертикальной отметкой 1;

• 3) укладывают рулетку на днище резервуара до противоположной стороны резервуара;

• 4) конец рулетки (правый конец) совмещают до пересечения днища и цилиндрической части стенки;

• 5) при неподвижном положении начала рулетки (отметка 1) правый конец перемещают вокруг отметки 1, добиваясь максимального значения показания на правом конце и фиксируют отметку 5 на противоположной стороне;

• 6) размечают мелом отметку 00 на середине уложенной ленты.

• 7) устанавливают тахеометр на отметке 00¹ и направляют лазерный указатель на отметку 1;

• 8) поворачивают зрительную трубу на 45° по часовой стрелке от отметки 1 и фиксируют отметку 2 на стенке;

• 9) проведя аналогичные операции по перечислению 2)-5) размечают мелом отметку 00²;

• 10) поворачивают зрительную трубу на 45° по часовой стрелке относительной отметки 2 и фиксируют отметку 3 на стенке;

• 11) проведя аналогичные операции по перечислению 2)-5) размечают мелом отметки 00¹.. ,00⁵;

• 12) соединяют отметки между собой и размечают середину днища (отметка 00), как середину многоугольника.

• 9.1.5 Проводят высотную привязку установки тахеометра, для этого:

а) устанавливают тахеометр над центром днища в т. 00, контроль положения осуществляют с применением оптического центрира тахеометра;

б) тахеометр горизонтируют, с помощью триггеров в соответствии с его технической документацией. Выбирают режим измерений тахеометра HD-h-HZ и устанавливают значения:

• - «0» - горизонтального угла Hz;

• - измеряют рулеткой с грузом высоту установки тахеометра Н_инстр, мм;

• - измеряют измерительной рулеткой с грузом высоту установки призменного отражателя Н_призм,ыы;

• - вводят значение Н_инстр + Н_призм с обратным знаком в меню настроек как высоту установки тахеометра;

в) устанавливают веху с призменным отражателем по 5.2.1.7 на первой образующей, определенной по 8.1.4, в месте пересечения цилиндрической стенки и днища резервуара. Контроль вертикального положения вехи ведут по круговому уровню вехи;

г) направляют визир оптической трубы тахеометра (далее - визир тахеометра) в центр призмы и измеряют расстояние ih, мм;

д) вводят (в ПО тахеометра) измеренное значение с обратным знаком ih в меню настройки установок, как параметр высоту установки призмы. Повторно снимая показания, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz=0; h=0.

е) в ПО формируют файл записи данных измерений.

• 13) высоту превышения призмы ih, мм, вносят в протокол поверки (таблица Б.2 приложение Б).

10 ОПЕРАЦИИ ПОВЕРКИ

• 10.1 При проведении поверки резервуара должны быть выполнены операции, указанные в таблице 2

Таблица 2

• 11 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

  • 11.1 Внешний осмотр

    • 11.1.1 При внешнем осмотре резервуара проверяют:

• - соответствие конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц и перил;

• - состояние днища резервуара (отсутствие бугров, ям);

• - чистоту внутренней поверхности резервуара;

• - отсутствие деформации стенок резервуара, препятствующих проведению измерений параметров резервуара.

• 11.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

• 11.2 Определение внутренних диаметров поясов резервуара

  • 11.2.1 Определение внутренних диаметров поясов проводят с применением тахеометра по 5.2.1.4. Внутренние диаметры поясов резервуара D_{ определяют по результатам измерений радиусов на 24 образующих в каждом поясе резервуара.

  • 11.2.2 Измерение радиусов поясов резервуара проводят в следующей последовательности (рисунок А. 5).

• 11.2.1.1 Тахеометр подготовлен и установлен в точке 00 (центр днища) на первой образующей, вертикальный угол визира устанавливают в значение 90°. (Текущие значения установок: Hz=0; h=0, Vz=90°).

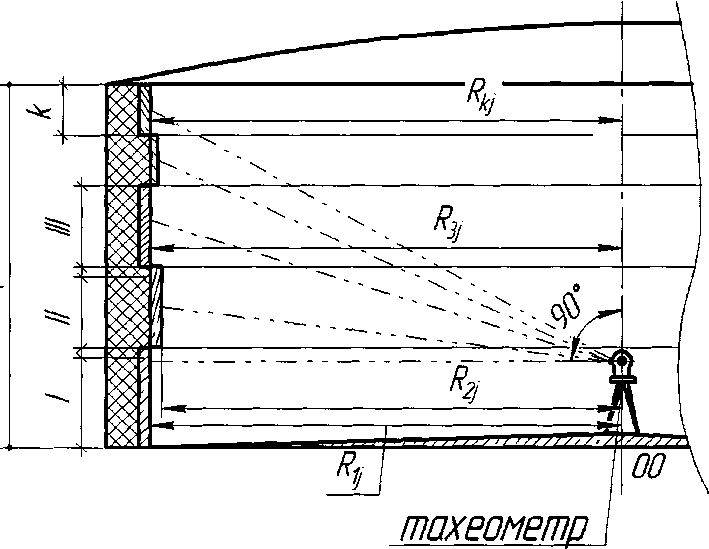

• 11.2.1.2 Проводят измерения радиусов первого пояса - расстояния 7?^ (рисунок А.4), как горизонтальное проложение (параметр HD). Поворачивают алидаду тахеометра на 45° по часовой стрелке (Hz=45°) и измеряют расстояние R[_₂ на второй образующей. Повторяя процедуры на остальных образующих измеряют расстояния 7?₁_₃...7?₁_₂4

  ¹ В общем виде обозначение выглядит как



  где /-номер пояса, j- номер образующей

• 11.2.2.2 Проводят измерения радиусов второго пояса. Визир тахеометра направляют на середину высоты второго пояса и измеряют расстояние A₂_j на первой образующей. Поворачивают алидаду тахеометра на 45° по часовой стрелке (Hz=45°) и измеряют расстояние R₂_₂ ^на второ® образующей. Повторяя процедуры на остальных образующих измеряют расстояния Л₂_₃.. J?₂-24 •

• 11.2.2.3 Проводя аналогичные процедуры по 10.2.2.2 измерят радиусы вышестоя

щих поясов R

• 11.2.3 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.4) на основании данных из соответствующей файла ПО тахеометра.

• 11.3 Измерения высот поясов резервуара

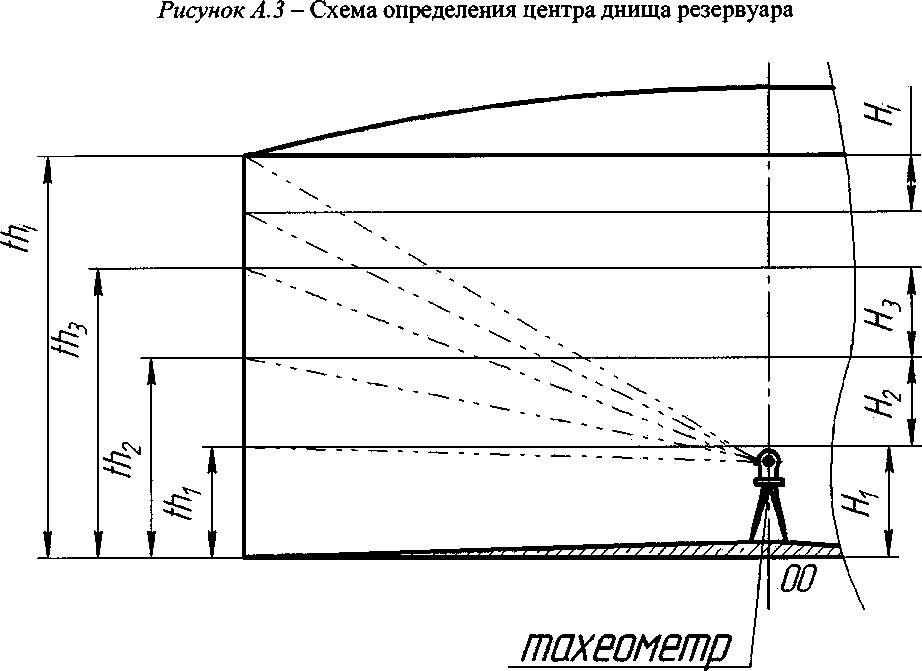

  • 11.3.1 Высоты поясов резервуара H_t измеряют на 1-ой образующей резервуара (рисунок А.4), при помощи тахеометра в следующей последовательности.

    • 11.3.1.1 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 1-го пояса и нижней границы 2-го пояса. Измеряют высоту превышения, как расстояние по вертикали , мм, (параметр h на дисплее).

    • 11.3.1.2 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 2-го пояса и нижней границы 3-го пояса. Измеряют расстояние высоту превышения, как расстояние по вертикали th₂, мм.

    • 11.3.1.3 Проводя аналогичные процедуры по 10.3.1.2 измеряют расстояния

, мм, вышестоящих поясов.

• 11.3.2 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.З).

• 11.4 Определение параметров «мертвой» полости резервуара

При определении параметров «мертвой» полости резервуара проводят измерения:

• 1) объема неровностей днища;

• 2) высоты «мертвой» полости;

• 3) координаты точки касания днища грузом рулетки.

• 11.4.1 Измерение объема неровностей днища

Определение объема неровностей днища (ДРц_Н J проводят с применением тахеометра, вехи с призменным отражателем и измерительной рулетки путем измерения высот превышения рейки в точках пересечения концентрических окружностей днища (I, II,..,VIII) и 24 радиусов днища.

Измерения проводят в следующей последовательности.

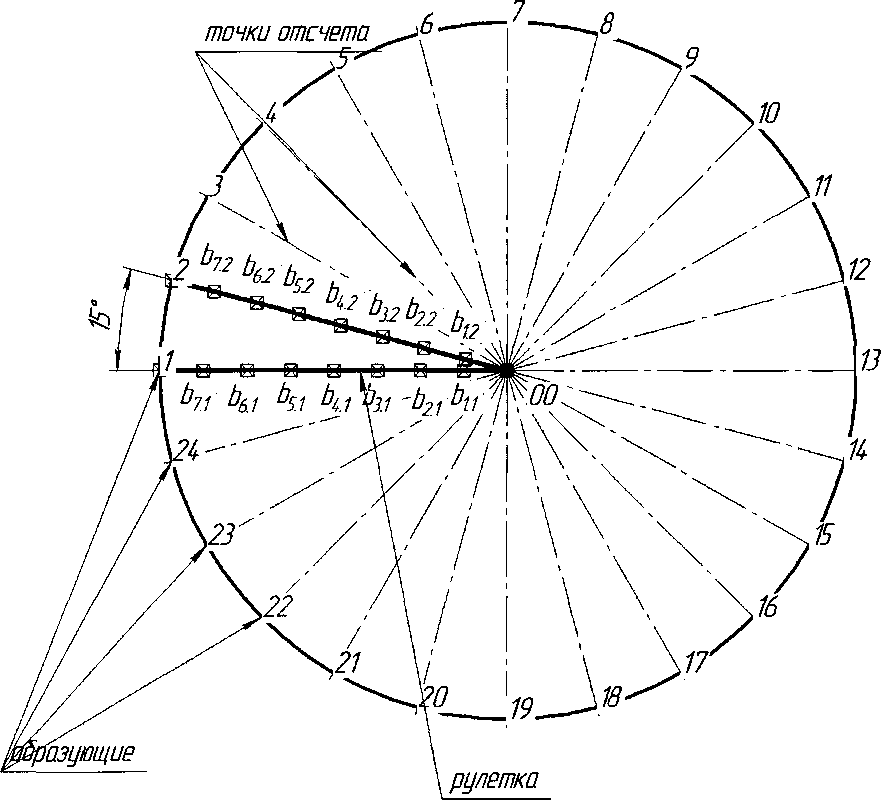

• 11.4.1.1 Формируют координаты отсчета (места установки вехи) на первом радиусе, для чего укладывают рулетку на днище резервуара, при этом начало отсчета совмещают с центром днища (точка 00), а второй конец совмещают с отметкой 1-ой образующей на стенке резервуара (рисунок А.6).

L                     ИНСТРУКЦИЯ. ГСП. РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ТЕПЛОИЗОЛИРОВАННЫЕ.

МЕТОДИКА ПОВЕРКИ. МП 0462-7-2016_____________________________________

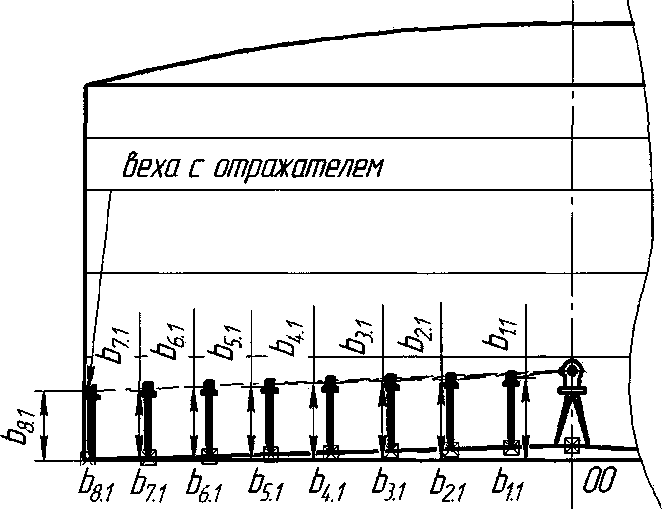

• 11.4.1.2 Устанавливают веху в точку b_x j (пересечение 1-й окружности на 1-й образующей), координаты отсчета приведены в таблице 3, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения b_x j, мм, (рисунок А.7). Последовательно устанавливая в остальных точках отсчета измеряют высоты превышения Z?₂       i \ мм.

Примечание - Показания в точке Z>₈ j должны быть равными нулю (по пункту 9.1.5)

Таблица 3

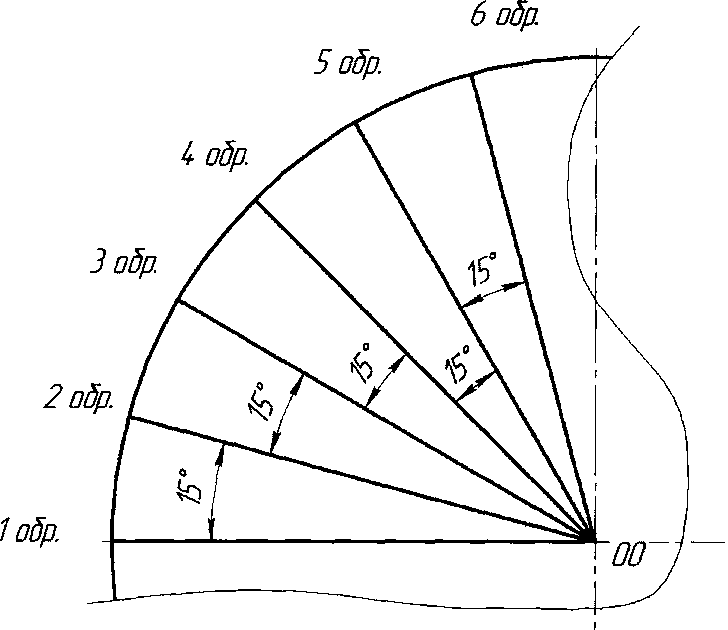

• 11.4.1.3 Поворачивают алидаду тахеометра на 15° по часовой стрелке и укладывают ленту рулетки на 2-й радиус днища, совмещая начало отсчета с центром днища (точка 00), а второй конец совмещают с отметкой 2-ой образующей на стенке резервуара (рисунок А.6). Проводят измерения высот превышения &₂ 2’---’^8 2 ^на втором радиусе аналогично.

• 11.4.1.4 Проводя аналогичные процедуры по 11.4.1.1-11.4.1.3 измеряют высоты превышений точек отсчета на остальных образующих.

• 11.4.1.5 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.6).

• 11.4.2 Измерение высоты «мертвой» полости

Измерение высоты «мертвой» полости резервуара проводят с применением тахеометра в следующей последовательности.

Устанавливают веху с призменным отражателем на плоскость среза приемно-раздаточного устройства. Направляют сетку нитей визира на центр призмы и измеряют расстояние th_Mn, мм, как высоту превышения (рисунок А.8). Измерения проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.7).

• 11.4.3 Измерение координаты точки касания днища грузом рулетки

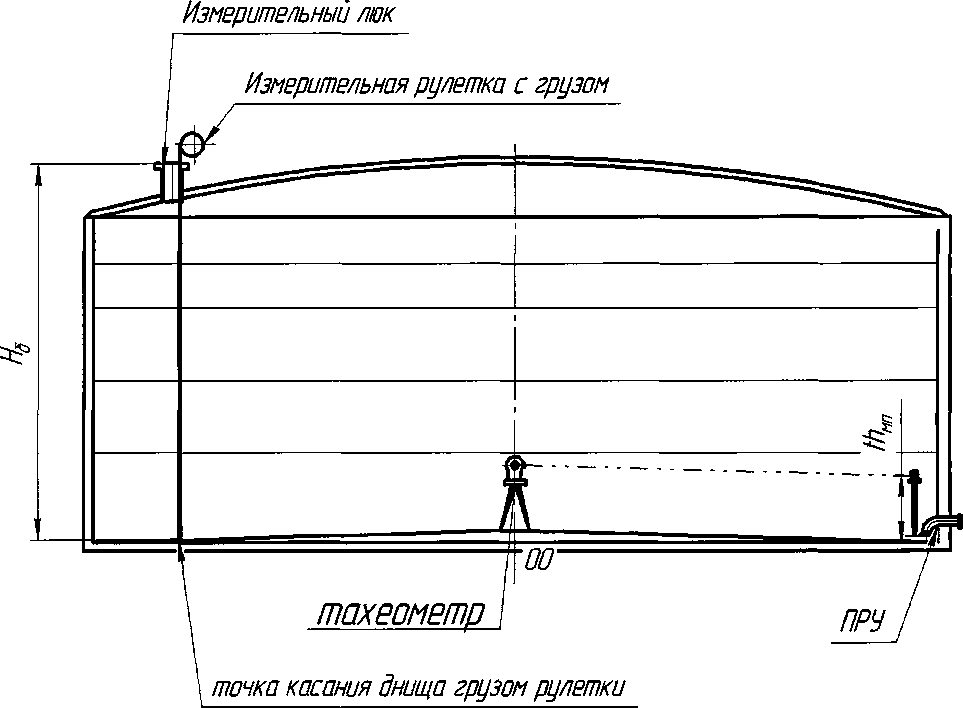

Координату точки касания днища грузом рулетки измеряют тахеометром в следующей последовательности.

Устанавливают веху в точку касания днища грузом рулетки Ь_л , контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения Ь_л , мм.

Измерения проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

¹ В обозначении точки отсчета Ь\ \...Ь% ] - первый индекс указывает номер радиуса концентрической окружности днища, второй - номер радиуса днища (образующей)

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.7).

• 11.5 Измерения базовой высоты резервуара

  • 11.5.1 Базовую высоту резервуара измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (рисунок А.8).

  • 11.5.2 Результаты измерений базовой высоты вносят в протокол, форма которого приведена в приложении Б (таблица Б.5).

  • 11.5.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная в соответствии с внутренним регламентом предприятия - владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.



При ежегодных измерениях базовой высоты резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

• 11.6 Определение объемов внутренних деталей



Объемы внутренних деталей, находящихся в резервуаре, определяют по данным проектной документации, предоставленной ООО «НОВАТЭК-Усть-Луга».

Внутренними деталями, которые влияют на вместимость резервуара являются:

• 1) люк-лаз Ду=600 мм;

• 2) люк-лаз овальный Ду=600*900 мм (2 шт.);

• 3) устройство для размыва донных отложений «ДИОГЕН-700».

Данные объема и расположения люк-лаза вносят в протокол поверки форма которого приведена в приложении Б (таблица Б. 8).

• 12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

  • 12.1 Обработка результатов измерений

    • 12.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением Д.

• 12.2 Составление градуировочной таблицы резервуара

  • 12.2.1 Градуировочную таблицу составляют начиная с уровня       соответст

вующего высоте «мертвой» полости Л_мп, до предельного уровня Н_пр, вычисляя посан-тиметровую вместимость резервуара i-ro пояса V(H} , м³, по формуле где V(H) __х - посантиметровая вместимость резервуара, соответствующая уровню Н^, м³;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

^_ уровень жидкости, соответствующий суммарной высоте поясов, см;

Dj - внутренний диаметр z-ro пояса, вычисляемый по формуле (Д.1), мм.

• 12.2.2 Предельный уровень Н_пр, см, до которого составляют градуировочную таблицу, вычисляют по формуле



где п - номер пояса, выбираемый из ряда: 2,3,..., п.

• 12.2.3 Посантиметровую вместимость 1-го пояса V(H^, м³, вычисляют по формуле (Д.8).

• 12.2.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 12.2.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня /7_МП, соответствующий высоте «мертвой» полости.

• 12.2.6 При составлении градуировочной таблицы значения вместимости округляют до 1 дм³.

• 12.2.7 Значения посантиметровой вместимости, указанные в градуировочной таблице, соответствуют температуре 20°С.

• 12.2.8 Результаты расчетов вносят в журнал, форма которого приведена в приложении Г.

• 12.2.9 Обработка результатов измерений может быть проведена ручным способом или с использованием разработанного и аттестованного в установленном порядке программного обеспечения.

• 12.2.10 Результаты измерений должны быть оформлены протоколом поверки, форма которого приведена в приложении Б, который является исходным документом для расчета градуировочной таблицы.

13 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 13.1 Результаты поверки резервуара оформляют свидетельством о поверке в соответствии с [4].

• 13.2 К свидетельству о поверке прикладывают градуировочную таблицу.

• 13.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель и лица, участвующие при проведении поверки резервуара. Подпись поверителя заверяют оттиском поверительного клейма.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель, подпись поверителя заверяют оттиском поверительного клейма.

• 13.4 Градуировочную таблицу утверждает руководитель органа аккредитованного на право проведения поверки.

Рисунок А. 1 - Веха телескопическая с призменным отражателем

'инстр

Рисунок А.2 - Схема определения высотной привязки установки тахеометра

Рисунок А.4- Схема измерений высоты поясов

Номер пояса

Рисунок А. 5 - Схема измерений внутренних диаметров поясов

Рисунок А. б - Координаты отсчета (место установки вехи) неровностей днища

Рисунок А. 8 - Схема измерения высоты (превышения) «мертвой» полости и базовой высоты резервуара

ПРИЛОЖЕНИЕ Б

(обязательное) Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Таблица Б.1- Общие данные

Продолжение таблицы Б.1

Окончание таблицы Б. 1

Таблица Б.З - Высота превышения поясов

Таблица Б.4 - Измерение внутренних диаметров поясов резервуара В миллиметрах

Таблица Б.5 - Базовая высота резервуара                      В миллиметрах

Таблица Б.6 - Измерение неровностей днища

В миллиметрах

Таблица Б.7 -Параметры «мертвой»полости

Примечание - Графу 4 заполняют только при принятии вместимости «мертвой» полости по 7.1.4

Таблица Б. 8 - Внутренние детали цилиндрической формы

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «___»__г.

Составлен в том, что комиссия, назначенная приказом по________________________

наименование

________________________________________, в составе председателя__________________

предприятия - владельца резервуара

_______________________________________и членов:______________________________ инициалы, фамилия                                         инициалы, фамилии

провела по МП 0462-7-2016 контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________

№_______

при температуре окружающего воздуха_______________°C.

Результаты измерений представлены в таблице 1.

Таблица 1_______________________________________В миллиметрах

Относительное изменение базовой высоты резервуара Sg, %, вычисляют по формуле

(Я_б) -(Я_б)

5_б =-----Л—г----— -100, где значения величин (Z7g\, (Яб)_п, приведены в 1-й, 2-й

(^Яб)_п

графах.

Вывод - требуется (не требуется) внеочередная поверка резервуара.

Председатель комиссии

ПРИЛОЖЕНИЕ Г

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы¹

УТВЕРЖДАЮ

«___»______________201_ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на стальной вертикальный цилиндрический теплоизолированный резервуар

РВС________ №_____________

Организация_______________________________________________

Погрешность определения вместимости: 0,1 %

Срок очередной поверки_________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №______________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.2 - Посантиметровая вместимость нижней части резервуара

Таблица Г.З - Средняя вместимость в пределах вместимости пояса, приходящейся на

1 см высоты наполнения

МЕТОДИКА ПОВЕРКИ. МП 0462-7-2016

ПРИЛОЖЕНИЕ Д

Обработка результатов измерений

Д.1 Определение внутренних диаметров поясов резервуара

Д. 1.1 Внутренний диаметр i-ro пояса   , мм, вычисляют по формуле

24

д=^->                  (Д.1)

где R_i_j - значение внутреннего радиуса z-ro пояса на j-й образующей цилиндрической части резервуара, его значение принимают из таблицы Б.4, мм.

Д.2 Измерения высот поясов резервуара

Д.2.1 Высоту z-ro пояса резервуара (рисунок А.4), как расстояние по вертикали от верхнего края z-ro пояса резервуара, h_t, мм, вычисляют по формуле

hi-th_M—thi ,                            (Д.2)

где th_t - высота превышения i-ro пояса (рисунок А.4), значение которого принимают из таблицы Б.З, мм;

th_i+l - высота превышения вышестоящего i+1-го пояса (рисунок А.4), значение которого принимают из таблицы Б.З, мм.

Д.З Вычисление вместимости «мертвой» полости

Д.3.1 Объем неровностей днища        вычисляют по формуле

лР² Г0,005104/7? + 0,02281/₂ + 0,03863/₃ + 0,05455/₄ +^|

4-10⁹ 1^+0,07038/₅ +0,08513/₆ + 0,10018/₇ +0,11645/_{8 ?}

где /2,- превышение высот призмы в точке между концентрическими окружностями неровностей днища, вычисляемые по формуле

²⁴ / \

z=l где bj - высота превышения призмы, установленной по периметру у-й концентрической окружности;

bj.i - высота превышения призмы, установленной по периметру (j - 1)-й вышележащей концентрической окружности.

ih - высоту превышения в центре днища, принимают по таблице Б.2, мм.

Д.3.2 Уровень жидкости Н_мп, мм, соответствующий высоте «мертвой» полости вычисляют по формуле

(Д-5)

где - базовая высота, измеренная по 10.5, её значение принимают из таблицы Б. 5, мм; Ь_л - высота превышения призмы в точке касания днища грузом рулетки, значение принимают по графе 2 таблицы Б.7, мм;

th_M[l - высота превышения среза приемо- раздаточного патрубка, значение принимают по таблице Б.7, мм.

Д.3.3 Вместимость «мертвой» полости К_мп вычисляют по формуле

МП ^г МП \ ^г ДН /Q ’

где (К_дн - объем неровностей днища, вычисляемый по формуле Д.З, м³;

- вместимость «мертвой» полости в пределах //_мп, вычисляемая по формуле

где D_l - внутренний диаметр 1-го пояса, вычисляемый по формуле Д.1, мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм; Ь_л - высота превышения призмы в точке касания днища грузом рулетки, значение принимают по графе 2 таблицы Б.7, мм.

Д.4 Вычисление посантиметровой вместимости 1-го пояса резервуара

Д.4.1 Посантиметровую вместимость 1-го пояса от точки касания днища грузом рулетки до уровня Нj, соответствующий высоте 1 -го пояса, вычисляют по формуле

где Г_мп - вместимость «мертвой» полости, вычисляемая по формуле (Д.6), м³;

• - внутренний диаметр 1-го пояса, вычисляемый по формуле Д.1, мм;

• - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

,_п - уровень жидкости, соответствующий высоте «мертвой» полости формуле (Д.5), мм.

_д - объем внутренней детали, определяемый по 10.6, м³.

Уровень вычисляют по формуле

Н.=\-Ь_л.

БИБЛИОГРАФИЯ

[ 1 ] Тахеометры электронные Leica TS60I, Госреестр № 61950-15

• [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

• [3]  РД-03-20-2007 Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору.

• [4]  Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (Зарегистрировано в Минюсте России 04.09.2015 № 38822)

ФГУП «ВНИИР»

Страница 28 из 28

¹

Форма градуировочной таблицы не подлежит изменению
