Система обеспечения единства измерений Российской Федерации
ИНСТРУКЦИЯ
ПРЕОБРАЗОВАТЕЛИ АНАЛОГОВЫХ СИГНАЛОВ
ИЗМЕРИТЕЛЬНЫЕ НПТ
МЕТОДИКА ПОВЕРКИ КУВФ.405541.001МП
с изменением № 1
Согласовано:
Начальник отдела метрологического обеспечения термометрии ФГУП «ВНИИМС»
А.АтПгнатов
Москва
1
2
-
3
-
4
-
5
-
6
-
7
-
8
Область применения..............................................................
Нормативные ссылки.............................................................
Операции поверки.................................................................
Средства поверки..................................................................
Требования безопасности и требования к квалификации поверителей Условия поверки...................................................................
Подготовка к поверке.............................................................
Проведение поверки...............................................................
-
8.1 Метрологические и технические
характеристики подлежащие определению...................................
-
8.2 Внешний осмотр...............................................................
-
8.3 Проверка электрического сопротивления изоляции...................
-
8.4 Опробование....................................................................
-
8.5 Подтверждение соответствия программного обеспечения...........
-
8.6 Определение метрологических характеристик..........................
Оформление результатов поверки..............................................
Приложение А......................................................................
Приложение Б......................................................................
3
3
3
3
5
5
-
5
-
6
6
9
9
10
10
10
-
14
-
15
18
|
КУВФ. | ||||
|
Изм. |
Лист |
№ докум. |
Подпись |
Дата |
КУВФ.405541.001МП с изм. № 1
-
1.1 Настоящая методика поверки (далее по тексту - методика) распространяется на преобразователи аналоговых сигналов измерительные НПТ (далее - преобразователи или НПТ) пр-ва ООО «Производственное Объединение ОВЕН», г. Москва и устанавливает методику их первичной и периодической поверки.
-
1.2 Интервал между поверками - 2 года.
Приказ Минпромторга России № 1815 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельств о поверке».
ПР 50.2.012-94 Государственная система обеспечения единства измерений. Порядок аттестации поверителей средств измерений.
ГОСТ 12.3.019-80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования.
3 ОПЕРАЦИИ ПОВЕРКИ3.1 При проведении поверки выполняются операции, указанные в таблице 1. Таблица 1 - Операции поверки
|
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
|
первичной поверке |
периодической поверке | ||
|
1 Внепший осмотр |
8.2 |
Да |
Да |
|
2 Проверка электрического сопротивления изоляции |
8.3 |
Да |
Нет |
|
3 Опробование |
8.4 |
Да |
Да |
|
4 Подтверждение соответствия программного обеспечения |
8.5 |
Да |
Да |
|
5 Определение метрологических характеристик |
8.6 |
Да |
Да |
-
4.1 Средства измерений, используемые в качестве мер входного сигнала поверяемого НПТ, должны иметь технические характеристики, обеспечивающие поверку в диапазоне измерений поверяемого НПТ.
-
4.2 Измерительная цепь (включая меры входного сигнала), при помощи которой
поверяют НПТ, должна обеспечивать такую точность измерений, при которой верно неравенство: д^ < где /\ц - погрещность измерительной цепи, Д/у - предел
допускаемого абсолютного значения основной погрещности поверяемого НПТ.
-
4.3 Для определения основных погрещностей НПТ необходимо применять следующие средства поверки:
-
4.3.1 При имитации входных сигналов от термопреобразователей сопротивления:
КУВФ.
Изм.
Лист
№ докум.
Подпись
Дата
-
Лист
КУВФ.405541.001МП с изм. № 1
-
- магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде 6332-77);
-
- мера электрического сопротивления постоянного тока многозначная МС 3070М (регистрационный номер в Федеральном информационном фонде 64073-16).
-
4.3.2 При имитации входных сигналов от термоэлектрических преобразователей:
-

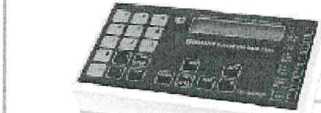

- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 (регистрационный номер в Федеральном информационном фонде 20580-06);
-
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер в Федеральном информационном фонде 303-91).
-
4.3.3 При имитации входных сигналов от датчиков с унифицированными сигналами постоянного тока и напряжения постоянного тока:
-
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 (регистрационный номер в Федеральном информационном фонде 20580-06);
-
4.3.4 При имитации входных сигналов потенциометров:
-
- магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде 6332-77).
-
4.3.5 При имитации входных сигналов от датчиков сопротивления:
-
- магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде 6332-77).
-
4.3.6 При измерении выходных сигналов:
-
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 (регистрационный номер в Федеральном информационном фонде 20580-06);
-
- магазин сопротивлений МСР-63 (регистрационный номер в Федеральном информационном фонде 2042-65);
-
- источник питания постоянного тока Б5-44А (регистрационный номер в Федеральном информационном фонде 5964-77).
4.4 Вспомогательные средства поверки:
-
- мегаомметр М4100/1 (регистрационный номер в Федеральном информационном фонде 3424-73);
-
- гигрометр психрометрический ВИТ-2 (регистрационный номер в Федеральном информационном фонде 9364-01);
{•*
-
- барометр-анероид контрольный М-67 (регистрационный номер в Федеральном информационном фонде 3744-73);
-
- вольтметр универсальный цифровой В7-40 (регистрационный номер в Федеральном информационном фонде 39075-08);
-
- частотомер Ц42304 (регистрационный номер в Федеральном информационном фонде 24986-03).
-
- жидкостной термостат (аттестованный метрологической службой, проводящей поверку) для обеспечения стабильной температуры холодных спаев термоэлектродных и медных проводов при измерении входных сигналов от термоэлектрических преобразователей.
Термостат в условиях поверки должен обеспечивать такое температуры, при котором за время поверки преобразователя изменение выраженное в процентах, не должно превышать Vio Уп, где Уп - предел допускаемого значения приведенной основной погрешности поверяемого измерителя;
ПОСТОЯНСТВО температуры,
-
- аттестованные (метрологической службой, проводящей поверку) удлиняющие компенсационные провода при измерении входных сигналов от термоэлектрических преобразователей.
Значение ТЭДС скомплектованной пары проводов при температуре рабочего и свободных концов пары, соответственно равной 100 °C и 0 °C, не должно отклоняться от значений соответствующей типу ТП НСХ более чем на ±0,2 Адоп, где Адоп - предел допускаемых отклонений значений ТЭДС ТП от значений НСХ, указанных в ГОСТ, выраженного в милливольтах (для ТХК (L) - 0,036 мВ, для ТХКн (Е) - 0,020 мВ, для ТЖК (J) - 0,016 мВ, для ТХА (К) - 0,012 мВ, для ТНН (N) - 0,009 мВ, для ТСС (I) - 0,012 мВ, для ТППЮ (S) - 0,002 мВ, для ТПП13 (R) - 0,002 мВ).
|
КУВФ. | ||||
|
Изм. |
Лист |
№ докум. |
Подпись |
Дата |
КУВФ.405541.001МП с изм. № 1
Лист
-
4.5 Допускается применять другие средства поверки, в том числе автоматизированные, удовлетворяющие требованиям настоящей методики.
-
4.6 Средства поверки должны быть исправны и поверены в соответствии с Приказом Минпромторга России № 1815.
-
5.1 При проведении поверки необходимо соблюдать требования ГОСТ 12.3.019 - 80, «Правил технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителей».
-
5.2 Любые подключения НПТ производить только при отключенном напряжении питания.
-
5.3 К работе с НПТ допускаются лица, изучивщие Руководство по эксплуатации (далее - РЭ), знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.
-
5.4 К поверке допускаются лица, освоившие работу с НПТ и используемыми эталонами, изучившими настоящую рекомендацию, аттестованных в соответствии с ПР 50.2.012 и имеющих достаточную квалификацию для выбора методики поверки и выбора соответствующих эталонов (п. 4.3 настоящей методики поверки).
-
6.1 при проведении поверки соблюдают следующие условия:
20±5;
30-80;
84,0- 106,7;
23о:;°;
50±1.
быть защищены от
-
- температура окружающего воздуха, °C
-
- относительная влажность окружающего воздуха, %
-
- атмосферное давление, кПа
-
- напряжение питания, В
-
- частота питающей сети, Гц
-
6.2 Средства поверки и поверяемые измерители должны вибраций и ударов.
-
7.1 Подготовить к работе поверяемый НПТ в соответствии с указаниями, изложенными в РЭ. НПТ включают на предварительный прогрев не менее чем за 5 мин (20 мин при работе с термоэлектрическими преобразователями) до начала поверки.

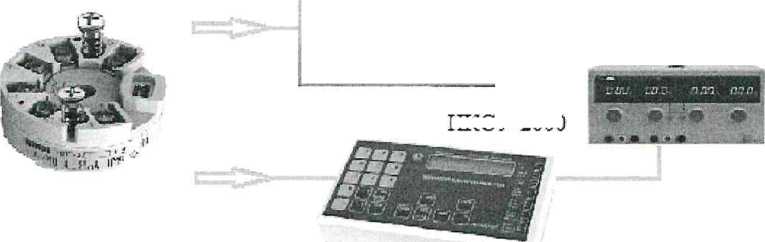

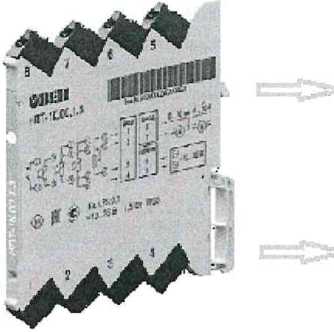

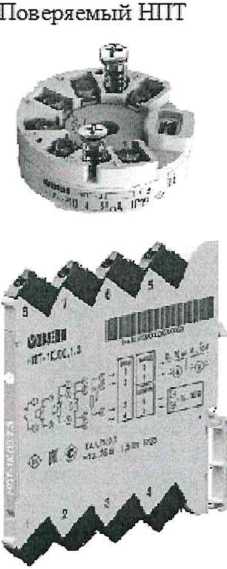

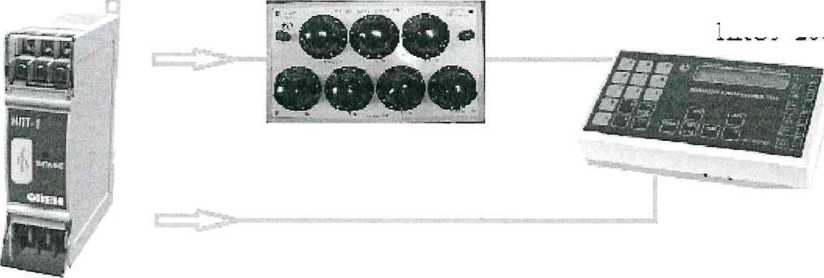

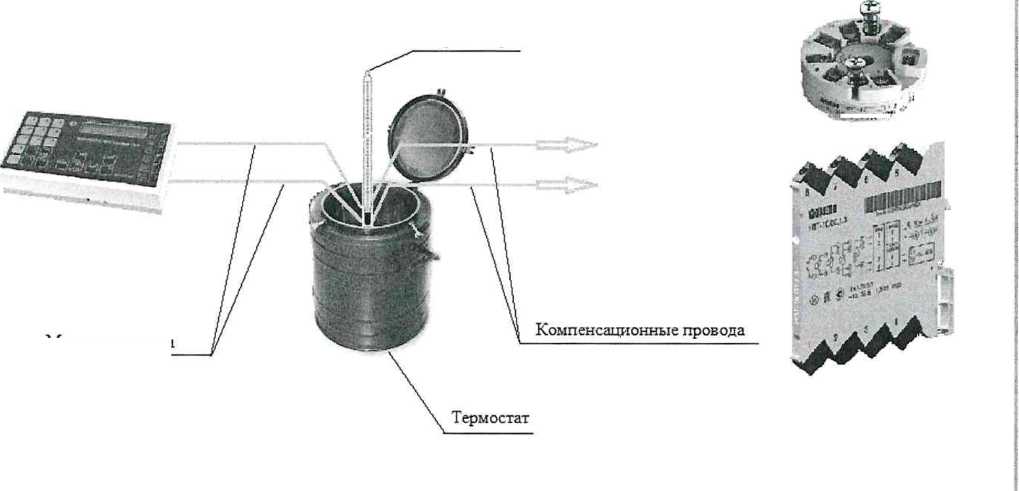

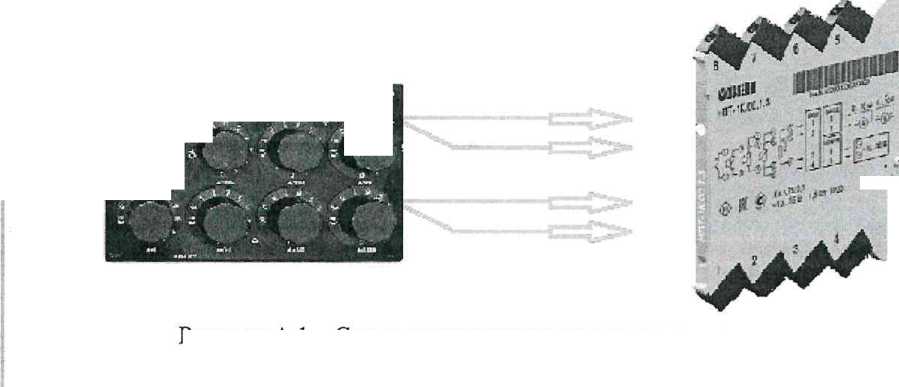

К НПТ, поверяемым по схеме, указанной на рисунке А.2 в Приложении А к данной методике, термоэлектродные провода, холодные спаи которых с медными проводами помещены в термостат, подключают не менее чем за 2 ч до начала измерений.
-
7.2 Подготовить к работе средства поверки в соответствии с распространяющимися на них эксплуатационными документами.
-
7.3 Управление работой НПТ при поверке, задание его программируемых параметров должны производиться в соответствии с указаниями РЭ.
КУВФ.
Изм.
Лист
№ докум.
Подпись
Дата
КУВФ.405541.001 МП с изм. № 1
-
8 ПРОВЕДЕНИЕ ПОВЕРКИ
-
8.1 Метрологические и технические характеристики^ подлежащие определению
-
Диапазоны преобразований НПТ при работе с соответствующими первичными преобразователями, минимальные интервалы диапазонов преобразований и пределы допускаемых основных приведенных погрешностей преобразования приведены в таблицах 2 - 5:
Таблица 2 - Метрологические характеристики НПТ-1
Сигнал датчика (условное обозначение НХС первичного преобразователя)
Диапазон преобразования
Минимальный интервал диапазона преобразования
Диапазон выходного сигнала

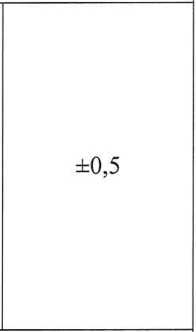

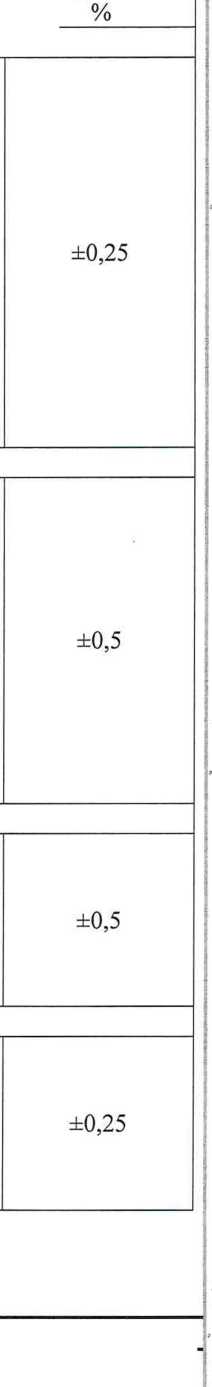

Пределы допускаемой основной приведенной погрешности преобразования,
|
50П (а=0,00391 “С”') |
ОТ -200 до +850 °C* |
100 °C |
|
100П(а=0,0039ГС"') |
от -200 до +850 °C* |
100 °C |
|
500П (а=0,00391 ®С‘) |
от-200 до +850 °C |
100 °C |
|
1000П(а=0,00391 “С”') |
от -200 до +850 °C |
100 °C |
|
Pt50(a=0,00385 ”С-') |
от -200 до +850 °C* |
100 °C |
|
Г’1100 (а-0,00385 ”С ') |
от -200 до +850 °C* |
100 °C |
|
PtlOOO (а=0,00385'’С"') |
от-200 до +850 °C |
100 °C |
|
50М(а=0,00428 “С"*) |
от -180 до +200 °C |
50 °C |
|
ЮОМ (а=0,00428‘’С"') |
от-180 до +200 °C |
50 °C |
|
Cu50 (а =0,00426 “С"') |
от -50 до +200 °C |
50 °C |
|
CulOO (а=0,00426 “С”') |
от -50 до +200 °C |
50 °C |
|
ЮОН (а=0,00617°С“‘) |
от-60 до+180 °C |
50 °C |
от о до 20 мА от 4 до 20 мА
по ГОСТ Р 6651
по ГОСТ Р 8.585
от о до 20 мА от 4 до 20 мА
|
ТВР (А-1) |
от 0 до +2500 °C |
600 °C |
|
ТВР (А-2) |
от 0 до +1800 °C |
400 °C |
|
ТВР (А-3) |
от 0 до +1800 °C |
400 °C |
|
ТПР (В) |
от +200 до +1800 °C |
1200 °C |
|
ТЖК (J) |
от -200 до +1200 °C |
200 °C |
|
ТХА (К) |
от-200 до+1300 °C |
400 °C |
|
ТХК (L) |
от -200 до +800 °C |
200 °C |
|
ТНН (N) |
от-200 до+1300 °C |
400 °C |
|
ТПП (R) |
от 0 до +1750 °C |
600 °C |
|
ТПП (S) |
от 0 до +1750 °C |
600 °C |
|
ТМК (Т) |
от -200 до +400 °C |
200 °C |
*) Только для преобразователей в общепромышленном исполнении. Для преобразователей во взрывозащищенном исполнении от-200 до +750 °C.
Лист
|
КУВФ. | ||||
|
Изм. |
Лист |
N° до кум. |
Подпись |
Дата |
Таблица 3 - Метрологические характеристики НПТ-1К
Сигнал датчика (условное обозначение НХС первичного преобразователя)
Диапазон преобразования
Минимальный интервал диапазона преобразования
Диапазон выходного сигнала
по гост? 6651
|
50П (а=0,00391 ’С*) |
ОТ -200 до +850 °C |
100 °C |
|
ЮОП (а=0,00391 “С"') |
от-200 до +850 °C |
100 °C |
|
500П (а=0,00391 “С”') |
от -200 до +850 °C |
100 °C |
|
ЮООП (а=0,00391 ®С“") |
от -200 до +850 °C |
100 °C |
|
Pt50 (а=0,00385°С”') |
от-200 до +850 °C |
100 °C |
|
Ptl00(a=0,00385 ’С*') |
от -200 до +850 °C |
100 °C |
|
PtSOO (а=0,00385 “С"') |
от-200 до +850 °C |
100 °C |
|
PtlOOO (а=0,00385 °C”*) |
от -200 до +850 °C |
100 °C |
|
50М(а=0,00428 °C”') |
от-180 до +200 °C |
50 °C |
|
ЮОМ (а=0,00428°С”‘) |
от -180 до +200 °C |
50 °C |
|
Cu50 (о =0,00426 °C”') |
от -50 до +200 °C |
50 °C |
|
CulOO (а=0,00426 °C”') |
от -50 до +200 °C |
50 °C |
|
100Н(а=0,00617°С”*) |
от -60 до +180 °C |
50 °C |
от о до 5 мА от о до 20 мА от 4 до 20 мА
от о до 5 В от о до 10 В от 2 до 10 В
по ГОСТ Р 8.585
|
ТВР (А-1) |
от 0 до +2500 °C |
600 °C |
|
ТВР (А-2) |
от 0 до +1800 °C |
600 °C |
|
ТВР (А-3) |
от 0 до +1800 °C |
600 °C |
|
ТПР (В) |
от +200 до +1800 °C |
1200 °C |
|
ТЖК (J) |
от -200 до +1200 °C |
500 °C |
|
ТХА (К) |
от-200 до +1300 °C |
500 °C |
|
ТХК (L) |
от -200 до +800 °C |
400 °C |
|
ТНН (N) |
от -200 до +1300 °C |
500 °C |
|
ТПП (R) |
от 0 до +1750 °C |
600 °C |
|
ТПП (S) |
от 0 до +1750 °C |
600 °C |
|
ТМК (Т) |
от -200 до +400 °C |
400 °C |
от о до 5 мА от о до 20 мА от 4 до 20 мА
от о до 5 В от о до 10В от 2 до 10 В
Термоэлектрические преобразователи
TypL
Потенциометр (R< 1000 Ом)
Сопротивление
от -200 до +900 °C (от - 8,15 до 53,14 мВ)
400 °C
от о до 5 мА от о до 20 мА от 4 до 20 мА
от о до 5 В от о до 10В от 2 до 10В
Сигналы сопротивления
от о до 1 000 Ом
100 Ом
от о до 1000 Ом
от о до 5 мА от о до 20 мА от 4 до 20 мА
от о до 5 В от о до 10В от 2 до 10В
Пределы допускаемой основной приведенной погрешности преобразования,
|
КУВФ.405541.001МП с изм. № 1 |
Лист | |||||
|
КУВФ. |
7 | |||||
|
Изм. |
Лист |
№ докум. |
Подпись |
Дата |
{
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы | допускаемой основной приведенной погрешности преобразования, % |
|
Унифицированные сигналы по ГОСТ 26.011 | ||||
|
Сила постоянного тока |
от 0 до 5 мА |
5 мА |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10В от 2 до 10В |
±0,25 |
|
Сила постоянного тока |
от 0 до 20 мА |
20 мА | ||
|
Сила постоянного тока |
от 4 до 20 мА |
16 мА | ||
|
Напряжение постоянного тока |
от 0 до 5 В |
5В | ||
|
Напряжение постоянного тока |
от 0 до 10В |
10В | ||
|
Напряжение постоянного тока |
от 0 до 1 В |
1 В | ||
|
Таблица 4 - Метрологические характеристики НПТ-2 | ||||
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |

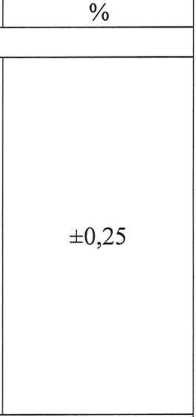

Пределы допускаемой основной приведенной погрешности преобразования, % |
|
Термопреобразователи сопротивления по ГОСТ Р 6651 | ||||
|
100П (а=0,00391 °C’') |
от-100 до -ь500 °C |
100 °C |
от 4 до 20 мА |
±0,25 |
|
PtlOO (а=О,ОО385°С’') |
от-100 до +500 °C |
100 °C | ||
|
50М (а=0,00428°С’') |
от -50 до +180 °C |
50 °C | ||
|
100М(а=0,00428°С’') |
от -50 до +180 °C |
50 °C | ||
|
Термоэлектрические преобразователи по ГОСТ Р 8.585 | | ||||
|
ТХА(К) |
от-40 до +1300 °C |
400 °C |

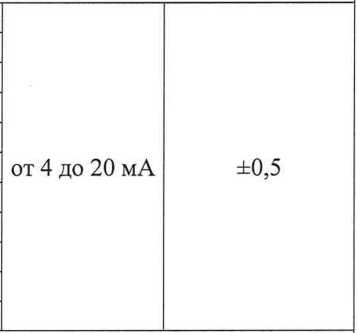

от 4 до 20 мА |
±0,5 |
|
ТХК (L) |
от -40 до +800 °C |
400 °C | ||
|
Таблица 5 - Метрологические характеристики НПТ-3 ' | ||||
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной погрешности преобразования, ' % : |
|
Термопреобразователи сопротивления по ГОСТ Р 6651 | ||||
|
50П (а=0,00391 °C’') |
от-200 до +850 °C* |
100 °C |
от 4 до 20 мА |
±0,25 |
|
100П(а=0,00391 °С“') |
от -200 до +850 °C * |
100 °C | ||
|
500П (а=0,00391 °C’') |
от -200 до +850 °C |
100 °C | ||
|
1000П (а=0,00391 °C’') |
от -200 до +850 °C |
100 °C | ||
|
КУВФ. | ||||
|
Изм. |
Лист |
N° до кум. |
Подпись |
Дата |
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
|
Pt50 (а=0,00385 “С”') |
от -200 до +850 °C * |
100 °C |
|
Pl 100 ((1-0.00’85 Х'1 |
от -200 до +850 °C * |
100 °C |
|
PtSOO ((1-0.00585X^0 |
от -200 до +850 °C |
100 °C |
|
Ptl 000 («=0,00385 V) |
от -200 до +850 °C |
100 °C |
|
50M («=0,00428’С"*) |
от-180 до +200 °C |
50 °C |
|
lOOM («=0,00428 “С”') |
от-180 до +200 °C |
50 °C |
|
Cu50 (a =0,00426 °C"') |
от -50 до +200 °C |
50 °C |
|
Cui 00 («=0,00426 °C"') |
от -50 до +200 °C |
50 °C |
|
1 OOH («=0,00617 °C"') |
от-60 до +180 °C |
50 °C |
Диапазон выходного сигнала
Пределы допускаемой основной приведенной погрешности преобразования,
по гост Р 8.585
|
ТВР (А-1) |
от 0 до +2500 °C |
600 °C |
|
ТВР (А-2) |
от 0 до +1800 °C |
400 °C |
|
ТВР (А-3) |
от 0 до +1800 °C |
400 °C |
|
ТПР (В) |
от +200 до +1800 °C |
1200 °C |
|
ТЖК (J) |
от -200 до +1200 °C |
200 °C |
|
ТХА (К) |
от-200 до +1300 °C |
400 °C |
|
ТХК (L) |
от -200 до +800 °C |
200 °C |
|
ТНН (N) |
от-200 до+1300 °C |
400 °C |
|
ТПП (R) |
от 0 до +1750 °C |
600 °C |
|
ТПП (S) |
от Одо+1750 °C |
600 °C |
|
ТМК (Т) |
от -200 до +400 °C |
200 °C |
*) Только для преобразователей во взрывозащищенном исполнении. Для преобразователей в общепромышленном исполнении от -200 до +750 °C.
-
8.2 Внешний осмотр
При проведении внешнего осмотра должно быть проверено соответствие НПТ ; следующим требованиям:
-
- НПТ должен быть представлен на поверку с эксплуатационной документацией,
входящей в комплект поставки прибора (паспорт и РЭ).
-
- НПТ должен быть чистым и не иметь механических повреждений на корпусе и ;
-
- НПТ не должен иметь механических повреждений входных и выходных ’ клеммных соединителей;
При обнаружении механических дефектов, а также несоответствия маркировки ?
эксплуатационной документации определяется возможность проведения поверки и t дальнейшего использования НПТ.
-
8.3 Проверка электрического сопротивления изоляции
Определение электрического сопротивления изоляции токоведущих цепей ■< поверяемого НПТ относительно его корпуса производить между контактами для подсоединения напряжения и корпусом в климатических условиях, приведенных в п. 6.1 настоящей рекомендации.
НПТ перед испытанием покрывают сплошной, плотно прилегающей к ! поверхности металлической фольгой таким образом, чтобы расстояние ее от зажимов ■ испытуемой цепи было не менее 20 мм. Контакты цепи питания закорачивают.
Лист
|
КУВФ. | ||||
|
Изм. |
Лист |
№ докум. |
Подпись |
Дата |
Испытательное напряжение подают между контактами цепи питания и металлической фольгой.
Проверка электрического сопротивления изоляции производится при испытательном напряжении 100 В.
НПТ считают выдержавшим испытание, если измеренное сопротивление изоляции не менее 20 МОм.
При невыполнении этих требований или неверном функционировании поверка прекращается, НПТ бракуется и направляется в ремонт.
-
8.4 Опробование
Выполняемые действия, кроме опробования НПТ служат одновременно и для подготовки НПТ к определению метрологических характеристик.
Установить НПТ в нормальное рабочее положение.
Перед проведением поверки выполнить следующие действия:
Произвести настройку НПТ с помощью программы «Конфигуратор НПТ».
Перед запуском программы «Конфигуратор НПТ» следует отключить основное питание НПТ (в противном случае программа «Конфигуратор НПТ» его не обнаружит), затем подключить НПТ к компьютеру через USB-порт и установить драйвер устройства. Питание преобразователя производится от ПК через USB-порт.
Примечание - Работа с конфигуратором изложена в руководстве пользователя, записанном на компакт-диске, входящем в комплект поставки.
Программа «Конфигуратор НПТ» работает под операционной системой MS Windows 2000/XP/Vista/7/8, с использованием ПК.
Программа «Конфигуратор НПТ» обеспечивает:
-
- программируемый выбор типа входного сигнала;
-
- программируемую настройку диапазона преобразования входного сигнала;
-
- программируемую настройку фильтрации входного сигнала;
-
- настройку выходного сигнала при аварии (обрыве датчика);
-
- возможность пользовательской калибровки преобразователя.
Результаты проверки считают удовлетворительными, если функционирование НПТ обеспечивает нормальное проведение указанных операций.
При невыполнении этих требований или неверном функционировании поверка прекращается, НПТ бракуется и направляется в ремонт.
-
8.5 Подтверждение соответствия программного обеспечения
Версия прошивки программного обеспечения НПТ указана в паспорте.
Результаты подтверждения соответствия программного обеспечения считаются положительными, если номер версии (идентификационный номер) ПО соответствует указанному в описании типа.
При невыполнении этих требований поверка прекращается, НПТ бракуется и направляется в ремонт.
-
8.6 Определение метрологических характеристик
Номинальные статические характеристики преобразования (НСХ) термопреобразователей сопротивления соответствуют ГОСТ 6651, НСХ термоэлектрических преобразователей соответствуют ГОСТ Р 8.585 и DIN 43710, источники унифицированных сигналов соответствуют ГОСТ 26.011.
При первичной поверке основную приведенную погрешность определяют в точках, соответствующих 0, 50 и 100 % диапазона преобразования.
Значения основной приведенной погрешности определяют для входных сигналов термопреобразователя сопротивления ЮОП (а=0,00391 °C’’), термоэлектрического
преобразователя ТХА(К) и унифицированного сигнала постоянного напряжения (при наличии данного сигнала в исполнении НПТ) с выходным сигналом силы постоянного тока от 4 до 20 мА.
|
КУВФ. | ||||
|
Изм. |
Лист |
N° докум. |
Подпись |
Дата |
КУВФ.405541.001МП с изм. № 1
При периодической поверке основную приведенную погрешность определяют в точках, соответствующих О, 25, 50, 75 и 100 % диапазона преобразования для каждого типа первичного преобразователя из числа предусмотренных к применению.
ВНИМАНИЕ - Все действия с НПТ (программирование и т.д.), а также подключение эталонного оборудования к НПТ, имитирующего датчики и измеряющие выходные сигналы НПТ должны производиться в соответствии с РЭ.
-
8.6.1 Определение основной приведенной погрешности преобразования при измерении входных сигналов от термопреобразователей сопротивления.
При определении основной приведенной погрешности преобразования с использованием в качестве эталонного оборудования входных сигналов магазина сопротивления Р4831 или меры электрического сопротивления постоянного тока многозначной МС 3070М (далее - магазин сопротивления), необходимо подключить магазин сопротивления к НПТ по схеме, представленной на рисунке А.1 (Приложение А настоящей методики поверки).
Подключение магазина сопротивления производить в зависимости от модели НПТ по двух- трех- или четырехпроводной схемам согласно РЭ, при этом сопротивления соединительных проводов должны быть равны и не должны превышать 15 Ом.
Подключение выходных сигналов НПТ к эталонному оборудованию, в зависимости от модели НПТ, производить в соответствии с рисунками, приведенными в Приложении Б настоящей методики поверки.
Подготовить НПТ к работе, установив в настройках тип первичного преобразователя (входного сигнала), по НСХ которого будет проводиться поверка.
Последовательно устанавливая на магазине сопротивления значения сопротивления, соответствующие контрольным точкам, зафиксировать по установившимся показаниям выходных сигналов НПТ значения измеренного постоянного тока и/или напряжения постоянного тока для каждой из контрольных точек.
Приведенная погрешность НПТ в зависимости от типа выходных аналоговых сигналов определяется по формуле 1:
Z(T’),-„ -7(ТХ....
100%
, (1)
где: Yi - основная приведенная погрешность преобразования НПТ в контрольной точке, %; I(U)u3M- значение измеренного выходного тока (напряжения) в поверяемой точке (мА, В); I(U)„ - нормируемое значение, равное разности между верхним и нижним пределами диапазона преобразования выходного сигнала (мА; В).
Ци)расч - расчетное значение выходного сигнала (мА или В), соответствующее значению входного сигнала по эталонному оборудованию входных сигналов, определяемое по формуле 2:
^niax ~ ^2)
где: I(U)min - НИЖНИЙ предел диапазона преобразования выходного сигнала (мА; В). Ртах, Pmin - соотвстственно всрхний И НИЖНИЙ прсдслы ВХОДНЫХ сигналов (°C, мА, в. Ом, %);
Рэ - значение входного сигнала по эталонному оборудованию входных сигналов (°C, мА, В, Ом, %).
НПТ признается годным, если наибольшее из рассчитанных значений основной приведенной погрешности преобразования не превышает значения допускаемой основной приведенной погрешности преобразования Уп-
При невыполнении этих требований поверка прекращается, НПТ бракуется и направляется в ремонт.
|
КУВФ.405541.001МП с изм. № 1 |
Лист | |||||
|
1 |
КУВФ. |
И | ||||
|
г Изм. |
Лист |
№ до кум. |
Подпись |
Дата |
8.6.2 Определение основной приведенной погрешности преобразования при измерении входных сигналов от термоэлектрических преобразователей.
При определении основной приведенной погрешности преобразования с использованием в качестве эталонного оборудования входных сигналов калибратора-измерителя унифицированных сигналов эталонного ИКСУ-2000 (далее - ИКСУ-2000), необходимо подключить ИКСУ-2000 к НПТ по схеме, представленной на рисунке А.2 (Приложение А настоящей методики поверки).
К входу поверяемого НПТ подключают термоэлектродные (компенсационные) провода. Концы проводов соединяют с медными проводами и их спаи (свободные концы) помещают в термостат со стабильной температурой.
Тип компенсационных проводов должен соответствовать типу термоэлектрического преобразователя, по НСХ которого будет проводиться поверка.
Температуру свободных концов контролировать с помощью термометра ртутного стеклянного лабораторного ТЛ-4 (далее - термометр) для введения поправки на температуру свободных концов (при температуре, отличающейся от О °C более чем на 0,1 °C).
Подключение выходных сигналов НПТ к эталонному оборудованию, в зависимости от модели НПТ, производить в соответствии с рисунками, приведенными в Приложении Б настоящей методики поверки.
Подготовить НПТ к работе, установив в настройках тип первичного преобразователя (входного сигнала), по НСХ которого будет проводиться поверка.
напряжения, показаниям напряжения
аналоговых
- KU).
Последовательно устанавливая на ИКСУ-2000 значения соответствующие контрольным точкам, зафиксировать по установившимся выходных сигналов НПТ значения измеренного постоянного тока и/или постоянного тока для каждой из контрольных точек.
Приведенная погрешность НПТ в зависимости от типа выходных сигналов определяется по формуле 1.
При этом расчетное значение выходного сигнала 1(и)расч, соответствующее значению входного сигнала по ИКСУ-2000, определяется по формуле 3:
Р - Р ■ - Р
= /(СЭ^хш-ь ———-
где: I(U)pac4 - расчетное значение выходного сигнала, соответствующее значению входного сигнала по эталонному оборудованию входных сигналов (мА, В);
I(U)min - нижний предел диапазона преобразования выходного сигнала (мА; В). Ртах, Pmin “ соотвстственно всрхний И НИЖНИЙ прсдслы ВХОДНЫХ сигналов, °C; Рэ - значение входного сигнала по ИКСУ-2000, °C;
Рсв.к - поправка на температуру свободных концов компенсационных проводов, находящихся в термостате, измеренная термометром, °C.
НПТ признается годным, если наибольшее из рассчитанных значений основной приведенной погрешности преобразования не превышает значения допускаемой основной приведенной погрешности преобразования Уп-
При невыполнении этих требований поверка прекращается, НПТ бракуется и направляется в ремонт.
-
8.6.3 Определение основной приведенной погрешности преобразования при измерении входных сигналов от датчиков с унифицированными сигналами силы постоянного тока.
При определении погрешности с использованием в качестве эталонного оборудования входных сигналов ИКСУ-2000, необходимо подключить ИКСУ-2000 к НПТ по схеме, представленной на рисунке А.З (Приложение А настоящей методики поверки).
|
КУВФ. | ||||
|
Изм. |
Лист |
N2 докум. |
„Подпись |
Дата |
КУВФ.405541.001МП с изм. № 1
Лист
Подключение выходных сигналов НПТ к эталонному оборудованию, в зависимости от модели НПТ, производить в соответствии с рисунками, приведенными в Приложении Б настоящей рекомендации.
Подготовить НПТ к работе, установив в настройках тип первичного преобразователя (входного сигнала), по НСХ которого будет проводиться поверка.
Последовательно устанавливая на выходе ИКСУ-2000 значения силы электрического тока, соответствующие значениям входного сигнала в контрольных точках, зафиксировать по установившимся показаниям выходных сигналов НПТ значения измеренного постоянного тока и/или напряжения постоянного тока для каждой из контрольных точек.
Приведенная погрешность НПТ в зависимости от типа выходных аналоговых сигналов определяется по формуле 1.
НПТ признается годным, если наибольшее из рассчитанных значений основной приведенной погрешности преобразования не превышает значения допускаемой основной приведенной погрешности преобразования Уп.
При невыполнении этих требований поверка прекращается, НПТ бракуется и направляется в ремонт.
-
8.6.4 Определение основной приведенной погрешности преобразования при измерении входных сигналов от датчиков с унифицированными сигналами напряжения постоянного тока.
При определении погрешности с использованием в качестве эталонного оборудования входных сигналов ИКСУ-2000, необходимо подключить ИКСУ-2000 к НПТ по схеме, представленной на рисунке А.З (Приложение А настоящей методики поверки).
Подключение выходных сигналов НПТ к эталонному оборудованию, в зависимости от модели НПТ, производить в соответствии с рисунками, приведенными в Приложении Б настоящей рекомендации.
Подготовить НПТ к работе, установив в настройках тип первичного преобразователя (входного сигнала), по НСХ которого будет проводиться поверка.
Последовательно устанавливая на выходе ИКСУ-2000 значения напряжения постоянного тока, соответствующие значениям входного сигнала в контрольных точках, зафиксировать по установившимся показаниям выходных сигналов НПТ значения измеренного постоянного тока и/или напряжения постоянного тока для каждой из контрольных точек.
JI
Приведенная погрешность НПТ в зависимости от типа выходных аналоговых сигналов определяется по формуле 1.
НПТ признается годным, если наибольшее из рассчитанных значений основной приведенной погрешности преобразования не превышает значения допускаемой основной приведенной погрешности преобразования Уп.
При невыполнении этих требований поверка прекращается, НПТ бракуется и направляется в ремонт.
-
8.6.5 Определение основной приведенной погрешности преобразования при измерении входных сигналов потенциометров.
При определении погрешности с использованием в качестве эталонного оборудования входных сигналов магазина сопротивления Р4831 (далее - магазин сопротивления), необходимо подключить магазин сопротивления к НПТ по схеме, представленной на рисунке А.4 (Приложение А настоящей методики поверки).
Подключение выходных сигналов НПТ к эталонному оборудованию, в зависимости от модели НПТ, производить в соответствии с рисунками, приведенными в Приложении Б настоящей рекомендации.
Подготовить НПТ к работе, установив в настройках тип первичного преобразователя (входного сигнала), по НСХ которого будет проводиться поверка.
|
КУВФ.405541.001МП с изм. № 1 |
Лист | |||||
|
КУВФ. |
13 | |||||
|
! Изм. |
Лист |
№ докум. |
Подпись |
Последовательно устанавливая на выходе магазина сопротивления значения сопротивления, соответствующие значениям входного сигнала в контрольных точках, зафиксировать по установившимся показаниям выходных сигналов НПТ значения 1 измеренного постоянного тока и/или напряжения постоянного тока для каждой из контрольных точек.
Приведенная погрешность НПТ в зависимости от типа выходных аналоговых сигналов определяется по формуле 1.
НПТ признается годным, если наибольшее из рассчитанных значений основной приведенной погрешности преобразования не превышает значения допускаемой основной приведенной погрешности преобразования Уп.
При невьшолнении этих требований поверка прекращается, НПТ бракуется и направляется в ремонт.
-
8.6.6 Определение основной приведенной погрешности преобразования при измерении входных сигналов от датчиков сопротивления.
При определении погрешности с использованием в качестве эталонного оборудования входных сигналов магазина сопротивления Р4831 (далее - магазин сопротивления), необходимо подключить магазин сопротивления к НПТ по схеме, представленной на рисунке А.5 (Приложение А настоящей методики поверки).
Подключение выходных сигналов НПТ к эталонному оборудованию, в зависимости от модели НПТ, производить в соответствии с рисунками, приведенными в Приложении Б настоящей рекомендации.
Подготовить НПТ к работе, установив в настройках тип первичного преобразователя (входного сигнала), по НСХ которого будет проводиться поверка.
Последовательно устанавливая на выходе магазина сопротивления значения сопротивления, соответствующие значениям входного сигнала в контрольных точках, зафиксировать по установившимся показаниям выходных сигналов НПТ значения измеренного постоянного тока и/или напряжения постоянного тока для каждой из контрольных точек.
Приведенная погрешность НПТ в зависимости от типа выходных аналоговых сигналов определяется по формуле 1.
НПТ признается годным, если наибольшее из рассчитанных значений основной приведенной погрешности преобразования не превышает значения допускаемой основной приведенной погрешности преобразования Уп.
При невыполнении этих требований поверка прекращается, НПТ бракуется и направляется в ремонт.
9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
9.1 Положительные результаты первичной поверки оформляются записью в паспорте с нанесением знака поверки.
При положительном результате периодической поверки выдается свидетельство о поверке установленной формы в соответствии с приказом Минпромторга России № 1815 от 02 июля 2015 г.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
-
9.2 При отрицательных результатах поверки свидетельство о предыдущей поверке аннулируют и выдают извещение о непригодности согласно документу «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России № 1815 от 02 июля 2015 г.
-
9.3
определение первичными
На основании письменного заявления владельца НПТ допускается основной приведенной погрешности только с выбранными владельцем преобразователями и/или типами выходных сигналов, а также в
|
КУВФ. | ||||
|
Изм. |
Лист |
№ докум. |
Подпись |
Дата |
КУВФ.405541.001МП с изм. № 1
ограниченном интервале преобразования с соблюдением условий по п.4.2 настоящей методики поверки.
При этом в свидетельстве о поверке указываются типы первичных преобразователей, интервал преобразования и типы выходных сигналов.
|
КУВФ. | ||||
|
Изм. |
Лист |
№ докум. |
Подпись |
Дата |
КУВФ.405541.001МП c изм. № 1
Схемы подключений входных сигналов
Магазин сопротивлений
Поверяемый НПТ-1 и НПТ-3
О®© '.СЙЭ 'ОС© Н
й S ': 5 • ■
f
Магазин сопротивлений
it
Поверяемый Hili -2
Поверяемый НПГ-1К
Магазин сопротивлений

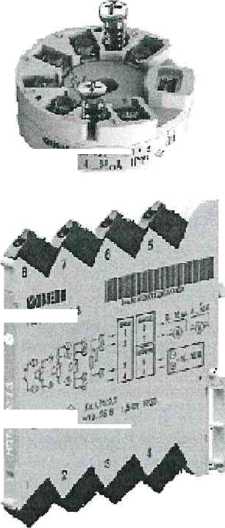

Рисунок A. 1 - Схема подключения при поверке входных сигналов от термопреобразователей сопротивления
|
КУВФ. | ||||
|
Изм. |
Лист |
Модокум. |
Подпись |
Дата |
КУВФ.405541.001МП с изм. № 1
Продолжение Приложения А
Поверяемый НПТ
Термометр
ИКСУ-2000
Медные провода

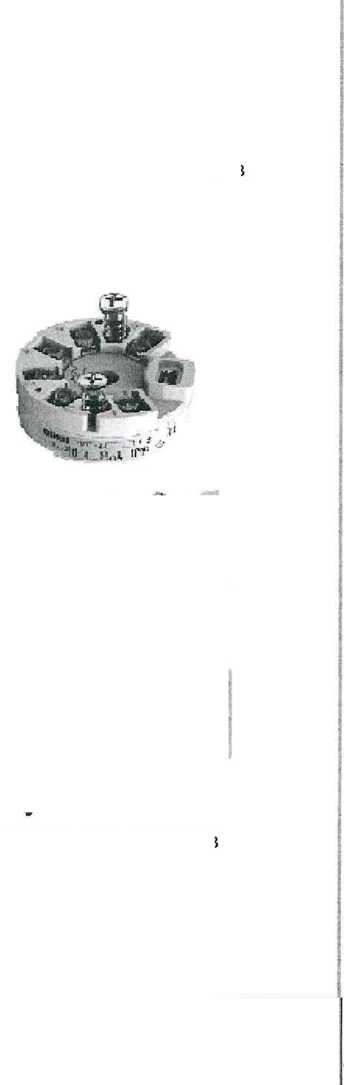

Рисунок А.2 - Схема подключения при поверке входных сигналов от термоэлектрических преобразователей
11КСУ-2000
>
Рисунок А.З - Схема подключения при поверке входных сигналов от датчиков с унифицированными сигналами постоянного тока и напряжения постоянного тока
|
КУВФ. | ||||
|
' Изм. |
Лист |
№ докум. |
Подпись |
Дата |
КУВФ.405541.001МП с изм. № 1
Лист
Продолжение Приложения А
я t I
5
Магазин сопротивлений
1-’’
Поверяемый НПТ
Поверяемый НПТ
I
i
Рисунок А.4 - Схема подключения при поверке входных сигналов потенциометров
Магазин сопротивлений
Рисунок А.5 - Схема подключения при поверке входных сигналов от датчиков сопротивления
1
I
|
КУВФ.405541.001МП с изм. № 1 |
Лист | |||||
|
КУВФ. |
18 | |||||
|
Изм. |
Лист |
№ докум. |
Подпись |
Схемы подключений выходных сигналов
=1
a
i
3
I
i;
i
!
5
ИКСУ-2000
(

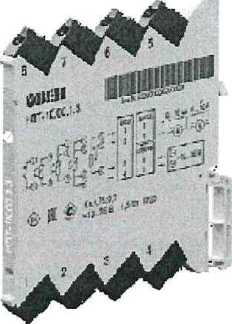

Рисунок Б. 1 - Схема подключения выходных сигналов постоянного тока и напряжения постоянного тока НПТ-1 К
ИКСУ-2000
Магазин сопротивлений R = 250 Ом
Рисунок Б.2 - Схема подключения выходных сигналов постоянного тока НПТ-1
i
i
i
i
Поверяемый НИ Г
ИКСУ-2000
Рисунок Б.З - Схема подключения выходных сигналов напряжения постоянного тока НПТ-1
|
КУВФ. | ||||
|
Изм. |
Лист |
№ до кум. |
Подпись |
. Дата |
КУВФ.405541.001МП с изм. № 1
Лист
продолжение Приложения Б
Магазин сопротивлений
Поверяемый Hili'
ИКСУ-2000
Источник напряжения постоянного тока
Рисунок Б.4 - Схема подключения выходных сигналов постоянного тока НПТ-2 и НПТ-3
|
КУВФ. | ||||
|
Изм. |
Лист |
№ докум. |
Подпись |
■ Дата . |
КУВФ.405541.001МП с изм. № 1
20 i
!
