Методика поверки «ГСИ. ШУНТЫ ИЗМЕРИТЕЛЬНЫЕ КОАКСИАЛЬНЫЕ ШК-5, ШК-20, ШК-63» (Код не указан!)

Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУТ1<<ВНИИМС»)

УТВЕРЖДАЮ

Иванникова

2016 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки

* -fa             - 4.6

г. Москва 2016

Настоящая методика устанавливает методы и средства первичной и периодических поверок шунтов измерительных коаксиальных ШК-5, ШК-20, ШК-63, изготовленных Опытным Заводом ВЭИ, г. Москва.

Шунты измерительные коаксиальные ШК-5, ШК-20, ШК-63 (далее - шунты) предназначены для измерения постоянного и переменного токов, неустановившегося тока (тока короткого замыкания) в установках для испытаний аппаратов высокого напряжения на коммутационную способность.

Межповерочный интервал - 2 года.

Периодическая поверка шунтов в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца приборов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

• 1.1 При поверке выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

• 2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

2.3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Эталонные средства поверки

Таблица 3 - Вспомогательные средства поверки

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и аттестованные в качестве поверителей согласно ПР 50.2.012-94.

К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.

При проведении поверки должны соблюдаться следующие условия:

• •     температура окружающего воздуха (20 ± 5) °C;

• •     относительная влажность от 30 до 80 %;

• •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.;

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

7.1    Метрологические характеристики, подлежащие определению

Таблица 4 - Метрологические характеристики

Таблица 5 - Пределы допускаемой относительной погрешности по сопротивлению на переменном токе

• 7.2 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

• 1. Комплектность должна соответствовать руководству по эксплуатации.

• 2. Не должно быть механических повреждений корпуса. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи должны быть четкими и ясными.

• 3. Все разъемы, клеммы не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

• 7.3   Определение пределов допускаемой относительной погрешности по

сопротивлению на постоянном токе

Определение погрешности производить косвенным методом, определяя действительное значение сопротивления шунта, измеряя падения напряжения на нем при пропускании через него постоянного тока от калибратора.

За результат измерений принимается значение сопротивления, определенное по формуле закона Ома.

Определение погрешности производить в следующем порядке:

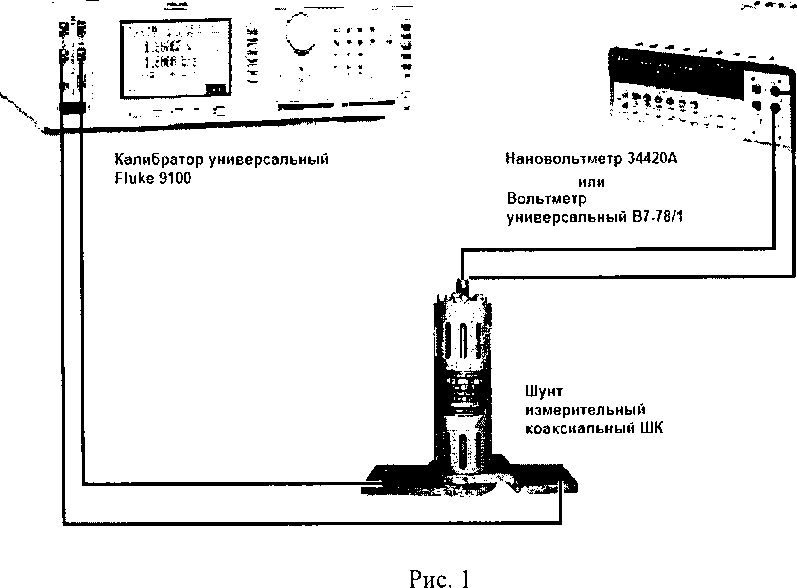

• 1. Собрать схему поверки, приведенную на рис. 1.



• 2. Перевести калибратор в режим воспроизведения силы постоянного тока величиной 10 А.

• 3. Провести десять измерений и занести результаты в таблицу 6.

Таблица 6

Ср. значение =

• 4. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

S_{R =} ^Rx~^R_{0 Ч00}о_{/о;                 (1)}

^Ro

где:  Rx - номинальное значение сопротивления шунта, указанное на его шильдике, мОм;

Ro - действительное значение сопротивления шунта, определенное как среднее из десяти измерений, мОм,

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.4 Определение пределов допускаемой относительной погрешности по сопротивлению на переменном токе

Определение погрешности производить косвенным методом, определяя действительное значение сопротивления шунта, измеряя падения напряжения на нем при пропускании через него переменного тока от калибратора.

За результат измерений принимается значение сопротивления, определенное по формуле закона Ома.

Определение погрешности производить в следующем порядке:

• 1. Собрать схему поверки, приведенную на рис. 1.

• 2. Перевести калибратор в режим воспроизведения силы переменного тока величиной 10 А частотой 50 Гц.

• 3. Провести десять измерений и занести результаты в таблицу 7.

Таблица 7

Ср. значение =

• 4. Провести по десять измерений действительного значения сопротивления шунта на частотах, приведенных в таблице 8. Результаты измерений занести в таблицы, аналогичные таблице 7.

Таблица 8

• 5. Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле (1) не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Примечание.

Поскольку погрешность измерения напряжения переменного тока вольтметра В7-78/1 при измерении падения напряжения для шунтов типа П1К-20 и ШК-63 соизмерима или превосходит собственную погрешность шунта, то для корректного определения погрешности шунта необходимо введение поправок к показаниям вольтметра В7-78/1.

Поправки определять путем измерения вольтметром В7-78/1 падения напряжения на катушке сопротивления Р361, пропуская через нее от калибратора Fluke 9100 переменный ток, величиной, определяемой соотношением L7R, где U - падение напряжения на шунте во время поверки. В, a R - сопротивление катушки Р361, Ом. Т.е. вольтметр должен измерять то же самое значение напряжения и той же частоты, что и при проведении поверки.

За результирующую погрешность принимать погрешность, определенную при поверке за вычетом собственной погрешности вольтметра В7-78/1 в той же самой точке (поправки к показаниям вольтметра).

При положительных результатах поверки на боковую поверхность корпуса прибора наносится знак поверки, в паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.                                         •••'     )

Начальник отдела 206.1

ФГУП «ВНИИМС»

Начальник сектора отдела 206.1

ФГУП «ВНИИМС»

7
