УТВЕРЖДАЮ

Заместитель директора

«ВНИИМ им. Д.И. Менделеева»

К.В. Чекирда

« 22 » марта 2016 г.

ДИНАМОМЕТРЫ UU, ULM

МЕТОДИКА ПОВЕРКИ

МП 2301-284-2016

4z.b.G52>53-ie>

Руководитель лаборатории

ФГУП «ВНИИМ им. Д.И. Менделеева»

Настоящая методика поверки распространяется на динамометры UU, ULM (далее -динамометры), изготовленные ООО «А+Прожектс», г. Санкт-Петербург, и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

  • 1.1 При проведении поверки должны быть выполнены следующие операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

МП

Средства поверки и их нормативно-технические характеристики

1. Внешний осмотр

4.1

-

2. Подтверждение соответствия программного обеспечения динамометра

4.2

-

3. Опробование

4.3

4. Определение метрологических характеристик

4.4

Машины силовоспроизводящие

3-го разряда по ГОСТ 8.6402014.

-определение составляющих погрешности, связанных с воспроизводимостью показаний и повторяемостью показаний динамометров

4.4.1

- определение составляющей погрешности, связанной с дрейфом нуля

4.4.2

-определение составляющей погрешности, связанной с гистерезисом

4.4.3

- определение составляющей погрешности, связанной с ползучестью

4.4.4

- определение составляющей погрешности, связанной с интерполяцией

4.4.5

- оценка погрешности динамометра

4.4.6

  • 2. ТРЕБОВАНИЕ БЕЗОПАСНОСТИ

При проведении поверки соблюдают требования безопасности, указанные в эксплуатационной документации на поверяемые динамометры, а также на используемое поверочное, испытательное и вспомогательное оборудование.

  • 3. УСЛОВИЯ ПОВЕРКИ, ПОДГОТОВКА К НЕЙ

    • 3.1 Операции по всем пунктам настоящей методики проводят при любом сочетании значений влияющих факторов, соответствующих рабочим условиям эксплуатации поверяемых динамометров. Температура во время поверки не должна изменяться более чем на ± 1 °C.

    • 3.2 Для надежного выравнивания температуры динамометра и окружающего воздуха, динамометр должен быть доставлен на место поверки не менее чем за 12 часов до ее начала.

    • 3.3 Временные интервалы между двумя последовательными нагружениями должны быть по возможности одинаковыми.

    • 3.4 Регистрировать показания следует не ранее, чем через 30 секунд от начала измерения силы.

  • 4. ПРОВЕДЕНИЕ ПОВЕРКИ

    • 4.1 Внешний осмотр.

При внешнем осмотре проверяют комплектность поверяемых динамометров, отсутствие видимых повреждений, наличие необходимой маркировки, соответствие внешнего вида требованиям эксплуатационной документации и ее соответствие утвержденному типу.

  • 4.2 Подтверждение соответствия программного обеспечения динамометра

    • 4.2.1 Перед определением метрологических характеристик, при поверке, необходимо проверить идентификационные данные ПО.

Идентификация программы: после включения на цифровом приборе отображается номер версии ПО. Номер версии ПО должен быть не ниже, указанного в описании типа.

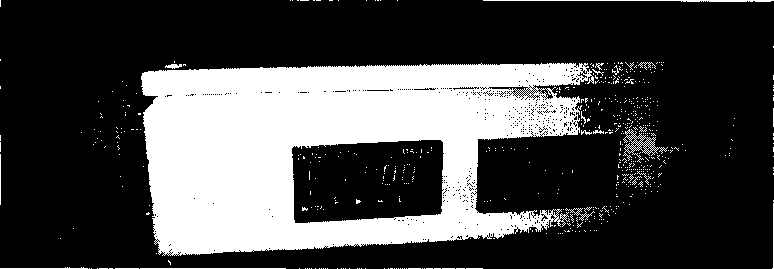

  • 4.2.2 Проверяют наличие пломбировки на цифровом приборе (Рис. 1).

Рисунок 1 -Пломбировка от несанкционированного доступа.

4.4. Определение метрологических характеристик.

Перед проведением измерений динамометр нагружают максимальной силой в заданном режиме (растяжение или сжатие) и выдерживают в течении 30 минут. Затем динамометр нагружают три раза максимальной силой в заданном режиме (растяжение или сжатие). Продолжительность приложения каждого предварительного нагружения должна составлять от 1 минуты до 1,5 минут.

Нагружают динамометр от НмПИ до НПИ двумя сериями эталонных сил только с возрастающими значениями, при одном положении динамометра в рабочем пространстве эталонной машины. Регистрируют соответствующие показания динамометра Хц Хг.

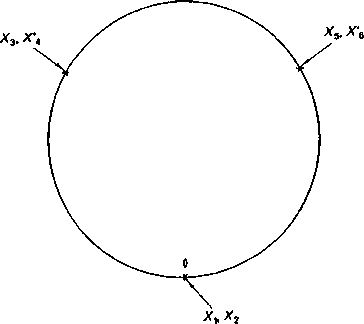

Затем нагружают и разгружают динамометр двумя рядами силы с возрастающими и убывающими значениями в положениях с поворотом на 120° и 240° (рисунок 2) относительно первоначального положения. Регистрируют соответствующие показания динамометра Х3, Х5 (при нагружении) и Х'4, Х'б (при разгружении).

Рисунок 2.

Каждый ряд нагружения (разгружения) должен содержать не менее восьми ступеней, по возможности, равномерно распределенных по диапазону измерений динамометра.

Следует соблюдать временной интервал не мене 3-х минут между последовательными рядами нагрузки.

После полного разгружения динамометра следует регистрировать его нулевые показания после ожидания в течение, по крайней мере, 30 секунд.

Не менее 1 раза за время поверки динамометр должен быть разъединен с переходными деталями и заново собран. Рекомендуется делать это между вторым и третьим рядами нагружения.

Если динамометр применяют только для возрастающей нагрузки, то при поверке определяют вместо гистерезиса характеристику ползучести. При этом записывают показания на 30 с и 300 с после приложения максимальной нагрузки, в каждом из режимов приложения силы. Если ползучесть измеряется при нулевой силе, динамометр должен быть предварительно нагружен максимальной силой и выдержан под нагрузкой в течение 60 с. Испытание на ползучесть может проводиться в любое время после предварительной нагрузки.

Результаты измерений заносят в протокол (Приложение 1).

  • 4.4.1 Определение составляющих погрешности, связанных с воспроизводимостью показаний и повторяемостью показаний динамометров, b и b

Эти составляющие погрешности рассчитываются для каждой ступени прикладываемой силы при вращении динамометра (Ъ) и без вращения (Ъ'), с помощью следующих уравнений:

X  — X

max min

•100%

У

г

где

b’ =

Х2-Х,

•100%

где Xwr

X, +Х2

2

Результаты вычислений заносят в протокол (Приложение 1).

  • 4.4.2 Определение составляющей погрешности, связанной с дрейфом нуля, /о

До и после каждой серии испытаний следует записывать показания без нагрузки. Нулевое показание следует регистрировать примерно через 30 секунд после того, как нагрузка полностью снята.

Составляющая погрешности, связанная с дрейфом нуля рассчитывается по формуле: " 'о

/0=^-100%

N

где io и if - показания динамометра до приложения нагрузки и после разгружения соответственно;

Хм - показания динамометра при максимальной нагрузке.

Результаты вычислений заносят в протокол (Приложение 1).

  • 4.4.3 Определение составляющей погрешности, связанной с гистерезисом, v.

Составляющая погрешности, связанная с гистерезисом определяется при сериях нагружения с возрастающими силами и затем с уменьшающимися силами.

Разность между значениями, полученными для обеих серий с возрастающими силами и с убывающими силами, позволяет рассчитать составляющую погрешности, связанную с гистерезисом, используя следующие уравнения:

v,+v2

где V] =

х\-х3

Х3

•100%, v2

•100%

Результаты вычислений заносят в протокол (Приложение 1).

  • 4.4.4 Определение составляющей погрешности, связанной с ползучестью, с.

Рассчитать разницу выходного сигнала i3o, полученного на 30 с и 1зоо, полученного на 300 с после приложения или снятия максимальной силы, выразить эту разницу в процентах от максимального отклонения по формуле:

гзоо гзо

•100%

Результаты вычислений заносят в протокол (Приложение 1).

  • 4.4.5 Определение составляющей погрешности, связанной с интерполяцией, fc.

Для каждой ступени нагружения относительную погрешность градуировочной характеристики рассчитывают по формуле:

= ХГа

Х„

где Хг поп. 4.4.1;

Хо - значение, рассчитанное по градуировочной характеристике Ха = X(F0, где Fj -приложенная эталонная сила. Для динамометров с именованной шкалой Ха = F;.

Результаты вычислений заносят в протокол (Приложение 1).

Примечание:   полученные значения отклонений характеризуют временную

нестабильность показаний динамометра за интервал между поверками.

  • 4.4.6 Оценка относительной погрешности динамометра

Доверительная относительная погрешность, т.е. интервал, в котором с вероятностью 0,95 лежит значение погрешности оценивается по формуле:

fc±W

где fc - максимальное полученное значение относительной погрешности градуировочной характеристики;

W - относительная расширенная неопределенность определения погрешности градуировочной характеристики динамометра рассчитанная для каждой нагрузки по формуле: JV - k-wc

+ 14^ + 14^ + 44^ + 14^

где к = 2, для уровня доверия 0,95;

- относительная стандартная неопределенность, связанная с повторяемостью

w, - относительная стандартная неопределенность, связанная с приложенной

эталонной силой;

— • \(Х, - Хг)2 -100% - относительная стандартная неопределенность, V6 '=1,3,5

связанная с воспроизводимостью результатов измерений;

результатов измерений;

1 г

w4 =-j=r- —-100%- относительная стандартная неопределенность, связанная с разрешающей способностью индикатора, где F - показания при приложенной нагрузке, г -разрешающая способность, равная дискретности отсчетного устройства;

v

w5 = —■= - относительная стандартная неопределенность, связанная с гистерезисом, 3V3

учитывается, если поверка динамометра проводилась при возрастающей и убывающей нагрузках;

с

w5 =    - относительная стандартная неопределенность, связанная с ползучестью,

учитывается, если поверка динамометра проводилась только при возрастающей нагрузке;

w6 =_ относительная стандартная неопределенность, связанная с дрейфом нуля.

Результаты вычислений заносят в протокол (Приложение 1).

Полученный интервал не должен выходить за пределы относительной погрешности, что выражается неравенством:

|Л|+^

где 5 - пределы относительной погрешности, %

Строится график зависимости S от силы методом наименьших квадратов по всем точкам данных.

  • 5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ.

    • 5.1 Положительные результаты первичной и периодической поверок динамометров оформляют выдачей свидетельства о поверке и протоколов испытаний. В свидетельстве о поверке указываются действительные значения доверительной погрешности в соответствующих диапазонах измерений динамометра и уравнение зависимости доверительной относительной погрешности от измеряемой силы. Знак поверки наносится на корпус цифрового прибора.

    • 5.2 Динамометр, не удовлетворяющий установленным требованиям, к выпуску и применению не допускают и выдают извещение о непригодности в установленном порядке.

Приложение 1

ПРОТОКОЛ №___________ «_____»__________20 г.

  • 1.  Тип динамометра_____________________________________________________________

  • 2.  Заводской номер______________________________________________________________

  • 3.  Производитель____________________________________________________________

  • 4.  Год изготовления_____________________________________________________________

  • 5.  Условия поверки:

  • - температура воздуха___________________°C

  • - относительная влажность______________%

  • 6.   ___________________________________________________________________________________________________________________

  • 7. ___________________________________________________________________________________________________________________

Поверка проводилась на________________________________________________________

Эталонная сила(F)

Показания динамометра

Рассчитанные значения

х.

х.

Х3/ Х'4

х5/ Х'6

Xw

Хг

Ь'

ь

У(с)

Л

W

0

0

k

Заключение по результатам поверки___________________________________________________

Поверитель:____________________/__________________

«___»______________ 20____г.
