Методика поверки «ГСИ. Анализаторы качества электрической энергии АКЭ-820» (ПР-32-2018МП)
Государственная система обеспечения единства измерений
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
УТВЕРЖДАЮ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
Анализаторы качества электрической энергии АКЭ-820
МЕТОДИКА ПОВЕРКИ ПР-32-2018МП г. Москва 2018 г.
ВВЕДЕНИЕНастоящая методика устанавливает методы и средства первичной и периодических поверок анализаторов качества электрической энергии АКЭ-820, изготавливаемых фирмой «НТ ITALIA s.r.l.», Италия.
Анализаторы качества электрической энергии АКЭ-820 (далее - анализаторы) предназначены для измерения, регистрации и анализа показателей качества электрической энергии, а также для измерений силы и напряжения постоянного и переменного токов
Межповерочный интервал 1 год.
Периодическая поверка анализаторов в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца анализатора, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.
1 ОПЕРАЦИИ ПОВЕРКИТаблица 1 - Операции поверки
|
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
|
первичной поверке |
периодической поверке | ||
|
1 Внешний осмотр |
7.1 |
Да |
Да |
|
2 Опробование |
7.2 |
Да |
Да |
|
3 Проверка идентификационных данных программного обеспечения |
7.3 |
Да |
Да |
|
4. Определение абсолютной погрешности измерения напряжения постоянного тока |
7.4.1 |
Да |
Да |
|
5. Определение абсолютной погрешности измерения среднего квадратичного значения фазного (межфазного) напряжения переменного тока |
7.4.2 |
Да |
Да |
|
6. Определение абсолютной погрешности измерения силы постоянного и среднего квадратичного значения силы переменного тока |
7.4.3 |
Да |
Да |
|
7. Определение абсолютной погрешности измерения частоты |
7.4.4 |
Да |
Да |
|
8. Определение абсолютной погрешности измерения значения п - ой гармонической составляющей напряжения и силы переменного тока |
7.4.5 |
Да |
Да |
|
9. Определение абсолютной погрешности измерения провалов и выбросов напряжения |
7.4.6 |
Да |
Да |
|
10. Определение абсолютной погрешности измерения активной мощности |
7.4.7 |
Да |
Да |
|
11. Определение абсолютной погрешности измерений коэффициента мощности |
7.4.8 |
Да |
Да |
-
2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.
-
2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.
-
2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.
Таблица 2 - Средства поверки
|
Номер пункта МП |
Тип средства поверки |
|
7.4.2, 7.4.4, 7.4.5, 7.4.6. 7.4.7, 7.4.8 |
Калибратор РЕСУРС-К2. Диапазон установки коэффициента n-ой гармонической составляющей напряжения Ku от 0.05 до 30 %, предел допускаемой абсолютной погрешности установки Ku ±(0.01+0,005 Kun) %; диапазон установки коэффициента п-ой гармонической составляющей тока Ku от 0,05 до 100 %, предел допускаемой абсолютной погрешности установки Ku ±(0,01+0,005 К)П) %; диапазон воспроизведения глубины провала напряжения от 10 до 100 %; AUn=±0,3 %; диапазон воспроизведения длительности провала напряжения от 0,01 до 60 с; At=±0,001 с; диапазон установки частоты переменного тока: 42,5 - 69 Гц; пределы допускаемой абсолютной погрешности воспроизведения частоты переменного тока Af ±0,003 Гц; диапазон установки среднего квадратичного значения фазного напряжения от 2,2 до 330 В, пределы допускаемой относительной погрешности напряжения ±0,3 %; диапазон установки фазового сдвига между напряжением и током основной частоты ± 180°, пределы допускаемой абсолютной погрешности ±0,03°. |
|
7.4.3 |
Катушка для калибровки бесконтактных измерителей тока: Fluke 5500A/COIL коэффициент трансформации 50; максимальный входной ток 20 А; верхний предел воспроизведения силы переменного тока 1000 А; пределы допускаемой погрешности значения коэффициента трансформации 0,65 % |
|
7.4.1,7.43 |
Калибратор многофункциональный Fluke 5522А. усилитель тока Fluke 52120А. Диапазон воспроизведения напряжения переменного тока на выходе «NORMAL» от 1 мВ - 1020 В; пределы допускаемой абсолютной погрешности воспроизведения напряжения на выходе «NORMAL» AU от ±(1,5-104-U) до ±(3 - lO^U) в диапазоне частот от 45 до 65 Гц; диапазон воспроизведения силы переменного тока от 29 мкА до 20,5 А; пределы допускаемой абсолютной погрешности воспроизведения силы переменного тока AI от ±(4- Ю^Т) до ±(1,25-10'3 Т) в диапазоне частот от 45 до 65 Гц. |
Таблица 3 - Вспомогательные средства поверки
|
Измеряемая величина |
Диапазон измерений |
Класс точности, погрешность |
Тип средства поверки |
|
Температура |
от 0 до 50 °C. |
±0,25 °C |
Цифровой термометр-гигрометр Fluke 1620А |
|
Давление |
от 30 до 120 кПа |
±300 Па |
Манометр абсолютного давления Testo 511 |
|
Влажность |
от 10 до 100 % |
±2% |
Цифровой термометр-гигрометр Fluke 1620А |
К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ-
4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80. ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.
-
4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.
При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха (23±5) °C;
-
- относительная влажность до 80 %;
-
- атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.
-
6.1 Перед проведением подготовительные работы:
-
- проведены технические
безопасности проводимых работ
ГОСТ 12.27.0-75;
поверки должны
и организационные в соответствии с
быть выполнены
мероприятия по действующими
следующие
обеспечению
положениями
-
- проверить наличие действующих свидетельств поверки на вспомогательные средства поверки.
основные и
-
6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.
-
6.3 Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже Ш.
-
6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.
-
6.5 Батарея анализатора должна быть заряжена. Зарядка во время поверки не допускается.
-
7 ПРОВЕДЕНИЕ ПОВЕРКИ
Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:
-
- соответствие комплектности перечню, указанному в руководстве по эксплуатации;
-
- чистоту и исправность разъемов;
-
- маркировку и наличие необходимых надписей на анализаторе;
-отсутствие механических повреждений и ослабление крепления элементов конструкции (повреждение корпуса, разъёма);
-
- сохранность органов управления, четкость фиксаций их положений.
Результат внешнего осмотра считают положительным, если выполняются все вышеуказанные требования. При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.
7.2 ОпробованиеОпробование анализатора проводят путем проверки его на функционирование в соответствии с руководством по эксплуатации.
При отрицательном результате проверки прибор бракуется и направляется в ремонт.
7.3 Проверка идентификационных данных программного обеспеченияПроверка идентификационных данных программного обеспечения анализаторов осуществить следующим образом:
-
- подключить анализатор к персональному компьютеру (далее ПК);
-запустить программу TopView;
-
- выбрать пункт меню «Связь прибор-ПК»;
-
- считать данные о ПО анализатора в окне «Инф. о приборе».
Результат поверки считается положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.
Таблица 4 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
нет данных |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.12 |
7.4 Определение метрологических характеристик анализатора
7.4.1 Определение абсолютной погрешности измерения напряжения постоянного токаОпределение абсолютной погрешности измерения напряжения постоянного тока проводить при помощи калибратора Fluke 5522А методом прямых измерений в следующей последовательности:
-подключить анализатор к калибратору в соответствии с рисунком 1. В настройках режима анализатора, путем поочередного нажатия на лицевой панели кнопки SYSTEM, выбрать трехфазную четырехпроводную схему подключения.
-запустить программу TopView. Выбрать пункт меню «Прибор онлайн». Выбрать окно «Мультиметр», где считывать показания поверяемого анализатора;
-установить на выходе «NORMAL» калибратора универсального FLUKE 5522А значения напряжения, соответствующие 10%, 50%, 90% от диапазона измерений входного сигнала;
prfW
11 I2 I3
-
1 = черн
-
2 = зелен.
-
3 = корич.
-
4 =синий

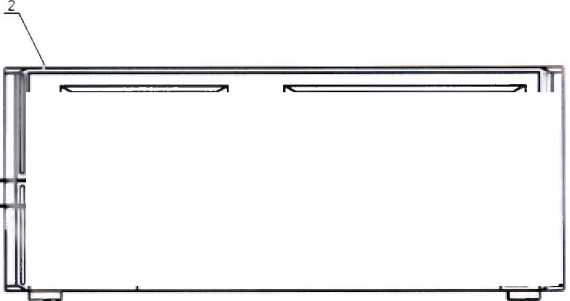

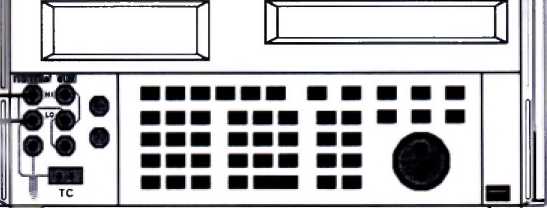

Рисунок 1 - Структурная схема соединения приборов при определении абсолютной погрешности измерения напряжения постоянного тока
-считать значения из окна программы. Абсолютную погрешность измерений действующего значения напряжения постоянного тока определить по формуле (1).
(1)
где X - значение по показаниям поверяемого анализатора; X, - значение по показаниям образцового (эталонного) СИ.
Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1). находятся в пределах, приведенных в таблице 5
Таблица 5 - Основные метрологические характеристики анализаторов при измерении
напряжения постоянного тока
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
Значение постоянного напряжения, В |
от 10 до 265 |
±(0,007-иизм+0,4) |
|
Примечания ии3м -измеренное значение напряжения, В; | ||
Определение абсолютной погрешности измерения среднего квадратичного значения фазного (межфазного) напряжения переменного тока проводить при помощи калибратора Ресурс-К2 методом прямых измерений в следующей последовательности:
-подключить анализатор к калибратору в соответствии с рисунком 2. В настройках режима анализатора, путем поочередного нажатия на лицевой панели кнопки SYSTEM, выбрать трехфазную четырехпроводную схему подключения;
-на калибраторе установить частоту сигнала 50 Гц и задавать значения фазного напряжения 75, 100, 150, 240 В (соответственно значения межфазного напряжения будут равны: 129,6 В; 172.9 В; 150,6 В; 415.1 В);
-запустить программу TopView. Выбрать пункт меню «Прибор онлайн». Выбрать окно «Мультиметр», где считывать показания поверяемого анализатора;
ЙИ
И 12 13
-
1 = черн
-
2 = зелен.
-
3 = корим.
-
4 =синий

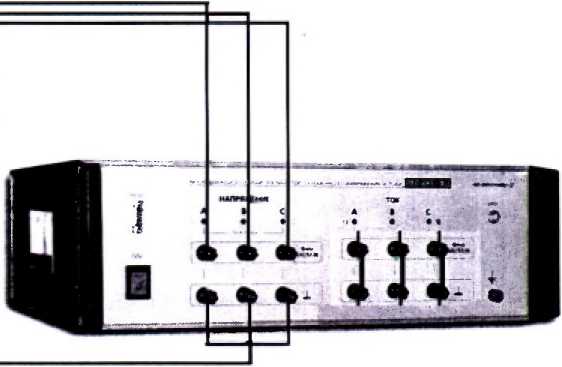

Рисунок 2 - Структурная схема соединения приборов при определении абсолютной погрешности измерения среднего квадратичного значения фазного (межфазного) напряжения
-считать значения из окна программы. Абсолютную погрешность измерения среднего квадратичного значения фазного (межфазного) напряжения переменного тока определить по формуле (1).
Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 6.
Таблица 6 - Основные метрологические характеристики анализаторов при измерении среднего
квадратичного значения фазного (межфазного) напряжения переменного тока
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
Среднее квадратическое значение фазного напряжения переменного тока, В |
от 10 до 265 |
±(0,005-иизм+0,2) |
|
Среднее квадратическое значение межфазного напряжения переменного тока, В |
от 50 до 460 |
±(0,01 ии3м+0,2) |
|
Примечание иизм -измеренное значение напряжения, В; | ||
Определение абсолютной погрешности измерения силы постоянного и переменного тока проводить с помощью всех преобразователей тока, входящими в комплект анализатора, при помощи калибратора универсального FLUKE 5522А и катушки для калибровки бесконтактных измерителей тока Fluke 5500A/COIL методом прямых измерений в следующей последовательности:
-подключить анализатор к калибратору в соответствии с рисунком 3. В настройках режима анализатора, путем поочередного нажатия на лицевой панели кнопки SYSTEM, выбрать трехфазную четырехпроводную схему подключения;
-подключить электрические клещи или преобразователь НТ FLEX 33Le к входу анализатора L;
-на калибраторе установить поочередно значения силы постоянного или переменного выходного тока равные 10 %, 50 % и 90 % от верхнего значения диапазонов. Для переменного тока использовать частоту сигнала 50 Гц;;
-запустить программу TopView. Выбрать пункт меню «Прибор онлайн». Выбрать окно «Мультиметр», где считывать показания поверяемого анализатора;
1 * 0 1 = черн
Я • • • • 2 = зелен.
3 = корич. -------------L—> • • • I 4= си ний
И I2 I3

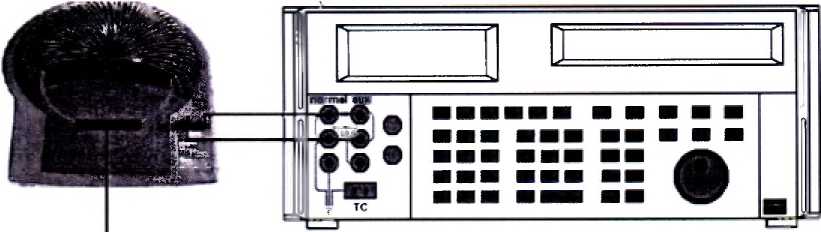

Рисунок 3 - Структурная схема соединения приборов при определении абсолютной погрешности измерения силы постоянного и среднего квадратичного значения силы переменного тока
-считать значения из окна программы. Абсолютную погрешность измерения силы постоянного и среднего квадратичного значения силы переменного тока определить по формуле (1).
- провести измерения для входов анализатора L и L.
Результаты поверки считать положительными, если значения погрешностей, измерения силы постоянного и переменного тока определенные по формуле (1), находятся в пределах, приведенных в таблице 7
Таблица 7 - Основные метрологические характеристики анализаторов при измерении силы
постоянного и среднего квадратичного значения силы переменного тока
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
Значение силы постоянного тока, измеряемое с помощью преобразователей тока, А |
от 0,005 Тпр до 0,2199 1пр от 0,22 1пр до 0,9999-1пр |
±(0,007 1изм+0,0006 1пр) ±0,007-1изм |
|
Среднее квадратическое значение силы переменного тока, измеряемое с помощью преобразователей тока, А |
от 0,005 - 1Пр до 0,2199 1пр от 0,22 1пр до 0,9999 1пр |
±( 0,005 • 1изм+0,0006 • 1пр) ±0,005 1изм |
|
Среднее квадратическое значение силы переменного тока, измеряемое при использовании токовых преобразователей НТ FLEX 33Le, А |
от 1 до 100 |
±(0,005 1изм+0,1) |
|
от 5 до 1000 |
±(0,005-1изм+1,8) | |
|
Примечания п Погрешность нормируется без учета погрешности преобразователей тока. Суммарная погрешность при измерении силы тока определяется как алгебраическая сумма погрешностей измерителя и преобразователя тока. 1изм -значение тока, измеряемое с помощью преобразователей тока, А; иизм -измеренное значение напряжения, В; 1пр - значение верхнего предела по току преобразователя тока. | ||
Примечание
При поверке токовых клещей подключение к анализатору производить через адаптер-переходник ACONBIN (рисунок 4).

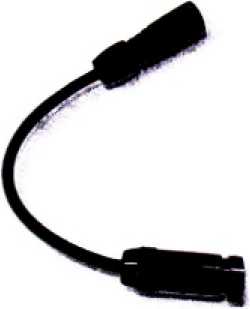

Рисунок 4 - Внешний вид адаптера-переходника ACONBIN для подключения токовых клещей
7.4.4 Определение абсолютной погрешности измерения частотыОпределение абсолютной погрешности измерения частоты переменного электрического тока проводить при помощи калибратора Ресурс-К2 методом прямых измерений в следующей последовательности:
-подключить анализатор к калибратору в соответствии с рисунком 2. В настройках режима анализатора, путем поочередного нажатия на лицевой панели кнопки SYSTEM, выбрать трехфазную четырехпроводную схему подключения;
-нажать на кнопку START/STOP, чтобы начать запись значений измерений в память анализатора;
-
- на калибраторе установить значения фазного напряжения 220 В. Поочередно установить частоту тока равную 45. 50, 55 Гц;
-после завершения измерений, повторно нажать на кнопку START/STOP.
-
- запустить программу TopView. Выбрать пункт меню «Скачать данные». Выбрать последнюю сохраненную запись и выбрать «Скачать». После скачивания на компьютер откроется окно «Анализ записи». Выбрать пункт меню «Анализ записи» —♦ «Таблица изм. значений». Из таблицы выбрать зарегистрированные значения частоты.
-абсолютную погрешность измерения частоты переменного электрического тока определить по формуле (1).
Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 8.
Таблица 8 - Основные метрологические характеристики анализаторов при измерении частоты
|
Диапазон измерений, Гц |
Разрешение, Гц |
Пределы допускаемой абсолютной погрешности измерений |
|
от 42,5 до 60 |
0,1 |
±(0,005 ТИЗм+0,1) |
|
Примечание fH3M - измеренное значение частоты, Гц | ||
Определение абсолютной погрешности измерения значения n-ой гармонической составляющей напряжения и тока проводить при помощи калибратора Ресурс-К2 методом прямых измерений в следующей последовательности:
-подключить анализатор к калибратору в соответствии с рисунком 5. В настройках режима анализатора, путем поочередного нажатия на лицевой панели кнопки SYSTEM, выбрать трехфазную четырехпроводную схему подключения;
-
1 = черн
-
2 = зелен.
-
3 = корич.
-
4 -синий

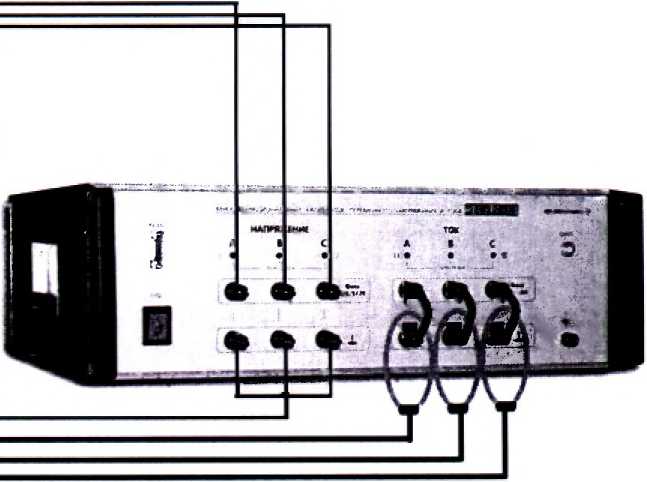

Рисунок 5 - Структурная схема соединения приборов при определении абсолютной погрешности измерения значения п - ой гармонической составляющей напряжения и тока
-
- нажать на кнопку START/STOP, чтобы начать запись значений измерений в память анализатора;
-
- на калибраторе установить значения сигналов согласно данным таблицы 9;
-после завершения измерений, повторно нажать на кнопку START/STOP.
-запустить программу TopView. Выбрать пункт меню «Скачать данные». Выбрать последнюю сохраненную запись и выбрать «Скачать». После скачивания на компьютер откроется окно «Анализ записи». Выбрать пункт меню «Анализ записи» —+ «Таблица изм. значений». Из таблицы выбрать зарегистрированные значения n-ой гармонической составляющей напряжения и тока;
-абсолютную погрешность измерения абсолютной погрешности измерения значения n-ой гармонической составляющей напряжения и тока определить по формуле (1).
Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 11.
Таблица 9 - Характеристики сигналов
|
Наименование характеристики |
Испытательные сигналы | |||
|
1 |
2 |
3 | ||
|
Действующие значения фазных напряжений первой гармоники |
На, В |
220 |
220 |
220 |
|
Нв, В |
220 |
220 |
220 | |
|
ис,в |
220 |
220 |
220 | |
|
Частота сети |
f, Гц |
50 |
50 |
50 |
|
Уровень гармоник напряжения |
Ки(п)А, % |
Тип 1 по табл.10 |
Тип 2 по табл. 10 |
Тип 3 по табл.10 |
|
Ku(n)B, % | ||||
|
KU{n)c, % | ||||
|
Углы между первыми гармониками фазных напряжений |
фиАВ |
120° |
120° |
120° |
|
фивс |
120° |
120° |
120° | |
|
Фис А |
120е |
120° |
120е | |
|
Углы между первыми гармониками фазных напряжений и токов |
фи1А |
0° |
0° |
0° |
|
фиш |
0° |
0° |
0° | |
|
фи1С |
0° |
0е |
0° | |
|
Уровень гармоник тока |
Кцп)А, % |
Тип 1 по табл. 10 |
Тип 2 по табл. 10 |
Тип 3 по табл.10 |
|
К[(п)В, % | ||||
|
КИп)С, % | ||||
Таблица 10 - Значения коэффициентов n-ых гармонических составляющих напряжений и токов
|
№ гармо ники |
Тип |
Тип 2 |
Тип 3 | |||
|
Ku(n) (К|(п)), % |
Ф(Ч) |
Кцп) (Kl(n)), % |
Ф(П) |
Ки(п) (Кцп)), % |
Ф(П) | |
|
2 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
3 |
0 |
0° |
10,00 |
0° |
1,00 |
0е |
|
4 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
5 |
0 |
0° |
0 |
0е |
1,00 |
0° |
|
6 |
0 |
0° |
0 |
0е |
1,00 |
0° |
|
7 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
8 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
9 |
0 |
0° |
0 |
0е |
1,00 |
0° |
|
10 |
0 |
0° |
10,00 |
0° |
1,00 |
0° |
|
И |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
12 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
13 |
0 |
0° |
0 |
0° |
1,00 |
0е |
|
14 |
0 |
0° |
0 |
0° |
1,00 |
0е |
|
15 |
0 |
0° |
0 |
0° |
1,00 |
0е |
|
16 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
17 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
18 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
19 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
20 |
0 |
0° |
10 |
0° |
1,00 |
0° |
|
21 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
22 |
0 |
0° |
0 |
0е |
1,00 |
0° |
|
23 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
24 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
25 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
26 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
27 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
28 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
29 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
30 |
0 |
0° |
5,00 |
0° |
1,00 |
0° |
|
31 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
32 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
33 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
34 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
35 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
36 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
37 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
38 |
0 |
0° |
0 |
0° |
1,00 |
0° |
|
39 |
0 |
0° |
0 |
0° |
1,00 |
0= |
|
40 |
0 |
0° |
5,00 |
0° |
1,00 |
0° |
Таблица 11 - Метрологические характеристики анализаторов при измерении значения п - ой гармонической составляющей напряжения и тока
|
№ гармоники |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
от 1 до 25 |
0,1 В |
±(0,05lW0,2) |
|
0,1 А |
1(0,05 1Изм+0,2) | |
|
от 26 до 33 |
0,1 В |
1(0,1 -Цизм+0,2) |
|
0.1 А |
1(0,1 1Изм+0,2) | |
|
от 34 до 49 |
0,1 В |
1(0,15'Цизм+0,2) |
|
0.1 А |
1(0,151Изм+0,2) | |
|
Примечания ии3м - измеренное значение п - ой гармонической составляющей напряжения, В 1ИЗм - измеренное значение п - ой гармонической составляющей тока, А | ||
Определение абсолютной погрешности измерения провалов и выбросов напряжения проводить при помощи калибратора Ресурс-К2 методом прямых измерений в следующей последовательности:
-подключить анализатор к калибратору в соответствии с рисунком 2. В настройках режима анализатора, путем поочередного нажатия на лицевой панели кнопки SYSTEM, выбрать трехфазную четырехпроводную схему подключения:
-нажать на кнопку START/STOP, чтобы начать запись значений измерений в память анализатора;
-на калибраторе установить значения сигналов согласно данным таблицы 12;
-после завершения измерений, повторно нажать на кнопку START/STOP.
-запустить программу TopView. Выбрать пункт меню «Скачать данные». Выбрать последнюю сохраненную запись и выбрать «Скачать». После скачивания на компьютер откроется окно «Анализ записи». Выбрать пункт меню «Анализ записи» —► «Аномалии напряжения». Из таблицы выбрать зарегистрированные значения аномалий напряжения;
-абсолютную погрешность измерения провалов напряжения, выбросов, и временных перенапряжений определить по формуле (1).
Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 13.
Таблица 12 - Характеристики сигналов при определении абсолютной погрешности измерения
провалов и выбросов напряжения
|
Номер сигнала |
Тип 4 |
Тип 5 |
Тип 6 |
Тип 7 |
|
Количестве провалов или перенапряжений |
3 |
5 |
6 |
7 |
|
Длительность, с |
0,20 |
0,50 |
1,00 |
2,00 |
|
Период повторения, с |
5 |
5 |
5 |
5 |
|
Глубина провала, % |
20 |
50 |
100 |
- |
|
Коэффициент временного перенапряжения, отн. ед. |
- |
- |
- |
1,2 |
Таблица 13 - Метрологические характеристики анализаторов при измерении провалов и выбросов напряжения
|
Наименование характеристик |
Диапазоны измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
Напряжение (фаза-нейтраль). В |
от 15 до 265 |
0,2 |
±(0,01 UH3M+0,4), В |
|
Длительность, мс |
от 10 до 5000 |
10 |
±10 |
|
Примечание иизм - измеренное значение напряжения, В | |||
Определение абсолютной погрешности измерения активной мощности проводить при помощи калибратора Ресурс-К2 методом прямых измерений в следующей последовательности:
-подключить анализатор к калибратору в соответствии с рисунком 2. В настройках режима анализатора, путем поочередного нажатия на лицевой панели кнопки SYSTEM, выбрать трехфазную четырехпроводную схему подключения;
-нажать на кнопку START/STOP, чтобы начать запись значений измерений в память анализатора;
-на калибраторе установить значения сигналов согласно данным таблицы 14;
-после завершения измерений, повторно нажать на кнопку START/STOP.
Таблица 14 - Характеристики сигналов
|
№ сигнала |
Напряжение переменного тока. В |
Сила переменного тока. А |
<Р |
COS ф |
|
1 |
220 |
5 |
30° |
0,866 |
|
2 |
5 |
-30° |
0,866 | |
|
3 |
5 |
45° |
0,707 | |
|
4 |
5 |
60° |
0,5 | |
|
5 |
5 |
-60° |
0,5 | |
|
Примечание Ф - углы между первыми гармониками фазных напряжений и токов | ||||
-запустить программу TopView. Выбрать пункт меню «Скачать данные». Выбрать последнюю сохраненную запись и выбрать «Скачать». После скачивания на компьютер откроется окно «Анализ записи». Выбрать пункт меню «Анализ записи» —» «Таблица изм. значений». Из таблицы выбрать зарегистрированные значения активной мощности.
- рассчитать абсолютную погрешность измерения активной мощности по формуле (2):
ЛР=
изм
(2)
где Ризм - измеренное значение фазной активной электрической мощности при помощи анализатора, Вт;
Ррасч - рассчитанное значение фазной активной электрической мощности по формуле (3), Вт;
Ррасч UK'Ik'COS (ft
где UK - значение напряжения переменного тока, задаваемое калибратором, В;
1К - значение переменного тока, задаваемое калибратором, А;
cos ср - значение угла между током и напряжением, задаваемое калибратором;
Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (2). находятся в пределах, приведенных в таблице 15.
Таблица 15 - Основные метрологические характеристики анализаторов при измерении активной мощности
|
Диапазоны измерений преобразователей тока, А |
Диапазоны измерений, кВт |
Разрешение, кВт |
Пределы допускаемой абсолютной погрешности измерений, кВт |
|
Постоянный ток иизм>200 В | |||
|
от 1 до 10 вкл. |
от 0 до 9.999 |
0,001 |
±(0,01 -Ризм+0,005) |
|
от 10 до 99,99 |
0,01 |
±(0,01РИЗм+0,05) | |
|
св. 10 до 200 вкл. |
от 0 до 99,99 |
0,01 |
±(0,01 Ризм+0,05) |
|
от 100 до 999,9 |
од |
±(0,01 РИзМ+0,5) | |
|
св. 200 до 1000 |
от 0 до 999,9 от 1000 до 9999 |
0,1 1 |
±(0,01 Ризм+0,5) ±(0,01 РИзм+5) |
|
Переменный ток ии3м>200 В, коэффициент мощности 1 | |||
|
от 1 до 10 вкл. |
от 0 до 9,999 |
0,001 |
±(0,007 Р„зм+0,003) |
|
от 10 до 99,99 |
0,01 |
±(0,007 Ризм^О,03) | |
|
св. 10 до 200 вкл. |
от 0 до 99,99 |
0,01 |
±(0,007 Риз«+0,03) |
|
от 100 до 999,9 |
0,1 |
±(0,007-Ризм+0,3) | |
|
св. 200 до 1000 |
от 0 до 999,9 от 1000 до 9999 |
0,1 1 |
±(0,007 РизМ+0,3) ±(0,007 Ризм+3) |
|
Примечания Ризм - измеренное значение мощности, кВт иизм - измеренное значение напряжения, В | |||
Определение абсолютной погрешности измерений коэффициента мощности проводить при помощи калибратора Ресурс-К2 методом прямых измерений одновременно с п. 7.4.7.
-запустить программу TopView. Выбрать пункт меню «Скачать данные». Выбрать последнюю сохраненную запись и выбрать «Скачать». После скачивания на компьютер откроется окно «Анализ записи». Выбрать пункт меню «Анализ записи» —* «Таблица изм. значений». Из таблицы выбрать зарегистрированные значения коэффициента мощности.
-абсолютную погрешность измерения коэффициента мощности определить по формуле (1).
Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 16.
Таблица 16 - Метрологические характеристики анализаторов при измерении коэффициента
мощности
|
Диапазон измерений |
Разрешение к |
Пределы допускаемой абсолютной погрешности измерений |
|
от 0,2 до 1,0 |
0,001 |
±0,02-cos физм+3-к |
|
Примечание cos физм - измеренный коэффициент мощности | ||
8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
-
8.1 При положительных результатах поверки нагрузок оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".
-
8.2 При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.
С.А. Корнеев
Начальник отдела испытаний и сертификации
