Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И.Менделеева»

* о с>

га « ®

Я п -г

<ъ.

УТВЕРЖДАЮ

Директор ФГУП «ВНИИМ . Д.И.Менделеева»

О 5-* 5

;Ж.В. Гоголинский ЗАМ.ДИРЕКТОРА

от 1 iмня 2016г.

Государственная система обеспечения единства измерений

Датчики осадков ДО-02-02

Методика поверки

МП 2551-0159-2016

Руководитель проблемной лаборатории метрологического обеспечения метеорологических систем измерений В.П. Ковальков

г. Санкт-Петербург 2016 г.

Настоящая методика поверки распространяется на датчики осадков ДО-02-02, предназначенные для измерений количества атмосферных осадков, и устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками 1 год.

1 Операции поверки Таблица 1

Наименование операции

Номер пункта МП

Операции проводимые при поверке

Первичной

Периодической

Внешний осмотр

6.1

+

+

Опробование

6.2

+

+

Подтверждение соответствия ПО

6.3

4-

+

Определение метрологических характеристик при измерении количества осадков.

6.4

+

+

1.1 При отрицательных результатах одной из операций поверка прекращается.

2 Средства поверки Таблица 2

Наименование средства поверки и вспомогательного оборудования

Метрологические характеристики

Диапазон измерений

Погрешность, класс

Цилиндр «К1ш»

номинальная вместимость 100 мл

± 1 мл

Устройство каплеобразования

-

-

  • 2.1 Средства поверки должны иметь действующие свидетельства о поверке.

  • 2.2 Допускается применение других средств поверки, обеспечивающих соотношение погрешностей эталонов и поверяемых рабочих средств измерений в соответствии с утверждёнными поверочными схемами.

  • 3 Требования безопасности и требования к квалификации поверителя.

    • 3.1 К проведению поверки допускаются лица, прошедшие специальное обучение и имеющие право на проведение поверки, изучившие настоящую методику и эксплуатационную документацию (далее ЭД), прилагаемую к датчикам осадков ДО-02-02.

    • 3.2 При проведении поверки должны соблюдаться:

-требования безопасности по ГОСТ 12.3.019-80, ГОСТ 12.2.007.0-75;

-требования безопасности, изложенные в эксплуатационной документации;

-«Правила технической эксплуатации электроустановок потребителей»;

  • 4 Условия поверки

При поверке должны быть соблюдены следующие условия:

-температура воздуха, °C                            от 10 до 30;

-относительная влажность воздуха, %               от 40 до 80;

-атмосферное давление, гПа                        от 600 до 1100

  • 5 Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • 5.1 Проверка комплектности датчика осадков ДО-02-02.

  • 5.2 Проверка электропитания системы датчика осадков ДО-02-02.

  • 5.3 Включение датчика осадков ДО-02-02, перед началом проведения поверки датчик осадков ДО-02-02 должен работать не менее 20 минут.

  • 5.4 Подготовка к работе средств поверки и вспомогательного оборудования согласно эксплуатационной документации (ЭД).

  • 6 Проведение поверки

    • 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие датчика осадков ДО-02-02 требованиям:

  • 6.1.1 датчик осадков ДО-02-02, вспомогательное и дополнительное оборудование не должны иметь механических повреждений или иных дефектов, влияющих на качество их работы.

  • 6.1.2 Маркировка датчика осадков ДО-02-02 должна быть целой, четкой, хорошо читаемой.

  • 6.1.3 Оптическая система датчика осадков ДО-02-02 должна быть очищена от загрязнений.

6.2. Опробование

Опробование датчика осадков ДО-02-02 должно осуществляться в следующем порядке:

  • 6.2.1 Включите датчик осадков ДО-02-02 и проверьте его работоспособность.

  • 6.2.2 Подключите датчик осадков ДО-02-02 к ПК с установленным ПО.

  • 6.2.3 С помощью ПО проведите проверку конфигурации, функционального состояния.

  • 6.3 Подтверждение соответствия программного обеспечения производится в следующем порядке:

  • 6.3.1 Идентификация автономного ПО «Регистратор осадков ДО-02-02» осуществляется путем проверки номера версии. Включите ПО «Регистратор осадков ДО-02-02». После загрузки программы на экране ПК отобразится название и номер версии ПО «Регистратор осадков ДО-02-02».

  • 6.3.2 Результаты идентификации программного обеспечения считают положительными, если номер версии ПО «Регистратор осадков ДО-02-02» соответствует номеру версии приведенному в

таблице 3.

Таблица 3

Вид проверки

Результат проверки

Определение номера версии (идентификационного номера) ПО «Регистратор осадков ДО-02-02».

не ниже 1.01

6.4. Определение метрологических характеристик при измерении количества осадков.

  • 6.4.1 Поверка датчиков осадков ДО-02-02 выполняется в следующем порядке:

  • 6.4.1.1 Установите датчик осадков ДО-02-02 на ровную плоскую поверхность.

  • 6.4.1.2 Подключите ноутбук к датчику осадков ДО-02-02, последовательно включите ноутбук и датчик осадков ДО-02-02. Последовательно проведите проверку конфигурации, функционального состояния и настройки датчика осадков ДО-02-02.

  • 6.4.1.3 Установите устройство каплеобразования над датчиком осадков ДО-02-02 согласно схеме приведенной в приложении Б, так чтобы центр устройства совпадал с центром датчика осадков ДО-02-02.

  • 6.4.1.4 Наполните цилиндр «КНп» водой до отметки в 2 мл, что соответствует количеству осадков 0,2 мм (см. приложение Б).

  • 6.4.1.5 Вылейте воду из цилиндра «КНп» в устройство каплеобразования.

  • 6.4.1.6 Откройте задвижку на устройстве, вода начнет капать на преобразователь.

  • 6.4.1.7 По истечении всей воды из устройства, зафиксируйте показания датчика осадков ДО-02-02 с экрана ноутбука.

  • 6.4.1.8 Повторите измерения не менее 3 раз.

  • 6.4.1.9 Повторите операции с п. 6.4.1.4 - 6.4.1.8 наполняя устройство водой 10 мл, 20 мл, 50 мл, 100 мл, 200 мл. Перевод объёма жидкости в количество осадков производится по таблице №4 Приложение Б.

  • 6.4.1.10 Вычислите абсолютною погрешность измерений количества атмосферных осадков ДМ по формуле

Ш = М -М

in изм   in эт

Где, Мэт — эталонное количество атмосферных осадков,

Мизм — значение количества атмосферных осадков измеренное.

  • 6.4.1.11 Погрешность измерений количества атмосферных осадков должна удовлетворять условию:

|ДМ| <0,1+0,08-Мизм,

где Мизм - измеренное количество осадков.

7.Оформление результатов поверки

  • 7.1 Результаты поверки оформляют в протоколе, форма которого приведена в Приложении А.

  • 7.2 При положительных результатах поверки оформляют свидетельство о поверке установленного образца. Знак поверки наносится на свидетельство о поверке и в паспорт МРАШ.408948.002-02 ПС.

  • 7.3 При отрицательных результатах поверки оформляют извещение о непригодности установленного образца.

Приложение А

Форма протокола поверки

Датчик осадков ДО-02-02 заводской номер______________

Дата ввода в эксплуатацию «_____»________20 года

Место установки^___________________________________________________________________

Результаты поверки

  • 1. Внешний осмотр

    • 1.1 Замечания_______________________________________________________________________________________

    • 1.2 Выводы _________________________________________________________________________

  • 2. Опробование

    • 2.1 Замечания_______________________________________________________________________________

    • 2.2 Выводы________________________________________________________________________

3. Определение метрологических характеристик датчика осадков ДО-02-02.

3.1 Погрешность измерений количества осадков.

Количество воды

Имитируемое количество осадков

Измеренное количество осадков

Погрешность измерений осадков

  • 3.2 Выводы______________________________________________________________________

4.0 Результаты идентификации программного обеспечения__________________________________

На основании полученных результатов датчик осадков ДО-02-02 признается:__________________

Для эксплуатации до «___»________________20___года.

Поверитель___________________________________________________________________________

Подпись                      ФИО.

Дата поверки       «____»   _____________20__года.

Приложение Б

Пересчёт количества воды в количество осадков Таблица 4

Количество воды

Количество осадков

2мл

0,2 мм

10 мл

1 мм

20 мл

2 мм

50 мл

5 мм

100 мл

10 мм

200 мл

20 мм

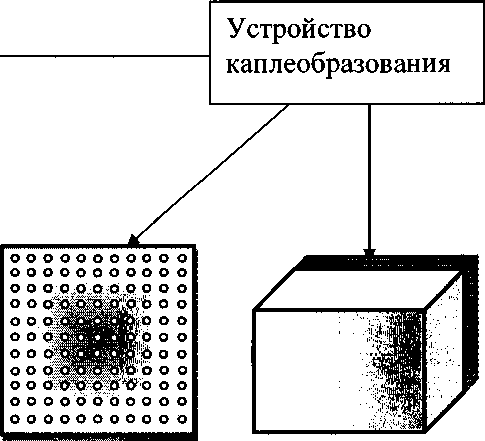

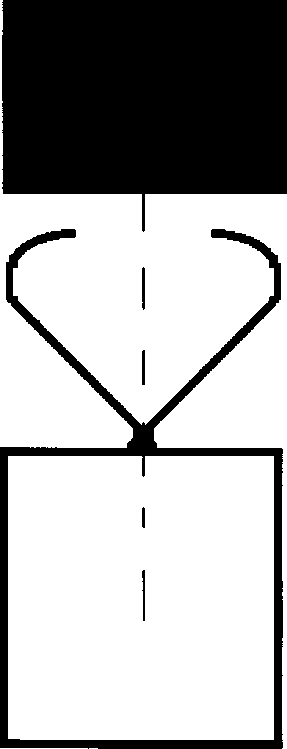

Рисунок 1 Схема расположения устройства каплеобразования.
