Методика поверки «ГСИ. Газоанализаторы стационарные фотоионизационные REAGuard 2 PID модели FGM-2010» (МП 242-2385-2020)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

. генерального директора

. Менделеева"

А.Н. Пронин 2" июня 2020 г.

Государственная система обеспечения единства измерений

Газоанализаторы стационарные фотоионизационные RAEGuard 2 PID модели FGM-2010 Методика поверки

МП 242-2385-2020

И.о. руководителя

научно-исследовательского отдела

государственных эталонов в области фидйко-химических измерений ФГУП «БЦИИМ/йм. Д.И. Менделеева»

_ А.В. Колобова "22" июня 2020 г.

Настоящая методика поверки распространяется на газоанализаторы стационарные фотоиони-зационные RAEGuard 2 PID модели FGM-2001, зав. №№ D0370015W6, D0370016W6, D0370017W6, D0370019W6,  D0370021W6,  D0370022W6,  D0370023W6,  D0370024W6,  D0370025W6,

D0370027W6, D0370007U5, D0370029W6, D0370030W6, D0370031W6, D0370032W6, D0370009V2, D0370036W6, D0370037W6, D0370038W6, D0370040W6, изготовленные фирмой «Honeywell Analytics Ltd», Великобритания, и устанавливает методы их первичной поверки при вводе в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава газоанализаторов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 1.2 Если при проведении одной из операций получен отрицательный результат, дальнейшая поверка прекращается.

• 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

3 Требования безопасности

• 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией.

• 3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3 Должны выполняться требования охраны труда для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.4 Требования правил безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

• 3.5 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды, °C                                           20 ± 5;

• - диапазон относительной влажности окружающей среды, %                 от 30 до 80;

• - атмосферное давление, кПа                                                   101,3 ± 4,0,

мм рт.ст.                                                760 ± 30;

• - механические воздействия, внешние электрические и магнитные поля (кроме поля Земли), влияющие на метрологические характеристики, должны быть исключены.

• 5.1 Выполнить мероприятия по обеспечению условий безопасности.

• 5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

• 5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

• 5.4 Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

• 5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

• - соответствие комплектности (при первичной поверке) требованиям руководства по эксплуатации;

• - соответствие маркировки требованиям руководства по эксплуатации;

• - газоанализатор не должен иметь повреждений, влияющих на работоспособность.

• 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

  • 6.2.1 При опробовании проверяют общее функционирование газоанализатора, для чего включают газоанализатор, после чего на дисплее появляется таймер обратного отсчета и запускается режим тестирования.

По окончанию времени прогрева, при условии отсутствия ошибок на лицевой панели газоанализатора светодиодный индикатор «STATUS» светится зеленым светом и газоанализатор переходит в режим измерений.

• 6.2.2 Результат опробования считают положительным, если:

• - органы управления газоанализатора функционируют;

• - во время тестирования отсутствуют сообщения об отказах;

• - после окончания времени прогрева газоанализатор переходит в режим измерений (на дисплее отображается измерительная информация).

6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

• - проводят визуализацию идентификационных данных ПО газоанализатора (номер версии встроенного ПО отображается при включении газоанализатора);

• - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

• 6.4 Определение метрологических характеристик

• 6.4.1 Определение основной погрешности

• 6.4.1.1 Определение основной погрешности газоанализатора проводят по схеме Рисунка Б.1 Приложения Б в следующем порядке:

• 1) Переводят насос газоанализатора в непрерывный режим работы;

• 2) Подают на вход газоанализатора ГС, содержащие поверочный компонент (таблица А.1 Приложения А, соответственно определяемому компоненту), в последовательности:

• - №№ 1-2-3-2-1-3 (при первичной поверке);

• - №№ 1-2-3 (при периодической поверке).

Время подачи каждой ГС не менее утроенного времени установления показаний. Время подачи контролируют с помощью секундомера.

Расход ГС устанавливают вентилем точной регулировки так, чтобы расход газа через ротаметр 5 был на уровне (0,1 - 0,3) дм³/мин (для исключения возможности разбавления ГС атмосферным воздухом через линию сброса).

Примечание - допускается проводить поверку газоанализаторов по ГС, содержащим определяемый компонент (таблица А.2 Приложения А).

• 3) Фиксируют установившиеся показания газоанализатора при подаче каждой ГС по показаниям жидкокристаллического дисплея и показаниям вольтметра универсального, подключенного к аналоговому выходу газоанализатора;

• 4) Рассчитывают значение содержания определяемого компонента в i-ой ГС по значению выходного токового сигнала по формуле

о) где Ij - установившееся значение выходного токового сигнала газоанализатора при подаче i-ой ГС, мА;

С_в - верхний предел диапазона показаний (от 0 до 100 млн'¹) определяемого компонента, млн'¹.

4) Значение основной приведенной погрешности газоанализатора уь %, для диапазонов измерений, в которых нормированы пределы допускаемой основной приведенной погрешности, рассчитывают по формуле

где Ci - установившиеся показания газоанализатора при подаче i-й ГС, объемная доля определяемого компонента, млн'¹;

С* - действительное значение содержания определяемого компонента в i-ой ГС, объемная доля определяемого компонента, млн'¹;

С_в* С_н - значения объемной доли определяемого компонента, соответствующие верхнему и нижнему пределам диапазона измерений, в котором нормированы пределы допускаемой основной приведенной погрешности, млн'¹.

Расчет действительного значения определяемого компонента С,^д, по содержанию поверочного компонента, следует проводить по формуле

С* =к_гС*-^ст\                               (3)

где к,      - коэффициент пересчета на поверочный компонент для z-ой ГС (z = 2, 3), указан

ный в таблице А.З Приложения А для соответствующего определяемого компонента;

да-с4Н8 _ действительное значение объемной доли поверочного компонента (изобутилена) в подаваемой ГС, млн'¹;

Примечание - значения коэффициентов пересчета определено для газоанализаторов стационарных фотоионизационных RAEGuard 2 PID модели FGM-2001, зав. №№ D0370015W6, D0370016W6,  D0370017W6,  D0370019W6,  D0370021W6,  D0370022W6,  D0370023W6,

D0370024W6, D0370025W6, D0370027W6, D0370007U5, D0370029W6, D0370030W6, D0370031W6, D0370032W6, D037009V2, D0370036W6, D0370037W6, D0370038W6, D0370040W6 при проведении испытаний для целей утверждения типа и подлежит повторному определению один раз в три года или после замены чувствительного элемента.

Значение основной относительной погрешности газоанализатора, 8_t, %, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле

в, = ^-100.                         (4)

'-'д

• 6.4.1.2 Результат определения основной погрешности считают положительным, если основная погрешность газоанализатора в каждой точке поверки не превышает значений, указанных в Приложении В для соответствующего определяемого компонента.

• 6.4.2 Определение вариации выходного сигнала

Определение вариации выходного сигнала допускается проводить одновременно с определением основной погрешности по п. 6.4.2 при подаче ГС № 2.

Значение приведенной вариации показаний, v_r, в долях от пределов допускаемой основной приведенной погрешности рассчитывают по формуле

где   Cf, С2     - результат измерений объемной доли определяемого компонента при подходе

к точке поверки 2 со стороны больших и меньших значений, млн'¹;

/о - пределы допускаемой основной приведенной погрешности поверяемого газоанализатора, %.

Значение относительной вариации показаний в долях от пределов допускаемой основной относительной погрешности рассчитывают по формуле где s₀ - пределы допускаемой основной относительной погрешности газоанализатора, %.

Результат считают положительным, если вариация выходного сигнала газоанализатора не превышает 0,5.

• 7.1 При проведении поверки оформляют протокол поверки произвольной формы.

• 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газоанализатор по результатам поверки признан пригодным к применению, то результаты поверки удостоверяются знаком поверки, наносимым на свидетельство о поверке.

• 7.3 Если газоанализатор по результатам поверки признан непригодным к применению, выписывается извещение о непригодности установленной формы.

Приложение А

(обязательное) Характеристики ГС, используемых при поверке газоанализаторов

Таблица А. 1 - Характеристики газовых смесей, содержащих поверочный компонент (изобутилен), используемых при проведении поверки

Таблица А.2 - Характеристики газовых смесей, содержащих определяемый компонент, используемых при проведении поверки

Таблица А.З - Значения коэффициентов пересчета на поверочный компонент (изобутилен) для газоанализаторов стационарных фотоионизационных RAEGuard 2 PID модели FGM-2001

Приложение Б

(рекомендуемое)

Схемы подачи ГС при проведении испытаний

2        3                                     б

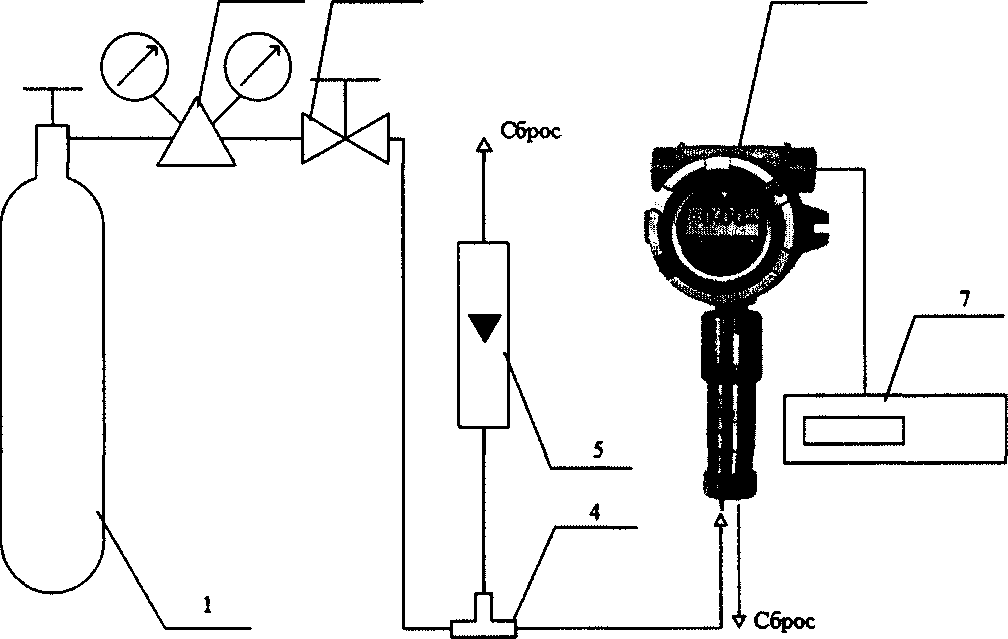

1 - баллон с ГС; 2 - редуктор баллонный; 3 - вентиль точной регулировки трассовый; 4 - тройник;

5 - ротаметр (индикатор расхода); 6 - газоанализатор; 7 - вольтметр универсальный.

Примечания:

• 1) Источник питания постоянного тока на схеме не показан.

• 2) Подача ГС от генератора газовых смесей ГГС-03-03 осуществляется аналогично, при этом поз. 1 - 3 не используются, выход генератора подключается непосредственно на вход тройника 4.

Рисунок Б.1 - Схема подачи ГС на газоанализаторы при проведении испытаний

Приложение В

(обязательное) Метрологические характеристики газоанализаторов Таблица В.1  - Диапазоны измерений и пределы допускаемой основной погрешности

газоанализаторов, зав. №№ D0370015W6, D0370016W6, D0370017W6, D0370019W6, D0370021W6, D0370022W6, D0370023W6, D0370024W6

Таблица В.2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов, зав. №№ D0370025W6, D0370027W6, D0370007U5, D0370029W6, D0370030W6, D03.70031W6, D0370032W6

Таблица В.З - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов, зав. №№ D0370009V2, D0370036W6, D0370037W6, D0370038W6, D0370040W6

12

¹

Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

• - номинальное значение содержания определяемого компонента в ГС должно соответствовать указанному для соответствующей ГС из приложения А;

• - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.
