Методика поверки «ГСИ. Преобразователи измерительные ИГМ-10-Х-11, ИГМЮ-Х-20, ИГМ-10-Х-22» (МП 19-221-2017)

Федеральное агентство по техническому регулированию и метрологии Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

Утверждаю

Директор ФГУОЛ<УНИИМ»

-

« '^> 2017 г.

Предисловие

• 1.  Разработана: ФГУП «Уральский научно-исследовательский институт метрологии» ' (ФГУП “УНИИМ”)

• 2. Исполнитель: Лифинцева М.Н. старший инженер ФГУП «УНИИМ».

• 3. Утверждена ФГУП “УНИИМ” «16» февраля 2017 г.

Настоящий документ не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешения ФГУП «УНИИМ».

СОДЕРЖАНИЕ

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2 НОРМАТИВНЫЕ ССЫЛКИ

• 3 ОПЕРАЦИИ ПОВЕРКИ

• 4 СРЕДСТВА ПОВЕРКИ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ.. .5

• 6 УСЛОВИЯ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПОВЕРКЕ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

  • 8.2 Опробование

  • 8.3 Проверка диапазона измерений и определение основной абсолютной погрешности при

измерении объемной доли компонентов

• 8.4 Определение вариации выходного сигнала

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Приложение А

Приложение Б

Приложение В

Дата введения «16» февраля 2017 г.

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 1.1 Настоящий документ распространяется на преобразователи измерительные ИГМ-10-Х-11, ИГМ-10-Х-20, ИГМ-10-Х-22 (далее - преобразователи) и устанавливает методику их первичной и периодической поверок.

• 1.2 Интервал между поверками - два года.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на документы, приведенные в таблице 1.

Таблица 1 -Документы, на которые даны ссылки в настоящей методике

3 ОПЕРАЦИИ ПОВЕРКИ

• 3.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.

Таблица 2- Операции поверки

Примечание. Знак «+» обозначает, что соответствующую операцию поверки проводят.

32 При получении отрицательных результатов на любой из операций, указанных в таблице 2, поверку прекращают, а далее выясняют и устраняют причины несоответствий и повторяют поверку по пунктам несоответствий.

4 СРЕДСТВА ПОВЕРКИ

• 4.1 При проведении поверки применяют следующие средства поверки:

• - стандартные образцы - поверочные газовые смеси (ГСО-ПГС):

ГСО 10597-2015 состава СН4,1 разряд; ГСО 10597-2015 состава С3Н8,1 разряд;

• - поверочный нулевой газ (ПНГ) - по ТУ 2114-008-53373468-2008 в баллонах под давлением;

• - эталон единицы постоянного электрического напряжения 3 разряда в диапазоне значений от Г10'² до Г10³ В, постоянного электрического тока 2 разряда в диапазоне значений от Г10'² до 3 А, переменного электрического напряжения 3 разряда в диапазоне значений от Г10"¹ до 750 В, электрического сопротивления 3 разряда в диапазоне значений от Г10² до Г10⁸ Ом (мультиметр цифровой 34410А, регистрационный номер в Федеральном информационном фонде 33921-07);

• - термогигрометр CENTER-ЗЮ. Диапазон измерений относительной влажности от 10 до 100 %, абсолютная погрешность ±2,5 %; диапазон измерений температуры от минус 20 °C до плюс 60 °C, абсолютная погрешность ±0,7 °C;

• - барометр-анероид метеорологический М-67. Диапазон (610-790) мм рт. ст., абсолютная погрешность ± 0,8 мм рт. ст.

• 4.2 ГСО должны иметь действующие паспорта, средства измерений должны иметь действующие свидетельства о поверке,

• 4.3 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5.1 При проведении поверки необходимо соблюдать требования ГОСТ 12.2.007.0-75, Приказа Минтруда России от 24.07.2013 №328н и требования безопасности, установленные в документации на средства поверки.

• 5.2 К проведению поверки допускаются лица, изучившие руководство по эксплуатации на поверяемый преобразователь, эксплуатационную документацию на средства поверки, настоящую методику поверки и работающих в качестве поверителей в организации аккредитованной на право поверки средств физико-химических измерений.

6 УСЛОВИЯ ПОВЕРКИ

Поверку преобразователей проводят в следующих условиях:

• - температура окружающего воздуха, °C           20±5

• - относительная влажность воздуха, %, не более      70

• - атмосферное давление, кПа                     от 98 до 104,6.

7 ПОДГОТОВКА К ПОВЕРКЕ

• 7.1 Преобразователь подготовить к работе в соответствии с руководством по эксплуатации.

• 7.2 Средства поверки подготовить к работе в соответствии с эксплуатационной документацией.

• 7.3 Поверку проводят с использованием ПГС, состав и характеристики которых приведены в , Приложении Б. Баллоны с ПГС должны быть выдержаны при температуре, соответствующей п.6

настоящей методики в течение не менее 24 ч. Расход подаваемой ПГС должен быть (0,50 ± 0,1) л/мин.

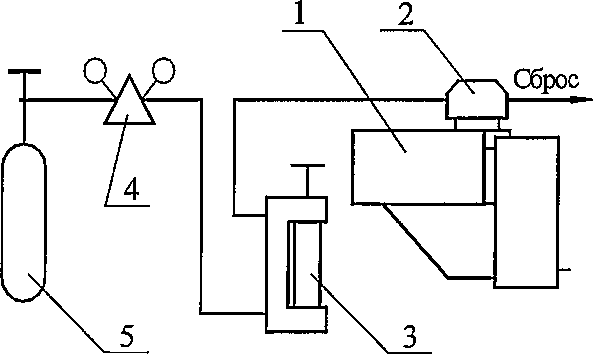

• 7.4 Собрать схему поверки преобразователя, которая представлена на рисунке 1.



1- преобразователь; 2 - насадка; 3 - ротаметр РМ-А-0,063,4 - редуктор (регулятор расхода поверочной газовой смеси) ДПК 1,65; 5 - баллон с поверочной газовой смесью.

Рисунок 1 - Схема поверки преобразователя

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр

• 8.1.1 При внешнем осмотре проверить:

• - соответствие комплектности эксплуатационной документации;

• - соответствие маркировки требованиям, предусмотренным эксплуатационной документацией;

• - отсутствие повреждений и дефектов, влияющих на работоспособность преобразователя;

• - наличие заводского номера;

• - наличие свидетельства о предыдущей поверке (в случае периодической поверки).

• 8.1.2 Результаты внешнего осмотра считают положительными, если выполняются требования 8.1.1.

8.2 Опробование

• 8.2.1 При опробовании проверить функционирование преобразователя и идентификационные данные программного обеспечения.

• 8.2.2 Проверку функционирования преобразователя проводить по отображению информации на ПК. При изменении значения входного сигнала от нижнего предельного значения до верхнего показания выходного сигнала должны изменяться.

8.2.3 Проверку идентификационных данных программного обеспечения преобразователя проводить сравнением номера версии (идентификационного номера) программного обеспечения на ПК с номером версии, указанным в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

• 8.2.4 Результаты опробования считают положительными, если выполняются требования, указанные в 8.2.2, и идентификационные данные программного обеспечения преобразователя соответствуют приведенным в таблице 3.

8.3 Проверка диапазона измерений и определение основной абсолютной погрешности при измерении объемной доли компонентов

• 8.3.1 Собрать схему поверки, которая изображена на рисунке 1.

• 8.3.2 Провести измерения ГСО-ПГС (далее-ПГС).

• 8.3.3 Значения объемной доли определяемого компонента должны соответствовать таблице 4.

Таблица 4 - Точки диапазона измерений, в которых проверяют основную абсолютную погрешность

• 8.3.4 Отношение погрешности, с которой устанавливается содержание компонента в ПГС, к пределу допускаемой основной абсолютной погрешности преобразователя, должно быть не более 1/2.

• 8.3.5 ПГС подают в следующей последовательности 1-2-3-2-1-3. Время подачи каждой ПГС не менее утроенного То,9д

83.6 Значения объемной доли определяемого компонента по значению выходного токового сигнала рассчитать по формуле

где Су - расчетное значение объемной доли определяемого компонента газовой смеси, %;

С_Вд_И- верхняя граница диапазона измерений преобразователя, %;

-значение токового выходного сигнала при подаче i-ПГС, мА.

• 8.3.7 Значения основной абсолютной погрешности, Д_о, рассчитать в каждой поверяемой точке диапазона измерений по формуле

Ао⁼ Су — Coj₅                                       (2)

где Cij - i-показание преобразователя в j-точке диапазона измерений, %;

Coj -значение объемной доли измеряемого компонента, соответствующее j-точке диапазона, указанное в паспорте на ГСО-ПГС, %.

• 8.3.8  Результаты считать положительными, если полученные значения основной абсолютной погрешности находятся в интервалах, указанных в Приложении В настоящей методики.

8.4 Определение вариации выходного сигнала

• 8.4.1 Определение вариации выходного сигнала преобразователя проводят одновременно с определением основной абсолютной погрешности.

• 8.4.2 Значение вариации выходного сигнала определить как разность между показаниями преобразователя, полученными в точке проверки 2 (ПГС № 2), при подходе к точке проверки со стороны больших и меньших значений.

• 8.4.3 По результатам измерений значение вариации выходных сигналов (Н) в долях от пределов допускаемой основной абсолютной погрешности рассчитать по формуле

С-—С

Н = -$-___—                                 (³)

^до ’

где Се, С_м -результаты измерений определяемого компонента при подходе к точке проверки со стороны соответственно больших и меньших значений, %.

• 8.4.4 Результаты поверки считают положительными, если полученные значения вариации выходных сигналов не превышают 0,5 пределов допускаемой основной абсолютной погрешности, указанных в приложении В.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 9.1 Результаты заносят в протокол, рекомендованная форма которого приведена в приложении А.

• 9.2 При положительных результатах поверки преобразователь признают пригодным к эксплуатации, оформляют свидетельство о поверке по форме приказа Минпромторга России №1815 от 02.07.2015 г. или в паспорте делают отметку с указанием даты поверки и подписи поверителя. Знак поверки наносится в паспорт и (или) свидетельство о поверке.

• 9.3 При отрицательных результатах поверки преобразователь к применению не допускают, свидетельство о поверке аннулируют, выдают извещение о непригодности по форме приказа Минпромторга России № 1815 от 02.07.2015 г. с указанием причин, делают соответствующую запись в паспорте.



  М.Н.Лифинцева

Старший инженер ФГУП «УНИИМ»

Приложение А

(рекомендуемое) ФОРМА ПРОТОКОЛА ПОВЕРКИ

Протокол № от

Поверки преобразователей измерительных ИГМ-10-Х-11, ИГМ-10-Х-20, ИГМ-10-Х-22 в соответствии с документом МП 19-221-2017 «ГСП. Преобразователи измерительные ИГМ-10-Х-11, ИГМ-10-Х-20, ИГМ-10-Х-22. Методика поверки»

Заводской номер:_________________________________________________________________

Принадлежит:_________________________________________________________________

Дата изготовления:_________________________________________________________________

Средства поверки:__________________________________________________________________

Условия поверки:_________________________________________________________________

Результаты внешнего осмотра____________________________________________________

Результаты опробования

Таблица - Идентификационные данные программного обеспечения

Проверка диапазона измерений и определение основной абсолютной погрешности при

измерении объемной доли компонентов

Определение вариации выходного сигнала

Заключение по результатам поверки:

На основании положительных результатов поверки выдано свидетельство о поверке №_________от_________20__г.

На основании отрицательных результатов поверки выдано извещение о непригодности

• №__________от________20___г.

Дата поверки_________________ Подпись поверителя___________________________

Организация, проводившая поверку________________________________________________

Приложение Б Характеристики поверочных газовых смесей (ПГС), утвержденных в качестве государственных стандартных образцов (ГСО), используемых при поверке преобразователей измерительных ИГМ-10-Х-11, ИГМ-10-Х-20, ИГМ-10-Х-22

Приложение В

Диапазоны измерений объемной доли определяемого компонента и пределы допускаемой основной абсолютной погрешности преобразователей измерительных ИГМ-10-Х-11, ИГМ-10-Х-20, ИГМ-10-Х-22
