Методика поверки «гси.Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-10000» (МП 0012-2020)

Общество с ограниченной ответственностью «МетроКонТ»

УТВЕРЖДАЮ

«09» октября 2020 г.

Директор 00 «МетроКонТ» _ Е.Ю. Трифонов

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Казань 2020 г.

Стр.

• 1 Область применения

• 2 Нормативные ссылки

• 3 Термины и определения

• 4 Метод поверки

• 5 Операции поверки

• 6 Средства поверки

• 7 Требования безопасности

• 8 Условия поверки

• 9 Подготовка к поверке

• 10 Проведение поверки резервуара

  • 10.1 Внешний осмотр

  • 10.2 Измерения базовой высоты резервуара

  • 10.3 Определение внутренних диаметров поясов резервуара

  • 10.4 Измерения высот поясов резервуара

  • 10.5 Определение параметров «мертвой» полости резервуара

    • 10.5.1 Измерение объема неровностей днища

    • 10.5.2 Измерение высоты «мертвой» полости

    • 10.5.3 Измерение координаты точки касания днища грузом рулетки

  • 10.6 Определение объемов внутренних деталей

• 11 Обработка результатов измерений и составление градуировочной таблицы

  • 11.1 Обработка результатов измерений

  • 11.2 Составление градуировочной таблицы резервуара

• 12 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

БИБЛИОГРАФИЯ

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на резервуары стальные вертикальные цилиндрические теплоизолированные (далее - резервуар) номинальной вместимостью 10000 м³ (РВС-10000  №№ 21294/1 ОС, 21943/1 ОС) расположенные по адресу:

Усинскнефтегаз» и предназначенные для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска и устанавливает методику геометрическим методом их первичной, периодической поверки.

• 2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

• 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

• 3.1     резервуар     стальной     вертикальный     цилиндрический

теплоизолированный: Стационарная мера вместимости, наружная поверхность которой покрыта слоем теплоизоляции, с индивидуальной градуировочной таблицей, предназначенная для приема, хранения и отпуска, измерения объема и массы нефти и нефтепродуктов совместно со средствами измерений уровня, плотности и температуры.

• 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефти и нефтепродукта в нем.

• 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

• 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен нефтью и нефтепродуктом до определенного уровня.

• 3.5  номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

• 3.6  действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

• 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефти и нефтепродукта в резервуаре.

• 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

• 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

• 3.12 геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

• 4 МЕТОД ПОВЕРКИ

Поверку резервуара проводят геометрическим методом.

• 4.1 При поверке резервуара вместимость первого пояса резервуара определяют по результатам измерений внутреннего диаметра с применением электронного тахеометра и высоты первого пояса.

• 4.2 Вместимость вышестоящих поясов определяют по результатам измерений внутренних радиусов и высот поясов.

• 4.3  Поверку резервуара проводят юридические лица и индивидуальные предприниматели (далее - организация) аккредитованные в соответствующем порядке на право проведения поверки.

• 4.4 Устанавливают следующие виды поверок резервуара:

• - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

• - периодическую - по истечении срока интервала между поверками;

• - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

• 4.5 Интервал между поверками 5 лет.

• 5 ОПЕРАЦИИ ПОВЕРКИ

  • 5.1 При проведении поверки резервуара должны быть выполнены операции,

указанные в таблице 1

Таблица 1

• 6 СРЕДСТВА ПОВЕРКИ

• 6.1.1   При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

• 6.1.1.1 Рулетку измерительную 2-го класса точности с диапазоном измерений от О до 50 м по ГОСТ 7502-98.

• 6.1.1.2 Рулетку измерительную 2-го класса точности с грузом диапазоном измерений от 0 до 30 м по ГОСТ 7502-98.

• 6.1.1.3 Тахеометр электронный Nikon NPR-332 по [1].

• 6.1.2 Вспомогательные средства поверки:

• - Анализатор-течеискатель типа АНТ-ЗМ по [2].

• - Мел, шпатель, щетки (металлические), микрокалькулятор, веха телескопическая с призменным отражателем.

• 6.1.3 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

• 6.1.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

• 6.2.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 2.

Таблица 2

• 6.2.2 При соблюдении указанных в таблице 2 пределов допускаемой погрешности измерений, относительная погрешность определения вместимости резервуара не превышает: ±0,10 %.

• 7 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости).

  • 7.2 К поверке резервуара допускают лиц, изучивших настоящую инструкцию, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-2015.

  • 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310-2016, спецобувь по ГОСТ 12.4.137-2001, строительную каску по ГОСТ 12.4.087-84.

  • 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи и внутри резервуара на высоте 2000 мм, не должна превышать 300 мг/м³ - по ГОСТ 12.1.005-88.

  • 7.5  Измерения параметров резервуара во время грозы категорически запрещены.

  • 7.6 Перед началом поверки резервуара проверяют исправность:

• - лестниц с поручнями и подножками;

• - помостов с ограждениями.

• 7.7 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

• 7.8 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

• 8 УСЛОВИЯ ПОВЕРКИ

  • 8.1 При поверке соблюдают следующие условия:

    • 8.1.1 Измерения параметров резервуара проводят изнутри его.

    • 8.1.2 Для проведения измерений параметров резервуара его освобождают от остатков нефти и нефтепродукта, зачищают, пропаривают (при необходимости), промывают и вентилируют.

    • 8.1.3 Температура окружающего воздуха и воздуха внутри резервуара от плюс 5°С до плюс 35°С.

    • 8.1.4  При проведении периодической поверки допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.7 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами её измерений в предыдущей поверке составляет не более 0,1 %.

• 9 ПОДГОТОВКА К ПОВЕРКЕ

  • 9.1 При подготовке к поверке проводят следующие работы:

    • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства поверки.

    • 9.1.2  Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

    • 9.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр, проводят необходимые операции к подготовки к работе, в соответствии с руководством по эксплуатации. Для удобства выполнения измерений рекомендуемая высота установки: 1650 - 1750 мм от днища резервуара до визирной линии тахеометра.

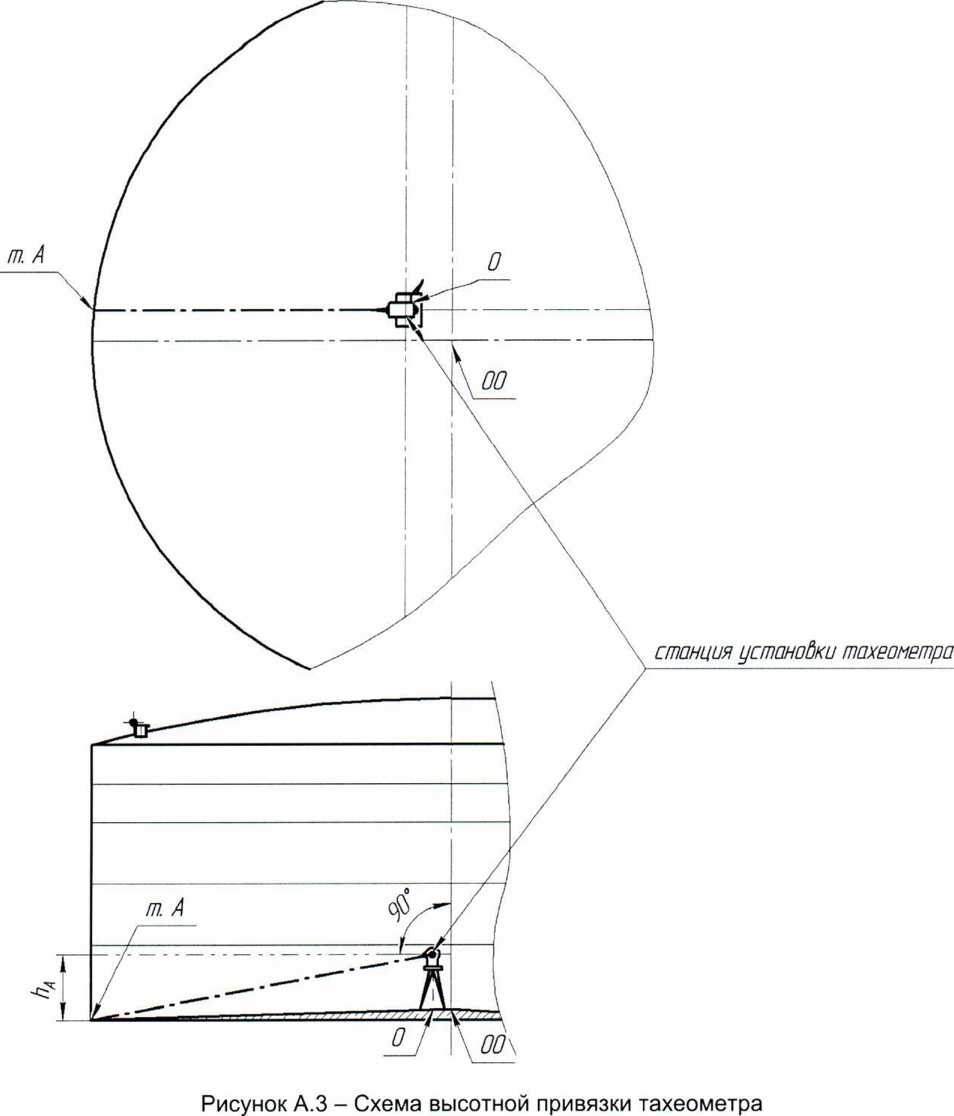

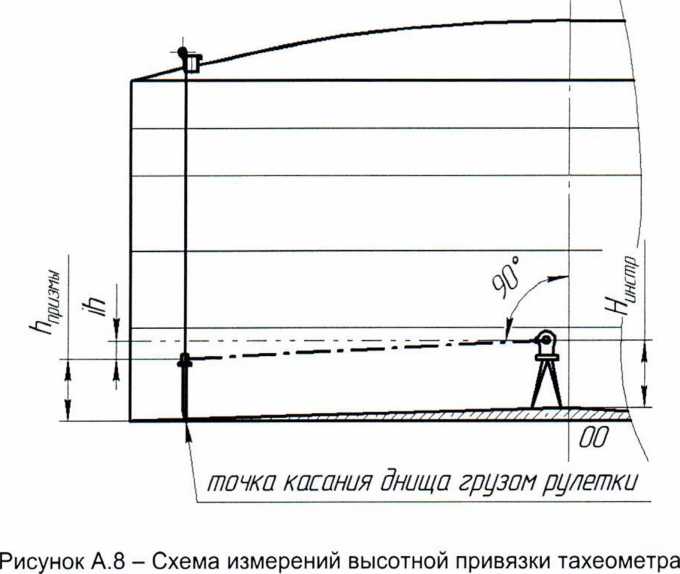

    • 9.1.4 Проводят высотную привязку установки тахеометра, для этого:

а) опускают измерительную рулетку с грузом через измерительный люк до точки касания днища грузом рулетки и фиксируют её мелом;

б) устанавливают тахеометр в области центра резервуара, при этом место установки выбирают с учетом стабильного позиционирования прибора (отсутствие хлопуна);

в) тахеометр горизонтируют, с помощью триггеров в соответствии с его технической документацией. Выбирают режим измерений тахеометра HD-h-HZ. Величину горизонтального угла устанавливают Hz = 0°00 00 ;

г) направляют визир оптической трубы тахеометра (далее - визир тахеометра) по нормали к цилиндрической стенке резервуара в место пересечения днища и стенки (точка А рисунок А.З);

д) измеряют расстояние h_A и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента (рисунок А.З);

е) повторно снимая показания h_A, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; /7 = 0.

• 9.1.5 В программном обеспечении тахеометра формируют файл записи данных измерений.

• 10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

• 10.1.1 При внешнем осмотре резервуара проверяют:

• -  состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц и перил;

• - состояние днища резервуара (отсутствие бугров, ям);

• - чистоту внутренней поверхности резервуара;

• - отсутствие деформации стенок резервуара, препятствующих проведению измерений параметров резервуара.

• 10.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

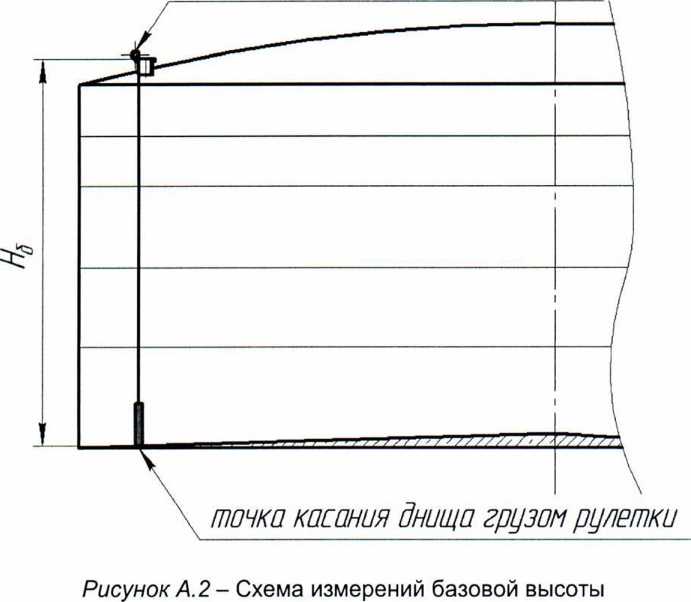

• 10.2.1 Базовую высоту резервуара Н_б измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (рисунок А.2, Приложение А).

В точке касания днища грузом рулетки проводят мелом отметку на днище резервуара.

• 10.2.2 Результаты измерений базовой высоты Л/_б с указанием места отсчета вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

• 10.2.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия -владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.

При ежегодных измерениях базовой высоты резервуара резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

• 10.3.1 Определение внутренних диаметров поясов проводят с применением тахеометра по 5.2.1.4. Внутренне диаметры поясов резервуара D_t определяют по результатам измерений радиусов на 12 образующих в каждом поясе резервуара.

Тахеометр устанавливают в режим измерений «SD-Hz-Vz».

Измерение резервуара проводят:

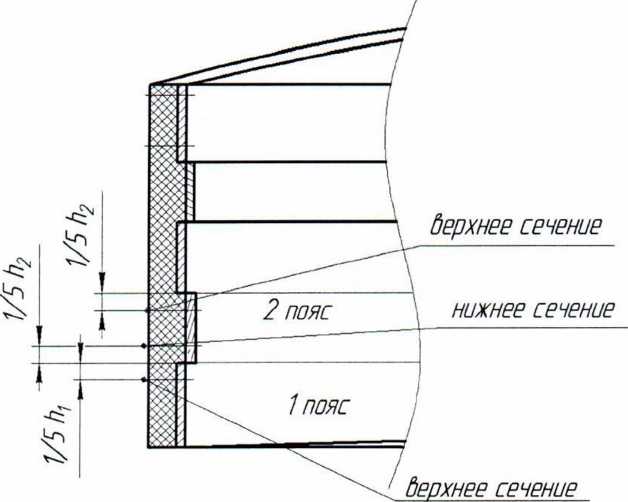

а) для первого пояса - в верхнем сечении;

б) для вышестоящих поясов - в нижнем и верхнем сечениях.

Нижнее и верхнее сечения находятся в плоскости отходящих от сварного шва на величину равную 1/5 высоты пояса (рисунок А.4, Приложение А).

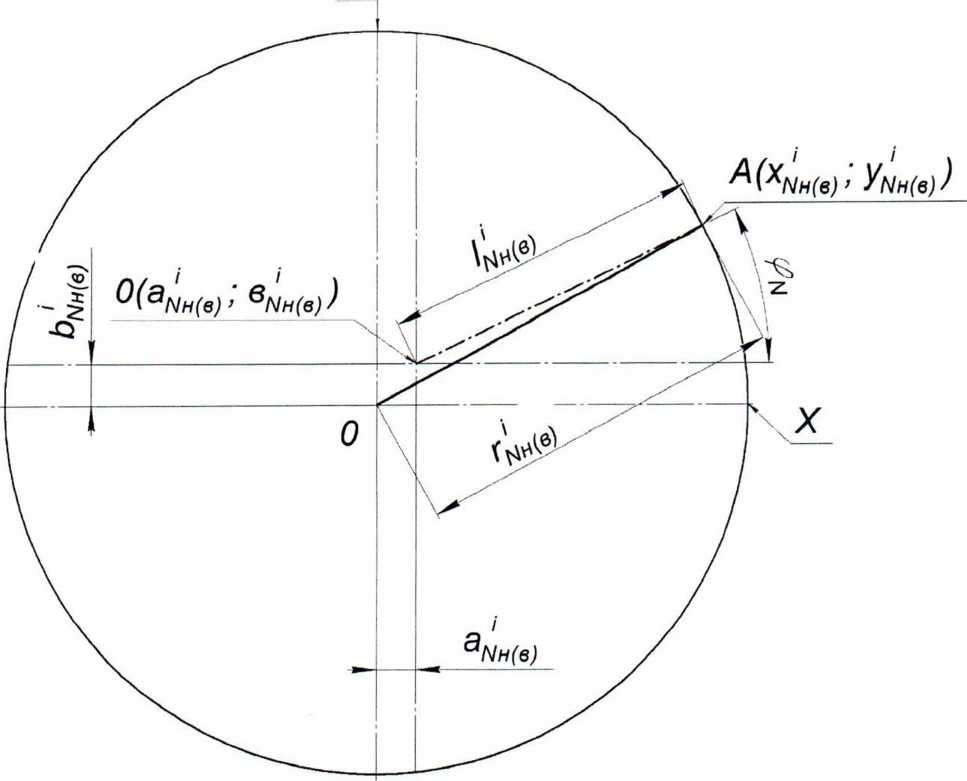

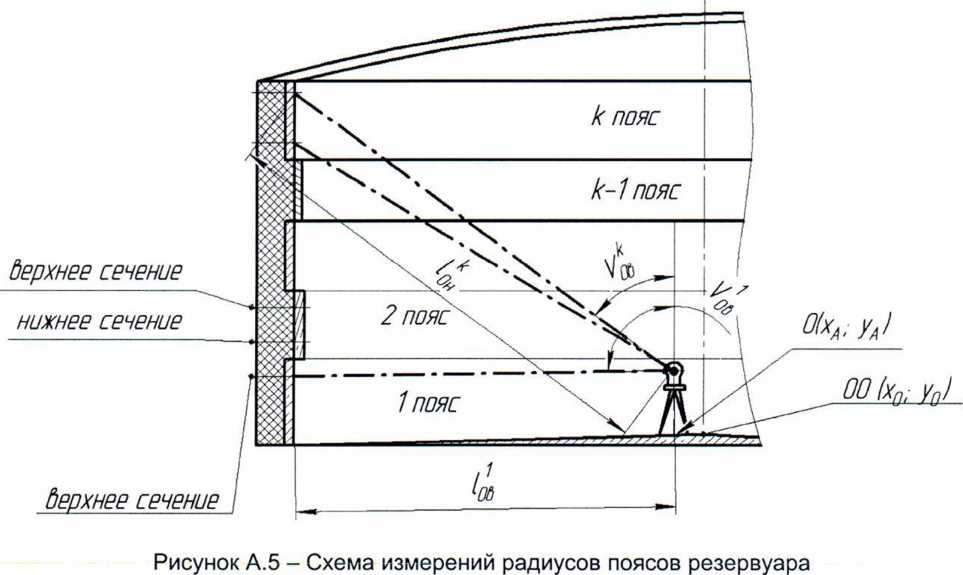

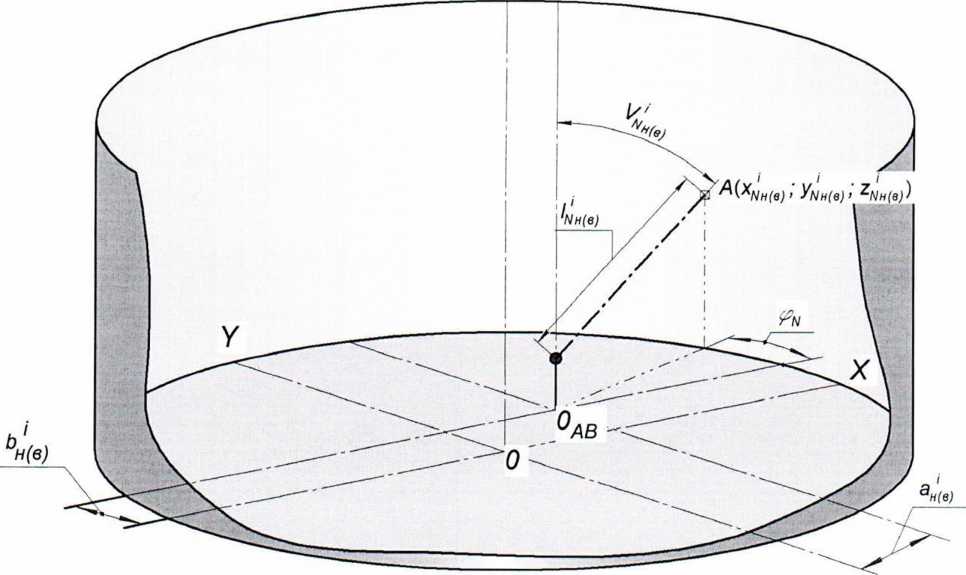

• 10.3.2  Измерение радиусов поясов резервуара проводят в следующей последовательности (рисунок А.5, Приложение А).

  • 10.3.2.1 Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 1-го пояса и измеряют: наклонное расстояние /q_b , мм; вертикальный угол \/q_b , у гл. сек.

  • 10.3.2.2  Направляют сетку нитей визира тахеометра на стенку резервуара в нижнем сечении 2-го пояса и измеряют: наклонное расстояние /д_н , мм; вертикальный угол Vg²_H , у гл. сек.

  • 10.3.2.3  Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 2-го пояса и измеряют: наклонное расстояние /q_b , мм; вертикальный угол Vq_b , угл. сек.

  • 10.3.2.4 Проводят аналогичные операции по 10.3.2.2, 10.3.2.3 и измеряют : наклонные расстояние /д_в , мм; вертикальны! углы Vq_q , угл. сек.

Примечание - В обозначениях /д_в и Vq_b верхний индекс указывает номер текущего пояса, в нижнем индексе - цифра соответствует номеру образующей (О, 1,...N) , буква «н» и «в» соответствует плоскости (сечению) измерений (нижнее и верхнее соответственно).

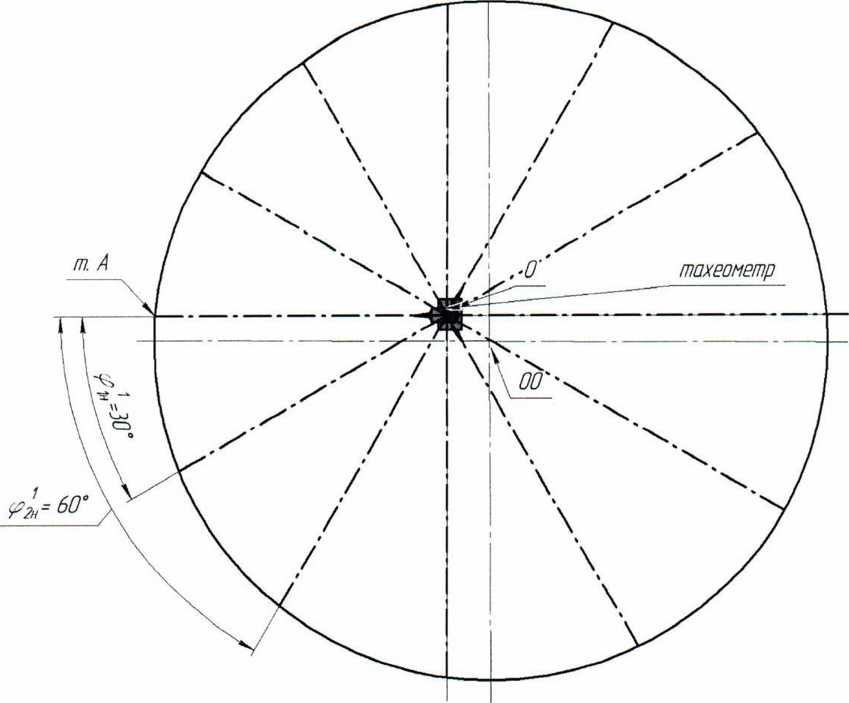

• 10.3.2.5 Поворачивают алидаду тахеометра в горизонтальной плоскости против часовой стрелке на угол 30° (рисунок А.6, Приложение А). Фиксируют значение

-I

горизонтального угла ф_1н , угл. сек. первой образующей.

• 10.3.2.6 Проведя аналогичные операции по 10.3.2.1 - 10.3.2.4 измеряют /-{_Н(_В) , мм;

вертикальные углы

• 10.3.2.7 Поворачивают алидаду тахеометра на угол 60°. Фиксируют значение

-1

горизонтального угла <р₂н » У^гл- ^сек- ^ВТ0Р°й образующей и проводят операции по 10.3.2.1 - 10.3.2.6.

• 10.3.2.8 Проводят аналогичные операции на остальных образующих.

• 10.3.2.9 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблицы Б.4).

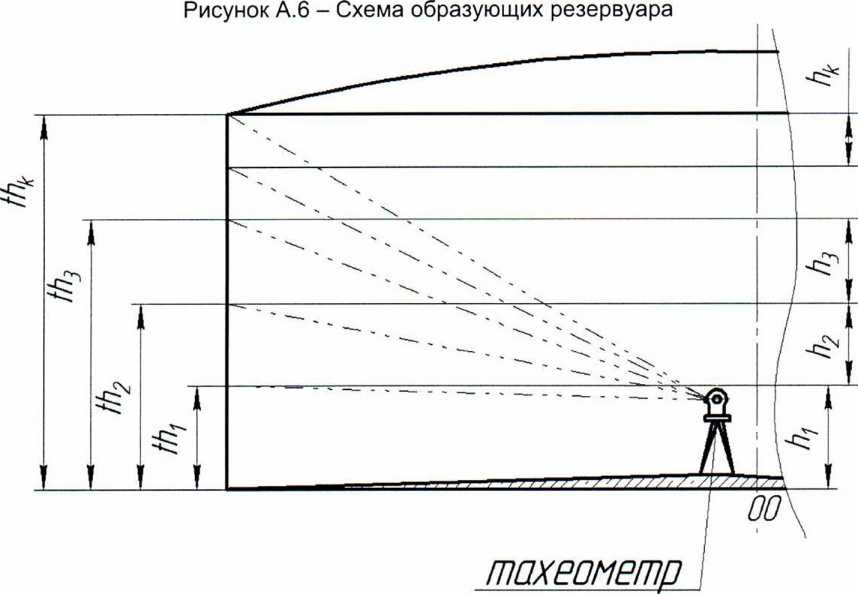

Высоту i-ro пояса резервуара h, измеряют на нулевой и противоположной N/2 образующей резервуара (рисунок А.7, Приложение А), при помощи тахеометра, в следующей последовательности.

• 10.4.1 Устанавливают на тахеометра режим измерений «HD-h-Hz».

• 10.4.2 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 1-го пояса и нижней границы 2-го пояса. Измеряют расстояние высоту превышения, как расстояние по вертикали th^, мм.

• 10.4.3 Проводя аналогичные процедуры по 10.4.3 измеряют расстояния th₂...th_k, мм, вышестоящих поясов.

• 10.4.4 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.5).

При определении параметров «мертвой» полости резервуара проводят измерения:

• 1) объема неровностей днища;

• 2) высоты «мертвой» полости;

• 3) координаты точки касания днища грузом рулетки.

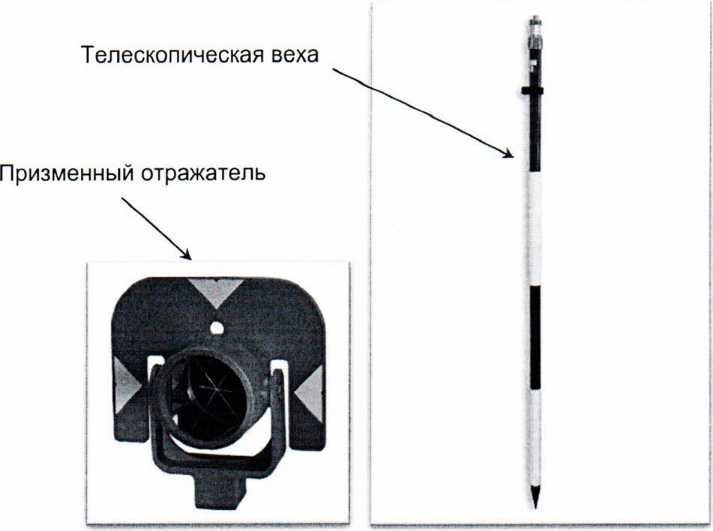

• 10.5.1 Измерение объема неровностей днища тахеометра, вехи с призменным отражателем и измерительной рулетки путем измерения высот превышения рейки в точках пересечения концентрических окружностей днища (I, 11,..,VI 11) и 8 радиусов днища (рисунок А.9, Приложение А).

  Определение объема неровностей




Измерения проводят в следующей последовательности.

• 10.5.1.1 Проводят высотную привязку тахеометра к точке касания днища грузом рулетки днища грузом рулетки.

Тахеометр приводят в отражательный режим измерений «HD-h-Hz».

Устанавливают веху с призменным отражателем в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи.

Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения /?₀, мм, (рисунок А.8, Приложение А) и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента.

Повторно снимая показания h_Q, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; h = 0.

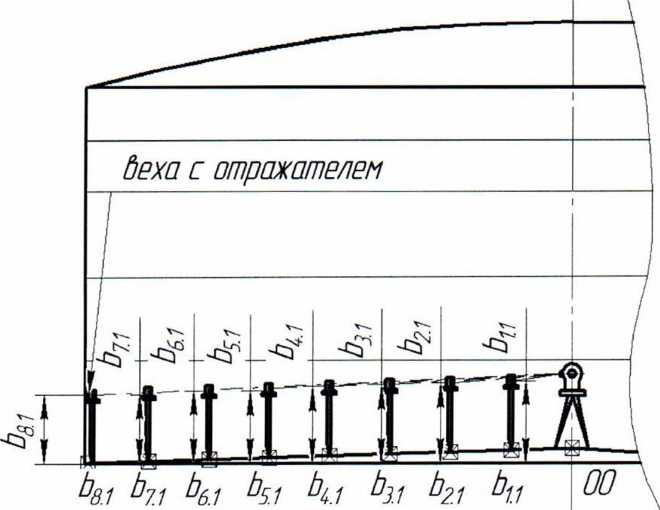

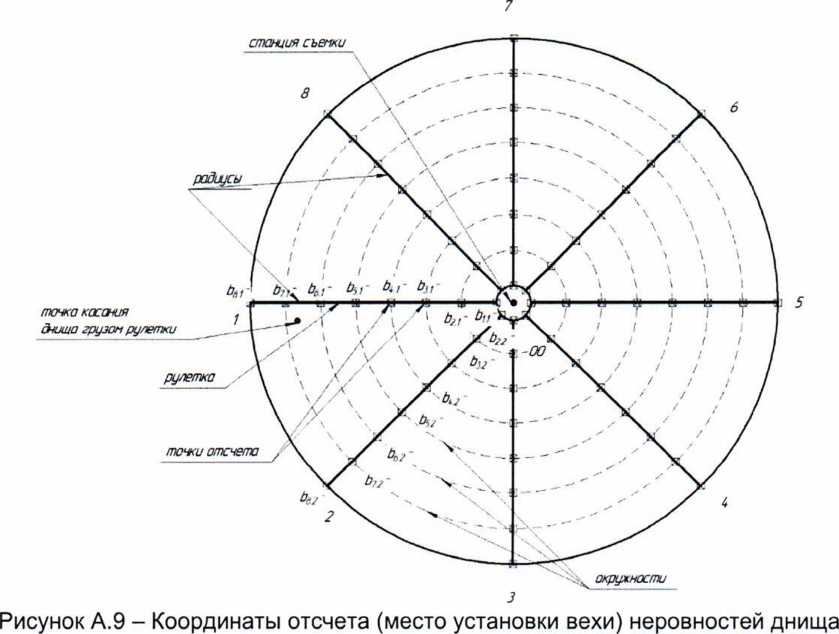

• 10.5.1.2 Формируют координаты отсчета (места установки вехи) на первом радиусе, для чего укладывают рулетку на днище резервуара, при этом начало отсчета совмещают с точкой установки станции, а второй конец совмещают с отметкой 1-ой образующей на стенке резервуара (рисунок А.9, Приложение А).

• 10.5.1.3 Устанавливают веху в точку ₁ (пересечение 1-й окружности на 1-й образующей), координаты отсчета приведены в таблице 3, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения ₁₍ мм, (рисунок А. 10, Приложение А). Последовательно устанавливая в остальных точках отсчета измеряют высоты превышения Ь₂ -р...,Ь_{8 1¹}, мм.

Таблица 3

• 10.5.1.4 Поворачивают алидаду тахеометра на 45° против часовой стрелки и укладывают ленту рулетки на 2-й радиус днища, совмещая начало отсчета (точка b₂ j), а второй конец совмещают с отметкой 2-ой образующей на стенке резервуара (рисунок А.9). Проводят измерения высот превышения Ь₂2>--->Ь₈₂ ^на втором радиусе аналогично.

• 10.5.1.5 Проводя аналогичные процедуры по 10.5.1.2-10.5.1.4 измеряют высоты превышений точек отсчета на остальных образующих.

• 10.5.1.6 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.6).

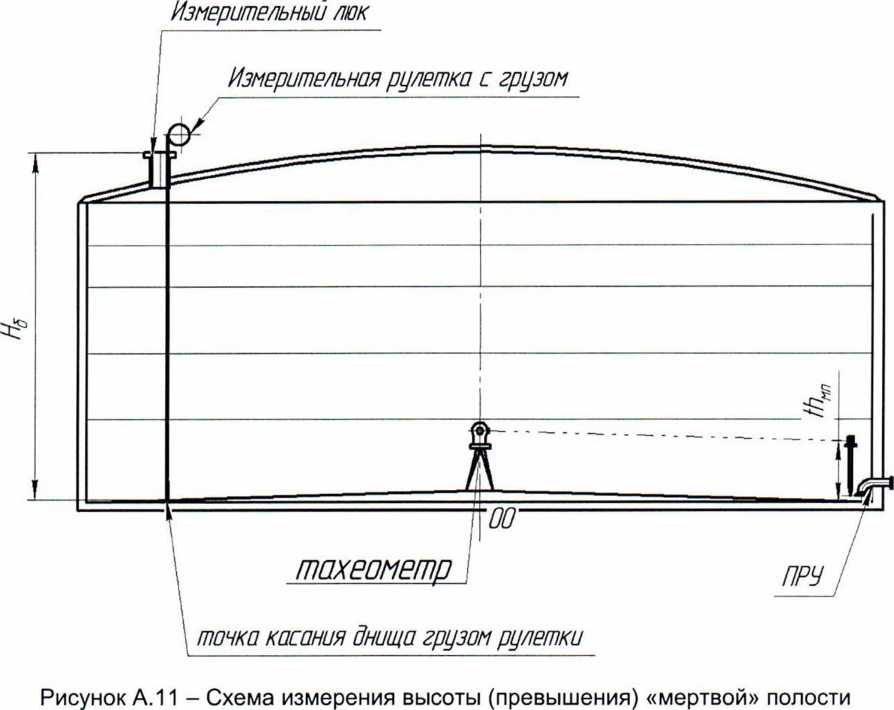

• 10.5.2 Измерение высоты «мертвой» полости

Измерение высоты «мертвой» полости резервуара проводят с применением тахеометра в следующей последовательности.

Устанавливают веху с призменным отражателем на плоскость среза приемнораздаточного устройства. Направляют сетку нитей визира на центр призмы и измеряют расстояние th_Mn, мм, как высоту превышения (рисунок А.11, Приложение А). Измерения проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.7).

• 10.5.3 Измерение координаты точки касания днища грузом рулетки

Координату точки касания днища грузом рулетки измеряют тахеометром в следующей последовательности.

Устанавливают веху в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют горизонтальный угол (р₀ ,⁰, и контролируют высоту /?₀ , мм. В соответствии с пунктом 10.5.1.1 её значение должно быть равно нулю.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.8).

Объемы внутренних деталей, находящихся в резервуаре, определяют по данным проектной документации на резервуар.

Внутренняя деталь, которая влияет на вместимость резервуара является люк-лаз и центральная труба.

Данные объемов и расположения внутренних деталей носят в протокол поверки форма которого приведена в приложении Б (таблица Б.9).

• 11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ

ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

• 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

• 11.2.1  Градуировочную таблицу составляют начиная с уровня Н_мп, соответствующего высоте «мертвой» полости /?_мп, до предельного уровня Н_пр, вычисляя посантиметровую вместимость резервуара /-го пояса V , м³, по формуле

где V (Н).   - посантиметровая вместимость резервуара, соответствующая уровню

Н_/_₁, м³;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

H_t__} ~ уровень жидкости, соответствующий суммарной высоте поясов, см;

Dj - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.1), мм.

• 11.2.2 Предельный уровень /7_пр, см, до которого составляют градуировочную таблицу, вычисляют по формуле





где П - номер пояса, выбираемый из ряда: 2, 3,..., п; hj — высота i-ro пояса, мм;

Г_о - радиус расположения точки касания днища грузом рулетки, мм;

(р - угол направления наклона резервуара, °.

м³, вычисляют по

• 11.2.3 Посантиметровую вместимость 1-го пояса формуле (Д.8).

• 11.2.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 11.2.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Я_мп, соответствующий высоте «мертвой» полости.

• 11.2.6 При составлении градуировочной таблицы значения вместимости округляют до 1 дм³.

• 11.2.7 Значения посантиметровой вместимости, указанные в градуировочной таблице, соответствуют температуре 20 °C.

• 11.2.8 Результаты расчетов вносят в журнал, форма которого приведена в приложении Г.

• 11.2.9 Обработка результатов измерений может быть проведена ручным способом или с использованием разработанного и аттестованного в установленном порядке программного обеспечения.

• 11.2.10 Результаты измерений должны быть оформлены протоколом поверки, форма которого приведена в приложении Б, который является исходным документом для расчета градуировочной таблицы.

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке.

  • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б)  протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

• 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

• 12.4   Градуировочную таблицу утверждает руководитель организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки данного типа средств измерений.

Рисунок А. 10 - Схема измерений высот превышения неровностей днища

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Таблица Б.1 - Общие данные

Продолжение таблицы Б.1

Окончание таблицы Б.1

Таблица Б.2- Условия проведения измерений

Таблица Б.З - Базовая высота резервуара                    В миллиметрах

Таблица Б.4- Измерение внутренних радиусов поясов резервуара

Продолжение таблицы Б.4

Окончание таблицы Б.4

Таблица Б.5 - Высота превышения поясов

продолжение таблицы Б.5

Таблица Б.6 - Измерение неровностей днища

В миллиметрах

Таблица Б.7 - Параметры «мертвой» полости

Таблица Б.8- Координата точки измерений уровня жидкости и базовой высоты резервуара

Таблица Б.9- Внутренние детали цилиндрической формы

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара от «____»______________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________, в составе председателя_________________

предприятия - владельца резервуара

_________________________________________и членов:_______________________________

инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица 1 В миллиметрах

Относительное изменение базовой высоты резервуара 5_б , %, вычисляют по формуле

Вывод - требуется (не требуется) внеочередная поверки резервуара.

Председатель комиссии

Члены комиссии:

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы²

УТВЕРЖДАЮ

«____»_________________20__г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный

РВС_________ №______________

О р га н и за ци я_____

Погрешность определения вместимости: ±0,10 %

Срок очередной поверки_________________________

Поверитель

подпись

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация____

Резервуар №______________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.1- Посантиметровая вместимость нижней части резервуара

Таблица Г.2 - Средняя вместимость в пределах вместимости пояса, приходящейся

на 1 см высоты наполнения

Обработка результатов измерений

Д.1.1 Внутренние диаметры в сечении (нижнее, верхнее) /-го пояса резервуара D,

, мм, измеренные по 10.3 вычисляют по формуле

О'_(в)=2/?'_(в),                              (Д.1)

где /?'_(в) - внутренний радиус в нижнем (верхнем) сечении /-го пояса, мм.

Д.1.2 Для вычисления внутреннего радиуса пояса резервуара проводят измерения следующих параметров:

• - наклонного расстояния /д/_н(_В) (параметр SD);

• - вертикального угла Уд/_Н(_В) (параметр Vz);

• - горизонтального угла (p_w (параметр Hz).

Д.1.3 Положение точки (например, точка А), лежащей на поверхности стенки пояса, определяется тремя координатами декартовой системы координат (^ХН(в)’ Ун(в)’ А/(в) ) •

Из-за не совпадения начала системы координат измерений (станции съемки) с геометрическим центром резервуара (центром окружности) радиус резервуара определяют с учетом смещения станции съемки от геометрического центра резервуара.

Д.1.4 При направлении визирной линии тахеометра к точке А расстояние от точки (^хЛ/н(в)» Ул/н(в)> ^z/Vh(b)) Д° геометрического центра резервуара в плоскости измерений (нижнее/верхнее сечение), в соответствии с [4] вычисляют по формуле

- координаты точки А в сечении Л/, мм;

^ан(в)» ^н(в) “ смещение по оси X и Y места установки станции съемки от

геометрического центра резервуара, мм.

Величины (Хмн(в)! Xwh(b) )

*Л/н(в) ^_ ^Nh(b) ' ^C0S(?N ' ^cos(90 V/7_H(_B j ,                   (Д-3)

Умни =/NH(_B)-^sin<P/vCOs(90-\//,_H(B)),                (Д.4)

где /^_н(в) - наклонное расстояние, мм;

^л/н(в) “ вертикальный угол (зенитный), измеренный в i-ом поясе в нижнем (верхнем) сечении, угл. сек;

фд, - горизонтальный угол А/-образующей, угл. сек.

Расстояние ^ГЛ/н(в) ^{от точки}

резервуара в нижнем (верхнем) сечении на N-ой образующей i-ro пояса вычисляют по формуле

Y

Рисунок Д.1 - Параметры измерений радиуса г//_Н(_В) /-го пояса при у-ом измерении в нижнем (верхнем) сечении

Д.1.5 Смещение станции съемки от геометрического центра резервуара ^ан(в)» ^н(в) ^и расстояние от точек на поверхности пояса до центра окружности       в

нижнем (верхнем сечении) i-ro пояса вычисляют методом наименьших квадратов.

Параметры а^_вр Ь^_В),      вычисляют решая систему линейных уравнений

N

Е ^х;.н(в)

)=0

Л/

-^н(в)Е

7=0

^Н(В) “ Д1 ' 2/).Н(В)>

^,V 1=1

где Гу _Н(_в) - радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении, мм;

N - номер образующей (число измерений), в соответствии с 10.3.1 принято равным 12;

^ху'н(в)« Уу'н(в) ” координаты точки внутренней поверхности на N-ой образующей в нижнем (верхнем) сечении i-ro пояса резервуара, мм.

Радиус /-го пояса на N-ой образующей в нижнем (верхнем)

вычисляют по формуле

г

J-H(B)

• 1) устанавливают значение а'_{о H}^_Bp b'_{Q н}<_в) в формуле (Д.9) равным нулю.

• 2) вычисляют значения Гу _Н(_В) в соответствии с формулой (Д.9)



  J

  1

  ^Г0.3.н(в) ~

  Примечание - В обозначении

  ^Г0.12.н(в)



  J

г' _{0 Н}(_В) верхний индекс / соответствует номеру пояса, в нижнем индексе: первое число указывает номер приближения, второе число - номер образующей, н(в) нижнее (верхнее) сечение.

• 3) значение /?д_Он^_в^ вычисляют по формуле (Д.8):

^Он(в) ^—  2 (^О О.н(в) ⁺ ^0.1 ,_н(_в) Гр.2 _н(_в) + ••■ + Гдj2._h(b)

• 4) вычисляют значения Эд_Н(_В), Ьон(в) ^в соответствии с формулами (Д.6) и (Д.7) соответственно:

Уон(в) ⁺XlH(B) ⁺ • ■ • ⁺ Xi 2н(в)

12

hJ

Ц).Он(в)

Д.1.6.2 Вычисление величин       b'_H^,        в первом приближении

^1н(в)

⁼ у^(^г1.О.н(в) ^+Г1.1.н(в) ^+Г1.2.н(в) + ••• + ^г1.12.н(в))»

^Х0н(в) + ^Х1н(в) + ••• + ^Х12н(в)

Д.1.6.3 Вычисление величин а_в(в), Ь^_в), R^, во втором приближении

i •

^2н(в) ⁼ >| 2 (^2.0.н(в) ⁺ ^2.1.н(в) ⁺ ^2.2.н(в)      +^2.12.н(в) )’

_<^/2.0н(в)

2.1 н(в) ^Г2.2н(в)         ^Г2.12н(в) >

/-1-н(в)

где/-номер приближения (0, 1, ...т).

Д.1.7 Внутренний диаметр D¹ i-ro пояса вычисляют по формуле

где R^, Rg - внутренние радиусы в нижнем и верхнем сечении i-ro пояса, мм.

Д.2.1 Высоту /-го пояса резервуара (рисунок А.7), как расстояние по вертикали от верхнего края /-го пояса резервуара, hj, мм, вычисляют по формуле

_{hl =} ' _(Д.

где th-, th" - высота превышения i-ro пояса (рисунок А.4), на образующей и противоположной образующей значение которого принимают из таблицы Б.З, мм;

№,+1 - высота превышения вышестоящего i+1-го пояса (рисунок А.7), значение которого принимают из таблицы Б.5, мм.

Д.3.1 Объем неровностей днища (ЛУ_ДН)_О вычисляют по формуле

где f\, f₂,...,fQ   - превышение высот призмы в точке между концентрическими

окружностями неровностей днища, вычисляемые по формуле

(Д-13)

где bj - высота превышения призмы, установленной по периметру j-й концентрической окружности;

bj_^ - высота превышения призмы, установленной по периметру (J - 1)-й вышележащей концентрической окружности.

Д.З.2 Уровень жидкости Н_мп, мм, соответствующий высоте «мертвой» полости вычисляют по формуле

^МП       ^МГР

где А7_б - базовая высота, измеренная по 10.2, её значение принимают из таблицы Б.З, мм;

th_Mn - высота превышения среза ПРУ, значение принимают по таблице Б.7 (графа 2), мм.

Д.3.3 Вместимость «мертвой» полости У_мп вычисляют по формуле

'4п='^/мп-(Д'/дн)₀-                        (Д-15)

- объем неровностей днища, вычисляемый по формуле (Д.12), м³;

У_мп - вместимость «мертвой» полости в пределах Н_мп, вычисляемая по формуле где - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.10), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Д.4.1 Посантиметровую вместимость 1-го пояса от точки касания днища грузом рулетки до уровня Н_х, соответствующий высоте 1-го пояса, вычисляют по формуле

тгО²

'^/(^Н)1='^/мп+^-(«-«мп) + ДК._Д-           (Д-17)

где У_мп - вместимость «мертвой» полости, вычисляемая по формуле (Д.15), м³;

Z?₁ - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.10), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Н_мп - уровень жидкости, соответствующий высоте «мертвой» полости формуле (Д.14), мм.

ДУ_{В д} - объем внутренней детали, определяемый по 10.6, м³.

Посантиметровую вместимость резервуара /-го пояса         вычисляют по

формуле

где           - посантиметровая вместимость резервуара, соответствующая уровню

, м³;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

Hj^ ~ уровень жидкости, соответствующий суммарной высоте поясов, см;

D/ - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.10), мм.

• [1]  Тахеометр электронный Nikon NPR-332, Регистрационный номер 39639-08

• [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

ООО «МетроКонТ»

Страница 37 из 37

¹

В обозначении точки отсчета Ь₁₁...Ь₈₁ - первый индекс указывает номер радиуса концентрической окружности днища, второй - номер радиуса днища (образующей)

²

Форма градуировочной таблицы не подлежит изменению
