СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ МНОГОТАРИФНЫЕ НЕВА МТ 1

Методика поверки

2017 г.

Настоящая методика поверки распространяется на вновь изготавливаемые, отремонтированные и находящиеся в эксплуатации счетчики электрической энергии однофазные многотарифные НЕВА МТ 1 (в дальнейшем - счетчики), выпускаемые по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, ТАСВ.411152.002.01 ТУ, дополняет методику поверки по ГОСТ 8.584-2004 с учетом конструктивных и технологических особенностей счетчика при проведении их первичной и периодической поверок (в дальнейшем - поверка).

Межповерочный интервал счётчика 16 лет.

Структура условного обозначения счетчиков приведена в приложении А.

• 1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

2. СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки должно использоваться оборудование, указанное в таб лице 2.

Таблица 2

Используемые средства измерения должны иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано в соответствии с ГОСТ Р 8.568-97.

• 3.1. При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, "Правил технической эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Минпромэнерго, технического описания и инструкции по эксплуатации установки для поверки счетчиков.

• 3.2. Обслуживающий персонал должен иметь квалификационную группу по электробезопасности не ниже III.

• 4.1. Поверку следует проводить в нормальных условиях применения, указанных в таблице 3. Допускается проводить поверку в условиях реально существующих в цехе, если влияющие величины не вызывают изменений основной относительной погрешности измерения активной энергии на величину более 0.2 %.

Таблица 3

• 4.2. На первичную поверку должны предъявляться счетчики, принятые ОТК или представителем организации, производивший ремонт.

По окончании межповерочного интервала или после ремонта поверка должна проводиться по п.п. 5.1. ..5.10.

Допускается при первичной поверке счетчиков массового производства при положительных результатах испытаний по пп. 5.1 ...5.10, 10% счетчиков из партии, испытания остальных счётчиков из принимаемой партии, проводить по пп. 5.1, 5.3, 5.4, 5.8...5.10, а проверку по п. 5.5 проводить при токе 0,01 1б (1б - базовый ток счётчика). Если при проведении испытаний 10% счётчиков из партии по п.п. 5.2, 5.5 и 5.6 результат испытаний будет отрицательным, то испытания всей партии счетчиков проводить по пп. 5.1... 5.10 до устранения причин отрицательных результатов испытаний.

• 5.1. Внешний осмотр

Осмотр проводить по ГОСТ 8.584-2004. При проведении внешнего осмотра должно быть установлено соответствие счетчика требованиям ГОСТ 31818.11-2012.

• 5.2. Проверка электрической прочности изоляции

Проверку электрической прочности изоляции проводить по ГОСТ 8.584-2004 в соответствии с требованиями ГОСТ 31818.11 -2012 и ГОСТ 31819.21-2012.

Счетчик считают выдержавшим проверку, если не произошло пробоя или перекрытия изоляции и счетчик после испытания функционирует нормально. Появление "короны" или шума при проверке не является признаком неудовлетворительных результатов проверки.

Примечание - проверку электрической прочности изоляции допускается проводить на 10% счетчиков из партии. При отрицательном результате испытаний 10% счётчиков испытания проводить на 100% счетчиков до устранения причин отрицательных результатов испытаний.

• 5.3. Проверка программного обеспечения

Проверку программного обеспечения проводить с помощью ПО NevaWrite. В соответствии со схемой подключения счетчика подключить к интерфейсному порту счётчика соответствующий адаптер интерфейса. В программе во вкладке “Соединение” выбрать COM-порт, к которому подключён адаптер. Считать версию ПО счетчика.

Результат проверки считают положительным, если номер версии ПО счетчика соответствует указанной в таблицах 4-18.

Характеристики программного обеспечения

ПО, записываемое в память программ микроконтроллеров, зависит от исполнения счётчика. Идентификационные данные программного обеспечения счетчика представлены в таблицах 4-19.

Таблица 4

Таблица 5

Таблица 6

Таблица 7

Таблица 8

Таблица 9

Таблица 10

Таблица 11

Таблица 12

Таблица 13

Таблица 14

Таблица15

Таблица 16

Таблица 17

Таблица 18

Таблица 19

Алгоритм вычисления цифрового идентификатора ПО - md5.

Номер версии ПО счётчика отображается в левом нижнем углу окна программы NevaRead, как показано на рисунке 2.

(Пароль доступа

s

Состояние реле

Примечание: номер версии ПО - последние две цифры восьмизначного числа.

Рисунок 2 Определение номера версии программного обеспечения счётчика

• 5.4. Опробование и проверка правильности работы счетного механизма, расцепителя, испытательных выходов, электронных пломб и датчиков магнитного поля.

  • 5.4.1. Опробование счетчика проводить по ГОСТ 8.584-2004. Прогрев счетчика допускается не проводить, ввиду небольшого изменения погрешности от самонагрева.

ВНИМАНИЕ: При одновременной проверке на поверочной установке, исключая установки НЕВА-Тест 6103 и НЕВА-Тест 6303, группы счетчиков с шунтом в качестве датчика тока по пп.5.3 - 5.6 необходимо принятие дополнительных мер по введению на поверочной установке гальванической развязки между цепями напряжения, предназначенными индивидуально для подключения каждого счетчика (введение развязывающих измерительных трансформаторов напряжения).

• 5.4.2. Проверку работоспособности расцепителя счетчиков со встроенным расцепителем НЕВА МТ1ХХ XX ХХХС, проводить при помощи программы обслуживания счетчиков НЕВА МТ1 - NevaRead.

Подключить интерфейс счётчика к последовательному порту ПЭВМ, используя соответствующий адаптер. Подать на счётчик напряжение. Подключить к счётчику нагрузку с контролем тока через нагрузку. Запустить на ПЭВМ программу параметризации счётчиков NevaRead. Через оптический порт или интерфейс удаленного доступа отправить в счетчик команды для размыкания/замыкания контактов расцепителя и проконтролировать отключение/включение нагрузки.

Результат проверки считают положительным, если состояние расцепителя изменяется по соответствующей команде, поданной через интерфейс.

• 5.4.3. Правильность работы счетного механизма счетчика проверять в соответствии с ГОСТ 8.584-2004. Проверку производить при максимально возможном (при длительном протекании) токе для поверочной установки, но не более максимального значения, указанного на щитке счетчика, при коэффициенте мощности равном 1.

Проверку правильности работы счетного механизма счетчика проводить путем подачи от поверочной установки на счетчик фиксированного количества энергии Wo (с точностью не хуже ±0,5%). Wo - энергия в kW*h, подаваемая на счетчик во время испытаний, рассчитывается по формуле:

JF_o>2OO’W_Mj_lp;                        (1)

где Wmkp. - энергия в kW*h, соответствующая единице младшего разряда счетного механизма суммарной активной энергии.

Испытательный выход счётчика должен быть подключён к входу измерителя погрешности установки. Перед испытаниями зафиксировать показания счетного механизма суммарной активной энергии счётчика Wp После отключения тока зафиксировать показания счетного механизма суммарной активной энергии W2.

Проверку правильности работы счетного механизма допускается проводить с использованием оптического испытательного выхода.

Результат проверки считается положительным, если приращение энергии по окончании испытаний, рассчитанное по формуле:

bW = ty,-W₂),

находиться в пределах:

Wo (1-0,01 К) <AW < Wo (1+0,01К).

где К - класс точности счетчика,

а количество импульсов на испытательном выходе счётчика N, зафиксированное на установке, находится в пределах:

Wo (1-0,01 С) <N < W_o (1+0,01С).

где С - постоянная счётчика;

Проверку счётного механизма допускается проводить на установке, фиксируя количество импульсов на испытательном выходе счётчика. Подать напряжение и ток в измерительные цепи счетчика, контролировать количество импульсов на испытательном выходе. Отключить ток при достижении числа импульсов на испытательном выходе:

W = C-W₀;                        (5)

где С - постоянная счетчика, указанная на щитке.

Результат проверки считается положительным, если приращение энергии по окончании испытаний, рассчитанное по формуле 2, соответствует формуле 3.

В качестве регистратора импульсов допускается использовать частотомер в режиме счета импульсов, подключаемый к испытательному выходу счетчика в соответствии с рисунком 1.

Испытательный выход для активной энергии - 20,21

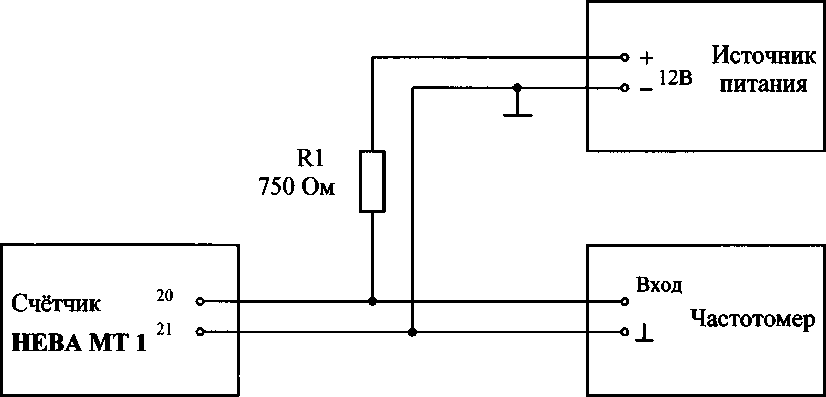

Рисунок 1- Схема подключения частотомера к испытательному выходу.

По окончании проверки правильности работы счетного механизма на 15-20 секунд снять напряжение питания с параллельных цепей счетчиков, после включения счетчиков проконтролировать, что счетчик сохранил показания, зафиксированные за время проверки, т.е. показания счетного механизма равны W2 и на ЖКИ не выводятся сообщения об ошибках.

Результаты проверки электрических испытательных выходов считают положительными, если поверочная установка регистрирует импульсы, сформированные на выходах счетчиков.

• 5.4.4. Проверка работоспособности электронной пломбы крышки клеммной колодки.

Проверку проводить на счетчиках имеющих электронные пломбы крышки клеммной колодки.

Подать питание на счётчик. Снять крышку клеммной колодки. Убедиться, что на ЖКИ счётчика появится специальный символ, обозначающий снятие крышки клеммной колодки. Повторить проверку при отсутствии питания.

Результаты проверки электронной пломбы крышки клеммной колодки считают положительными, если при снятии крышки клеммной колодки на ЖКИ появляются соответствующие символы.

• 5.4.5. Проверка работоспособности датчиков магнитного поля.

Проверку проводить на счетчиках имеющих датчики магнитного поля на поверочной установке.

Подать на параллельные цепи счётчика напряжение. Поднести к лицевой панели счётчика магнит так, чтобы значение индукции у границы корпуса счётчика составляло не менее 100 мТл. Убедиться, что при воздействии на счётчик магнитным полем подсветка ЖКИ начинает мигать. Воздействие магнита не должно превышать 5-7 секунд, до отключения нагрузки. Повторить проверку поочередно поднеся магнит с других сторон корпуса счётчика.

Результаты проверки датчика магнитного поля считают положительными, если при воздействии на счетчик магнитного поля индукцией 100 мТл, подсветка счетчика мигает.

• 5.5. Определение метрологических характеристик

  • 5.5.1. Определение основной относительной погрешности счетчиков проводить на установке НЕВА-Тест 6103 в соответствии с ГОСТ 8.584-2004, при номинальном напряжении и значениях информативных параметров входных сигналов, указанных в таблице 20 при измерении активной энергии и в таблице 21 при измерении реактивной энергии. Определение погрешности измерения реактивной энергии проводить только для исполнений счетчика измеряющих реактивную энергию.

Перед определением метрологических характеристик счетчик следует выдерживать при номинальной нагрузке не менее 5 мин. При серийном производстве допускается уменьшать время выдержки счетчика, если это не оказывает существенного влияния на точность результатов измерения.

Основную погрешность счётчика определять по оптическому или электрическому испытательному выходу активной энергии и в соответствии с постоянной, указанной на лицевой панели. При определении погрешности по оптическому выходу, должно быть проверено функционирование электрического испытательного выхода.

Таблица 20 Пределы допускаемой основной относительной погрешности счетчиков при измерении активной энергии____________________________________

* - проверку допускается проводить при cos ф = 0,5 (емк.).

Таблица 21 Пределы допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии____________________________________

Для исполнений счётчика НЕВА МТ1ХХ A2S НЕВА и МТ1ХХ AR2S определение основной относительной погрешности проводить в цепи фазного и нулевого проводов.

Счетчики считают выдержавшими испытания, если измеренные значения основной относительной погрешности для каждой проверки не превышают пределов допустимых значений, указанных в таблицах 20, 21, функционируют оптические и электрические испытательные выходы. При первичной поверке значения основной погрешности счётчиков не должны превышать 0,8 от допускаемых значений погрешности указанных в таблицах 20 и 21.

Основные относительные погрешности измерения активной и реактивной мощностей не определяются, так как измерение активной и реактивной энергии осуществляется на основе измеренных значений соответствующих мощностей, поэтому основные относительные погрешности активной и реактивной мощности будут равны соответствующим погрешностям измерения активной и реактивной энергии.

• 5.5.2. Определение дополнительной погрешности при пониженном напряжении проводить на установке НЕВА-Тест 6103 в соответствии с ГОСТ 8.584-2004, при напряжении 0,7 от номинального, коэффициенте активной мощности 0,5(инд.) и максимальном токе.

Результат поверки считают положительным, если дополнительная погрешность не превышает ±1,0%.

• 5.5.3. Определение основной относительной погрешности измерения напряжения проводить на установке НЕВА-Тест 6103.

• 5.6. Проверка стартового тока

Проверку стартового тока проводить на установке для поверки счетчиков при номинальном напряжении и coscp = 1.

В последовательные цепи счетчиков подается ток равный 0,0041б

В качестве показаний следует принимать количество импульсов, зафиксированное на испытательных выходах счетчиков.

Результат поверки считать положительным, если с выходного устройства поступит не менее 2 импульсов за время испытаний, в минутах, не более:

60ла/н -10³

где U- напряжение, подаваемое на счетчик, В;

I - ток подаваемый на счетчик, А;

к - постоянная счетчика, указанная на щитке.

Допускается для фиксации импульсов использовать частотомер, подключенный к счетчику по схеме рисунка 1.

Допускается у 90% счётчиков массового производства, проверку стартового тока проводить путем измерения основной погрешности счетчика при токе равном 0,011б-При этом основная погрешность счетчика, не должна превышать ± 5 %.

• 5.7. Проверка отсутствия самохода

Проверку отсутствия самохода производить на установке для поверки счетчиков при отсутствии тока в цепи тока и значении напряжения 264 В. В качестве показаний следует принимать количество импульсов, зафиксированное на испытательном выходе счетчика.

Результат поверки считать положительным, если за время проверки в минутах, определяемое как:

ном макс

где к - постоянная счетчика, имп/(кВт-ч);

U_НОм- номинальное напряжение, В;

1макс - максимальный ток, А;

с испытательного выхода счетчика поступит не более 1 импульса.

При первичной поверке 90% счётчиков массового производства допускается проверять отсутствие самохода счетчика путем оценки погрешности, зафиксированной при проверке порога чувствительности (п.5.5). Счетчик считается выдержавшим испытание, если погрешность при проверке порога чувствительности не превышает ± 5 %.

• 5.8. Определение погрешности измерения параметров сети.

Примечание - определение погрешности измерения параметров сети допускается проводить на 1% счетчиков из партии, но не менее 24 шт. При отрицательном результате испытаний 1% счётчиков испытания проводить на 100% счетчиков до устранения причин отрицательных результатов испытаний.

• 5.8.1. Определение основной относительной погрешности измерения полной мощности определять при определении основной относительной погрешности счётчиков (п.5.4.1). Погрешность измерения полной мощности определять при номинальном напряжении и значениях информативных параметров, приведённых в таблице 22.

  Таблица 22

  Режим	Значение тока	Коэффициент мощности совф	Допускаемое значение основной относительной погрешности измерения полной мощности, %
  1	0,05 1б	1	±2,0
  2	0,21б	0,5 (L)	±1,5
  3	1б	1
  4	Imax	0,5 (L)

  (8)

Погрешность измерения полной мощности рассчитать по формуле:

где S^- значение полной мощности, измеренное счётчиком, В;

U_o - среднеквадратическое значение напряжения в В, измеренное эталонным счётчиком установки НЕВА-Тест 6103;

1₀ - среднеквадратическое значение тока в А, измеренное эталонным счётчиком установки НЕВА-Тест 6103.

Счётчики считают выдержавшими испытания, если погрешности измерения полной мощности не превышают допускаемых пределов погрешностей приведённых в таблице 22.

• 5.8.2. Определение основной относительной погрешности измерения напряжения определять при определении дополнительной погрешности счётчиков (п. 5.4.2). Измерения проводить при напряжении U_HOm и 0,7U_hom Погрешность измерения напряжения рассчитать по формуле:

S = 4n~^Uo ._1Оо%,

где U_C4- значение напряжения, измеренное°счётчиком, В;

U_o- значение напряжения, измеренное эталонным счётчиком установки, В.

Допускается измерять среднеквадратичное значение напряжения с помощью вольтметра, подключая его между зажимом нулевого провода счётчика и зажимом цепи напряжения фазы.

Счётчики считают выдержавшими испытания, если основная относительная погрешность измерения напряжения в рабочем диапазоне напряжений не превышает ±0,5%.

• 5.8.3. Определение основной относительной погрешности измерения тока определять при определении основной относительной погрешности счётчиков (п. 5.4.1). Измерения проводить при значениях тока приведённых в таблице 22. Погрешность измерения тока счётчиком для каждого значения тока рассчитать по формуле:

g = L’<~.^Io .]00%,                            (Ю)

где 1_СЧ - значение тока, измеренное, поверяемым счётчиком, А;

1₀ - значение тока, измеренное эталонным счётчиком установки, А.

Допускается измерять среднеквадратичное значение тока с помощью вольтметра универсального, подключая его в разрыв токовой цепи фазы, при измерении токов превышающих максимально допустимое для вольтметра значение использовать измерительный трансформатор тока И561.

Табл и ц а 23

Счётчики считают выдержавшими испытания, если основная относительная погрешность измерения тока не превышает пределов приведённых в таблице 22.

• 5.8.4. Определение абсолютной погрешности измерения частоты сети проводить на поверочной установке при номинальной частоте сети и при крайних значениях рабочего диапазона частот. Погрешность определять как разность между показаниями образцового счётчика входящего в состав установки и поверяемого счётчика. Для измерения частоты сети допускается использовать частотомер 43-63А.

Счётчики считают выдержавшими испытания, если погрешность измерения частоты сети не превышает ±0,05 Гц.

• 5.8.5. Определение абсолютной погрешности измерения коэффициента активной мощности проводить на поверочной установке при номинальной частоте сети, номинальном напряжении, токе 0,1 1б при коэффициентах мощности 1; 0,5L; 0,5С; 0,8L; 0,8С. Погрешность определять как разность между показаниями образцового счётчика входящего в состав установки и поверяемого счётчика.

Счётчики считают выдержавшими испытания, если погрешность измерения коэффициента активной мощности не превышает ±0,05.

• 5.9. Проверка работоспособности интерфейсных выходов, возможности считывания данных и работы в локальной сети.

  • 5.9.1. Проверку работоспособности интерфейсов и возможности считывания данных проводить с помощью ПО NevaWrite. Проводные интерфейсы подключить в соответствии со схемой подключения счетчика к интерфейсному порту счётчика соответствующий адаптер интерфейса. В программе во вкладке “Соединение” выбрать СОМ-порт, к которому подключён адаптер. Подать на счётчик питание. Считать со счётчика параметры пользователя (тарифные расписания, интервал усреднения мощности, дату и время, сетевой адрес), показания энергии нарастающим итогом и по тарифам.

Счётчики считают выдержавшими испытания, если показания энергии, считанные из памяти счётчика, соответствуют значениям, выводимым на ЖКИ, значения параметров пользователя соответствуют заданным на этапе производства и занесённым в паспорт.

• 5.9.2. Проверку возможности работы в локальной сети счётчиков оснащённых интерфейсами удалённого доступа проводить с помощью ПО NevaWrite. Подключить счетчики через интерфейс, к последовательному порту ПЭВМ используя соответствующий адаптер. Подать на счётчик питание. С помощью программы параметризации счётчиков NevaWrite, через оптический порт, задать сетевой адрес счётчика. Используя ранее заданный сетевой адрес счётчика, по интерфейсу удалённого доступа, считать со счётчика значение энергии нарастающим итогом.

Счётчики считают выдержавшими испытания, если считывание информации происходит только по сетевому адресу, записанному в память счётчика.

• 5.10. Проверку точности хода часов счетчиков осуществлять в автоматическом режиме с помощью установки НЕВА-Тест 6103. Испытательный выход счётчика подключить к установке в соответствии с руководством по эксплуатации установки НЕВА-Тест 6103.

Счетчики считают выдержавшими испытания, если длительность периода испытательного сигнала находится в пределах от 999994 до 1000006 мкс.

Для проверки точности хода часов допускается использование электронного частотомера. В соответствии с руководством по эксплуатации и рисунком 1 подключить к испытательному выходу для проверки точности хода часов счетчика частотомер. Частотомер установить в режим измерения периода с разрешением не хуже 1 мкс. Подать питание на счетчик и на испытательный выход счётчика. Измерить период следования импульсов на испытательном выходе, с точностью до 1 мкс.

Счетчики считают выдержавшими испытания, если длительность периода испытательного сигнала находится в пределах от 999994 до 1000006 мкс.

• 6.1. Результаты поверки отражают в протоколе поверки. Рекомендуемая форма протокола приведена в приложении Б.

При осуществлении поверки на автоматизированной установке, решение о признании годности счетчика осуществляется на основании протокола поверки, выданного установкой.

• 6.2. При положительных результатах поверки счетчик опломбируется с наложением оттиска поверительного клейма. Положительные результаты первичной поверки оформляют записью в соответствующем разделе паспорта, заверенной оттиском поверительного клейма установленной формы.

• 6.3. В случае отрицательных результатов поверки счетчик признается непригодным. При этом клейма предыдущей поверки счетчика гасят, пломбы предыдущей поверки снимают.

Начальник отд.206.1

ФГУП «ВНИИМС»

Н. Мартынова

Вед.инженер отд.206.1

ФГУП «ВНИИМС»

Руководитель ОИР ООО «Тайпит-ИП»

ПРИЛОЖЕНИЕ А

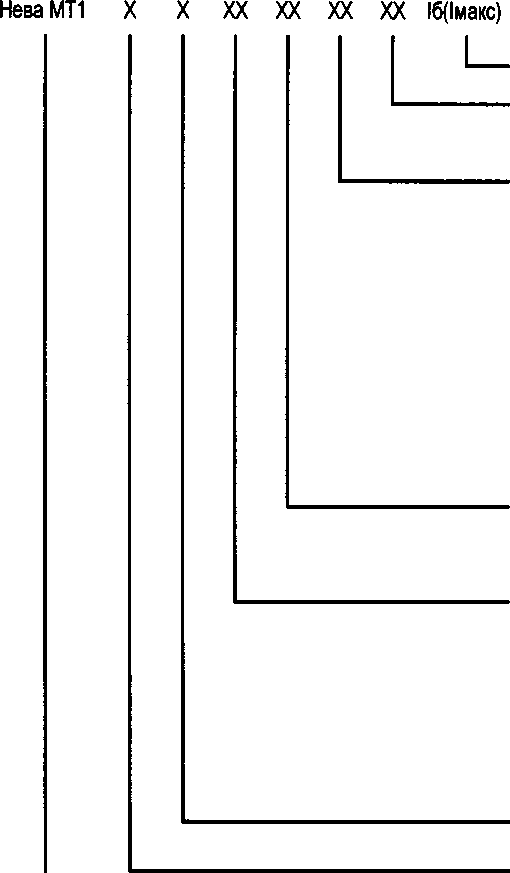

Структура условного обозначения счётчиков НЕВА МТ1

Исполнения счетчиков электрической энергии однофазных многотарифных

НЕВА МТ 1 определяются в соответствии со структурой условного обозначения:

Ток базовый (максимальный), А Дополнительные опции:

Р - с профилем нагрузки

С - с оасиепителем

Тип интерфейса:

О - без интерфейса удалённого доступа

Е4 - интерфейс EIA 485

Е2 - интерфейс EIA 232

RFX^{1 2 3} - радиомодем

PLX² - PLC модем

PLRF - комбинированный модем

GSMX² - GSM-модем

МВ - интерфейс M-Bus

ЕТН - Ethernet

WF-WiFi

ВТ - Bluetooth

Тип датчика тока:

S - шунт;

2S-два шунта;

Вид измеряемой энергии:

А - активная;

2А - активная в прямом и обратном направлениях;

AR - активная и реактивная кл. 1 и 2

AR1 - активная и реактивная кл. 1 и 1

2AR - активная в прямом, обратном направлениях и реактивная

Номер модели счетчика

Тип корпуса

• 1 - для крепления винтами;

• 2 - для установки на рейку TH 35

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ №______________от « »

счетчика НЕВА МТ 1________________ Заводской номер_______________

(исполнение)

Год выпуска________________Дата предыдущей поверки «___»_________20

Поверочная установка типа__________, №__________свидетельство о поверке

установки №_________от «___»_____20__г., срок действия до «___»______20

Предельные значения допускаемой основной суммарной погрешности эталонных средств поверочной установки не более_____%.

Эталонный счетчик типа________ № ______________ предел основной относительной погрешности, не более__________%;

РЕЗУЛЬТАТЫ ПОВЕРКИ:

• 1. Внешний осмотр_____________________________________________________

• 2. Проверка электрической прочности изоляции_____________________________

• 3. Опробование и проверка правильности работы счетного механизма и испыта

тельных выходов_________________________________________________________

• 4. Результаты определения основной относительной погрешности

  № пп	Напряжение, В	Нагрузка в % ОТ 1б	Коэффициент мощности cos<p, sincp	Значение основной относительной погрешности, %,
  1
  2

• 5. Проверка чувствительности____________________________________________

• 6. Проверка отсутствия самохода__________________________________________

• 7. Проверка точности хода часов__________________________________________

Заключение

счетчик НЕВА МТ 1_____________________________________________

ПРИЛОЖЕНИЕ Б

(продолжение)

Форма протокола автоматизированной поверки счетчиков массового производства

ПРОТОКОЛ ПОВЕРКИ СЧЁТЧИКОВ _______________

Класс точности_____ Постоянная _______ ином ______ 1ном ___________ Дата        ________ Время _________

Изготовитель _________________ Температура ________

Установка __________________ Эталонный счетчик типа__________________ Влажность ________

Свидетельство о поверке установки до

Оператор

Контроллёр

Поверитель

¹

Тип счетчика

²

X - исполнение модема

³

- НЕВА МТ124 отличается от НЕВА МТ123 корпусом, наличием электронной пломбы крышки клеммной колодки и наличием оптического интерфейса по ГОСТ IEC 61107 - 2011, НЕВА МТ114 и НЕВА МТ115 отличается от НЕВА МТ113, наличием подсветки ЖКИ, наличием исполнений счётчика с модемами и встроенным расцепителем, возможностью хранения суточного профиля энергопотребления. Счетчики НЕВА МТ114 и НЕВА МТ 115 исполнений ARS, AR2S, 2ARS и 2AR2S отличаются наличием датчика магнитного поля и электронных пломб корпуса и крышки клеммной колодки и имеют функцию измерения параметров качества электроэнергии (измерение установившихся отклонений напряжения и частоты в соответствии с ГОСТ 32144 -2013 по классу S).

Поверитель_________________(Ф.И.О.)________________(Подпись)
