Методика поверки «Преобразователи измерительные серии SMARTLINE моделей STT650, STT750, STT850» (МП207.1-005-2016)
Заместитель директора водственной метрологии ФГУП «ВНИИМС»
•; а гл X m S и | |
Н.В. Иванникова 0^ 2016 г.
Преобразователи измерительные серии SMARTLINE моделей STT650, STT750, STT850
МЕТОДИКА ПОВЕРКИ
МП 207.1-005-2016г.Москва
2016 г.
1 ВведениеНастоящая методика распространяется на преобразователи измерительные серии SMARTLINE моделей STT650, STT750, STT850 (далее по тексту - приборы, преобразователи или ИП), изготавливаемые «Honeywell International Ltd.», США (заводы-изготовители: фирма «Honeywell Automation India Ltd.», Индия, фирма «Honeywell System Sensor de Mexico, S. de R. L. de С. V.», Мексика, Фирма «Honeywell (Tianjin) Limited», КНР, фирма «PR Electronics», Дания) и устанавливает методы и средства их первичной и периодической поверок.
Интервал между поверками - 4 года
-
2 Операции поверки
При проведении первичной и периодической поверки приборов должны выполняться операции, указанные в таблице 1 Таблица 1
Наименование операции |
Номер пункта МП |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
6.1 |
Да |
Да |
2 Опробование |
6.2 |
Да |
Да |
3 Определение основной погрешности |
6.3 |
Да |
Да |
3 Средства поверки
При проведении поверки применяют средства измерений, указанные в таблице 2 Таблица 2
Наименование и тип |
Основная погрешность |
Компаратор-калибратор универсальный КМ300Р |
регистрационный № 54727-13 |
Мера электрического сопротивления постоянного тока многозначная МС 3070 |
регистрационный № 50281-12 |
Мультиметр 345 8А |
регистрационный № 25900-03 |
Калибратор многофункциональный Fluke 5720А |
регистрационный № 52495-13 |
Калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) |
регистрационный № 52489-13 |
Термометр лабораторный электронный ЛТ-300 |
регистрационный № 61806-15 |
Удлиняющие провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002) | |
Программно-аппаратный комплекс с поддержкой протоколов HART, Honeywell Digitally Enhanced (DE), PROFIBUS или FOUNDATION Fieldbus позволяющий визуализировать измеренные значения | |
Примечание - Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. |
При проведении поверки необходимо соблюдать:
-
- требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Правила по охране труда при эксплуатации электроустановок» (ПОТЭУ (2014));
-
- указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;
-
- указания по технике безопасности, приведенные в руководстве по эксплуатации преобразователей.
К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений и прошедшие инструктаж по технике безопасности.
5 Условия поверки и подготовка к ней-
5.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха, °C 23±5;
-
- относительная влажность окружающего воздуха, %, не более 80;
-
- атмосферное давление, кПа от 86 до 106,7;
-
- внешние электрические и магнитные поля, удары и вибрации, влияющие на работу приборов и средств поверки, должны отсутствовать.
-
5.2 Средства поверки должны быть защищены от вибраций и ударов, от внешних магнитных и электрических полей.
-
5.3 Средства поверки и оборудование подготавливают к работе в соответствии с эксплуатационной документацией.
-
6 Проведение поверки
-
6.1.1 При внешнем осмотре устанавливают отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу прибора и на качество поверки.
-
6.2.1 Подключают меру электрического сопротивления постоянного тока многозначную МС 3070, компаратор-калибратор универсальный КМ300Р, мультиметр 3458А, калибратор многофункциональный Fluke 5720А, калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R), источник питания или специализированный программный-аппаратный комплекс к соответствующим клеммам ИП (в зависимости от схемы подключения).
-
6.2.2 Генерируют с эталонного прибора значение соответствующего настроенному на преобразователе типу входного сигнала и лежащее в диапазоне измерений преобразователя.
-
6.2.3 После стабилизации показаний поверяемого преобразователя, снимают их при помощи эталонного измерительного прибора или встроенного дисплея поверяемого прибора, или специализированного программно-аппаратного комплекса.
-
6.2.4 Преобразователь считается пригодным к дальнейшей поверке, если на дисплее поверяемого преобразователя или дисплее считывающего прибора (или специализированного программно-аппаратного комплекса) индицируется значение выходного сигнала.
При первичной и периодической поверке количество поверяемых типов НСХ и входных сигналов преобразователя согласовывают с пользователем. Допускается проводить поверку в диапазоне измерений, согласованном с пользователем, но лежащим внутри полного диапазона измерений прибора. При этом делают соответствующую запись в паспорте и (или) в свидетельстве о поверке.
Определение основной погрешности ИП в режиме работы с термопреобразователями сопротивления и датчиками имеющими выходной сигнал в виде электрического сопротивления производить для 3-х или 4-х проводной схемы подключения.
-
6.3.1 Определение основной абсолютной погрешности ИП в режиме измерения и преобразования аналоговых сигналов электрического сопротивления, напряжения или силы постоянного тока в сигналы силы постоянного тока (от 4 до 20 мА).
-
6.3.1.1 Погрешность определяют в пяти контрольных точках, находящихся внутри настроенного диапазона измерений, включая нижний и верхний пределы настроенного диапазона.
-
Устанавливают на ИП соответствующий режим измерения/преобразования сигналов.
-
6.3.1.2 Подключают меру электрического сопротивления постоянного тока многозначную МС 3070, компаратор-калибратор универсальный КМ300Р, мультиметр 3458А, калибратор многофункциональный Fluke 5720А, калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R), источник питания или специализированный программный-аппаратный комплекс к соответствующим клеммам ИП (в зависимости от схемы подключения).
-
6.3.1.3 С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке.
-
6.3.1.4 После стабилизации показаний поверяемого преобразователя, снимают их при помощи эталонного измерительного прибора или встроенного дисплея поверяемого прибора, или специализированного программно-аппаратного комплекса.
-
6.3.1.5 Повторяют операции по п.п. 6.3.1.3-6.3.1.4 для остальных контрольных точек.
-
6.3.1.6 Рассчитывают основную абсолютную погрешность (Лабс, Ом, мВ или мА) для каждой поверяемой точки по формуле 1:
абс
(1)
где: Хэ - значение сигнала воспроизводимое эталонным прибором, (Ом, мВ или мА); Хизм - значение измеренного выходного сигнала, (Ом, мВ или мА);
или
- значение измеренного выходного сигнала (мА), в эквиваленте электрического сопротивления (Ом) или напряжения (мВ), или силы (мА) постоянного тока, определяемое по формуле 2:
где: Хвхтах> Хвхтт - соответственно верхний и нижний пределы настроенного интервала входных сигналов поверяемого прибора, (Ом, мВ или мА);
Еыхтах, Еыхтт - соответственно верхний и нижний пределы настроенного диапазона выходных сигналов поверяемого прибора, мА;
1изм - значение измеренного выходного сигнала, мА.
-
6.3.1.7 Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.
6.3.2 Определение основной абсолютной погрешности ИП в режиме работы с термопреобразователями сопротивления (ТС).
-
6.3.2.1 Погрешность определяют в пяти контрольных точках, находящихся внутри настроенного диапазона измерений, включая нижний и верхний пределы настроенного диапазона.
Устанавливают на ИП соответствующий режим измерения/преобразования сигналов.
-
6.3.2.2 Подключают меру электрического сопротивления постоянного тока многозначную МС 3070, мультиметр 3458А, калибратор многофункциональный Fluke 5720А, калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R), источник питания или специализированный программный-аппаратный комплекс к соответствующим клеммам ИП (в зависимости от схемы подключения).
-
6.3.2.3 С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ 6651-2009 или Приложением Б к настоящей методике).
-
6.3.2.4 После стабилизации показаний поверяемого преобразователя, снимают их при помощи эталонного измерительного прибора или встроенного дисплея поверяемого прибора, или специализированного программно-аппаратного комплекса.
-
6.3.2.5 Повторяют операции по п.п. 6.3.2.3-6.3.2.4 для остальных контрольных точек.
-
6.3.2.6 Рассчитывают основную абсолютную погрешность (АабС, °C) для каждой поверяемой точки по формуле 3:
абс
(3)
где: Хэ - значение сигнала воспроизводимое эталонным прибором в температурном эквиваленте, °C;
Хизм - значение измеренного выходного сигнала, °C;
или
- значение измеренного выходного сигнала (мА), в температурном эквиваленте (°C), определяемое по формуле 4: где: XBxmax> XBxmin - соответственно верхний и нижний пределы настроенного интервала входных сигналов поверяемого прибора, °C;
изм
изм 1 Bbixmin
вых max 1 вых min
1выхтах, 1Выхтт - соответственно верхний и нижний пределы настроенного диапазона выходных сигналов поверяемого прибора, мА;
1изм - значение измеренного выходного сигнала, мА.
-
6.3.2.7 Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.
-
6.3.3 Определение основной абсолютной погрешности ИП в режиме работы с термоэлектрическими преобразователями (ТП).
Определение основной абсолютной погрешности ИП в режиме работы с термоэлектрическими преобразователями допускается проводить в соответствии с п. 6.3.3.1 или в соответствии с п. 6.3.3.2.
-
6.3.3.1 Определение основной абсолютной погрешности ИП с отключенной внутренней автоматической компенсацией температуры свободных (холодных) концов термопары в режиме работы с ТП.
-
6.3.3.1.1 Погрешность определяют в пяти контрольных точках, находящихся внутри настроенного диапазона измерений, включая нижний и верхний пределы настроенного диапазона. Устанавливают на ИП соответствующий режим измерения/преобразования сигналов и отключают внутреннюю автоматическую компенсацию температуры свободных (холодных) концов термопары (далее - схема компенсации холодного спая или КХС).
При поверке приборов с НСХ типа «В» допускается не отключать схему компенсации холодного спая.
-
6.3.3.1.2 Собирают схему согласно рисунку 1. Подключают калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) или программно-аппаратный комплекс, компаратор-калибратор универсальный КМЗООР (с медными проводами) и источник питания к соответствующим клеммам ИП.
Медные провода

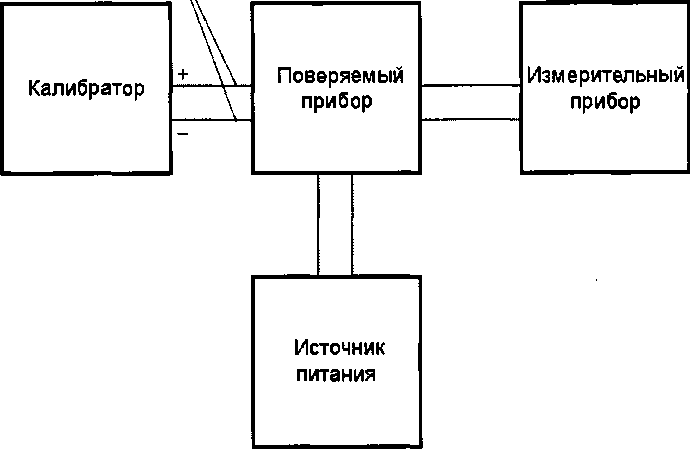

Рисунок 1
-
6.3.3.1.3 С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013 или Приложением В к настоящей методике).
-
6.3.3.1.4 После стабилизации показаний поверяемого преобразователя, снимают их при помощи эталонного измерительного прибора или встроенного дисплея поверяемого прибора, или специализированного программно-аппаратного комплекса.
-
6.3.3.1.5 Повторяют операции по п.п. 6.3.3.1.3-6.3.3.1.4 для остальных контрольных точек.
-
6.3.3.1.6 Рассчитывают основную абсолютную погрешность для каждой поверяемой точки по п 6.3.2.6.
-
6.3.3.1.7 Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.
-
6.3.3.2 Определение основной абсолютной погрешности ИП с включенной внутренней автоматической компенсацией температуры свободных (холодных) концов термопары в режиме работы с ТП.
-
6.3.3.2.1 Погрешность определяют в пяти контрольных точках, находящихся внутри настроенного диапазона измерений, включая нижний и верхний пределы настроенного диапазона. Устанавливают на ИП соответствующий режим измерения/преобразования сигналов и включают схему компенсации холодного спая. Собирают схему согласно рисунку 2.

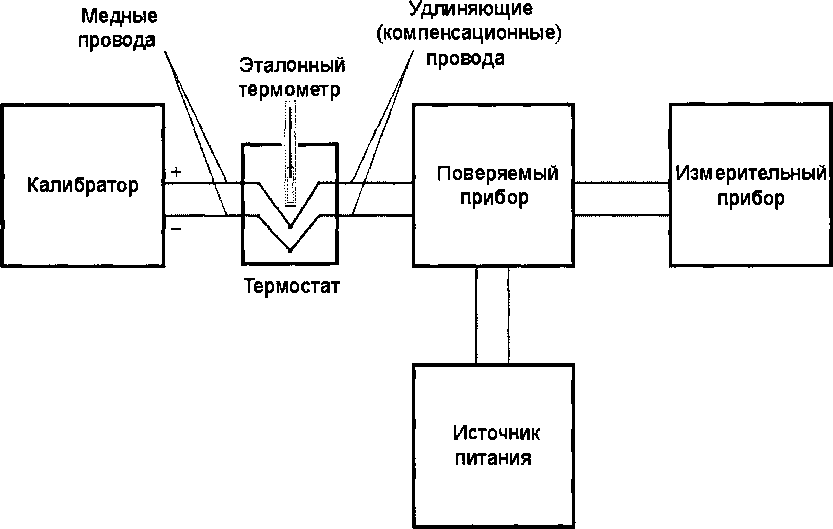

Рисунок 2
а) К поверяемому прибору подключают удлиняющие (компенсационные) провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002). Тип компенсационных проводов должен соответствовать установленному типу НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013 или Приложению В к настоящей методике. Концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки, заполненные трансформаторным маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдо-водяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C.
б) Подключают медные провода к компаратору-калибратору универсальному КМ300Р.
в) Подключают источник питания, а также калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) или программно-аппаратный комплекс к соответствующим клеммам поверяемого прибора.
-
6.3.3.2.2 С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013 или Приложением В к настоящей методике).
-
6.3.3.2.3 После стабилизации показаний поверяемого преобразователя, снимают их при помощи эталонного измерительного прибора или встроенного дисплея поверяемого прибора, или специализированного программно-аппаратного комплекса.
-
6.3.3.2.4 Повторяют операции по п.п. 6.3.3.2.2-6.3.3.2.3 для остальных контрольных точек.
-
6.3.3.2.5 Рассчитывают основную абсолютную погрешность для каждой поверяемой точки по п 6.3.2.6.
-
6.3.3.2.6 Полученные значения основной абсолютной погрешности во всех контрольных точках с учетом погрешности компенсации холодного спая не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.
-
7.1 Приборы, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г. и (или) ставится знак поверки в паспорт и делается соответствующая запись в разделе «Свидетельство о поверке».
-
7.2 При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.
Разработал:
Младший научный сотрудник научно-исследовательского отделения МО термометрии и давления (НПО 207) ФГУП «ВНИИМС»
Л.Д. Маркин
Начальник научно-исследовательского отделения МО термометрии и давления (НПО 207) ФГУП «ВНИИМС»
А.А. Игнатов
Основные метрологические и технические характеристики преобразователей измерительных серии SMARTLINE моделей STT650, STT750, STT850 приведены в таблицах А. 1-А.4.
Таблица А. 1 - Метрологические характеристики преобразователей измерительных серии SMARTLINE модели STT650
Тип НСХ, входные сигналы(2)(6) |
Диапазон измерений (1) |
Минимальный интервал измерений |
Пределы допускаемой основной погрешности измерений (при температуре окружающей среды +20 °С)(3)(4) |
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С(4) | |||
Абсолютная погрешность цифрового сигнала(5) |
Приведенная погрешность ЦАП (от настроенного интервала измерений), % |
Абсолютная погрешность цифрового сигнала |
Приведенная погрешность ЦАП (от настроенного интервала измерений), % | ||||
Pt5O (а=0,00385 °C1) |
от 9,26 до 195,24 Ом |
от-200 до +850 °C |
25 °C |
±0,3 °C |
±0,1 |
±0,01 °C |
±0,01 |
PtlOO (а=0,00385 °C1) |
от 18,52 до 390,48 Ом |
от-200 до +850 °C |
25 °C |
±0,3 °C |
±0,1 |
±0,01 °C |
±0,01 |
Pt200 (а=0,00385 °C1) |
от 37,04 до 780,96 Ом |
от -200 до +850 °C |
25 °C |
±0,3 °C |
±0,1 |
±0,01 °C |
±0,01 |
Pt500 (а=0,00385 °C1) |
от 92,6 до 1952,4 Ом |
от -200 до +850 °C |
25 °C |
±0,3 °C |
±0,1 ' |
±0,01 °C |
±0,01 |
PtlOOO (а=0,00385 °C1) |
от 185,2 до 3904,8 Ом |
от -200 до +850 °C |
25 °C |
±0,3 °C |
±0,1 |
±0,01 °C |
±0,01 |
Nil 00 (а=0,00618оС-1) |
от 69,5 до 289,2 Ом |
от -60 до +250 °C |
25 °C |
±0,3 °C |
±0,1 |
±0,01 °C |
±0,01 |
CulO (а=0,00427 °C'1) |
от 1,058 до 19,116 Ом |
от-200 до +260 °C |
25 °C |
±1,3 °C |
±0,05 |
±0,02 °C |
±0,002 |
Тип НСХ, входные сигналы(2)(6) |
Диапазон измерений (1) |
Минимальный интервал измерений |
Пределы допускаемой основной погрешности измерений (при температуре окружающей среды +20 °С)(ЗХ4) |
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды /1 °С(4) | |||
Абсолютная погрешность цифрового сигнала(5) |
Приведенная погрешность ЦАП (от настроенного интервала измерений), % |
Абсолютная погрешность цифрового сигнала |
Приведенная погрешность ЦАП (от настроенного интервала измерений), % | ||||
В |
от 0,787 до 13,820 мВ |
от +400 до+1820 °C |
100 °C |
±2,0 °C |
±0,05 |
±0,2 °C |
±0,01 |
Е |
от -5,237 до +76,373 мВ |
от-100 до+1000 °C |
50 °C |
±1,0 °C |
±0,05 |
±0,05 °C |
±0,01 |
J |
от -4,633 до +69,553 мВ |
от -100 до+1200 °C |
50 °C |
±1,0 °C |
±0,05 |
±0,05 °C |
±0,01 |
К |
от -5,550 до +54,886 мВ |
от -180 до +1372 °C |
50 °C |
±1,0 °C |
±0,05 |
±0,05 °C |
±0,01 |
L |
от -4,75 до +53,14 мВ |
от -100 до +900 °C |
50 °C |
±1,0 °C |
±0,05 |
±0,05 °C |
±0,01 |
N |
от -3,766 до +47,513 мВ |
от -180 до+1300 °C |
50 °C |
±1,0 °C |
±0,05 |
±0,05 °C |
±0,01 |
R |
от -0,226 до +21,003 мВ |
от -50 до+1760 °C |
100 °C |
±2,0 °C |
±0,05 |
±0,2 °C |
±0,01 |
S |
от -0,236 до +18,609 мВ |
от -50 до+1760 °C |
100 °C |
±2,0 °C |
±0,05 |
±0,2 °C |
±0,01 |
Т |
от -5,603 до +20,872 мВ |
от -200 до +400 °C |
50 °C |
±1,0 °C |
±0,05 |
±0,05 °C |
±0,01 |
и |
от -5,70 до +34,31 мВ |
от -200 до +600 °C |
50 °C |
±1,0 °C |
±0,05 |
±0,05 °C |
±0,01 |
Ток |
от -100 до +100 мА |
- |
200 мА |
±0,1 мА |
±0,05 |
±0,0006 мА |
±0,01 |
Сопротивление |
от 0 до 10000 Ом |
- |
30 Ом |
±1,0 Ом |
±0,1 |
±0,02 Ом |
±0,01 |
Напряжение |
от -800 до +800 мВ |
- |
5 мВ |
±0,01 мВ |
±0,05 |
±0,001 мВ |
±0,01 |
Тип НСХ, входные сигналы(2)(6) |
Диапазон измерений(1) |
Минимальный интервал измерений |
Пределы допускаемой основной погрешности измерений (при температуре окружающей среды +20 °С)(ЗХ4) |
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С(4) | ||
Абсолютная погрешность цифрового сигнала(5) |
Приведенная погрешность ЦАП (от настроенного интервала измерений), % |
Абсолютная погрешность цифрового сигнала |
Приведенная погрешность ЦАП (от настроенного интервала измерений), % | |||
Примечания:
|
Таблица А.2 - Метрологические характеристики преобразователей измерительных серии SMARTLINE модели STT750
Тип НСХ, входные сигналы^ |
Диапазон измерений(1) |
Минимальный интервал измерений |
Пределы допускаемой основной погрешности измерений (при температуре окружающей среды +25+1 °С)(3)(4) |
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды /1 °С(4) | |||
Абсолютная погрешность цифрового сигнала |
Приведенная погрешность ЦАП (от настроенного интервала измерений), % |
Абсолютная погрешность цифрового сигнала |
Приведенная погрешность ЦАП (от настроенного интервала измерений), % | ||||
Pt25 (а=0,00385 °C’1) |
от 4,63 до 97,62 Ом |
от-200 до +850 °C |
60 °C |
±0,90 °C |
±0,025 |
±0,0025 °C |
±0,0010 |
PtlOO (а=0,00385 °C'1) |
от 18,52 до 390,48 Ом |
от -200 до +850 °C |
60 °C |
±0,14 °C |
±0,025 |
±0,0025 °C |
±0,0010 |
Pt200 (а=0,00385 °C1) |
от 37,04 до 780,96 Ом |
от-200 до +850 °C |
60 °C |
±0,28 °C |
±0,025 |
±0,0025 °C |
±0,0010 |
Pt500 (а=0,00385 °C1) |
от 92,6 до 1952,4 Ом |
от -200 до +850 °C |
60 °C |
±0,17 °C |
±0,0,25 |
±0,0025 °C |
±0,0010 |
Pt 1000 (а=0,00385 °C1) |
от 185,2 до 2809,8 Ом |
от-200 до +500 °C |
35 °C |
±0,14 °C |
±0,025 |
±0,0025 °C |
±0,0010 |
Nil 20 (а=0,00672оС'') |
от 66,60 до 380,31 Ом |
от -80 до +260 °C |
30 °C |
±0,12 °C |
±0,025 |
±0,0025 °C |
±0,0010 |
CulO (а=0,00427 °C’1) |
от 7,104 до 18,726 Ом |
от -50 до +250 °C |
30 °C |
±1,40 °C |
±0,025 |
±0,0025 °C |
±0,0010 |
В |
от 0,787 до 13,820 мВ |
от +400 до+1820 °C |
100 °C |
±1,20 °C |
±0,025 |
±0,010 °C |
±0,0010 |
Е |
от -8,825 до +76,373 мВ |
от -200 до+1000 °C |
60 °C |
±0,40 °C |
±0,025 |
±0,010 °C |
±0,0010 |
J |
от -7,890 до +69,553 мВ |
от-200 до +1200 °C |
70 °C |
±0,50 °C |
±0,025 |
±0,010 °C |
±0,0010 |
К |
от -5,891 до +54,886 мВ |
от-200 до+1372 °C |
75 °C |
±0,50 °C |
±0,025 |
±0,010 °C |
±0,0010 |
Тип НСХ, входные сигналы(2) |
Диапазон измерений |
Минимальный интервал измерений |
Пределы допускаемой основной погрешности измерений (при температуре окружающей среды +25± 1 °С)(3)(4) |
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С(4) | |||
Абсолютная погрешность цифрового сигнала |
Приведенная погрешность ЦАП (от настроенного интервала измерений), % |
Абсолютная погрешность цифрового сигнала |
Приведенная погрешность ЦАП (от настроенного интервала измерений), % | ||||
N |
от -3,990 до +47,513 мВ |
от-200 до+1300 °C |
75 °C |
±0,80 °C |
±0,025 |
±0,010 °C |
±0,0010 |
R |
от -0,226 до +21,003 мВ |
от -50 до+1760 °C |
100 °C |
±1,00 °C |
±0,025 |
±0,010 °C |
±0,0010 |
S |
от -0,236 до +18,609 мВ |
от -50 до+1760 °C |
100 °C |
±1,00 °C |
±0,025 |
±0,010 °C |
±0,0010 |
Т |
от -5,603 до +20,872 мВ |
от -200 до +400 °C |
60 °C |
±0,40 °C |
±0,025 |
±0,010 °C |
±0,0010 |
Сопротивление |
от 0 до 500 Ом |
25 Ом |
±0,30 Ом |
±0,025 |
±0,003 Ом |
±0,0010 | |
от 0 до 2000 Ом |
100 Ом |
±0,45 Ом |
±0,025 |
±0,012 Ом |
±0,0010 | ||
от 0 до 3000 Ом |
150 Ом |
±0,65 Ом |
±0,025 |
±0,05 Ом |
±0,0010 | ||
Напряжение |
от -100 до +1200 мВ |
75 мВ |
±0,17 мВ |
±0,025 |
±0,0004 мВ |
±0,0010 | |
от -20 до +125 мВ |
7,5 мВ |
±0,021 мВ |
±0,025 |
±0,0033 мВ |
±0,0010 |
Примечания:
Таблица А.З - Метрологические характеристики преобразователей измерительных серии SMARTLINE модели STT850
Тип НСХ, входные сигналы*2’ |
Диапазон измерений (1) |
Минимальный интервал измерений |
Пределы допускаемой основной погрешности измерений (при температуре окружающей среды +25+1 °С)(ЗХ4) |
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С(4) | |||
Абсолютная погрешность цифрового сигнала |
Приведенная погрешность ЦАП (от настроенного интервала измерений), % |
Абсолютная погрешность цифрового сигнала |
Приведенная погрешность ЦАП (от настроенного интервала измерений), % | ||||
Pt25 (а=0,00385 °C’1) |
от 4,63 до 97,62 Ом |
от -200 до +850 °C |
60 °C |
±0,50 °C |
±0,005 |
±0,0015 °C |
±0,0005 |
Pt 100 (а=0,00385 °C'1) |
от 18,52 до 390,48 Ом |
от -200 до +850 °C |
60 °C |
±0,10 °C |
±0,005 |
±0,0015 °C |
±0,0005 |
Pt200 (а=0,00385 °C’1) |
от 37,04 до 780,96 Ом |
от -200 до +850 °C |
60 °C |
±0,20 °C |
±0,005 |
±0,0015 °C |
±0,0005 |
Pt500 (а=0,00385 °C’1) |
от 92,6 до 1952,4 Ом |
от -200 до +850 °C |
60 °C |
±0,12 °C |
±0,005 |
±0,0015 °C |
±0,0005 |
Pt 1000 (а=0,00385 °C’1) |
от 185,2 до 2809,8 Ом |
от -200 до +500 °C |
35 °C |
±0,10 °C |
±0,005 |
±0,0015 °C |
±0,0005 |
Nil 20 (а=0,00672°С1) |
от 66,60 до 380,31 Ом |
от -80 до +260 °C |
30 °C |
±0,08 °C |
±0,005 |
±0,0015 °C |
±0,0005 |
CulO (а=0,00427 °C’1) |
от 7,104 до 18,726 Ом |
от -50 до +250 °C |
30 °C |
±1,00 °C |
±0,005 |
±0,0015 °C |
±0,0005 |
В |
от 0,787 до 13,820 мВ |
от +400 до+1820 °C |
100 °C |
±0,60 °C |
±0,005 |
±0,005 °C |
±0,0005 |
Е |
от -8,825 до +76,373 мВ |
от -200 до+1000 °C |
60 °C |
±0,20 °C |
±0,005 |
±0,005 °C |
±0,0005 |
J |
от -7,890 до +69,553 мВ |
от -200 до+1200 °C |
70 °C |
±0,25 °C |
±0,005 |
±0,005 °C |
±0,0005 |
К |
от -5,891 до +54,886 мВ |
от -200 до+1372 °C |
75 °C |
±0,25 °C |
±0,005 |
±0,005 °C |
±0,0005 |
-
1. Допускается использование датчиков в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений.
-
2. Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 соответственно, кроме типов НСХNil20, Си 10.
-
3. Или ±0,1 % от настроенного интервала измерений (берут большее значение)
-
4. Основная и дополнительная погрешности для аналогового выхода (от 4 до 20 мА) равна сумме погрешностей цифрового сигнала и ЦАП, а для обмена данных по протоколам HART - основная погрешность равна погрешности цифрового сигнала. При работе с термоэлектрическими преобразователями при расчете суммарной погрешности необходимо также учитывать погрешность компенсации холодных концов термопары.
Тип НСХ, входные сигналы^ |
Диапазон измерений (1) |
Минимальный интервал измерений | |
N |
от -3,990 до +47,513 мВ |
от -200 до+1300 °C |
75 °C |
R |
от -0,226 до +21,003 мВ |
от -50 до+1760 °C |
100 °C |
S |
от -0,236 до +18,609 мВ |
от -50 до+1760 °C |
100 °C |
Т |
от -5,603 до +20,872 мВ |
от -200 до +400 °C |
60 °C |
Сопротивление |
от 0 до 500 Ом(5) |
- |
25 Ом |
от 0 до 2000 Ом |
- |
100 Ом | |
от 0 до 3000 Ом(3) |
- |
150 Ом | |
Напряжение |
от -100 до +1200 мВ & |
- |
75 мВ |
от -20 до +125 мВ |
- |
7,5 мВ | |
Примечания:
|
Пределы допускаемой основной погрешности измерений (при температуре окружающей среды+25+1 °С)(ЗХ4) |
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С(4) | ||
Абсолютная погрешность цифрового сигнала |
Приведенная погрешность ЦАП (от настроенного интервала измерений), % |
Абсолютная погрешность цифрового сигнала |
Приведенная погрешность ЦАП (от настроенного интервала измерений), % |
±0,40 °C |
±0,005 |
±0,005 °C |
±0,0005 |
±0,50 °C |
±0,005 |
±0,005 °C |
±0,0005 |
±0,50 °C |
±0,005 |
±0,005 °C |
±0,0005 |
±0,20 °C |
±0,005 |
±0,005 °C |
±0,0005 |
±0,20 Ом |
±0,005 |
±0,002 Ом |
±0,0005 |
±0,30 Ом |
±0,005 |
±0,007 Ом |
±0,0005 |
±0,45 Ом |
±0,005 |
±0,03 Ом |
±0,0005 |
±0,12 мВ |
±0,005 |
±0,00025 мВ |
±0,0005 |
±0,015 мВ |
±0,005 |
±0,002 мВ |
±0,0005 |
гаходящегося в пределах верхней и нижней границы диапазона 2009 соответственно, кроме типов НСХ Ni 120, Си 10. значение). (от 4 до 20 мА, HART, DE) равна сумме погрешностей цифрового ION Fieldbus - основная погрешность равна погрешности цифрового ри расчете суммарной погрешности необходимо также учитывать |
Таблица А.4 - Основные технические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений внутренней автоматической | |
компенсации температуры свободных (холодных) концов термопары, °C: - для модели STT650 |
± 1,00 |
- для модели STT750 |
±0,25 |
- для модели STT850 |
±0,25 |
Напряжение питания, В: - для модели STT650 |
от 8 до 35; |
- для модели STT750 |
от 11,8 до 42,4 |
- для модели STT850 с протоколом HART |
от 11,8 до 42,4 |
- для модели STT850 с протоколом DE |
от 13,8 до 42,4 |
- для модели STT850 с протоколом FOUNDATION Fieldbus |
от 9,0 до 32,0 |
Габаритные размеры, мм, не более: - для модели STT650 |
104x109x23,5 |
- для модели STT750 |
110x120x115 |
- для модели STT850 |
110x120x115 |
Масса, кг, не более: - для модели STT650 |
0,2 |
- для модели STT750 |
1,5 |
- для модели STT850 |
1,5 |
Рабочие условия эксплуатации: Температура окружающей среды, °C: - для модели STT650 |
от -50 до +85 |
- для моделей STT750, STT850(1) |
от -40 до +85 |
Относительная влажность окружающего воздуха, %, не более: - для модели STT650 |
95 |
- для модели STT750 |
98 |
- для модели STT850 |
98 |
Средняя наработка на отказ, ч, не менее |
120 000 |
Средний срок службы, лет, не менее |
15 |
Примечание: (1) Для моделей со встроенным дисплеем при температурах окружающей среды ниже -20 °C дисплей начинает тускнеть, при увеличении температуры | |
более -20 °C контрастность дисплея восстанавливается. |
Таблица Б.1
°C |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
-200 |
1.058 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
-190 |
1.472 |
1.430 |
1.389 |
1.348 |
1.306 |
1.265 |
1.223 |
1.182 |
1.141 |
1.099 |
-180 |
1.884 |
1.843 |
1.802 |
1.761 |
1.719 |
1.678 |
1.637 |
1.596 |
1.554 |
1.513 |
-170 |
2.295 |
2.254 |
2.213 |
2.172 |
2.131 |
2.090 |
2.049 |
2.008 |
1.967 |
1.925 |
-160 |
2.705 |
2.664 |
2.623 |
2.582 |
2.541 |
2.500 |
2.459 |
2,418 |
2.377 |
2.336 |
-150 |
3.113 |
3.072 |
3.031 |
2.990 |
2.950 |
2.909 |
2.868 |
2.827 |
2.786 |
2.746 |
-140 |
3.519 |
3.478 |
3.438 |
3.397 |
3.356 |
3.316 |
3.275 |
3.235 |
3.194 |
3.153 |
-130 |
3.923 |
3.883 |
3.843 |
3.802 |
3.762 |
3.721 |
3.681 |
3.640 |
3.600 |
3.559 |
-120 |
4.327 |
4.286 |
4.246 |
4.206 |
4.165 |
4.125 |
4.085 |
4.045 |
4.004 |
3.964 |
-ПО |
4.728 |
4.688 |
4.648 |
4.608 |
4.568 |
4.527 |
4.487 |
4.447 |
4.407 |
4.367 |
-100 |
5.128 |
5.088 |
5.048 |
5.008 |
4.968 |
4.928 |
4.888 |
4.848 |
4.808 |
4.768 |
-90 |
5.526 |
5.487 |
5.447 |
5.407 |
5.367 |
5.327 |
5.288 |
5.248 |
5.208 |
5.168 |
-80 |
5.923 |
5.884 |
5.844 |
5.804 |
5.765 |
5.725 |
5.685 |
5.646 |
5.606 |
5.566 |
-70 |
6.318 |
6.279 |
6.239 |
6.200 |
6.160 |
6.121 |
6.081 |
6.042 |
6.002 |
5.963 |
-60 |
6.712 |
6.673 |
6.633 |
6.594 |
6.555 |
6.515 |
6.476 |
6.437 |
6.397 |
6.358 |
-50 |
7.104 |
7.065 |
7.026 |
6.987 |
6.947 |
6.908 |
6.869 |
6.830 |
6.791 |
6.751 |
-40 |
7.490 |
7.452 |
7.413 |
7.374 |
7.336 |
7.297 |
7.259 |
7.220 |
7.181 |
7.143 |
-30 |
7.876 |
7.838 |
7.799 |
7.761 |
7.722 |
7.683 |
7.645 |
7.606 |
7.568 |
7.529 |
-20 |
8.263 |
8.224 |
8.185 |
8.147 |
8.108 |
8.070 |
8.031 |
7.992 |
7.954 |
7,915 |
-10 |
8.649 |
8.610 |
8.572 |
8.533 |
8.494 |
8.456 |
8.417 |
8.378 |
8.340 |
8.301 |
0 |
9.035 |
8.996 |
8.958 |
8.919 |
8.881 |
8.842 |
8.803 |
8.765 |
8.726 |
8.687 |
0 |
9.035 |
9.074 |
9.112 |
9.151 |
9.189 |
9.228 |
9.267 |
9.305 |
9.344 |
9.383 |
10 |
9.421 |
9.460 |
9.498 |
9.537 |
9.576 |
9.614 |
9.653 |
9.692 |
9.730 |
9.769 |
20 |
9.807 |
9.846 |
9.885 |
9.923 |
9.962 |
10.000 |
10.039 |
10.078 |
10.116 |
10.155 |
30 |
10.194 |
10.232 |
10.271 |
10.309 |
10.348 |
10.387 |
10.425 |
10.464 |
10.502 |
10.541 |
40 |
10.580 |
10.618 |
10.657 |
10.696 |
10.734 |
10.773 |
10.811 |
10.850 |
10.889 |
10.927 |
50 |
10.966 |
11.005 |
11.043 |
11.082 |
11.120 |
11.159 |
11.198 |
11.236 |
11.275 |
11.313 |
60 |
11.352 |
11.391 |
11.429 |
11.468 |
11.507 |
11.545 |
11.584 |
11.622 |
11.661 |
11.700 |
70 |
11.738 |
11.777 |
11.816 |
11.854 |
11.893 |
11.931 |
11.970 |
12.009 |
12.047 |
12.086 |
80 |
12.124 |
12.163 |
12.202 |
12.240 |
12.279 |
12.318 |
12.356 |
12.395 |
12.433 |
12.472 |
90 |
12.511 |
12.549 |
12.588 |
12.627 |
12.665 |
12.704 |
12.742 |
12.781 |
12.820 |
12.858 |
100 |
12.897 |
12.935 |
12.974 |
13.013 |
13.051 |
13.090 |
13.129 |
13.167 |
13.206 |
13.244 |
110 |
13.283 |
13.322 |
13.360 |
13.399 |
13.437 |
13.476 |
13.515 |
13.553 |
13.592 |
13.631 |
120 |
13.669 |
13.708 |
13.746 |
13.785 |
13.824 |
13.862 |
13.901 |
13.940 |
13.978 |
14.017 |
130 |
14.055 |
14.094 |
14.133 |
14.171 |
14.210 |
14.248 |
14.287 |
14.326 |
14.364 |
14.403 |
140 |
14.442 |
14.480 |
14.519 |
14.557 |
14.596 |
14.635 |
14.673 |
14.712 |
14.751 |
14.789 |
150 |
14.828 |
14.867 |
14.906 |
14.945 |
14.984 |
15.022 |
15.061 |
15.100 |
15.139 |
15.178 |
160 |
15.217 |
15.256 |
15.295 |
15.334 |
15.373 |
15.412 |
15.451 |
15.490 |
15.529 |
15.568 |
170 |
15.607 |
15.646 |
15.685 |
15.724 |
15.763 |
15.802 |
15.840 |
15.879 |
15.918 |
15.957 |
180 |
15.996 |
16.035 |
16.074 |
16.113 |
16.152 |
16.191 |
16.230 |
16.269 |
16.308 |
16.347 |
190 |
16.386 |
16.425 |
16.464 |
16.503 |
16.542 |
16.581 |
16.620 |
16.659 |
16.698 |
16.737 |
200 |
16.776 |
16.815 |
16.854 |
16.893 |
16.932 |
16.971 |
17.010 |
17.049 |
17.088 |
17.127 |
210 |
17.166 |
17.205 |
17.244 |
17.283 |
17.322 |
17.360 |
17.399 |
17.438 |
17.477 |
17.516 |
220 |
17.555 |
17.594 |
17.633 |
17.672 |
17.711 |
17.750 |
17.789 |
17.828 |
17.867 |
17.906 |
°C |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
230 |
17.945 |
17.984 |
18.023 |
18.062 |
18.101 |
18.140 |
18.179 |
18.218 |
18.257 |
18.296 |
240 |
18.335 |
18.374 |
18.413 |
18.452 |
18.491 |
18.530 |
18.569 |
18.609 |
18.648 |
18.687 |
250 |
18.726 |
18.765 |
18.804 |
18.843 |
18.882 |
18.921 |
18.960 |
18.999 |
19.038 |
19.077 |
260 |
19.116 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
Таблица Б.2
°C |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
-80 |
66.60 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
-70 |
73.10 |
72.45 |
71.80 |
71.15 |
70.50 |
69.85 |
69.20 |
68.55 |
67.90 |
67.25 |
-60 |
79.62 |
78.97 |
78.31 |
77.66 |
77.01 |
76.36 |
75.71 |
75.06 |
74.40 |
73.75 |
-50 |
86.17 |
85.51 |
84.86 |
84.20 |
83.55 |
82.89 |
82.84 |
81.58 |
80.93 |
80.27 |
-40 |
92.76 |
92.10 |
91.44 |
90.78 |
90.12 |
89.46 |
88.80 |
88.14 |
87.48 |
86.83 |
-30 |
99.41 |
98.74 |
98.07 |
97.41 |
96.74 |
96.07 |
95.41 |
94.75 |
94.08 |
93.42 |
-20 |
106.15 |
105.47 |
104.79 |
104.11 |
103.44 |
102.77 |
102.09 |
101.42 |
100.75 |
100.08 |
-10 |
113.00 |
112.31 |
111.62 |
110.93 |
110.25 |
109.56 |
108.87 |
108.19 |
107.51 |
106.83 |
-0 |
120.00 |
119.29 |
118.58 |
117.88 |
117.17 |
116.47 |
115.77 |
115.08 |
114.38 |
113.69 |
0 |
120.00 |
120.71 |
121.42 |
122.13 |
112.85 |
123.57 |
124.28 |
125.00 |
125.72 |
126.45 |
10 |
127.17 |
127.90 |
128.63 |
129.36 |
130.09 |
130.82 |
131.56 |
132.29 |
133.03 |
133.77 |
20 |
134.52 |
135.26 |
136.01 |
136.76 |
137.51 |
138.26 |
139.02 |
139.77 |
140.53 |
141.29 |
30 |
142.06 |
142.82 |
143.59 |
144.36 |
145.13 |
145.90 |
145.68 |
147.46 |
148.23 |
149.01 |
40 |
149.79 |
150.58 |
151.36 |
152.15 |
152.94 |
153.74 |
154.53 |
155.33 |
156.13 |
156.93 |
50 |
157.74 |
158.55 |
159.36 |
160.17 |
160.98 |
161.80 |
162.62 |
163.44 |
164.26 |
165.08 |
60 |
165.90 |
166.73 |
167.56 |
168.38 |
169.21 |
170.05 |
170.88 |
171.72 |
172.56 |
173.40 |
70 |
174.25 |
175.10 |
175.95 |
176.80 |
177.66 |
178.51 |
179.37 |
180.24 |
181.10 |
181.97 |
80 |
182.84 |
183.71 |
184.59 |
185.46 |
186.34 |
187.22 |
188.10 |
188.98 |
189.87 |
190.75 |
90 |
191.64 |
192.53 |
194.32 |
193.42 |
195.21 |
196.11 |
197.01 |
197.91 |
198.82 |
199.73 |
100 |
200.64 |
201.55 |
202.46 |
203.38 |
204.30 |
205.22 |
206.14 |
207.06 |
207.99 |
208.92 |
110 |
209.85 |
210.78 |
211.72 |
212.66 |
213.60 |
214.54 |
215.49 |
216.44 |
217.39 |
218.34 |
120 |
219.29 |
220.25 |
221.21 |
222.17 |
223.14 |
224.10 |
225.07 |
226.04 |
227.01 |
227.99 |
130 |
228.96 |
229.94 |
230.92 |
231.90 |
232.89 |
233.88 |
234.87 |
235.86 |
236.85 |
237.85 |
140 |
238.85 |
239.85 |
240.85 |
241.86 |
242.86 |
243.87 |
244.88 |
245.89 |
246.91 |
247.93 |
150 |
248.95 |
249.97 |
251.00 |
242.02 |
253.05 |
254.09 |
255.12 |
256.16 |
257.21 |
258.25 |
160 |
259.30 |
260.35 |
261.40 |
262.45 |
263.51 |
264.57 |
265.63 |
266.60 |
267.76 |
268.83 |
170 |
269.91 |
270.98 |
272.06 |
273.14 |
274.22 |
275.30 |
276.39 |
277.48 |
278.57 |
279.67 |
180 |
280.77 |
281.87 |
282.98 |
284.09 |
285.21 |
286.33 |
287.45 |
288.57 |
289.70 |
290.83 |
190 |
291.96 |
293.10 |
294.24 |
295.38 |
296.52 |
297.67 |
298.82 |
299.97 |
301.13 |
302.29 |
200 |
303.46 |
304.62 |
305.80 |
306.97 |
308.15 |
309.34 |
310.52 |
311.72 |
312.91 |
314.11 |
210 |
315.31 |
316.52 |
317.72 |
318.94 |
320.15 |
321.37 |
322.59 |
323.82 |
325.05 |
326.29 |
220 |
327.53 |
328.77 |
330.02 |
331.27 |
332.52 |
335.05 |
333.78 |
336.32 |
337.59 |
338.86 |
230 |
340.14 |
314.42 |
342.71 |
344.00 |
345.30 |
346.59 |
234.90 |
349.20 |
350.51 |
351.82 |
240 |
353.14 |
354.46 |
355.79 |
357.12 |
358.45 |
359.79 |
361.13 |
362.47 |
363.82 |
365.18 |
250 |
366.53 |
376.89 |
369.26 |
370.62 |
372.00 |
373.37 |
374.75 |
376.13 |
377.52 |
378.91 |
260 |
380.31 |
381.70 |
385.11 |
384.52 |
385.93 |
387.34 |
388.77 |
390.19 |
391.62 |
393.05 |
270 |
394.49 |
395.93 |
379.38 |
398.82 |
400.28 |
401.73 |
403.19 |
404.66 |
406.12 |
407.60 |
280 |
409.07 |
410.55 |
412.03 |
413.52 |
415.01 |
416.51 |
418.01 |
419.51 |
421.02 |
422.53 |
290 |
424.05 |
425.57 |
427.09 |
428.62 |
430.16 |
431.70 |
433.24 |
434.78 |
436.33 |
437.89 |
300 |
439.44 |
441.00 |
442.57 |
444.13 |
445.70 |
447.28 |
448.86 |
450.44 |
452.02 |
453.61 |
310 |
455.20 |
456.80 |
458.40 |
460.00 |
461.60 |
463.20 |
464.80 |
466.40 |
468.00 |
469.60 |
320 |
471.20 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
НСХ преобразования в пределах диапазона измерений рассчитывают по следующей формуле:
Rt=Ro(l + 0,5485-10'2 t + 0,665 10'5-t2+2,805 10'11 t4-210’17-t6)
где: Rt- значение сопротивления (Ом) при температуре t (°C);
Ro - номинальное сопротивление при температуре 0 °C.
Таблица Б.З
°C |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
-60 |
69,520 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
-50 |
74,255 |
73,775 |
73,297 |
72,820 |
72,344 |
71,870 |
71,397 |
70,926 |
70,456 |
69,987 |
-40 |
79,131 |
78,637 |
78,145 |
77,654 |
77,164 |
76,676 |
76,189 |
75,703 |
75,219 |
74,736 |
-30 |
84,146 |
83,638 |
83,132 |
82,627 |
82,124 |
81,621 |
81,121 |
80,621 |
80,123 |
79,627 |
-20 |
89,296 |
88,775 |
88,256 |
87,737 |
87,220 |
86,704 |
86,190 |
85,677 |
85,165 |
84,655 |
-10 |
94,582 |
94,047 |
93,514 |
92,982 |
92,451 |
91,922 |
91,394 |
90,868 |
90,343 |
89,819 |
-0 |
100,000 |
99,452 |
98,906 |
98,361 |
97,817 |
97,274 |
96,733 |
96,193 |
95,655 |
95,117 |
Таблица Б.4
°C |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
100,000 |
100,549 |
101,100 |
101,652 |
102,205 |
102,759 |
103,315 |
103,872 |
104,431 |
104,990 |
10 |
105,552 |
106,114 |
106,678 |
107,243 |
107,809 |
108,377 |
108,946 |
109,517 |
110,089 |
110,662 |
20 |
111,236 |
111,812 |
112,390 |
112,968 |
113,548 |
114,129 |
114,712 |
115,296 |
115,881 |
116,468 |
30 |
117,056 |
117,645 |
118,236 |
118,828 |
119,422 |
120,016 |
120,613 |
121,210 |
121,809 |
122,410 |
40 |
123,011 |
123,614 |
124,219 |
124,825 |
125,432 |
126,041 |
126,651 |
127,262 |
127,875 |
128,489 |
50 |
129,105 |
129,722 |
130,341 |
130,961 |
131,582 |
132,205 |
132,829 |
133,455 |
134,082 |
134,710 |
60 |
135,340 |
135,972 |
136,605 |
137,239 |
137,875 |
138,512 |
139,151 |
139,791 |
140,433 |
141,076 |
70 |
141,721 |
142,367 |
143,015 |
143,664 |
144,315 |
144,967 |
145,621 |
146,276 |
146,933 |
147,591 |
80 |
148,251 |
148,912 |
149,575 |
150,240 |
150,906 |
151,574 |
152,243 |
152,914 |
153,586 |
154,260 |
90 |
154,936 |
155,613 |
156,292 |
156,972 |
157,654 |
158,338 |
159,023 |
159,710 |
160,398 |
161,089 |
100 |
161,781 |
162,474 |
163,169 |
163,866 |
164,565 |
165,265 |
165,967 |
166,671 |
167,376 |
168,083 |
110 |
168,792 |
169,503 |
170,215 |
170,929 |
171,645 |
172,363 |
173,082 |
173,803 |
174,526 |
175,251 |
120 |
175,978 |
176,706 |
177,436 |
178,168 |
178,902 |
179,638 |
180,376 |
181,115 |
181,856 |
182,600 |
130 |
183,345 |
184,092 |
184,841 |
185,591 |
186,344 |
187,099 |
187,855 |
188,614 |
189,375 |
190,137 |
140 |
190,902 |
191,668 |
192,437 |
193,207 |
193,980 |
194,754 |
195,531 |
196,309 |
197,090 |
197,873 |
150 |
198,658 |
199,444 |
200,234 |
201,025 |
201,818 |
202,613 |
203,411 |
204,210 |
205,012 |
205,816 |
160 |
206,622 |
207,431 |
208,241 |
209,054 |
209,869 |
210,686 |
211,506 |
212,327 |
213,151 |
213,978 |
170 |
214,806 |
215,637 |
216,470 |
217,306 |
218,144 |
218,984 |
219,827 |
220,671 |
221,519 |
222,369 |
180 |
223,221 |
224,005 |
224,859 |
225,716 |
226,576 |
227,438 |
228,302 |
229,168 |
230,037 |
230,909 |
190 |
231,783 |
232,659 |
233,538 |
234,420 |
235,304 |
236,190 |
237,079 |
237,970 |
238,864 |
239,761 |
200 |
240,660 |
241,562 |
242,466 |
243,373 |
244,282 |
245,195 |
246,109 |
247,027 |
247,947 |
248,870 |
°C |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
210 |
249,795 |
250,723 |
251,654 |
252,588 |
253,524 |
254,463 |
255,405 |
256,350 |
257,297 |
258,247 |
220 |
259,200 |
260,156 |
261,115 |
262,076 |
263,040 |
264,008 |
264,978 |
265,951 |
266,926 |
267,905 |
230 |
268,887 |
269,872 |
270,859 |
271,850 |
272,843 |
273,840 |
274,840 |
275,842 |
276,848 |
277,856 |
240 |
278,868 |
279,883 |
280,901 |
281,922 |
282,946 |
283,973 |
285,003 |
286,037 |
287,073 |
288,113 |
250 |
289,156 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
ЗНАЧЕНИЕ ТЭДС ДЛЯ ТЕРМОПАРЫ ТИПА L В ЗАВИСИМОСТИ ОТ ТЕМПЕРАТУРЫ РАБОЧИХ КОНЦОВ ПРИ ТЕМПЕРАТУРЕ СВОБОДНЫХ КОНЦОВ О °C ПО DIN 43710-85
Таблица В. 1
°C |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
-200 |
-8,15 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
-190 |
-7,86 |
-7,89 |
-7,92 |
-7,95 |
-7,98 |
-8,00 |
-8,03 |
-8,06 |
-8,09 |
-8,12 |
-180 |
-7,56 |
-7,59 |
-7,62 |
-7,65 |
-7,68 |
-7,71 |
-7,74 |
-7,77 |
-7,80 |
-7,83 |
-170 |
-7,25 |
-7,28 |
-7,31 |
-7,34 |
-7,37 |
-7,40 |
-7,44 |
-7,47 |
-7,50 |
-7,53 |
-160 |
-6,93 |
-6,96 |
-6,99 |
-7,03 |
-7,06 |
-7,09 |
-7,12 |
-7,15 |
-7,19 |
- 7,22 |
-150 |
-6,60 |
-6,63 |
-6,66 |
-6,70 |
-6,73 |
-6,76 |
-6,80 |
-6,83 |
-6,86 |
-6,90 |
-140 |
-6,26 |
-6,29 |
-6,33 |
-6,36 |
-6,39 |
-6,43 |
-6,46 |
-6,50 |
-6,53 |
-6,56 |
-130 |
-5,90 |
-5,93 |
-5,97 |
-6,01 |
-6,04 |
-6,08 |
-6,11 |
-6,15 |
-6,19 |
-6,22 |
-120 |
-5,53 |
-5,57 |
-5,60 |
-5,64 |
-5,68 |
-5,71 |
-5,75 |
-5,79 |
-5,82 |
-5,86 |
-ПО |
-5,15 |
-5,19 |
-5,22 |
-5,26 |
-5,30 |
-5,34 |
-5,38 |
-5,41 |
-5,45 |
-5,49 |
-100 |
-4,75 |
-4,79 |
-4,83 |
-4,87 |
-4,91 |
-4,95 |
-4,99 |
-5,03 |
-5,07 |
-5,11 |
-90 |
-4,33 |
-4,37 |
-4,41 |
-4,45 |
-4,50 |
-4,54 |
-4,58 |
-4,62 |
-4,66 |
-4,71 |
-80 |
-3,89 |
-3,93 |
-3,98 |
-4,02 |
-4,06 |
-4,11 |
-4,15 |
-4,20 |
-4,24 |
-4,28 |
-70 |
-3,44 |
-3,48 |
-3,53 |
-3,57 |
-3,62 |
-3,66 |
-3,71 |
-3,75 |
-3,80 |
-3,84 |
-60 |
-2,98 |
-3,02 |
-3,07 |
-3,12 |
-3,16 |
-3,21 |
-3,25 |
-3,30 |
-3,35 |
-3,39 |
-50 |
-2,51 |
-2,56 |
-2,60 |
-2,65 |
-2,70 |
-2,74 |
-2,79 |
-2,84 |
-2,88 |
-2,93 |
-40 |
-2,03 |
-2,08 |
-2,12 |
-2,17 |
-2,22 |
-2,27 |
-2,32 |
-2,36 |
-2,41 |
-2,46 |
-30 |
- 1,53 |
- 1,58 |
- 1,63 |
-1,68 |
- 1,73 |
- 1,78 |
- 1,83 |
- 1,88 |
- 1,93 |
- 1,98 |
-20 |
- 1,02 |
- 1,07 |
- 1,12 |
-1,17 |
- 1,22 |
- 1,27 |
- 1,32 |
-1,38 |
- 1,43 |
-1,48 |
-10 |
-0,51 |
-0,56 |
-0,61 |
-0,66 |
-0,71 |
-0,76 |
-0,81 |
-0,87 |
-0,92 |
-0,97 |
-0 |
0,00 |
-0,05 |
-0,10 |
-0,15 |
-0,20 |
-0,25 |
-0,31 |
-0,36 |
-0,41 |
-0,46 |
0 |
0,00 |
0,05 |
0,10 |
0,16 |
0,21 |
0,26 |
0,31 |
0,36 |
0,42 |
0,47 |
10 |
0,52 |
0,57 |
0,63 |
0,68 |
0,73 |
0,78 |
0,84 |
0,89 |
0,94 |
1,00 |
20 |
1,05 |
1,10 |
1,16 |
1,21 |
1,26 |
1,31 |
1,37 |
1,42 |
1,47 |
1,53 |
30 |
1,58 |
1,63 |
1,69 |
1,74 |
1,79 |
1,84 |
1,90 |
1,95 |
2,00 |
2,06 |
40 |
2,11 |
2,16 |
2,22 |
2,27 |
2,33 |
2,38 |
2,43 |
2,49 |
2,54 |
2,60 |
50 |
2,65 |
2,70 |
2,76 |
2,81 |
2,87 |
2,92 |
2,97 |
3,03 |
3,08 |
3,14 |
60 |
3,19 |
3,24 |
3,30 |
3,35 |
3,41 |
3,46 |
3,51 |
3,57 |
3,62 |
3,68 |
70 |
3,73 |
3,78 |
3,84 |
3,89 |
3,95 |
4,00 |
4,05 |
4,11 |
4,16 |
4,22 |
80 |
4,27 |
4,32 |
4,38 |
4,43 |
4,49 |
4,54 |
4,60 |
4,65 |
4,71 |
4,77 |
°C |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
90 |
4,82 |
4,87 |
4,93 |
4,98 |
5,04 |
5,09 |
5,15 |
5,20 |
5,26 |
5,32 |
100 |
5,37 |
5,42 |
5,48 |
5,53 |
5,59 |
5,64 |
5,70 |
5,75 |
5,81 |
5,87 |
110 |
5,92 |
5,97 |
6,03 |
6,08 |
6,14 |
6,19 |
6,25 |
6,30 |
6,36 |
6,42 |
120 |
6,47 |
6,53 |
6,58 |
6,64 |
6,69 |
6,75 |
6,81 |
6,85 |
6,92 |
6,97 |
130 |
7,03 |
7,09 |
7,14 |
7,20 |
7,25 |
7,31 |
7,37 |
7,42 |
7,48 |
7,53 |
140 |
7,59 |
7,65 |
7,70 |
7,76 |
7,81 |
7,87 |
7,93 |
7,98 |
8,04 |
8,09 |
150 |
8,15 |
8,21 |
8,26 |
8,32 |
8,37 |
8,43 |
8,49 |
8,54 |
8,60 |
8,65 |
160 |
8,71 |
8,77 |
8,82 |
8,88 |
8,93 |
8,99 |
9,05 |
9,10 |
9,16 |
9,21 |
170 |
9,27 |
9,33 |
9,38 |
9,44 |
9,49 |
9,55 |
9,61 |
9,66 |
9,72 |
9,77 |
180 |
9,83 |
9,89 |
9,94 |
10,00 |
10,05 |
10,11 |
10,17 |
10,22 |
10,28 |
10,33 |
190 |
10,39 |
10,45 |
10,50 |
10,56 |
10,61 |
10,67 |
10,73 |
10,78 |
10,84 |
10,89 |
200 |
10,95 |
11,01 |
11,06 |
11,12 |
11,17 |
11,23 |
11,29 |
11,34 |
11,40 |
11,45 |
210 |
11,51 |
11,57 |
11,62 |
11,68 |
11,73 |
11,79 |
11,85 |
11,90 |
11,96 |
12,01 |
220 |
12,07 |
12,13 |
12,18 |
12,24 |
12,29 |
12,35 |
12,41 |
12,46 |
12,52 |
12,57 |
230 |
12,63 |
12,69 |
12,74 |
12,80 |
12,85 |
12,91 |
12,97 |
13,02 |
13,08 |
13,13 |
240 |
13,19 |
13,25 |
13,30 |
13,36 |
13,41 |
13,47 |
13,53 |
13,58 |
13,64 |
13,69 |
250 |
13,75 |
13,81 |
13,86 |
13,92 |
13,97 |
14,03 |
14,09 |
14,14 |
14,20 |
14,25 |
260 |
14,31 |
14,37 |
14,42 |
14,48 |
14,54 |
14,59 |
14,65 |
14,71 |
14,76 |
14,82 |
270 |
14,88 |
14,94 |
14,99 |
15,05 |
15,10 |
15,16 |
15,22 |
15,27 |
15,33 |
15,38 |
280 |
15,44 |
15,50 |
15,55 |
15,61 |
15,66 |
15,72 |
15,78 |
15,83 |
15,89 |
15,94 |
290 |
16,00 |
16,06 |
16,11 |
16,17 |
16,22 |
16,28 |
16,34 |
16,39 |
16,45 |
16,50 |
300 |
16,56 |
16,62 |
16,67 |
16,73 |
16,78 |
16,84 |
16,90 |
16,95 |
17,01 |
17,06 |
310 |
17,12 |
17,18 |
17,23 |
17,29 |
17,34 |
17,40 |
17,46 |
17,51 |
17,57 |
17,62 |
320 |
17,68 |
17,74 |
17,79 |
17,85 |
17,90 |
17,96 |
18,02 |
18,07 |
18,13 |
18,18 |
330 |
18,24 |
18,30 |
18,35 |
18,41 |
18,46 |
18,52 |
18,58 |
18,63 |
18,69 |
18,74 |
340 |
18,80 |
18,86 |
18,91 |
18,97 |
19,02 |
19,08 |
19,14 |
19,19 |
19,25 |
19,30 |
350 |
19,36 |
19,42 |
19,47 |
19,53 |
19,58 |
19,64 |
19,70 |
19,75 |
19,81 |
19,85 |
360 |
19,92 |
19,98 |
20,03 |
20,09 |
20,14 |
20,20 |
20,26 |
20,31 |
20,37 |
20,42 |
370 |
20,48 |
20,54 |
20,59 |
20,65 |
20,70 |
20,76 |
20,82 |
20,87 |
20,93 |
20,98 |
380 |
21,04 |
21,10 |
21,15 |
21,21 |
21,26 |
21,32 |
21,38 |
21,43 |
21,49 |
21,54 |
390 |
21,60 |
21,66 |
21,71 |
21,77 |
21,82 |
21,88 |
21,94 |
21,99 |
22,05 |
22,10 |
400 |
22,16 |
22,22 |
22,27 |
22,33 |
22,38 |
22,44 |
22,50 |
22,55 |
22,61 |
22,66 |
410 |
22,72 |
22,78 |
22,83 |
22,89 |
22,95 |
23,00 |
23,06 |
23,12 |
23,18 |
23,23 |
420 |
23,29 |
23,35 |
23,40 |
23,46 |
23,52 |
23,57 |
23,63 |
23,69 |
23,74 |
23,80 |
430 |
23,86 |
23,92 |
23,97 |
24,03 |
24,09 |
24,14 |
24,20 |
24,26 |
24,32 |
24,37 |
°C |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
440 |
24,43 |
24,49 |
24,54 |
24,60 |
24,66 |
24,71 |
24,77 |
24,83 |
24,89 |
24,94 |
450 |
25,00 |
25,06 |
25,11 |
25,17 |
25,23 |
25,28 |
25,34 |
25,40 |
25,46 |
25,51 |
460 |
25,57 |
25,63 |
25,68 |
25,74 |
25,80 |
25,85 |
25,91 |
25,97 |
26,03 |
26,08 |
470 |
26,14 |
26,20 |
26,25 |
26,31 |
26,37 |
26,42 |
26,48 |
26,54 |
26,60 |
26,65 |
480 |
26,71 |
26,77 |
26,82 |
26,88 |
26,94 |
26,99 |
27,05 |
27,11 |
27,17 |
27,22 |
490 |
27,28 |
27,34 |
27,39 |
27,45 |
27,51 |
27,56 |
27,62 |
27,68 |
27,74 |
27,79 |
500 |
27,85 |
27,91 |
27,97 |
28,02 |
28,08 |
28,14 |
28,20 |
28,26 |
28,31 |
28,37 |
510 |
28,43 |
28,49 |
28,55 |
28,60 |
28,66 |
28,72 |
28,78 |
28,84 |
28,89 |
28,95 |
520 |
29,01 |
29,07 |
29,13 |
29,18 |
29,24 |
29,30 |
29,36 |
29,42 |
29,47 |
29,53 |
530 |
29,59 |
29,65 |
29,71 |
29,76 |
29,82 |
29,88 |
29,94 |
30,00 |
30,05 |
30,11 |
540 |
30,17 |
30,23 |
30,29 |
30,34 |
30,40 |
30,46 |
30,52 |
30,58 |
30,63 |
30,69 |
550 |
30,75 |
30,81 |
30,87 |
30,92 |
30,98 |
31,04 |
31,10 |
31,16 |
31,21 |
31,27 |
560 |
31,33 |
31,39 |
31,45 |
31,50 |
31,56 |
31,62 |
31,68 |
31,74 |
31,79 |
31,85 |
570 |
31,91 |
31,97 |
32,03 |
32,08 |
32,14 |
32,20 |
32,26 |
32,32 |
32,37 |
32,43 |
580 |
32,49 |
32,55 |
32,61 |
32,66 |
32,72 |
32,78 |
32,84 |
32,90 |
32,96 |
33,02 |
590 |
33,08 |
33,14 |
33,20 |
33,26 |
33,32 |
33,38 |
33,43 |
33,49 |
33,55 |
33,61 |
600 |
33,67 |
33,73 |
33,79 |
33,85 |
33,91 |
33,97 |
34,02 |
34,08 |
34,14 |
34,20 |
610 |
34,26 |
34,32 |
34,38 |
34,44 |
34,50 |
34,56 |
34,61 |
34,67 |
34,73 |
34,79 |
620 |
34,85 |
34,91 |
34,97 |
35,03 |
35,09 |
35,15 |
35,20 |
35,26 |
35,32 |
35,38 |
630 |
35,44 |
35,50 |
35,56 |
35,62 |
35,68 |
35,74 |
35,80 |
35,86 |
35,92 |
35,98 |
640 |
36,04 |
36,10 |
36,16 |
36,22 |
36,28 |
36,34 |
36,40 |
36,46 |
36,52 |
36,58 |
650 |
36,64 |
36,10 |
36,76 |
36,82 |
36,88 |
36,95 |
37,01 |
37,07 |
37,13 |
37,19 |
660 |
37,25 |
37,30 |
37,36 |
37,42 |
37,48 |
37,55 |
37,61 |
37,67 |
37,73 |
37,79 |
670 |
37,85 |
37,91 |
37,97 |
38,04 |
38,10 |
38,16 |
38,22 |
38,28 |
38,35 |
38,41 |
680 |
38,47 |
38,53 |
38,59 |
38,66 |
38,72 |
38,78 |
38,84 |
38,90 |
38,97 |
39,03 |
690 |
39,09 |
39,15 |
39,22 |
39,28 |
39,34 |
39,41 |
39,47 |
39,53 |
39,59 |
39,66 |
700 |
39,72 |
39,78 |
39,85 |
39,91 |
39,97 |
40,04 |
40,10 |
40,16 |
40,22 |
40,29 |
710 |
40,35 |
40,41 |
40,48 |
40,54 |
40,60 |
40,67 |
40,73 |
40,80 |
40,86 |
40,93 |
720 |
40,98 |
41,04 |
41,11 |
41,17 |
41,23 |
41,30 |
41,36 |
41,43 |
41,49 |
41,56 |
730 |
41,62 |
41,69 |
41,75 |
41,82 |
41,88 |
41,95 |
42,01 |
42,08 |
42,14 |
42,21 |
740 |
42,27 |
42,34 |
42,40 |
42,47 |
42,53 |
42,60 |
42,66 |
42,73 |
42,79 |
42,86 |
750 |
42,92 |
42,99 |
43,05 |
43,12 |
43,18 |
43,25 |
43,31 |
43,38 |
43,44 |
43,51 |
760 |
43,57 |
43,64 |
43,70 |
43,77 |
43,83 |
43,90 |
43,97 |
44,03 |
44,10 |
44,16 |
770 |
44,23 |
44,30 |
44,36 |
44,43 |
44,49 |
44,56 |
44,63 |
44,69 |
44,76 |
44,82 |
780 |
44,89 |
44,96 |
45,02 |
45,09 |
45,15 |
45,22 |
45,29 |
45,35 |
45,42 |
45,48 |
°C |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
790 |
45,55 |
45,62 |
45,68 |
45,75 |
45,82 |
45,89 |
45,95 |
46,02 |
46,09 |
46,15 |
800 |
46,22 |
46,29 |
46,35 |
46,42 |
46,49 |
46,56 |
46,62 |
46,69 |
46,76 |
46,82 |
810 |
46,89 |
46,96 |
47,03 |
47,09 |
47,16 |
47,23 |
47,30 |
47,37 |
47,43 |
47,50 |
820 |
47,57 |
47,64 |
47,71 |
47,77 |
47,84 |
47,91 |
47,98 |
48,05 |
48,11 |
48,18 |
830 |
48,25 |
48,32 |
48,39 |
48,46 |
48,53 |
48,60 |
48,66 |
48,73 |
48,80 |
48,87 |
840 |
48,94 |
49,01 |
49,08 |
49,15 |
49,22 |
49,29 |
49,35 |
49,42 |
49,49 |
49,56 |
850 |
49,63 |
49,70 |
49,77 |
49,84 |
49,91 |
49,98 |
50,04 |
50,11 |
50,18 |
50,25 |
860 |
50,32 |
50,39 |
50,46 |
50,53 |
50,60 |
50,67 |
50,74 |
50,81 |
50,88 |
50,95 |
870 |
51,02 |
51,09 |
51,16 |
51,23 |
51,30 |
51,37 |
51,44 |
51,51 |
51,58 |
51,65 |
880 |
51,72 |
51,79 |
51,86 |
51,93 |
52,00 |
52,08 |
52,15 |
52,22 |
52,29 |
52,36 |
890 |
52,43 |
52,50 |
52,57 |
52,64 |
52.71 |
52,79 |
52,86 |
52,93 |
53,00 |
53,07 |
900 |
53,14 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
ЗНАЧЕНИЕ ТЭДС ДЛЯ ТЕРМОПАРЫ ТИПА U (Cu-CuNi) В ЗАВИСИМОСТИ ОТ ТЕМПЕРАТУРЫ РАБОЧИХ КОНЦОВ ПРИ ТЕМПЕРАТУРЕ СВОБОДНЫХ КОНЦОВ О °C ПО DIN 43710-85
Таблица В.2
°C |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
-200 |
-5,70 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
-190 |
-5,51 |
-5,53 |
-5,55 |
-5,57 |
-5,59 |
-5,60 |
-5,62 |
-5,64 |
- 5,66 |
-5,68 |
-5,70 |
-180 |
-5,32 |
-5,34 |
-5,36 |
-5,38 |
-5,40 |
- 5,41 |
-5,43 |
-5,45 |
-5,47 |
-5,49 |
-5,51 |
-170 |
-5,12 |
-5,14 |
-5,16 |
-5,18 |
-5,20 |
-5,22 |
-5,24 |
-5,26 |
-5,28 |
-5,30 |
-5,32 |
-160 |
-4,91 |
-4,93 |
-4,95 |
-4,97 |
-4,99 |
-5,02 |
-5,04 |
-5,06 |
-5,08 |
-5,10 |
-5,12 |
-150 |
-4,69 |
-4,71 |
-4,73 |
-4,76 |
-4,78 |
-4,80 |
-4,82 |
-4,84 |
-4,87 |
-4,89 |
-4,91 |
-140 |
-4,46 |
-4,48 |
-4,51 |
-4,53 |
-4,55 |
-4,58 |
-4,60 |
-4,62 |
-4,64 |
-4,67 |
-4,69 |
-130 |
-4,21 |
-4,23 |
-4,26 |
-4,28 |
-4,31 |
-4,33 |
-4,36 |
-4,38 |
- 4,41 |
-4,43 |
-4,46 |
-120 |
-3,95 |
-3,98 |
-4,00 |
-4,03 |
-4,05 |
-4,08 |
-4,11 |
-4,13 |
-4,16 |
-4,18 |
-4,21 |
-110 |
-3,58 |
-3,71 |
-3,73 |
-3,76 |
-3,79 |
-3,81 |
-3,84 |
-3,87 |
-3,90 |
-3,92 |
-3,95 |
-100 |
-3,40 |
-3,43 |
-3,46 |
-3,48 |
-3,51 |
-3,54 |
-3,57 |
-3,60 |
-3,62 |
-3,65 |
-3,68 |
-90 |
-3,11 |
-3,14 |
-3,17 |
-3,20 |
-3,23 |
-3,25 |
-3,28 |
-3,31 |
-3,34 |
-3,37 |
-3,40 |
-80 |
-2,81 |
-2,84 |
-2,87 |
-2,90 |
-2,93 |
-2,96 |
-2,99 |
-3,02 |
-3,05 |
-3,08 |
-3,11 |
-70 |
-2,50 |
-2,53 |
-2,56 |
-2,59 |
-2,62 |
-2,66 |
-2,69 |
-2,72 |
-2,75 |
-2,78 |
-2,81 |
-60 |
-2,18 |
-2,21 |
-2,24 |
-2,28 |
-2,31 |
-2,34 |
-2,37 |
-2,40 |
-2,44 |
-2,47 |
-2,50 |
-50 |
- 1,85 |
-1,88 |
-1,92 |
-1,95 |
-1,98 |
-2,02 |
-2,05 |
-2,08 |
-2,11 |
-2,15 |
-2,18 |
-40 |
-1,50 |
-1,53 |
-1,57 |
-1,60 |
-1,64 |
-1,67 |
-1,71 |
-1,74 |
- 1,78 |
-1,81 |
-1,85 |
-30 |
-1,14 |
-1,18 |
-1,21 |
- 1,25 |
- 1,28 |
- 1,32 |
- 1,36 |
- 1,39 |
- 1,43 |
-1,46 |
- 1,50 |
-20 |
-,077 |
-0,81 |
-0,84 |
-0,88 |
-0,92 |
-0,95 |
-0,99 |
-1,03 |
- 1,07 |
-1,10 |
-1,14 |
-10 |
-0,39 |
-0,43 |
-0,47 |
-0,50 |
-0,54 |
-0,58 |
-0,62 |
-0,66 |
-0,69 |
-0,73 |
-0,77 |
-0 |
0,00 |
-0,04 |
-0,08 |
-0,12 |
-0,16 |
-0,19 |
-0,23 |
-0,27 |
-0,31 |
-0,35 |
-0,39 |
0 |
0,00 |
0,04 |
0,08 |
0,12 |
0,16 |
0,20 |
0,24 |
0,28 |
0,32 |
0,36 |
0,40 |
10 |
0,40 |
0,44 |
0,48 |
0,52 |
0,56 |
0,60 |
0,64 |
0,68 |
0,72 |
0,76 |
0,80 |
20 |
0,80 |
0,84 |
0,88 |
0,92 |
0,96 |
1,00 |
1,05 |
1,09 |
1,13 |
1,17 |
1,21 |
30 |
1,21 |
1,25 |
1,29 |
1,34 |
1,38 |
1,42 |
1,46 |
1,50 |
1,55 |
1,59 |
1,63 |
40 |
1,63 |
1,67 |
1,71 |
1,76 |
1,80 |
1,84 |
1,88 |
1,92 |
1,97 |
2,01 |
2,05 |
50 |
2,05 |
2,09 |
2,14 |
2,18 |
2,22 |
2,26 |
2,31 |
2,35 |
2,39 |
2,44 |
2,48 |
60 |
2,48 |
2,52 |
2,57 |
2,61 |
2,65 |
2,69 |
2,74 |
2,78 |
2,82 |
2,87 |
2,91 |
70 |
2,91 |
2,95 |
3,00 |
3,04 |
3,09 |
3,13 |
3,17 |
3,22 |
3,26 |
3,31 |
3,35 |
80 |
3,35 |
3,39 |
3,44 |
3,48 |
3,53 |
3,57 |
3,62 |
3,66 |
3,71 |
3,75 |
3,80 |
90 |
3,80 |
3,84 |
3,89 |
3,93 |
3,95 |
4,02 |
4,07 |
4,И |
4,16 |
4,20 |
4,25 |
100 |
4,25 |
4,30 |
4,34 |
4,39 |
4,43 |
4,48 |
4,53 |
4,57 |
4,62 |
4,66 |
4,71 |
110 |
4,71 |
4,76 |
4,80 |
4,85 |
4,90 |
4,94 |
4,99 |
5,04 |
5,09 |
5,13 |
5,18 |
120 |
5,18 |
5,23 |
5,27 |
5,32 |
5,37 |
5,41 |
5,46 |
5,51 |
5,56 |
5,60 |
5,65 |
130 |
5,65 |
5,70 |
5,75 |
5,79 |
5,84 |
5,89 |
5,94 |
5,99 |
6,03 |
6,08 |
6,13 |
140 |
6,13 |
6,18 |
6,23 |
6,28 |
6,33 |
6,37 |
6,42 |
6,47 |
6,52 |
6,57 |
6,62 |
150 |
6,62 |
6,67 |
6,72 |
6,77 |
6,82 |
6,87 |
6,92 |
6,97 |
7,02 |
7,07 |
7,12 |
160 |
7,12 |
7,17 |
7,22 |
7,27 |
7,33 |
7,37 |
7,43 |
7,48 |
7,53 |
7,58 |
7,63 |
170 |
7,63 |
7,68 |
7,73 |
7,79 |
7,84 |
7,89 |
7,94 |
7,99 |
8,05 |
8,10 |
8,15 |
180 |
8,15 |
8,20 |
8,25 |
8,31 |
8,36 |
8,41 |
8,46 |
8,51 |
8,57 |
8,62 |
8,67 |
190 |
8,67 |
8,72 |
8,78 |
8,83 |
8,88 |
8,93 |
8,99 |
9,04 |
9,09 |
9,15 |
9,20 |
200 |
9,20 |
9,25 |
9,31 |
9,36 |
9,42 |
9,47 |
9,52 |
9,58 |
9,63 |
9,69 |
9,74 |
210 |
9,74 |
9,79 |
9,85 |
9,90 |
9,96 |
10,01 |
10,07 |
10,12 |
10,18 |
10,23 |
10,29 |
°C |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
220 |
10,29 |
10,35 |
10,40 |
10,46 |
10,51 |
10,57 |
10,62 |
10,68 |
10,74 |
10,79 |
10,85 |
230 |
10,85 |
10,91 |
10,96 |
11,02 |
11,07 |
11,13 |
11,19 |
11,24 |
11,30 |
11,35 |
11,41 |
240 |
11,41 |
11,47 |
11,52 |
11,58 |
11,64 |
11,69 |
11,75 |
11,81 |
11,87 |
11,92 |
11,98 |
250 |
11,98 |
12,04 |
12,09 |
12,15 |
12,21 |
12,25 |
12,32 |
12,36 |
12,44 |
12,49 |
12,55 |
260 |
12,55 |
12,61 |
12,67 |
12,72 |
12,78 |
12,84 |
12,90 |
12,96 |
13,01 |
13,07 |
13,13 |
270 |
13,13 |
13,19 |
13,25 |
13,30 |
13,36 |
13,42 |
13,48 |
13,54 |
13,59 |
13,65 |
13,71 |
280 |
13,71 |
13,77 |
13,83 |
13,89 |
13,95 |
14,00 |
14,06 |
14,12 |
14,18 |
14,24 |
14,30 |
290 |
14,30 |
14,36 |
14,42 |
14,48 |
14,54 |
14,60 |
14,66 |
14,72 |
14,78 |
14,84 |
14,90 |
300 |
14,90 |
14,96 |
15,02 |
15,06 |
15,14 |
15,20 |
15,26 |
15,32 |
15,38 |
15,44 |
15,50 |
310 |
15,50 |
15,56 |
15,62 |
15,68 |
15,74 |
15,80 |
15,86 |
15,92 |
15,96 |
16,04 |
16,10 |
320 |
16,10 |
16,16 |
16,22 |
16,28 |
16,34 |
16,40 |
16,46 |
16,52 |
16,58 |
16,64 |
16,70 |
330 |
16,70 |
16,76 |
16,82 |
16,88 |
16,94 |
17,00 |
17,07 |
17,13 |
17,19 |
17,24 |
17,31 |
340 |
17,31 |
17,37 |
17,43 |
17,49 |
17,55 |
17,61 |
17,68 |
17,74 |
17,80 |
17,88 |
17,92 |
350 |
17,92 |
17,98 |
18,04 |
18,10 |
18,16 |
18,22 |
18,29 |
18,35 |
18,41 |
18,47 |
18,53 |
360 |
18,53 |
18,59 |
18,65 |
18,71 |
18,77 |
18,83 |
18,89 |
18,96 |
19,02 |
19,08 |
19,14 |
370 |
19,14 |
19,20 |
19,26 |
19,33 |
19,39 |
19,45 |
19,51 |
19,57 |
19,64 |
19,70 |
19,76 |
380 |
19,76 |
19,82 |
19,89 |
19,95 |
20,01 |
20,07 |
20,13 |
20,19 |
20,26 |
20,32 |
20,38 |
390 |
20,38 |
20,44 |
20,50 |
20,57 |
20,63 |
20,69 |
20,75 |
20,81 |
20,88 |
20,94 |
21,00 |
400 |
21,00 |
21,06 |
21,12 |
21,19 |
21,25 |
21,31 |
21,37 |
21,43 |
21,50 |
21,56 |
21,62 |
410 |
21,62 |
21,68 |
21,75 |
21,81 |
21,87 |
21,93 |
22,00 |
22,06 |
22,12 |
22,19 |
22,25 |
420 |
22,25 |
22,31 |
22,38 |
22,44 |
22,50 |
22,56 |
22,63 |
22,69 |
22,75 |
22,82 |
22,88 |
430 |
22,88 |
22,94 |
23,01 |
23,07 |
23,13 |
23,19 |
23,26 |
23,32 |
23,38 |
23,45 |
23,51 |
440 |
23,51 |
23,57 |
23,64 |
23,70 |
23,77 |
23,83 |
23,89 |
23,96 |
24,02 |
24,09 |
24,15 |
450 |
24,15 |
24,21 |
24,28 |
24,34 |
24,41 |
24,47 |
24,53 |
24,60 |
24,66 |
24,73 |
24,79 |
460 |
24,79 |
24,85 |
24,92 |
24,98 |
25,05 |
25,11 |
25,18 |
25,24 |
25,31 |
25,37 |
25,44 |
470 |
25,44 |
25,50 |
25,57 |
25,63 |
25,70 |
25,76 |
25,83 |
25,89 |
25,95 |
26,02 |
26,09 |
480 |
26,09 |
26,16 |
26,22 |
26,29 |
26,35 |
26,42 |
26,49 |
26,55 |
26,62 |
26,68 |
26,75 |
490 |
26,75 |
26,82 |
26,88 |
26,95 |
27,01 |
27,08 |
27,15 |
27,21 |
27,28 |
27,34 |
27,41 |
500 |
27,41 |
27,48 |
27,54 |
27,61 |
27,68 |
27,74 |
27,81 |
27,88 |
27,95 |
28,01 |
28,08 |
510 |
28,08 |
28,15 |
28,21 |
28,28 |
28,35 |
28,41 |
28,48 |
28,55 |
28,62 |
28,68 |
28,75 |
520 |
28,75 |
28,82 |
28,89 |
28,95 |
29,02 |
29,09 |
29,16 |
29,23 |
29,29 |
29,36 |
29,43 |
530 |
29,43 |
29,50 |
29,57 |
29,63 |
29,70 |
29,77 |
29,84 |
29,91 |
29,97 |
30,04 |
30,11 |
540 |
30,11 |
30,18 |
30,25 |
30,32 |
30,39 |
30,45 |
30,52 |
30,59 |
30,68 |
30,73 |
30,80 |
550 |
30,80 |
30,87 |
30,94 |
31,01 |
31,08 |
31,14 |
31,21 |
31,28 |
31,35 |
31,42 |
31,49 |
560 |
31,49 |
31,56 |
31,63 |
31,70 |
31,77 |
31,84 |
31,91 |
31,98 |
32,05 |
32,12 |
32,19 |
570 |
32,19 |
32,26 |
32,33 |
32,40 |
32,47 |
32,54 |
32,61 |
32,68 |
32,75 |
32,82 |
32,89 |
580 |
32,89 |
32,96 |
33,03 |
33,10 |
33,17 |
33,24 |
33,32 |
33,39 |
33,46 |
33,53 |
33,60 |
590 |
33,60 |
33,67 |
33,74 |
33,81 |
33,88 |
33,95 |
34,03 |
34,10 |
34,17 |
34,24 |
34,31 |
600 |
34,31 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
27
