Настоящая методика распространяется на измерители напряжённости магнитного поля МФ-207 и их модификации (далее по тексту - измерители) и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие нормативные документы:

ПР 50.2.006 - 94 "ГСИ. Порядок проведения поверки средств измерений".

3 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операции	Номер пункта методики поверки	Проведение операции при
Наименование операции	Номер пункта методики поверки	первичной поверке	периодической поверке
1 Внешний осмотр	9.1	Да	Да
2 Опробование	9.2	Да	Да
3 Подтверждение соответствия программного обеспечения.	9.3	Да	Да
4 Определение основной погрешности измерения напряжённости постоянного магнитного поля.	9.4	Да	Да
5 Определение основной погрешности измерения напряжённости переменного магнитного поля.	9.5	Да	Нет
6 Определение основной погрешности измерения частоты переменного магнитного поля.	9.6	Да	Нет

4 СРЕДСТВА ПОВЕРКИ

4.1 При проведении поверки должны быть использованы средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики

9.4

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки___________________________________________________

Мера напряжённости постоянного и переменного магнитного поля М-303.1, диапазон воспроизводимых значений напряжённости постоянного и переменного (среднеквадратических значений) магнитного поля от 0 до 30000 А/м, относительная погрешность коэффициента преобразования (постоянной) меры не более ±0,3 %, диапазон частот от 0 до 2000 Гц.

Мера напряжённости магнитного поля М-503, диапазон воспроизводимых значений напряжённости постоянного магнитного поля от 20000 до 560000 А/м, диапазон воспроизводимых среднеквадратических значений напряжённости переменного магнитного поля на частоте (50,0±0,5) Гц от 10000 до 400000 А/м; относительная погрешность коэффициента преобразования (постоянной) меры для напряжённости постоянного магнитного поля не более ±0,5 %, для напряжённости переменного магнитного поля не более ±1,0 %.

Мера напряжённости магнитного поля экранированная М-117А, диапазон воспроизводимых значений напряжённости постоянного и переменного (среднеквадратических значений) магнитных полей от 0 до 1000 А/м, относительная погрешность коэффициента преобразования (постоянной) меры не более ±1,0 %, диапазон частот от 0 до 10000 Гц.

Вольтметр универсальный В7-358, основная относительная по

грешность измерения силы постоянного тока

на пределах 2, 20, 200 мА: не более ± 0,05 + 0,02 •

у -1

на пределе 2 А: не более ±

/	_г	у
0,1 + 0,05-		1
		)_

на пределе 20 А: не более ±

0,2 + 0,05 •

\^_

-1

где:

1_к - верхний предел установленного диапазона измерения тока;

1_Х - значение измеряемого тока.

Калибратор универсальный Н4-7, основная относительная погрешность воспроизведения силы постоянного тока на пределе 0,2 мА не более ±(0,004-А\ + 0,001 • Х_к), %, на пределах 2, 20 мА не более ±(0,004-А\ +0,0004-Х_к),%, на пределе 200 мА не более

Номер пункта методики

± (0,006 • Х_х + 0,0006 • Х_к), %, на пределе 2 А не более ±(0,01 -Х_х +0,001 -Хь), %, где Х_к - верхний предел установленного диапазона воспроизведения тока, Х_х - значение воспроизводимого тока.

Источник напряжения и тока стабилизированный Б4-784, пределы установки выходного напряжения до 40 В, тока до 8 А.

9.5

Вольтметр универсальный В7-358, основная относительная погрешность измерения среднеквадратического значения силы переменного тока в диапазоне частот от 30 до 1000 Гц на пределах Г Г z YI

0,002, 0,02, 0,2, 2, 20 А не более ± 0,5 + 0,05- —-1 , %, где:

L 1^Ix /J

1_к - верхний предел установленного диапазона измерения тока;

1_х - значение измеряемого тока.

Калибратор универсальный Н4-7, основная относительная погрешность воспроизведения среднеквадратических значений силы переменного тока на пределах 2, 20, 200 мА в диапазоне частот от 0,1 до 200 Гц не более ±(0,015-А\ +0,0015-Х_к), %, в диапазоне час-

Номер пункта методики

тот от 300 до 1000 Гц не более ±(0,03- Х_х + 0,003 Х_А), %, на пределе 2 А в диапазоне частот от 0,1 до 200 Гц не более ±(0,025-А_х + 0,0025-Х_к), %, в диапазоне частот от 300 до 1000 Гц не более ±(0,06-А_х +0,006-Х_к), %, где Х_к - верхний предел установленного диапазона воспроизведения тока, Х_х - значение воспроизводимого тока.

Генератор сигналов низкочастотный измерительный ГЗ 053.1, диапазон регулирования частоты выходного сигнала от 10 до 999999 Гц, коэффициент гармоник выходного сигнала не более 0,1 % в диапазоне частот от 10 Гц до 20 кГц, погрешность воспроизведения частоты не более ±(0,1+5-10’⁵ f), Гц, где f -значение воспроизводимой частоты.

Усилитель мощности, пределы регулирования среднеквадратического значения выходного напряжения не менее 80 В при токе нагрузки не менее 5 А для частот до 800 Гц.

9.6

Калибратор универсальный Н4-7, поддиапазоны воспроизведения частоты переменного напряжения от 0,05 до 5 Гц, от 5,5 до 50 Гц, от 0,3 до 22 кГц, относительная погрешность воспроизведения частоты не более ±0,5%.

Генератор сигналов низкочастотный измерительный ГЗ 053.1, диапазон регулирования частоты выходного сигнала от 10 до 999999 Гц, коэффициент гармоник выходного сигнала не более 0,1 % в диапазоне частот от 10 Гц до 20 кГц, погрешность воспроизведения частоты не более ±(0,1+5-10’⁵ /), Гц, где f -значение воспроизводимой частоты.

4.2 Средства измерений, применяемые для поверки, должны иметь действующие свидетельства о поверке.
4.3 Для проведения поверки допускается применение других средств, не приведённых в таблице 2, при условии обеспечения ими необходимой точности измерений.

5 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

5.1 К проведению поверки допускают лиц с техническим образованием, прошедших повышение квалификации по специализации "Поверка (калибровка) средств измерений магнитных величин" и аттестованных в установленном порядке в качестве поверителей средств измерений магнитных величин.
5.2 Перед проведением поверки необходимо ознакомиться с настоящей методикой и эксплуатационной документацией на поверяемый измеритель и средства поверки.

6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1 При проведении поверки должны выполняться требования безопасности, указанные в эксплуатационной документации на поверяемый измеритель и применяемые средства поверки.

7 УСЛОВИЯ ПОВЕРКИ

7.1 При проведении поверки должны соблюдаться следующие нормальные условия:

- температура окружающего воздуха от плюс 15 до плюс 25 °C;
- амплитуда напряженности переменного магнитного поля частотой до 400 Гц не более 0,08 А/м;
- напряженность постоянного магнитного поля должна соответствовать величине поля Земли в данном географическом районе, но не должна превышать 80 А/м.

8 ПОДГОТОВКА К ПОВЕРКЕ

8.1 Перед поверкой средства поверки и поверяемый измеритель должны быть выдержаны в нормальных условиях не менее пяти часов.
8.2 Средства поверки и поверяемый измеритель должны быть подготовлены к работе в соответствии с эксплуатационной документацией на них.
8.3 При проведении поверки измерителя модификации МФ-207.1Н в месте установки экранной системы в радиусе до 2 м не должно быть источников магнитного поля, значение напряжённости которых более 45 А/м. С помощью компаса необходимо определить направление суммарного вектора в горизонтальной плоскости — проекции вектора Земного поля и поля внешних источников. Установить ось экранной системы перпендикулярно вертикальной плоскости, в которой лежит суммарный вектор.

9 ПРОВЕДЕНИЕ ПОВЕРКИ

9.1 Внешний осмотр

9.1.1 При внешнем осмотре должно быть установлено соответствие измерителя следующим требованиям:

- комплектность измерителя должна соответствовать формуляру;

- наружные поверхности корпуса, соединительные кабели, корпус, основание преобразователя и стекло дисплея не должны иметь механических повреждений и деформаций, могущих повлиять на работоспособность измерителя.

9.2 Опробование

9.2.1 Подготовить и проверить работоспособность измерителя в соответствии с п.6.2 Руководства по эксплуатации на него.

9.3 Подтверждение соответствия программного обеспечения

9.3.1 Подтверждение соответствия программного обеспечения измерителя МФ-207 (МФ-207А)

9.3.1.1 Проверка идентификационных данных программного обеспечения (далее по тексту - ПО) измерителя МФ-207 (МФ-207А).

Идентификационное наименование ПО появляется при включении измерителя, а номер версии при последующем нажатии кнопки «<».

Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея измерителя согласно таблице 3.

Таблица 3

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
МФ-207	МФ-207	V12
МФ-207А	МФ-207А	009.ххх

Встроенное ПО измерителя содержит массивы (таблицы), учитывающие конструктивные особенности преобразователей и параметры измерительного тракта конкретного измерителя. С помощью этих таблиц осуществляется преобразование (в цифровой форме) электрического сигнала, поступающего с преобразователя в значение напряжённости постоянного и переменного магнитных полей. Цифровой идентификатор (контрольная сумма) ПО для каждого измерителя будет своим, поэтому на дисплее он не отображается и в таблице 3 отсутствует.

9.3.1.2 Проверка обеспечения защиты ПО измерителя МФ-207 (МФ-207А).

Проверка обеспечения защиты ПО поверяемого измерителя МФ-207 (МФ-207А) проводится одновременно с проверкой его метрологических характеристик по п.п. 9.4.1, 9.5.1, 9.6.1, 9.6.3 настоящей методики поверки. Соответствие метрологических характеристик измерителя установленным требованиям свидетельствует также о подлинности и целостности его ПО.

9.3.2 Подтверждение соответствия программного обеспечения измерителя МФ-207.1Н

9.3.2.1 Проверка идентификационных данных ПО измерителя МФ-207.1Н.

Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея измерителя согласно таблице 4.

Таблица 4

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
МФ-207.1	МФ-207.1	V05

Встроенное ПО измерителя содержит массивы (таблицы), учитывающие конструктивные особенности преобразователя и параметры измерительного тракта конкретного измерителя. С помощью этих таблиц осуществляется преобразование (в цифровой форме) электрического сигнала, поступающего с преобразователя в значение напряжённости постоянного и переменного магнитных полей. Цифровой идентификатор (контрольная сумма) ПО конкретного измерителя будет своим, поэтому на дисплее не отображается и в таблице 4 отсутствует.

9.3.2.2 Проверка обеспечения защиты ПО измерителя МФ-207.1Н.

Встроенное ПО размещается в памяти микроконтроллера измерителя, запись которой осуществляется в процессе производства. После изготовления измерителя доступ к микроконтроллеру со стороны пользователя и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — запрограммированных трёх битов защиты). Защита программного обеспечения от непреднамеренных и преднамеренных изменений имеет уровень А по МИ 3286-2010 "Проверка защиты программного обеспечения и определение её уровня при испытаниях средств измерений в целях утверждения типа". Проверка обеспечения защиты ПО поверяемого измерителя МФ-207.1Н проводится одновременно с проверкой его метрологических характеристик по п.п. 9.4.2, 9.5.2, 9.6.2, 9.6.4 настоящей методики поверки. Соответствие метрологических характеристик измерителя установленным требованиям свидетельствует также о подлинности и целостности его ПО.

9.4 Определение основной погрешности измерения напряжённости постоянного магнитного поля

9.4.1 Подготовить приборы, поверяемый измеритель МФ-207 (МФ-207А) и меру М-303.1 к работе в соответствии с эксплуатационной документацией на них.

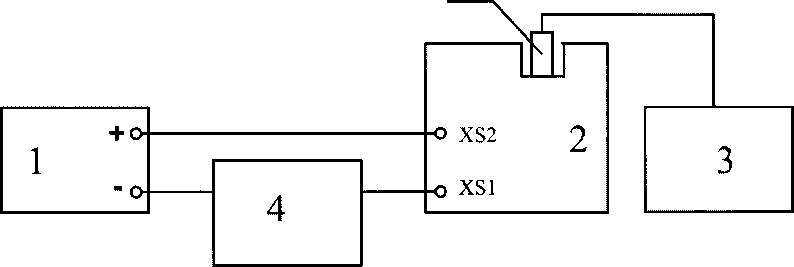

- 9.4.1.1 Собрать схему в соответствии с рисунком 1. Преобразователь поверяемого измерителя поместить в верхнее гнездо меры М-303.1.

Рисунок 1

1 - источник напряжения и тока стабилизированный Б4-784
2 - мера М-303.1
3 - поверяемый измеритель
4 - вольтметр универсальный В7-358
5 - преобразователь поверяемого измерителя

9.4.1.2 Сориентировать меру М-303.1 в пространстве с целью исключения влияния магнитного поля Земли, для чего:

- включить измеритель в режим измерения поля, подать в обмотки меры ток, соответствующий значениям напряжённости постоянного магнитного поля в мере 10 А/м;
- вращая меру М-303.1 вокруг вертикальной оси, найти такое положение меры, при котором показания измерителя, при изменении направления тока в обмотке меры, будут отличаться не более чем на 0,3 А/м. Это положение меры должно сохраняться неизменным во время проведения поверки измерителя.

9.4.1.3 Подать в обмотки меры М-303.1 постоянный ток, соответствующий значениям напряженности магнитного поля Н_1эт, равным 10, 50, 190, 500, 1000, 2400, 5000, 10000 А/м. Значения силы тока в обмотке меры I. _эт, А, рассчитывать по формуле:

LJ г _ ¹¹ цэт

где К_н - коэффициент преобразования (постоянная) меры М-303.1, 1/м.

Допускаемые отклонения установленных значений силы тока от рассчитанных по формуле (1) не более ±1 %.

Рассчитанные значения тока I. _эт записать в таблицу протокола поверки (Приложение А или Б).

9.4.1.4 Значения напряженности магнитного поля НА/м, высвеченные на дисплее поверяемого измерителя, записать в таблицу протокола поверки (Приложение А или Б).
9.4.1.5 Повторить п.п. 9.4.1.3 и 9.4.1.4 для противоположного направления тока меры.
9.4.1.6 Подготовить приборы, поверяемый измеритель МФ-207 (МФ-207А) и меру М-503 к работе в соответствии с эксплуатационной документацией на них.
9.4.1.7 Собрать схему в соответствии с рисунком 2. Преобразователь поверяемого измерителя поместить в гнездо вкладыша, установленном в пространстве между полюсами магнитопровода меры М-503.

Рисунок 2

1 - источник напряжения и тока стабилизированный Б4-784
2 - мера М-503
3 - поверяемый измеритель
4 - вольтметр универсальный В7-358
5 - преобразователь поверяемого измерителя

9.4.1.8 Перед использованием меры М-503 её магнитопровод следует размагнитить в соответствии с разделом 6.3 Руководства по эксплуатации.

9.4.1.9 Подать в обмотки меры М-503 постоянный ток, соответствующий значениям напряженности магнитного поля H_i3m, равным 24000, 50000, 150000, 300000 А/м (для модификации МФ-207), 500000 А/м (для модификации

считывать по формуле:

(2)

где К_н - коэффициент преобразования (постоянная) меры М-503, 1/м.

Допускаемые отклонения установленных значений силы тока от рассчитанных по формуле (2) не более ±1 %.

г,эт

Рассчитанные значения тока I. записать в таблицу протокола поверки (Приложение А или Б).

9.4.1.10 Значения напряженности магнитного поля НА/м, высвеченные на дисплее поверяемого измерителя, записать в таблицу протокола поверки (Приложение А или Б).
9.4.1.11 Повторить п.п. 9.4.1.9 и 9.4.1.10 для противоположного направления тока меры.
9.4.1.12 Вычислить, для каждого полученного значения Нотносительную погрешность измерения напряжённости постоянного магнитного поля измерителя 3., %, по формуле:

(3)

Рассчитанные значения <5. записать в таблицу протокола поверки (Приложение А или Б).

9.4.1.13 Полученные в п.9.4.1.12 значения 3 не должны превышать пределов допускаемой относительной погрешности 3 значения которой приведены в протоколе поверки для каждого значения H_i3m.
9.4.1.14 Если требование п.9.4.1.13 не выполняется, измеритель признаётся непригодным к применению, дальнейшие операции поверки не производятся.

9.4.2 Подготовить прибор, поверяемый измеритель МФ-207.1Н и меру М 117А к работе в соответствии с эксплуатационной документацией на них.

9.4.2.1 Перед использованием следует размагнитить экраны меры в соответствии с документом "Мера напряженности магнитного поля экранированная М-117А. Руководство по эксплуатации МКИЯ.422281.003 РЭ".

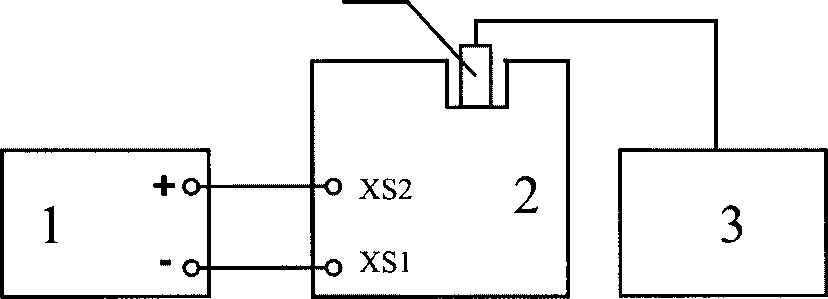

9.4.2.2 Собрать схему в соответствии с рисунком 3. Установить в отверстие катушки меры вставку, как указано в МКИЯ.422281.003 РЭ. Преобразователь поверяемого измерителя поместить в осевое гнездо вставки. Установить соосно

ось меры и ось экранной системы (повернуть катушку меры относительно каркаса в положение «1 Ни» и зафиксировать катушку в этом положении с помощью штыревого фиксатора).

Рисунок 3

1 - калибратор универсальный Н4-7
2 - мера М-117А
3 - поверяемый измеритель
4 - преобразователь поверяемого измерителя

9.4.2.3 Включить поверяемый измеритель в режим измерения поля. Подать в обмотки меры М-117А постоянный ток, соответствующий значениям напряженности магнитного поля H_i3m, равным 0,1, 1, 10, 100, 200 А/м. Действительные значения силы тока в обмотке меры I. _эт, А, рассчитывать по формуле:

т __¹¹ i, эт

(4)

где К_н - коэффициент преобразования (постоянная) меры М-117А, 1/м Рассчитанные значения тока I. _эт записать в таблицу протокола поверки

(Приложение В).

9.4.2.4 Значения напряженности магнитного поля Н , А/м, высвеченные на дисплее поверяемого измерителя, записать в таблицу протокола поверки (Приложение В).
9.4.2.5 Повторить п.п. 9.4.2.3 и 9.4.2.4 для противоположного направления тока меры.
9.4.2.6 Вычислить, для каждого полученного значения Н, относительную погрешность измерения напряжённости постоянного магнитного поля измерителя <5., %, по формуле:

g ^Я‘-»”_ХЮО.

(5)

1,эт

Рассчитанные значения ^.записать в таблицу протокола поверки (Приложение В).

9.4.2.7 Полученные в п.9.4.2.6 значения 3. не должны превышать пределов допускаемой относительной погрешности 3д, значения которой приведены в протоколе поверки для каждого значения H_{i 3m}.
9.4.2.8 Если требование п.9.4.2.7 не выполняется, измеритель признаётся непригодным к применению, дальнейшие операции поверки не производятся.

9.5 Определение основной погрешности измерения напряжённости переменного магнитного поля

9.5.1 Подготовить приборы, поверяемый измеритель МФ-207 (МФ-207А) и меру М-303.1 к работе в соответствии с эксплуатационной документацией на них.
- 9.5.1.1 Сориентировать меру М-303.1 в пространстве с целью исключения влияния магнитного поля Земли в соответствии с п.9.4.1.2. Собрать схему в соответствии с рисунком 4. Преобразователь поверяемого измерителя поместить в верхнее гнездо меры М-303.1.

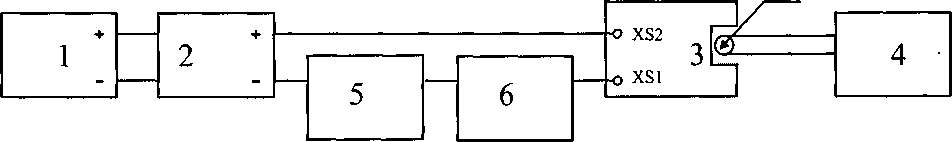

  Рисунок 4

1 — усилитель мощности
2 — генератор сигналов ГЗ 053.1
3 — мера напряжённости переменного магнитного поля М-303.1
4 — поверяемый измеритель
5 — неполярный конденсатор ёмкостью не менее 100 мкФ
6 — вольтметр универсальный В 7-3 5 8
7 — преобразователь поверяемого измерителя

9.5.1.2 Подать в обмотки меры М-303.1 переменный ток частотой 50 Гц, амплитудные значения силы которого 1ц_эт, А, соответствующие значениям напряженности магнитного поля H_i3m, равным 10, 50, 190, 500, 1000, 2400, 5000, 10000 А/м рассчитать по формуле:

i,sm

i,3m

(6)

где К_н - коэффициент преобразования (постоянная) меры М-303.1, 1/м.

Среднеквадратические значения силы тока 1. , А, измеряемые вольт-

эт^ск-в»

метром В7-358, рассчитывать по формуле:

1,эт

Рассчитанные значения силы тока

(7)

и 1. записать в таблицу

1,эт,скв. ^J

протокола поверки (Приложение А или Б).

Допускаемые отклонения значений силы тока, установленных по вольтметру В7-358 от значений силы тока, рассчитанных по формуле (7) не должны превышать ±1 %.

9.5.1.3 Значения напряженности магнитного поля, НА/м, высвеченные на дисплее поверяемого измерителя, записать в таблицу протокола поверки (Приложение А или Б).
9.5.1.4 Подать в обмотки меры М-303.1 переменный ток частотой 800 Гц,

значения силы которого

i,sm

1,эт,скв.

, А, соответствующие значениям на

пряженности магнитного поля _эт, равным 2400 и 3000 А/м рассчитать по формулам (6) и (7).

высвеченные

9.5.1.5 Значения напряженности магнитного поля на дисплее поверяемого измерителя, записать в таблицу протокола поверки (Приложение А или Б).
9.5.1.6 Подготовить приборы, поверяемый измеритель МФ-207 (МФ-207А) и меру М-503 к работе в соответствии с эксплуатационной документацией на них.

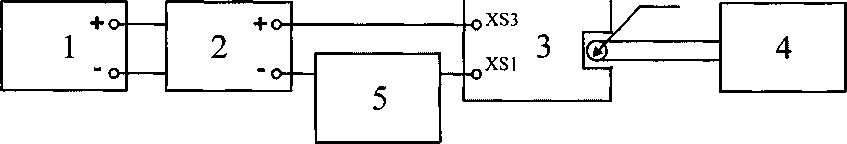

9.5.1.7 Собрать схему в соответствии с рисунком 5. Преобразователь поверяемого измерителя поместить в гнездо вкладыша, установленном в пространстве между полюсами магнитопровода меры М-503.

Рисунок 5

1 — генератор сигналов ГЗ 053.1
2 — усилитель мощности
3 — мера напряжённости переменного магнитного поля М-503
4 — поверяемый измеритель
5 — вольтметр универсальный В7-358
6 — преобразователь поверяемого измерителя

9.5.1.8 Перед использованием меры М-503 магнитопровод меры следует размагнитить в соответствии с разделом 6.3 Руководства по эксплуатации.
9.5.1.9 Подать в обмотки меры М-503 переменный ток частотой 50 Гц, амплитудные значения силы которого 1_1эт, А, соответствующие значениям напряженности магнитного поля H_i3m, равным 24000, 50000, 150000, 300000 А/м (для модификации МФ-207), 500000 А/м (для модификации МФ-207А), рассчитать по формуле:

j' _ ⁷⁷ i,sm

i,sm            ’

н

где К_н - коэффициент преобразования (постоянная) меры М-503, 1/м Среднеквадратические значения силы тока I.   _rva , А, измеряемые вольт

метром В7-358, рассчитывать по формуле:

i,sm,CKe. V2 •

Рассчитанные значения силы тока I.

1,эт

протокола поверки (Приложение А или Б).

Допускаемые отклонения значений силы

метру В7-358 от значений силы тока, рассчитанных по формуле (9) не должны превышать ±1 %.

9.5.1.10 Значения напряженности магнитного поля Н, А/м, высвеченные на дисплее поверяемого измерителя, записать в таблицу протокола поверки (Приложение А или Б).

1,эт,скв. ’

(8).

(9)

и I.       записать в таблйцу

г,эт,скв.                          ^J

тока, установленных по вольт-

9.5.1.11 Вычислить, для каждого полученного значения Нотносительную погрешность измерения напряжённости переменного магнитного поля из-мерителя 5,, %, по формуле:

2^x100.

(Ю)

Рассчитанные значения ^записать в таблицу протокола поверки (Приложение А или Б).

9.5.1.12 Полученные в п.9.5.1.11 значения 6_Z не должны превышать преде

лов допускаемой относительной погрешности

значения которой приведе

ны в протоколе поверки для каждого значения H_{i эт}.

9.5.1.13 Если требование п.9.5.1.12 не выполняется, измеритель признаётся непригодным к применению, дальнейшие операции поверки не производятся.

9.5.2 Подготовить прибор, поверяемый измеритель МФ-207.1Н и меру М-117А к работе в соответствии с эксплуатационной документацией на них.
- 9.5.2.1 Перед использованием следует размагнитить экраны меры в соответствии с документом "Мера напряженности магнитного поля экранированная М-117А. Руководство по эксплуатации МКИЯ.422281.003 РЭ".
- 9.5.2.2 Собрать схему в соответствии с рисунком 3. Установить в отверстие катушки меры вставку, как указано в МКИЯ.422281.003 РЭ. Преобразователь поверяемого измерителя поместить в осевое гнездо вставки.
- 9.5.2.3 Включить поверяемый измеритель в режим измерения поля. Подать в обмотки меры М-117А амплитудное значение силы тока частотой 60 Гц, соответствующее значениям напряженности магнитного поля H_t , равным 0,1, 1, 10, 100, 200 А/м. Амплитудное значение силы тока в обмотке меры 1^_эт, А, рассчитывать по формуле:

  i,sm

  (Н)

где К_н - коэффициент преобразования (постоянная) меры М-117А, 1/м.

Среднеквадратические значения силы тока 1. , А, воспроизводимые

Z, ЗТП^ скв.

калибратором Н4-7, рассчитывать по формуле:

(12)

Рассчитанные значения силы тока 1. и /. записать в таблицу

1,эт 1,эт,скв. ^J

протокола поверки (Приложение В).

9.5.2.4 Значения напряженности магнитного поля Н А/м, высвеченные на дисплее поверяемого измерителя, записать в таблицу протокола поверки (Приложение В).
9.5.2.5 Повторить п.9.5.2.3 и п.9.5.2.4 для частот 120 и 380 Гц.

9.52.6 Вычислить, для каждого полученного значения Н , относительную погрешность измерения напряжённости переменного магнитного поля измерителя 5_Z, %, по формуле:

8, = ^Н2^Н'-³’"х1()0. (13)

Н Цэт

Рассчитанные значения 5_Z записать в таблицу протокола поверки (Приложение В).

9.5.2.7 Полученные в п.9.5.2.6 значения 5_Z не должны превышать пределов протоколе поверки для каждого значения H_{i 3m}.

допускаемой относительной погрешности

значения которой приведены в
9.5.2.8 Если требование п.9.5.2.7 не выполняется, измеритель признаётся непригодным к применению, дальнейшие операции поверки не производятся.

9.6 Определение основной погрешности измерения частоты переменного магнитного поля

9.6.1 Измерение частоты МФ-207 (МФ-207А) в автоматическом режиме.

9.6.1.1 Подготовить приборы, поверяемый измеритель МФ-207 (МФ-207А) и меру М-303.1 к работе в соответствии с эксплуатационной документацией на них.
9.6.1.2 Собрать схему в соответствии с рисунком 4. Преобразователь поверяемого измерителя поместить в верхнее гнездо меры М-303.1. Сориентировать меру М-303.1 в пространстве с целью исключения влияния магнитного поля Земли,
9.6.1.3 Подать в обмотки меры М-303.1 ток частотой f. _эт равной 50 Гц и соответствующий значению напряженности магнитного поля равному приблизительно 500 А/м.
9.6.1.4 Настроить поверяемый измеритель на автоматический режим измерения частоты. Значения частоты переменного магнитного поля Гц, высвеченные на дисплее поверяемого измерителя, записать в таблицу протокола поверки (Приложение А или Б).
9.6.1.5 Повторить операции в соответствии с п.п. 9.6.1.3 и 9.6.1.4 для частоты 800 Гц.
9.6.1.6 Вычислить, для каждого значения f. _эт, абсолютную погрешность измерения частоты переменного магнитного поля поверяемого измерителя

по формуле:

эт

(14)

Рассчитанные значения Д/.записать в таблицу протокола поверки (При

ложение А или Б).

9.6.1.7 Полученные в п.9.6.1.6 значения \f. не должны превышать пределов допускаемой абсолютной погрешности , значения которой приведены в протоколе поверки для каждого значения
9.6.1.8 Если требование п.9.6.1.7 не выполняется, измеритель признаётся непригодным к применению, дальнейшие операции поверки не производятся.

9.6.2 Измерение частоты МФ-207.1Н в автоматическом режиме.

9.6.2.1 Подготовить прибор, поверяемый измеритель МФ-207.1Н и меру М-117А к работе в соответствии с эксплуатационной документацией на них.
9.6.2.2 Перед использованием следует размагнитить экраны меры в соответствии с документом "Мера напряженности магнитного поля экранированная М-117А. Руководство по эксплуатации МКИЯ.422281.003 РЭ".
9.6.2.3 Собрать схему в соответствии с рисунком 3. Установить в отверстие катушки меры вставку, как указано в МКИЯ.422281.003 РЭ. Преобразователь поверяемого измерителя поместить в осевое гнездо вставки. Установить соосно ось меры и ось экранной системы (повернуть катушку меры относительно каркаса в положение «1 Нп» и зафиксировать катушку в этом положении с помощью штыревого фиксатора).
9.6.2.4 Подать в обмотки меры М-117А ток частотой J. равной 50 Гц и соответствующий значению напряженности магнитного поля равному 100 А/м.
9.6.2.5 Настроить поверяемый измеритель на автоматический режим измерения частоты. Значения частоты переменного магнитного поля f_it Гц, высвеченные на дисплее поверяемого измерителя, записать в таблицу протокола поверки (Приложение В).
9.6.2.6 Повторить операции в соответствии с п.п. 9.6.2.4 и 9.6.2.5 для частоты 400 Гц.
9.6.2.7 Вычислить, для каждого значения j. , абсолютную погрешность измерения частоты переменного магнитного поля поверяемого измерителя \f., Гц, по формуле:

Рассчитанные значения Д^. записать в таблицу протокола поверки (Приложение В).

9.6.2.8 Полученные в п.9.6.2.7 значения Д/\ не должны превышать пределов допускаемой абсолютной погрешности д > значения которой приведены в протоколе поверки для каждого значения f. _эт.
9.6.2.9 Если требование п.9.6.2.8 не выполняется, измеритель признаётся непригодным к применению, дальнейшие операции поверки не производятся.

9.6.3 Измерение частоты МФ-207 (МФ-207А) в ждущем режиме.

9.6.3.1 Подготовить приборы, поверяемый измеритель МФ-207 (МФ-207А) и меру М-303.1 к работе в соответствии с эксплуатационной документацией на них.
9.6.3.2 Собрать схему в соответствии с рисунком 4. Преобразователь поверяемого измерителя поместить в верхнее гнездо меры М-303.1. Сориентировать меру М-303.1 в пространстве с целью исключения влияния магнитного поля Земли,
9.6.3.3 Настроить поверяемый измеритель на ждущий режим измерения частоты. Установить следующие параметры ждущего режима: интервал дискретизации 1 мс, число измерений 1000.
9.6.3.4 Подать в обмотки меры М-303.1 ток частотой f_{i эт} равной 5 Гц и соответствующий значению напряженности магнитного поля равному приблизительно 500 А/м.
9.6.3.5 Нажать кнопку «Запись». Значения частоты переменного магнитного поля, Гц, высвеченные на дисплее поверяемого измерителя, записать в таблицу протокола поверки (Приложение А или Б).
9.6.3.6 Вычислить, для каждого значения f. _эт, абсолютную погрешность

измерения частоты переменного магнитного поля поверяемого измерителя Д/\, Гц, по формуле:

(16)

Рассчитанные значения Д/^. записать в таблицу протокола поверки (Приложение В).

9.6.3.7 Полученные в п.9.6.3.6 значения Д/\ не должны превышать преде

лов допускаемой абсолютной погрешности

, значения которой приведены

в протоколе поверки для каждого значения

9.6.3.8 Если требование п.9.6.3.7 не выполняется, измеритель признаётся непригодным к применению, дальнейшие операции поверки не производятся.

9.6.4 Измерение частоты МФ-207.1Н в ждущем режиме.

9.6.4.1 Подготовить прибор, поверяемый измеритель МФ-207.1Н и меру М-117А к работе в соответствии с эксплуатационной документацией на них.
9.6.4.2 Перед использованием следует размагнитить экраны меры в соответствии с документом "Мера напряженности магнитного поля экранированная М-117А. Руководство по эксплуатации МКИЯ.422281.003 РЭ".
9.6.4.3 Собрать схему в соответствии с рисунком 3. Установить в отверстие катушки меры вставку, как указано в МКИЯ.422281.003 РЭ. Преобразователь поверяемого измерителя поместить в осевое гнездо вставки.
9.6.4.4 Настроить поверяемый измеритель на ждущий режим измерения частоты. Установить следующие параметры ждущего режима: интервал дискретизации 1 мс, число измерений 1000.
9.6.4.5 Подать в обмотки меры М-117А ток частотой f. равной 5 Гц и соответствующий значению напряженности магнитного поля равному 10 А/м.
9.6.4.6 Нажать кнопку «Запись». Значения частоты переменного магнитного поля, fj, Гц, высвеченные на дисплее поверяемого измерителя, записать в таблицу протокола поверки (Приложение В).
9.6.4.7 Вычислить, для каждого значения f. , абсолютную погрешность измерения частоты переменного магнитного поля поверяемого измерителя \f, Гц, по формуле:

(17)

Рассчитанные значения записать в таблицу протокола поверки (Приложение В).

9.6.4.8 Полученные в п.9.6.4.7 значения Af. не должны превышать пределов допускаемой абсолютной погрешности Д/д, значения которой приведены в протоколе поверки для каждого значения f. .
9.6.4.9 Если требование п.9.6.4.8 не выполняется, измеритель признаётся непригодным к применению, дальнейшие операции поверки не производятся.

10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

10.1 Результаты измерений при поверке оформляют протоколом поверки по форме Приложений А, Б, В.
10.2 При положительных результатах поверки оформляют свидетельство о поверке в соответствии с ПР 50.2.006-94.

Главный метролог ООО "МИКРОАКУСТИКА"

Ведущий инженер ООО "МИКРОАКУСТИКА"

Л.А. Фролова

В.С. Менщиков

С.В. Гагаев

Приложение А

(рекомендуемое)

Протокол №______

поверки измерителя напряженности магнитного поля МФ-207А зав. №_______

Средства поверки:

Условия поверки:

1 Внешний осмотр:
2 Опробование:
3 Подтверждение соответствия программного обеспечения:
4 Определение основной погрешности измерения напряжённости постоянного магнитного поля.

Таблица 1

Наименование характеристики			Значения характеристик
		Мера М-303.			1
^i,sm ’ А/м	10	50	190	500	1000	2400	5000	10000
^{+ А}
+Hj, А/м
+, %
, %	±9,8	±3,8	±3,0	±4,0	±3,4	±3,0	±4,5	±3,6
i,sm ’ А/м	10	50	190	500	1000	2400	5000	10000
-Т А 1,эт ’
-Hj, А/м
-8₍,%
, %	±9,8	±3,8	±3,0	±4,0	± 3,4	±3,0	± 4,5	±3,6
		Мера		М-503
Нц_эт ? А/м	24000		50000		150000		500000
+ Т А ^J i,sm ’
+Hj, А/м
+6_Z, %
, %	±3,1		±5,3		±3,6		±3,0
i,sm ’ А/м	24000		50000		150000		500000
-Т А i,sm ’
-H_tА/м
-8,, %
, %	±3,1		±5,3		± 3,6		±3,0

Таблица 2

Наименование характеристики	Значения характеристик
Мера М-3 03.1
Частота 50 Гц
Н_Цэт,к/м	10	50	190	500	1000	2400	5000	10000
7 А -Ч,э»г’
I. , А 1,эт,скв
Н,, А/м
8,, %
8_Д, %	±10,1	±3,9	±3,1	±4,1	± 3,5	±3,1	±4,6	±3,7
Мера М-5 03
Частота 50 Гц
	24000		50000		150000		500000
7 А -Ч,эт>
I. ,А г,эт,скв
Hj, А/м
8,,%
, %	±3,2		±5,4		±3,7		±3,1
Мера М-303.1
Частота 800 Гц
77i,3m ’	2400				3000
7 А ■Ч,эт>
f—*~l I. ,А г,эт,скв
Hj, А/м
5,-,%
, %	±4,5				±8,5

Таблица 3

Дэш» ^гц	В автоматическом режиме		В ждущем режиме
Дэш» ^гц	50	800	5
/о Гц
ЛЛ’Гц
V2(’^ГЦ	± 1,5	±9,0	±1,05

Заключение: По результатам поверки измеритель признан Годен/Не годен

Поверитель:_____________________/_________________________/

подпись инициалы, фамилия

Приложение Б

(рекомендуемое)

Протокол №______

поверки измерителя напряженности магнитного поля МФ-207 зав. №_______

Средства поверки:

Условия поверки:

1 Внешний осмотр:
2 Опробование:
3 Подтверждение соответствия программного обеспечения:
4 Определение основной погрешности измерения напряжённости постоянного магнитного поля.

Таблица 1

Наименование характеристики			Значения характеристик
		Мера М-3 03.			1
Н_Цэт,Х/м	10	50	190	500	1000	2400	5000	10000
⁺ ^,эт’^А
+Hj, А/м
+8,, %
8д, %	±9,8	±3,8	±3,0	±4,0	±3,4	±3,0	±4,0	±3,4
НЦэт ’ А/м	10	50	190	500	1000	2400	5000	10000
_ Т А -Ч,эт ’
- Hj, А/м
-5;,%
8д, %	±9,8	±3,8	±3,0	±4,0	±3,4	±3,0	±4,0	±3,4
		Мера		М-503
Н 1 эт ’ А/м	24000		50000		150000		300000
⁺ 1{,эт’ ^А
+Hi, А/м
+8,-, %
8д, %	±3,0		±4,3		±3,3		±3,0
НЦэт ’ А/м	24000		50000		150000		300000
_ Т К ■Ч,эт’
- Hj, А/м
-8,,%
8д, %	±3,0		±4,3		±3,3		±3,0

Таблица 2

Наименование характеристики	Значения характеристик
Мера М-303.1
Частота 50 Гц
НЦэт ’ А/^м	10	50	190	500	1000	2400	5000	10000
I А
7. ,А 1,эт,скв
H_t, А/м
8,-, %
8_Д, %	±10,0	±3,9	±3,1	±4,1	±3,5	±3,1	±4,1	±3,5
			Мера М-503
Частота 50 Гц
Нi,₃m ’ А/м	24000		50000		150000		300000
7 А 1,эт’
I. ,А 1,эт,скв
Hj, А/м
8,, %
8д, %	±3,1		±4,4		±3,3		±3,1
Мера М-3 03.1
Частота 800 Гц
Нцэт ’ А/м	2400				3000
7 А 1,эт’
7. ,А г,эт,скв
H_t, А/м
8,, %
8д, %	±4,5				±7,3

Таблица 3

fi,3m ’ ГЦ	В автоматическом режиме		В ждущем режиме
fi,3m ’ ГЦ	50	800	5
Л’Гц
ДЛ’^Гц
Д/д>гц	±1,5	±9,0	±1,05

Заключение: По результатам поверки измеритель признан Годен/Не годен

Поверитель:_____________________/_________________________/

подпись инициалы, фамилия

Приложение В

(рекомендуемое)

Протокол №______

поверки измерителя напряженности магнитного поля МФ-207.1Н заводской №________

Средства поверки:

Условия поверки:

1 Внешний осмотр:
2 Опробование:
3 Подтверждение соответствия программного обеспечения:
4 Определение основной погрешности измерения напряжённости постоянного магнитного поля.

Таблица 1

Наименование характеристики	Значения характеристик
Мера М-117А
Нijm,А/м	0,1	1,0	10	100	200
+ А', эти» А
+ H_t, А/м
+5/, %
+ 5;-, %	±9,8	±5,3	±5,3	±4,3	±4,0
i,am ’ А/м	0,1	1,0	10	100	200
+ Ii,3tn' А
+H_t, А/м
+5,, %
+ 5/, %	±9,8	±5,3	±5,3	±4,3	±4,0

Таблица 2

Наименование характеристики	Значения характеристик
Мера М-117А
Частота 60Гц
НЦэт ’ А/м	ОД	1,0	10	100	200
7 А
Г*-~1 I. ,А 1,эт,скв
Н,, А/м
8,,%
+5/, %	±12,1	± 6,5	±6,5	±5,3	±5,0
Частота 120 Гц
Нц_Эт 5 А/м	0,1	1,0	10	100	200
7 А i,3m ’ ^v
I. ,А 1,эт,скв
H_t, А/м
8, , %
+5₍, %	± 14,4	±7,8	±7,8	± 6,4	±5,9
Частота 380 Гц
Нц_эт > А/м	0,1	1,0	10	100	200
7 А * i, эт ’
Г*-~1 I. ,А 1,эт,скв
Н,, А/м
5,, %
+5,-, %	±24,6	±13,2	±13,2	± 10,7	±10,1

Таблица 3

fi.am ’ ГЦ	В автоматическом режиме		В ждущем режиме
fi.am ’ ГЦ	50	400	5
/,ГЦ
ЛЛ-Гд
Д/д> ^гц	± 1,5	±5,0	±1,05

Заключение: По результатам поверки измеритель признан Годен/Не годен

Поверитель:_____________________/_________________________/

подпись инициалы, фамилия

Техническая поддержка

Методика поверки «ГСИ. Измерители напряженности магнитного поля МФ-207» (МКИЯ.422281.001 МП)

Методика поверки

ГСИ. Измерители напряженности магнитного поля МФ-207

МКИЯ.422281.001 МП

ГЦИ СИ ФБУ "УРАЛТЕСТ"

916 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки «ГСИ. Измерители напряженности магнитного поля МФ-207» (МКИЯ.422281.001 МП)

Методика поверки

ГСИ. Измерители напряженности магнитного поля МФ-207

МКИЯ.422281.001 МП

ГЦИ СИ ФБУ "УРАЛТЕСТ"

916 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

916 Кб
1 файл
