Методика поверки «Каналы измерительные ИС-ЭМИКОН на базе контроллеров серии МКСО» (АЛГВ.420609.010ИМ.02)

УТВЕРЖДАЮ

2018 г.

,Р.£. Исмагилов

Замест

фбу ,

л            =5 •J’ !

Государственная система обеспечения единства измерений Каналы измерительные ИС-ЭМИКОН на базе контроллеров серии МКСО

МЕТОДИКА ПОВЕРКИ

АЛГВ.420609.010ИМ.02 г. Уфа

2018

СОДЕРЖАНИЕ

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1 Внешний осмотр

  • 6.2 Опробование

  • 6.3 Определение метрологических характеристик

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8 ПРИЛОЖЕНИЕ А

Настоящая методика распространяется на каналы измерительные ИС-ЭМИКОН на базе контроллеров серии МКСО (далее - каналы ИС ЭМИКОН) и устанавливает объем, условия первичной и периодической поверок каналов ИС ЭМИКОН, методы и средства экспериментального исследования метрологических характеристик измерительных каналов ИС ЭМИКОН и порядок оформления результатов поверки.

Интервал между поверками - 2 года.

1.1 При проведении поверки должны быть выполнены следующие операции:

• 2.1   Калибратор многофункциональный AOIP С ALYS 15 OR, измерение и воспроизведение (0-24) мА, погрешность ± (0,007 % от показаний + 0,8 мкА), регистрационный номер 48000-11.

• 2.2 Магазин сопротивления Р4831, диапазон измерений от 0 до 100000 Ом, КТ 0,02, регистрационный номер 6332-77.

• 2.3  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

• 3.1 Поверка каналов должна осуществляться поверителем, аттестованным в соответствии с действующим законодательством.


  А ПГП 47060Q 010 ИМ 07


• 4.1 При проведении поверки должны выполняться требования по безопасности, изложенные в эксплуатационной документации используемых средств поверки и каналов ИС-ЭМИКОН и общих требований электробезопасности («Правила технической эксплуатации электроустановок потребителей», ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2009).

• 4.2 Персонал, проводящий поверку, должен проходить инструктаж по технике безопасности на рабочем месте и иметь группу по технике электробезопасности не ниже 2-ой.

• 5.1 При проведении поверки должны быть соблюдены следующие условия:

Условия в помещении аппаратной (серверной):

• - температура окружающего воздуха, °C

  20 ±5;

  не более 85; от 84 до 107;

  от 215 до 230;

  50 ± 0,4.

• - относительная влажность воздуха,%

• - атмосферное давление, кПа

- напряжение питания, В

- частота переменного тока, Гц

Примечание: При невозможности обеспечения нормальных условий, поверку проводят в фактических условиях эксплуатации. Условия поверки ПК на месте эксплуатации не должны выходить за пределы рабочих условий, указанных в технической документации на ПК и эталоны. В этом случае должны быть рассчитаны пределы допускаемых погрешностей ИК и эталонов для фактических условий поверки.

• 5.2 Перед проведением поверки, средства поверки и вспомогательное оборудование должны быть подготовлены к работе в соответствии с указаниями в эксплуатационной документации.

• 6.1 Внешний осмотр

  • 6.1.1  При проведении внешнего осмотра проверить отсутствие механических повреждений составных частей каналов ИС-ЭМИКОН, изоляции кабельных линий связи.

  • 6.1.2 Измерительные каналы, внешний вид компонентов которых не соответствует требованиям проектной документации, к поверке не допускаются.

  • 6.1.3 Убедиться, что надписи и обозначения нанесены на компоненты каналов ИС-ЭМИКОН четко и соответствуют требованиям проектной документации.

  • 6.1.4 Проверить наличие следующих документов:



• - эксплуатационную документацию на каналы измерительные ИС-ЭМИКОН на базе контроллеров серии МКСО;

• - действующие свидетельства о поверке первичных измерительных преобразователей и модулей аналогового ввода и вывода серии МКСО, входящих в состав измерительных каналов ИС-ЭМИКОН (при проведении периодической поверки) или утвержденный руководителем организации перечень каналов с указанием допускаемых погрешностей и типов первичных измерительных преобразователей (при проведении первичной поверки);

• - паспорта модулей аналогового ввода и вывода серии МКСО;

• - протокол предшествующей поверки.

Примечание: 1. Допускается проведение периодической поверки в случае изменения регистрационных номеров в Федеральном информационном фонде обеспечения единства измерений компонентов каналов ИС-ЭМИКОН, если не изменились их типы, модификации и метрологические характеристики.

2. В случае смены метрологически значимых компонентов прикладного ПО контроллера необходимо провести первичную поверку.

• 6.2 Опробование

  • 6.2.1 Поверяемые каналы ИС-ЭМИКОН и эталоны после включения в сеть прогревают в течение времени, указанного в эксплуатационной документации.

  • 6.2.2 Опробование каналов ИС-ЭМИКОН проводят в соответствии с руководством по эксплуатации. Допускается совмещать опробование с процедурой проверки погрешности каналов.

  • 6.2.3 Подтверждение идентификации ПО утвержденному типу СИ

Операция «Подтверждение идентификации ПО утвержденному типу СИ» состоит из определения идентификационного номера (номера версии) ВПО модулей аналогового ввода-вывода серии МКСО (далее - ВПО модулей МКСО) и программного компонента - модуля OIP прикладного ПО

Примечание: 1. Цифровым идентификатором ПО является номер версии. 2 Цифровой идентификатор (контрольная сумма) метрологически значимых компонентов прикладного ПО программного обеспечения не используется.

Для определения идентификационного номера программного обеспечения каналов ИС-ЭМИКОН определяют:

• - идентификационный номер ВПО модулей МКСО каждого используемого модуля из паспорта АЛГВ.42643Х.ХХХ ПС (идентификационный номер ВПО модулей МКСО определяется при первичной поверке и заносится в паспорт);

• - идентификационный номер его метрологически значимого программного компонента -модуля OIP прикладного ПО. Идентификационный номер модуля OIP в памяти контроллера представлен в виде пяти регистров, младшая цифра идентификационного номера расположена в ячейке со старшим адресом.

..........          ..................«вв».....

ЖШ»................ .................................................................................................................................

-.тар        Стоп • Выгрузить Загрузить Настройка О программе

Connect: [мВ TCP/IP Connection                     Address: |  100 Data type: lading▼]

Data mode : & Dec Г Int f Hex Bin Г Float___ Data mask : 1111111111111111

Соед‘-ядние .-станоЕт?:-.                                         • занрссьг 6240  | ошибки- 0

Для определения идентификационного номера модуля OIP прикладного ПО:

• 1. Подключить к коммутатору верхнего уровня автоматизированное рабочее место инженера (далее - АРМ).

• 2.   Согласно Описанию программного обеспечения среднего уровня АЛГВ.0262-01-33-ххх системы, содержащей каналы ИС-ЭМИКОН (п.З «Используемые методы», таблица «Переменные проекта»), определить адреса ячеек памяти контроллера, по которым расположены идентификационные номера модуля OIP прикладного ПО.

  01.09.2015

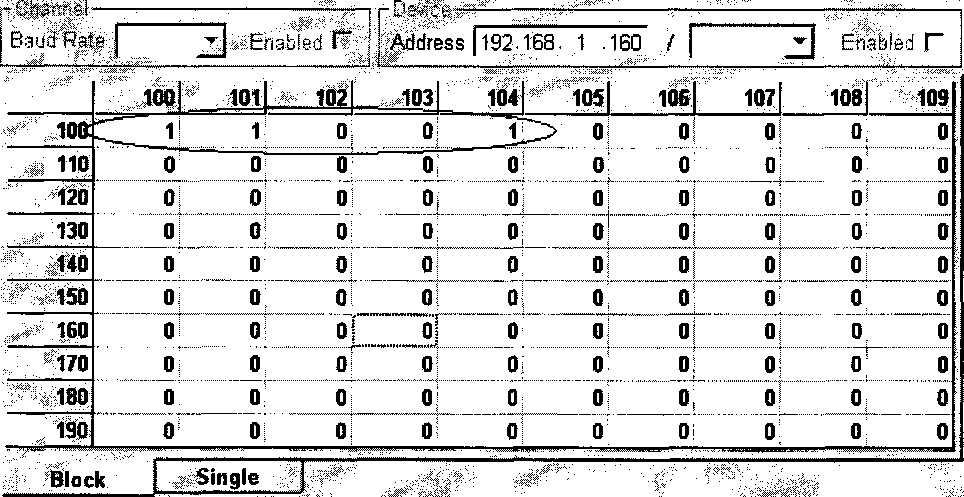

• 3. Запустить на АРМ сервисное ПО «Монитор памяти ПЛК». В поле «Device Address» ввести IP-адрес центрального контроллера, в поле «Connection» выбрать «МВ TCP/IP Connection» В поле «Address» ввести младший адрес ячеек памяти контроллера, по которым расположены идентификационные номера модуля OIP прикладного ПО.

• 4. В окне Монитора памяти ПЛК нажать кнопку «Старт». В ячейках с указанными адресами отобразятся идентификационные номера модуля OIP прикладного ПО.

Текущие идентификационные номера модуля OIP при проведении периодической поверки должны соответствовать определённым при первичной поверке.

• 6.3 Определение метрологических характеристик

  • 6.3.1 Определение погрешности канала измерения силы постоянного тока

    • 6.3.1.1 Отсоединить первичный преобразователь от входных клемм проверяемого канала.

    • 6.3.1.2  Подключить калибратор к поверяемому измерительному каналу. При подключении необходимо руководствоваться эксплуатационной документацией на калибратор.

    • 6.3.1.3 Последовательно подать от калибратора на вход канала пять значений тока, равномерно распределенных по диапазону (5 %, 25 %, 50 %, 75 %, 95 %).

    • 6.3.1.4 Для каждого значения установленного тока произвести отсчет результатов измерения физической величины в проверяемом канале по показаниям на дисплее АРМ. В случае отображения физической величины в виде кода, пересчитать код в значения выходного тока или физической величины по формуле (1):



      max



      min )



      ■^max ^min

      изм ~^min )

      5

      (1)

где А_изл, - измеренное значение физической величины, соответствующее заданному значению (текущему) значению тока;

А_за() - заданное значение физической величины, соответствующее заданному значению (текущему) значению тока;

А_тах - максимальное значение измеряемой в данном канале величины;

A_min - минимальное значение измеряемой в данном канале величины,

х_тм - значение выходного кода, соответствующее заданному (текущему) значению тока;

x_mm - минимальное значение кода, соответствующее минимальному значению тока в диапазоне;

%тах - максимальное значение кода, соответствующее максимальному значению тока в диапазоне

Рассчитать погрешности измерения по формулам (2) или (3):

^л А — А

у,=             -100%,                                                      (2)

\ A max A_min /

где yi - приведенная к диапазону измерений погрешность измерительного канала без учета первичного преобразователя;

д,=            X_N,                                                   (3)

А _Д

\ "^max ■^rkmin /

где Ai -абсолютная погрешность измерительного канала без учета первичного преобразователя;

Xn - диапазон измерений физической величины для данного канала;

Пределы допускаемой приведенной погрешности измерительного канала с учетом первичного преобразователя определяют по формуле:

г»=±1.17(т.)²+(т«)².                                                   0)

где уо - пределы приведенной погрешности первичного измерительного преобразователя, входящего в состав данного измерительного канала, %.

Пределы допускаемой абсолютной погрешности измерительного канала с учетом первичного преобразователя определяют по формуле:

Д,,=±1,1_Л/(Д₁)²+(Д„)² ,                                                          (5)

где До - пределы абсолютной погрешности первичного измерительного преобразователя, входящего в состав данного измерительного канала.

Результаты измерений и расчетов свести в таблицу А1 Приложение А.

• 6.3.1.5 Результаты поверки считаются положительными, если пределы допускаемой погрешности соответствующего измерительного канала с учетом первичного преобразователя находятся в пределах значений, указанных в описании типа.

• 6.3.2 Определение погрешности канала преобразования сигналов сопротивления в температуру

  • 6.3.2.1  Отсоединить термопреобразователь сопротивления от входных клемм поверяемого канала.

    01.09.2015

  • 6.3.2.2 Установить на калибраторе (или магазине сопротивлений) последовательно пять значений сопротивления R, соответствующее значению температуры (в соответствии с ГОСТ 6651-2009), равномерно распределенных по диапазону измерения температуры измерительного канала (5 %, 25 %, 50 %, 75 %, 95 %).

  • 6.3.2.3 Для каждого установленного значения произвести отсчет результатов измерения физической величины в проверяемом канале по показаниям на дисплее АРМ, В случае отображения физической величины в виде кода, пересчитать код в значения физической величины по формуле (1) и рассчитать абсолютную погрешность измерительного канала без учета первичного преобразователя по формуле:

Ar = Т_ - Т_зад,                                                            (6)

где Тизм - измеренное значение температуры, соответствующее заданному (текущему) значению сопротивления, °C;

Т_зад - заданное значение температуры, соответствующее заданному (текущему) значению сопротивления, °C;

Пределы допускаемой абсолютной погрешности измерительного канала с учетом первичного преобразователя определяют по формуле:

где До - пределы допускаемой абсолютной погрешности термопреобразователя, входящего в состав данного измерительного канала.

Результаты измерений и расчетов свести в таблицу А1 Приложение А.

• 6.3.2.4 Результаты поверки считаются положительными, если пределы допускаемой погрешности соответствующего измерительного канала с учетом первичного преобразователя находятся в пределах значений, указанных в описании типа.

6.3.3 Определение погрешности канала цифро-аналогового преобразования в сигналы силы постоянного тока в диапазоне от 4 до 20 мА

• 6.3.3.1 Отсоединить исполнительное устройство от входных клемм поверяемого канала. При подключении необходимо руководствоваться эксплуатационной документацией на калибратор.

• 6.3.3.2 Последовательно задать с дисплея АРМ не менее пяти значений управляемого

параметра, равномерно распределенных по диапазону управления (5  %,  25  %,

50 %, 75 %, 9 5%).

• 6.3.3.3 Для каждого заданного значения параметра выполнить измерение силы постоянного тока с помощью калибратора и рассчитать приведенную погрешность измерительного канала по формуле:

у, =± ^1изм ~^1зад -100%

^1вых т _ т

^Атах ^min

где Yibeix - приведенная погрешность измерительного канала, %;

1изм - измеренное значение выходного тока, мА;

1_зад - заданное значение выходного тока;

Imax - максимальное значение выходного тока (20 мА);

Imin - минимальное значение выходного тока (4 мА).

Результаты измерений и расчетов свести в таблицу А2 Приложение А.

• 6.3.3.4 Результаты поверки считаются положительными, если пределы допускаемой погрешности измерительного канала не превышают значений, указанных в описании типа.

7.1. Каналы ИС-ЭМИКОН считаются прошедшими поверку с положительным результатом, если погрешности измерительных каналов не выходят за установленные для них пределы.

• 7.2 При положительных результатах поверки каналов оформляется свидетельство о поверке. Знак поверки наносится на свидетельство о поверке. К свидетельству прилагаются протоколы с результатами поверки.

• 7.3 При отрицательных результатах поверки каналов свидетельство о предыдущей поверке аннулируется и выписывается извещение о непригодности к применению.



  Таблица А1

(обязательное)

Форма протокола поверки

Таблица А2

АЛГВ.420609.010 ИМ.02
