Методика поверки «ГСИ. Генераторы-калибраторы временных интервалов DG535» (МП DG535-2016)

УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

Генераторы-калибраторы временных интервалов DG535

Методика поверки

DG535-2016-MII г. Москва

2016

Настоящая методика поверки распространяется на генераторы-калибраторы временных интервалов DG535 (далее - приборы), изготавливаемые фирмой “Stanford Research Systems, Inc.”, США, и устанавливает методы и средства их поверки.

Интервал между поверками -1 год.

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 2.2 Вместо указанных в таблице 2 средств поверки разрешается применять другие аналогичные средства поверки, обеспечивающие требуемые технические характеристики.

• 2.3 Применяемые эталонные средства поверки должны быть исправны, поверены, и иметь документы о поверке.

• 2.4 Допускается проводить поверку выборочно по операциям и диапазонам измерений, в которых используется представленный на поверку прибор.

Таблица 2 - Средства поверки

К проведению поверки допускаются лица с высшим или среднетехническим образованием, и имеющие практический опыт в области радиотехнических измерений.

• 4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 4.2 Во избежание несчастного случая и для предупреждения повреждения поверяемого прибора необходимо обеспечить выполнение следующих требований:

• - подсоединение поверяемого прибора к сети должно производиться с помощью сетевого кабеля из комплекта прибора;

• - заземление поверяемого прибора и средств поверки должно производиться посредством заземляющего провода сетевого кабеля;

• - запрещается работать с поверяемым прибором при снятых крышках или панелях;

• - запрещается работать с прибором в условиях температуры и влажности, выходящих за пределы рабочего диапазона, а также при наличии в воздухе взрывоопасных веществ;

• - запрещается работать с прибором в случае обнаружения его повреждения.

При проведении поверки должны соблюдаться следующие условия окружающей среды:

• - температура воздуха (23 - 2) °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106.7 kPa.

• 6 ВНЕШНИЙ ОСМОТР И ПОДГОТОВКА К ПОВЕРКЕ

• 6.1.1 При проведении внешнего осмотра проверяются:

• - чистота и исправность разъемов, отсутствие механических повреждений корпуса и ослабления крепления элементов;

• - сохранность органов управления, четкость фиксации их положений;

• - комплектность прибора.

• 6.1.2 При наличии дефектов или повреждений, препятствующих нормальной эксплуатации поверяемого прибора, его направляют в ремонт.

• 6.2.1 Перед началом работы поверитель должен изучить руководство по эксплуатации поверяемого прибора, а также руководства по эксплуатации применяемых средств поверки.

• 6.2.3 Подсоединить прибор и осциллограф к сети 220 V; 50 Hz.

• 6.2.3 Включить питание прибора и осциллографа.

• 6.2.4 Перед началом выполнения операций по определению метрологических характеристик (раздел 7.3) осциллограф и поверяемый прибор должны быть выдержаны во включенном состоянии в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева прибора 20 min.

В процессе выполнения операций результаты измерений заносятся в протокол поверки. Полученные результаты должны укладываться в пределы допускаемых значений, которые указаны в таблицах настоящего раздела документа. При получении отрицательных результатов по какой-либо операции необходимо повторить операцию. При повторном отрицательном результате прибор следует направить в сервисный центр для проведения регулировки и/или ремонта.

• 7.2 Опробование (идентификация, проверка выходов каналов)

• 7.2.1.1 Выключить прибор и повторно включить его.

Наблюдать за сообщениями на дисплее после включения. Зафиксировать индицируемые серийный номер и номер версии программного обеспечения.

• 7.2.1.2 Записать результаты проверки в таблицу 7.2.1

Таблица 7.2.1 - Идентификация

Общие указания:

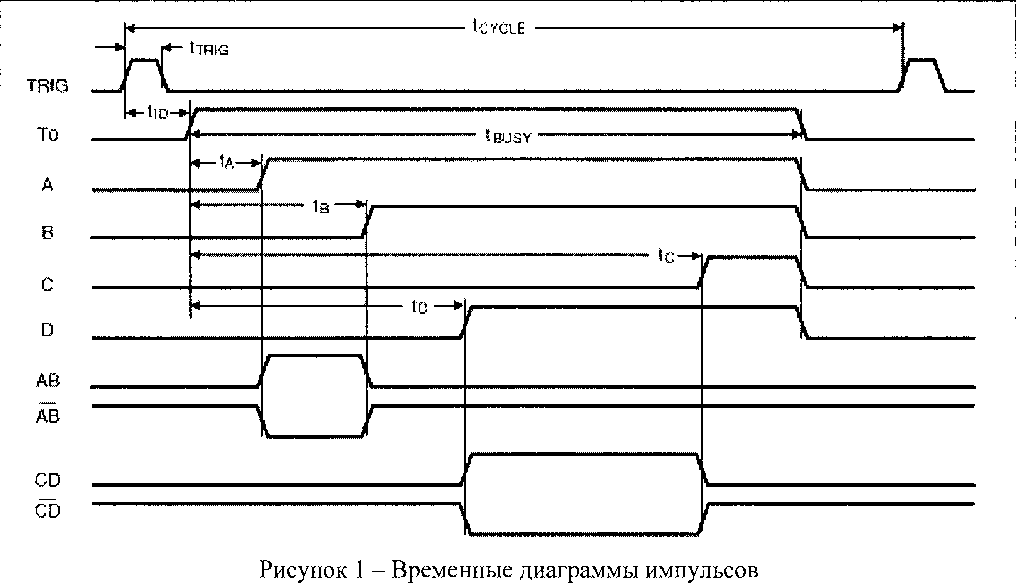

Целью операции является проверка сигналов на выходах каналов, временные диаграммы которых показаны на рисунке 1.

• 7.2.2.1 Сделать на приборе установку амплитуды на каналах То, А, В, С, D:

OUTPUT; load= High Z; TTL; Normal

• 7.2.2.2 Сделать установки на осциллографе:

Cl, С2: Input impedance 1 MQ, DC

Cl, C2: 1 V/div

Trig Cl, Edge

• 7.2.2.3 Соединить кабелем BXC(m,m) выход “10.000 MHz” на задней панели прибора с входом “External time base reference in” на задней панели осциллографа.

Перевести переключатель синхронизации на задней панели прибора в положение “IX”.

• 7.2.2.4 Двумя кабелями BXC(m,m) одного и того же типа и длины (не более 600 mm) выполнить соединения:

• - разъем канала Т_о прибора соединить с разъемом канала С1 осциллографа;

• - разъем канала А прибора соединить с разъемом канала С2 осциллографа.



tA, ts, tc, to - регулируемые значения времени задержки в каналах А, В, С, D tcYCLE ⁼ 1000 мс - max{tA, te, tc, tp}; teusY ⁼ 800 мс - max{tA, te, tc, tp}

• 7.2.2.5 Устанавливать время задержки на канале А прибора, развертку и время задержки на осциллографе (активацией функции Delay и вращением ручки Position), как указано в таблице 7.2.2.

Например: А = ТО - 0.000000100000 (время задержки 100 ns)

Проверять положение фронтов сигналов на каналах С1, С2 осциллографа, они должны практически совпадать.

Записывать качественные результаты проверки в таблицу 7.2.2.

Таблица 7.2.2 - Проверка времени задержки на каналах А, В, С, D________

Задержка Установки на осциллографе          Результат проверки каналов

канала___Развертка Время задержки _ А __  ___В ___ С__   __D

• 7.2.2.6 Выполнить действия по пунктам 7.2.2.4, 7.2.2.5 для каналов В, С, D прибора, соединяя соответствующий разъем прибора с разъемом канала С2 осциллографа.

• 7.2.3.1 Отсоединить кабели от каналов на лицевых панелях прибора и осциллографа.

• 7.2.3.2 Установить на осциллографе развертку 10 ns/div и нулевую задержку.

• 7.2.3.3 Установить время задержки на каналах А, В, С, D прибора, как указано в таблице 7.2.3.

• 7.2.3.4 Кабелями BNC(m,m) одного и того же типа и длины (не более 600 mm) выполнить соединения:

• - разъем прямого канала АВ прибора соединить с разъемом канала С1 осциллографа;

• - разъем инверсного канала АВ прибора соединить с разъемом канала С2 осциллографа. Проверить наличие импульсов длительностью 10 ns прямой полярности на канале С1

осциллографа, инверсной полярности на канале С2 осциллографа.

Записать качественный результат проверки в таблицу 7.2.3.

• 7.2.3.4 Выполнить действия по пункту 7.2.3.4 для каналов CD прибора.

Таблица 7.2.3 - Проверка длительности импульсов на каналах АВ, СР

• 7.3 Определение метрологических характеристик

• 7.3.1.1 Соединить кабелем BNC(m,m) выход “10.000 MHz” на задней панели прибора с входом “External time base reference in” на задней панели осциллографа.

Перевести переключатель синхронизации на задней панели прибора в положение “IN”.

• 7.3.1.2 Сделать на приборе установку амплитуды на каналах То, А:

OUTPUT; load= High Z; TTL; Normal

• 7.3.1.3 Двумя кабелями BNC(m,m) одного и того же типа и длины (не более 600 mm) выполнить соединения:

• - разъем канала То прибора соединить с разъемом канала С1 осциллографа;

• - разъем канала А прибора соединить с разъемом канала С2 осциллографа.

• 7.3.1.4 Устанавливать время задержки на канале А прибора, развертку и время задержки на осциллографе (активацией функции Delay и вращением ручки Position), как указано в таблице 7.3.1.

Например: А = ТО - 0.000000100000 (время задержки 100 ns)

После установки времени задержки устанавливать на осциллографе развертку 10 ns/div. Измерять время задержки между фронтами сигналов на каналах С1, С2 осциллографа, записывать измеренные значения в таблицу 7.3.1.

Таблица 7.3.1 Определение погрешности установки длительности

Схема соединений - по предыдущей операции.

• 7.3.2.1 Выбрать на приборе режим произвольной амплитуды на каналах А, В, С, D:

OUTPUT; load= High Z; VAR

• 7.3.2.2 Установить на каналах А, В, С, D время задержки 10 ns

• 7.3.2.3 Установить на осциллографе развертку 10 ns/div и нулевую задержку.

• 7.3.2.4 Устанавливать на канале прибора значения Offset и Amplitude, как указано в таблице 7.3.2.

Измерять осциллографом амплитуду перепада напряжения на канале А, и записывать измеренное значение в таблицу 7.3.2.

• 7.3.2.5 Выполнить действия по пункту 7.3.2.4 для каналов В, С, D, соединяя кабелем BXC(m,m) соответствующий разъем прибора с разъемом канала С2 осциллографа.

Таблица 7.3.2 - Определение погрешности установки амплитуды

Установки на приборе,

V

Нижнии _т.                                     Верхний

Измеренное значение амплитуды каналов      ^г

предел                                      ___; предел

• 7.3.3.1 Соединить кабелем BXC(m,m) выход “10 MHz” стандарта частоты с разъемом “Refin” на задней панели частотомера..

Переключатель синхронизации на задней панели прибора должен быть в положении “IX”.

• 7.3.3.2 Кабелем BXC(m,m) соединить разъем “10.000 MHz” прибора с входным разъемом “ChA” частотомера.

• 7.3.3.3 Установить частотомер в режим измерения частоты с автоматическим выбором.

• 7.3.3.4 Записать отсчет частотомера в таблицу 7.3.3.

Таблица 7.3.3 - Погрешность установки частоты

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1.1 При выполнении операций поверки оформляется протокол в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки

• - наименование и обозначение поверенного средства измерения, установленные опции;

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

• - температура и влажность в помещении;

• - полученные значения метрологических характеристик;

• - фамилия лица, проводившего поверку.

• 8.1.2 При положительных результатах поверки допускается протокол поверки не оформлять, а результаты поверки привести на оборотной стороне свидетельства о поверке по форме раздела «Метрологические и технические характеристики» описания типа или по форме таблиц раздела 7.3 настоящей методики поверки.

При положительных результатах поверки выдается свидетельство о поверке и наносится знак поверки в виде наклейки в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании, или выполнении операций поверки, выдается извещение о непригодности в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

Главный метролог ООО «КИА»

В.В. Супрунюк

Д.Р. Васильев

Заместитель генерального директора по метрологии ЗАО «АКТИ-Мастер»

DG535-2016-Mn

Методика поверки. 01.09.2016

стр. 8 из 8
