Аппаратура геодезическая спутниковая

TOPCON NET-G5, TOPCON GR-5, TOPCON Hiper V, SOKKIA GRX2

Методика поверки МП АПМ 87-15 г. Москва, 2016 г. 1. Введение

Настоящая методика поверки распространяется на аппаратуру геодезическую спутниковую TOPCON NET-G5, TOPCON GR-5, TOPCON Hiper V, SOKKIA GRX2, производства ООО «НПП ИЗЭП», 107023, г. Москва, ул. М.Семеновская, д. 9 стр.8, РФ, (далее - аппаратура) и устанавливает методику её первичной и периодической поверки.

Интервал между поверками - 1 год.

2. Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

№№ пункта

Наименование операции

Проведение операций при

первичной поверке

периодической поверке

8.1.

Внешний осмотр

Да

Да

8.2.

Опробование

Да

Да

8.3.

Определение абсолютной (при доверительной вероятности 0,95) и средней квадратической погрешностей измерений длины базиса в режимах «Статика», «Быстрая статика»

Да

Да

8.4.

Определение абсолютной (при доверительной вероятности 0,95) и средней квадратической погрешностей измерений длины базиса в режимах «Кинематика», «Кинематика в реальном времени (RTK)»

Да

Да

8.5.

Определение абсолютной (при доверительной вероятности 0,95) и средней квадратической погрешностей измерений длины базиса в режиме «Дифференциальные кодовые измерения (DGPS)»

Да

Да

3, Средства поверки

При проведении поверки должны применяться эталоны, приведённые в таблице 2. Таблица 2

№ пункта документа по поверке

Наименование эталонов и их основные метрологические и технические характеристики

8.1

Эталоны не применяются

8.2

Эталоны не применяются

8.3-8.5

Фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011 Эталонный линейный базис по ГОСТ 8.503

8.3-8.4

Рулетка РЗНЗК по ГОСТ 7502-98

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики поверки.

4. Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы на аппаратуру, имеющие достаточные знания и опыт работы с ней.

5. Требования безопасности

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на аппаратуру, поверочное оборудование, правилам по технике безопасности, которые действуют на месте проведения поверки и правилам по технике безопасности при производстве топографо-геодезических работ ПТБ-88 (Утверждены коллегией ГУГК при СМ СССР 09.02.1989 г., № 2/21).

6. Условия проведения поверки

При проведении поверки в полевых условиях должны соблюдаться следующие условия измерений:

  • - температура окружающей среды, °C.................................................... от минус 40 до плюс 65

  • - относительная влажность воздуха. %................................................... не более 80

  • - атмосферное давление, кПа (мм рт.ст.).............................................84,0.. 106.7 (630..800)

  • - изменение температуры окружающей среды во время измерений, °С/ч ....не более 2

Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков и порывов ветра.

7. Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие действующих свидетельств о поверке на средства поверки;

  • - аппаратуру и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией.

  • 8. Проведение поверки

8.1. Внешний осмотр

При внешнем осмотре должно быть установлено соответствие аппаратуры следующим требованиям:

  • - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики аппаратуры;

  • - наличие маркировки и комплектности согласно требованиям эксплуатационной документации на аппаратуру.

8.2. Опробование

При опробовании должно быть установлено соответствие аппаратуры следующим требованиям:

  • - отсутствие качки и смещений неподвижно соединенных деталей и элементов аппаратуры;

  • - правильность взаимодействия с комплектом принадлежностей;

  • - работоспособность всех функциональных режимов;

  • - идентификационные данные программного обеспечения (далее - ПО) должны соответствовать данным, приведённым в таблице 3.

Таблица 3.

Идентификационное наименование ПО

MAGNET Office Tools

MAGNET Field

Номер версии (идентификационный номер ПО), не ниже

1

1

Для идентификации ПО MAGNET Office Tools, необходимо запустить программу и после ее успешной загрузки войти в меню «Справка», затем «О программе». В появившемся окне отображается наименование и версия ПО.

Для идентификации ПО MAGNET Field, установленного на контроллер, необходимо войти в контекстное меню, посредством нажатия на виртуальную клавишу с литерой «М» в левом верхнем углу дисплея и в появившемся списке выбираем меню «О программе». В появившемся окне программы отображается наименование и версия ПО.

  • 8.3. Определение абсолютной (при доверительной вероятности 0,95) и средней квадратической погрешностей измерений длины базиса в режимах «Статика», «Быстрая статика» Абсолютная и средняя квадратическая погрешности измерений длины базиса в режимах «Статика», «Быстрая статика» определяется путем многократных измерений (не менее 5) двух контрольных длин базиса, действительные значения которых расположены в диапазоне (0,1 - 3,0) км и определены электронным тахеометром 1 разряда.

Установить образцы аппаратуры над центрами пунктов базиса, и привести спутниковые антенны образцов к горизонтальной плоскости.

Включить аппаратуру и настроить её на сбор данных (измерений) в соответствующем режиме измерений, согласно требованиям руководства по эксплуатации.

Убедиться в нормальном ее функционировании и отсутствии помех приему сигналов со спутников. При наличии помех устранить их.

Провести одновременные измерения на образцах аппаратуры при условиях, указанных в таблице 4. Выключить аппаратуру согласно требованиям руководства по эксплуатации.

Выполнить обработку наблюдений с использованием штатного ПО к аппаратуре.

Абсолютная погрешность измерений каждого базиса вычисляется как сумма систематической и случайной погрешности по выражению:

где А£/ - погрешность измерений) длины базиса в плане / по высоте, мм;

L, - эталонное значение i длины базиса в плане / по высоте, мм;

Jo                                      J

Ll - измеренное аппаратурой значение) длины базиса i измерением в плане / по высоте, мм;

- число измерений j длины базиса.

Абсолютная погрешность измерений длины базиса (при доверительной вероятности 0,95) в режимах «Статика», «Быстрая Статика» не должна превышать значений, указанных в Приложении 2 к настоящей методике поверки.

Средняя квадратическая погрешность измерений каждой длины базиса определяется по формуле:

Средняя квадратическая погрешность измерений каждой длины базиса в режимах «Статика», «Быстрая Статика» не должна превышать значений, указанных в Приложении 2 к настоящей методике поверки.

  • 8.4. Определение абсолютной (при доверительной вероятности 0,95) и средней квадратической погрешностей измерений длины базиса в режимах «Кинематика», «Кинематика в реальном времени (RTK)»

Абсолютная погрешность измерений длины базиса в режимах «Кинематика», «Кинематика в реальном времени (RTK)» определяется не менее чем 10-и кратным измерением контрольной длины базиса, действительное значение которой расположено в диапазоне (0,1 - 3,0) км и определено тахеометром электронным 1 разряда.

Установить образцы аппаратуры над центрами пунктов базиса, и привести спутниковые антенны образцов к горизонтальной плоскости. Измерить высоту установки аппаратуры над центрами пунктов с помощью рулетки.

Включить аппаратуру и настроить её на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в нормальном ее функционировании и отсутствии помех приему сигналов со спутников. При наличии помех устранить их.

Провести одновременные измерения на образцах аппаратуры при условиях, указанных в таблице 4. Выключить аппаратуру согласно требованиям руководства по эксплуатации.

Абсолютная погрешность измерений контрольной линии вычисляется как сумма систематической и случайной погрешности по выражению:

п

где

Л/. - погрешность измерений длины базиса в плане / по высоте, мм;

Lo - эталонное значение длины базиса в плане / по высоте, мм;

Д - измеренное аппаратурой значение длины базиса i измерением в плане / по высоте, мм; п - число измерений длины базиса.

Абсолютная погрешность измерений длины базиса (при доверительной вероятности 0,95) в режимах «Кинематика», «Кинематика в реальном времени (RTK)» не должна превышать значений, указанных в описании типа.

Средняя квадратическая погрешность измерений контрольной длины базиса определяется по формуле:

т

Средняя квадратическая погрешность измерений длины базиса в режимах «Кинематика», «Кинематика в реальном времени (RTK.)» не должна превышать значений, указанных в Приложении 2 к настоящей методике поверки.

  • 8.5. Определение абсолютной (при доверительной вероятности 0,95) и средней квадратической погрешностей измерений длины базиса в режиме «Дифференциальные кодовые измерения (DGPS)»

Абсолютная погрешность измерений длины базиса в режиме «Дифференциальные кодовые измерения (DGPS)» определяется не менее чем 10-и кратным измерением контрольной длины базиса, действительное значение которой расположено в диапазоне (0,1-3,0) км и определено тахеометром электронным 1 разряда.

Установить образцы аппаратуры над центрами пунктов эталонного базиса, и привести спутниковые антенны образцов к горизонтальной плоскости. Измерить высоту установки аппаратуры над центрами пунктов с помощью рулетки.

Включить аппаратуру и настроить её на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в нормальном ее функционировании и отсутствии помех приему сигналов со спутников. При наличии помех устранить их.

Провести одновременные измерения на образцах аппаратуры при условиях, указанных в таблице 4. Выключить аппаратуру согласно требованиям руководства по эксплуатации.

Абсолютная погрешность измерений контрольной линии вычисляется как сумма систематической и случайной погрешностей по выражению:

п

=  --Lo)±2

п

п -1

AZ - погрешность измерений длины базиса в плане / по высоте, мм;

Zo - эталонное значение длины базиса в плане / по высоте, мм;

Z, - измеренное аппаратурой значение длины базиса i измерением в плане по высоте, мм;

п - число измерений длины базиса.

Абсолютная погрешность измерений длины базиса (при доверительной вероятности 0,95) в режиме «Дифференциальные кодовые измерения (DGPS)» не должна превышать значений, указанных в описании типа.

Средняя квадратическая погрешность измерений контрольной длины базиса определяется по формуле:

Средняя квадратическая погрешность измерений длины базиса в режиме «Дифференциальные кодовые измерения (DGPS)» не должна превышать значений, указанных в Приложении 2 к настоящей методике поверки.

Таблица 4

Режим измерений

Кол-во спутников, шт

Время измерений, мин

Интервал между эпохами, с.

Статика

30-60

Быстрая статика

5-15

Кинематика

>6

1

Кинематика в реальном времени (RTK)

0,05-0,20

Дифференциальные кодовые измерения (DGPS)»

Поверка проводится при устойчивом закреплении аппаратуры над пунктами, открытом небосводе. отсутствии электромагнитных помех и многолучевого распространения сигналов спутников, а также при хорошей конфигурации спутниковых группировок.

9. Оформление результатов поверки
  • 9.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 8 настоящей методики поверки с указанием числовых значений результатов измерений и их оценки по сравнению с допускаемыми значениями. Рекомендуемый образец протокола поверки приведен в Приложении 1.

  • 9.2. При положительных результатах поверки аппаратура признается годной к применению, и на неё выдается свидетельство о поверке установленной формы с указанием фактических результатов определения метрологических характеристик. Знак поверки наносится на свидетельство о поверке в виде наклейки, и (или) оттиска поверительного клейма.

  • 9.3. При отрицательных результатах поверки аппаратура признается непригодной к применению, и на неё выдается извещение о непригодности установленной формы с указанием основных причин.

Инженер ООО «Автопрогресс-М»

Скрипкина Г.А.

ПРИЛОЖЕНИЕ 1 (Рекомендуемое)

ПРОТОКОЛ №

Дата и время проведения поверки:

Условия проведения поверки:

Внешний осмотр:

Требования

Результаты поверки

отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики аппаратуры

наличие маркировки и комплектности согласно требованиям эксплуатационной документации на аппаратуру

Опробование:

Требования

Результаты поверки

отсутствие качки и смещений неподвижно соединенных деталей и элементов аппаратуры

правильность взаимодействия с комплектом принадлежностей

работоспособность всех функциональных режимов

наименование ПО, номер его версии

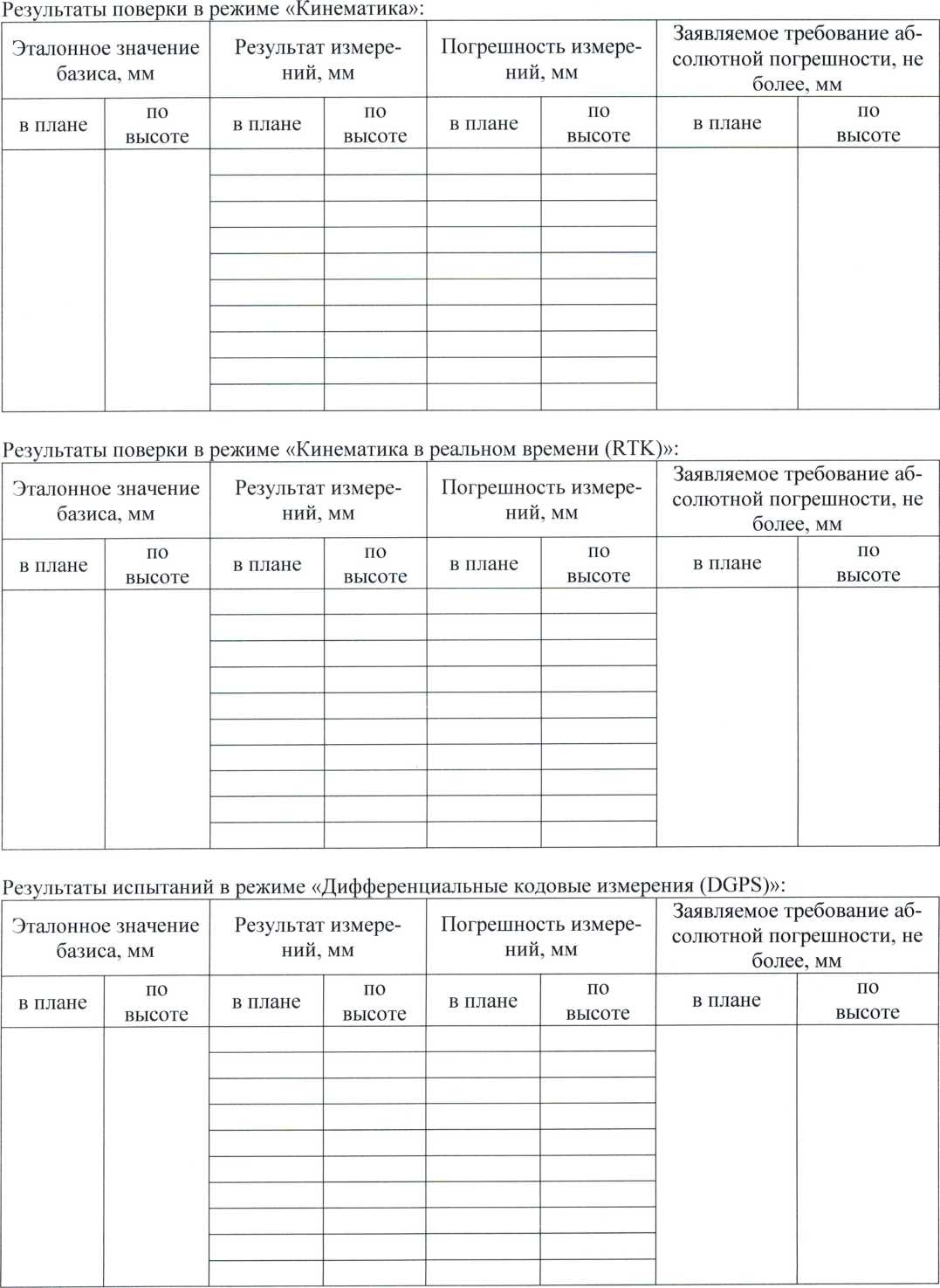

Результаты поверки в режиме «Статика»:

Эталонное значение базиса, мм

Результат измерений, мм

Погрешность измерений, мм

Заявляемое требование абсолютной погрешности, не более, мм

Заявляемое требование средней квадратической погрешности, не более, мм

в плане

по

высоте

в плане

по высоте

в плане

по

высоте

в плане

по

высоте

в плане

по

высоте

Результаты поверки в режиме «Быстрая статика»:

Эталонное значение базиса, мм

Результат измерений, мм

Погрешность измерений, мм

Заявляемое требование абсолютной погрешности, не более, мм

Заявляемое требование средней квадратической погрешности, не более, мм

в плане

по высоте

в плане

по высоте

в плане

по высоте

в плане

по высоте

в плане

по высоте

Средняя квадратическая погрешность измерений, в плане, мм - ...

Заявляемое требование средней квадратической погрешности, в плане, мм - ...

Средняя квадратическая погрешность измерений, по высоте, мм - ...

Заявляемое требование средней квадратической погрешности, по высоте, мм - ...

ПРИЛОЖЕНИЕ 2 (Обязательное)

Наименование характеристи

ки

Значение характеристики

Модификация

TOPCON NET-G5

TOPCON GR-5

Диапазон измерений длины базиса, м

от 0 до 30 000

Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95)в режиме «Статика», мм:

  • - в плане

  • - по высоте

±2-(3,0+0,5-10'6-D),

±2-(3,5+0,5-10’6-D),

где D - измеряемое расстояние в мм

Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Статика», мм:

  • - в плане

  • - по высоте

3,0+0,54 0'6-D,

3,5+0,5-10'6-D,

где D - измеряемое расстояние в мм

Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0.95)в режиме «Быстрая статика», мм:

  • - в плане

  • - по высоте

±2-(3,0+0,5-10’6-D),

±2-(5,0+0,5-10'6-D),

где D - измеряемое расстояние в мм

Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Быстрая статика» , мм:

  • - в плане

  • - по высоте

3,0+0,5-10'6-D,

5,0+0,54 0‘6-D,

где D - измеряемое расстояние в мм

Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95)в режиме «Кинематика», мм:

  • - в плане

  • - по высоте

±2-(8+140‘6-D),

±2-(15+140’6-D),

где D - измеряемое

±2-(5,0+0,540‘6-D),

±2-(10,0+0,84 0'6-D),

расстояние в мм

Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Кинематика», мм:

  • - в плане

  • - по высоте

8+140'6-D,

15+140’6-D,

где D - измеряемое

5,0+0,54 0'6-D,

10,0+0,84 0’6-D,

расстояние в мм

Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95)в режиме «Кинематика в реальном времени (RTK)», мм:

  • - в плане

  • - по высоте

±2-(8+140'6-D),

±2-(15+l-10’6-D),

где D - измеряемое

±2-(5,0+0,5-10'6-D),

±2(10,0+0,8- 10’6-D),

расстояние в мм

Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Кинематика в реальном времени (RTK)», мм:

  • - в плане

  • - по высоте

8+1,04 0‘6-D,

15+l,0-10’6-D,

где D - измеряемое

5,0+0,54 0‘6-D,

10,0+0,8- 10‘6-D,

расстояние в мм

Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95)в режиме «Дифференциальные кодовые измерения (DGPS)», мм:

  • - в плане

  • - по высоте

±2-400

±2-600

Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Дифференциальные кодовые измерения (DGPS)». мм:

  • - в плане

  • - по высоте

400

600

Наименование характеристики

Значение характеристики

Модификация

TOPCON Hiper V      SOKKIA GRX2

Диапазон измерений длины базиса, м

от 0 до 30 000

Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Статика», мм:

  • - в плане

  • - по высоте

±2-(3,0+0,5-10’6-D),

±2-(3,5+0,5-10’6-D),

где D - измеряемое расстояние в мм

Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Статика», мм:

  • - в плане

  • - по высоте

3,0+0,54 0’6-D,

3,5+0,54 0‘6-D,

где D - измеряемое расстояние в мм

Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Быстрая статика», мм:

  • - в плане

  • - по высоте

±2-(3,0+0,5-10'6-D), ±2-(5,0+0,5-10’6-D), где D - измеряемое расстояние в мм

Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Быстрая статика», мм:

  • - в плане

  • - по высоте

3,0+0,5-10’6-D,

5,0+0,5-10'6-D,

где D - измеряемое расстояние в мм

Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Кинематика», мм:

  • - в плане

  • - по высоте

±2-(10+l-10'6-D), ±2-(15+l-10'6-D), где D - измеряемое расстояние в мм

Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Кинематика», мм:

  • - в плане

  • - по высоте

10+l-10‘6-D,

15+l-10'6-D,

где D - измеряемое расстояние в мм

Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени (RTK)», мм:

  • - в плане

  • - по высоте

±2-(10+l-10'6-D),

±2-(15+l-10’6-D),

где D - измеряемое расстояние в мм

Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Кинематика в реальном времени (RTK)». мм:

  • - в плане

  • - по высоте

10+l-10'6-D,

15+l-10’6-D,

где D - измеряемое расстояние в мм

Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Дифференциальные кодовые измерения (DGPS)», мм:

  • - в плане

  • - по высоте

±2-400

±2-600

Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Дифференциальные кодовые измерения (DGPS)», мм:

  • - в плане

  • - по высоте

400

600

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
