Методика поверки «Уровнемеры ультразвуковые ТИТАН-253У, ТИТАН-270У» (МП 2511/0006-15)

УТВЕРЖДАЮ

Директор

Менделеева»

Гоголинский

августа 2016 г.

Методика поверки

МП 2511/0006-15

И.о. руководителя отдела геометрических измерений

2016 г.

Настоящая методика распространяется на уровнемеры ультразвуковые ТИТАН-253У, ТИТАН-270У (далее — уровнемеры), изготавливаемые ЗАО «ТЕККНОУ» (г. Санкт-Петербург) и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 2 года.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

  Наименование операции	Номер пункта методики поверки	Основные средства поверки и их нормативнотехнические характеристики	Обязательность проведения операции при
  			первичной поверке	периодической поверке и после ремонта
  1 Внешний осмотр и проверка комплектности	6.1	Визуально	+	+
  2 Опробование	6.2	-	+	+
  3 Подтверждение соответствия программного обеспечения	6.3	Визуально	+	+
  4 Определение диапазона и основной приведенной погрешности измерений уровня	6.4	Рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98 (Р20У2Г при поверке без демонтажа; Р20У2Д при поверке с демонтажем)	+	+

• 2.2 Допускается применять другие вновь разработанные или существующие средства измерения, удовлетворяющие по точности требованиям настоящей методики поверки.

• 2.3 Применяемые средства поверки должны быть поверены и иметь действующие свидетельства о поверке.

• 3.1 При проведении поверки необходимо соблюдать правила безопасности труда и пожарной безопасности, действующие на предприятии, а также требования безопасности, изложенные в руководстве по эксплуатации.

• 3.2  Монтаж электрических соединений проводят в соответствии с ГОСТ 12.3.032-84 и разделом 7 «Правил устройства электроустановок».

• 3.3 К поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей» и изучившие эксплуатационную документацию и настоящую методику поверки.

При проведении поверки должны быть соблюдены нормальные условия измерений:

• - диапазон температуры окружающего воздуха, °C                  20±5;

• - диапазон относительной влажности окружающего воздуха, %       60±20;

• - диапазон атмосферного давления, кПа                             101,3±4.

При проведении поверки все внешние источники вибрации, электрические и магнитные поля должны отсутствовать или находиться в пределах, не влияющих на работу уровнемера.

Перед проведением поверки должны быть выполнены следующие подготовительные работы.

• 5.1 Если поверка уровнемера осуществляется без демонтажа в условиях эксплуатации, то необходимо:

• - остановить технологический процесс в резервуарном парке и обеспечить перекачку контролируемой среды из одного резервуара в другой;

• - провести отстой контролируемой среды в резервуаре не менее 2 ч.

• 5.2 Если поверка уровнемера осуществляется с демонтажем, то необходимо:

• - выдержать уровнемер в помещении, где проводят поверку, не менее 4 ч;

• - подключить к электронному блоку уровнемера источник питания постоянного тока (18 - 36) В (для взрывозащищенного исполнения (18 - 30) В), при этом необходимо убедиться, что источник питания выключен;

• - выдержать уровнемер во включенном состоянии при номинальном напряжении 24 В в течение 1 ч;

• - проверить базовые настройки уровнемера;

• - провести калибровку уровнемера для условий, соответствующих условиям проведения поверки, согласно требованиям руководства по эксплуатации;

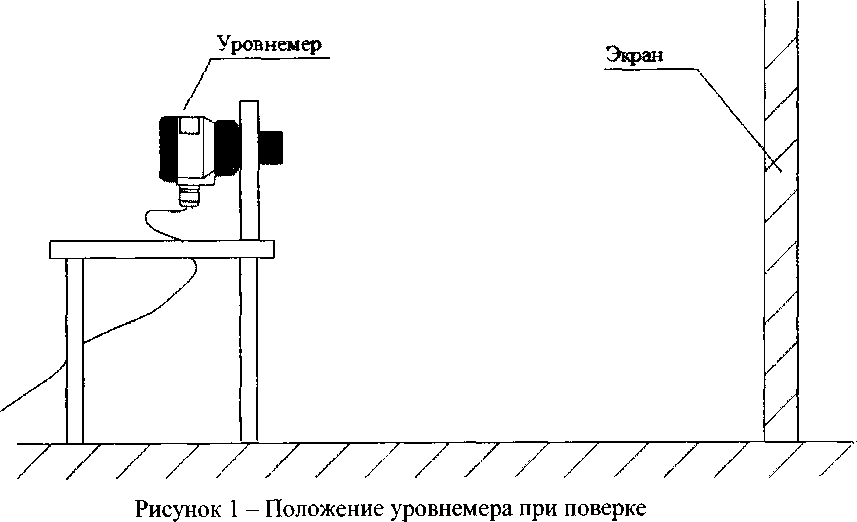

• - установить уровнемер на горизонтальную поверхность, как показано на рисунке 1. В качестве имитатора контролируемой среды использовать поверхность передвижного экрана.



• 6.1 Внешний осмотр и проверка комплектности

При внешнем осмотре должно быть установлено соответствие уровнемера следующим требованиям:

• - комплектность уровнемера должна соответствовать требованиям руководства по эксплуатации;

• - маркировка уровнемера должна быть четкой и соответствовать требованиям руководства по эксплуатации;

• - должны отсутствовать механические повреждения и дефекты, влияющие на правильность функционирования и метрологические характеристики уровнемера, а также препятствующие проведению проверки.

• 6.2 Опробование

При опробовании проверить функционирование уровнемера.

Для этого необходимо увеличивать и уменьшать уровень контролируемой среды или расстояние между уровнемером и экраном.

Результат опробования считается положительным, если при этом соответствующим образом меняются показания уровнемера.

• 6.3 Подтверждение соответствия программного обеспечения

  • 6.3.1 Идентификацию программного обеспечения уровнемеров ультразвуковых ТИТАН-270У в комплектности с дисплейным модулем ДМ-70 необходимо проводить после включения. Номер версии встроенного программного обеспечения ТИТАН-270У отображается на экране дисплейного модуля ДМ-70 во вкладке меню «информация» > «датчик» в строке «ПО». Номер версии встроенного программного обеспечения ДМ-70 отображается на экране дисплейного модуля ДМ-70 во вкладке меню «информация» > «модуль дисплея» в строке «ПО».

  • 6.3.2 Идентификацию программного обеспечения уровнемеров с интерфейсом RS485 (Modbus RTU) необходимо проводить с помощью протокола Modbus RTU: регистр «2111», команда «20F0h».

  • 6.3.3  Номер версии встроенного программного обеспечения уровнемеров ультразвуковых ТИТАН-253У должен быть не ниже V2. Номер версии встроенного программного обеспечения уровнемеров ультразвуковых ТИТАН-270У должен быть не ниже 2.1. Номер версии программного обеспечения дисплейного модуля ДМ-70 должен быть не ниже 4.2.

Уровнемер, не удовлетворяющий требованиям п.п. 6.1 - 6.3 настоящей методики, не подлежит поверке до устранения неисправностей или несоответствий.

6.4 Определение диапазона и основной приведенной погрешности измерений уровня

Основную приведенную погрешность определить в пяти равномерно расположенных точках диапазона измерений при прямом и обратном ходах.

• 6.4.1  Если поверка уровнемера осуществляется без демонтажа, то при уменьшении и увеличении уровня контролируемой среды необходимо в каждой поверяемой точке одновременно снимать показания уровнемера и рулетки измерительной, которую опускают в резервуар до касания днища. Отсчет показаний рулетки производить по линии смачивания.

• 6.4.2 Если поверка уровнемера осуществляется с демонтажем, то при уменьшении и увеличении расстояния между уровнемером и отражающей поверхностью экрана, имитирующим уровень, необходимо в каждой поверяемой точке измерить расстояние между преобразователем уровнемера и экраном с помощью рулетки измерительной и снять показания уровнемера.

• 6.4.3 Для уровнемеров с отображением результата измерений в мА (В) определить соответствующее выходному сигналу уровнемера измеренное значение в мм:

- при работе уровнемера в базовом режиме по формуле

где 1у. - показания уровнемера, мА (В),

1тох - верхний предел диапазона изменения выходного сигнала, мА (В), Imin - нижний предел диапазона изменения выходного сигнала, мА (В), Нтах - верхний предел диапазона измерений уровня, мм,

Hmin - нижний предел диапазона измерений уровня, мм.

• 6.4.4 Основную приведенную погрешность измерений уровня (у, %) вычислить по формуле



  •100,

  (3)

max

где Н_у. - показания уровнемера, мм,

Нет. - показания средства поверки, мм,

Нтах - верхний предел диапазона измерений уровня, мм.

За основную приведенную погрешность принять наибольшее по модулю значение, вычисленное по формуле (3).

Уровнемер считается выдержавшим поверку, если основная приведенная погрешность измерений уровня не превышает предельно допускаемых значений, указанных в паспорте на уровнемер.

Результаты поверки уровнемера оформляются протоколом установленной формы (приложение А).

• 7.1     В случае положительных результатов поверки уровнемер признается годным к эксплуатации и на него выдается свидетельство о поверке. Знак поверки наносится на свидетельство о поверке.

• 7.2    В случае отрицательных результатов по любому из вышеперечисленных пунктов поверки уровнемер признается не пригодным к применению, к эксплуатации не допускается. Отрицательные результаты поверки оформляются в соответствии приказом Минпромторга России от 2 июля 2015 г. № 1815.

Приложение А

Протокол №__________

Уровнемер ультразвуковой ТИТАН-__________________________________________

Заводской номер_____________________________________________________________

Изготовитель___________________________________________________________________

Дата поверки_____________________________________________________________

Принадлежит________________________________________________________

Диапазон измерений уровня___________________________________________________

Средства поверки

Наименование средства поверки, его заводской номер и погрешность_______________

Условия проведения поверки

Температура окружающего воздуха___________________________________________

Относительная влажность воздуха______________________________________________

Атмосферное давление______________________________________________________

Результаты поверки

Внешний осмотр_________________________________________________________

Опробование___________________________________________________________

Подтверждение соответствия программного обеспечения__

Определение основной приведенной погрешности измерений уровня

Основная приведенная погрешность измерений уровня________________________

Уровнемер_________________________________________________________

(годен, не годен, указать причины)

Поверитель____________________________________ ___________________

(ФИО)

(подпись)
