Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева» ФГУП «ВНИИМ им. Д. И. Менделеева»

СОГЛАСОВАНО

СОГЛАСОВАНО

Зам. генерального директора

И. О. Генерального директора

Государственная система обеспечения единства измерений

Комплексы измерительные с видеофиксацией «Армада-М»

Методика поверки

МП 253-0015-2021

г. Санкт-Петербург 2021 г.

ОГЛАВЛЕНИЕ

ПОВЕРКИ

  • 5  ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ

ПРОВЕДЕНИЯ ПОВЕРКИ

ИЗМЕРЕНИЙ И ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ ОБЯЗАТЕЛЬНЫМ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

1 ОБЩИЕ ПОЛОЖЕНИЯ

  • 1.1     Настоящая методика распространяется на Комплексы измерительные с видеофиксацией «Армада-М» (далее — комплексы), изготовленные ООО «АРМАДА ГРУПП», устанавливает объём и порядок проведения поверки.

  • 1.2     Методика обеспечивает прослеживаемость комплексов к государственному первичному эталону единицы длины - метра ГЭТ 2-2010. государственному первичному эталону единицы плоского угла ГЭТ 22-2014. государственному первичному эталону времени и частоты и шкал времени ГЭТ 1-2018. Метод, обеспечивающий реализацию методики поверки: прямым измерением поверяемым СИ величины, воспроизводимой мерой.

  • 1.3     Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

  • 1.4     Перед началом работы необходимо ознакомиться с настоящей методикой поверки, эксплуатационной документацией, техническим описанием средств измерений и оборудования, используемых при проведении поверки.

  • 1.5     В тексте настоящей методики поверки использованы ссылки на следующие нормативные документы:

  • - ГОСТ Р 8.736-2011 ГСОЕИ. «Измерения прямые многократные. Методы обработки результатов измерений. Основные положения».

  • 1.6     В тексте настоящей методики поверки имеются следующие сокращения:

  • - МП - методика поверки;

  • - ЭД - эксплуатационная документация

  • 1.7    При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

2.1 таблице 1.

При проведении поверки должны выполняться операции, указанные в

Таблица 1 - Операции при проведении поверки

Наименование операции

Номер пункта

Обязательность проведения операции при поверке

Первичной

Периодической

1

2

3

4

Внешний      осмотр,      проверка

комплектности и маркировки

6

да

да

Опробование

7.2

да

да

Подтверждение           соответствия

программного обеспечения

8

да

да

Определение абсолютной погрешности синхронизации     шкалы    времени

комплекса       с       национальной

координированной шкалой времени UTC(SU)

9.1

да

да

Определение абсолютной погрешности измерения расстояния от комплекса до ТС и угла между осью комплекса и направлением на ТС

9.2

да

да

Определение абсолютной погрешности измерения скорости ТС и диапазона измерения скорости ТС

9.3

да

да

Оформление результатов поверки

10

да

да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 3.1     При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды. °C                от 0 до 30

  • - относительная влажность при 25 °C. %. не более 98

  • - атмосферное давление. кПа                         от 98.3 до 104.3

  • 4 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

    • 4.1     При проведении поверки должны применяться средства измерений и

вспомогательное оборудование, указанные в таблице 2. Таблица 2

Наименование средства измерений и оборудования

Основные метрологические и технические характеристики

Номер пункта

МП

Модуль приема сигнала точного времени DF01

Предел допускаемой абсолютной погрешности синхронизации выходного импульса к шкале UTC(SU) ±1 мкс, регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 60327-15

9.1

Частотомер электронносчетный 43-85/5

Диапазон измерения временных интервалов от 10 нс до 10000 с: предел допускаемой абсолютной погрешности измерения интервала Т: 10" -Т + 5 нс, регистрационный     номер     в     федеральном

информационном фонде по обеспечению единства измерений 56478-14

9.1

Наименование средства измерений и оборудования

Основные метрологические и технические характеристики

Номер пункта МП

Рулетка измерительная металлическая UM3M

Диапазон измерений от 0 до 30 м. ПГ ±0.3 мм, регистрационный     номер     в     Федеральном

информационном фонде по обеспечению единства измерений 22003-07.

9.2

Имитатор     скорости

движения ИС-24Д

Диапазон от 20 до 300 км/ч: рабочая частота 24.15 ГГц: пределы допускаемой абсолютной погрешности имитации скорости ±0.3 км/ч. регистрационный номер в федеральном   информационном фонде по

обеспечению единства измерений 41763-09

9.2. 9.3

Имитатор   скорости

движения ИС-24/3

Диапазон имитации скорости от 2 до 300 км/ч, пределы допускаемой   погрешности ±0.3 км/ч;

диапазон имитации дальности от 50 до 400 м. пределы допускаемой погрешности ±20%. Регистрационный номер в федеральном информационном фонде по обеспечению единства измерений №61460-15

9.3

Частотомер электронносчетный ЧЗ-С-7804/2

Диапазон частот от 23.8 ГГц до 24.5 ГГц: предел допускаемой относительной погрешности измерения частоты 1 ■ 10’4, регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 46636-11

9.3

Ноутбук

Операционная система Microsoft Windows 7 и выше.

7.2. 8.

9.1, 9.2,

9.3

  • 4.2 Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 5 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 5.1     При проведении поверки должны соблюдаться требования безопасности в соответствии с «Правилами технической эксплуатации электроустановок потребителями» и «Межотраслевыми правилами по охране труда (Правила безопасности) при эксплуатации электроустановок ».

    • 5.2    При работе с измерительными приборами и вспомогательным оборудованием должны соблюдаться требования безопасности, оговоренные в соответствующих технических описаниях и руководствах по эксплуатации применяемых приборов.

  • 6 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

    • 6.1     Без подключения комплекса к источнику питания проверить:

  • •  Комплектность.

  • •  Отсутствие деформаций и трещин корпуса, изломов и повреждений кабелей.

  • •  Целостность пломб, наличие заводского номера и маркировки на комплексе.

  • 6.2     Результаты поверки считать положительными, если комплектность соответствует указанной в формуляре, нет механических повреждений корпуса и кабелей, места нанесений пломбы, заводского номера и маркировки соответствуют требованиям ТУ.

  • 7 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

    • 7.1    Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • -  проверка наличия поверочного оборудования и вспомогательных устройств (приспособлений), перечисленных в п.4:

  • - проверка наличия актуальных результатов действующих свидетельств (отметок) о поверке используемых средств измерений;

  • - проверка соблюдения условий п.З;

  • - проверка наличия на корпусе основного блока комплекса этикетки с товарным знаком фирмы-изготовителя:

  • - подготовка к работе поверяемого комплекса, средств измерений и вспомогательных устройств, входящих в состав поверочного оборудования, в соответствии с их эксплуатационной документацией.

  • 7.2    Опробование

    • 7.2.1   Собрать комплекс в соответствии с Руководством по установке и настройке.

    • 7.2.2   Подключить персональный компьютер (ноутбук) к комплексу через Ethemet-канал связи.

    • 7.2.3   Включить комплекс согласно Руководству по установке и настройке.

    • 7.2.4   Запустить веб-браузер и осуществить подключение к комплексу по указанному в его формуляре IP адресу.

    • 7.2.5   Убедиться, что открывается программная страница для входа в веб-интерфейс. На открывшейся странице ввести имя пользователя и пароль «tester»/ «test». Нажать на клавишу «Поверка».

    • 7.2.6   Результаты опробования считать положительными, если раскрывается страница с текущими видеоизображением, датой и временем.

  • 8 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

    • 8.1     Подключить персональный компьютер (ноутбук) к комплексу через Ethemet-канал связи.

    • 8.2     Включить комплекс согласно Руководству по установке и настройке.

    • 8.3     Запустить веб-браузер и осуществить подключение к комплексу по указанному в его формуляре IP адресу.

    • 8.4     Убедиться, что открывается программная страница для входа в веб-интерфейс.

    • 8.5     На открывшейся странице ввести имя пользователя и пароль «tester»/ «test».

    • 8.6    Убедиться в открытии главной страницы и нажать на ней клавишу «Об устройстве». На открывшейся странице убедиться в наличии названия комплекса, заводского

номера, и контрольной суммы ПО.

Таблица 3 - Идентификационные данные ПО комплекса

Идентификационные признаки

Значение

Встроенное ПО

Идентификационное наименование ПО

ArmGrpF w Armada

Номер версии (идентификационный номер) ПО. не ниже

4.0

Цифровой идентификатор ПО (контрольная сумма)

e09eb30cda248fa9829b75a3ab5af350422c79fa

Алгоритм вычисления идентификатора ПО

SHA1

  • 9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ И ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ ОБЯЗАТЕЛЬНЫМ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

    • 9.1     Определение абсолютной погрешности синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU)

      • 9.1.1    Собрать схему в соответствии с рисунком 1. Подключить выход 1PPS источника точного времени к входу первого канала частотомера. Подключить выход 1PPS испытуемого комплекса к входу второго канала частотомера входящим в комплект поставки кабелем.

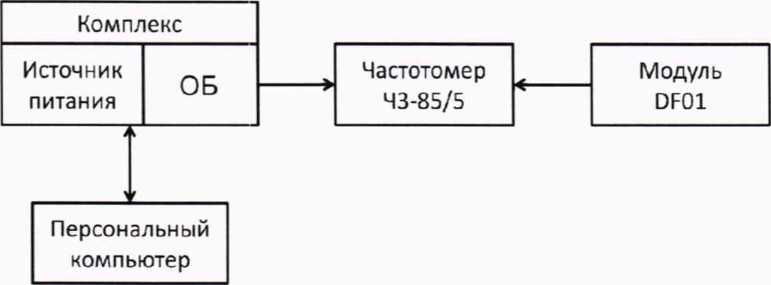

Рисунок 1  - Схема проведения измерений при определении погрешности

синхронизации шкалы времени комплекса.

  • 9.1.2   Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере.

  • 9.1.3   В соответствии с инструкцией по эксплуатации частотомера, определить абсолютную погрешность синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU) At как временной сдвиг между сигналами в первом и втором каналах. Произвести не менее 10 измерений At и занести полученные результаты в графу 2 таблицы 1 протокола поверки (см. Приложение А).

  • 9.1.4   Результаты поверки считать положительными, если абсолютная погрешность синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU) находится в пределах ±5 мкс.

  • 9.2 Определение абсолютной погрешности измерения расстояния от комплекса до ТС и угла между осью комплекса и направлением на ТС.

    • 9.2.1   Измерения проводятся на площадке размером не менее 15*6 м. На ней размечаются пять точек №№ 1-5 согласно рис.2 с обеспечением соблюдения указанных на рисунке расстояний, измеряемых с помощью дальномера GLM 250VF.

    • 9.2.2   В точках 2-5 на штативах устанавливаются имитаторы скорости «ИС-24»Д. Допускается последовательная установка одного имитатора на всех точках 2-5. Значение имитируемой скорости выбирается 150 км/ч.

При проведении поверки на месте установки без демонтажа комплекса точки установки имитатора «ИС-24»Д выбираются в пределах контролируемой зоны на расстоянии от 20 до 50 м. С помощью дальномера лазерного на дорожном полотне размечаются две точки на одинаковом расстоянии L от комплекса. Измеряется расстояние D между точками и рассчитывается угол а между направлениями на точки от места установки комплекса a=2*arcsin(0.5*D/L). Полученная величина заносится в графу 1 таблицы 2а Приложения А как номинальное значение угла, а величина L - в графу 1 таблицы 26 как номинальное значение дальности.

2,68

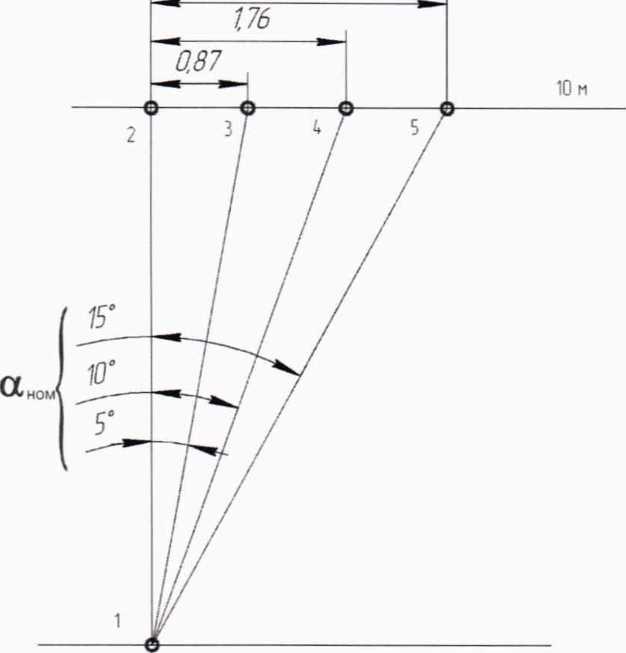

Рисунок 2 - Схема разметки испытательной площадки.

  • 9.2.3   Поверяемый комплекс установить на штативе в точке 1. так. чтобы его передняя поверхность совпадала по вертикали с точкой 1. Подключить вспомогательный персональный компьютер (ноутбук) с установленным веб-браузером к комплексу через Ethemet-канал связи. Включить комплекс.

  • 9.2.4   Запустить веб-браузер и осуществить подключение к комплексу по указанному в его формуляре IP адресу. На открывшейся странице ввести имя и пароль «tester»/ «test».

  • 9.2.5   Направить комплекс на точку 2 так, чтобы метка на экране персонального компьютера оказалась на вертикальной оси изображения «ИС-24» Д.

  • 9.2.6   Помещая имитатор в точки 2-5 зафиксировать не менее 5 результатов измерения углов а1ВМ для точек 2-5. Для точки 2 зафиксировать так же не менее 5 результатов измерения дальности б|13м.

  • 9.2.7   Результаты измерений аизм и dmM занести в графу 2 таблиц 2а и 26 протокола поверки (Приложения А).

  • 9.2.8   По значениям анзм и аНОм таблицы 2а протокола вычислить и занести в графу 3 таблицы отклонения Да измеренных углов от их номинальных величин: Да = а|13М - аном

  • 9.2.9   По значениям dll3M и бНОм таблицы 26 протокола вычислить и занести в графу 3 таблицы отклонения Дб измеренных расстояний от их номинальных величин: Дб = б113м -бном

  • 9.2.10  Результаты поверки считать положительными, если погрешность измерений угла Да находится в пределах ±2° для всех точек, а погрешность измерения дальности - в пределах ±1 м.

  • 9.3 Определение абсолютной погрешности измерения скорости ТС и диапазона измерения скорости ТС.

    • 9.3.1 Собрать схему согласно рис. 4.

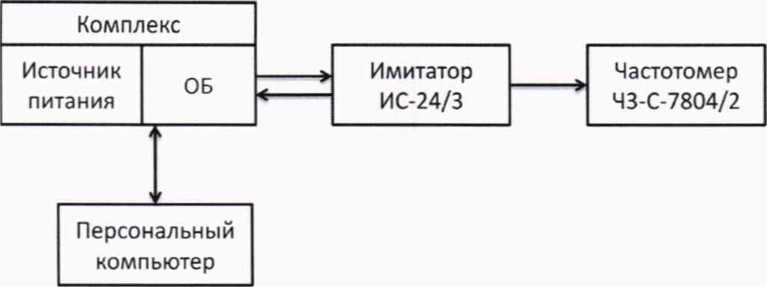

Рисунок 4 - Схема для определения погрешности измерения скорости ТС и рабочей частоты излучения

  • 9.3.2   Установить комплекс перед имитатором скорости движения транспортных средств ИС-24/3, включить режим имитации одиночной цели имитатора при дальности 50 м. При поверке комплекса на месте эксплуатации установить имитатор скорости ИС-24Д в пределах зоны контроля комплекса.

  • 9.3.3   Включить питание комплекса и ввести имя и пароль «tester» / «test». На открывшейся странице нажать клавишу «Поверка».

  • 9.3.4   Последовательно устанавливать значения имитируемой скорости из диапазона значений 2. 20. 70. 120. 150. 180 и 300 км/ч (при периодической проверке комплекса допускается проведение поверки в сокращенном диапазоне скоростей по согласованию с эксплуатирующей организацией). Для каждого значения имитируемой (номинальной скорости) Vu „ом зафиксировать не менее 5 отсчетов измеренной скорости VlllBM и занести их в Таблицу 3 протокола (Приложение А).

  • 9.3.5   Перевести имитатор скорости в режим имитации скорости в движении патрульного транспортного средства (мобильный режим). Установить имитируемую скорость цели V цном = 90 км/ч (скорость патруля 60 км/ч).

  • 9.3.6   Нажатием на клавишу «Поверка моб.» на первой странице интерфейса установить комплекс в режим измерения скорости в движении.

  • 9.3.7   Зафиксировать не менее 5 значений измеренных скоростей цели V ц изм и занести их в таблицу 4 протокола.

  • 9.3.8   Установить имитируемую скорость цели VUH0M = 130 км/ч (скорость патруля 80 км/ч) и выполнить п. 5.6.6.

  • 9.3.9   По значениям Vu ,пм и Vu „ом таблицы 3 для стационарного размещения и таблицы 4 для мобильного размещения вычислить и занести в таблицы отклонения AV измеренных скоростей от их номинальных значений: AV = Уц изм - УЦНом

  • 9.3.10  Результаты поверки считать положительными, если для всех значений скорости разность между измеренным и номинальным значением скорости ДУЦ находится в пределах ± 1 км/ч.

  • 10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 10.1    По результатам поверки, проведённой в соответствии с настоящей методикой, оформляется протокол поверки в соответствии с ПРИЛОЖЕНИЕМ А.

    • 10.2   При отрицательных результатах поверки устройства к применению не допускается.

    • 10.3    Сведения о результатах поверки средств измерений в целях подтверждения поверки должны быть переданы в Федеральный информационный фонд по обеспечению единства измерений.

    • 10.4 По заявлению владельца средств измерений или лица, представившего их на поверку в случае положительных результатов поверки (подтверждено соответствие средств измерений метрологическим требованиям) наносит знак поверки и выдает свидетельства о поверке, оформленные в соответствии с требованиями к содержанию свидетельства о поверке и (или) в паспорт (формуляр) средств измерений вносит запись о проведенной поверке или в случае отрицательных результатов поверки (не подтверждено соответствие средств измерений метрологическим требованиям) выдает извещения о непригодности к применению средства измерений.

ПРИЛОЖЕНИЕ А.

(рекомендуемое)

Протокол поверки комплекса измерительного с видеофиксацией «Армада-М»

Условия поверки:

Температура окружающего воздуха__________°C.

Относительная влажность воздуха__________%.

Атмосферное давление__________кПа.

Результаты поверки

  • 1 Внешний осмотр, проверка комплектности_____________________________________

  • 2 Опробование_________________________________________________________

  • 3 Определение погрешности измерений

Таблица 1 - Результаты определения абсолютной погрешности синхронизации

1

2

№ п/п

At. мкс

1

2

  • 3

  • 4

  • 5

  • 6

  • 7

  • 8

  • 9

  • 10

Таблица 2а - Результаты определения абсолютной погрешности измерений углов

а   0

«•ном»

а 0

«изм»

Да.0

X

X

X

X

0

X

X

X

X

X

X

X

X

X

X

5

X

X

X

X

X

X

X

X

X

X

10

X

X

X

X

X

X

X

X

X

X

15

X

X

X

X

X

X

Таблица 26 - Результаты определения абсолютной погрешности измерений расстояния

бном« М

dH5M. м

Ad. м

10

X

X

X

X

X

X

X

X

X

X

Таблица 3 - Результаты определения абсолютной погрешности измерений скорости

V

* Ц ном »

км/ч

1

2

3

4

5

2

VUIBM, км/ч

X

X

X

X

X

AV. км/ч

X

X

X

X

X

20

км/ч

X

X

X

X

X

AV. км/ч

X

X

X

X

X

70

VU,BM, км/ч

X

X

X

X

X

AV. км/ч

X

X

X

X

X

120

VU,BM. км/ч

X

X

X

X

X

AV. км/ч

X

X

X

X

X

150

VuinM. км/ч

X

X

X

X

X

AV. км/ч

X

X

X

X

X

180

vu 1ВМ. км/ч

X

X

X

X

X

AV. км/ч

X

X

X

X

X

300

Vu.BM- км/ч

X

X

X

X

X

AV. км/ч

X

X

X

X

X

Таблица 4 - Результаты определения абсолютной погрешности измерений скорости при мобильном размещении

V v ц ном ,

км/ч

1

2

3

4

5

90

VU1OM, км/ч

X

X

X

X

X

AV. км/ч

X

X

X

X

X

130

VUIBM. км\ч

X

X

X

X

X

AV. км\ч

X

X

X

X

X

5 Заключение: Комплекс измерительный с видеофиксацией «Армада-М» №                       пригодно / непригодно для применения.

Дата поверки «_______»_________________202_ г.

Поверитель__

Подпись               Расшифровка подписи

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
