УТВЕРЖДАЮ

"ВНИИМС"

В.Н. Яншин

2015 г.

Газоанализатор DELTA65-S

Методика поверки

л-4 В

г. Москва 2015 г.

Настоящая инструкция распространяется на газоанализаторы DELTA65-S фирмы "MRU GmbH", Германия, (далее - газоанализаторы) и устанавливает методику его первичной и периодической поверок.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

№ п/п

Наименование операции

Номер пункта методики

I

Внешний осмотр

6.1

2

Опробование

6.2

3

Определение метрологических характеристик по каналу Ог

6.3.1

4

Определение метрологических характеристик по остальным каналам

6.3.2

.2 Если при проведении той или иной операции поверки получен отрицательный резуль-

тат, поверка прекращается.

2 СРЕДСТВА ПОВЕРКИ

2.3 Все средства поверки должны иметь действующие свидетельства о поверке, а ГСО-ПГС в баллонах под давлением - действующие паспорта/

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1 Помещение, в котором проводится поверка, оборудуют приточно-вытяжной вентиляцией.

  • 3.2 При работе с газовыми смесями в баллонах под давлением соблюдают "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденные Госгортехнадзором.

2.1 При проведении поверки применяют средства поверки, указанные в таблице 2. Таблица 2

№ п/п

Наименование и обозначение средств поверки

Метрологические характеристики

1

Государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) состава О2, СО, NO, в азоте, в баллонах под давлением по ТУ 211 4-014-20810646-2014

Номера ПГС по реестру ГСО и MX приведены в таблице Приложения 1.

2

Барометр-анероид М-67

Диапазон измерений от 10 до 790 мм рт.ст., погрешность ±0 .8 мм рт.ст.

3

Термометр лабораторный (0 - 100) °C. ГОСТ 27544-87

Погрешность ± 1,0 °C.

4

Ротаметр для измерения расхода газа РМ-0,25

ГУЗ ТУ 25.02.070213-82

Верхний предел не менее 2,5 л/мин.

5

Редукторы и регулируемые вентили.

2.2 Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик с требуемой точностью.

4 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 4.1 При проведении поверки соблюдают следующие условия:

  • - температура окружающей среды, °C                           20 ± 5

  • - относительная влажность, %                                  до 80

  • - атмосферное давление, кПа                                 от 84 до 106

  • - внешнее магнитное поле                                полное отсутствие

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 Перед проведением поверки выполняют следующие подготовительные работы:

  • - поверяемый газоанализатор "MRU” подготавливают к работе в соответствии с Руководством по их эксплуатации;

  • - ПГС в баллонах выдерживают в помещении, в котором проводится поверка, в течение 24 ч;

  • - пригодность газовых смесей в баллонах под давлением подтверждают паспортами на них.

  • 5.2 Перед проведением периодической поверки выполняют регламентные работы, предусмотренные руководством по эксплуатации газоанализатора.

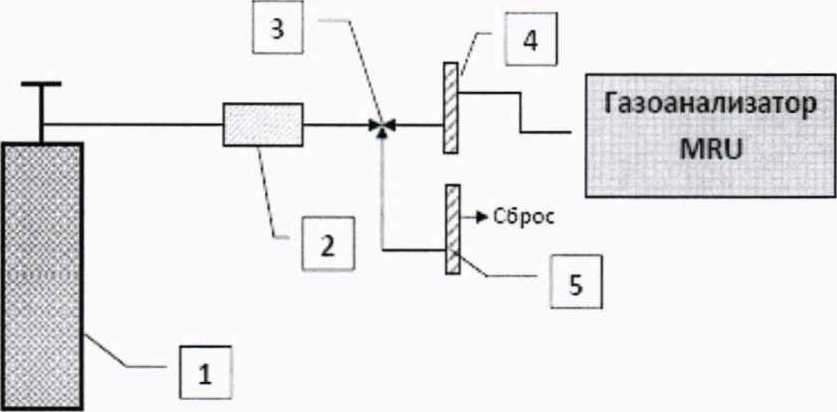

  • 5.3 Схема подачи ПГС из баллона под давлением приведена на рис. 1.

Рис. 1.

1-баллон с ПГС с запорным вентилем; 2-вентиль тонкой регулировки; 3-тройник;

4,5-ротаметр.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре устанавливают отсутствие внешних повреждений, влияющих на работоспособность газоанализаторов, а также отсутствие внешних повреждений на блоке газоанализатора и газозаборном зонде.

    • 6.1.2 Для газоанализатора устанавливают:

  • - исправность устройств управления;

  • - четкость надписей на лицевой панели.

Газоанализаторы "MRU" считаются выдержавшими внешний осмотр, если они соответствуют перечисленным выше требованиям.

  • 6.2 Опробование

    • 6.2.1 При опробовании выполняют следующие операции.

Проверяют общее функционирование газоанализатора в соответствие с руководством по эксплуатации.

Проверяют побудитель расхода газоанализатора, для чего:

  • - подсоединяют ротаметр А4 (см. рис.1), при этом вентиль А2 должен быть закрыт, чтобы окружающий воздух свободно поступал в газоанализатор;

  • - включают газоанализатор и измеряют расход по ротаметру.

Проверяют автоматическую установку нулевых показаний газоанализаторов с использованием окружающего воздуха в соответствии с руководством по эксплуатации.

  • 6.2.2 Газоанализаторы считаются выдержавшими опробование, если после проверки датчиков на дисплее прибора устанавливаются следующие значения объемной доли:

базовые каналы:

-по каналу СО                                                   0-10 млн"'(ppm)

  • - по каналу О2                                                        20,8 - 21,1 об. доля, %

опциональный канал NO (может быть установлен как 3-й сенсор):

  • - по каналу NO                                                  0-10 млн’1 (ppm)

опциональный канал СО Н2 компенсация может быть установлен вместо канала СО - в РФ поставляется только по запросу:

  • - по каналу СО Н2 компенсация                                    0-10 млн’1 (ppm)

  • 6.3 Определение метрологических характеристик

    • 6.3.1 Определение абсолютной погрешности газоанализатора по каналу О2

Определение абсолютной погрешности газоанализатора по каналу О2 проводится при поочередном пропускании ПГС в следующей последовательности 1-2-3-2-1-3. Номинальные значения содержания О2 в ПГС приведены в таблице 1.1 Приложения 1.

Значения абсолютной погрешности (А) рассчитываются для каждой ПГС по формуле (1)

д = 4-Л (1)

где А, - показания газоанализатора, объемная доля, ppm (млн’1) или %;

Ао - значение объемной доли измеряемого компонента, указанное в паспорте на ГСО-ПГС, млн’1 или %.

Полученные значения погрешности не должны превышать норму, приведенную в таблице 2 настоящей инструкции.

  • 6.3.2 Определение погрешности по каналам СО, СО Н2 компенсация. NO.

Определение абсолютной и относительной погрешности анализатора по каналам СО, СО Н2 компенсация, NO проводят при поочередном пропускании соответствующих ПГС в следующей последовательности 1-2-3-2-1-3. Номинальные значения содержания анализируемых компонентов ГСО-ПГС приведены в таблице 1.

Значения абсолютной погрешности газоанализатора в каждой точке проверки рассчитывают по формуле (1).

Значение относительной погрешности (5) рассчитывают по формуле (2)

3=А,~А° .юо

Ао

Полученные значения абсолютной и относительной погрешности по каналам СО, СО Н2 компенсация, NO не должны превышать значений, приведенных в таблице 2.

Таблица 2

Диапазон измерений объемной доли

Пределы допускаемой основной погрешности*

абсолютной, об. доля

относительной,%

Базовые измерительные каналы

Канал О?

от 0 до 20,9 %

± 0,2 %

Канал СО

от 0 до 400 млн'1

св. 400 до 2000 млн'1 св. 2000 до 10000 млн'1

± 20 млн'1

±5 ± 10

Опциональные каналы

Канал NO (устанавливается как 3-й сенсор)

от 0 до 100 млн’1 св. 100 до 4000 млн'1

± 10 млн'1

± 10

Канал СО Н? компенсация может быть установлен вместо канала СО. В РФ может быть поставлен только по запросу.

Канал СО Н: компенсация

от 0 до 200 млн'1

св. 200 до 4000 млн’1 св. 4000 до 10000 млн'1

± 10 млн'1

±5 ± 10

* при температуре окружающей среды (20 ± 5) °C.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Результаты поверки газоанализаторов заносят в протокол.

  • 7.2 Положительные результаты поверки газоанализаторов оформляют выдачей свидетельства в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Минпромторга России № 1815 от 02.07.2015 г.).

  • 7.3 Газоанализаторы, не удовлетворяющие требованиям настоящих рекомендаций, к эксплуатации не допускаются. Газоанализаторы изымаются из обращения. Свидетельство о поверке изымают и выдают извещение о непригодности с указанием причин в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Минпромторга России № 1815 от 02.07.2015 г.).

  • 7.4 После ремонта газоанализаторы подвергают поверке.

    Начальник сектора ФГУП "ВНИИМС", к.х.н.

    Инженер 1 категории ФГУП "ВНИИМС"

    О.Л. Рутенберг

    Д.А. Пчелин

ПРИЛОЖЕНИЕ 1

Перечень поверочных газовых смесей, используемых при поверке газоанализаторов DELTA65-S

Таблица 1.1

Диапазон измерений объемной доли, млн'1 или %

Номинальное значение объемной доли, млн'1 или %, определяемого компонента ПГС, пределы допускаемого отклонения

Пределы допускаемой абсолютной погрешности

Номер ПГС по реестру

ГСО

ПГС № 1

ПГС № 2

ПГС № 3

Канал Ог

от 0 до 20,9 %

ПНГ (воздух)

(10±0,5) %

±0,1 %

10531-2014

(4±0,2) %

± 0,04 %

10531-2014

Канал

СО

от 0 до 400

ПНГ (азот)

200 ± 20

±5

10531-2014

320 ± 32

±8

10531-2014

св. 400 до 2000

500 ± 50

± 15

10531-2014

1200 ±60

± 18

10531-2014

1800 ±90

±27

10531-2014

св. 2000 до 10000

3000 ±150

±45

10531-2014

5000 ±250

±75

10531-2014

8000 ± 400

± 120

10531-2014

Канал

NO

от 0 до 100

ПНГ (азот)

50 ± 10

±2

10546-2014

80 ±16

±3,2

10546-2014

св. 100 до 4000

200 ± 50

± 12,5

10546-2014

1500 ±75

±22,5

10546-2014

3000±150

±45

10546-2014

Канал СО Нг компенсация может быть установлен вместо Канала СО. В РФ может быть поставлен только по запросу.

Канал СО Нг компенсация

от 0 до 200

ПНГ (азот)

10531-2014

100 ±20

±4

10531-2014

180 ± 18

±4,5

10531-2014

св. 200 до 4000

300 ± 40

± 10

10531-2014

2000±100

±30

10531-2014

3500±175

±52,5

10531-2014

св.4000 до 10.000

5000 ± 250

±30

10531-2014

7000 ± 350

±75

10531-2014

1

9000 ± 450

± 105

10531-2014
