Наотоятие методичоокие указания раопроотраняютея на переносные нногошкальнне газоанализаторы ПГФ2М1-У4, пред-назначенные для измерения концентраций горючих газов и паров в воздухе взрывоопасных помецеиий и уотаиавливают методы и средства их первичной и периодической поверок.

Перечень и измеряемые концентрации горючих компонентов, пределы допускаемой абоо^лШтной цогрешнооти приведены в табл.Т.

• I. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполняться операции, указанные в табл.2.

Toблица 2

•I— — —  у — —                         д

! Номер I Обязательность провёденйя iпунктов ! операций при [методи- !й;у;к; ;з|"" “ ■ чеоких |прои8вод- {ремонте {У««38НИЙ|о^В,

■я

Иежповерочннй интервал гооуцаротвенной поверки 12 месяцев.

• 2. СРЕДСТВА ПОВЕРКИ

  • 2.1. Определение основной погрешности проивЕОДитоя на омеои; приготовленной о использованием образцовой газосме-оительной аппаратура и аттестуемой по процедуре приготовлений.

  • 2.2. При проведении поверки должны применяться средства поверки, укаэандне в табл. 3.

Таблица 3 '

Нормативно-технические характеристики, предел измереотй и пр. .

Првнечания11. Для приготовления нетано-возаукных омеоей используетоя метан ТУ 51-659-75, выпувмаемый anMf-нын заводон ВНИИГАЗ, г.Видное, Московокой обяаети.

• 2. Для приготовления пропано-воадумянх омеоей используетоя пропав, выпускаемый опытным заводом ВНИИГАЗ, г. Видное, Московокой облаоти, или ожиженный гав

по ГОСТ 10196-62 о оодержаниен зтана не более 2 оЬ.%, бутана - не более 5 об.% и потальных горючих - не более 1 об»|1.

• 3. Уотановка ГС-1 поотавляетоя органам гоонадаора Госстандарта СССР.

3. УСЛОВИЯ Поверки

• 3.1. При проведении поверки должны ооблпдахьоя олвду-nuie уоловия:

• - окрухеюцвя ореда не должна оодержать агреооивных вецеотж (хлор, вера, фоофор и т.п.}, являищихоя ядами для катализаторов платиновой группы в концентрациях, превымавцях оанитарныв норны СН 245-71.

• - температура окружающего воздуха плюс 20   5°С}

• - относительная влажность в пределах от 30 до 80>;

• - атмосферное давление 0,101 + 0,003 НПа (760 ± 25 мн bt.os^j

• - нвхаяичеокие воздеИотвия, виезнио здвктричеоние я магнитные поля, кроне земного, отоутотвуют.

• 5.2. Поверка газоанализаторов производится в лабораторных условиях.

. 4. ПАЯГОТСВО К ПОВЕРКЕ

• 4.x. Перед проведением поверки должны быть выполнены следующие подготовительные работы.

• 4.1.I. По реперной точке уотановить требуемый ток нэ-

.кода плачевых злементов. Для этого рукоятки тумблеров установить в положение КОНТРОЛЬ и Пр1. Установку тока накала проиаводить при нажатой кнопке НАКАЛ путем вращения рукоятки ТОК Д'* тех пор, пока стрелка указывающего прибора не уотановитоя на реперной точке (ом, табл.1).

• 4.1.2. Произвести установку нуля на чиотон воздухе. Для уотэновлвния павновеоия мостовой схемы в прибор нужно закачать чистый воздух и рукоятку туибларэ установить в положение АНАЛИЗ, нажать кнопку НАКАЛ.и, вращая рукоятку реохорде НУЛЬ, установить стрелку указывающего прибора на нуль.

При установке нуля допускается мгновенное отклонение стрелки укозывающоро прибора влево или вправо от нуля в пределах, отмеченных заштрихованным сектором, о быстрым возвражвнием на нулевую точку шкалы.

Объем прокачиваемого пробоотборнчн устройством чистого воздуха должен в 2-3 раза превышать еикооть резиновой трубки» присоединенной в входному, штуцеру прибора.

• 5. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 5.1. Внешний осмотр

• 5.I.I. При проведении внешнего осмотра должно быть уо-тановлено соответствие газоанализатора ПГФ2М1-У4 следующим требованиям! *

- комплектность должна ооотвотствовать паспортным данным;

- маркировка должна соответствовать требованиям, приведенным в техническом описании г инструкции по эксплуатации} быть механических повреждений;

крышке должна быть предупредительная над-во ВЗРЫВООПАСНО',; псхаещении запрещается I

• 5.2. Опробование

  • 5.2.1. Проверить работу пробоотборного уотройотва. Схема проверки приведена на рио.1.

Из бюретки емкоотью 100 ил пробоотборным уотройотвом отбирается проба воздуха. Объем воздуха, забираемый пробоотборным устройством, фиксируется по верхнему мениоку столба жидкости в конце забора в течение 1-3 о. За один цикл пробоотборное устройство должно забирать.но менее 18 ил.

• 5.2.2. Проверить установку нуля при включении и выключении питания (установить тумблер в положение АНАЛИЗ и нажать кнопку НАКАЛ).

• 5.2.3. Проверить ток накала по реперной точке (ом, табл.1).

• 5.3. Определение метрологических параметров

  • 5.3.1. Аборлютнэя погрешность должна определяться в условиях, оговоренних в п.3.1 на контрольннх газовоздуш-ннх смесях метана, пропана и водорода из установке ГС-Г (ом? табл.4).

  • 5.3.2. Собрать газовую схему, приведенную на рис.2. Рукоятки тумблеров установить в положение АПЛЛЕЗ и Пр1. Входной штуцер прибора соединить о бутылью резиновой трубкой. Пробоотборным устройством из бутыли в прибор забрать анализируемую контрольную смесь заданной концентрации. Нажать KHMiKy НАКАЛ и зафиксировать максимальное отклонение стрелки указывающего прибора в делениях шкалы. Затем по таблице п ревода, помещенной на внутренней стороне крышки прибора, определить концентрацию измеряемого компонента.

Поверку погрешности производить в двз^ точках каждого предела измерения. На каждой точке погрешность определяется ке менее 3-х раз.

б. ОБРАБОТКА РЕЗУЛЬТАТОВ НАБЗИЩВИИЯ

Результаты поверки заносятся в таблицу, форма которой приведена в приложении I.

Разнооть между дейотвительным значенией концентрации смеси и значением концентрации, определяемо'! прибором, не должна превышать значения основной допускаемо*, абсолютной погрешности, приведешюй в табл.1 наотояцкх МУ.

• 7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  7.1. На газоанализаторм, признанные годными в те Гооударотвенной первичной поверии, в спорте дитоя запиоь результатов гооударотвеной поверки,

  реауль та-

  произво- •

  ных поверителем о нанеоением оттиска поверитолыюго

  завереа-

  клейма.

• 7.2. На газоанализаторы, признашше в результате даротвенной поверки годными, выдавтоя овидетельство даротвенной поверке •» установленной Госстандартом СССР $opiw, приведенной в приложении 2.

• 7.3. Запрещается выпуск в обращение и применение газоанализаторов ПГФ2И1-У4, прошедших поверку о отрицательными результатами. В этой случае погашается поверительяое клеймо в паспорте и в овидетельотве о поверке делается отмотка о пригодности повепенных газоанализаторов.

в.ВКОНОМИЧЕСКйЕ ПОКАЗАТЕЛИ

• 8.1. Для прозеденип поверки газоанализатора но одной точке по одной из онеоей, указанннх в табл.4, необходимо 0,3 л омеои. Обцее кояичеотво оноои, необходимое для поверки одного гвзоанаяизатора, 1,2 л.

• 8.2, Время, необходимое для проведения'поверки одного газовкалиаитора, 0,5 ч.

  ТГ

  Т я праЕорз

  Т к npaSopa



  к



i- StcpemKtt; г - скпемм е msfSxcon.

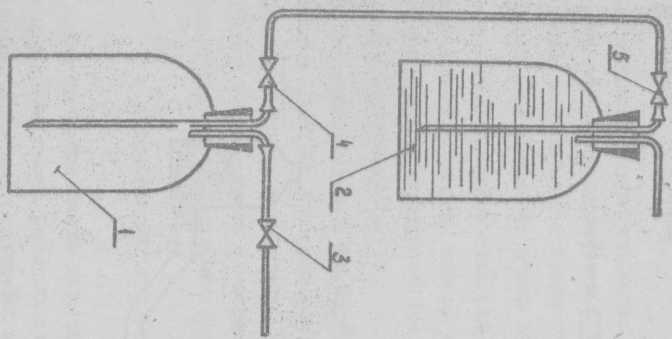

Ас. Схема nfx^epKa роботы npoSoeinSopHoee жтробст^а,

Приложение I Рекомендуемое

Показания газоанализатора, об.%

!lo{aia таблицн цля записи результатов , поверки

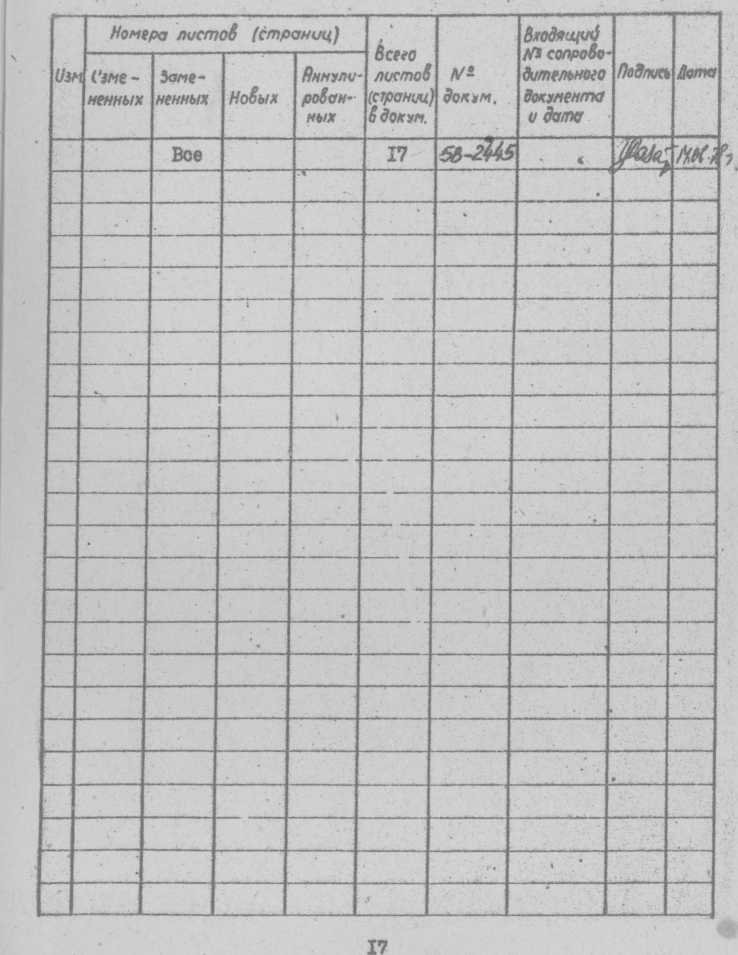

Лист регистрации изменений
