Руководство по эксплуатации «ГЕНЕРАТОР СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ Г6-26» (Код не указан!)

¹

ОКП 6ftSfi!fiOO26

Утверждена-

ЕХ2 211.019 ТО — ЛУ от I II 1982г

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

А.

1983

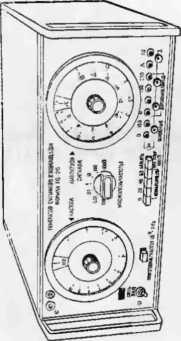

Внешний вид генератора rf_t26

1. НАЗНАЧЕНИЕ

• 1.1. Генератор сигналов специальной формы типа Г6-26 предназначен для исследований систем автоматического регулирования, испытания радиотехнических устройств, работающих в диапазонах инфрапиэких н звуковых частот, а также для работы в областях вычислительной и акустической техники и геофизики.

• 1.2. Генератор предназначен для регулирования И испытания радиоаппаратуры в лабораторных п цеховых условиях.

• 1.3. Генератор соответствует ГОСТ 22261—76, а по условиям эксплуатации предназначен для работы в условиях:

температура окружающей среды от 283 до 308 К (от +10 до +35° С);

относительная влажность до 80% при температуре воздуха 298 К (+25° С);

атмосферное давление 86—106 кПа (650—800 мм рт.ст.): напряжение питания сети 220±22 В с частотой 50±0,5 Ги и содержанием гармоник до 5%.

• 1.4. По механическим и климатическим требованиям генератор относится к группе 2 ГОСТ 22261—76.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

• 2.1. Генератор имеет основной симметричный выход сигналов снйсоидалъной формы (под основным симметричным « выходом здесь и в дальнейшем подразумевается два сигнала, имеющих противоположные фазы по отношению к общей затомленной точке).

• 2.2. Диапазон частот генератора составляет 0,001— —10000 Гц с разделением на поддиапазоны:

0.001-0,01 Гц,

0,01 -0,1 Гц,

0,1 -I Гн.

1   -10 Гц,

10  —100 Гц,

100 —1000 Гц. 1000 -10000 Гн.

2.3 Основная погрешность по частоте во всем диапазоне частот 1енсратора не превышает ±2% от установленного пл шкале генератора значения частоты.

• 2.4. Нестабильность частоты за 1 час работы после прел варительного самопрогрева генератора в течение 30 мин. не превышает ±0,3% для частот 10—1000 Гц и + 0,5% — в остальной части диапазона.

• 2.5. Па дополнительных выходах генератор имеет синусо-

рдальные сигналы с фазовыми сдвигами по отношению к основному выходу 0°, 90°. 180°, 270°, а также сигнал прямо-угольной формы и синхроимпульс.             •

2 8 Отличия максимальных значений дополнительных синусоидальных сигналов друг от друга в диапазоне частот D.5—1000 Гц не превышает ±2%. в остальном диапазоне — не более ±3%. Максимальное значение каждого из этих сигналов не менее 9 В.

• 2.7. Погрешность фазового сдвига 90^е и 270° для дополнительных сигналов не превышает ±1° в диапазоне 0,001 — —1000 Гц и ±2° — в ди газоне свыше 1000 Гц.

• 2.8. Коэффициент га ■ юнпк синусоидального сигнала в диапазоне рабочих част< . генератора на всех выходах не более 0,5%.

• 2.9. Уровень постоянной составляющей на основном выходе при амплитуде сигнала 10 В не превышает х0,1 В.

• 2.10. Диапазон номинальных выходных напряжений (амплитуд) на основном вь. соде при внешней нагрузке 1 кОм± ±1% и параллельных паразитных емкостях не более 150 пФ составляет 10 мВ — 10 В.

Указанный диапазон выходных напряжений перекрывается дискретно ступенями через 20 дБ и плавно внутри каждой ступени.

Генератор также ь ест диапазон выходных ненормированных напряжений 1—10 мВ.

• 2.11. Величина основной погрешности выходного напряже пня на основном выходе в диапазоне напряжений 1—10 В (максимальное значение выходного сигнала) не превышает ±2,5% в диапазоне частот 0,5—1000 Гц и =3% — в остальном диапазоне.

• 2.12. Величина погрешности ступенчатого аттенюатора не превышает ±3%.

2 13 Максимальное значение выходного напряжения на основных выходах *0» и «180» при согласованной нагрузке G0O Ом+1% и значений напряжения 10 В по шкале напряжений генератора должно быть не менее 5 В

2.14. Напряжение прямоугольной формы имеет следующие параметры:

а) максимальное значение напряжения на внешнем нагрузке 1 кОм±1% и паразитной емкости не более 150 пФ должно быть нс менее 10 В;

б) длительность фронта или среза на частоте 10000 Гц не более 0,5 мкс.

2.15 Синхроимпульс имеет следующие параметры:

а) полярность — положительная,

б) максимальное значение сигнала на внешней нагрузке 1 кОм.±1% и паразитной емкости не более 150 пФ —должно быть не менее 5 В.

в) длительность — не более 10 мкс

2.15 Мощность, потребляемая генератором от сети при поминальном напряжении сети, не превышает 75 В-А.

• 2.17. Время установления рабочего режима генератора — 30 мин.

• 2.18. Генератор сохраняет свои технические характеристики в течение 8 часов непрерывной работы.

2.19 Наработка на отказ 4500 ч.

• 2.20. Габаритные размеры генератора не более 490Х215Х Х475 мм

• 2.21. Масса генератора — пе более 20 кг

3. СОСТАВ ГЕНЕРАТОРА

Генератор поставляется в следующем комплекте (табл. 1)

Таблица 1

Продолжение тпб.-i. I

4. УСТРОЙСТВО И РАБОТА ГЕНЕРАТОРА И ЕГО СОСТАВНЫХ ЧАСТЕЙ

• 4.1. ПРИНЦИП ДЕЙСТВИЯ

Генератор построен из основе линейного колебательного звена с положительным затуханием. Схема структурная генератора приведена на рис. 1, а схема электрическая функциональная в прилож. 3. Для удобства чтения позиции элементов (рис. 1) соответствуют позициям функциональной схемы (прн-лож. 3). Колебательное звено состоит из двух интеграторов У2, УЗ, охваченных обшей обратной связью через фазоннвер-тор У1. Так как интеграторы У2 и УЗ поворачивают фазу сигнала каждый на 90°, то введением в звено фазоинвертора У1, имеющего фазовый сдвиг, равный 180°, добиваются баланса фаз в колебательном звене. Величина обратной связи определяется сопротивлением резистора R5 Для стабилизации относительного затухания интегратор У2 охвачен местной отрицательной линейной обратной связью через фазоннверторы У1 и У4. Баланс амплитуд колебательного звена осуществляется схемой ре1улятора обратной связи совместно с обратными связями через резисторы R3 и R5

Схема стабилизации амплитуды содержит три нелинейных элемента па диодах Д14, Д15, Д17, Д18. ДЮ, Д20, линейный преобразователь двухфазного выхода, питаемый напряжениями с выходов У1, У2, и УЗ, построенный па делителе. Эти схема включена в цепь местной обратной связи генератора. Фазоннверторы Э1 и ЭЗ формируют опорное напряжение па диодах Д14, Д15, Д11, Д18, ДЮ, Д20. Уровень опорного напряжения определяет амплитуду выходных колебаний генератора.

■ческая структурная icitcparupn Гб 2ti

Нелинейная часть схемы стабилизации амплитуды построена так, чти на ее выходе формируется сигнал ступенчатой формы, как показано на рис 2. н равный сумме сигналов от отдельно взятых нелинейных элементов, но с разными плечами (а, в). Плечи определяются соотношением резисторов R18. RI9. R20.

Рис. 2. Форма сигнала на выходе схемы стабилизации амплитуды: U_IIB —напряжение на выходе иелкиебиоб части генератора, т е иа выходе УI

Варьируя фазой (ф) срабатывания нелинейных элементов, которая определяется соотношением между резисторами R34, R36, R38, R39 и, изменяя плечи выходных сигналов нелинейных элементов, можно добиться исключения нужной гармоники из спектра chi нала нелинейной части

Поэтому нелинейная часть генератора скомпонована так, что на ее выходе формируется сигнал специальной формы, который не содержит нечетных гармоник, благодаря чему, коэффициент гармоник выходных колебаний был снижен до значений не более 0.5%.

Колебательная система генератора на частотах свыше 100 Гц имеет частотную зависимость. Для компенсации этого влияния в схему на частотах свыше 10 Гц включается дополнительный контур стабилизации амплитуды, состоящей из выпрямителя на диоде Д16, интегратора на операционном усилителе 32 с опорным напряжением и входной цепью фа-зоинверторов 31, 33.

работа системы стабилизации амплитуды заключается и сравнении во входной цепи интегратора 32 амплитуды выпрямленного напряжения с выхода колебательной системы и опорно1 о напряжения

Любое отклонение амплитуды приведет к изменению опорного напряжения на диодах нелинейного элемента.

На схеме (рис 1) показаны 3 выходных напряжения, ко торые подаются на выходы генератора «ДОПОЛНИТЕЛЬНЫЕ» «90», «180» п «270». Напряжение, подаваемое на дополнительный выход «0», формируется операционным усилителем У.5, который пс показан на рис. 1. Напряжения, снимаемые с выходов «ОСНОВНЫЕ» «0» и «180», формируются операционными усилителями У7 и Уб, включенными последо вательно (првлож. 3). Плавная регулировка выходных сигналов основных выходов осуществляется резистором R25. включенным на входе операционного усилителя У7, ступенчатая регулировка выходных сигналов —аттенюатором, имеющим две идентичные схемы делителей, включенных на выходах этих операционных усилителей. В генераторе предусмотрено наличие выходного напряжения прямоугольной формы, которое формируется схемой релейного элемента. Эта схема запускается chi налом, снимаемым с операционного усилителя УЗ.

• 4.2. СХЕМА ЭЛЕКТРИЧЕСКАЯ ФУНКЦИОНАЛЬНАЯ

Схема электрическая функциональная приведена в при-лож. 3 и включает н себя следующие основные блоки и узлы: блок генератора, в который входят' операционные усилители.

регулятор обратной связи, формирователь сигналов.

блок управления,

блок питания

• 4.2.1. Операционный усилитель

Основой генератора являются операционные усилители, на которых построено колебательное звено н с помощью которых получают выходные напряжения, сдвинутые по фазе.

Схема структурная операционного усилителя приведена на рис. 3.

Структура операционного усилителя содержит три параллельных канала, формирующие его частотную характер!! стику.

Эти каналы следующие:

низкочастотный канал — усилитель постоянного тока (УНТ) с МДМ и генератором несущей частоты Г, дифференциальный каскад ДК, прсдокоиечный каскад ПК н выходной каскад В/(.

среднечастотный капал — входной элемент ВЭ, ДК, ПК. в К.

С2 И

Рне. 3. Схема электрическая структурная uuqwinionuuro усилителя

высокочастотный капал — ВЭ, согласующий каскад СК п В К.

Каскады ВЭ и СК отделены сл других элементов схемы разделительными конденсаторами Cl, С2. СЗ

Рассмотрим схему электрическую принципиальную операционного усилителя (прнлож 6). В качестве модулятора в усилителе постоянною тока УПТ с преобразователем сигнала типа МДМ используется мист с попарно подбираемыми по емкости варикапами, работающими при нулевом смещении (вместо варикапов используются стабилитроны). Сигнал модулятора (с несущей частотой £«-100 кГц и огибающей в виде сходного chi нала) поступает на усилитель переменного тока, выполненный на транзисторах Т2, Т-3, Т4. Далее сигнал г_1п падает на диодный демодулятор (ДИ. Д12) и фильтр нп^' них частот (R24, С9) Генератор собран на транзисторе 7/ работающем на частоте 100 кГц. Напряжение 100 кГц на вход модулятора подается с обмотки «г —д —е» понижающего трансформатора Тр2, а на вход демодулятора — с обмотки «а —б —в» трансформатора Тр1. Каскады усилителя переменного тока питаются от опорных источников (стабилитроны Д7...Д/0).

Усилитель содержит три каскада с непосредственной связью, включенных по схеме с общим эмиттером. Для стаби-лизании его режима по постоянному току применена общая отрицательная частотно-зависимая обратная связь (резисторы R12, R1B и конденсатор Сб). Благодаря конденсатору Сб указанная цепь обратной связи не влияет па параметры'генератора по несущей частоте.

Для уменьшения влияния температуры н разброса параметров транзисторов на коэффициент усиления усилитель охвачен двумя местными отрицательными обратными связями; обратной связью последовательного типа с выхода второго каскада на вход первого (резисторы RIO, R13) п обратной связью параллельного типа в третьем каскаде (резистор R17).

Для уменьшения составляющей дрейфа нуля, вносимой каскадом, следующим за каналом МДМ, этот каскад выполнен в виде дифференциального усилителя на транзисторах Тб, Т7. В качестве входного элемента среднечастотного и высокочастотного каналов применен полевой транзистор Т5, имею-щпй высокое входное сопротивление. Транзистор Т5 включен в средиечастотный канал по схеме с общим истоком. Его исток через элементы R27, CH, С12 и малое входное сопротивление согласующего каскада на транзисторе Т8, включенного по схеме с общей базой, соединяется с общим проводом усилителя «земля ист. питания», а затвор подключен к этому проводу -через резистор R22 Режим канальною транзистора задается резистором R26 в цепи источника, подключенным к опорному источнику Д8. Выходной сигнал транзистора из цепи стока поступает через резистор R32 и конденсатор СИ на другой « вход дифференциальною усилителя, в котором он суммируется с выходным сигналом усилителя с МДМ. Несимметричный выход дифференциальною каскада нагружен на вход пред-охонечного каскада транзистора T9, включенного по схеме с общим эмиттером. Питание на транзистор T9 подастся от опорпого источника Д16.

Для высокочастотного канала транзистор Т5 являете* истоковым повторителем Согласующий каскад на транзпсто. ре Т8 имеет низкоомный вход н высокоомный выход, чти обеспечивает возможное 1Ь суммирования его выходного напряжении с напряжением предокпнечпого каскада на транзп сторе T9.

Таким образом, суммарный сигнал трех параллельных ка налов поступает па вход выходною каскада, выполненного ня транзисторах Т10 н TH. из которых первый включен ио схеме с общим эмиттером, а второй — по схеме с общим коллекто ром.

При коротком замыкании выходного зажима операционного усилителя на общий провод, в зависимости от полярности входного сигнала, открывается либо транзистор Т10, либо транзистор TI1. При этом коллекторный ток транзистора Т10 О1раничеи резисторами R40, R41. R42. а транзистора Т11 — резистором R43. На входе канала МДМ для ограничения амплитуды входного сшнала включены дноды Д1...Д4

При необходимости разделения каналов для обнаружения неисправности onepainioHHoio усилителя конденсаторы С7 и С8, укрепленные на штырьках А—В и Г—Д, могут быть отпаяны Для контроля сигнала на выходе усилителя с МДМ (после фильтра нижних частот R24—C9) имеется штырек Е

Операционный усилитель выполнен в виде законченного функциональною узла на съемной плате печатною монтажа

• 4.2.2. Регулятор обратной связи

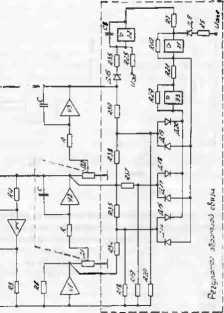

Схема регулятора обратной связи, включающая в себя контур стабилизации амплитуды, три нелинейных элемента и линейный преобразователь двухфазного выхода, собрана на одной печатной плато (прплож. 4).

К схеме регулятора подводится 3 сигнала с выходов У/ У2 и У.?. Сигнал управления снимается с R15 и подается на вход У/.

Нелинейная часть схемы содержит три нелинейных элемента на диодах Д14, Д15. Д17, Д18, Д19, Д20, линейный преобразователь двухфазного выхода, построенный на дели теле R34, R36, R38, R39 и суммирующие резисторы R18, R19 R20. Фазоннаерторы 31, 33 формируют опорное напряжение на диодах ДИ, Д/И, Д17, Д1В. ДИ). Д20.

Основой опорного напряжения является стабилизированное напряжение, снимаемое со стабилитрона ДЗ п поступаю-

Ц щее через потенциометр R2 на вход фазоинвертора 31. С выхода Э1 опорное напряжение подается на диоды Д15. Д18, Д20 и на вход второго фазоинвертора ЭЗ. На выходе ЭЗ фор мяруется опорное напряжение равное по величине, но противоположное по знаку входпому напряжению и подается на диоды Д/<Д/7,Д/Р.

Уровень опорного напряжения определяет амплитуду выходных колебаний генератора н регулируется потенциометром R2.

Делитель на резисторах R34. R36, R38, R39 осуществляет линейное преобразование двухфазного выхода колебательного звена, в результате чего на вход нелинейных элементов на диодах Д14, Д15, Д17, Д18, Д19, Д20 поступает три гармонических сигнала, сдвинутых по фазе относительно выходного сигнала интегратора У2.

Соотношения между весами выходного сигнала каждого нелинейного элемента определяется соотношением суммирующих резисторов R18, RI9, R20. Ток. втекающий в суммирующую точку фазоинвертора У/, изменяется по закону ступенчатой функции и не содержит третьей гармоники. Такое построение нелинейной части позволяет уменьшить коэффициент гармоник выходных колебаний Для компенсации влияния частотной зависимости в схему на частотах свыше 10 Гц включается дополнительный контур стабилизации амплитуды, состоящий из выпрямителя на диоде Д16, интегратора на операционном усилителе Э2 с опорным напряжением интегратора (напряжение формируется цепью ДИ, R27, R28) и входной цепью фазоинперторов Э1, ЭЗ.

Работа системы стабилизации амплитуды заключается в сравнении во входной цепи интегратора 32 амплитуды выпрямленного напряжения с выхода колебательной системы и опорного напряжения интегратора.

Опорное напряжение интегратора на вход интегратора Э2 подается со стабилитрона Д11 через потенциометр

Любое отклонение амплитуды колебаний от заданного приводи*изменению опорного напряжения па диодах нелинейного элемента, т. к. выходной сигнал интегратора Э2 по- • ступает на вход фазоинвертора 31.

• 4.2.3. Формирователь сигналов

В генераторе предусмотрено наличие выходного напряжения прямоугольной формы и синхроимпульса. Для получения

этих сигналов использована схема, приведенная в прилож. 5.

Формирователь сигналов запускается синусоидальным сигналом, поступающим с выхода А 3 через резистор RI на транзисторы Tin Т2.

Релейный элемент, формирующий прямоугольное напряжение, построен на разнополярных транзисторах (TI...T8).

Формирование прямоугольного напряжения непосредственно происходит в каскаде на транзисторах Т1, Т2, ТЗ, Т4.

Каждое плечо схемы представляет двухкаскадный усилитель.

Заданная амплитуда сигнала прямоугольной формы ±10 В обеспечивается при помощи стабилизаторов напряжения на транзисторах Т5 н Тб. Стабилизаторы выполнены по схеме эмнттерного повторителя. С потенциометров RIO. R13 снимается стабилизированное напряжение ±10,7 В Потенциометрами RIO, RI3 можно осуществлять независимую регулировку амплитуды положительного и отрниателмного полупе-рподов. Конденсаторы С4...С7 предназначены для сглаживания пульсации в цепи питания

Для согласования релейного элемента е нагрузкой и каскадом формирования синхроимпульса применяется двухтактный эмиттериый повторитель, выполненный на транзисторах Т7, Т8.

Схема формирователя синхроимпульса содержит транзистор T9, диод ДИ, резисторы R26, R28, конденсаторы С8, С9, СЮ. Напряжение прямоугольной формы через резистор R25 поступает на формирователь синхроимпульса Па его входе установлена дифференцирующая цепочка СК, R26 и шунтирующий диод ДИ.

Питание каскада осуществляется от стабилитрона Д12, подключенного через резистор R27 к источнику питания +27 В. С приходом отрицательного импульса транзистор T9 переходит в состояние насыщения и на его выходе снимается прямоугольный импульс положительной полярности с амплитудой 5 В па нагрузке 1 кОм.

Для улучшения прямоугольностп выходного синхронм пульса (исключения влияний паразитной емкости монтажа я входной емкости транзистора па его форму) .между базой транзистора T9 л корпусом включен конденсатор С9.

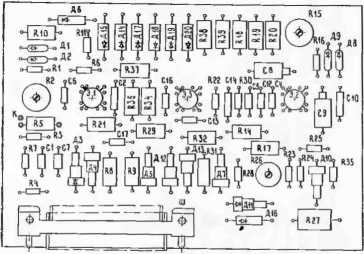

Релейный элемент и формирователь синхроимпульса размещены на одной плате печатного монтажа «ФОРМИРОВАТЕЛЬ СИГНАЛОВ».

• 4.2.4. Блок управления

В блоке управления сосредоточены все органы управления генератора и выходпые гнезда.

Переключение частотно-задающих элементов осуществляется коммутационным устройством ВЗ (множитель частоты), состоящим из переключателя типа 7П5Н и пяти маг-ннтоуправляемых «герконов» типа КЭМ-3.

Коммутация «юрконоп» производится электромагнитами Р1...Р4. Электрическая схема переключателя и последовательность коммутации контактов приведены в прилож. 7.

Напряжения, снимаемые с основных выходов генератора, могут быть плавно изменены в пределах 20 дБ п дискретно еще 60 дБ, ступенями через 20 дБ.

Плавное изменение выходных напряжений осуществляется вращением потенциометра R25 (прилож. 10) дискретная регулировка — с помощью переключателя аттенюатора, собранного на отдельной плате к управляемого переключателем типа П2К.

Управление частотой осуществляется сдвоенным потенциометром R! (прилож. 10) и переключателем «МНОЖИТЕЛЬ ЧАСТОТЫ».

• 4.2.5. Блок питания

Питание генератора осуществляется блоком питания, выдающим стабилизированные напряжении +27 В и —27 В (прилож. 8).

Выходные параметры источников питания приведены в габл. 2.

Стабилизированные источники «27 В» (СИ! п СН2) выполнены на унифицированных функциональных узлах Я5-226. Конденсаторы Cl, С2, СЗ, С4 являются емкостями входного фильтра.

Для защиты от тока перегрузки в цепи коллектора, проходного транзистора стоят быстродействующие предохранители Лр!щ Пр2.

Выпрямитель пеезабилизнрованного источника на 25,5 В ₍ построен по схеме моста на кремниевых силовых диодах Д1...Д4, работающего на емкостной фильтр С5 (в итераторе используется средняя точка с напряжением 12,75 В для литания электромагнитов Р1...Р4).

Выходные напряжения постоянного тока выведены на контакты 1—6 платы соединений.

Питание стабилизаторов напряжения СН1 и СН2, а также пестабилизированного источника осуществляется от силового трансформатора Тр. На входе блока питания стоит сетевой фильтр Др!, Др2. С6, С7. Сеть питания иа блок подается через разъем Ш2. Включение ее осуществляется тумблером «СЕТЬ», расположенным на передней панели основного при-ВКЛ

бора. В первичной обмотке Тр включена вставка плавкая Про.

Схема электрическая принципиальная унифицированного функционального узла Я5-22В показана в прилож. 9.

• 4.3. КОНСТРУКЦИЯ ГЕНЕРАТОРА

Генератор состоит из 3 конструктивных блоков; блока уп равлення, блока генератора и блока питания.

Электрическое соединение между блоками осуществляет

ся разъемами н переходными контактами.

Блок управления собран и смонтирован па передней па

нели (оператора.

Переключатель поддиапазонов частоты с набором частот-но-задающпх конденсаторов собран н виде отдельного

Эти платы установлены вертикально в направляющих и включаются в схему через разъемы типа ГРПМ.

Особенностью блока генератора является отсутствие объемного монтажа, что обеспечивает однозначное расположение проводников. Это обстоятельство облегчает настройку генератора. Связь между разъемами съемных плат, а также связь их с межблочными разъемами осуществляется при помощи соединительной платы печатного монтажа, состоящей из двух плат.

Соединительная плата выполнена из фольгированного двустороннего стеклотекстолита и крепится к двум литым рамкам, соединенным алюминиевыми брусками Эти рамки с брусками составляют несущую конструкцию блока генератора.

Между съемными платами поставлены экраны (перегородки) из алюминиевого сплава. Между блоком генератора и блоком питания стоит экран из сплава Д1АТ.

Такая конструкция обеспечивает съем (для замены и ремонта) любой платы и легкий доступ к элементам съемных и соединительной плат.

Блок генератора легко отделяется от генератора (прикреплен к корпусу 4 винтами).

Блок питания выполнен на кронштейне и прикреплен к задней стенке генератора. Он состоит из двух стабилизаторов напряжения типа Я5-226, тороидального трансформатора с креплением на центральной шпильке и нескольких конденсаторов фильтров.

Весь генератор выполнен в типолом корпусе, габаритные размеры которого составляют 490X215X475 мм.

В генераторе используется естественная вентиляция.

^бЛ Из специальных узлов блок управления содержит прпво-             органы управления генератора

лочиый переменный резистор для регулировки амплитуды вы- „ _{ППГЯН|1 т}ч_в«пве            „

годного сигнала и прополочный сдвоенный переменный рези- _а °₽^гР Р^а'^,'^,ешс,,ы "^{а пе}Р^е{-егор для регулировки частоты Эти резисторы снабжены од- даром “Ж. ^{Р В W сст}” "Ртзпадится тумб-нотнпнымн верньерно-шкальнымн устройствами. При необхо-       ВКЛ

тнмости ремонта блок управления может быть отделен от Пеоемтятечяь «мнпжмтгпь илгтпты о-? корпуса При зтом открываете» свободный доступ к его

™™^В*А ^РАБП™ ^Г“’ (о„ера^Рш.опйе упилптелк).                                          „^Р_аХГи SrpX Й £

7. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Генератор питается от сети переменного тока 50 Гц напряжением 220 В, которое представляет опасность для жизни Поэтому при работе с генератором необходимо соблюдать установленные правила техники безопасности.

Перед включением генератора должны быть проверены исправность шнура питания с вилкой, соответствие напряжения сети номиналу напряжения, указанному п технических характеристиках

По требованиям к электробезопасности прибор должен удовлетворять нормам ОСТ 4.275.003-77. класса зашиты 01 Перед включением прибора в сеть и подсоединением к нему других устройстп необходимо соединить зажим защитною заземления               прибора с зануленным зажимом

питающей сети. Отсоединение защитного заземления от зануленного зажима питающей сети производите только после

-л_У «*.         ,,

значений в соответствии с позиционными обозначениями их «. приборов « I >. перечнях элементов и па принципиальных электрических схс

^Генераторы. принятые ОТК II подготовленные к упакоши            8. ПОДГОТОВКА К РАБОТЕ

пломбируются. Пломбирование производится замазкой уии-.. После внесения генератора в теплое помещение в осеппе-винтов, находящихся в чашечках, иа боковых стенках р шмиий период рекомендуется выдержать его в выключенном тора.                                                     состоянии ^{не менес 4 часов}- Перед включением генератора в

еть необходимо тумблер «СЕТЬ поставить н положение в, ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ ■ВЫКЛЮЧЕНО», убедиться Балтии „ „справ,юстн ппе-, ___...пкХ "“W" " проверить работу органов управления

0.1. При приемке необходимо убедиться в иаличи сост..Ш,1ур nUTainra подсоединить к сети и включить тумблер , ва генератора согласно (табл. 1) "аптоящему- откан"». «игТЬ, при этом должна загореться сигнальная лампочк^.

6 2 После удаления транспортной упаковки .еператор квд.|>

обходимо осмотреть я убедиться в отсутствии пнешви.х w Органами управления выставить необходимую частоту гшеждевнб.                                                   ^ы напряжений па основных выходах. Во включен.

^Р 6.3 Для обеспечения нормального теплового Р“"““ "₽   По™™'™ ^ге"^еР‘'^1т0Р необходимо выдержать 30 мин.

бора в рабочем состоянии пе допускается его установка госте этого параметры генератора находятся в пределах другие работающие приборы.                               ■ ' Установленных техническим!, условиями.

Необходимые рггулиро почине работы

Таблица б

Перечень контрольно-измерительной аппаратуры

Продолжение табл- б

• 12.2. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 12.2.1. При проведении операций поверки должны соблюдаться следующие условия:

температура окружающей среды 293±5 К (20±5°С); относительная влажность воздуха G5± 15%;

атмосферное давление 100±4 кПа (760±30 мм рт ст.); напряжение сети 220±4,4 В, частота 50±0,5 Гц с содержанием гармоник до 5%.

• 12.2.2. Перед проведением операций поверки необходимо выполнить подготовительные работы:

разместить поверяемый генератор на рабочем месте, обеспечив удобство работы и исключив попадание на пего прямых солнечных лучей;

проверить исправность шнура питания с вилкой, соответствие напряжения сети номиналу напряжения, указанному в технических характеристиках;                    •

заземлить корпус генератора;

убедиться в наличии п исправности вставок плавких;

проверить рабогу органов управления;

прогреть прибор в течение 30 минут

• 12.3. ПРОВЕДЕНИЕ ПОВЕРКИ

12.3.1 Внешний осмотр При проведении внешнего осмотра должно быть установлено соответствие комплектности прибора, наличие клейм; должно быть проверено:

отсутствие механических повреждений, влияющих на точность показаний прибора;

наличие и прочность крепления органов управления и коммутации, четкость их положений, плавность вращения ручек органов регулировки, наличие встанок плавких;

чистота клемм;

состояние лакокрасочных покрытий п четкость маркиро-вок;

отсутствие отсоединившихся или слабо закрепленных элементов схемы (определяется на слух при наклонах прибора).

При наличии дефектоп генератор подлежит забракованию и направлению в ремонт.

• 12.3.2. Опробование Для опробования генератора его необходимо включить в сеть напряжением 220±22 В, частотой 50 Гн и после 30-минутного прогрева ручкой «ЧАСТОТА» в переключателем «МНОЖИТЕЛЬ ЧАСТОТЫ» установить необходимое значение частоты. Ручкой «АМПЛИТУДА СИГНАЛА» и переключателем «ОСЛАБЛЕНИЕ 6В» установить необходимые значения напряжений на основных выходах.

По осциллографу С1-68 убедиться в наличии выходного напряжения. При обнаружении неисправности генератор Гб-26 подлежит забракованию и направлению в ремонт.

• 12.3.3. Определение метрологических параметров.

а) Поверка наличия сигналов синусоидальной формы на основном симметричном выходе генератора осуществляется путем наблюдения сигналов на основных выходных гнездах генератора с помощью осциллографа С1-68 (частота генератора 10000 Гц).

Поверка наличия сигнала прямоугольной формы и синхроимпульса производится на соответствующих выходных гнездах генератора с помощью осциллографа типа С1-68 на частоте 1000 Гц.

Проверка наличия дополнительных синусоидальных сигналов, сдвинутых по отношению к выходу «ОСНОВНЫЕ» «0» па 0°, 90°, 180°, 270° производится при помощи осциллографа C1-G8. Проверяемые сигналы подаются на гнезда «ПЛАСТИНЫ У» и «ПЛАСТИНЫ X» через переходные конденсаторы.

Тумблер включения пластин установить в положение «ВКЛ.». Заземление одной из пластин может осуществляться только через внешний конденсатор. Переключатель «X, xl, х0,2» следует установить в положение «X». Проверка производится на частоте 10 000 Гц.

На экране осциллографа при фазовых сдвигах равных О’ или 180° должна наблюдаться прямая линия, повернутая па угол 45° пли 135° соответственно по отношению к горизонтали, а при сдвигах равных 90° или 270° —окружность.

б) Поверка диапазона частот с разделением на поддиапазоны производится путем осмотра органов регулировки частоты на-передней панели прибора. Поверка запаса по краям дня) а зон а и поддиапазонов производится путем измерения частоты при установке шкалы частот на крайние риски * шкалы (до «1» п после «10»). Измерения производятся на основном выходе генератора «0» с помощью частотомера 43-54.

Величина запаса б/₃ вычисляется по формуле (12.1):

=          ЮО_!4,             (12.1) где /кр — значение частоты, измеренное при установке шкалы частот на крайппе риски шкалы (до «1» или после «10»);

fnn —номинальное значение частоты на риске «1» или «10».

Запас по краям диапазона должен быть не менее 4%, а в начале и в конце поддиапазонов —менее 2%.

в) Поверка основной погрешности частоты производится с помощью частотомера 43-54 в трех оцифрованных точках каждого поддиапазона и во всех оцифрованных точках при положении переключателя «МНОЖИТЕЛЬ ЧАСТОТЫ» на значении «1000». Частота измеряется на основном выходе «0» при значении выходного сигнала 10 В по шкале генератора и внешней нагрузке I кОм±1%.

Основная погрешность вычисляется по формулам (12.2) и (12.3):

100%, (12.2)

Sf            . 100%,              (12.3)

Т_ч

где /г — частота, отсчитанная по шкале генератора;

}_ч —частота, отсчптаппая по шкале частотомера.

где Т_г— период установленной частоты по шкале генера тора;

Т_ч —период, отсчитанный по шкале частотомера, в ре жиме измерения периода.

Основная погрешность по частоте во всем диапазоне частот генератора не должна превышать ±2% от установленного по шкале генератора значения частоты.

г) Отличия максимальных значений дополнительных сигналов друг от друга оцениваются разбросом максимальных значений сигналов относительно сигнала дополнительного выхода «0» в рабочем диапазоне.

Измерение напряжений в диапазоне 20—10000 Гц производится вольтметром В7-16, в диапазоне 0,001—0,1 Гц с помощью самопишущего потенциометра КСП4 для измеряемых напряжений около 10 В. Измерения производятся на двух крайних и средней частотах каждого поддиапазона генератора.

На рис. 4 приведена схема измерений для диапазона (11—0,001 Гц с помощью самопишущего потенциометра КСП4.

Рис 4 Схема проверки погрешности выходных напряжений:

Rl. Pl. М —магазины гопротхменаП типа P5I7M; Л —хлюп для под-клюхгикя RS КСГН — самопишущие) потенциометр го шхалпЯ

Для измерения напряжений 5 и 10 В необходимо включить ключ В н установить /?.?= 1111,11 Ом.

Значения /?/ и R2 устанавливаются:

/?/=9991 Ом; /?2=9 Ом при 10 В;

#/ = 9982 Ом; /?2-18 Ом при 5 В.

При измерении 1 В ключ В размыкают и устанавливают; /?/=991 Ом; /?2=9 Ом.

Перед проведением измерений по схеме (рис. 4) необходимо провести калибровку этой схемы, как показано на рис. 5. • ри помощи источника питания Б5-21 вольтметром В7 16.

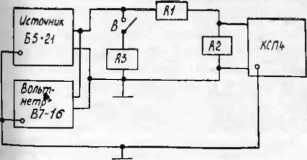

Рис. 5. Схема калибровки

Калибровку проводить для напряжений 1; 5 и 10 В. Напряжения выставлять с точностью не хуже 0,1% по вольтметру В7-16. При этом изменением сопротивления R2 добиться максимального размаха от пика до пика равного 18±0,1 мВ для 1; 5 н 10 В на шкале КСП4.

Отличие максимальных значений дополнительных синусоидальных сигналов друг от друга в диапазоне частот 0,5—1000 Гц не должно быть более ±2%, в остальном диапазоне— не более ±3%.

д) Поверка коэффициента гармоник производится следующим образом:

в диапазоне 20—10000 Гц производится измерение коэффициента гармоник Кг на основном выходе генератора с помощью прибора Сб-7 на внешней согласованной нагрузке 600 Ом (при этом в генераторе должна быть нажата кнопка «ВЫХ. СОПР. 600Й» и шкала напряжения установлена на значение 10 В). На дополнительных выходах измерения производятся на внешней нагрузке 1000 Ом. Коэффициент гармоник Кг вычисляется по формуле (12.4):

к, ------ ^К ■ 100%,            (12,4)

где К —показания прибора С6-7.

При значениях К, меньших одного процента, практически К. «К.

В диапазоне частот 0.001—20 Гц производится измерение коэффициента гармоник Кг на основном выходе генератора. К основному выходу генератора подключается нагрузка 1000 Ом (кнопка «ВЫХ. СОПР. 6000» выключается).

На частоте 20 Гц напряжение на нагрузке устанавливается (7_ОП=10 В±0.5%, измеренное с помощью вольтметра В7-16. Затем производится измерение напряжений на частоте 0,1; 0,01 и 0,001 Гц с помощью схемы, изображенной на рис. 4 (нагрузка 1000 Ом должна быть отключена).

На дополнительных выводах измерения проводятся аналогично измерениям на основных выходах, за опорное напряжение принимается напряжение, измеряемое на каждом выходе на частоте 20 Гц.

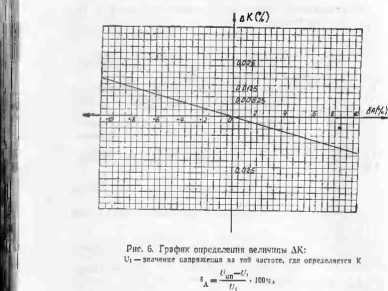

По графику, приведенному па рис. 6, определяют величину (ДК), а затем по формуле (12.5) вычисляют коэффициент гармоник

К.-К+ЛК,              (12,5)

где К— коэффициент гармоник, сигнала на частоте 20 Гц, измеренный прибором Сб-7.

Полученные значения коэффициента гармоник не должны превышать 0,5%.

е) Поверка основной погрешности выходного напряжения на основном выходе производится на частотах 0,001; 0,01; 0,1; 100, 1000 и 10000 Гц следующим образом:

с помощью вольтметра B7-1R измеряется напряженке па обоих гнездах основного выхода (при нагрузке 1 кОм ±1%) на частотах от 20 до 10000 Гц.

При этом ослабление сигнала в приборе устанавливается равным «0 dB>. Измерение производится в 12 оцифрованных точках шкалы напряжений.

Основная погрешность (6(7) определяется по формуле

^{w =} ■^|00%'

где U_T — напряжение, установленное по шкале генератора;

(А — напряжение, измеренное вольтметром

измеряется основная погрешность выходных напряжений на основном выходе (0%_С11 и 180°_(1СН) на частотах 0,001; 0.01 и 0,1 Гц, для чего используется схема измерений, приведенная на рис. 4 Измерения проводятся для напряжений 1; 5 п 10 В.

^Основная погрешность (6(7) определяется по формуле

100%,                (12.7)

где (7и₀ — значение напряжения, равное 9 мВ;

Un — напряжение, фактически отсчитываемое по шкале КСП4.

Величина основной погрешности выходного напряжения из основном выходе п диапазоне напряжений 1—10 В не ^{быть больше ±2}>5% в диапазоне частот 0,5—1000 Гц ^и -3% в остальном диапазоне.

где U_0B — значение напряжения па

ж) Поверка погрешности фазового сдвига 90° и 270° про. изводится с помощью приставки для измерения фазы (рис. 7).

Элементы Rl, R2, входящие в схему приставки, равны /?/=/?2=10 кОм ±0,5% (тип. С2-14-0,25).

Рис. 7. Схема проверки погрешности фазового сдвига

В выходные гнезда поверяемых сигналов включается делитель, состоящий из сопротивлений R1 и R2.

Величины сопротивлений выбраны так, чтобы собствен--1ыс сопротивления выходов прибора не оказывали практически влияния па коэффициент деления делителя (выходные сопротивления выходов прибора порядка единиц Ом). Измеряются три напряжения (все измерения проводятся в точке 4):

{/ — результирующее напряжение от воздействия двух сдвинутых ^на 90° напряжений;

Г/, н У? —напряжения, получаемые с выхода I или 2 (например, выходы 0°_Д1т н 90°_ди11).

Для измерения U\ от выхода 2 отсоединяется конец резистора R* и присоединяется к земле. Измерение t/₂ производится аналогично.

Погрешность фазового сдвига Аа определяется по формуле (12.8):

Аа = |90 — arscos    ⁺>и*и~^1/ ]|'          (12.8)

Погрешности фазовых сдвигов определяются между выходами «ДОПОЛНИТЕЛЬНЫЕ» «0>—«90»; «90»—«180»; «180»—«270»; «270»—«О».

Измерения проводятся на трех частотах генератора из ряда 0,001; 0.1: 20; 1000; 10000 Гц. На частотах 20—10000 Гц измерения проводятся вольтметром В7-16, как показано на рис. 7 (вольтметр включается в точки 4, 5).

На частотах 0,1; 0,001 Гц измерения проводятся с помощью схемы рис. 4, включаемых в точки 4, 5 вместо вольтметра В этом случае необходимо ключ В разомкнуть и установить: Я/—9981 Ом; /?2®19,0 Ом.

Погрешность фазового сдвига 90° и 270° для дополннтель-ных сигналов нс должна провышать ±Г в диапазоне 0,001 — 1000 Гц н ±2° в диапазоне свыше 1000 Гц.

Погрешность фазового сдвига 0°—180° и 90°—270° не должна прЛышать ±2° в диапазоне частот 0.001—1000 Гц п ±4° в диапазоне свыше 1000 Гц.

з) Поверка погрешности ступенчатого аттенюатора производится по методике п. г) (рис. 4). Измерения производятся на одной частоте генератора в диапазоне 0,001—0,1 Гц для оцифрованной точки на шкале напряжений «10» при ослаблении сигнала равном 0; 20; 40; 60 дБ (т. е. измеряются напряжения 10: Г, 0.1; 0,01 В).

Для измерения напряжения 10 В необходимо ключ В (рис. 4) включить и установить: Л/=9991 Ом, /?2=9 Ом, ЛЗ-1111,11 Ом.

При измерении напряжений 1, 0,1; 0,01 В необходимо ключ В разомкнуть и установить следующие значения RI н R2:

/?/=991 Ом;           Я2-9 Ом прп 1 В ;

/?/=9!0 Ом:            /?2=90 Ом при 0,1 В;

Rl= 100 Ом;            /?2=900 О.м при 0,01 В

Погрешность аттенюатора (б£/_пт) вычисляется по формуле (12 9):

= 100%, (12.0)

где Ua — напряжение, отсчитываемое по шкале КСП4 при ослаблении сигнала равном «0» дБ;

Ui — напряжение, отсчитываемое по шкале КСП4 при ослаблении сигнала равном 20; 40 или G0 дБ.

Величина погрешности ступенчатого аттенюатора не должна превышать ±3%.

и) Поверка выходного напряжения на основном выходе «0э при согласованной нагрузке 600 Ом и значении напряжения 10 В по шкале напряжений генератора производится по методике и. «г» (рис. 4) на частотах 0,1 и 0,001 Гц; на частотах 100 Гц и 10000 Гц выходное напряжение измеряется не посредственно с помощью вольтметра В7-16 в среднеквад-ратических значениях с пересчетом на максимальные значения напряжения.

Максимальное значение выходного напряжения на основном выходе «0» при согласованной нагрузке 600 Ом±1% и значении напряжения 10 В пи шкале напряжений генератора должно быть не менее 5 В.

к) Уровень постоянной составляющей померяется с помощью вольтметра В7-16 На основном выходе «0» устанавливается максимальное значение выходного сигнала по шкале генератора 10 В па частоте 1000 Гц

После этою сигнал испытуемого генератора подается на фильтр нижних частот, имеющий ослабление не менее 60 дБ на частоте 1000 Ги. Сигнал на выходе фильтра нижних частот измеряется прибором В7-16 (постоянное напряжение).

Аналогичные измерения проводятся на основном выходе «180^е»

Уровень постоянной составляющей на основном выходе при амплитуде сигнала 10 В не должен превышать ±0,1 В

л) Поверка максимального значения выходного напряжения прямоугольной формы производится на одной частоте генератора (например, из ряда 0,001, 0,01 к 0,1 Гц) по методике п. «г» (рнс. 4) или на одной частоте генератора (например, 100, 1000, 10000 Ги) методом переноса.

Для этой пели с помощью вольтметра B7-1G устанавливают напряжение синусоидальною сигнала, равное 7,07 (амплитуда синусоидального сигнала равна 10 В) на одной из частот генератора (100, 1000, 10000 Гц). После этого указанный сигнал подают на У-вход осциллографа С1-65А, отмечая показание 10 В на экране осциллографа. Затем на У-вход осциллографа CI-65A подают сигнал прямоугольной формы через нагрузку 1 кОм±1% и по С1-65А убеждаются в том, что сигнал прямоугольной формы имеет амплитуду не менее 10 В. шкала «АМПЛИТУДА СИГНАЛА» при этом должна находиться на оцифрованной риске 10.

Методом переноса можно произвести измерения на любой частоте.

Поверка длительности фронта и среза гшямоугольного напряжения производится на частоте 10000 Гц с помощью импульсного осциллографа C1-G5A.

Максимальное значение напряжения на внешней нагрузке 1 кОм±1% и паразитной емкости не более 150 пФ должно быть не менее 10 В.

м) Поверка параметров синхроимпульса производится с помощью импульсною осциллографа C1-G5A на частоте 10000 Гн.

Синхроимпульс должен иметь: полярность — положительная;

максимальное значение сигнала па внешней нагрузке 1 кОм±1%' и паразитной емкости не более 150 пФ —не менее 5 В; *

длительность—не более 10 мкс.

• 12.4. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Положительные результаты поверки должны оформляться путем клеймения прибора и записью в формуляре, заверенного’оттиском ловерителыюги клейма.

13. ПРАВИЛА ХРАНЕНИЯ

• 13.1, Генератор, поступающий на склад предприятия к предназначенный для эксплуатации ранее шести месяцев со дня поступления, может храниться в упакованном виде.

• 13.2. Генератор, прибывший для ’ длительного храпения (продолжительностью более шести месяцев), должен содержаться освобожденным от транспортной упаковки пли в транспортной упаковке в следующих условиях:

температура окружающего воздуха от +10 до +35°С (от 283 до 308 К);

относительная влажность при температуре 20±5°С (293+ 5 К)-до 80%.

В процессе транспортирования должна быть предусмотрена защита от прямого попадания атмосферных осадков и рыли

В процессе транспортирования не кантовать.

При эксплуатации генератор может транспортироваться с объекта на объект в укладочном ящике транспортными средс’вамп колесно|о типа по грунтовым дорогам на расстояние не более 1000 км со скоростью до 40 км в час с выполнением условий по защите от атмосферных осадков и пыли.

ПРИЛОЖЕНИЯ

Приложение 1

РЕЖИМЫ РАБОТ ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ

Таблица режимов элементов регулятора обратной связи

Примечания: 1. Режимы снимаются относительно земли питания ьтметром В7-26.

2. Отклонение от табличных данных может составлять ±20%.

Примечания 1. Режимы снимаются относительно земли питания вольтметром B7-2G.

2 Отклонение от табличных данных может составлять ±20%

. 8 Напряжение питания, подводимое к усилителям операционным 3/, J2 и ЭЗ к контакту 1 должно быть —7,9 Вик контакту 7--г-7,9 В.

Таблица режимов транзисторов формирователя сигналов

Примечания. I, Режимы снимаются относительно земли питания вольтметром B7-2G.

2. Отклонение ит табличных данных может составлять ±20%.

Рис. 2 Трансформатор ТВЧ-19

Чашка Ml500 НМЗ-2 2Б18

Рне I Трансформатор ситовой ТСТ 292

Магнитопровод МТ-60. 78x50X40, сталь ЭЗЗО. лента 0.35

Таблица 1

Таблица 2

Рис. 3. Трансформатор ТВЧ-20

Чашка 150П НМЗ-2-2К1Я

Таблица 3

Рис. 4. Трансформатор ТВЧТ-39

Мзгннтопровод тороидальный М2000 НМ1-1Б КЮХбХЗ.

Таблица 4

Перечень элементов схемы электрической принципиальной регулятора обратной связи

Перечень элементов схемы электрической принципиальной формирователя сигналов

5-9-0

Продолжение арилом

бб

Продплжснпе прнлож. II

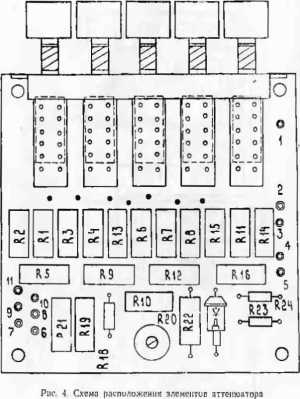

Перечень элементов схемы электрической принципиальной аттенюатора

Перечень элементов схемы электрической принципиальной блока генератора

6-979

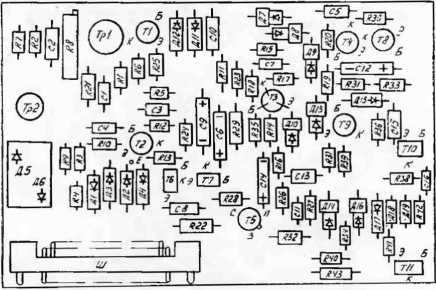

Pnc. 1. Схема расположения элементов регулятора обратной связи

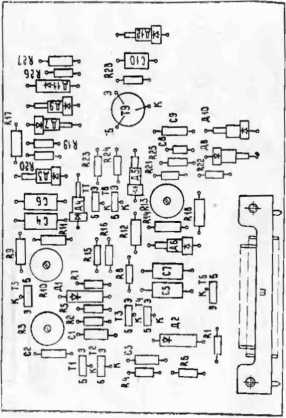

Рис. 2. Схема расположения элементов усилителя операционного

формироватс тя

Йч? eSes/jj

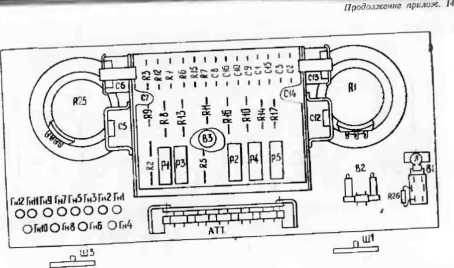

Рис. 5 Схема расположения элементов блока генератора

Рис. 7 Схема расположения мемеитов      „„„„„„

ЛИНИЯ ОТРЕЗА

элементов блока управления

Изготовитель просит дать точку» в адрес отраслевого
